Multi-Family House DWG Full Project for AutoCAD

Multi-Family House DWG Full Project for AutoCAD

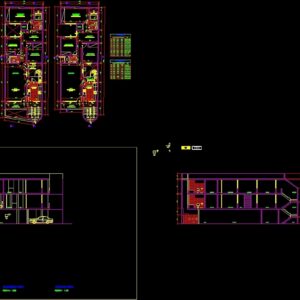

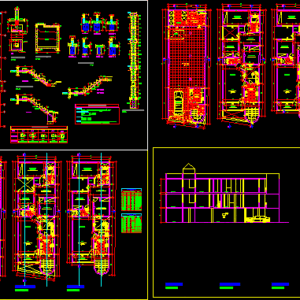

In this project will find all the basics and techniques for good design

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

terrain, location plan, location plan, structuring area, zoning, building coefficient, project, total, av. antonio de mayolo, av. university, av. antunez de mayolo, urb., university village, first floor, third floor, box vain, sill, width, height, counterplate, type, softened, machienbrado, bedroom, bathroom, tv, patio, kitchen, living room, balcony , second floor, lockers, juices, main, utility, beam, ceiling projection, laundry, common gym, car port, polished cement, showers, iron grille, windows, doors, height per floor, —, glass, aluminum , glass blocks, fixed glass, parquet floor guayacan, polished terrazzo, medical center, waiting, pharmacy, income, clinic, box, delivery medicines, laboratory, ceramic, floor, x-ray – ultrasound, observation, room, emergency, ramp, reception, corridor, first floor plant, topico, gallery, second floor plant, third floor plant, plant ceilings, office, showcase, empty theatine, glass blocks, arq. antonio cossio ale, design, initial-primary private educational center, location, professional, specialty, owner, scale, date, a. c. a., mrs. elena elizabeth zapata nolasco, ing. victor bossio martini, gymnasium, terrazzo, foundation, cistern tank, detail of stairs, npt, detail of column with beam, column table, efforts :, rest of the elements :, overload :, mortar :, terrain resistance :, steel , foundation:, sobrecimiento :, concrete, detail of cistern, medium, stone, maximum, detail of footing, detail of foundations, n. t. t., abutments, dimension, table of columns, projection of, foundation of stairs, see detail, common area, two-family housing project, foundation-structures, mrs. violet cecilia knight warrior, light detail, details of cuts, cut d, cut a, v. b., cut c, cut b, details of beams, empty of stairs, mm pvc sel., electronic kitchen, receptacle., lighting., load table, technical specifications, all the receptacles at the arrival three drivers will use one, electric pump, reserve, washer.- dryer, electric cooker, heating. electrical, outlet, lighting, name, description, outlet for spot lihht., meter kwh for installation, pipe in the ceiling or wall diameter indicated in single-line diagram, emptrotted pipe in the floor diameter indicated in diagram unifilar, fac . demad., symbols, legend, single line diagram, comes edelnor, mm pvc sap., warm. electr., load to contract, connector of length of concrete, detail of earth well., rod of cu, along the rod, pipe pcv – sap., parapet of concrete, see detail of, well of earth, rises reserve, roof, arrives and raises rush, comes from the network, comes rush, arrives and rises bell, arrives timbre, rises bell, speaker, tee, gate valve, universal union, t with rise, t with descent, filling valve, irrigation tap, hot water pipe, cold water pipe, water meter, threaded register on the floor, sump, direction of flow, register box, ventilation pipe, and simple, drain pipe, tests will proceed with the help of a hand pump, high tank detail, arrives af cistern, low a.f. alos services, cold water outlet, drain tub, rises tub. vent., air chamber, water level, float, basin, overflow, drainage network wing, safety grid, to the drain manifold, register box, comes from the sedapal network, to the elevated tank, of the elevated tank, projection from roof, comes tub. of cold water, comes tub. of hot water, of therma, therma, drain therma

Raw text data extracted from CAD file:

\A1;7.00 \A1;20.10 \A1;21.05 \A1;6.85 \A1;13.50 \A1;51.99 \A1;12.00 TERRENO PLANO DE LOCALIZACION ESCALA : 1 / 500 PLANO DE UBICACION ESCALA : 1 / 5000 N AREA TECHADA 1o PISO AREA DEL TERRENO (6.85x20.10x21.05x7.00) = 141.60 m2 AREA TECHADA 2o PISO AREA TECHADA 3o PISO AREA DE ESTRUCTURACION I ZONIFICACION R3 COEFICIENTE DE EDIFICACION 1.5 PROYECTO 126.85 119.85 m2 TOTAL 119.00 AREA LIBRE 1o PISO AREA LIBRE 2o PISO AREA LIBRE 3o PISO PROYECTO m2 14.75 07.00 00.85 (patio) (patio y carport) (pozos de luz) 365.70 AV. ANTUNEZ DE MAYOLO -11.89948561221445 -11.89948561221445 -11.89948561221445 -11.89948561221445 -11.89948561221445 -11.89948561221445 AV. UNIVERSITARIA AV. ANTUNEZ DE MAYOLO MZ. " D" lote 5 MZ. " C" CALLE -1 URB. VILLA UNIVERSITARIA 5 \A1;1.20 \A1;2.40 \A1;1.05 \A1;1.55 \A1;1.20 \A1;.15 \A1;.50 \A1;2.45 \A1;.80 \A1;1.05 \A1;1.05 \A1;1.20 \A1;1.27 \A1;.80 \A1;2.90 \A1;.15 \A1;1.10 \A1;1.50 \A1;.90 \A1;2.45 \A1;.92 \A1;.95 \A1;2.65 \A1;2.85 \A1;.30 \A1;.90 \A1;1.35 \A1;2.00 \A1;.75 \A1;.15 \A1;1.00 \A1;.15 \A1;2.80 \A1;.75 \A1;2.00 \A1;.15 \A1;.90 \A1;.30 \A1;1.00 \A1;2.50 \A1;.30 \A1;1.05 \A1;2.75 \A1;.15 \A1;.15 \A1;7.00 \A1;3.17 \A1;2.20 \A1;.15 \A1;2.78 \A1;.15 \A1;11.30 \A1;.15 \A1;2.92 \A1;.15 \A1;3.45 \A1;21.05 \A1;2.93 \A1;.18 \A1;2.15 \A1;1.59 \A1;6.85 \A1;6.70 \A1;.15 \A1;.15 \A1;7.00 \A1;3.17 \A1;2.20 \A1;20.10 \A1;.15 \A1;21.05 \A1;2.93 \A1;.18 \A1;2.15 \A1;1.59 \A1;6.85 \A1;.88 \A1;3.06 \A1;.15 \A1;2.21 \A1;.15 \A1;3.45 \A1;.15 \A1;3.34 \A1;.15 \A1;3.31 \A1;.15 \A1;3.90 \A1;1.05 \A1;1.20 \A1;.15 \A1;1.20 \A1;.80 \A1;2.90 \A1;.15 \A1;1.10 \A1;3.57 \A1;2.85 \A1;2.56 \A1;.30 \A1;.90 \A1;1.35 \A1;2.00 \A1;.75 \A1;.15 \A1;1.00 \A1;.15 \A1;.75 \A1;2.00 \A1;.15 \A1;.90 \A1;.30 \A1;1.00 \A1;2.50 \A1;.30 \A1;1.05 \A1;2.20 \A1;3.17 \A1;.15 \A1;7.00 \A1;6.70 \A1;.15 \A1;.15 \A1;.88 \A1;3.06 \A1;.15 \A1;2.21 \A1;.15 \A1;3.45 \A1;.15 \A1;3.34 \A1;.15 \A1;3.31 \A1;.15 \A1;5.50 \A1;6.80 \A1;2.90 \A1;.90 \A1;.15 \A1;.90 \A1;.70 \A1;.90 \A1;.80 \A1;1.76 \A1;.90 \A1;1.05 \A1;1.35 \A1;.15 \A1;3.27 \A1;.15 \A1;1.20 \A1;.15 \A1;6.80 \A1;.15 \A1;1.35 \A1;18.59 \A1;3.68 \A1;20.83 \A1;4.10 \A1;.60 \A1;1.24 \A1;.65 \A1;1.45 \A1;.15 \A1;1.70 \A1;.10 \A1;3.30 \A1;5.63 \A1;9.10 \A1;3.80 \A1;1.05 \A1;.90 \A1;.80 \A1;20.10 \A1;R1.56 \A1;R1.56 \A1;.80 \A1;4.10 \A1;4.10 \A1;1.20 \A1;1.10 \A1;.30 \A1;.15 \A1;.15 \A1;1.70 \A1;.15 \A1;1.05 \A1;.65 \A1;2.62 \A1;2.62 \A1;.80 \A1;.15 \A1;.15 \A1;1.65 \A1;.15 \A1;1.05 \A1;.15 \A1;3.27 \A1;.15 \A1;1.20 \A1;.15 \A1;6.80 \A1;.15 \A1;1.35 \A1;1.51 \A1;.90 \A1;1.57 \A1;1.20 \A1;.70 \A1;.90 \A1;2.75 \A1;1.20 \A1;1.20 \A1;1.20 \A1;.40 \A1;1.20 \A1;.40 \A1;5.00 \A1;5.00 \A1;3.80 \A1;3.80 A A PRIMER PISO TERCER PISO V8 V7 1.05 2.00 1.60 1.60 0.90 0.90 CUADRO DE VANOS V6 V5 V4 V3 V2 V1 ALFEIZAR 1.20 0.90 1.05 1.20 2.20 2.20 1.30 0.50 ANCHO 2.40 1.30 ALTURA 1.40 0.60 0.30 0.30 2.00 1.20 P5 P6 P3 P4 2.00 1.20 P2 P1 0.80 0.65 0.65 0.90 contraplacado ANCHO 2.80 1.00 TIPO apanelado machienbrado 1.90 2.20 V10 0.40 V9 1.20 0.30 0.60 M1 3.80 M2 0.80 ESCALA : 1 / 50 ESCALA : 1 / 50 DORMITORIO DORMITORIO BAÑO ESTAR TV PATIO COCINA SALA COMEDOR BALCON SEGUNDO PISO ESCALA : 1 / 50 2 5 7 6 4 3 1 8 9 DORMITORIO BAÑO 1.20 CASILLEROS 5 6 8 16 18 19 17 5 1.55 5 5 .50 2.45 5 5 5 1.20 5 5 2.90 .15 1.10 5 .90 2.45 5 5 5 5 5 5 5 5 .75 5 1.00 5 2.80 .75 5 5 5 5 5 5 .30 JUGOS 5 PRINCIPAL BAÑO 2.75 5 5 7.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 7.00 6.70 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1.10 .15 5 5 2.90 5 5 .30 BALCON SALA COMEDOR 5 1.20 5 5 5 5 7.00 6.70 5 5 5 5 5 5 BAÑO .75 DORMITORIO 5 5 .75 5 5 PRINCIPAL DORMITORIO 5 5 5 DORMITORIO 5 ESTAR TV 5 5 1.00 2.56 5 5 5 5 5 5 5 10 15 13 12 11 14 9 7 21 22 18 19 17 23 24 27 26 25 30 29 28 20 BAÑO 5 2.90 5 2.65 5 5 .70 5 5 1.76 UTILERIA .90 1.55 2.80 1.05 5 5 4 3 1 2 6 7 20 17 19 18 16 15 14 13 12 11 10 9 VIGA PROYECCION DE TECHO 5 5 5 5 5 5 5 5 5 5 5 4.10 2.65 UTILERIA 5 5 5 LAVADERO PISO MAYOLICA .20x.20 NPT - 0.05 1.45 5 5 5 5 PISO CERAMICO .50x.50 GIMNASIO COMUN NPT + 0.00 CERAMICO .20x.20 NPT + 0.00 LOSETA VENECIANA .30x.30 NPT + 0.00 CAR PORT 5 5 3.80 1.05 5 \A1;2.40 \A1;1.50 \A1;1.50 \A1;2.40 5 5 5 5 BAÑO 5 CERAMICO .20x.20 NPT + 2.80 COCINA CERAMICO .20x.20 NPT + 5.50 CEMENTO PULIDO CEMENTO PULIDO NPT + 2.80 PISO CERAMICO .30x.30 PISO CERAMICO .30x.30 NPT + 5.50 PROYECCION DE TECHO 4.10 4.10 DUCHAS 5 1.10 5 5 5 1.70 5 5 5 5 5 5 5 5 1.65 5 5 5 5 5 5 5 5 5 5 5 P1 V1 P2 P3 P4 5 5 5 V2 P5 P6 P6 P6 P1 P4 V3 P5 P7 P5 P5 P5 P5 P5 P5 P7 P5 P5 P5 P5 P4 P1 P3 5 M2 M2 .90 V5 V6 V7 V7 V8 V7 V7 V8 V9 V9 V10 V10 V5 V4 V4 V6 V3 VENTANA ALTA 1.20x.30 VENTANA ALTA 1.45x.60 VENTANA ALTA .60x.60 REJA DE FIERRO VENTANA 1.20x.30 P3 2.75 5 5 V11 V11 5 .40 M1 V11 2.50 2.20 0.30 VENTANAS CUADRO DE VANOS PUERTAS 1er 2do-3er ALTURA POR PISO --- 2.50 2.60 0.65 2.60 2.60 --- 1.75 2.50 2.50 2.60 2.60 2.60 --- 2.50 2.50 vidrio,aluminio P7 0.80 --- 2.50 vidrio,aluminio TIPO vidrio,aluminio blocks vidrio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio fijo vidrio,aluminio PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PATIO .40 5 5.00 5.00 3.80 3.80 PISO CERAMICO .30x.30 PISO CERAMICO .30x.30 TERRAZO PULIDO TERRAZO PULIDO contraplacado contraplacado contraplacado contraplacado A A A A A A B B B B B B \A1;1.20 \A1;2.40 \A1;1.05 \A1;1.55 \A1;1.20 \A1;.15 \A1;.50 \A1;2.45 \A1;.80 \A1;1.05 \A1;1.05 \A1;1.20 \A1;1.27 \A1;.80 \A1;2.90 \A1;.15 \A1;1.10 \A1;1.50 \A1;.90 \A1;2.45 \A1;.92 \A1;.95 \A1;2.65 \A1;2.85 \A1;.30 \A1;.90 \A1;1.35 \A1;2.00 \A1;.75 \A1;.15 \A1;1.00 \A1;.15 \A1;2.80 \A1;.75 \A1;2.00 \A1;.15 \A1;.90 \A1;.30 \A1;1.00 \A1;2.50 \A1;.30 \A1;1.05 \A1;2.75 \A1;.15 \A1;.15 \A1;7.00 \A1;3.17 \A1;2.20 \A1;.15 \A1;2.78 \A1;.15 \A1;11.30 \A1;.15 \A1;2.92 \A1;.15 \A1;3.45 \A1;21.05 \A1;2.90 \A1;.20 \A1;2.15 \A1;1.60 \A1;6.85 \A1;6.70 \A1;.15 \A1;.15 \A1;7.00 \A1;3.17 \A1;2.20 \A1;20.10 \A1;.15 \A1;.88 \A1;3.06 \A1;.15 \A1;2.21 \A1;.15 \A1;3.45 \A1;.15 \A1;3.34 \A1;.15 \A1;3.31 \A1;.15 \A1;1.05 \A1;1.20 \A1;.15 \A1;1.20 \A1;.80 \A1;2.90 \A1;.15 \A1;1.10 \A1;3.57 \A1;2.85 \A1;2.56 \A1;.30 \A1;.90 \A1;1.35 \A1;2.00 \A1;.75 \A1;.15 \A1;1.00 \A1;.15 \A1;.75 \A1;2.00 \A1;.15 \A1;.90 \A1;.30 \A1;1.00 \A1;2.50 \A1;.30 \A1;1.05 \A1;2.20 \A1;3.17 \A1;.15 \A1;7.00 \A1;6.70 \A1;.15 \A1;.15 \A1;.88 \A1;3.06 \A1;.15 \A1;2.21 \A1;.15 \A1;3.45 \A1;.15 \A1;3.34 \A1;.15 \A1;3.31 \A1;.15 \A1;5.50 \A1;6.80 \A1;2.90 \A1;.90 \A1;.15 \A1;.90 \A1;.70 \A1;.90 \A1;.80 \A1;1.76 \A1;.90 \A1;1.05 \A1;1.35 \A1;.15 \A1;3.27 \A1;.15 \A1;1.20 \A1;.15 \A1;6.80 \A1;.15 \A1;1.35 \A1;18.59 \A1;4.10 \A1;.60 \A1;1.24 \A1;.65 \A1;1.70 \A1;.10 \A1;3.30 \A1;5.63 \A1;9.10 \A1;3.80 \A1;1.05 \A1;.90 \A1;.80 \A1;20.10 \A1;R1.56 \A1;R1.56 \A1;.80 \A1;4.10 \A1;4.10 \A1;1.20 \A1;1.10 \A1;.30 \A1;.15 \A1;.15 \A1;1.70 \A1;.15 \A1;1.05 \A1;.65 \A1;2.62 \A1;2.62 \A1;.80 \A1;.15 \A1;.15 \A1;1.65 \A1;.15 \A1;1.05 \A1;.15 \A1;3.27 \A1;.15 \A1;1.20 \A1;.15 \A1;6.80 \A1;.15 \A1;1.35 \A1;1.51 \A1;.90 \A1;1.57 \A1;1.20 \A1;.70 \A1;.90 \A1;2.75 \A1;1.20 \A1;1.20 \A1;1.20 \A1;.40 \A1;1.20 \A1;.40 \A1;5.00 \A1;5.00 \A1;3.80 \A1;3.80 \A1;1.60 \A1;5.25 \A1;2.40 \A1;2.37 \A1;19.52 \A1;2.37 \A1;19.52 \A1;2.60 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;1.10 \A1;1.25 \A1;2.80 \A1;2.93 \A1;2.93 \A1;2.35 \A1;1.03 \A1;1.90 \A1;1.25 \A1;1.00 \A1;1.70 \A1;3.45 \A1;1.65 \A1;22.00 \A1;2.90 \A1;2.80 \A1;2.80 \A1;2.80 \A1;1.95 \A1;2.80 \A1;1.45 \A1;3.48 \A1;.95 \A1;3.58 \A1;3.38 \A1;2.80 \A1;2.93 \A1;2.91 \A1;2.92 \A1;.27 \A1;.25 \A1;.15 \A1;2.40 \A1;.15 \A1;.15 \A1;.15 \A1;.15 \A1;.15 \A1;.15 \A1;.15 \A1;.40 \A1;.27 \A1;.27 \A1;.27 \A1;.30 \A1;.30 \A1;.27 \A1;.83 \A1;1.80 \A1;1.95 \A1;1.85 \A1;.83 \A1;.27 \A1;.27 \A1;22.00 \A1;22.00 \A1;.15 \A1;.27 \A1;.27 \A1;.27 \A1;.27 \A1;.20 \A1;.27 \A1;.27 \A1;.27 \A1;14.00 \A1;.15 \A1;1.45 \A1;.40 \A1;1.15 \A1;.27 \A1;.27 \A1;14.00 \A1;22.00 \A1;1.70 \A1;1.30 \A1;3.93 \A1;.27 \A1;5.25 \A1;.15 \A1;14.00 \A1;.27 \A1;8.08 \A1;.25 \A1;.15 \A1;2.40 \A1;.15 \A1;.15 \A1;2.61 \A1;3.00 \A1;.27 \A1;2.80 \A1;.15 \A1;1.95 \A1;.15 \A1;2.80 \A1;.15 \A1;2.55 \A1;.15 \A1;5.65 \A1;.25 \A1;3.65 \A1;.15 \A1;1.33 \A1;.27 \A1;14.00 \A1;.15 \A1;2.20 \A1;22.00 \A1;.15 \A1;2.20 \A1;.15 \A1;.27 \A1;2.93 \A1;.27 \A1;.40 \A1;2.28 \A1;.27 \A1;.45 \A1;.27 \A1;.27 \A1;11.45 \A1;.15 \A1;2.40 \A1;.15 \A1;.27 \A1;2.80 \A1;.15 \A1;1.95 \A1;.15 \A1;2.80 \A1;.15 \A1;.15 \A1;2.20 \A1;22.00 \A1;3.00 \A1;.27 \A1;4.89 \A1;.25 \A1;.27 \A1;.15 \A1;5.30 \A1;.15 \A1;3.65 \A1;.15 \A1;11.00 \A1;.15 \A1;5.30 \A1;.15 \A1;3.65 \A1;.15 \A1;1.33 \A1;.27 \A1;11.00 \A1;22.00 \A1;1.95 \A1;2.20 \A1;.15 \A1;2.80 \A1;.15 \A1;.15 \A1;.15 \A1;.15 \A1;6.07 \A1;1.45 \A1;.15 \A1;22.00 \A1;2.95 \A1;.45 \A1;11.45 \A1;.27 \A1;.27 \A1;3.51 \A1;19.05 \A1;3.48 \A1;3.50 \A1;1.10 \A1;1.46 \A1;2.40 \A1;.27 \A1;2.39 \A1;2.39 \A1;.27 \A1;5.52 \A1;2.40 \A1;.27 \A1;2.39 \A1;.27 \A1;.27 \A1;2.39 \A1;.27 \A1;4.13 \A1;2.67 \A1;1.10 \A1;.15 \A1;.10 \A1;1.35 \A1;.85 \A1;1.75 \A1;1.20 \A1;1.10 \A1;3.05 \A1;.15 \A1;2.55 \A1;.15 \A1;.10 \A1;1.35 \A1;1.20 \A1;.60 \A1;2.00 \A1;1.10 \A1;.50 \A1;2.53 \A1;1.50 \A1;.15 \A1;.10 \A1;1.35 \A1;.85 \A1;1.75 \A1;1.20 \A1;1.10 \A1;3.80 \A1;.10 \A1;1.35 \A1;.15 \A1;5.01 \A1;3.22 \A1;1.50 \A1;1.20 \A1;2.40 \A1;2.93 \A1;2.40 \A1;.15 \A1;.98 \A1;1.70 \A1;.70 \A1;1.70 \A1;.70 \A1;1.70 \A1;.70 \A1;.25 \A1;.27 \A1;2.55 \A1;.27 \A1;.40 \A1;.27 \A1;2.39 \A1;.27 \A1;2.39 \A1;.27 \A1;2.39 \A1;.27 \A1;.27 \A1;.27 \A1;2.95 \A1;3.63 CENTRO MEDICO PISO DE LOSETA .50x.50 NPT +.60 ESPERA NPT +.60 PISO DE LOSETA .50x.50 BOTICA INGRESO MODULO 3 CONSULTORIO BOTICA NPT +.60 PISO DE LOSETA .50x.50 CAJA ENTREGA MEDICINAS CONSULTORIO 2 NPT +.60 PISO DE LOSETA .50x.50 CONSULTORIO 3 NPT +.60 PISO DE LOSETA .50x.50 CONSULTORIO 4 NPT +.60 PISO DE LOSETA .50x.50 LABORATORIO NPT +.60 PISO DE LOSETA .50x.50 CERAMICO PISO DE BAÑO CERAMICO PISO DE BAÑO BAÑO BAÑO CERAMICO PISO DE RAYOS X - ECOGRAFIA PISO DE LOSETA .50x.50 NPT +.60 OBSERVACION PISO DE LOSETA .50x.50 NPT +.60 SALA DE EMERGENCIA PISO DE LOSETA .50x.50 NPT +.60 INGRESO EMERGENCIA RAMPA NPT +.60 NPT +0.00 12% ESPERA NPT +.60 PISO DE LOSETA .50x.50 RECEPCION 1 2 3 4 5 6 7 8 9 CORREDOR PLANTA PRIMER PISO 2 1 5 4 3 7 6 8 5 5 TOPICO 2.80 5 5 5 5 GALERIA GALERIA 1.90 0.0 5 5 5 5 PLANTA SEGUNDO PISO 5 4 3 9 7 6 2 CORREDOR 15 14 13 12 11 10 1 2 4 3 8 6 5 7 9 10 22.00 PLANTA TERCER PISO 6 3 4 5 7 9 1 2 15 14 13 12 11 10 1 3 4 2 8 7 5 6 10 PLANTA TECHOS 4 3 9 5 6 15 10 11 12 13 14 PISO DE LOSETA .50x.50 CONSULTORIO BOTICA NPT +.60 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0.4000000000000004 0.4000000000000004 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0.0000000000000107 0.0000000000000107 0.0000000000000107 0.0000000000000107 0.0000000000000107 0.0000000000000018 -0.0000000000000071 -0.0000000000000071 -0.0000000000000071 -0.0000000000000071 -0.0000000000000071 -0.0000000000000071 -0.0000000000000071 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 0.0000000000000018 5 5 CONSULTORIO PISO DE LOSETA .50x.50 NPT +.60 CONSULTORIO PISO DE LOSETA .50x.50 NPT +.60 CONSULTORIO PISO DE LOSETA .50x.50 NPT +.60 PISO DE LOSETA .50x.50 NPT +.60 CONSULTORIO PISO DE LOSETA .50x.50 NPT +.60 CONSULTORIO CONSULTORIO PISO DE LOSETA .50x.50 NPT +.60 PISO DE LOSETA .50x.50 CONSULTORIO NPT +.60 PISO DE LOSETA .50x.50 CONSULTORIO NPT +.60 5 0.0100000000000033 5 5 5 5 5 3 4 2 1 5 8 6 7 5 9 5 5 5 5 5 5 5 5 5 -0.0000000000000444 -0.0000000000000444 -0.0000000000000444 5 5 5 -0.0659273816654089 5 1 4 2 3 7 6 8 5 5 5 5 5 5 0.1250000000000018 4 2 3 6 5 5 0.0 5 5 -0.0000000000000142 -0.0000000000000142 -0.0000000000000142 -0.0000000000000142 5 5 5 5 5 5 -0.0000000000000142 3 2 4 5 6 5 4 2 3 1 7 6 8 5 -0.0000000000000142 -0.0000000000000142 -0.0000000000000142 -0.0000000000000142 -0.0000000000000142 -0.0000000000000142 5 5 5 5 2 6 5 4 3 5 5 5 -0.0659273816653858 -0.0659273816653858 5 5 MODULO 2 MODULO 4 MODULO 1 VITRINA 5 VITRINA 1 3 4 2 5 8 6 7 5 5 5 5 5 5 5 5 VACIO TEATINA BLOCKS VIDRIO 5 5 0.0 0.0 5 5 5 0.0000000000000036 0.0000000000000036 5 -0.0000000000000178 -0.0000000000000178 -0.0000000000000178 -0.0000000000000178 5 5 ARQ. ANTONIO COSSIO ALE DISEÑO CENTRO EDUCATIVO PARTICULAR INICIAL-PRIMARIA UBICACION PROFESIONAL ESPECIALIDAD PROYECTO PROPIETARIO DIBUJO: ELENA ZAPATA-A2.DWG OCT. 1998 PLANO: 2/2 ESCALA FECHA 1 / 50 A. C. A. ARQUITECTURA - (DISTRIBUCION) SRA. ELENA ELIZABETH ZAPATA NOLASCO ING. VICTOR BOSSIO MARTINI URB. MARISCAL CACERES MZ. I-5 LOTE 12 DISTRITO S.J.L. \A1;1.12 \A1;.19 \A1;2.57 \A1;.18 \A1;2.36 \A1;1.58 \A1;.20 \A1;.90 \A1;1.61 \A1;1.19 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;.90 \A1;2.60 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;.90 PRIMER PISO TERCER PISO V8 V7 1.05 2.00 1.60 1.60 0.90 0.90 CUADRO DE VANOS V6 V5 V4 V3 V2 V1 ALFEIZAR 1.20 0.90 1.05 1.20 2.20 2.20 1.30 0.50 ANCHO 2.40 1.30 ALTURA 1.40 0.60 0.30 0.30 2.00 1.20 P5 P6 P3 P4 2.00 1.20 P2 P1 0.80 0.65 0.65 0.90 contraplacado ANCHO 2.80 1.00 TIPO apanelado machienbrado 1.90 2.20 V10 0.40 V9 1.20 0.30 0.60 M1 3.80 M2 0.80 ESCALA : 1 / 50 ESCALA : 1 / 50 DORMITORIO DORMITORIO BAÑO ESTAR TV PATIO COCINA SALA COMEDOR BALCON SEGUNDO PISO ESCALA : 1 / 50 2 5 7 6 4 3 1 8 9 DORMITORIO BAÑO 27.58000527922781 CASILLEROS 27.58000527922781 6 8 16 18 19 17 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 JUGOS 27.58000527922781 PRINCIPAL BAÑO 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 BALCON SALA COMEDOR 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 BAÑO 27.58000527922781 DORMITORIO 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 PRINCIPAL DORMITORIO 27.58000527922781 27.58000527922781 27.58000527922781 DORMITORIO 27.58000527922781 ESTAR TV 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 10 15 13 12 11 14 9 7 21 22 18 19 17 23 24 27 26 25 30 29 28 20 BAÑO 27.58000527922781 27.58000527922781 27.58000527922781 2.65 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 UTILERIA 27.58000527922781 1.55 2.80 27.58000527922781 27.58000527922781 5 4 3 1 2 6 7 20 17 19 18 16 15 14 13 12 11 10 9 VIGA PROYECCION DE TECHO 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 2.65 UTILERIA 27.38000527922782 27.38000527922782 27.38000527922782 LAVADERO PISO MAYOLICA .20x.20 NPT - 0.05 27.58000527922781 27.58000527922781 27.58000527922781 PISO CERAMICO .50x.50 GIMNASIO COMUN NPT + 0.00 CERAMICO .20x.20 NPT + 0.00 LOSETA VENECIANA .30x.30 NPT + 0.00 CAR PORT 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 \A1;2.40 \A1;1.50 \A1;1.50 \A1;2.40 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 BAÑO 27.58000527922781 CERAMICO .20x.20 NPT + 2.80 COCINA CERAMICO .20x.20 NPT + 5.50 CEMENTO PULIDO CEMENTO PULIDO NPT + 2.80 PISO CERAMICO .30x.30 PISO CERAMICO .30x.30 NPT + 5.50 PROYECCION DE TECHO 26.4853114359341 27.58000527922781 DUCHAS 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 P1 V1 P2 P3 P4 27.58000527922781 27.58000527922781 27.58000527922781 V2 P5 P6 P6 P6 P1 P4 V3 P5 P7 P5 P5 P5 P5 P5 P5 P7 P5 P5 P5 P5 P4 P1 P3 27.58000527922781 M2 M2 27.58000527922781 V5 V6 V7 V7 V8 V7 V7 V8 V9 V9 V10 V10 V5 V4 V4 V6 V3 VENTANA ALTA 1.20x.30 VENTANA ALTA 1.45x.60 VENTANA ALTA .60x.60 REJA DE FIERRO VENTANA 1.20x.30 P3 27.58000527922781 27.58000527922781 27.58000527922781 V11 V11 27.58000527922781 27.58000527922781 M1 V11 2.50 2.20 0.30 VENTANAS CUADRO DE VANOS PUERTAS 1er 2do-3er ALTURA POR PISO --- 2.50 2.60 0.65 2.60 2.60 --- 1.75 2.50 2.50 2.60 2.60 2.60 --- 2.50 2.50 vidrio,aluminio P7 0.80 --- 2.50 vidrio,aluminio TIPO vidrio,aluminio blocks vidrio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio,aluminio vidrio fijo vidrio,aluminio PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PISO PARQUET GUAYACAN PATIO 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 PISO CERAMICO .30x.30 PISO CERAMICO .30x.30 TERRAZO PULIDO TERRAZO PULIDO contraplacado contraplacado contraplacado contraplacado A A A A A A B B B C C C C B B C B C 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 27.58000527922781 1 5 5 5 5 5 DUCHAS DORMITORIO DORMITORIO DUCHAS DORMITORIO BAÑO COMEDOR SALA SALA COMEDOR BAÑO DORMITORIO BAÑO BAÑO ESTAR TV ESTAR TV GIMNACIO DORMITORIO DORMITORIO LAVADERO PATIO COCINA COCINA JUGOS TERRAZO TERRAZO SALA PATIO BAÑO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;.10 \A1;.30 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.20 \A1;3.02 \A1;2.50 \A1;3.02 \A1;4.30 \A1;4.25 \A1;1.35 \A1;1.66 \A1;.70 \A1;.50 \A1;1.20 \A1;1.20 \A1;.35 \A1;.30 \A1;.30 \A1;.45 \A1;.45 \A1;1.85 \A1;.32 ESCALA : 1 / 50 CIMENTACION TANQUE CISTERNA \A1;.25 3erTRAMO DETALLE DE ESCALERAS / 0 3/8" @ .25 ESC ; 1/25 \A1;0.15 3 @ 0.10,Rto @ .25 VIGA DE 4 1/2" 0 / \A1;0.15 1/2" @ 0.30 / 0 3/8" @ .25 0 / 8 1.20 \A1;.60 / 0 3/8" @ .25 1/2" @ 0.30 0 / \A1;.15 VER DETALLES E-2 16 17 .30 \A1;0.65 12 2do TRAMO 4to TRAMO \A1;0.60 \A1;0.25 0.18 9 10 15 1/2" @ 0.30 / 0 0 / 3/8" @ .25 \A1;0.20 13 \A1;0.15 VER DETALLES E-2 \A1;0.30 14 0.30 15 1er TRAMO 3 @ 0.10,Rto @ .25 VIGA DE 4 1/2" 0 / \A1;.15 / 1/2" @ 0.30 0 1 \A1;.45 3/8" @ .25 \A1;.60 / 0 0.30 \A1;.70 N.P.T. 1/2" @ 0.30 / 0 6 \A1;.60 7 \A1;.25 3/8" @ .25 0 / 4 3 \A1;.20 5 0.13 2 \A1;.25 VIGA DE 4 1/2" 3 @ 0.10,Rto @ .25 0 / \A1;.15 0 / 0 / 1/2" @ 0.30 3/8" @ .25 \A1;.60 22 21 \A1;.25 20 18 0.13 \A1;.15 CORTE 1-1 CORTE 5-5 1.20 DETALLE DE COLUMNA CON VIGA CEMENTO HORMIGON 1:8 + 25% CUADRO DE COLUMNAS CEMENTO HORMIGON 1:10 + 30% PIEDRA GRANDE 6" MAXIMO PARA LADRILLOS KING KONG DE Fm = 35 Kg/cm ( 1:4 CEMENTO, ARENA) LLENANDO COMPLETAMENTE LAS JUNTAS VERTICALES Y HORIZONTALES DE DILATACION 1" (USAR TECNOPORT). ESFUERZOS: RESTO DE LOS ELEMENTOS: SOBRECARGA: MORTERO: RESISTENCIA DE TERRENO: 200 kg/m 200 kg/m. TECHO 1 PISO TECHO 2 PISO ACERO CIMIENTO: SOBRECIMIENTO: CONCRETO fy = 4 200 kg/cm fc = 210 kg/cm 1.55 DETALLE DE CISTERNA \A1;0.15 \A1;45.00° ESC ; 1/25 \A1;0.15 MEDIANA PIEDRA MAXIMO 3" DETALLE DE ZAPATA NFP -0.05 NFP -0.05 ESC ; 1/25 0.0 \A1;3 @ 0.15 1.05 \A1;.10 \A1;.05 \A1;3 @ 0.15 .90 ESC ; 1/25 \A1;Rto @ 0.20 \A1;5 @ 0.10 \A1;3 @ 0.15 \A1;1 @ 0.05 \A1;3 @ 0.15 \A1;.10 \A1;.05 .30 .15 .60 .60 1/2" @ 0.30 3/8" @ .25 CORTE 6-6 / 0 / 0 TAPA 0.60 x 0.60 \A1;1.90 \A1;0.40 \A1;0.15 0.40 NFP -0.05 CORTE 2-2 \A1;.50 \A1;.05 \A1;.10 \A1;.25 0.50 NFP -0.10 \A1;.15 0.35 \A1;.50 \A1;.10 \A1;.05 0.45 CORTE 3-3 0.0 DETALLE DE CIMIENTOS 0.50 CORTE 7-7 ESC ; 1/25 NFP -0.05 \A1;.25 \A1;.05 .80 NFP -0.05 NFP -0.05 \A1;.15 .40 .20 \A1;.15 .20 NFP -0.10 \A1;.25 .80 \A1;.10 \A1;.05 \A1;.10 \A1;.05 \A1;.25 NFP - 0.10 .15 \A1;.15 .15 \A1;.25 1.20 \A1;.10 \A1;.05 NFP -0.10 .80 \A1;.10 \A1;.05 NFP -0.05 \A1;.25 0.25 0.25 \A1;3 @ 0.15 \A1;Rto @ 0.20 \A1;3 @ 0.15 \A1;1 @ 0.05 \A1;5 @ 0.10 \A1;1 @ 0.05 \A1;5 @ 0.10 \A1;2 ADIC. 2do. PISO \A1;0.20 5 \A1;5 @ 0.10 \A1;1 @ 0.05 \A1;1 @ 0.05 \A1;5 @ 0.10 \A1;Rto @ 0.20 \A1;3 @ 0.15 \A1;3 @ 0.15 \A1;2 ADIC. 3er. PISO \A1;.60 \A1;1 @ 0.05 \A1;5 @ 0.10 \A1;2 ADIC. N. T. T. 1@.05,5 @ 0.10,3@.10,Rto @ .20 ESTRIBOS DIMENSION TIPO 1@.05,3@ 0.10,Rto @ .20 4 1/2" C-4 2@.05,5 @ 0.10,3@.10,Rto @ .20 4 5/8" / 0 C-1 .30 .30 4 1/2" 0 / C-2 .15 6 1/2" 1@.05,3@ 0.10,Rto @ .20 C-3 0 / .30 \A1;.15 / 0 .30 CUADRO DE COLUMNAS 150 kg/m. TECHO 3 PISO .15 1.20 11 1.20 19 0.20 0.30 PROYECCION DE 0.55 .55 \A1;.10 0.55 CORTE 4-4 \A1;.15 NFP -0.05 .20 NFP -0.10 .20 .80 .30 \A1;.05 \A1;.10 \A1;1.20 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 \A1;.30 .30 .20 NFP - 0.05 7 C-5 C-5 C-5 C-1 C-2 C-2 C-3 C-3 C-3 C-3 C-3 C-3 C-4 C-4 C-3 C-3 C-3 C-3 C-3 C-3 C-3 C-3 C-3 C-3 C-4 C-4 C-4 C-3 1 1 1 1 1 6 6 6 2 2 2 3 3 3 4 4 3 5 7 NFP - 0.05 NFP - 0.05 NFP - 0.05 NFP - 0.05 NFP - 0.10 NFP - 0.10 0.0 0.0 / 0 1/2" @ 0.20 1/2" @ 0.20 / 0 0.0 0.0 1/2" @ 0.20 0 / 0.0 0.0 0.0 0.0 Z-1 Z-1 Z-1 Z-1 0.0 CIMIENTO DE ESCALERA \A1;4.25 6 6 JUGOS VER DETALLE B A C E F G K L J H A B C E F I L \A1;4.24 \A1;4.21 \A1;4.30 \A1;1.35 \A1;2.70 0.0 D \A1;1.70 1 3 4 \A1;4.10 \A1;2.90 1 2 3 4 CAR PORT AREA COMUN PATIO BAÑO DUCHAS \A1;3.00 \A1;3.85 \A1;1.10 C-5 .32 .15 .32 0 4 5/8" / 1@.05,3@ 0.10,Rto @ .20 0 / 3/8" 1/4" / 0 1/4" 0 / / 0 1/4" 3/8" / 0 2 1/2" / 0 \A1;.30 \A1;.10 \A1;0.15 \A1;.05 \A1;.10 \A1;.30 \A1;.10 \A1;0.25 \A1;0.20 \A1;0.25 \A1;0.20 \A1;0.25 \A1;0.20 \A1;0.15 \A1;0.25 \A1;0.20 \A1;0.20 1 5 CIMIENTO DE ESCALERA 5 5 5 C-2 C-3 5 C-2 C-3 NFP - 0.05 5 C-4 C-4 C-4 C-3 C-1 2 5 NFP - 0.05 C-3 C-3 4.10 5 5 5 5 5 5 5 5 PROYECCION DE TANQUE CISTERNA C-3 1 7 NFP - 0.05 5 5 C-3 C-3 1 NFP - 0.05 C-4 C-4 C-3 4 6 C-3 3 NFP - 0.10 5 3 5 5 C-3 2 NFP - 0.05 Z-1 C-3 C-1 \A1;4.25 2 6 1 5 C-1 Z-1 6 C-3 1 NFP - 0.10 C-1 Z-1 C-3 4 C-3 2.90 3 3 C-3 7 C-3 \A1;4.10 \A1;2.90 \A1;4.25 \A1;1.35 \A1;3.02 \A1;4.30 \A1;3.02 \A1;2.50 \A1;4.24 \A1;4.30 \A1;4.21 \A1;1.20 \A1;1.60 \A1;0.80 \A1;1.05 \A1;1.05 \A1;0.95 \A1;0.65 \A1;0.90 \A1;0.70 \A1;0.70 \A1;0.70 \A1;0.70 \A1;1.20 \A1;1.60 \A1;0.80 \A1;1.05 \A1;1.05 \A1;0.95 \A1;0.65 \A1;0.90 ESC ; 1/50 1er PISO V B - 1 (.15 x .20) V A - 2 (.25 x .20) V S - 3 (.25 x .20) -189.6784481340827 -189.6784481340827 V S - 2 (.25 x .20) V S - 1 (.25 x .20) 1 3/8" -189.6784481340827 VCH - 1 C-1 A V B - 1 (.15 x .20) V A - 1 (.25 x .20) d d 1 3/8" 1 1/2" d d 1 1/2" B 1 3/8" VA - 1 (.25 x .20) V B - 1 (.15 x .20) -189.6784481340827 VCH - 1 d 1 3/8" C-3 d VCH - 1 VCH - 1 V B - 1 1 3/8" C-1 d C-1 d 1 1/2" -216.6867023120528 -189.6784481340827 V A - 2 (.25 x .20) VCH-2 C-1 1 1/2" d V B - 1 (.15 x. 20) V S - 1 (.25 x .20) d 1 1/2" -216.6867023120528 -216.6867023120528 V S - 3 (.25 x .20) 1 1/2" d -216.6867023120528 1 1/2" C-3 d C -216.6867023120528 C-2 d 1 3/8" -216.6867023120528 1 1/2" d -189.6784481340827 -189.6784481340827 1 1/2" d D -189.6784481340827 -189.6784481340827 d 1 3/8" -189.6784481340827 V S - 4 (.25 x .20) V A - 1 (.25 x .20) C-1 V S - 4 (.25 x .20) -216.6867023120528 -216.6867023120528 1 3/8" d 1 1/2" d C-1 1 1/2" d -189.6784481340827 -189.6784481340827 d 1 3/8" 1 1/2" d 1 1/2" d V A - 3 (.25 x .20) VCH - 2 C-1 V A - 3 (.25 x .20) C-1 V P- 1 (.15 x .40) C-1 \A1;0.90 \A1;0.65 \A1;0.95 \A1;0.95 1 1/2" -193.5399999891815 d 1 3/8" -197.1002520120581 d -197.1002520120581 1 3/8" 1 1/2" d d E -197.1002520120581 d 1 1/2" \A1;.90 \A1;1.00 \A1;.65 \A1;.65 \A1;.90 \A1;1.00 \A1;.65 \A1;.65 \A1;.80 \A1;.70 \A1;.80 \A1;.70 \A1;.90 \A1;1.00 \A1;.65 \A1;.65 \A1;.80 \A1;.70 \A1;1.50 \A1;4.25 \A1;3.83 \A1;1.66 \A1;3.02 \A1;1.35 \A1;2.70 \A1;1.35 \A1;4.10 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.20 \A1;3.02 \A1;4.30 \A1;3.02 \A1;2.50 \A1;4.24 \A1;4.30 \A1;4.21 \A1;2.90 \A1;.90 \A1;1.00 \A1;.65 \A1;.65 \A1;.80 \A1;.70 \A1;4.10 \A1;2.90 \A1;4.24 \A1;4.21 \A1;4.30 \A1;1.35 \A1;4.25 \A1;4.30 \A1;3.02 \A1;2.50 \A1;3.02 \A1;.90 \A1;1.00 \A1;.90 \A1;1.00 \A1;.65 \A1;.65 \A1;.80 \A1;.70 \A1;.80 \A1;.70 \A1;.90 \A1;.70 \A1;.80 \A1;1.00 \A1;.65 \A1;.65 \A1;1.50 \A1;.90 \A1;.65 \A1;1.00 \A1;.65 \A1;.80 \A1;.70 \A1;.15 \A1;3.80 \A1;.30 \A1;2.40 hasta 2.55 \A1;.15 \A1;0.50 \A1;0.70 \A1;.15 \A1;3.80 \A1;.30 \A1;2.50 \A1;.15 \A1;0.70 \A1;0.50 \A1;.30 \A1;3.80 \A1;.15 \A1;0.50 \A1;0.70 \A1;.15 \A1;3.80 \A1;.30 \A1;2.60 \A1;.15 \A1;0.70 \A1;0.50 \A1;2.40 \A1;.30 \A1;.15 \A1;.90 \A1;.20 \A1;.15 \A1;.35 \A1;.20 \A1;.35 DIBUJO: VIOLETA GUERRERO-IE01.DWG MZ. "D" lote 5 URB. VILLA UNIVERSITARIA - DIST. SAN MARTIN DE PORRES PROPIETARIO PROFESIONAL ESPECIALIDAD DISEÑO PROYECTO UBICACION PROYECTO DE VIVIENDA BIFAMILIAR ESTRUCTURAS-CIMENTACION ARQ. ANTONIO COSSIO ALE ING. VICTOR BOSSIO MARTINI C.I.P. 46753 SRA. VIOLETA CECILIA GUERRERO CABALLERO ESCALA FECHA PLANO: 4/7 A. C. A. 1 / 50 SET. 1998 ESCALA : 1 / 50 ESCALA : 1 / 50 ALIGERADO 1ER PISO ALIGERADO 2DO Y 3ER PISO ESC : 1/50 .30 .10 0.15 .05 .10 .30 .10 Temp. 1/4" @ .25 ambos extremos. d F° DETALLE DE ALIGERADO DETALLES DE CORTES 1 3/8" d Corte d Corte a 0.25 4 1/2" 0.20 4 1/2" 0.25 d 0.20 d V. B. 0.25 Corte c 5 1/2" Corte b 0.20 d 0.15 2 3/8" 0.25 5 1/2" d 0.20 0.20 d ESC : 1/25 DETALLES DE VIGAS ESC VERT : 1/50 ESC HORT: 1/25 1 1/4" :1 @ .05, 5 @ .10, 3 @ .15, Rto @ .20 (ambos extremos). d a d 2 1/2" d 2 1/2" a d 2 1/2" d 2 1/2" C-3 C-3 C-3 C-3 C-1 C-3 C-3 C-1 C-3 C-3 C-1 C-3 C-3 C-1 C-3 C-3 C-3 C-3 C-3 C-3 C-3 C-4 4.10 2.90 5 5 5 5 5 5 5 5 5 1 1/2" d 1 1/2" 1 3/8" d d 1 1/2" d d 1 1/2" 5 5 5 5 5 1 1/2" d 1 3/8" d 1 1/2" d 5 5 5 1 1/2" d d 1 1/2" .80 .70 .80 .70 1 3/8" d 1 1/2" d 5 .70 .80 5 5 1 1/2" d d 1 1/2" 5 1 1/2" d 5 C-4 V A - 2 (.30 x .20) V A - 2 (.30 x .20) V A - 2 (.30 x .20) V A - 2 (.30 x .20) V A - 2 (.30 x .20) V A - 2 (.30 x .20) V A - 1 (.30 x .20) V A - 2 (.30 x .20) V A - 1 (.30 x .20) V A - 1 (.30 x .20) V A - 3 (.15 x .35) V A - 3 (.15 x .35) V A - 4 (.20 x .20) V A - 5 (.20 x .20) V S - 1 (.15 x .35) V S - 1 (.15 x .35) V S - 1 (.15 x .35) V S - 1 (.15 x .35) V S - 1 (.15 x .35) V S - 1 (.15 x .35) V S - 1 (.15 x .35) V S - 2 (.30 x .20) V S - 2 (.30 x .20) V S - 2 (.30 x .20) V S - 2 (.30 x .20) V S - 2 V S - 2 V S - 1 V S - 1 V S - 1 V A - 4 (.20 x .20) V S - 3 V S - 3 C C B A J I F D E G H V B - 1 (.20 x .20) V B - 1 VACIO DE ESCALERA 1 1/2" d 5 d 1 3/8" 1 1/2" d d 1 1/2" 5 5 d 1 1/2" 5 .80 .70 2.90 4.10 5 5 5 5 5 V A - 2 (.30 x .20) 5 5 V A - 1 (.30 x .20) V S - 1 C-3 D V S - 1 (.15 x .35) .70 C-3 5 1 1/2" d C d 1 3/8" V A - 2 (.30 x .20) .70 1 1/2" d C-3 d 1 3/8" V A - 2 (.30 x .20) 5 VACIO DE ESCALERA V A - 4 (.20 x .20) C-4 C-4 V S - 3 V S - 2 C-3 E V S - 3 V S - 1 C-3 V A - 2 (.30 x .20) 5 V S - 2 (.30 x .20) 5 C-3 C-1 .80 1 1/2" d 1 1/2" d F C-1 .80 1 1/2" d V S - 1 (.15 x .35) C-3 d 1 1/2" C-3 5 V A - 3 (.15 x .35) 5 5 5 C-3 V A - 2 (.30 x .20) V S - 1 (.15 x .35) K V A - 1 (.30 x .20) .70 C-3 1 1/2" 5 V S - 1 d B d 1 3/8" 5 C-3 .70 V A - 1 (.30 x .20) V S - 1 (.15 x .35) 5 1 1/2" d C-3 1 3/8" d A V S - 2 (.30 x .20) V S - 1 (.15 x .35) 5 V A - 5 (.20 x .20) V A - 2 (.30 x .20) V S - 2 (.30 x .20) H 5 C-1 d 1 1/2" .80 1 1/2" d I C-3 V S - 1 (.15 x .35) 5 d 1 1/2" V A - 4 (.20 x .20) V A - 3 (.15 x .35) V A - 2 (.30 x .20) .80 C-3 C-1 V B - 1 (.20 x .20) V S - 2 J 5 C-3 V S - 2 (.30 x .20) 1 1/2" d d 1 1/2" V B - 1 V S - 1 (.15 x .35) 5 C-3 5 1 1/2" d C-3 V A - 5 (.20 x .20) V B - 1 H V A - 2 (.30 x .20) 5 5 5 2.40 hasta 2.55 5 1 1/2" d -9.198493407523728 5 2.50 5 1 1/4" :1 @ .05, 5 @ .10, 3 @ .15, Rto @ .20 (ambos extremos). 5 5 d 5 b 1 1/2" 2 1/2" d d 5.016399501247101 V A - 5 (.20 x .20) 2 1/2" d 2 1/2" b 5 d 2 1/2" d 1 1/4" :1 @ .05, 5 @ .10, 3 @ .15, Rto @ .20 (ambos extremos). 5 5 5 d 5 c 2 1/2" 1 1/2" d d 4.205820732298843 V A - 1 (.30 x .20) 2 1/2" d c VS-2 VS-1 VS-1 1 1/4" :1 @ .05, 5 @ .10, 3 @ .15, Rto @ .20 (ambos extremos). 3.80 1 1/2" 2 1/2" d 5 d d 5 V A - 3 (.15 x .35) 2 1/2" d d d 2 1/2" 12.8564945933222 2.60 5 d 5 2 1/2" d 1 1/4" :1 @ .05, 5 @ .10, 3 @ .15, Rto @ .20 (ambos extremos). V A - 4 (.20 x .20) VS-2 d c 2 1/2" d 2 1/2" d VS-1 c 5 5 5 .90 c 1 1/4" :1 @ .05, 2 @ .10, Rto @ .20 (ambos extremos). VA-4 c .20 d 2 1/2" d V B - 1 (.15 x .20) 2 1/2" d 5 VA-3 .35 .20 VS-1 VS-1 VS-1 VS-1 VS-1 .35 1 1/4" :1 @ .05, 3 @ .10, 2 @ .15, Rto @ .20 (ambos extremos). d 6 1/2" d PRIMER PISO TERCER PISO DORMITORIO DORMITORIO BAÑO ESTAR TV PATIO COCINA SALA COMEDOR BALCON SEGUNDO PISO 2 5 7 6 4 3 1 8 9 DORMITORIO BAÑO 6 8 16 18 19 17 JUGOS PRINCIPAL BAÑO BALCON SALA COMEDOR BAÑO DORMITORIO DORMITORIO ESTAR TV 10 15 13 12 11 14 9 7 21 22 18 19 17 23 24 27 26 25 30 29 28 20 BAÑO UTILERIA 5 4 3 1 2 6 7 20 17 19 18 16 15 14 13 12 11 10 9 UTILERIA LAVADERO GIMNASIO COMUN CAR PORT BAÑO COCINA PATIO DORMITORIO PRINCIPAL TUBERIA EMPROTRADA EN EL PISO O PARED DE O 20 mm PARA TELEFONO INTERNO. 2 - 1 x 2.5 mm TW. d mm PVC SEL. 3- 1x 6 mm TW + 1 x 4 mm T W / T. d mm PVC SEL. d mm PVC SEL. 2 - 1 x 2.5 mm TW. Kw mm 2- 1 x 10 mm THW + 1 x 6 2x 30A 3 x 30A 2 x 15A 2 x 15A C - 3 20 C - 2 15 15 C - 1 TUBERIA EMPROTRADA EN EL PISO O PARED DE O 20 mm PARA TELEFONO EXTERNO. TUBERIA EMPROTRADA EN EL PISO O PARED DE O 15 mm PARA ANTENA DE T.V. TOMACORRIENTE TRIFASICO CON TOMA A TIERRA DE 3x30 Amp PARA COCINA ELECTRICA h=.30 SNPT. SALIDA PARA CALENTADOR DE AGUA EN CAJA OCTOGONAL DE F°G° DE 4"x1/2". 2 2 2 2 COCINA ELECTR. TOMACORRIENTE. ALUMBRADO. X T T 1 000 w. 559.5 w. 13730.5 w 1 500 w. 6 000 w. 1 500 w. 1171 w. 2000 w P.I. (w). CUADRO DE CARGAS ESPECIFICACIONES TECNICAS 7.- TODOS LOS TOMACORRIENTES ESTARAN CONECTADOS AL POZO DE TIERRA (VER DETALLE). TODOS LOS TOMACORRIENTES A LOS LLEGUEN TRES CONDUCTORES USARAN UNA 5.- TODAS LAS CAJAS DE SALIDA SERAN FIERR0 GALVANIZADO DEL TIPO PESADO. LAS TUBERIAS SERAN DE CLORURO DE POLIVINILO (PVC) DEL TIPO STANDARD AMERICANO PESADO. EL MINIMO CONDUCTOR A EMPLEAR SERA 2.5 mm2 DE DIAMETRO. 2.- TENDRAN AISLAMIENTO DE PVC DEL TIPO TERMOPLASTICO (TW). 1.- TODOS LOS CONDUCTORES SERAN DE COBRE ELECTROL. DE 99.9% DE CONDUCTIVILIDAD. ELECTROBOMBA RESERVA LAVAD.- SECAD. COCINA ELECTRICA CALENT. ELECTRICO TOMACORRIENTE ALUMBRADO NOMBRE TOTAL CAJA DE SALIDA CUADRADA DE 100 x 100 6.- 4.- 3.- 126.85m x 25 w/m DESCRIPCION Y 2 2 3171w. SALIDA PARA EL ALUMBRADO EN LA PARED (BRAQUETES). SALIDA PARA SPOT LIHHT. MEDIDOR DE KWH PARA SU INSTALACION SALIDA PARA ARTEFACTO CON UNA O DOS LAMPARAS FLUORESCENTE DE 40w C/U. SALIDA PARA ALUMBRADO EN EL TECHO EN CAJA OCTOGONAL DE F°G°x 1 1/2 h=2.20 SNPT. SALIDA PARA LA CAJA DE PASE EN PARED EN CAJA OCTOG. DE F°G° 4"x 1 1/2" h= 2.20 SNPT. TOMACORRIENTE BIPOLAR DOBLE, TIPO UNIVERSAL h=.30 /1.10 SNPT CAJA RECTANGULAR 100x55x50mm. TOMACORRIENTE BIPOLAR DOBLE CON TOMA A TIERRA h=.30 1/1.10 SNPT CAJA RECTANG.100x55x50mm TABLERO DE DISTRIBUCION ELECTRICA h=1.80 SNPT, EL BORDE SUPERIOR. INTERRUPTOR DE CUCHILLA DE 2x20A CON FUSIBLE DE ALAMBRE DE 15A h=1.40 SNPT. INTERRUPTOR UNIPOLAR SIMPLE, DOBLE, TRIPLE, EN CAJA RECTANGULAR DE 100x55x55 mm h=1.40 SNPT. INTERRUPTOR DE CONMUTACION EN CAJA RECTANGULAR DE 100x55x50mm h=1.40 SNPT. PULSADOR PARA TIMBRE EN CAJA, RECTANGULAR DE 100x55x50 mm h=1.40 SNPT. TIMBRE EN CAJA OCTOG. DE F°G° DE 3 1/2"x 1 1/2" h=2.20 SNPT CON TRANSFORM. O 1" 220/12v 60Hz. POZO DE TIERRA (VER DETALLE). SALIDA PARA TELEFONO INTERNO EN PARED EN CAJA RECTANGULAR DE 100x55x50 mm h=.30 SNPT. SALIDA PARA ANTENA DE T.V. EN CAJA RECTANGULAR DE 100x55x50 mm h=.30 SNPT. TUBERIA EMPROTRADA EN EL TECHO O PARED DE DIAMETRO INDICADO EN DIAGRAMA UNIFILAR TUBERIA EMPROTRADA EN EL PISO DE DIAMETRO INDICADO EN DIAGRAMA UNIFILAR TUBERIA EMPROTRADA EN EL PISO O PARED DE O 15 mm PARA TIMBRE. FAC. DEMAD. 1 .0 0 0 .8 0 1 .0 0 0 .8 0 .3 5 1 .0 0 11656.85 w 1 500 w. 1 000 w. 2000 w. 409.85 w 4 800 w. 1 500 w. 447 w M. D. (w). TV 3 S S,2S,3S 2x20 Kw SIMBOLOS P T T / LEYENDA DESCRIPCION / mm PVC SEL. d 2 - 1 x 2.5 mm TW. DIAGRAMA UNIFILAR d mm PVC SEL. 2- 1 x 6 mm TW + 1 x 4 d mm PVC SEL. 3 - 1 x 6 mm TW + 1 x 4 VIENE EDELNOR 15 2x 20A C - 7 mm PVC SAP. 25 C - 6 2x 20A 15 2x 35A C - 5 C - 4 20 RESERVA 2 mm T W / T. 2 2 mm T W / T. 2 2 LAVAD./SECADORA ELECTROBOMBA CALENT. ELECTR. C. C. 4.119 Kw / h. C. C. 4119.15 w C. C. 13730.5 x 0 .3 C. C. P. I. x 0 . 3 CARGA A CONTRATAR CONECTADOR DE Cu LONGITUD DE CONCRETO DETALLE DE POZO DE TIERRA. VARILLA DE Cu S O 4Mg SANKGEL. SULFATO DE MAGNESIO + TIERRA VEGETAL A LO LARGO DE LA VARILLA 2.00 15 mm. LONGITUD. d TUBERIA PCV - SAP. CONDUCTOR DE TIERRA Cu. (DESNUDO). PARAPETO DE CONCRETO MARCO CON 2"x 2"x 3 1/16" TAPA DE CONCRETO .40 x .40 x .05. .10 .40 VER DETALLE DE POZO DE TIERRA 3er PISO SUBE T3 ( T1, T2, T3 ) 3er PISO SUBE T3 SUBE T2 2do PISO LLEGA T2 2do PISO SUBE RESERVA Azotea 3er PISO LLEGA T3 LLEGA Y BAJA ANTENA TV (CABLE). TUB. 15mm 0 PVC-L Tv LLEGA Y SUBE ACOMETIDA DE TELEFONICA TUB. 20mm 0 PVC-L Kw VIENE DE LA RED Kw Kw T1 T2 T3 TUB. 15mm 0 PVC-L BAJA ANTENA TV (CABLE). TUB. 15mm 0 PVC-L BAJA ANTENA TV (CABLE). TELEFONICA TUB. 20mm 0 PVC-L LLEGA Y SUBE ACOMETIDA DE LLEGA Y SUBE ACOMETIDA DE TELEFONICA TUB. 20mm 0 PVC-L LLEGA ACOMETIDA DE TELEFONICA TUB. 20mm 0 PVC-L TELEFONICA TUB. 20mm 0 PVC-L LLEGA ACOMETIDA DE LLEGA ACOMETIDA DE TELEFONICA TUB. 20mm 0 PVC-L TELEFONICA TUB. 20mm 0 PVC-L LLEGA ACOMETIDA DE TELEFONICA TUB. 20mm 0 PVC-L LLEGA Y SUBE ACOMETIDA DE LLEGA Y SUBE TIMBRE LLEGA TIMBRE SUBE TIMBRE 1er 2do 3er TV TV TV TV TV TV TV TV TV TV PARLANTE PARLANTE PARLANTE ALTURA DE TOMACORRIENTE=2.20 PARLANTE PRIMER PISO TERCER PISO ESCALA : 1 / 50 ESCALA : 1 / 50 DORMITORIO DORMITORIO BAÑO ESTAR TV PATIO COCINA SALA COMEDOR BALCON SEGUNDO PISO ESCALA : 1 / 50 2 5 7 6 4 3 1 8 9 DORMITORIO BAÑO 6 8 16 18 19 17 JUGOS PRINCIPAL BAÑO BALCON SALA COMEDOR BAÑO DORMITORIO DORMITORIO ESTAR TV 10 15 13 12 11 14 9 7 21 22 18 19 17 23 24 27 26 25 30 29 28 20 BAÑO UTILERIA 5 4 3 1 2 6 7 20 17 19 18 16 15 14 13 12 11 10 9 UTILERIA LAVADERO AREA COMUN CAR PORT COCINA PATIO DORMITORIO PRINCIPAL TEE VALVULA DE COMPUERTA UNION UNIVERSAL T CON SUBIDA T CON BAJADA VALVULA DE LLENADO GRIFO DE RIEGO LEYENDA TUBERIA DE AGUA CALIENTE TUBERIA DE AGUA FRIA SIMBOLOS M CODO DE 90° BAJA DESCRIPCION CODO DE 90° MEDIDOR DE AGUA CODO DE 90° SUBE REGISTRO ROSCADO EN EL PISO SUMIDERO TRAMPA "P" SENTIDO DEL FLUJO CAJA DE REGISTRO LEYENDA TUBERIA DE VENTILACION SIMBOLOS DESCRIPCION CODO DE 90° SUBE CODO DE 90° BAJA Y SIMPLE TUBERIA DE DESAGUE ESPECIFICACIONES TECNICAS 5.- SE VERIFICARA EL FUNCIONAMIENTO DE CADA APARATO SANITARIO. PERMANECIENDO EN DUCTO 24 Hrs. SIN PERMITIR ESCAPES. 4.- LAS TUBERIAS DE DESAGUE SE LLENARAN DE AGUA, DESPUES DE TAPONEAR LAS SALIDAS, HASTA LOGRAR PRESION DE 7g (120lbs)/pulg DURANTE 15 min. LAS PRUEBAS SE PROCEDERAN CON LA AYUDA DE UNA BOMBA DE MANO 1.- LA RED INTERIOR DE AGUA SERA PVC PARA AGUA FRIA 2.- LAS VALVULAS SERAN DE BRONCE TIPO PESADO. 3.- \A1;1.10 DETALLE DE TANQUE ELEVADO TUB. 1 1/2" PVC LLEGA A.F. CISTERNA TUB. 1 1/2" PVC BAJA A.F. ALOS SERVICIOS SALIDA DE AGUA FRIA S : 1% VALV. DE LIMPIEZA 2" ESC ; 1/25 d PVC 2" TUB DE DESAGUE d SUBE TUB. VENT. .20 \A1;0.12 CAMARA DE AIRE NIVEL DE AGUA FLOTADOR \A1;0.08 DETALLE DE CISTERNA CANASTILLA ESC ; 1/25 TUB. IMP. PVC 1 1/2" \A1;0.10 \A1;0.15 \A1;0.20 TAPA .70 x .70 PVC 10 VIENE A.F. 3/4" FLOTADOR REBOSE POT. 3/4" H.P. ELECTROBOMBA NIVEL DE AGUA 2" PVC. ALA RED DESAGUE REJILLA DE SEGURIDAD AL COLECTOR DE DESAGUE S = 1 % 4" PVC d d 2" PVC BAJA TUB. DE DESAGUE 4" BAJA TUB. DE DESAGUE 4" R.R. 2" d 4" PVC d 4" PVC d 4" PVC d 2" PVC d 4" PVC d 4" PVC d d 2" 2" PVC d 2" PVC d 2" PVC d d 2" PVC d 2" PVC 2" PVC d R.R. 2" d d R.R. 2" 4" PVC d 2" PVC d d R.R. 2" BAJA TUB. DE DESAGUE 4" d 4" PVC 4" PVC d R.R. 2" d BAJA TUB. DE DESAGUE 4" SUBE VENTILACION 4" 4" PVC d R.R. 2" 2" PVC d BAJA TUB. DE DESAGUE 4" d d d d d d SUBE VENTILACION 4" d 2" d 4" PVC d S = 5 % S = 2.5 % S = 1 % S = 1 % 4" PVC S = 1 % d CAJA REGISTRO CT=+0.00 CT=-0.85 CAJA REGISTRO CT=-0.80 CT=+0.00 CT=-0.65 CT=+0.00 CAJA REGISTRO S = 4 % S = 1 % ELECTROBOMBA TANQUE CISTERNA SUBE TUB. DE VENT. 2" d 1 1/2" PVC-SAP d M VIENE DE LA RED DE SEDAPAL S = 1 % 2" PVC d AL TANQUE ELEVADO SUBE TUB. DE AGUA 1 1/2" d SUBE TUB. DE AGUA 1 1/2" AL TANQUE ELEVADO d AL TANQUE ELEVADO SUBE TUB. DE AGUA 1 1/2" d DEL TANQUE ELEVADO PROYECCION DESDE AZOTEA VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d d SUBE TUB. DE VENT. 2" SUBE TUB. DE VENT. 2" d 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA d S = 1 % d 2" PVC R.R. 2" d 4" PVC d 4" PVC d S = 1 % SUBE TUB. DE VENT. 2" d SUBE TUB. DE VENT. 2" d SUBE TUB. DE VENT. 2" d 1/2" PVC-SAP VIENE TUB. DE AGUA CALIENTE d DE THERMA THERMA 2" PVC S = 1 % d R.R. 2" d 2" PVC d S = 1 % DEL TANQUE ELEVADO VIENE TUB. DESAGUE 2" d DEL TANQUE ELEVADO VIENE TUB. DESAGUE 2" d VIENE TUB. DESAGUE 2" DEL TANQUE ELEVADO d DESAGUE THERMA 2" PVC d BAÑO SUBE VENTILACION 4" BAJA TUB. DE DESAGUE 4" d d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d 2" PVC d R.R. 2" d 2" PVC d R.R. 2" d R.R. 2" 2" PVC d d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP d THERMA DESAGUE THERMA VIENE TUB. DE AGUA CALIENTE DE THERMA 1/2" PVC-SAP d THERMA R.R. 2" d 2" PVC d DE THERMA 1/2" PVC-SAP VIENE TUB. DE AGUA CALIENTE d DESAGUE THERMA d 2" PVC DESAGUE THERMA DESAGUE THERMA 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA ESCALA : 1 / 50 ESCALA : 1 / 50 ESCALA : 1 / 50 SEGUNDO PISO 4" PVC VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP AL COLECTOR DE DESAGUE CAR PORT VIENE DE LA RED DE SEDAPAL PRIMER PISO CT=-0.85 CT=+0.00 M CAJA REGISTRO 4" PVC d S = 1 % SUBE TUB. DE VENT. 2" 8 7 9 5 6 3 4 d d 1 1/2" PVC-SAP d CT=+0.00 CT=-0.80 CAJA REGISTRO S = 1 % d 2" PVC 2" PVC d S = 1 % SUBE TUB. DE AGUA 1 1/2" AL TANQUE ELEVADO ELECTROBOMBA d TANQUE CISTERNA S = 1 % R.R. 2" d 4" PVC S = 1 % 2" PVC d 1 2 d BAÑO d R.R. 2" d VIENE TUB. DESAGUE 2" d 2" PVC S = 1 % 2" PVC JUGOS d d DEL TANQUE ELEVADO d AL TANQUE ELEVADO SUBE TUB. DE AGUA 1 1/2" d 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA 13 7 9 8 6 19 18 10 11 12 SUBE TUB. DE VENT. 2" TERCER PISO d d 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA BALCON 17 16 14 15 COCINA d SALA R.R. 2" 2" PVC d d VIENE TUB. DESAGUE 2" DEL TANQUE ELEVADO 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA BALCON SUBE TUB. DE AGUA 1 1/2" AL TANQUE ELEVADO d d d SALA VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP 28 SUBE TUB. DE VENT. 2" 24 22 23 d 25 20 21 19 18 26 27 d PROYECCION DESDE AZOTEA DEL TANQUE ELEVADO 17 29 30 VIENE TUB. DESAGUE 2" DEL TANQUE ELEVADO COCINA d 2" PVC R.R. 2" d d THERMA 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA 4" PVC VIENE TUB. DE AGUA FRIA DORMITORIO BAJA TUB. DE DESAGUE 4" AREA COMUN S = 1 % 4" PVC d d R.R. 2" 4" PVC d d S = 1 % d 4" PVC PATIO CT=+0.00 CT=-0.65 CAJA REGISTRO BAJA TUB. DE DESAGUE 4" d d 1/2" PVC-SAP DE THERMA VIENE TUB. DE AGUA CALIENTE d COMEDOR THERMA d 2" PVC R.R. 2" d 2 1 3 4 5 7 6 d 1/2" PVC-SAP BAÑO d 2" PVC d 4" PVC R.R. 2" d PATIO COMEDOR 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA d VIENE TUB. DE AGUA CALIENTE d 1/2" PVC-SAP DE THERMA 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA 4" PVC d d BAÑO 2" PVC d R.R. 2" DORMITORIO ESTAR TV DORMITORIO d BAJA TUB. DE DESAGUE 4" SUBE VENTILACION 4" d 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA d THERMA d SUBE TUB. DE VENT. 2" S = 1 % 2" PVC 2" d d 2" 2" PVC d d d 4" PVC d 2" PVC d 2" PVC 2" PVC S = 1 % d R.R. 2" d d 2" PVC d 4" PVC S = 2.5 % 2" PVC DESAGUE THERMA 2" PVC d VIENE TUB. DE AGUA CALIENTE 1/2" PVC-SAP S = 4 % DE THERMA d R.R. 2" d S = 5 % 4" PVC d d d 2" PVC BAÑO d R.R. 2" d d 4" PVC 4" PVC d BAJA TUB. DE DESAGUE 4" d DORMITORIO UTILERIA PRINCIPAL BAÑO SUBE TUB. DE VENT. 2" d SUBE VENTILACION 4" BAJA TUB. DE DESAGUE 4" d d VIENE TUB. DE AGUA FRIA 1/2" PVC-SAP DORMITORIO d UTILERIA PRINCIPAL SUBE TUB. DE VENT. 2" d 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA d 2" PVC LAVADERO d R.R. 2" d 12 18 13 14 15 16 17 9 10 11 19 20 DORMITORIO 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA ESTAR TV d 1/2" PVC-SAP VIENE TUB. DE AGUA FRIA BAÑO d d BAJA TUB. DE DESAGUE 4" SUBE VENTILACION 4" d

Language	Spanish
Drawing Type	Full Project
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Glass, Plastic, Steel, Other
Measurement Units	Metric
Footprint Area
Building Features	Deck / Patio
