Onduline DWG Block for AutoCAD

Onduline DWG Block for AutoCAD

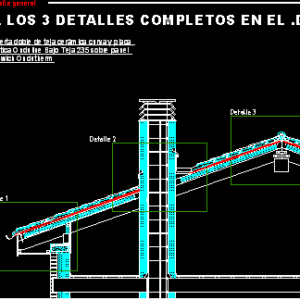

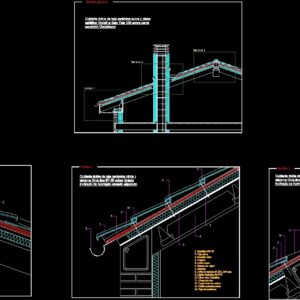

Onduline – Double roof ceramic curves tile and asphaltic badge Ondiline under tile 235 over panel sandwich Onduterm

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

detail, Double ceramic tile curve asphalt plate onduline under tile over panel sandwich ondutherm, Onduline roof tile gutter gutter seen panel sandwich plywood extruded polystyrene insulation steel nail with pvc head wooden slat for panel closure wood sleeping panel zinc plating ventilation duct wood walls ridge tile mortar wood flooring, detail, Double ceramic tile mixed onduline system on inclined forged reinforced concrete lightened, Onduline flat tile gutter viewed forged insulation vapor barrier mortar board mm wood plank onduline pvc nail taco onduline zinc veneer wood joinery double glazing roof tile, detail, Double ceramic tile mixed onduline system on inclined forged reinforced concrete lightened, Onduline flat tile gutter viewed forged insulation vapor barrier mortar board mm wood plank onduline pvc nail taco onduline zinc veneer wood joinery double glazing roof tile, General detail, detail, Double ceramic tile curve asphalt plate onduline under tile over panel sandwich ondutherm

Raw text data extracted from CAD file:

Detalle 3 2 6 1 12 13 9 7 14 4 11 5 \LCubierta doble de teja cerámica curva y placa asfáltica Onduline Bajo Teja 235 sobre panel sandwich Ondutherm 1. Onduline BT-235 2. Teja curva 3. Canalón visto 4. Panel sandwich contrachapado + poliestireno extruído 5. Aislamiento 6. Clavo de acero con cabeza de PVC 7. Listón de madera para cierre de panel 8. Durmiente de madera 9. Chapa de zinc 10. Conducto de ventilación 11. Paredes de madera 12. Teja de cumbrera 13. Mortero 14. Picadero de madera Detalle 1 10 1 9 8 2 7 3 5 4 6 \LCubierta doble de teja cerámica mixta y sistema Onduline BT-50 sobre forjado inclinado de hormigón armado aligerado 1. Onduline BT-50 2. Teja plana 3. Canalón visto 4. Forjado 5. Aislamiento 6. Barrera de vapor 7. Mortero 8. Tabla de madera de 20 x 250 mm 9. Listón Onduline de PVC 10. Clavo taco Onduline 11. Chapa de zinc 12. Carpintería de madera 13. Doble acristalamiento 14. Teja de cumbrera Detalle 2 8 11 12 13 12 11 10 2 1 6 \LCubierta doble de teja cerámica mixta y sistema Onduline BT-50 sobre forjado inclinado de hormigón armado aligerado 1. Onduline BT-50 2. Teja plana 3. Canalón visto 4. Forjado 5. Aislamiento 6. Barrera de vapor 7. Mortero 8. Tabla de madera de 20 x 250 mm 9. Listón Onduline de PVC 10. Clavo taco Onduline 11. Chapa de zinc 12. Carpintería de madera 13. Doble acristalamiento 14. Teja de cumbrera Detalle general Detalle 1 Detalle 2 Detalle 3 \LCubierta doble de teja cerámica curva y placa asfáltica Onduline Bajo Teja 235 sobre panel sandwich Ondutherm

Language	Spanish
Drawing Type	Block
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Wood
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	asphaltic, autocad, badge, barn, block, ceramic, cover, curves, dach, double, DWG, hangar, lagerschuppen, onduline, onduline barn, roof, shed, structure, terrasse, tile, toit
