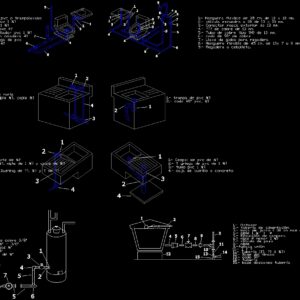

Plumbing DWG Detail for AutoCAD

Plumbing DWG Detail for AutoCAD

Details hydraulics and sanitary

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Copper union nut, Terminal nipple, Gas valve, Elbow, Tube section of, regulator, gas cylinder, Flexible hose of cm. Mm., Mm square valve., External threaded connector mm., Of copper of mm., Copper tube type mm., Copper elbow, Water balloon wrench, Flexible hose of mm, Sprinkler chives., Cespol de pvc trampalavabo, Pvc elbow, Pvc tube, Pvc cap, Pvc fan tube, Cespol with coladera, Greek pvc, Pvc tube, float, Feed pipe, Jug mouth cm above the water, Nipple, Reduction of bell., Nipple, Bypass valve, Nipple, Union, pipeline, Base of the tinaco, elbow, pipeline, Base, Set of nose keys, Elbow nipple, tube, Pvc trap, elbow, Wrench, Elbow nipple of coupling, tube, Bushing reduction of, Cespol de pvc de, Greek pvc, Pvc tube, Concrete brick box

Raw text data extracted from CAD file:

1 2 3 4 5 6 5 7 8 1 2 3 1 2 3 4 4 8 2 3 5 6 6 5 5 3 3 7 7 6 6 4 5 9 1 2 3 4 5 7 6 8 1 2 4 5 6 7 8 9 3 11 14 10 13 12 15 1 2 4 3 1 2 1 2 3 4 1 2 4 3 1.- tuerca unión de cobre 3/8" 2.- niple Terminal ½" - 3/8" 3.- Válvula para gas ½" 4.- Codo de ½" 90° 5.- Tramo de tubo de ½" 6.- " T " DE ½" 7.- Regulador 8.- Cilindro de gas 1.- Manguera flexible de 35 cm. de 13 x 13 mm. 2.- válvula escuadra a 80 de 13 x 13 mm. 3.- Conector rosca exterior de 13 mm. 4.- “T” de cobre de 13 mm. 5.- Tubo de cobre tipo “M” de 13 mm. 6.- codo de 90° de cobre 7.- Llave de globo para regadera 8.- Manguera flexible de 45 cm, de 13x 7 u 8 mm 9.- Regadera o cebolleta. 1.- Cespol de pvc o trampalavabo 2.- codo de pvc 1 ½” 3.- Tubo pvc 1 ½” 4.- Casquillo pvc 4” 5.- Tubo ventilador pvc 1 ½” 6.- Cespol con coladera 4” 7.- “ Y ” griega de pvc 8.- tubo pvc 4” 1.- flotador 2.- tubería de alimentación 3.- boca de jarro ( 30 cm mas arriba del tinaco ) 4.- niple 1 ½ ” Ø 5.- Reducción de campana. 6.– niple Ø menor 1 ½” 7.- válvula de paso 8.- niple 9.-tuerca unión 10.- “ T ” 11.- Tubería (1”, ¾” ó ½”) 12.- Base del tinaco 13.- codo 90° 14.- tubería 15.- base descanso tubería 1.- juego de llaves nariz 2.- codo 90° ½”, niple ½”, cople ½” 3.- “ T ” ½” 4.- tubo ½” 1.- trampa de pvc ½” 2.- codo 45° pvc, ½” 1.- llave de nariz de ½” 2.- codo 90° ½”, niple de 1 ½” y cople de ½” 3.- Tubo ½” 4.- Reduccion Bushing de ¾”, ½” y T de ¾” 1.- Cespol de pvc de ½” 2.- Y griega de pvc de 1 ½” 3.- tubo pvc 1 ½” 4.- caja de ladrillo o concreto

Language	Spanish
Drawing Type	Detail
Category	Bathroom, Plumbing & Pipe Fittings
Additional Screenshots
File Type	dwg
Materials	Concrete
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, bad, bathroom, casa de banho, chuveiro, DETAIL, details, DWG, hydraulic, hydraulics, lavabo, lavatório, plumbing, salle de bains, Sanitary, toilet, waschbecken, washbasin, WC
