Potable Water Project DWG Full Project for AutoCAD

Potable Water Project DWG Full Project for AutoCAD

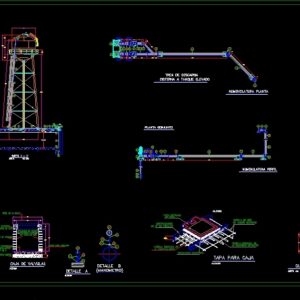

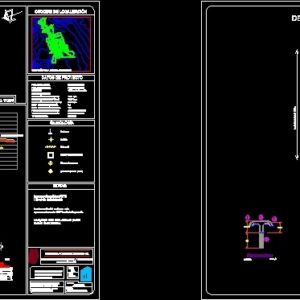

Drivetrain Plano – water distribution

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Vaea, Static line, Dip, Pressure on, Sum of, Overpressure line, Depth of, Dynamic load, The tank arrives, Piezometric line, Static line, Dip, Pressure on, Sum of, Overpressure line, Depth of, Dynamic load, The tank arrives, Piezometric line, Lp, localization map, Project data, current population, Future population, endowment, Design expenses:, Annual maximum expenditure, Daily maximum expenditure, Maximum hourly expenditure, Coef. Of daily variation, Coef. Of time variation, Source of supply, habitants, Lp, Groundwater, Type of catchment, Deep well, System type, pumping, School of engineering architecture, Unit zacatenco, National Polytechnic Institute, matter:, drinking water, Executive project of the drinking water supply system, revised:, Ivonne hernandez flores, group:, date:, Project plan of the pumping line, Sanchez gutierrez angelica sarahi, Hernandez hernandez claudio alberto, Garcia Huizar Roberto, Symbology, venting, Bed, pipeline, Number of cruises, Notes, The available load n.t.n not to the axis of the, The northern location was rotated approximately to the left., Regularization tank, Pead, water well, See discharge train plan, See plan of tank design, Pead, Stubend, Class pipe type, Piezometric lift, Load available m.c., Elevation of ground, Cadence, Mm high density polyethylene pipe, symbol, concept, unity, quantity, Tee to fo fo de, Soft elbow of, Fluffy tip of, Stubend of, Gate valve, Inlet valve exp., Valve box type, Pza, box, Special parts list, key, concept, unity, quantity, Quantities of pipe, Excavation for diameter pipe, length, Excavation volume, Volume of pipe, Workforce volume, Fill volume, pipeline, Type of filling, Compacted, Supply of high density polyethylene pipe, Mm, Bed, Thrust direction, elbow, tee, Inches, Dimensions of concrete berths, For special parts, side, In cms., Millimeters, height, In cms., side, In cms., Docking volume, Diam. Nominal of the piece. Esp., Way of placing berths, The box type is the one marked by conagua standards, Catchment work, localization map, Project data, current population, Future population, endowment, Design expenses:, Annual maximum expenditure, Daily maximum expenditure, Maximum hourly expenditure, Coef. Of daily variation, Coef. Of time variation, Source of supply, habitants, Lp, Groundwater, Type of catchment, Deep well, System type, pumping, School of engineering architecture, Unit zacatenco, National Polytechnic Institute, matter:, drinking water, Executive project of the drinking water supply system, revised:, Ivonne hernandez flores, group:, date:, Detail tank regularization, Sanchez gutierrez angelica sarahi, Hernandez hernandez claudio alberto, Garcia Huizar Roberto, Symbology, Notes, The available load n.t.n not to the axis of the, The northern location was rotated approximately to the left., Detail of regularization tank, Vaea, Plant esc., Regularization tank, Catchment work, vent, S.l.a., Step man, Ground, S.l.a., Step man, Ground, S.l.a., Step man, Ground, S.l.a., Ground, vent, Marine staircase, Sectional valve, vent, Acot: cm., profile, plant, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Step man, vent, Footer tip, V. Of sectioning, Footer tip, V. Of sectioning, Footer tip, V. Of sectioning, Footer tip, V. Of sectioning, blind cover, flange, Welded elbow, The distribution network, Sectional valve, End of fo fo, Pipe of, Pipe length, flange, Footer tip, Location villa zacatecas, Valve box type, Vaea, Static line, Dip, Pressure on, Sum of, Overpressure line, Depth of, Dynamic load, The tank arrives, Piezometric line, elevation, Trench level, ground, mileage, Piezometric, Mm high density polyethylene pipe, localization map, Project data, current population, Future population, endowment, Design expenses:, Annual maximum expenditure, Daily maximum expenditure, Maximum hourly expenditure, Coef. Of daily variation, Coef. Of time variation, Source of supply, habitants, Lp, spring, Type of catchment, Caj

Raw text data extracted from CAD file:

2,261 2,251 2,241 2,231 2,221 2,211 2,201 2,191 2,181 2,171 2,161 2,151 2,141 2,131 2,121 2,111 2,101 VAEA VAEA VAEA Linea Estatica Desnivel topografico=36m Presion en la Descarga=2m Sumatoria de Perdidas=5.81m Sobrepresion=9.05m Linea de Sobrepresion Profundidad del Pozo=96m Carga Dinamica Total=148.87m Llegada a la cisterna Linea Piezometrica 2,171 2,161 2,151 2,141 2,131 2,121 2,111 Linea Estatica Desnivel topografico=36m Presion en la Descarga=2m Sumatoria de Perdidas=5.81m Sobrepresion=9.05m Linea de Sobrepresion Profundidad del Pozo=96m Carga Dinamica Total=148.87m Llegada a la cisterna Linea Piezometrica Q=15.69 l.p.s V=0.86m/s S=0.006 \A1;40 \A1;26.66 \A1;16.51 CROQUIS DE LOCALIZACIÓN DATOS DE PROYECTO POBLACIÓN ACTUAL POBLACIÓN FUTURA DOTACIÓN GASTOS DE DISEÑO: GASTO MÁXIMO ANUAL (Qma) GASTO MÁXIMO DIARIO (Qmd) GASTO MÁXIMO HORARIO (Qmh) COEF. DE VARIACIÓN DIARIA COEF. DE VARIACIÓN HORARIA FUENTE DE ABASTECIMIENTO 6096 HABITANTES 7745 HABITANTES 125 litros/habitante/dia 11.21 l.p.s 15.69 l.p.s 24.32 l.p.s 1.4 1.55 AGUAS FREÁTICAS TIPO DE OBRA DE CAPTACIÓN POZO PROFUNDO TIPO DE SISTEMA BOMBEO ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA UNIDAD ZACATENCO INSTITUTO POLITECNICO NACIONAL MATERIA: AGUA POTABLE PROYECTO EJECUTIVO DEL SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE REVISÓ: IVONNE HERNANDEZ FLORES GRUPO: 7CM4 FECHA: 29-11-2012 PLANO DE PROYECTO DE LA LÍNEA DE CONDUCCIÓN POR BOMBEO L-1 SANCHEZ GUTIERREZ ANGELICA SARAHI HERNANDEZ HERNANDEZ CLAUDIO ALBERTO GARCIA HUIZAR ROBERTO SIMBOLOGÍA Desfogue V.A.E.A Tuberia 6" 3 Número de cruceros NOTAS La carga disponible a N.T.N ( No al eje de la tubería) La ubicación del norte se rotó aproximadamente 108° hacia la izquierda. Tanque de regularización 0+000.00 0+020.00 0+040.00 0+060.00 0+080.00 0+100.00 0+120.00 0+140.00 0+160.00 0+180.00 0+200.00 0+220.00 0+240.00 0+260.00 0+280.00 0+300.00 0+320.00 0+340.00 0+360.00 0+380.00 0+400.00 0+420.00 0+440.00 0+460.00 0+480.00 0+500.00 0+520.00 0+540.00 0+560.00 0+580.00 0+600.00 0+620.00 0+640.00 0+660.00 0+680.00 0+700.00 0+720.00 0+740.00 0+760.00 0+780.00 0+800.00 0+820.00 0+840.00 0+860.00 0+880.00 0+900.00 0+920.00 0+333.897 0+571.387 0+744.127 45° 45° 45° 1 3 7 8 11 2 4 5 6 9 10 CT-1 CT-1 4 10 6 9 5 2 11 3 6 x 2" 2" 45° PEAD 6" Ø PEAD 6" Ø PEAD 6" Ø PEAD 6" Ø PEAD 6" Ø PEAD 6" Ø 6 X 2" 8 7 1 POZO \W6.59155; VER PLANO DE TREN DE \W6.59155; DESCARGA VER PLANO DE DISEÑO DE CISTERNA PEAD 6" Ø STUBEND STUBEND STUBEND 0+000.00 0+100.00 0+200.00 0+300.00 0+400.00 0+500.00 0+600.00 0+700.00 0+800.00 0+900.00 Clase y tipo de tuberia Elevación piezométrica Carga disponible m.c.a. Elevación de Terreno Cadenamiento 2,164.87 2,163.03 2,161.18 2,159.34 2,157.50 2,155.65 2,153.81 2,151.96 2,150.12 2,148.28 2,111.00 2,111.00 2,113.85 2,116.27 2,117.36 2,117.99 2,125.56 2,131.18 2,138.69 2,146.26 L= 916m Tuberia de Polietileno de Alta Densidad RD7 de 152.40 mm (6") SIMBOLO CONCEPTO UNIDAD CANTIDAD Tee de Fo Fo de 6 x 2" de Ø (152.44 x 50.8 mm) Codo de FoFo de 6" de Ø x 45° Extremidad de FoFo de 6" de Ø (152.4 mm) Stubend de 6" de Ø (152.4 mm) valvula de compuerta de 2" de Ø (50 mm) Valvula de admisión y expulsión de aire bridada de 1/2" de Ø (12.7 mm) Caja de valvula tipo CT-1 Pza Pza Pza Pza Pza Pza Caja 6 3 18 19 3 3 6 LISTADO DE PIEZAS ESPECIALES CT CLAVE CONCEPTO UNIDAD CANTIDAD m PA-001 CANTIDADES DE TUBERÍA 916m 1.10 m 0.70 m 0.10 EXCAVACIÓN PARA TUBERÍA DE 6 " DE DIÁMETRO Longitud Volumen de excavación Volumen de tubería Volumen de plantilla Volumen de relleno TUBERÍA 6" Tipo de relleno Compactado Suministro de Tuberia de Polietileno de Alta Densidad RD7 de 152.4 mm (6") 916m 549.60m³ 16.71m³ 54.96m³ 477.93m³ V.A.E.A V.A.E.A V.A.E.A V.A.E.A V.A.E.A V.A.E.A 2 4 5 6 9 10 53.87 52.03 47.33 43.07 40.14 37.66 28.25 20.78 11.43 2.02 S/ESC. DIRECCION DE LOS EMPUJES CODO B B TEE A A A B PULGADAS DIMENSIONES DE LOS ATRAQUES DE CONCRETO PARA LAS PIEZAS ESPECIALES LADO B EN CMS. MILIMETROS ALTURA EN CMS. LADO A EN CMS. VOLUMEN X ATRAQUE DIAM. NOMINAL DE LA PZA. ESP. 30 30 40 0.036 6" 152 EN m3 Y FORMA DE COLOCAR LOS ATRAQUES La caja tipo CT-1 es la marcada por las normas de CONAGUA Obra de captación (Pozo) CROQUIS DE LOCALIZACIÓN DATOS DE PROYECTO POBLACIÓN ACTUAL POBLACIÓN FUTURA DOTACIÓN GASTOS DE DISEÑO: GASTO MÁXIMO ANUAL (Qma) GASTO MÁXIMO DIARIO (Qmd) GASTO MÁXIMO HORARIO (Qmh) COEF. DE VARIACIÓN DIARIA COEF. DE VARIACIÓN HORARIA FUENTE DE ABASTECIMIENTO 6096 HABITANTES 7745 HABITANTES 125 litros/habitante/dia 11.21 l.p.s 15.69 l.p.s 24.32 l.p.s 1.4 1.55 AGUAS FREÁTICAS TIPO DE OBRA DE CAPTACIÓN POZO PROFUNDO TIPO DE SISTEMA BOMBEO ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA UNIDAD ZACATENCO INSTITUTO POLITECNICO NACIONAL MATERIA: AGUA POTABLE PROYECTO EJECUTIVO DEL SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE REVISÓ: IVONNE HERNANDEZ FLORES GRUPO: 7CM4 FECHA: 29-11-2012 DETALLE TANQUE DE REGULARIZACIÓN L-2 SANCHEZ GUTIERREZ ANGELICA SARAHI HERNANDEZ HERNANDEZ CLAUDIO ALBERTO GARCIA HUIZAR ROBERTO SIMBOLOGÍA NOTAS La carga disponible a N.T.N ( No al eje de la tubería) La ubicación del norte se rotó aproximadamente 108° hacia la izquierda. DETALLE DE TANQUE DE REGULARIZACIÓN (CISTERNA) 0+100.00 2164.51 2,111.00 53.51 0+100.00 2158.82 2,118.00 40.82 0+100.00 2154.24 2124.87 29.37 0+100.00 2150.98 2134.95 16.03 2 X 1/2" 1/2" VAEA PLANTA ESC. 1:1250 Tanque de regularización Tanque de regularización Obra de captación (Pozo Profundo) Respiradero S.L.A. Paso hombre Cárcamo S.L.A. Paso hombre Cárcamo S.L.A. Paso hombre Cárcamo S.L.A. Cárcamo Respiradero Respiradero Respiradero 5m 5m 5m 5m 5m 5m 5m 5m 2m 1m Escalera Marina Escalera Marina Escalera Marina Escalera Marina Válvula de Seccionamiento 6" 0.5m Respiradero 19 19 20 18 40 26.66 Acot:cm. Esc:s/e 16.51 PERFIL PLANTA Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero RESPIRADERO Extremidad Fo.Fo. de 6" V. de seccionamiento Extremidad Fo.Fo. de 6" V. de seccionamiento Extremidad Fo.Fo. de 6" V. de seccionamiento Extremidad Fo.Fo. de 6" V. de seccionamiento Tapa ciega Brida Codo Soldado de 6" Codo Soldado de 6" Codo Soldado de 6" Codo Soldado de 6" A la red de distribuciòn VALVULA DE SECCIONAMIENTO EXTREMIDAD DE FO FO DE 6" 20.45m 20.45m 3.5m Tuberia de 6" Tuberia de 6" Tuberia de 6" Tuberia de 6" Longitud de tuberia de 6"= 20.31m Esc:s/e Esc:s/e Brida Extremidad Fo.Fo. de 6" 5m 5m 5m 5m 20.45m UBICACIÓN VILLA GARCIA, ZACATECAS UBICACIÓN VILLA GARCIA, ZACATECAS caja de valvula tipo CT-1 H = 40 m h2 =23. 67 m h 1 = 16.33 m 10 m 2,261 2,251 2,241 2,231 2,221 2,211 2,201 2,191 2,181 2,171 2,161 2,151 2,141 2,131 2,121 2,111 2,101 VAEA VAEA VAEA Linea Estatica Desnivel topografico=36m Presion en la Descarga=2m Sumatoria de Perdidas=5.81m Sobrepresion=9.05m Linea de Sobrepresion Profundidad del Pozo=96m Carga Dinamica Total=148.87m Llegada a la cisterna Linea Piezometrica ELEVACION (m) NIVEL DE ZANJA (m) TERRENO (m) 0+000.00 2,112.00 2,111.00 0+020.00 2,111.77 2,110.77 0+040.00 2,111.54 2,110.54 0+060.00 2,111.46 2,110.46 0+080.00 2,111.52 2,110.52 0+100.00 2,112.00 2,111.00 0+120.00 2,112.57 2,111.57 0+140.00 2,113.15 2,112.15 0+160.00 2,113.72 2,112.72 0+180.00 2,114.28 2,113.28 0+200.00 2,114.85 2,113.85 0+220.00 2,115.35 2,114.34 0+240.00 2,115.83 2,114.83 0+260.00 2,116.31 2,115.31 0+280.00 2,116.79 2,115.79 0+300.00 2,117.27 2,116.27 0+320.00 2,117.74 2,116.74 0+340.00 2,118.05 2,117.05 0+360.00 2,118.20 2,117.20 0+380.00 2,118.29 2,117.29 0+400.00 2,118.36 2,117.36 0+420.00 2,118.43 2,117.43 0+440.00 2,118.50 2,117.50 0+460.00 2,118.57 2,117.57 0+480.00 2,118.65 2,117.65 0+500.00 2,118.99 2,117.99 0+520.00 2,119.94 2,118.94 0+540.00 2,121.87 2,120.87 0+560.00 2,123.81 2,122.81 0+580.00 2,125.44 2,124.44 0+600.00 2,126.56 2,125.56 0+620.00 2,127.68 2,126.68 0+640.00 2,128.81 2,127.81 0+660.00 2,129.93 2,128.93 0+680.00 2,131.06 2,130.06 0+700.00 2,132.18 2,131.18 0+720.00 2,133.29 2,132.29 0+740.00 2,134.42 2,133.42 0+760.00 2,135.95 2,134.94 0+780.00 2,137.82 2,136.82 0+800.00 2,139.70 2,138.69 0+820.00 2,141.44 2,140.44 0+840.00 2,142.91 2,141.90 0+860.00 2,144.38 2,143.37 0+880.00 2,145.84 2,144.84 0+900.00 2,147.26 2,146.26 0+920.00 2,148.19 2,147.19 KILOMETRAJE PIEZOMETRICA (m) Tuberia de Polietileno de Alta Densidad RD7 de 152.40 mm (6") 2,164.87 2,164.50 2,164.13 2,163.76 2,163.40 2,163.03 2,162.66 2,162.29 2,161.92 2,161.55 2,161.18 2,160.81 2,160.45 2,160.08 2,159.71 2,159.34 2,158.97 2,158.60 2,158.23 2,157.86 2,157.50 2,157.13 2,156.76 2,156.39 2,156.02 2,155.65 2,155.28 2,154.91 2,154.55 2,154.18 2,153.81 2,153.44 2,153.07 2,152.70 2,152.33 2,151.96 2,151.60 2,151.23 2,150.86 2,150.49 2,150.12 2,149.75 2,149.38 2,149.01 2,148.65 2,148.28 \A1;40 \A1;26.66 \A1;16.51 CROQUIS DE LOCALIZACIÓN DATOS DE PROYECTO POBLACIÓN ACTUAL POBLACIÓN FUTURA DOTACIÓN GASTOS DE DISEÑO: GASTO MÁXIMO ANUAL (Qma) GASTO MÁXIMO DIARIO (Qmd) GASTO MÁXIMO HORARIO (Qmh) COEF. DE VARIACIÓN DIARIA COEF. DE VARIACIÓN HORARIA FUENTE DE ABASTECIMIENTO 6096 HABITANTES 7745 HABITANTES 125 litros/habitante/dia 11.21 l.p.s 15.69 l.p.s 24.32 l.p.s 1.4 1.55 MANANTIAL TIPO DE OBRA DE CAPTACIÓN CAJA CAPTADORA TIPO DE SISTEMA GRAVEDAD ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA UNIDAD ZACATENCO INSTITUTO POLITECNICO NACIONAL MATERIA: AGUA POTABLE PROYECTO EJECUTIVO DEL SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE REVISÓ: IVONNE HERNANDEZ FLORES GRUPO: 7CM4 FECHA: 29-11-2012 PLANO DE PROYECTO DE LA LÍNEA DE CONDUCCIÓN POR GRAVEDAD L-1 SANCHEZ GUTIERREZ ANGELICA SARAHI HERNANDEZ HERNANDEZ CLAUDIO ALBERTO GARCIA HUIZAR ROBERTO SIMBOLOGÍA 0+100 2160 0+200 2155.5 0+300 2151.6 0+400 2148.7 0+500 2146.7 0+600 2145.6 0+700 2144.9 0+800 2144.5 0+900 2144.3 1+000 2143.9 1+100 2143.2 1+200 2142.2 1+300 2141.1 1+400 2140.3 1+500 2139.9 1+600 2139.8 1+700 2139.8 1+800 2139.6 2139.1 Clase y tipo de tuberia Elevación piezométrica Carga disponible m.c.a. Elevación de Terreno Cadenamiento 0+000 2110 2120 2130 2140 2150 2160 2159.42 2158.85 2158.27 2157.7 2157.12 2156.54 2155.96 2155.38 2154.81 2154.23 2153.65 2153.07 2152.50 2151.92 2151.35 2150.77 2150.19 2149.61 2160 0.00 3.92 7.25 9.57 11.00 11.52 11.64 11.46 11.08 10.91 11.03 11.45 11.97 12.20 12.02 11.55 10.97 10.59 10.51 Q= 15.69 l.p.s S1 = 0.0050 V=0.86 m/s LÍNEA ESTÁTICA TUBERIA DE FIBRO-CEMENTO DE 6" DE DIÁMETRO CLASE A-7 L= 2828.37 m PI 1 PI 2 PI 3 0+000 0+100 0+200 0+300 0+400 0+500 0+600 0+700 0+800 0+900 1+000 1+100 1+200 1+200 1+300 1+400 1+500 1+600 1+700 1+800 1' 2 3 4 5 6 7 1 CAJA CAPTADORA LÍNEA PIEZOMÉTRICA PLANTA ESC. 1:2000 F-C 6" Ø F-C 6" Ø 6 X 2" 2 X 1/2" 1/2" VAEA 1' 10 8 5 CT-1 CT-1 F-C 6" Ø F-C 6" Ø 45° 11°15´ 45° F-C 6" Ø F-C 6" Ø 11°15´ F-C 6" Ø F-C 6" Ø 6 x 4" F-C 6" Ø F-C 4" Ø 6 x 2" 2" F-C 6" Ø F-C 6" Ø 9 7 2 3 4 6 11 0.10 0.60 m 1.05 m EXCAVACIÓN PARA TUBERÍA DE 4 " DE DIÁMETRO 1.10 m 0.70 m 0.10 EXCAVACIÓN PARA TUBERÍA DE 6 " DE DIÁMETRO CLAVE CONCEPTO UNIDAD CANTIDAD PA-001 m PA-002 m CANTIDADES DE TUBERÍA Suministro de tubería de fibrocemento clase A-5 de 6" de diámetro. Suministro de tubería de fibrocemento clase A-5 de 4" de diámetro, 471.73 2828.37 TUBERÍA 4" Longitud Volumen de excavación Volumen de tubería Volumen de plantilla Volumen de relleno TUBERÍA 6" 471.63 m 2828.37 m 297.13 m3 2177.84 m3 3.82 m3 51.59 m3 28.29 m3 197.98 m3 265.02 m3 1928.27 m3 TOTAL 3,300.00 m 2,474.97 m3 55.41 m3 226.27 m3 2,193.297 m3 Tipo de relleno Compactado Compactado CANTIDADES DE OBRA Desfogue V.A.E.A Tuberia 4" Tuberia 6" Caja Captadora 3 Número de cruceros NOTAS La carga disponible a N.T.N ( No al eje de la tubería) La ubicación del norte se rotó aproximadamente 108° hacia la izquierda. 1+119 1+238.77 1+734.51 1' 5 2 7 CROQUIS DE LOCALIZACIÓN DATOS DE PROYECTO POBLACIÓN ACTUAL POBLACIÓN FUTURA DOTACIÓN GASTOS DE DISEÑO: GASTO MÁXIMO ANUAL (Qma) GASTO MÁXIMO DIARIO (Qmd) GASTO MÁXIMO HORARIO (Qmh) COEF. DE VARIACIÓN DIARIA COEF. DE VARIACIÓN HORARIA FUENTE DE ABASTECIMIENTO 6096 HABITANTES 7745 HABITANTES 125 litros/habitante/dia 11.21 l.p.s 15.69 l.p.s 24.32 l.p.s 1.4 1.55 MANANTIAL TIPO DE OBRA DE CAPTACIÓN CAJA CAPTADORA TIPO DE SISTEMA GRAVEDAD ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA UNIDAD ZACATENCO INSTITUTO POLITECNICO NACIONAL MATERIA: AGUA POTABLE PROYECTO EJECUTIVO DEL SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE REVISÓ: IVONNE HERNANDEZ FLORES GRUPO: 7CM4 FECHA: 29-11-2012 PLANO DE PROYECTO DE LA LÍNEA DE CONDUCCIÓN POR GRAVEDAD L-2 SANCHEZ GUTIERREZ ANGELICA SARAHI HERNANDEZ HERNANDEZ CLAUDIO ALBERTO GARCIA HUIZAR ROBERTO SIMBOLOGÍA 1' 10 8 5 CT-1 CT-1 F-C 6" Ø F-C 6" Ø 45° 11°15´ 45° F-C 6" Ø F-C 6" Ø 11°15´ F-C 6" Ø F-C 6" Ø 6 x 4" F-C 6" Ø F-C 4" Ø 6 x 2" 2" F-C 6" Ø F-C 6" Ø 9 7 2 3 4 6 11 Desfogue V.A.E.A Tuberia 4" Tuberia 6" 3 Número de cruceros NOTAS La carga disponible a N.T.N ( No al eje de la tubería) La ubicación del norte se rotó aproximadamente 108° hacia la izquierda. 1+800 1+900 7 2+000 2+100 2+200 2+300 2+400 2+500 2+600 2+700 2+800 2+900 3+000 3+100 3+200 3+300 8 9 10 Tanque de regularización 1+800 1+900 2139.1 2137.3 2149.61 2149.04 10.51 11.74 2+000 2135.4 2132.9 2+300 2+400 2126.7 2+500 2123.1 2+600 2120.0 2+700 2117.5 2+800 2115.7 2+900 2114.1 3+000 2113.1 3+100 2112.2 3+200 2111.4 3+300 2110.7 2110.0 Clase y tipo de tuberia Elevación piezométrica Carga disponible m.c.a. Elevación de Terreno Cadenamiento 2+100 2148.45 2147.88 2145.57 2145.00 2144.42 2143.84 2140.08 2135.07 2130.05 2125.03 2120 13.05 14.98 20.03 23.15 25.57 27.5 28.72 29.74 26.98 22.87 18.65 14.33 10.00 2110 2120 2140 2130 Q= 15.69 l.p.s V=1.93m/s S2 = 0.050 CAMBIO DE DIÁMETRO TUBERIA DE FIBRO-CEMENTO DE 6" DE DIÁMETRO CLASE A-7 L= 2828.37 m TUBERIA DE FIBRO-CEMENTO DE 4" DE DIÁMETRO CLASE A-7 L= 471.63 m h2 =23. 67 m h 1 = 16.33 m H = 40 m 2146.15 2146.73 2140 2150 2160 10 m 2+200 2130.0 2147.30 17.3 Q= 15.69 l.p.s S1 = 0.0050 V=0.86 m/s LÍNEA ESTÁTICA LÍNEA PIEZOMÉTRICA DETALLE CAJA TIPO CT-1 B . A G U A P O T A L E C O P L A D E M U N C . N . A MARCO DE Fo.Fo. 61.5 50 50 61.5 50 50 TAPA DE Fo.Fo. A A B 50 48 61.5 67.5 CORTE B-B 3 3.5 CORTE A-A S/ESC. DIRECCION DE LOS EMPUJES CODO TEE PULGADAS DIMENSIONES DE LOS ATRAQUES DE CONCRETO PARA LAS PIEZAS ESPECIALES LADO B EN CMS. MILIMETROS ALTURA EN CMS. LADO A EN CMS. VOLUMEN X ATRAQUE DIAM. NOMINAL DE LA PZA. ESP. 30 30 40 0.036 6" 152 EN m3 A A B B A B SIMBOLO CONCEPTO UNIDAD CANTIDAD Tee de Fo Fo de 6 x 2" de Ø (152.44 x 50.8 mm) Codo de FoFo de 6" de Ø x 45° Codo de FoFo de 6" de Ø x 11°15' Reduccion de Fo Fo de 6 x 4" de Ø (151.4 x 101.6 mm) Reducciòn de Fo.Fo. de 2 x1/2" de Ø ( 50 x 12.7 mm) Extremidad de FoFo de 6" de Ø (151.4 mm) Extremidad de FoFo de 4" de Ø (101.6 mm) Junta gibault de 6" de Ø (151.4 mm) Junta gibault de 4" de Ø (101.6 mm) valvula de compuerta de 2" de Ø (50 mm) Valvula de admisión y expulsión de aire bridada de 1/2" de Ø (12.7 mm) Caja de valvula tipo CT-1 Pza Pza Pza Pza Pza Pza Pza Pza Pza Pza Pza Caja 7 2 2 2 4 21 1 21 1 3 4 7 LISTADO DE PIEZAS ESPECIALES CT valvula de compuerta de 1/2" de Ø (12.7 mm) Pza 4 Y FORMA DE COLOCAR LOS ATRAQUES CROQUIS DE LOCALIZACIÓN DATOS DE PROYECTO POBLACIÓN ACTUAL POBLACIÓN FUTURA DOTACIÓN GASTOS DE DISEÑO: GASTO MÁXIMO ANUAL (Qma) GASTO MÁXIMO DIARIO (Qmd) GASTO MÁXIMO HORARIO (Qmh) COEF. DE VARIACIÓN DIARIA COEF. DE VARIACIÓN HORARIA FUENTE DE ABASTECIMIENTO 6096 HABITANTES 7745 HABITANTES 125 litros/habitante/dia 11.21 l.p.s 15.69 l.p.s 24.32 l.p.s 1.4 1.55 MANANTIAL TIPO DE OBRA DE CAPTACIÓN CAJA CAPTADORA TIPO DE SISTEMA GRAVEDAD ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA UNIDAD ZACATENCO INSTITUTO POLITECNICO NACIONAL MATERIA: AGUA POTABLE PROYECTO EJECUTIVO DEL SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE REVISÓ: IVONNE HERNANDEZ FLORES GRUPO: 7CM4 FECHA: 29-11-2012 DETALLE OBRA DE CAPTACIÓN (CAJA CAPTADORA) L-3 SANCHEZ GUTIERREZ ANGELICA SARAHI HERNANDEZ HERNANDEZ CLAUDIO ALBERTO GARCIA HUIZAR ROBERTO SIMBOLOGÍA NOTAS La carga disponible a N.T.N ( No al eje de la tubería) La ubicación del norte se rotó aproximadamente 108° hacia la izquierda. Respiradero S.L.A. Paso hombre Cárcamo S.L.A. Paso hombre Cárcamo S.L.A. Paso hombre Cárcamo S.L.A. Paso hombre Cárcamo Respiradero Respiradero Respiradero Paso hombre Respiradero Muro Gavión S.L.A. Cárcamo Respiradero Muro Gavión DETALLE DE OBRA DE CAPTACIÓN (CAJA CAPTADORA) 5m 5m 5m 5m 5m 5m 5m 5m 5m 5m 5m 5m 5m 5m 5m 2m 1m F-C 6" Ø F-C 6" Ø 6 X 2" 2 X 1/2" 1/2" VAEA PLANTA ESC. 1:2000 9 10 8 7 Tanque de regularización Tanque de regularización Escalera Marina Escalera Marina Escalera Marina Escalera Marina Escalera Marina Válvula de Seccionamiento 6" 0.5m Respiradero 19 19 20 18 40 26.66 Acot:cm. Esc:s/e 16.51 PERFIL PLANTA Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero Paso hombre Respiradero RESPIRADERO Extremidad Fo.Fo. de 6" V. de seccionamiento Extremidad Fo.Fo. de 6" V. de seccionamiento Extremidad Fo.Fo. de 6" V. de seccionamiento Extremidad Fo.Fo. de 6" V. de seccionamiento Extremidad Fo.Fo. de 6" V. de seccionamiento Tapa ciega Brida Codo Soldado de 6" Codo Soldado de 6" Codo Soldado de 6" Codo Soldado de 6" Codo Soldado de 6" A la linea de conducciòn VALVULA DE SECCIONAMIENTO EXTREMIDAD DE FO FO DE 6" 25.6m 25.6m 3.5m 25m Tuberia de 6" Tuberia de 6" Tuberia de 6" Tuberia de 6" Tuberia de 6" Longitud de tuberia de 6"= 24.70m Esc:s/e Esc:s/e Brida Extremidad Fo.Fo. de 6" UBICACIÓN VILLA GARCIA, ZACATECAS UBICACIÓN VILLA GARCIA, ZACATECAS UBICACIÓN VILLA GARCIA, ZACATECAS \A1;1.00m \A1;0.30 MIN. \A1;TUBERIA DE POLIETILENO DE ALTA DENSIDAD LONGITUD VARIABLE \A1;0.30 m MINIMO \A1;0.85 m APROX. \A1;\fArial|b0|i0|c0|p34;0.125 \A1;\fArial|b0|i0|c0|p34;0.125 \A1;e \A1;PROF. VARIABLE \A1;Dn \A1;Bd A A B B A B B A \A1;a \A1;e \A1;a \A1;Y \A1;X \A1;e \A1;e \A1;c \A1;10 \A1;10 \A1;h \A1;e \A1;e \A1;a \A1;e \A1;0.10 PERALTE \fArial|b0|i0|c0;\c0;EXCAVACION \fArial|b1|i0|c0;\c255;9.691 \fArial|b0|i0|c0;\c0;m 3 \fArial|b0|i0|c0;\c0;PLANTILLA \fArial|b1|i0|c0;\c255;874 \fArial|b0|i0|c0;\c0;m 3 \fArial|b0|i0|c0;\c0;RELLENO \fArial|b1|i0|c0;\c255;8.705 \fArial|b0|i0|c0;\c0;m 3 \fArial|b0|i0|c0;\c0;ACARREO \fArial|b1|i0|c0;\c255;12.598 \fArial|b0|i0|c0;\c0;m 3 \fArial|b0|i0|c0;\c0;TRAZO Y NIVELACION \fArial|b1|i0|c0;\c255;10.138 \fArial|b0|i0|c0;\c0;m 2 \A1;variable \A1;0.15 Valvula de compuerta de FoFo bridada de 2''d Codo 45° liso de PAD de 4''d Reducción 6"x2" d liso de PAD \W9.98050; PIEZAS \W9.86769; 23 \W9.98050; PIEZAS 6 \W9.98050; PIEZAS \W9.89409; 8 \W9.98050; PIEZAS \W9.94130; CANTIDAD \W9.96203; UNIDAD \W9.86602; SIMBOLO \W9.89409; 8 \W9.98050; PIEZAS Caja de operación de valvula Tipo 2 \W9.75335; 3 \W9.98050; PIEZAS CT-2 \W8.59742; CANTIDADES DE PIEZAS ESPECIALESDE PIEZAS ESPECIALES Valvula de compuerta de FoFo bridada de 4''d \W9.98050; PIEZAS Tee de 6"x2" d liso de PAD \W9.86421; 12 \W9.98050; PIEZAS Reducción 4"x2" d liso de PAD \W9.89405; 9 \W9.98050; PIEZAS Reducción 6"x4" liso de PAD \W9.86396; 14 \W9.92098; \W9.98050; PIEZAS Reducción 6"x4" d liso de PAD \W9.89409; 8 \W9.98050; PIEZAS Reducción 6"x 2" liso de PAD Cruz de 6"x6" d liso de PAD \W9.89510; 2 \W9.98050; PIEZAS \W9.89510; 2 \W9.98050; PIEZAS Cruz de 2"x2" d liso de PAD Manguito portabrida 6" d (152.4mm) liso de PAD \W9.50825; 3 \W9.98050; PIEZAS Caja de operación de valvula Tipo 9 \W5.52397; 11 \W5.71985; \W9.98050; PIEZAS CT-9 Caja de operación de valvula Tipo 12 \W5.66701; 2 \W9.98050; PIEZAS CT-12 Valvula de compuerta de FoFo bridada de 6''d \W9.89757; 1 \W9.98050; PIEZAS Codo 45° liso de PAD de 6''d \W9.89510; 2 \W9.98050; PIEZAS Codo 45° liso de PAD de 8''d \W9.89426; 0 \W9.98050; PIEZAS Codo 45° liso de PAD de 2''d \W9.86382; 16 \W9.98050; PIEZAS Codo 90° liso de PAD de 2''d \W9.86769; 23 \W9.98050; PIEZAS Codo 90° liso de PAD de 6''d \W9.89510; 2 \W9.98050; PIEZAS Tee de 2"x2" d liso de PAD \W9.89566; 4 \W9.98050; PIEZAS \W9.89566; 4 \W9.98050; PIEZAS Tee de 4"x4" d liso de PAD Tee de 6"x6" d liso de PAD \W9.89426; 0 \W9.98050; PIEZAS Tee de 6"x3" d liso de PAD \W9.89566; 4 \W9.98050; PIEZAS Cruz de 6"x2" d liso de PAD portabrida 6" d liso de PAD \W9.26856; 14 \W9.98050; PIEZAS portabrida 2" d liso de PAD \W9.50825; 3 \W9.98050; PIEZAS Caja de operación de valvula Tipo 1 \W9.75593; 0 \W9.98050; PIEZAS CT-1 \W9.86358; 15 2150 2145 2140 2135 2130 2125 2120 2115 2135 2130 2125 2120 2115 L=22.24m L=84.92m L=173.08m L=40.96m L=30.54m L=86.43m L=31.31m L=46.76m L=89.15m L=48.31m L=26.21m L=37.08m L=29.27m L=57.59m L=55.87m L=40.04m L=31.36m L=27.74m L=53.78m L=48.37m L=25.61m L=71.53m L=84.69m L=84.92m L=126.09m L=73.62m L=96.79m L=60.27m L=29.94m L=81.76m L=60.86m L=51.59m L=52.59m L=14.46m L=60.94m L=89.41m L=51.97m L=6.71m L=68.58m L=42.09m L=11.31m L=72.90m L=55.54m L=62.01m L=21.27m L=53.00m L=30.33m L=12.33m L=38.09m L=115.38m L=99.24m L=165.90m L=94.86m L=26.27m L=26.27m L=45.65m L=45.73m L=51.17m L=51.17m L=81.76m L=29.94m L=60.27m L=31.31m L=41.25m L=85.84m L=44.52m L=78.55m L=59.06m L=236.68m L=252.35m L=100.29m L=293.88m L=165.90m L=99.24m L=115.38m L=14.46m L=52.68m L=4.46m L=66.10m L=60.94m L=51.59m L=45.73m L=52.68m L=52.59m L=73.67m L=72.71m L=78.55m L=71.15m L=45.65m L=39.87m L=66.10m L=293.88m L=126.38m L=33.93m L=116.22m L=69.94m L=94.86m L=69.94m L=47.46m L=37.22m L=62.82m L=68.42m L=48.05m L=43.77m L=32.50m L=67.10m L=85.95m L=201.71m L=613.40m 36 2133.27 2119.06 14.21 30 2133.27 2118.55 14.72 29 2133.27 2115.21 18.06 28 2133.33 2115.79 17.54 27 2133.35 2115.88 17.47 26 2133.36 2115.35 18.01 25 2133.40 2112.20 21.20 47 2133.26 2112.15 21.12 46 2133.26 2113.94 19.32 45 2133.26 2116.98 16.28 44 2133.26 2117.17 16.10 43 2133.26 2118.02 15.24 42 2133.26 2117.61 15.65 41 2133.26 2116.66 16.60 40 2133.26 2116.85 16.41 39 2133.26 2115.92 17.34 38 2133.26 2117.63 15.64 37 2133.27 2117.30 15.97 31 2133.23 2121.82 11.41 32 2133.24 2117.13 16.11 33 2133.24 2117.63 15.61 34 2133.24 2116.96 16.28 35 2133.25 2116.28 16.97 49 2133.11 2118.13 14.98 48 2133.17 2116.03 17.14 201 2133.20 2112.87 20.33 200 2133.17 2113.36 19.81 199 2133.09 2112.51 20.58 197 2133.03 2111.04 21.99 196 2133.03 2114.16 18.86 195 2133.02 2113.50 19.52 202 2132.98 2114.40 18.58 61 2132.79 2120.74 12.05 60 2132.82 2116.04 16.78 59 2132.85 2114.67 18.18 58 2132.85 2114.41 18.43 57 2132.88 2112.62 20.26 56 2132.90 2113.94 18.96 55 2132.91 2113.83 19.08 54 2132.95 2113.57 19.38 53 2132.98 2115.68 17.30 52 2133.03 2114.60 18.42 51 2133.04 2115.51 17.53 50 2133.08 2116.93 16.15 17 2133.75 2111.70 22.05 16 2133.87 2111.64 22.24 7 2134.25 2111.55 22.70 6 2134.37 2112.04 22.33 5 2134.48 2110.94 23.55 4 2134.13 2107.51 26.62 96 2133.57 2106.14 27.43 192 2133.00 2107.12 25.88 193 2133.01 2109.99 23.02 194 2133.01 2110.09 22.91 198 2133.01 2110.18 22.83 8 2134.67 2111.13 23.54 9 2134.90 2111.06 23.85 10 2134.92 2111.03 23.89 11 2135.28 2110.39 24.89 12 2136.76 2108.22 28.54 13 2138.51 2109.26 29.25 3 2138.31 2110.20 28.11 15 2134.39 2111.59 22.80 14 2134.65 2111.37 23.29 188 2133.48 2111.45 22.03 187 2133.23 2111.70 21.53 206 2133.26 2121.76 11.51 205 2133.26 2115.51 17.75 20 2133.74 2114.38 19.36 19 2133.74 2114.54 19.21 21 2133.74 2114.43 19.31 22 2133.74 2114.58 19.16 23 2133.74 2114.84 18.90 24 2133.74 2115.10 18.64 18 2133.74 2112.44 21.30 93 2128.08 2108.91 19.18 2 2140.41 2109.70 30.71 1 2147.30 2144.30 3.00 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 93 96 187 188 191 192 193 194 195 196 197 198 199 200 201 202 204 205 206 CROQUIS DE LOCALIZACIÓN DATOS DE PROYECTO POBLACIÓN ACTUAL POBLACIÓN FUTURA DOTACIÓN GASTOS DE DISEÑO: GASTO MÁXIMO ANUAL (Qma) GASTO MÁXIMO DIARIO (Qmd) GASTO MÁXIMO HORARIO (Qmh) COEF. DE VARIACIÓN DIARIA COEF. DE VARIACIÓN HORARIA FUENTE DE ABASTECIMIENTO 6096 HABITANTES 7745 HABITANTES 125 litros/habitante/dia 11.21 l.p.s 15.69 l.p.s 24.32 l.p.s 1.4 1.55 AGUAS FREÁTICAS TIPO DE OBRA DE CAPTACIÓN POZO PROFUNDO TIPO DE SISTEMA BOMBEO ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA UNIDAD ZACATENCO INSTITUTO POLITECNICO NACIONAL MATERIA: AGUA POTABLE PROYECTO EJECUTIVO DEL SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE REVISÓ: IVONNE HERNANDEZ FLORES GRUPO: 7CM4 FECHA: 29-11-2012 PLANO DE RED DE DISTRIBUCIÒN R-1 SANCHEZ GUTIERREZ ANGELICA SARAHI HERNANDEZ HERNANDEZ CLAUDIO ALBERTO GARCIA HUIZAR ROBERTO SIMBOLOGÍA Crucero Cota Piezomètrica Cota de Terreno NOTAS Carga Disponible 2 2140.41 2109.70 30.71 Nodo (Crucero) CROQUIS DE LOCALIZACIÓN UBICACIÓN VILLA GARCIA, ZACATECAS DATOS DE PROYECTO POBLACIÓN ACTUAL POBLACIÓN FUTURA DOTACIÓN GASTOS DE DISEÑO: GASTO MÁXIMO ANUAL (Qma) GASTO MÁXIMO DIARIO (Qmd) GASTO MÁXIMO HORARIO (Qmh) COEF. DE VARIACIÓN DIARIA COEF. DE VARIACIÓN HORARIA FUENTE DE ABASTECIMIENTO 6096 HABITANTES 7745 HABITANTES 125 litros/habitante/dia 11.21 l.p.s 15.69 l.p.s 24.32 l.p.s 1.4 1.55 AGUAS FREÁTICAS TIPO DE OBRA DE CAPTACIÓN POZO PROFUNDO TIPO DE SISTEMA BOMBEO ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA UNIDAD ZACATENCO INSTITUTO POLITECNICO NACIONAL MATERIA: AGUA POTABLE PROYECTO EJECUTIVO DEL SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE REVISÓ: IVONNE HERNANDEZ FLORES GRUPO: 7CM4 FECHA: 29-11-2012 PLANO DE RED DE DISTRIBUCIÒN R-2 SANCHEZ GUTIERREZ ANGELICA SARAHI HERNANDEZ HERNANDEZ CLAUDIO ALBERTO GARCIA HUIZAR ROBERTO SIMBOLOGÍA Crucero Cota Piezomètrica Cota de Terreno NOTAS Carga Disponible 2 2140.41 2109.70 30.71 Nodo (Crucero) 9 5 7 6 5 10 2 CORTE B-B NIV. DE PISO TERMINADO TRIANGULAR 1 RANURAS INTERNAS DE DE SECCION TRANSVERSAL No. 1 2 3 4 5 6 7 8 MEDIDOR CONCEPTO TAPON MACHO 19 mm (3/4"). DE 6,4,3 Y 2" DE DIAMETRO SUJETADOR P.T. DE 13 mm Ø ABRAZADERA PARA P.V.C. 1.00m 0.30 MIN. NIVEL DE ANDADOR TUBERIA DE POLIETILENO DE ALTA DENSIDAD LONGITUD VARIABLE COLOQUESE UNA ABRAZADERA EN CADA POSTE DEL MARCO TUBO FLEXIBLE DE POLIETILENO DE ALTA DENSIDAD DE 19 mm (3/4") CODO COMBINADO DE POLIETILENO A FIERRO GALVANIZADO 19 mm (3/4") TUBO RIGIDO DE FIERRO GALVANIZADO 19 mm (3/4") TEE DE FIERRO GALVANIZADO DE 19mm x 19mm (3/4" x 3/4") CODO A 90° DE FIERRO GALVANIZADO DE 19 mm (3/4") VALVULA DE GLOBO DE BRONCE, ROSCA HEMBRA 19 mm (3/4") 0.30 m MINIMO CONCEPTO CONEXION A RED DE AGUA POTABLE, PVC Ø VARIABLE 2 1 No. 2 1 EJE TUBO ABRAZADERA DE P.V.C. PARA TUBERIA DE P.V.C. SERIE INGLESA EN DIÁMETROS DE 4,3 Y 2" ( PARA UNIFAMILIAR ) DETALLE DE TOMA DOMICILIARIA VIENE DE RED CORTE A-A ALIMENTACION A CASA1 2 ACOT: mts INTRADOMICILIARIA INSTLACION HIDRAULICA 5 ESCALA: S/E 6 3 3 3 N.P.T. 3 0.85 m APROX. \fArial|b0|i0|c0|p34;0.125 3 \fArial|b0|i0|c0|p34;0.125 6 7 5 4 8 3 LLAVE DE NARIZ DE 19 mm (3/4"). 9 variable 0.15 Tuberia de PAD de 6" de Diàmetro Tuberia de PAD de 4" de Diàmetro Tuberia de PAD de 2" de Diàmetro Vàlvula de Seccionamiento Tuberia de PAD de 6" de Diàmetro Tuberia de PAD de 4" de Diàmetro Tuberia de PAD de 2" de Diàmetro Vàlvula de Seccionamiento 2110 2105 2100 2105 2110 2115 2120 L=17.51m L=52.01m L=104.50m L=133.63m L=52.95m L=20.87m L=110.68m L=101.93m L=33.72m L=1.86m L=1.86m L=45.50m L=50.33m L=88.83m L=58.42m L=43.89m L=64.95m L=34.06m L=28.34m L=36.00m L=82.67m L=52.67m L=150.33m L=58.42m L=66.46m L=52.01m L=17.51m L=51.73m L=56.57m L=47.44m L=30.54m L=32.01m L=30.36m L=73.27m L=47.39m L=55.05m L=76.58m L=17.33m L=40.48m L=23.90m L=95.81m L=40.24m L=30.36m L=28.44m L=63.54m L=62.98m L=66.46m L=88.83m L=19.89m L=46.36m L=59.60m L=46.36m L=19.89m L=50.33m L=45.50m L=44.00m L=55.90m L=82.67m L=36.00m L=28.34m L=93.20m L=57.22m L=99.47m L=56.57m L=55.90m L=44.00m L=30.86m L=44.50m L=6.78m L=57.22m L=41.41m L=42.82m L=43.89m L=99.47m L=6.78m L=54.53m L=49.45m L=47.44m L=126.27m L=27.56m L=123.73m L=76.58m L=73.26m L=124.65m L=64.31m L=103.70m L=54.71m L=30.36m L=32.01m L=30.54m L=49.45m L=54.53m L=116.22m L=205.28m L=54.15m L=16.93m L=81.66m L=25.56m L=110.61m L=41.44m L=40.87m L=19.23m L=30.63m L=32.08m L=14.42m L=40.57m L=57.43m L=22.90m L=43.67m L=45.04m L=51.23m L=50.98m L=107.14m L=72.46m L=33.72m L=25.14m L=29.26m L=42.72m L=110.68m L=20.87m L=203.90m L=51.79m L=101.93m L=72.46m L=155.21m L=59.81m L=203.90m L=52.95m L=51.79m L=27.83m L=25.14m L=29.26m L=27.83m L=0.79m L=45.04m L=65.79m L=194.84m L=169.88m L=73.26m L=55.05m L=47.39m L=73.27m L=54.71m L=59.81m L=58.92m L=0.79m L=107.14m L=34.36m L=41.11m L=39.71m L=64.91m L=22.90m L=57.43m L=11.26m L=63.70m L=63.70m L=35.34m L=66.03m L=155.21m L=58.92m L=76.69m L=55.23m L=45.04m L=55.23m L=49.26m L=50.76m L=65.79m L=66.03m L=35.34m L=50.76m L=147.62m L=62.24m L=54.74m L=194.84m L=76.69m L=22.73m L=26.98m L=42.38m L=49.26m L=3.34m L=135.73m L=42.38m L=154.03m L=48.65m L=147.62m L=50.98m L=51.23m L=55.15m L=34.36m L=55.15m L=45.04m L=60.30m L=41.11m L=60.30m L=43.67m L=64.91m L=39.71m L=20.60m L=15.59m L=34.34m L=29.66m L=12.47m L=22.73m L=43.14m L=48.65m L=74.91m L=48.31m L=62.24m L=11.26m L=40.57m L=14.42m L=158.59m L=38.94m L=15.59m L=20.60m L=135.73m L=32.08m L=30.63m L=182.71m L=70.68m L=158.59m L=19.23m L=125.07m L=40.62m L=25.10m L=58.89m L=46.28m L=182.71m L=25.10m L=12.83m L=40.62m L=50.04m L=145.72m L=94.73m L=134.68m L=294.07m L=58.89m L=67.90m L=38.50m L=21.51m L=193.26m L=118.75m L=45.42m L=48.55m L=37.69m L=19.16m L=53.92m L=142.49m L=53.92m L=171.37m L=82.77m L=142.49m L=43.14m L=82.77m L=168.66m L=171.37m L=114.62m L=114.62m L=168.66m L=42.72m L=75.13m L=30.22m L=75.13m L=69.84m L=69.84m 203 2132.83 2113.93 18.90 204 2132.79 2114.18 18.61 63 2132.72 2112.86 19.86 62 2132.75 2120.45 12.30 97 2133.34 2105.13 28.20 98 2133.33 2105.32 28.00 99 2133.26 2105.72 27.54 77 2133.21 2105.75 27.46 76 2133.17 2106.55 26.62 75 2133.12 2106.57 26.54 189 2133.06 2106.76 26.30 65 2133.00 2107.24 25.75 64 2132.99 2108.03 24.96 190 2132.99 2109.19 23.80 191 2133.00 2106.34 26.66 69 2128.72 2118.46 10.26 68 2128.78 2113.74 15.05 67 2132.63 2111.19 21.44 73 2131.73 2110.76 20.97 72 2130.69 2110.84 19.85 71 2128.56 2110.67 17.89 70 2128.59 2113.75 14.84 152 2128.29 2113.03 15.27 148 2128.32 2111.52 16.81 147 2128.24 2110.02 18.22 146 2128.20 2108.73 19.47 167 2128.17 2108.61 19.56 166 2128.15 2107.41 20.73 165 2128.13 2106.07 22.06 164 2128.12 2105.44 22.69 163 2128.12 2106.72 21.40 162 2128.11 2106.50 21.62 161 2128.13 2111.51 16.62 160 2128.13 2110.63 17.50 159 2128.14 2110.04 18.10 158 2128.15 2108.78 19.36 157 2128.19 2109.29 18.90 156 2128.20 2110.40 17.80 155 2128.21 2111.24 16.98 154 2128.23 2111.56 16.67 153 2128.26 2113.24 15.02 66 2133.47 2108.70 24.77 74 2128.56 2107.77 20.79 149 2128.33 2110.82 17.51 151 2128.37 2108.33 20.04 143 2128.06 2106.62 21.44 144 2127.66 2108.39 19.27 150 2128.44 2110.99 17.44 145 2127.67 2108.54 19.12 171 2128.09 2100.24 27.84 172 2128.10 2104.27 23.83 173 2128.10 2102.20 25.90 168 2128.08 2101.72 26.36 169 2128.08 2098.79 29.29 170 2128.08 2098.74 29.34 142 2128.08 2106.01 22.07 186 2132.42 2107.25 25.17 185 2131.10 2104.82 26.28 184 2130.76 2105.09 25.68 183 2130.66 2105.32 25.34 182 2130.17 2106.17 24.00 181 2130.02 2106.50 23.53 180 2129.40 2104.98 24.43 179 2129.18 2104.42 24.76 106 2128.96 2104.32 24.64 105 2128.93 2104.35 24.58 103 2128.88 2104.39 24.49 102 2128.84 2104.33 24.51 100 2128.82 2104.25 24.57 83 2128.80 2104.02 24.78 84 2128.63 2104.30 24.33 85 2128.57 2104.16 24.42 88 2128.39 2104.30 24.09 89 2128.23 2104.45 23.78 92 2128.09 2106.40 21.69 91 2128.03 2105.70 22.33 94 2128.07 2104.27 23.79 95 2128.20 2106.67 21.53 141 2128.13 2105.92 22.21 140 2128.08 2105.03 23.05 78 2128.07 2104.68 23.39 79 2128.07 2103.59 24.49 139 2128.07 2104.09 23.98 138 2128.07 2104.10 23.97 131 2128.07 2103.15 24.91 130 2128.06 2101.27 26.79 174 2128.06 2099.67 28.39 137 2128.34 2102.42 25.92 90 2128.68 2104.33 24.36 87 2128.63 2103.88 24.74 86 2128.60 2103.75 24.85 82 2128.37 2103.95 24.43 81 2128.36 2103.56 24.80 80 2128.35 2103.35 25.00 134 2128.34 2103.00 25.34 133 2128.34 2102.39 25.96 132 2128.35 2101.90 26.45 129 2128.35 2101.40 26.95 178 2128.33 2100.05 28.28 175 2128.33 2099.63 28.71 127 2128.35 2101.98 26.37 128 2128.35 2101.69 26.66 135 2128.37 2103.17 25.20 177 2128.33 2100.22 28.11 136 2128.39 2103.18 25.21 122 2128.35 2103.02 25.33 123 2128.35 2102.54 25.80 125 2128.35 2102.13 26.22 176 2128.33 2099.59 28.75 121 2128.35 2102.78 25.58 120 2128.36 2102.21 26.15 107 2128.83 2103.81 25.02 115 2128.60 2103.35 25.26 114 2128.55 2103.19 25.37 113 2128.47 2102.86 25.60 112 2128.37 2101.82 26.55 108 2128.47 2103.39 25.08 109 2128.43 2103.78 24.65 110 2128.41 2103.58 24.83 111 2128.39 2101.75 26.65 126 2128.35 2101.59 26.76 124 2128.35 2102.28 26.07 101 2128.73 2105.88 22.85 104 2128.86 2104.98 23.87 119 2128.47 2103.23 25.24 116 2128.60 2103.67 24.93 118 2128.47 2102.54 25.93 117 2128.55 2103.06 25.49 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 189 190 191 203 204 PLANTILLA e PROF. VARIABLE 2 2 3 9 50 a 150 50 a 150 200 a 450 12 13 2 2 1 1 150 a 200 6 50 a 150 5 200 a 350 3 2 75 a 150 0.90 1.10 1.60 11.3 16.3 11.3 1.32 1.27 1.67 1.20 1.40 2.30 14 28 28 1.48 2.86 1.96 1.48 1.66 2.16 1.20 0.90 1.20 0.90 16.3 1.37 11.3 16.3 11.3 1.17 1.52 1.27 1.0 1.40 1.30 1.40 28 1.96 1.58 14 28 14 1.96 1.28 1.76 1.18 1.76 1.18 100 100 150 2 1.40 - 2 3 1.80 1.80 1.80 - 2.31 4.13 10.32 150 100 150 100 1 - 1.80 1 1.10 1 1 1.40 1.10 - - 4.73 2.18 5.24 1.92 CAMA DE ARENA DATOS PARA CAJAS DE VALVULAS TIPO No. VALV. 1 CANT DE VALVULAS 1 50 Y 60 DIAMETRO DE CAJA 0.70 m. m. cm. 11.3 0.87 h en a en c en 0.70 m. Y en m. muro cm m. 14 0.98 b en X en espr. e 0.98 DETALLE ARMADO PERFIL 100 CANT. SENCILLO DOBLE 1 0.90 - CONTRAMARCOS m3 0.85 EXC. DETALLE DE ZANJA TIPO LOS ATRAQUES, LOS CUALES QUEDARAN PERFECTAMENTE APOYADOS AL FONDO Y 3).- ESTOS ATRAQUES SE USARAN EXCLUSIVAMENTE PARA TUBERIAS ALOJADAS EN ZANJA. 2).- EL ATRAQUE DEBERA COLOCARSE EN TODOS LOS CASOS ANTES DE HACER LA 1).- LAS PIEZAS ESPECIALES DEBERAN ESTAR ALINEADAS Y NIVELADAS ANTES DE COLOCAR PARED DE LA ZANJA. PRUEBA HIDROSTATICA DE LAS TUBERIAS. h EN CM. CAMA DE ARENA RELLENO COMPACTADO Dn Bd H (CM). (CM) (CM). 15.0 10.0 5.1 6 4 70 60 10 10 110 105 2 55 5 70 DIAMETRO NOMINAL (Dn) PULGADAS ANCHO Bd PROFUNDIDAD M3/M 0.77 0.63 0.39 VOLUMEN DE EXCAVACION EN CM. 51 102 152 MILIMETROS EN CM. 30 35 40 2 4 PULGADAS 6 30 30 30 EN CM. 30 30 30 0.027 0.032 EN M3 0.036 DIMENSIONES DE LOS ATRAQUES DE CONCRETO PARA LAS PIEZAS ESPECIALES DE PVC HIDRAULICO TEE Y TAPA CIEGA TEE Fo.Fo. LADO "B" T E E LA PIEZA ESPECIAL DIMA.NOMINAL DE C O D O ALTURA LADO "A" CODO Fo.Fo. TUBO PVC EXT. CAMP. A A EXT. ESP. TUBO PVC B B EXT. ESP. TUBO PVC TEE Fo.Fo. A B TUBO PVC EXT. CAMP. EXT. ESP. TUBO PVC TUBO PVC VOL. DE CONCRETO POR ATRAQUE B EXT. CAMP. TAPA CIEGA A TUBO PVC a PLANTA e a Y X LOSA Y CONTRAMARCO e TAPA DE FoFo. e PERFIL c 10 10 h FIERRO POR TEMPERATURA CONCRETO SIMPLE 3/8" DE d CON VARILLAS DE DALA DE CONCRETO MURO DE TABIQUE CON 3 VARS DE 3/8" DE 5 X120 X240 MM DE 1.5cm DE ESP. ARENA 1:3 APLANADO DE CEMENTO e e a e PROPORCIONAMIENTO DEL CONCRETO Losa del techo Losa del piso 1:3:5 1:2:3 1/2 EN AMBOS SENTIDOS VARILLA #3 @20 VARILLA SOLDADA #3 AL BASTIDOR METALICO DE FoFo CONTRAMARCO 0.10 PERALTE VARILLA SOLDADA #3 DE 4" DE PERALTE TAPA METALICA AL CONTRAMARCO SOLDADURA ELECTRICA CANTIDADES DE OBRA -LAS LONGITUDES ESTAN DADAS EN METROS. -LA TUBERIA SE ALOJARA EN BANQUETA SIEMPRE QUE SEA POSIBLE. -LA TUBERIA ESTA CUANTIFICADA AL METRO Y NO INCLUYE DESPERDICIO PARA LAS TOMAS DOMICILIARIAS Y NO SE EMPLEARA CODO (RECOMENDACION DE FABRICANTE) -EN PAD LOS ANGULOS MENORES A 45ª SE DARAN CON LA TUBERIA - EN LAS CANTIDADES DE OBRA NO SE CONSIDERAN LOS MATERIALES AL INDICADO A ESTE PLANO. -PROPORCIONAMIENTO DEL CONCRETO : LOSA DEL TECHO -ES RESPONSABILIDAD DEL RESIDENTE DE OBRA DARLE DISTINTO USO 1:3:5 1:2:3 ½ LOSA EL PISO -LAS LONGITUDES ESTAN DADAS EN METROS. -LA TUBERIA SE ALOJARA EN BANQUETA SIEMPRE QUE SEA POSIBLE. -LA TUBERIA ESTA CUANTIFICADA AL METRO Y NO INCLUYE DESPERDICIO PARA LAS TOMAS DOMICILIARIAS Y NO SE EMPLEARA CODO (RECOMENDACION DE FABRICANTE) -EN PAD LOS ANGULOS MENORES A 45ª SE DARAN CON LA TUBERIA - EN LAS CANTIDADES DE OBRA NO SE CONSIDERAN LOS MATERIALES AL INDICADO A ESTE PLANO. -PROPORCIONAMIENTO DEL CONCRETO : LOSA DEL TECHO -ES RESPONSABILIDAD DEL RESIDENTE DE OBRA DARLE DISTINTO USO LOSA EL PISO PLANTA 1:2000 PLANTA 1:2000 UBICACIÓN VILLA GARCIA, ZACATECAS CANTIDADES DE TUBERIA TUBERIA DE PAD RD7 6" TUBERIA DE PAD RD7 4" TUBERIA DE PAD RD7 2" 815.11m 11266.33m 5104.00m MORELIA (CAP. EDO.) C. LA CRUZ PEÑA DEL PANAL ESTANQUE AGRICOLA LA MAGDALENA LA PALMA ESCUELA VETERINARIA PREDIO SAN PEDRO DE LOS SAUCES LA MORA CARRETERA MORELIA - AEROPUERTO PLAZA DE TOROS EL PUESTO EL COLEGIO TARIMBARO CABECERA \A1;120 \A1;185 \A1;14 \A1;14 \A1;157 \A1;10 \A1;10 \A1;103.7 \A1;16.3 \A1;0.10 PERALTE \A1;10 \A1;20 \A1;10 \A1;20 \A1;10 \A1;10 \A1;50 \A1;15 \A1;703.5 \A1;283 \A1;142.4 \A1;110.2 \A1;65.0 \A1;89 \A1;89 \A1;223 \A1;1457 \A1;80.2 \A1;31 \A1;31 \A1;201 \A1;110.2 \A1;89 \A1;89 \A1;65.0 \A1;111 \A1;31 \A1;31 \A1;99.3 \A1;58.6 \A1;80 \A1;80 \A1;201 \A1;655 \A1;51 \A1;7.16 \A1;T.U. = 6.36 \A1;B.L. = 0.80 \A1;23° \A1;45° \A1;2.39 \A1;10.60 \A1;9.86 \A1;12.09 \A1;9.54 \A1;2.39 \A1;5.82 \A1;31.80 \A1;0.80 \A1;1.99 \A1;DIAM. INT. 32.31 \A1;DIAM. EXT. 54.53 \A1;36.91 ESCALA GRAFICA 0 5 NOTAS GENERALES DATOS 50 M 30 10 20 40 LOCALIZACIÓN SANCHEZ GUTIERREZ ANGELICA SARAHI REALIZÓ: HERNANDEZ HERNANDEZ CLAUDIO ALBERTO MATERIA: AGUA POTABLE Proyecto ejecutivo del sistema de abastecimiento de agua potable REVISÓ: IVONNE HERNANDEZ FLORES GRUPO: 7CM4 FECHA: 19-11-2012 Plano de proyecto tanque elevado cisterna NOMBRE DE PROYECTO: NOMBRE DEL PLANO: ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA UNIDAD ZACATENCO INSTITUTO POLITECNICO NACIONAL -A LOS CONTRAMARCOS SE LES SOLDARA UNA VARILLA PERIMETRAL CON EL OBJETO PODER AMARRAR MAS SOLIDAMENTE EL CONTRAMARCO EN LA LOSA DE TECHO. DEL PISO SIN LA PLANTILLA Y SI ES ROCA FIRME SANA SE ELIMINARA LA LOSA DE PISO. TEPETATE, ROCA ALTERADA O ROCA FIRME FISURADA, SE CONSTRUIRA LA LOSA TIERRA U OTRO MATERIAL SEMEJANTE. SI EL TERRENO, SI EL TERRENO DE CIMENTACION -EL PISO DETALLADO EN ESTE PLANO SE CONSTRUIRA SIEMPRE QUE SE DESPALME -VER CORRESPONDENCIA CON LOS PLANOS ESTRCUTURALES Y ARQUITECTONICOS DE ESTE PLANO. -ES RESPONSABILIDAD DEL RESIDENTE DE OBRA DARLE DISTINTO USO AL INDICADO A -NO SE DEBERA TOMAR MEDIDAS DIRECTAS CON ESCALIMETRO. -TODAS LAS LONGITUDES DE TUBERIA SE DEBERAN VERIFICAR EN OBRA Y AJUSTAR. -LAS CARACTERISTICAS GEOMETRICAS Y ESTRUCTURALES DETALLADAS DEL TANQUE ELEVADO Y CISTERNA SE ENCUENTRAN LOS PLANOS CORRESPONDIENTES. CISTERNA Y TANQUE ELEVADO, ASI COMO DE LA LINEA DE CONDUCCION . -EL DETALLE DE LLEGADA Y ALIMENTACION A LA CISTERNA DE LA LINEA DE CONDUCCION ESTA CONTEMPLADO EN EL PLANO CORRESPONDIENTE DE LA LINEA, POR LO QUE AQUI NO SE INCLUYE. PZA 1 2.- Carrete de acero de 203 mm (6") x 100 cm. Carrete de acero de 203 mm (6") x 50 cm. de long. Columna roscada de lubricación agua de 6" de diametro fabricada de acero al Extremidad de acero de 203 mm (6") x 40 cm. de long. Yee de acero sencilla de 203 mm (6") de long. variable ASTM 53 GR B ced. 30 sin costura y flecha de transmición de 1" de diámetro Cabezal de descarga tipo sobre superficie fabricado en fierro fundido ASTM A-48 ced. 30 tipo "A" en placa de acero ASTM modelo 12x8" lubricacion Motor eléctrico vertical de 20 H.P., 4 polos (1760 R.P.M), 3 fases, 220-440 Volts, eficiencia estándard Tubería de acero de 203 mm. (6") Ø Carrete de acero de 203 mm (6") x 316 cm. de long. Manómetro tipo Bourdan de 6 mm (1/4") diam. de 0-4 Kg Sifón de acero al carbon de 6mm ( 1/4" ) roscado Válvula de compuerta de 6 mm (1/4") diam. roscada Niple de 6 mm (1/4") diam x 60 mm de long. roscado Carrete de acero de 203 mm (6) x 655 cm. 12.- Cople de 6 mm (1/4") diam. Cople de 6 mm (1/4") diam. soldable Cople de 25.4 mm (1") diam. soldable 24.- 23.- 22.- 20.- 15.- 21.- 14.- 19.- 13.- agua, con descarga bridada y estopero. Válvula check de 203 mm (8") Ø estándar marca U.S. Motors o similar Junta mecánica Dresser de 203 mm (6") completa . Válvula de seccionamiento de 203 mm (6") Ø fabricada en material acero al carbón SAE 1045. 6.- 7.- 11.- 10.- 8.- 9.- 5.- 4.- 3.- PZA 1 PZA PZA 2 2 PZA PZA PZA PZA MTS PZA PZA PZA 1 1 2 2 23.20 2 2 2 1 PZA PZA PZA PZA PZA PZA 4 5 3 2 2 PZA PZA PZA 2 2 2 C A N T I D A D E S D E O B R A LINEA DE DESCARGA CISTERNA-TANQUE ELEVADO Colador tipo canasta para succioón fabricado en acero de 203mm (6") Ø C O N C E P T O Codo de Fo. Fo. de 45° x 203 mm. (6") diam. Codo de Fo. Fo. de 90° x 203 mm. (6") diam. No. 1.- 17.- 18.- PZA UNID. 2 CANT. PZA PZA 2 3 Carrete de acero de 203 mm (6") x 500 mm 16.- PZA 1 Extremidad campana de PVC. 152.4mm. (8") de diametro Carrete de acero de 254 mm (6") x 50 cm. de long. Carrete de acero de 254 mm (6") x 1080 cm. de long. Carrete de acero de 254 mm (6") x 165 cm. de long. Tubo de acero de 254 mm. (6") Ø. Atraque de concreto Tornillos con cabeza y tuerca hexagonal de: 8" 22.2 mm x 88.9 mm (7/8" x 3 1/2") Ø. Tornillos 6" 19.1 mm. x 88.9 mm. (3/4" x 3/2") Ø. Empaque de neopreno de 254mm (10") d 4" 15.9 mm. x 76.2 mm. (5/8" x 3") Ø. AT Tee de Fo.Fo. de 254x101 mm (6"x4") 254 mm. (8") Ø 101 mm. (4") Ø Empaques de plomo de 203 mm. (6") Ø Cople soldable de 19mm ( 3/4" ) Empaques de plomo de: Junta Mecácica Dresser de 254 mm (6") completa Valvula de compuerta de 19mm ( 3/4" ) Niple de 19mm ( 3/4" ) x 50mm de long. Valvula de seccionamiento de 254 mm (6") Valvula de seccionamiento de 101 mm (4") 37.- 38.- 40.- 39.- 29.- 31.- 34.- 32.- 33.- 35.- 36.- 152 8 PZA PZA PZA 1 108 PZA 8 PZA PZA 1 PZA 1 PZA PZA PZA PZA PZA 1 8 1 19 PZA 1 2 M. PZA PZA PZA PZA PZA PZA 1 1 1 1 1 17.75 3 LINEA DE BAJADA DE TANQUE ELEVADO Niple de 25mm (1") diam x 60 mm de long. roscado Válvula de expulsión y admisión de aire de 25mm ( 1" ) Válvula de compuerta de 25 mm (1") diam. roscada Cople de 25.4 mm (1") diam. soldable Codo de 90° x 254 mm. (6") diam. 25.- 30.- 27.- 28.- 26.- PZA PZA PZA PZA PZA 2 3 2 4 2 Caja de valvulas tipo especial de 1.85x1.60 m PZA 1 Contramarco perimetral centrado sencillo de 1.40x6" PZA 1 Marco y tapa de fo.fo. PZA 1 Bridas soldables de 8" (254mm.) 8 PZA Bridas soldables de 6" 16 PZA DETALLE A 27 ALZADO 26 25 28 DALA DE CONCRETO MURO DE TABIQUE FIERRO POR TEMPERATURA CON 3 VARS DE 3/8" CONCRETO SIMPLE CON VARILLAS DE 3/8" DE d 14 14 157 10 10 103.7 16.3 ARENA 1:3 APLANADO DE CEMENTO DE 1.5cm DE ESP. NIVEL DE LA CALLE 120 185 CAJA DE VALVULAS ALZADO DUCTO PARA DESAGÜE (MANOMETRO) DETALLE B 23 19 22 21 20 24 ALZADO AL CONTRAMARCO SOLDADURA ELECTRICA TAPA METALICA DE 6" DE PERALTE VARILLA SOLDADA #3 0.10 PERALTE CONTRAMARCO DE FoFo AL BASTIDOR METALICO VARILLA SOLDADA #3 VARILLA #3 @20 EN AMBOS SENTIDOS ALZADO TAPA PARA CAJA DUCTO DE VENTILACION Tubo galvanizado de 4"d ACOT: cm Losa Tapa 10 20 10 20 10 10 50 15 PLANTA CONJUNTO 5 14 5 AT 5 5 5 5 5 7 8 6 5 6 5 10 11 9 AT 17 <> 5 12 AT 13 5 5 14 AT 17 5 5 5 5 5 1 2 3 5 5 5 5 5 5 5 8 6 7 4 5 6 5 9 10 11 655 12 13 17 5 18 AT 18 15 18 15 18 16 NOMENCLATURA PERFIL CISTERNA A TANQUE ELEVADO TREN DE DESCARGA NOMENCLATURA PLANTA Detalle B Detalle A Detalle B Detalle A Detalle A Detalle B AT AT AT AT 5 4 4 44 M E X M E X 4 19 M E X Zacatecas Salinas de Hidalgo M E X San Luis Potosi-Zacatecas 45 M E X 99 234 M E X 18 M E X Ojocaliente Luis Monya-Pabellón de Arteaga VILLA GARCÍA 5 5 5 5 5 5 ESC. 1:100 5 CORTE X - X' ACOT. M 5 5 5 5 5 DIAM. INT. <> DIAM. EXT. <> DETALLE BRIDA DE 8" 28.6 mm ESC. S/E 8 BARRENOS DE 22.2 mm d PARA ESP. DE BRIDA TORNILLOS DE 19.1 mmdx8.9 DE LONG. ACOT. CM 5 4 5 3 2 1 6 7 6 8 9 10 12 13 17 17 14 18 7 15 15 16 18 18 7 7 AT AT AT AT A LA RED 5 T.U. = <> B.L. = <> R.P.M. 3 fases,440 volts, 4 polos Motor electrico vertical de 50 Hp. mca. IEM o similar a 1800 , ROBERTO GARCIA HUIZAR \A1;62 \A1;94 \A1;100.0 \A1;100.0 \A1;70.0 \A1;70.0 \A1;49.5 \A1;122.5 \A1;61.5 \A1;35.7 \A1;50.0 \A1;50.0 \A1;26.7 \A1;23.5 \A1;29.4 \A1;448.6 \A1;85.0 \A1;93.5 \A1;120.0 \A1;80.0 \A1;160 \A1;12 \A1;12 \A1;50 \A1;70 \A1;6 \A1;6 \A1;160 \A1;80 \A1;56 \A1;8 \A1;8 \A1;28 \A1;160 \A1;80 \A1;56 \A1;70 \A1;1200 \A1;25 \A1;25 \A1;325 \A1;25 \A1;25 \A1;425 \A1;25 \A1;25 \A1;25 \A1;200 \A1;25 \A1;300 \A1;70 \A1;800 \A1;332.5 \A1;12.7 \A1;20 \A1;40 \A1;425 \A1;25 \A1;25 \A1;25 \A1;25 \A1;200 \A1;800 \A1;300 \A1;1200 \A1;45 \A1;14 \A1;14 \A1;45 \A1;15 \A1;279 \A1;152 \A1;292 \A1;235 \A1;40 \A1;20 \A1;19.0 \A1;61 \A1;70 \A1;425 \A1;25 \A1;25 \A1;25 \A1;25 \A1;325 \A1;7.74 \A1;9.28 \A1;25.61 \A1;3.09 \A1;3.56 \A1;3.87 \A1;0.23 \A1;0.23 \A1;0.23 \A1;0.23 \A1;0.31 \A1;2.48 \A1;0.23 \A1;7.66 \A1;4.64 \A1;4.87 \A1;4.64 \A1;0.23 \A1;27.35 62 94 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 93.5 5 5 5 5 5 50 70 5 5 5 5 5 5 5 5 5 5 5 70 1200 25 25 325 25 25 425 25 25 25 200 25 300 70 800 N.P.T. 0.00 1 2 4 Detalle a N.P.T+0.94 3 5 6 8 3 B-S 4 JM MF 5 6 VALVULA DE RETENCION TIPO DUO CHECK, SERVICIO AGUA LIMPIA, 152 mm (6") DE Alzado Detalles de Base para Bomba VS. #3 3est #3 Detalles de atraque E#3@30cm 4Vs#3@ TUBO DE 6" DE DIAM. Vs#3@20cm Acot: mm. Alzado TUBO DE APOYO PLACA BASE Esc:s/e Acot:cm. Fo.Go. 2"Ø x0.5m PLACA DE ACERO DE 1" DE CONCRETO ATRAQUE ZAPATA N.P.T. Esc:s/e en ambos sentidos VS. #3 @20cm Long.= 60 cm IPR 6x4" 0 5 PLACA DE ACERO DE 1" 4Vs#3@ Acot: mm. Alzado N.P.T. ZAPATA Vs#3@20cm E#3@30cm Alzado Acot: mm. CONCRETO Rev 12 f'c=200 cm kg/cm2 Acot:cm. Planta Esc:s/e Diam. 19 sonda AT ELEVACION Acot: cm Esc: 1:20 7 11 13 9 12 10 14 15 EMPAQUES DE NEOPRENO DE 152 mm (6") DE DIAMETRO VALVULA DE COMPUERTA TIPO ROSCADA DE 13 mm (1/2") DE DIAMETRO. CODO DE 45° EN ACERO AL CARBON, 152 mm (6") DIAMETRO. REDUCCION DE 38 mm A 13mm (1 1/2 A 1/2") DE DIAMETRO. CARRETE DE ACERO AL CARBON, 152 mm (6") DE DIAMETRO, x 500 mm DE LONG. TEE DE 152 mm X 152 mm (6x6") DE DIAMETRO, 125 PSI, EN Fo. Fo. PLACA DE ACERO DE 22" x 22" x 1" (56x56cm) PARA BASE DE EQUIPO DE BOMBEO BRIDAS SOLDABLES DE 152 mm (6") DE DIAMETRO PLACA DE ACERO DE 17" x 2" x 3/8" PARA ABRAZADERAS PLACA DE ACERO DE 12" x 12" x 3/8" PARA BASE DE ATRAQUE ATRAQUE DE CONCRETO CONSTRUIDO DE ACUERDO A DETALLE EN PLANO VALVULA DE SECCIONAMIENTO DE VASTAGO FIJO DE 152mm (6") DE DIAMETRO. COPLE SOLDABLE DE 38 mm (1 1/2") DE DIAMETRO. CODO DE 90° EN ACERO AL CARBON, 152 mm (6") DIAMETRO. TUBERIA DE ACERO AL CARBON, 152 mm (6") DE DIAMETRO DE LONG. VARIABLE DIAMETRO, INSTALACION ENTRE BRIDAS, CLASE 125 PSI. 14 PZA. TORNILLOS DE 3 1/2"x 3/4" 30 204 PZA. PZA. 18 17 16 13 14 15 12 11 9 10 12 3 3 PZA. PZA. PZA. 46 2 1 1 PZA. PZA. PZA. ML 28 11 1 PZA. PZA. PZA. 24 1 1 1 PZA. PZA. PZA. PZA. 50 M 30 10 20 40 VDCH MP P L A N T A Acot: cm Esc: 1:20 VS 7 9 12 10 14 VALVULA DE INSERCION PARA PITOMETRIA DE 13 mm (1/2") DE DIAMETRO. L.P.S. MARCA McCROMETER O SIMILAR. EN TUBERIA DE 152 mm (6") DE DIAMETRO, RANGO DE MEDICION DE 3.0-70.0 MEDIDOR DE FLUJO, TIPO PROPELA, PARA MEDICION DE VOLUMEN DE AGUA LIMPIA CABEZAL DE DESCARGA PARA 6" DE DIAMETRO EN PLACA DE ACERO DE 3/4" DE COLUMNA DE ACERO DE SUCCION DE 6" DE DIAMETRO CON COPLE Y CUERDA CONICA EN EXTREMOS, DE 46 m. DE LONGITUD, FABRICADA EN ACERO AL CARBON C-30. A MOTOR ELECTRICO SUMERGIBLE DE 40 H.P., 440 VOLTS, 3 FASES. BOMBA SUMERGIBLE MARCA ALTAMIRA MODELO KOR20 R500-11 DE 5 PASOS ACOPLADA D E S C R I P C I O N LISTA DE MATERIALES CARRETE DE ACERO AL CARBON, 152 mm (6") DE DIAMETRO, x 122.5 mm DE LONG. ACERO AL CARBON, MARCA DRESSER O SIMILAR, 150 PSI. JUNTA MECANICA DE 152 mm (6") DE DIAMETRO PARA CONEXION DE TUBERIAS DE EXTREMIDAD DE ACERO AL CARBON, DE 152mm (6") DE DIAMETRO, X 400 mm PART. 6 8 7 4 5 1 3 2 ESPESOR Y CODO DE 90°. DE LONGITUD. PZA. 1 1 1 PZA. PZA. 24 1 PZA. PZA. PZA. 1 1 1 PZA. PZA. UNID. CANT. PZA. 22 19 PZA. 11 18 CODO DE 90° EN ACERO AL CARBON, 102 mm (4") DIAMETRO. EXTREMIDAD DE ACERO AL CARBON, DE 102mm (4") DE DIAMETRO, X 400 mm EMPAQUES DE NEOPRENO DE 102 mm (4") DE DIAMETRO PZA. 33 TORNILLOS DE 3"x 5/8" PZA. 220 (MANOMETRO) DETALLE B 23 19 22 21 20 24 VARILLAS DE 1/2" EN DOS PARRILLAS SOLDADAS A EXT. EXTREMIDAD DE DE 4" DE Ø Respiradero VARILLAS DE 1/2" EN DOS PARRILLAS SOLDADAS A EXT. 332.5 12.7 5 LOSA 40 Acot: cm. 425 25 25 25 25 200 800 300 1200 Acot: mm. ABRAZADERA DE Vs#3@20cm Vs#3@20cm Planta ACERO 17x2x3/8" 5/8 X 2 1/2'' TORNILLOS DE 5 5 5 5 Esc:s/e Placa base Acot:cm. SEPARACION (17 cm) CON BARRENOS DE 7/8" PLACA DE 1" DE ESP. DE 56x56 cm 5 279 152 292 235 Codo de Descarga Acot:mm. Detalle a Esc:s/e VARILLAS DE 1/2" EN DOS PARRILLAS SOLDADAS A EXT. EXTREMIDAD DE 6" DE Ø VARILLAS DE 1/2" EN DOS PARRILLAS SOLDADAS A EXT. 5 <> 5 5 LOSA Alimentación Acot: cm. 40 425 25 25 25 25 325 ABRAZADERA INTERIOR ABRAZADERA EXTERIOR Manómetro tipo Bourdan de 6 mm (1/4") diam. de 0-4 Kg Sifón de acero al carbon de 6mm ( 1/4" ) roscado Válvula de compuerta de 6 mm (1/4") diam. roscada Niple de 6 mm (1/4") diam x 60 mm de long. roscado Cople de 6 mm (1/4") diam. Cople de 6 mm (1/4") diam. soldable PZA. PZA. PZA. PZA. PZA. PZA. 1 1 1 1 2 1 19 20 21 22 23 24 DORMITORIO CLORACION VENTILADA VIGILANCIA CASETA DE 100 100 AREA BAÑO 80 N.P.T.=0.20 PROYECCION LOSA 90 PASILLO CASETA DE CONTROL DE MOTORES N.P.T.=0.20 EMERGENCIA PLANTA DE 100 100 N.P.T.=0.20 PASILLO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 3 B-S 4 JM MF 5 6 VDCH MP VS 7 9 12 10 14 ACCESO PROFUNDO VS 152.4 mm (6") DIAMETRO, POR TANTO LAS COTAS AFECTADAS POR LA PROFUNDIDAD VALVULA DE SECCIONAMIENTO MEDIDOR PITOMETRIA DEPENDIENDO DEL FABRICANTE SELECCIONADO. DETECCION DEL NIVEL DE AGUA CUANDO SE REQUIERE A53-GR. B, CEDULA 30 DE LOS DIAMETROS INDICADOS. CAMPO, DE ACUERDO A LA CONDUCCION MAS IDONEA BARRENOS DEL CODO DE DESCARGA QUE SE ADQUIERA. 8. TODAS LAS UNIONES SOLDABLES DEBEN SER DE ACUERDO A AMERICAN WELDING SOCIATY BASE DE UN PRIMARIO ANTICORROSIVO Y 2 PELICULAS DE ESMALTES PARA EXTERIORES. 12. SE CONSIDERA LA INSTALACION DE UNA SONDA NEUMATICA EN EL POZO, PARA 11. LAS BRIDAS SERAN FABRICADAS DE ACUERDO A ANSI B16.5, 125 PSI, EN ACERO INDICADOS EN LAS ESPECIFICACIONES TECNICAS CORRESPONDIENTES, UTILIZANDO ESTE PLANO. 10. LOS EQUIPOS BOMBA MOTOR DEBEN SER ADQUIRIDOS EN BASE A LOS REQUERIMIENTOS 9. LA SEPARACION DE BARRENOS EN LA PLACA BASE, DEBEN CORRESPONDER CON LOS 7. TODAS LAS TUBERIAS Y PIEZAS ESPECIALES DE ACERO, SERAN CODIGO ASTM 6. LA DIRECCION Y NIVEL DE LA TUBERIA DE DESFOGUE O PRUEBA, SE DECIDIRA EN 5. EL TREN DE DESCARGA DEL BOMBEO, RECONOCERA LA LINEA DE CONDUCCION DE 4. TODA LA TUBERIA, CONEXIONES Y ACCESORIOS SE PROTEGEN EXTERIORMENTE A 3. AUNQUE LOS DIBUJOS SE REPRESENTAN A ESCALA , NO DEBERAN TOMARSE 2. LAS DIMENSIONES INDICADAS EN EQUIPOS Y PIEZAS ESPECIALES, PODRAN VARIAR 1. TODAS LAS ACOTACIONES ESTAN EN METROS, EXCEPTO LAS INDICADAS EN OTRA UNIDAD MEDIDOR DE FLUJO EN TUBERIA INTERRUPTOR DE PRESION ESCALA GRAFICA 0 5 ASTM-A283 C. DE ESTA SE AJUSTARAN EN CAMPO. MEDIDAS CON ESCALIMETRO. M P A T I P M F ATRAQUE 50 M 30 10 20 40 VALVULA TIPO DUO-CHECK BOMBA SUMERGIBLE B-S M VDCH J M. MANOMETRO JUNTA MECANICA CROQUIS DE LOCALIZACIÓN DATOS DE PROYECTO POBLACIÓN ACTUAL POBLACIÓN FUTURA DOTACIÓN GASTOS DE DISEÑO: GASTO MÁXIMO ANUAL (Qma) GASTO MÁXIMO DIARIO (Qmd) GASTO MÁXIMO HORARIO (Qmh) COEF. DE VARIACIÓN DIARIA COEF. DE VARIACIÓN HORARIA FUENTE DE ABASTECIMIENTO 6096 HABITANTES 7745 HABITANTES 125 litros/habitante/dia 11.21 l.p.s 15.69 l.p.s 24.32 l.p.s 1.4 1.55 AGUAS FREÁTICAS TIPO DE OBRA DE CAPTACIÓN POZO PROFUNDO TIPO DE SISTEMA BOMBEO ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA UNIDAD ZACATENCO INSTITUTO POLITECNICO NACIONAL MATERIA: AGUA POTABLE PROYECTO EJECUTIVO DEL SISTEMA DE ABASTECIMIENTO DE AGUA POTABLE REVISÓ: IVONNE HERNANDEZ FLORES GRUPO: 7CM4 FECHA: 29-11-2012 DETALLE DEL TREN DE DESCARGA DEL POZO PROFUNDO PARA EL SISTEMA POR BOMBEO L-3 SANCHEZ GUTIERREZ ANGELICA SARAHI HERNANDEZ HERNANDEZ CLAUDIO ALBERTO GARCIA HUIZAR ROBERTO NOMENCLATURA NOTAS GENERALES 60x916 20 0.15 255 30 0.01 0.15 8 7 6 5 4 3 0.01 0.20 0.25 0.30 0.30 0.3 2 TAMAÑO PAPEL ESCALA 1:20 0.10 0.20 1 60x130 UBICACIÓN VILLA GARCIA, ZACATECAS

Language	Spanish
Drawing Type	Full Project
Category	Water Sewage & Electricity Infrastructure
Additional Screenshots
File Type	dwg
Materials	Concrete
Measurement Units
Footprint Area
Building Features	Car Parking Lot
