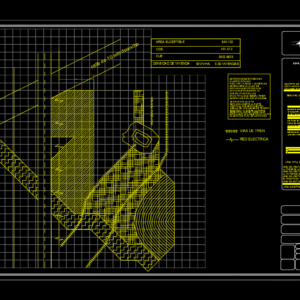

Powerline Affectations; Railroad Track And River 2D DWG Plan for AutoCAD

Powerline Affectations; Railroad Track And River 2D DWG Plan for AutoCAD

2d drawing plant

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

school year:, presents :, date :, plane :, location, matter :, architectural design systems., andres adrian bautista ojeda, school :, autonomous university, project :, house room of medium interest., architect :, arq.ricardo ramirez altamirano., specifications, private property, assuming that the tension of the tower is of, the right of way will be determined by the, secretariat taking into account the conditions of, the topography of the region, the geometry of, the way and, in its case, to the process of construction, which will be carried out, in the understanding that it must include, a strip of land of at least fifteen meters on each side of the railway, measured, from the horizontal axis of the same, understood as the middle part of the gauge. only in cases, duly justified, may be authorized, that are less than fifteen meters., according to the right of service, architectural plan, urban design, santa rosa panzacola, oaxaca., Impact of the property in terms of the right of way of the tower of light, effect of the property in terms of the right of way of the railroad law, impact of the property in the area of ​​the mogote, rail, area of ​​impact of the property because of, area of ​​the property’s aection because of, area susceptible, cos :, cus:, density of housing, this property is proposed in, for type housing and shops, requires a box, parking for each, to use the cus, in its entirety should have, train tracks, electrical network, it is proposed to use, parking the part, affected that is, under the tension cables, electrical since in the norm, it specifies that it can be used, this place with no larger objects, calculation of the cos and cus with affected areas, arq theodore edmundo morals

Raw text data extracted from CAD file:

N ciclo escolar: Presenta: fecha: Plano: ubicacion Materia: Diseño Arquitectonico Sistemas. Andres Adrian Bautista Ojeda Mayo de 2014 2014 - 2014 Escuela: Universidad Autonoma "Benito Juarez" de Oaxaca proyecto: Casa Habitacion de Interes Medio. S/n Santa María Atzompa \U+200E, Oaxaca. Arquitecto: Arq.Ricardo Ramirez Altamirano. ESPECIFICACIONES \A1;9.6250 \A1;8.0030 \A1;7.7287 \A1;9.0100 \A1;19.2500 \A1;16.0059 \A1;16.0018 PROPIEDAD PRIVADA suponiendo que la tension de la torre sea de 230 Kv el ancho de derecho de via sera de 32 m segun la norma de derecho de via El derecho de vía será determinado por la Secretaría atendiendo a las condiciones de la topografía de la región, a la geometría de la vía y, en su caso, al proceso de construcción que se llevará a cabo, en el entendido que deberá comprender una franja de terreno de por lo menos quince metros de cada lado de la vía férrea, medidos a partir del eje horizontal de la misma, entendiéndose por éste la parte media del escantillón de vía. Únicamente en casos debidamente justificados, se podrá autorizar que sean menos de quince metros. SEGUN EL DERECHO DE SERVICIO Plano Arquitectonico ciclo escolar: Presenta: fecha: Plano: ubicacion Materia: Diseño Urbano Andres Adrian Bautista Ojeda 2014 - 2015 Escuela: Universidad Autonoma "Benito Juarez" de Oaxaca proyecto: Santa Rosa Panzacola, oaxaca. Arquitecto: ESPECIFICACIONES calle de 10 mts deancho afectacion del predio en cuanto al derecho de via del torre de luz afectacion del predio en cuanto al dereco de via de la ley ferrobiaria afectacion del predio en cuanto al area del mogote PROPIEDAD PRIVADA calle de 10 mts deancho FERROVIARIO NRF-014-CFE-2004 AREA DE AFECTACION DEL PREDIO A CAUSA DE LA TORRE DE LUZ ES DE 938.225 M2 AREA DE AFECTACION DEL PREDIO A CAUSA DE LA VIA FERREA ES DE 819.34 M2 AREA DE AFECTACION DEL PREDIO A CAUSA DE EL MOGOTE ES 133.29M2 AREA DE AECTACION DEL PREDIO A CAUSA DE EL AREA PROTEGIDA ES 504.066M2 AREA TOTAL DL PREDIO ES 3040.049 M2 AREA SUCEPTIBLE 645.103 M2 AREA SUCEPTIBLE 645.103 COS: 451.572 CUS: 2902.9635 DENSIDAD DE VIVIENDA 90VIV/HA: 5.80 VIVIENDAS SE PROPONE ESTE PREDIO EN CLASIFICACION SH2 PARA TIPO VIVIENDA Y COMERCIOS SE REQUIERE UN CAJON DE ESTACIONAMIENTO POR CADA 30 M2 CONSTRUIDOSPOR LO QUE DE UTILIZAR EL CUS EN SU TOTALIDAD DEBERA TENER 96 ESPACIOS PARA ESTACIONARSE VIAS DE TREN RED ELECTRICA suponiendo que la tension de la torre sea de 230 Kv el ancho de derecho de via sera de 32 m segun la norma de derecho de via El derecho de vía será determinado por la Secretaría atendiendo a las condiciones de la topografía de la región, a la geometría de la vía y, en su caso, al proceso de construcción que se llevará a cabo, en el entendido que deberá comprender una franja de terreno de por lo menos quince metros de cada lado de la vía férrea, medidos a partir del eje horizontal de la misma, entendiéndose por éste la parte media del escantillón de vía. Únicamente en casos debidamente justificados, se podrá autorizar que sean menos de quince metros. SEGUN EL DERECHO DE SERVICIO Plano Arquitectonico ciclo escolar: Presenta: fecha: Materia: Diseño Urbano Andres Adrian Bautista Ojeda 2014 - 2015 Universidad Autonoma "Benito Juarez" de Oaxaca proyecto: Plano: ubicacion Escuela: Santa Rosa Panzacola, oaxaca. Arquitecto: ESPECIFICACIONES afectacion del predio en cuanto al derecho de via del torre de luz afectacion del predio en cuanto al dereco de via de la ley ferrobiaria afectacion del predio en cuanto al area del mogote FERROVIARIO NRF-014-CFE-2004 AREA DE AFECTACION DEL PREDIO A CAUSA DE LA TORRE DE LUZ ES DE 938.225 M2 AREA DE AFECTACION DEL PREDIO A CAUSA DE LA VIA FERREA ES DE 819.34 M2 AREA DE AFECTACION DEL PREDIO A CAUSA DE EL MOGOTE ES 133.29M2 AREA DE AECTACION DEL PREDIO A CAUSA DE EL AREA PROTEGIDA ES 504.066M2 AREA TOTAL DL PREDIO ES 3040.049 M2 AREA SUCEPTIBLE 645.103 M2 AREA SUCEPTIBLE 645.103 COS: 451.572 CUS: 2902.9635 DENSIDAD DE VIVIENDA 90VIV/HA: 5.80 VIVIENDAS SE PROPONE ESTE PREDIO EN CLASIFICACION SH2 PARA TIPO VIVIENDA Y COMERCIOS SE REQUIERE UN CAJON DE ESTACIONAMIENTO POR CADA 30 M2 CONSTRUIDOSPOR LO QUE DE UTILIZAR EL CUS EN SU TOTALIDAD DEBERA TENER 96 ESPACIOS PARA ESTACIONARSE VIAS DE TREN RED ELECTRICA SE PROPONE USAR DE ESTACIONAMIENTO LA PARTE AFECTADA QUE SE ENCUENTRA DEBAJO DE LOS CABLES DE TENSION ELECTRICA YA QUE EN LA NORMA ESPECIFICA QUE SE PUEDE USAR ESTE LUGAR CON OBJETOS NO MAYOR 96 ESPACIOS PARA ESTACIONARSE Calculo del COS y CUS con areas afectadas 19/01/2014 Arq. Teodoro Edmundo Morales 5 5 5 5 PROPIEDAD PRIVADA calle de 10 mts deancho suponiendo que la tension de la torre sea de 230 Kv el ancho de derecho de via sera de 32 m segun la norma de derecho de via El derecho de vía será determinado por la Secretaría atendiendo a las condiciones de la topografía de la región, a la geometría de la vía y, en su caso, al proceso de construcción que se llevará a cabo, en el entendido que deberá comprender una franja de terreno de por lo menos quince metros de cada lado de la vía férrea, medidos a partir del eje horizontal de la misma, entendiéndose por éste la parte media del escantillón de vía. Únicamente en casos debidamente justificados, se podrá autorizar que sean menos de quince metros. SEGUN EL DERECHO DE SERVICIO ESPECIFICACIONES afectacion del predio en cuanto al derecho de via del torre de luz afectacion del predio en cuanto al dereco de via de la ley ferrobiaria afectacion del predio en cuanto al area del mogote FERROVIARIO NRF-014-CFE-2004 AREA DE AFECTACION DEL PREDIO A CAUSA DE LA TORRE DE LUZ ES DE 938.225 M2 AREA DE AFECTACION DEL PREDIO A CAUSA DE LA VIA FERREA ES DE 819.34 M2 AREA DE AFECTACION DEL PREDIO A CAUSA DE EL MOGOTE ES 133.29M2 AREA DE AECTACION DEL PREDIO A CAUSA DE EL AREA PROTEGIDA ES 504.066M2 AREA TOTAL DL PREDIO ES 3040.049 M2 AREA SUCEPTIBLE 645.103 M2 AREA SUCEPTIBLE 645.103 COS: 451.572 CUS: 2902.9635 DENSIDAD DE VIVIENDA 90VIV/HA: 5.80 VIVIENDAS SE PROPONE ESTE PREDIO EN CLASIFICACION SH2 PARA TIPO VIVIENDA Y COMERCIOS SE REQUIERE UN CAJON DE ESTACIONAMIENTO POR CADA 30 M2 CONSTRUIDOSPOR LO QUE DE UTILIZAR EL CUS EN SU TOTALIDAD DEBERA TENER 96 ESPACIOS PARA ESTACIONARSE VIAS DE TREN RED ELECTRICA SE PROPONE USAR DE ESTACIONAMIENTO LA PARTE AFECTADA QUE SE ENCUENTRA DEBAJO DE LOS CABLES DE TENSION ELECTRICA YA QUE EN LA NORMA ESPECIFICA QUE SE PUEDE USAR ESTE LUGAR CON OBJETOS NO MAYOR 96 ESPACIOS PARA ESTACIONARSE 5 5 5

Language	Spanish
Drawing Type	Plan
Category	Vehicles
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Parking
Tags	autocad, d, drawing, DWG, locomotive, plan, plant, rail, river, track, train, Transportation
