Railroad Crossing With Highway DWG Detail for AutoCAD

Railroad Crossing With Highway DWG Detail for AutoCAD

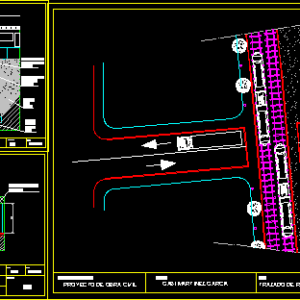

Railroad crossing with highway – Bridge – Details with technical specifications

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

round, circular, urbicad sa, transports, concrete slab in mass, scale, plan number, longitudinal section, gabi martinez garcia, drawn, plan, civil work project, basic project and execution, date, prefabricated railing, concrete panel prestressed prefabricated, asphalt, gravel, gravel, cross section, prefabricated railing, ground, prestressed prefabricated concrete panel, mass concrete slab of the pedestrian crossing, filtering gravel layer, concrete slab in railway mass, betera, valencia, underpass path

Raw text data extracted from CAD file:

50.87 RONDA 15 2 2 15 CIRCULAR URBICAD S.A Transportes 4,5 1 1,7 9,6 4,5 0,8 0,2 0,2 1,15 Losa de hormigón en masa Pendiente 15.20% Escala Nº de plano SECCION LONGITUDINAL GABI MARTINEZ GARCIA Dibujado Plano PROYECTO DE OBRA CIVIL Proyecto Basico y Ejecución 10B Fecha 1 / 300 20/12/2004 5 5 DETALLE A Escala 1:100 5 Barandilla prefabricada Panel de hormigón pretensado prefabricado Asfalto Zahorra A Zahorra N Nº de plano Escala SECCION TRANSVERSAL GABI MARTINEZ GARCIA Plano Dibujado PROYECTO DE OBRA CIVIL Proyecto Basico y Ejecución 10C 20/12/2004 1 / 50 Fecha Barandilla prefabricada Terreno Panel hormigón pretensado prefabricado Asfalto Zahorra A Zahorra N Tubo de drenaje d240 2% 2% Losa de hormigón en masa del paso peatonal Capa de grava filtrante Tubo de recogida pluviales d240 Losa de hormigón en masa del ferrocarril 5 5 5 5 5 5 BETERA VALENCIA GABI MARTINEZ GARCIA TRAZADO DE PASO INFERIOR PROYECTO DE OBRA CIVIL Dibujado Plano Proyecto Basico y Ejecución 10A Fecha Escala Nº de plano 1 / 1000 20/12/2004

Language	Spanish
Drawing Type	Detail
Category	Roads, Bridges and Dams
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, bridge, crossing, DETAIL, details, DWG, HIGHWAY, specifications, technical
