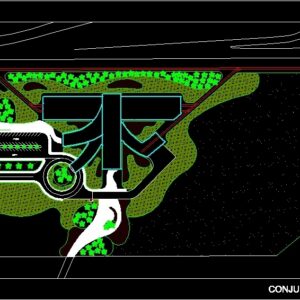

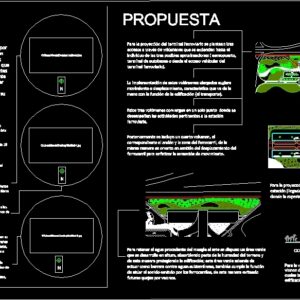

Proposal for small railway station in the city of Tucacas; with sheets that describe concepts as generators, adaptation to the land and plant a whole.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

analysis, for the ventilation of the whole, the winds that come from the coast take advantage of opening openings in the northeast façade which will sweep the hot air contained in the upper part of the building., proposal, david garcia, jose antonio paez university, design v , railway station, analysis and proposal, aenor, product, certificate, brick res., these bricks are in possession of the mark aenor ,, with the following names :, brown – gray – amalfi, smooth – rough – cork – striped, finishes, interior wall, exterior wall, thick, tizon, tonalities, slightly effloresced, no efflorescent.- liger. eflor., not freezing, without limitation, rope, suction, absorption of water, res. to the compression, palau – storage, observations:, efflorescence, frost, characteristics, f t, technical characteristics sheet brick ceram. c.vista., manufacturer: palau ceramica de almacellas., ceramics, palau, ebony – red – chicago, cream – siena – pink – bronze – beige -, palau – alpicat, manufacturer: palau ceramica de alpicat., rulado b-rulado c, brown-hazel-garnet-clear, ocher anejo-brown annexed-old gold-moss, smooth-rough-cork-striped-rugged -, palau – chiloeches, manufacturer: palau ceramica de chiloeches., provides a wide range of color ., enameled brick on the surface that waterproofs it and it, striped, red English – brown – toasted, not effloresced, palau – sarinena, manufacturer: palau ceramica de sarinena., technical characteristics sheet of curved tile., standard une, crema – siena-rose-beige-ebony-bronze, attached, these tiles are in possession of the mark aenor, mass gr., permeability, not freezing, no step has occurred, of water during the, two hours of trial, half time without step, resist the fall of, breaking load, bending, resistance, impact, no breakage, no chipping, co in mm., mit, mingitt, american standard inc., washbrook urinal top spud, wht, full bathrooms, bathroom – deca brand, belle line, duomo line, maggiore line, marajo line, modern line, ravena line, vogue line, toilets, bidets, urinals, bathtubs, showers, toilets, secretarial chair, ground floor, upper floor, northwest, southwest, northeast, plants, cuts, facades, planometry

Raw text data extracted from CAD file:

N N La ciudad de tucacas ha presentado un importante crecimiento en los últimos 30 años principalmente por su atractivo turístico, debido a su amplio catalogo en playas e islas, también por su constante buen clima; generando en consecuencia un impulso económico que hace de tucacas una buena apuesta para comerciantes de todas las escalas. Por esto se considera importante la proyección de un núcleo de transporte de carácter aéreo, ferroviario y vehicular que permita un importante desahogo en las carreteras actuales y a su vez le ofrezca la comodidad al turista de olvidar el problema del transporte. \W3.83708; 1) Aspectos físicos \W8.05618; I. \LUbicación y orientación: el terreno se encuentra en Tucacas estado \W8.05618; Falcón, por esta razón es conveniente resaltar que en la zona existe \W8.05618; la condición de irradiación solar constante y en consecuencia \W8.05618; elevada temperatura. El terreno posee frente noreste y tiene \W8.05618; aproximadamente 107.000 ms 2. Su altitud es aproximadamente 10 \W8.05618; ms sobre el nivel del mar. Posee Latitud 10°46'54. \W8.05618; II. \LTopografía: el terreno en cuestión es muy plano, por lo que \W8.05618; posiblemente no requiera de movimientos topográficos de \W8.05618; importancia. También es importante mencionar que el terreno al \W8.05618; encontrarse cerca de la costa entra en consideración el nivel \W8.05618; freático, condicionando así la altura de las edificaciones. \W8.05618; III. \LVientos: dado que el terreno se encuentra en la costa, el \W8.05618; comportamiento de los vientos es particular: durante el día el viento \W8.05618; sopla desde el mar hacia tierra, y durante la noche sopla desde tierra \W8.05618; hacia el mar. Efecto que durante el día se ve reforzado por la \W8.05618; presencia de los vientos alisos. \W8.05618; IV. \LPluviosidad: es relativamente baja pero el nivel de humedad es alto. \W8.05618; También es conveniente resaltar la presencia de mangles a menos de \W8.05618; 50 metros del terreno. \W3.96629; 2) Ámbito: \W8.05618; I. \LContexto: el terreno se encuentra rodeado por vegetación menos en \W8.05618; su fachada noroeste en la que se encuentra la calle vía Las lapas, \W8.05618; varias casas, algunos conjuntos residenciales y la asociación de \W8.05618; ganaderos, esta calle se conecta con una vía principal hacia Morón, \W8.05618; paralela a esta carretera se encuentran las vías del tren. \W8.05618; II. \LTipológicos: las pocas edificaciones que rodean el terreno son de \W8.05618; carácter residencial. se concidera que la construccion de el nucleo de \W8.05618; transporte para la ciudad impulsara el crecimiento de la misma \W8.05618; ofreciendo empleo a individuos de las zonas adyacentes al terreno, \W8.05618; ademas de facilitar el acceso a la ciudad. N N ANALISIS N \W6.13483; Para la proyección del terminal ferroviario se plantean tres \W6.13483; accesos a través de volúmenes que se extienden hasta el \W6.13483; individuo de las tres posibles aproximaciones ( aereopuerto, \W6.13483; terminal de autobuses o desde el acceso vehicular del \W6.13483; terminal ferroviario). \W6.13483; La implementación de estos volúmenes alargados sugiere \W6.13483; movimiento o desplazamiento, característica que va de la \W6.13483; mano con la función de la edificación (el transporte). \W6.13483; Estos tres volúmenes convergen en un solo punto donde se \W6.13483; desempeñan las actividades pertinentes a la estación \W6.13483; ferroviaria. \W6.13483; Posteriormente se incluyo un cuarto volumen, el \W6.13483; correspondiente al andén y la zona del ferrocarril, de la \W6.13483; misma manera se oriento en sentido del desplazamiento del \W6.13483; ferrocarril para enfatizar la sensación de movimiento. \W6.32022; \W6.13483; Para la proyección del museo se aprovecharon las dos condiciones que tiene la \W6.13483; estación (llegada y salida), separando el museo en dos secciones independientes \W6.13483; donde la experiencia de llegada es diferente a la experiencia de salida. 4.91 4.91 0.15 0.15 0.15 0.15 Para la ventilación del conjunto se aprovechan los vientos que vienen desde la costa abriendo aberturas en la fachada Noreste los cuales barrerán el aire caliente contenido en la parte alta de la edificación. CORTE A-A´ 0.15 \W6.13483; Para retener el agua procedente del mangle al este se dispuso un área verde \W6.13483; que se desarrolla en altura, absorbiendo parte de la humedad del terreno y \W6.13483; de esta manera protegiendo la edificación; esta área verde además de \W6.13483; actuar como barrera contra aguas subterráneas, también cumple la función \W6.13483; de aislar el sonido emitido por los ferrocarriles, de esta manera evitando \W6.13483; futuras quejas por vecinos. PROPUESTA DAVID GARCIA 19.641.615 UNIVERSIDAD JOSE ANTONIO PAEZ DISEÑO V ESTACION FERROVIARIA ANALISIS Y PROPUESTA N CONJUNTO 1:500 N AENOR Producto Certificado <17% (*) SE INDICAN LAS MASAS CORRESPONDIENTES A LOS TRES GROSO- RES DE LADRILLO. ESTOS LADRILLOS ESTAN EN POSESION DE LA MARCA AENOR, CON LAS DENOMINACIONES SIGUIENTES: LPV R 200 DE 240x115x34 mm. LPV R 200 DE 240x115x50 mm. LPV R 200 DE 240x115x68 mm. 2000 1500 1000 2200 1600 1100 PARDO - GRIS - AMALFI LISO - TOSCO - CORCHO - RAYADO ACABADOS E2 PARED INTERIOR E1 PARED EXTERIOR C GRUESO B TIZON A TONALIDADES 26 26 34-50-68 115 240 LIGERAMENTE EFLORESCIDO NO EFLOR.- LIGER. EFLOR. NO HELADIZO NO HELADIZO 0.45 gr/cm2/min. 0.35 gr/cm2/min. SIN LIMITAR 100 Kp/cm2. 200 Kp/cm2. SOGA MEDIDAS (mm.) MASA gr. (*) SUCCION ABSORCION DE AGUA RES. A LA COMPRESION NORMA U.N.E. 67-019-86 PALAU - ALMACELLAS OBSERVACIONES: EFLORESCENCIAS HELADICIDAD CARACTERISTICAS B E1 E1 C A E1 E2 E1 F T FICHA DE CARACTERISTICAS TECNICAS LADRILLO CERAM. C.VISTA. LOCALIDAD: ALMACELLAS (LERIDA). FABRICANTE: PALAU CERAMICA DE ALMACELLAS. R CERAMICAS PALAU Certificado Producto AENOR <17% (*) SE INDICAN LAS MASAS CORRESPONDIENTES A LOS TRES GROSO- RES DE LADRILLO. ESTOS LADRILLOS ESTAN EN POSESION DE LA MARCA AENOR, CON LAS DENOMINACIONES SIGUIENTES: LPV R 200 DE 285x135x50 mm. LPV R 200 DE 285x135x60 mm. LPV R 200 DE 285x135x68 mm. 3200 2550 2200 2200 2600 3200 E1 E2 E1 A E1 B PARDO - GRIS - AMALFI LISO - TOSCO - CORCHO - RAYADO ACABADOS E2 PARED INTERIOR E1 PARED EXTERIOR C GRUESO B TIZON A TONALIDADES 8 20 50-60-68 135 285 LIGERAMENTE EFLORESCIDO NO EFLOR.- LIGER. EFLOR. NO HELADIZO NO HELADIZO 0.45 gr/cm2/min. 0.35 gr/cm2/min. SIN LIMITAR 100 Kp/cm2. 200 Kp/cm2. SOGA MEDIDAS (mm.) MASA gr. (*) SUCCION ABSORCION DE AGUA RES. A LA COMPRESION NORMA U.N.E. 67-019-86 PALAU - ALMACELLAS OBSERVACIONES: EFLORESCENCIAS HELADICIDAD CARACTERISTICAS C F T FICHA DE CARACTERISTICAS TECNICAS LADRILLO CERAM. C.VISTA. LOCALIDAD: ALMACELLAS (LERIDA). FABRICANTE: PALAU CERAMICA DE ALMACELLAS. R CERAMICAS PALAU Certificado Producto AENOR 2000 2350 1500 1800 1000 1200 LPV R 200 DE 243x115x69 mm. LPV R 200 DE 243x115x53 mm. LPV R 200 DE 243x115x34 mm. CON LAS DENOMINACIONES SIGUIENTES: ESTOS LADRILLOS ESTAN EN POSESION DE LA MARCA AENOR, RES DE LADRILLO. (*) SE INDICAN LAS MASAS CORRESPONDIENTES A LOS TRES GROSO- EBANO - ROJO - CHICAGO LISO - TOSCO - CORCHO - RAYADO CREMA - SIENA - ROSA - BRONCE - BEIGE - ACABADOS E2 PARED INTERIOR E1 PARED EXTERIOR C GRUESO B TIZON A TONALIDADES 27 27 34-53-69 115 243 LIGERAMENTE EFLORESCIDO NO EFLOR.- LIGER. EFLOR. NO HELADIZO NO HELADIZO 0.45 gr/cm2/min. 0.35 gr/cm2/min. SIN LIMITAR 14-19% 100 Kp/cm2. 200 Kp/cm2. SOGA MEDIDAS (mm.) MASA gr. (*) SUCCION ABSORCION DE AGUA RES. A LA COMPRESION NORMA U.N.E. 67-019-86 PALAU - ALPICAT OBSERVACIONES: EFLORESCENCIAS HELADICIDAD CARACTERISTICAS B E1 E1 C A E1 E2 E1 F T FICHA DE CARACTERISTICAS TECNICAS LADRILLO CERAM. C.VISTA. LOCALIDAD: ALPICAT (LERIDA). FABRICANTE: PALAU CERAMICA DE ALPICAT. R CERAMICAS PALAU Certificado Producto AENOR <12.8% (*) SE INDICAN LAS MASAS CORRESPONDIENTES A LOS TRES GROSO- RES DE LADRILLO. ESTOS LADRILLOS ESTAN EN POSESION DE LA MARCA AENOR, CON LAS DENOMINACIONES SIGUIENTES: LPV R 225 DE 240x115x34 mm. LPV R 225 DE 240x115x50 mm. LPV R 225 DE 240x115x68 mm. 1000 2000 1500 2400 1800 1150 ~ ~ RULADO B-RULADO C MARRON-AVELLANA-GRANATE-CLARO OCRE ANEJO-PARDO ANEJO-ORO VIEJO-MUSGO LISO-TOSCO-CORCHO-RAYADO-RUGOSO - ACABADOS E2 PARED INTERIOR E1 PARED EXTERIOR C GRUESO B TIZON A TONALIDADES 26 26 34-50-68 115 240 LIGERAMENTE EFLORESCIDO NO EFLOR.- LIGER. EFLOR. NO HELADIZO NO HELADIZO 0.45 gr/cm2/min. 0.20 gr/cm2/min. SIN LIMITAR 100 Kp/cm2. 225 Kp/cm2. SOGA MEDIDAS (mm.) MASA gr. (*) SUCCION ABSORCION DE AGUA RES. A LA COMPRESION NORMA U.N.E. 67-019-86 PALAU - CHILOECHES OBSERVACIONES: EFLORESCENCIAS HELADICIDAD CARACTERISTICAS B E1 E1 C A E1 E2 E1 F T FICHA DE CARACTERISTICAS TECNICAS LADRILLO CERAM. C.VISTA. LOCALIDAD: CHILOECHES (GUADALAJARA). FABRICANTE: PALAU CERAMICA DE CHILOECHES. R CERAMICAS PALAU RES DE LADRILLO. (*) SE INDICAN LAS MASAS CORRESPONDIENTES A LOS TRES GROSO- 2400 2000 1000 1200 1500 PROPORCIONA UNA GRAN GAMA DE COLOR. LADRILLO ESMALTADO EN SUPERFICIE QUE LO IMPERMEABILIZA Y LE RAYADO ROJO INGLES - MARRON - TOSTADO ~ ~ ~ ACABADOS E2 PARED INTERIOR E1 PARED EXTERIOR C GRUESO B TIZON A TONALIDADES 26 26 34-50-70 115 245 1700 LIGERAMENTE EFLORESCIDO NO EFLORESCIDO NO HELADIZO NO HELADIZO 0.45 gr/cm2/min. 0.35 gr/cm2/min. SIN LIMITAR <19% 100 Kp/cm2. 250 Kp/cm2. SOGA MEDIDAS (mm.) MASA gr. (*) SUCCION ABSORCION DE AGUA RES. A LA COMPRESION NORMA U.N.E. 67-019-86 PALAU - SARINENA OBSERVACIONES: EFLORESCENCIAS HELADICIDAD CARACTERISTICAS B E1 E1 C A E1 E2 E1 F T FICHA DE CARACTERISTICAS TECNICAS LADRILLO CERAM. C.VISTA. LOCALIDAD: SARINENA (HUESCA). FABRICANTE: PALAU CERAMICA DE SARINENA. R CERAMICAS PALAU <19% RES DE LADRILLO. (*) SE INDICAN LAS MASAS CORRESPONDIENTES A LOS DOS GROSO- 3200 2200 3200 2200 PROPORCIONA UNA GRAN GAMA DE COLOR. LADRILLO ESMALTADO EN SUPERFICIE QUE LO IMPERMEABILIZA Y LE RAYADO ROJO INGLES - MARRON - TOSTADO ~ ~ ~ ACABADOS E2 PARED INTERIOR E1 PARED EXTERIOR C GRUESO B TIZON A TONALIDADES 8 20 50-70 135 285 LIGERAMENTE EFLORESCIDO NO EFLORESCIDO NO HELADIZO NO HELADIZO 0.45 gr/cm2/min. 0.35 gr/cm2/min. SIN LIMITAR 100 Kp/cm2. 250 Kp/cm2. SOGA MEDIDAS (mm.) MASA gr. (*) SUCCION ABSORCION DE AGUA RES. A LA COMPRESION NORMA U.N.E. 67-019-86 PALAU - SARINENA OBSERVACIONES: EFLORESCENCIAS HELADICIDAD CARACTERISTICAS B E1 C A E1 E2 E1 F T FICHA DE CARACTERISTICAS TECNICAS LADRILLO CERAM. C.VISTA. LOCALIDAD: SARINENA (HUESCA). FABRICANTE: PALAU CERAMICA DE SARINENA. R CERAMICAS PALAU PALAU CERAMICAS R FABRICANTE: PALAU CERAMICA DE ALPICAT. LOCALIDAD: ALPICAT (LERIDA). FICHA DE CARACTERISTICAS TECNICAS DE TEJA CURVA. F T 480 58 CARACTERISTICAS OBSERVACIONES: PALAU - ALPICAT NORMA U.N.E. TONALIDADES ACABADOS CREMA-SIENA-ROSA-BEIGE-EBANO-BRONCE ANEJA ESTAS TEJAS ESTAN EN POSESION DE LA MARCA AENOR AENOR Producto Certificado 35 180 MASA gr. 1800 PERMEABILIDAD 177 kp HELADICIDAD (20 CICLOS) NO HELADIZA NO SE HA PRODUCIDO PASO DE AGUA DURANTE LAS DOS HORAS DE ENSAYO TIEMPO MEDIO SIN PASO U.N.E. 41.025 DE AGUA: 2 HORAS U.N.E. 67.024 RESISTIR LA CAIDA DE UNA BOLA DE 100 gr CARGA DE ROTURA A LA FLEXION U.N.E. 67.024 NO HELADIZA U.N.E. 67.024 MINIMO 98 kp DESDE 50 cm DE ALTURA RESISTENCIA AL IMPACTO NO SE PRODUCEN ROTURAS NI DESCONCHADOS ~ Cotas en mm. MIT MINGITT American Standard Inc. 6501.010 Washbrook Urinal Top Spud WHT L-37-S TQ-11-S TQ-11-F TQ-11-L BAÑOS COMPLETOS 6501.010 Washbrook Urinal Top Spud WHT BAÑO - MARCA DECA LINEA BELLE LINEA DUOMO LINEA MAGGIORE LINEA MARAJO LINEA MODERNA LINEA RAVENA LINEA VOGUE INODOROS, BIDETS, MINGITORIOS BACHAS,`PILETAS BAÑADERAS, DUCHAS SANITARIOS SECRETARIAL CHAIR 30X65,25X45 DESK W/ RETURN SECRETARIAL CHAIR 30X75,25X70 DESK W/RETURN & BACK TABLE SECRETARIAL CHAIR ARM CHAIR/SWIVEL TILT ARM CHAIR/SWIVEL TILT ARM CHAIR/SWIVEL TILT ARM CHAIR/SWIVEL TILT ARM CHAIR/SWIVEL TILT ARM CHAIR/SWIVEL TILT ARM CHAIR/SWIVEL TILT \A1;4.90 \A1;8.63 \A1;4.10 \A1;5.24 \A1;6.60 \A1;7.76 \A1;5.70 \A1;4.75 \A1;7.60 \A1;3.00 \A1;3.00 \A1;4.90 \A1;83.74 \A1;150.06 \A1;84.69 \A1;150.00 \A1;150.00 \A1;7.76 \A1;7.82 \A1;1.14 \A1;1.14 \A1;2.89 \A1;2.93 \A1;2.22 \A1;4.04 \A1;2.14 PLANTA BAJA PLANTA ALTA CORTE A-A´ CORTE B-B´ NOROESTE SUROESTE NORESTE PLANTAS CORTES FACHADAS DAVID GARCIA 19.641.615 UNIVERSIDAD JOSE ANTONIO PAEZ DISEÑO V ESTACION FERROVIARIA PLANOMETRIA N 0.15 0.15 0.15 0.15 0.15 0.15 0.15 4.91 4.91 0.15 0.15 0.15 0.15 0.15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 A B C D
