Reception Equipment DWG Section for AutoCAD

Reception Equipment DWG Section for AutoCAD

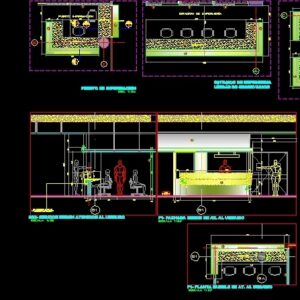

This file contains details on plant; sections and facades to countertops and furniture typologies of user services used primarily in the area of ??health .

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

npa, general list of specifications, office area, plastic dilatation rod for granite floors, broom, half-round polished grain, white or similar to the existing one, half-round vinyl or fiberglass stash guard, similar to the existing one. sanitary fluxometer institutional color white ref. crown., hanging sink milano ref. white crown with holes insinuated without pedestal., sinks of superimpose line nova ref. crown color white, faucet system push ref. docol with automatic closing, amaretto dishwasher kit ref. grival goose neck, round bronze grille, granite washbasin emptying with pozuelo, safety bar in stainless steel, safety bar for disabled in stainless steel, towel dispenser, toilet paper dispenser, surgical stainless steel pozuelo., valvula antivandalica type docol, information station, information station, nursing station, nursing station, typical meson section, low furniture, intermediate care, observation unit, intensive care, high furniture, general notes: -for exact references consult the document of technical specifications of construction of said bidding. -all encounters between walls and skies in the initial attention area should be finished off in half. -The design and coordination of floor plans and lighting will be done by the hospital. -The extraction grids are only illustrative and their final location depends on the air extraction designs. -all the walls that lead to circulations should have guardacamillas -the drawings of hygienic paper dispensers, towels and soap dispensers represent only the possible location since their supply and installation will be done by the hospital. -all the drawings corresponding to furniture are illustrative and are not part of the tender. -all the support elements described must be verified by the installer and constructor who will guarantee their stability. -all the measurements and dimensions of materials must be verified by the manufacturer. -all the dimensions described are taken to black work and tolerance for finishes should be taken into account. -all the heights and dimensions of walls, ceilings and existing structures described in said plan, are subject to variations and should be verified on the site., section aa meson information post, section bb center of receipts, right, wood, access offices , wall in masonry is proposed for better support of meson

Raw text data extracted from CAD file:

N.P.A. \A1;.30 \A1;1.56 \A1;.10 \A1;1.56 \A1;.80 \A1;2.53 \A1;.80 \A1;1.60 \A1;5.60 \A1;1.16 \A1;.60 \A1;3.97 \A1;3.58 \A1;.30 \A1;1.39 \A1;.80 \A1;1.39 \A1;.30 \A1;.50 \A1;.98 \A1;3.80 \A1;.10 \A1;1.10 \A1;.20 \A1;.50 \A1;.28 \A1;.10 \A1;.50 \A1;.30 \A1;.90 \A1;.10 \A1;.10 \A1;.50 \A1;.28 \A1;.60 \A1;.30 \A1;1.10 \A1;.50 \A1;.30 \A1;.50 \A1;1.71 \A1;.60 \A1;.30 \A1;.50 \A1;1.60 \A1;.30 \A1;.50 \A1;4.80 \A1;.30 \A1;.50 \A1;5.73 \A1;1.98 \A1;.50 \A1;.30 \A1;.50 \A1;4.13 \A1;.50 \A1;.30 1.- PISOS LISTADO GENERAL DE ESPECIFICACIONES AREA DE CONSULTORIOS VARILLA DE DILATACION PLÁSTICA PARA PISOS DE GRANITO BALDOSA DE GRANO PULIDO 30 X30 Nª1-Nª2 ALTO TRAFICO, 1 1 1 2 2.- GUARDAESCOBAS GUARDAESCOBAS MEDIA CAÑA EN GRANO PULIDO COLOR BLANCO O SIMILAR AL EXISTENTE. 2 1 2 2 H: 8 CMS GUARDAESCOBAS MEDIA CAÑA EN VINILO O FIBRA DE VIDRIO COLOR BLANCO O SIMILAR AL EXISTENTE. H: 8 CMS 2 3 TALON EN CONCRETO +REFUERZO ( EN TODOS LOS MUROS PERIMETRALES A ZONAS HÚMEDAS) 3.-MUROS MURO EN PLACA DE YESO ( SISTEMA DRYWALL JUNTA PERDIDA)+VPINTURA TIPO VINILTEX 3 1 MURO EN PLACA DE SUPERBOARD O PLACA VERDE ( SISTEMA DRYWALL ) +ENCHAPE 3 2 4.-ENCHAPES CERÀMICA MACEDONIA BLANCO 25 X35 REF. CORONA. MODULACION HORIZONTAL 4 1 MOLDURA PLASTICA MATEX BLANCA ( EN FILETES VERTICALES Y REMATE DE MUROS) 5.-CIELOS CIELO FALSO EN PLACA DE YESO 1/2" (SISTEMA DRYWALL JUNTA PERDIDA) 5 1 6.-CARPINTERIA EN MADERA PUERTA EN MADERA DE MARCO METALICO +CHAPA TIPO DURALOCK 6 1 6 3 GUARDA CAMILLAS EN MADERA DE ROBLE (ver detalle) +PINTURA BLANCA MATE TIPO 2 (ESTRUCTURA EN PERFILERIA METALICA) 7.-CARPINTERIA METÀLICA CORTINERO EN TUBERIA DE ACERO DE 11/2"+ESCUDOS METALICOS( FIJADO A CIELO) 7 1 7 3 PASAMANOS EN TUBERIA DE ACERO INOX. DE 2"+PINTURA. 7 4 PIEAMIGOS EN LAMINA DE HIERRO CALIBRE 18 +ANTICORROSIVO+ESMALTE COLOR BLANCO. 7 5 DIVISION METÀLICA EN ACERO INOXIDABLE TIPO SOCODA CON PASADOR INTERNO +TIRADERA 7 6 VENTANA CON PERFILES DE ALUMINIO +VIDRIO TEMPLADO 8.-APARATOS SANITARIOS SANITARIO FLUXOMETRO INSTITUCIONAL COLOR BLANCO REF. CORONA. 8 1 8 2 8 3 8 4 8 5 SANITARIO TAZA FLUXOMETRO HANDICAP COLOR BLANCO REF. CORONA +DUCHA TELEFONO PLASTICA BLANCA ORINAL MEDIANO COLOR BLANCO REF. CORONA + SENSOR TIPO PUSH LAVAMANOS DE COLGAR MILANO REF. CORONA BLANCO CON AGUJEROS INSINUADOS SIN PEDESTAL. LAVAMANOS DE SOBREPONER LINEA NOVA REF. CORONA COLOR BLANCO 9.-GRIFERIAS GRIFERIA SISTEMA PUSH REF. DOCOL CON CIERRE AUTOMATICO 9 1 9 2 9 3 GRIFERIA GALAXIA DE 4" CROMO. KIT LAVAPLATOS AMARETTO REF. GRIVAL CUELLO DE GANSO 10.-ACCESORIOS -VARIOS 10 1 10 2 10 3 REJILLA REDONDA DE BRONCE 10 4 LAVAESCOBAS EN GRANITO VACIADO CON POZUELO 10 5 ESPEJO DE VIDRIO TIPO CRISTAL DE 4MM CON BICEL DE 1,5 CMS 10 6 BARRA DE SEGURIDAD EN ACERO INOXIDABLE REJILLA PLASTICA 20 X 20 PARA EXTRACTOR MECANICO DE AIRE 10 7 BARRA DE SEGURIDAD PARA DISCAPACITADOS EN ACERO INOXIDABLE 10 8 DISPENSADOR DE TOALLA 10 9 DISPENSADOR DE PAPEL HIGIENICO MESON EN GRANITO VERDE UBATUBA +REGRUESE DE 3CMS 11.-MESONES 11 1 10 11 11 3 POZUELO EN ACERO INOXIDABLE TIPO QUIRURGICO. MESON EN ACERO INOXIDABLE CON REGRUESE DE 3CMS +POZUELO VALVULA ANTIVANDALICA TIPO DOCOL 10 10 \A1;.10 \A1;.28 \A1;.30 \A1;1.10 \A1;.60 \A1;.10 \A1;.60 . . . . \A1;.20 \A1;.65 \A1;1.00 \A1;.15 \A1;.80 \A1;1.10 \A1;1.10 \A1;2.10 \A1;1.00 \A1;.65 \A1;.20 \A1;.90 \A1;.20 \A1;.10 \A1;.20 \A1;.80 \A1;.30 \A1;.50 \A1;.60 \A1;.28 \A1;.82 \A1;.10 \A1;.45 \A1;.30 \A1;3.29 \A1;.80 \A1;.10 \A1;.60 \A1;2.10 \A1;2.95 \A1;1.61 R.10 \A1;2.23 \A1;.25 \A1;1.42 \A1;3.49 \A1;.30 \A1;.20 \A1;3.41 \A1;.82 \A1;.14 \A1;1.89 \A1;.30 \A1;.56 \A1;.76 \A1;.17 \A1;.10 97° 97° 97° \A1;.50 \U+2205.54 PUESTO INFORMACION 5 5 5 5 5 5 2' B1 PUESTO DE INFORMACION ESC. 1:25 ESTACION DE ENFERMERÍA 5 5 5 4 ESTACION DE ENFERMERIA 5 5 5 5 5 5 5 5 ESTACION DE ENFERMERÍA 2 C ESTACION DE ENFERMERIA ESC. 1:25 ESTACION DE ENFERMERIA 5 5 5 5 7 ESC. 1:25 B1 ESCALA 1:25 5 5 5 5 5 5 5 5 5 5 SECCION MESON TIPICO ESCALA 1:25 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 MUEBLE BAJO MUEBLE BAJO MUEBLE BAJO MUEBLE BAJO MUEBLE BAJO MUEBLE BAJO CUIDADOS INTERMEDIOS UNIDAD DE OBSERVACION CUIDADOS INTESIVOS ESTACION DE ENFERMERIA MESON EN GRANITO VERDE UBATUBA +REGRUESE DE 3CMS MUEBLE ALTO MUEBLE ALTO MUEBLE ALTO MUEBLE ALTO MUEBLE ALTO MUEBLE ALTO MESON EN GRANITO VERDE UBATUBA +REGRUESE DE 3CMS MESON EN GRANITO VERDE UBATUBA +REGRUESE DE 3CMS MESON EN GRANITO VERDE UBATUBA +REGRUESE DE 3CMS MESON EN GRANITO VERDE UBATUBA +REGRUESE DE 3CMS 5 5 5 5 5 5 5 NOTAS GENERALES: -PARA REFERENCIAS EXACTAS CONSULTAR EL DOCUMENTO DE ESPECIFICACIONES TECNICAS DE CONSTRUCCION DE DICHA LICITACION. -TODOS LOS ENCUENTROS ENTRE MUROS Y CIELOS EN EL AREA DE ATENCION INICIAL DEBERAN SER REMATADOS EN MEDIA CAÑA. -EL DISEÑO Y COORDINACION DE PLANOS DE CIELOS E ILUMINACION SE HARÁ POR PARTE DE EL HOSPITAL. -LAS REJILLAS DE EXTRACCION SOLO SON ILUSTRATIVAS Y SU UBICACION FINAL DEPENDE DE LOS DISEÑOS DE EXTRACCION DE AIRE. -TODOS LOS MUROS QUE DAN HACIA CIRCULACIONES DEBERÁN TENER GUARDACAMILLAS -LOS DIBUJOS DE DISPENSADORES DE PAPEL HIGIENICO,DISPENSADORES DE TOALLAS Y JABON REPRESENTAN SOLO LA POSIBLE UBICACION YA QUE SU SUMINISTRO E INSTALACION SE HARÀ POR PARTE DEL HOSPITAL. -TODOS LOS DIBUJOS CORRESPONDIENTES A MOBILIARIO SON ILUSTRATIVOS Y NO HACEN PARTE DE LA LICITACION. -TODOS LOS ELEMENTOS DE SOPORTE DESCRITOS DEBEN SER VERIFICADOS POR PARTE DEL INSTALADOR Y CONSTRUCTOR QUIENES GARANTIZARAN LA ESTABILIDAD DE LOS MISMOS. -TODAS LAS MEDIDAS Y DIMENSIONES DE MATERIALES DEBEN SER VERIFICADAS X EL FABRICANTE. -TODAS LAS DIMENSIONES DESCRITAS ESTAN TOMADAS A OBRA NEGRA Y DEBERA TENERSE EN CUENTA LA TOLERANCIA PARA ACABADOS. -TODOS LAS ALTURAS Y DIMENSIONES DE MUROS, CIELOS Y ESTRUCTURAS EXISTENTES DESCRITAS EN DICHO PLANO, ESTAN SUJETOS A VARIACIONES Y DEBERAN SER VERIFICADAS EN EL SITIO. 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 11 1 1 1 1 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 5 1 5 1 6 3 MUEBLE ALTO 11 1 5 ESCALA 1:25 5 5 5 5 11 1 11 1 1 1 5 1 5 5 B B A A SECCION A-A MESON PUESTO DE INFORMACION SECCION B-B CENTRO DE RECIBOS 5 5 5 5 5 5 5 PV-1 2.10X 3.15 DERECHA madera ACCESO CONSULTORIOS 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 MUEBLE ALTO MUEBLE BAJO 5 5 5 5 5 5 B1 B1 B1 9A SD2- SECCION MESON ATENCION AL USUARIO ESCALA 1:25 F1- FACHADA MESON DE AT. AL USUARIO ESCALA 1:25 P1- PLANTA MUEBLE DE AT. AL USUARIO ESCALA 1:25 5 97° 11 1 11 1 11 1 3 1 3 1 3 1 3 1 11 1 SE PROPONE MURO EN MAMPOSTERIA PARA MEJOR SOPORTE DE MESON 5

Language	Spanish
Drawing Type	Section
Category	Furniture & Appliances
Additional Screenshots
File Type	dwg
Materials	Glass, Masonry, Plastic, Steel, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, countertops, desk, details, drawing board, DWG, equipment, escritório, facades, file, furniture, laboratory, office, plant, RECEPTION, section, sections, typologies, user
