Rotoplas Septic Grave DWG Detail for AutoCAD

Rotoplas Septic Grave DWG Detail for AutoCAD

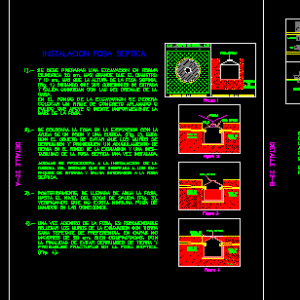

DETAIL OF SEPTIC GRAVE TYPE ROTOPLAS WITH MEASURES AND CAPACITY ; INSTALLATION -TECHNICAL NOTES

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

of the tank, key, capacity, nomenclature, lts., key, capacity, nomenclature, lts., key, capacity, nomenclature, lts., key, capacity, nomenclature, lts., dimensions of capacities, tank diameter, diameter of the excavation, depth of the excavation, figure, template, concrete, tube of, entry, tube of, departure, pollin, rope, septic tank, figure, tube of, entry, tube of, departure, septic tank, Water, figure, tube of, entry, tube of, departure, septic tank, land of, tepetate, septic tank installation, an excavation must be prepared in, cylindrical cm larger than the diameter, cm. more than the height of the septic tank., taking care that your input connections, output coincide with those of the drainage of, home., at the bottom of the excavation should be, place a flattened concrete, polished that supports evenly feels the, base of the pit, the pit was placed in the excavation with the, help of a polin a rope. this, in order to prevent the walls from, collapse prove an accumulation of, earth at the bottom of the excavation a, Septic tank stability once installed., In addition, the installation of the, drain pipe that will be inserted, integrated exit packs the pit, septic, the water will be filled, up to the level of the exit elbow, verifying that there is no leakage of, liquids in the connections., once inside it is recommended, fill the walls of the excavation with earth, healthy tepetate in layers no, greater than cm. good with, the purpose of avoiding landslides, probable fractures in the septic fossa., template, concrete, fat trap, sink, septic tank, sewer system, field of, absorption, sewer system, septic tank, field of, absorption, sand, gravel, technical notes:, It is recommended that lines of, drain of the, of the w.c. urinals the pit, of the sinks with a grease trap, its presence retards the process of, decomposition interconnect it after the, septic pit to the absorption field., of the bidets, rainwater that will also connect, after the pit to the absorption field., figure, the drain connects a wall of the pit by means of a for, evict the waters themselves that will find a barrier before, the other connection which will prevent its direct passage to the tube of slightly, down the level of with only forming a small, difference in level in the provoked by communicating vessels the, eviction of the same amount of water through the outlet pipeline, this mechanism allows the matter that is, quickly put through a bacteriological chemical action., functioning of the septic pit, pit, septic, figure, entry, figure, Water, departure, minerals, sediments, so it starts an aerobic process that, ends quickly with the oxygen contained in the chamber the water of, the anaerobic bacteria start the cycle of, putrefaction the organic components disintegrate into elements, simple gases are formed such as the bioxide, of etc. the minerals sediment some remain, in suspension so the purified water that comes out of the pit

Raw text data extracted from CAD file:

\A1;c \A1;b \A1;a \A1;c \A1;b \A1;a \A1;b-c \A1;a \A1;b-c \A1;a \A1;0.10 \A1;diametro del tanque \A1;0.10 CLAVE CAPACIDAD NOMENCLATURA (mts.) FSS-180 9,000 lts. 3.45 a b c 2.0 2.25 CLAVE CAPACIDAD NOMENCLATURA (mts.) FSS-80 4,000 lts. 1.70 a b c 2.20 2.20 CLAVE CAPACIDAD NOMENCLATURA (mts.) FSS-40 2,000 lts. 1.60 a b c 1.55 1.55 CLAVE CAPACIDAD NOMENCLATURA (mts.) FSS-20 1,000 lts. 1.70 a b c 0.94 1.10 DIMENCIONES Y CAPACIDADES c b a c b a b-c a b-c a 0.10 diametro del tanque 0.10 DIAMETRO DE LA EXCAVACION PROFUNDIDAD DE LA EXCAVACION Figura 1 Figura 2 PLANTILLA DE CONCRETO TUBO DE ENTRADA TUBO DE SALIDA POLIN CUERDA FOSA SEPTICA FOSA SEPTICA Figura 3 TUBO DE ENTRADA TUBO DE SALIDA FOSA SEPTICA AGUA Figura 4 TUBO DE ENTRADA TUBO DE SALIDA FOSA SEPTICA TIERRA DE TEPETATE INSTALACION FOSA SEPTICA 1).- SE DEBE PREPARAR UNA EXCAVACION EN FORMA CILINDRICA 20 cm. MAS GRANDE QUE EL DIAMETRO Y 10 cm. MAS QUE LA ALTURA DE LA FOSA SEPTICA. (Fig. 1) CUIDANDO QUE SUS CONEXIONES DE ENTRADA Y SALIDA COINCIDAN CON LAS DEL DRENAJE DE LA CASA. EN EL FONDO DE LA EXCAVACION SE DEBERA COLOCAR UN FIRME DE CONCRETO APLANADO O PULIDO QUE APOYE O SIENTE UNIFORMEMENTE LA BASE DE LA FOSA. 2).- SE COLOCARA LA FOSA EN LA EXCAVACION CON LA AYUDA DE UN POLIN Y UNA CUERDA. (Fig. 2), ESTO CON EL OBJETO DE EVITAR QUE LOS MUROS SE DERRUMBEN Y PROBOQUEN UN ACUMULAMIENTO DE TIERRA EN EL FONDO DE LA EXCAVACION Y UNA INES- TABILIDAD DE LA FOSA SEPTICA UNA VEZ INSTALADA. ADEMAS SE PROCEDERA A LA INSTALACION DE LA TUBERIA DEL DRENAJE QUE SE INSERTARA A LOS EM- PAQUES DE ENTRADA Y SALIDA INTEGRADOS A LA FOSA SEPTICA. 3).- POSTERIORMENTE, SE LLENARA DE AGUA LA FOSA, HASTA EL NIVEL DEL CODO DE SALIDA (Fig. 3), VERIFICANDO QUE NO EXISTA NINGUNA FUGA DE LIQUIDOS EN LAS CONEXIONES. 4).- UNA VEZ ADENTRO DE LA FOSA, ES RECOMENDABLE RELLENAR LOS MUROS DE LA EXCAVACION CON TIERRA SANA TEPETATE DE PREFERENCIA, EN CAPAS NO MAYORES DE 20 cm. BIEN COMPACTADAS, CON LA FINALIDAD DE EVITAR DERRUMBES DE TIERRA Y PROBABLES FRACTURAS EN LA FOSA SEPTICA. (Fig. 4). PLANTILLA DE CONCRETO TRAMAPA DE GRASA LAVABO WC FOSA SEPTICA DRENAJE CAMPO DE ABSORCION DRENAJE FOSA SEPTICA CAMPO DE ABSORCION ARENA o GRAVA NOTAS TECNICAS: ES RECOMENDABLE QUE SE REALICEN LINEAS DE DESAGüE DE LA CASA-HABITACION (Fig. 5). a).- DE LOS W.C. Y MINGITORIOS A LA FOSA SEPTICA, b).- DE LOS FREGADEROS CON UNA TRAMPA DE GRASA SU PRESENCIA RETARDA EL PROCESO DE DESCOMPOSICION E INTERCONECTARLA DESPUES DE LA FOSA SEPTICA AL CAMPO DE ABSORCION. c).- DE LOS LAVABOS, REGADERAS, TINAS, BIDETS Y AGUA PLUVIALES QUE SE CONECTARAN TAMBIEN DESPUES DE LA FOSA AL CAMPO DE ABSORCION. Figura 4 EL DRENAJE SE CONECTA A UNA PARED DE LA FOSA POR MEDIO DE UN EMPAQUE, PARA DESALOJAR LAS AGUAS CLOACALES, MISMAS QUE ENCONTRARAN UNA BARRERA ANTES DE LA OTRA CONEXION LO QUE IMPEDIRA SU PASO DIRECTO AL TUBO DE SALIDA, LIGERAMENTE ABAJO DEL NIVEL DE ENTRADA, (Fig. 6), CON SOLAMENTE FORMARSE UNA PEQUEÑA DIFERENCIA DE NIVEL EN EL LIQUIDO, PROVOCARA POR VASOS COMUNICANTES EL DESALOJO DE LA MISMA CANTIDAD DE AGUA POR EL DUCTO DE SALIDA (Fig. 7). ESTE MECANISMO PERMITE QUE LA MATERIA ORGANICA, QUE ES INESTABLE, SE DESCOM- PONGA RAPIDAMENTE A TRAVES DE UNA ACCION BACTERIOLOGICA Y QUIMICA. FUNCIONAMIENTO DE LA FOSA SEPTICA FOSA SEPTICA Figura 6 Figura 7 ENTRADA Figura 8 AGUA AGUA SALIDA MINERALES SEDIMENTOS POR LO TANTO, SE INICIA UN PROCESO AEROBICO DE DESCOMPOSICION, QUE ACABA RAPIDAMENTE CON EL OXIGENO CONTENIDO EN LA CAMARA Y EL AGUA DE ARRASTRE, POSTERIORMENTE, LAS BACTERIAS ANAEROBICAS INICIAN EL CICLO DE PUTREFACCION LOS COMPONENETES ORGANICOS SE DESINTEGRAN EN ELEMENTOS SIMPLES (MINERALES) Y SE FORMAN GASES TALES COMO EL AMONIACO, BIOXIDO DE CARBONO, METANO, ETC. LOS MINERALES SE SEDIMENTAN Y ALGUNOS QUEDAN EN SUSPENSION (Fig. 8) POR LO QUE EL AGUA DEPURADA QUE SALE DE LA FOSA CONTIENE TODAVIA UN GRADO DE TOXICIDAD QUE ES NECESARIO. ELIMINAR A TRAVES DE UN CAMPO DE ABSORCION, QUE PERMITIRA POR UN PROCESO DE OXIDACION, RESULTADOS DE CONTACTO DEL AGUA CON EL OXIGENO CONTENIDO EN EL CAMPO DE ABSORCION, FORMA SULFATOS Y NITRATOS ESTABLES Y SIN PELIGRO. DETALLE 22 ESTUDIOS Y PROYECTOS DETALLE 22-A ESTUDIOS Y PROYECTOS DETALLE 22-B ESTUDIOS Y PROYECTOS

Language	Spanish
Drawing Type	Detail
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units
Footprint Area
Building Features
Tags	autocad, capacity, DETAIL, DWG, einrichtungen, facilities, gas, gesundheit, grave, installation, l'approvisionnement en eau, la sant, le gaz, machine room, maquinas, maschinenrauminstallations, Measures, notes, provision, rotoplas, septic, technical, type, wasser bestimmung, water
