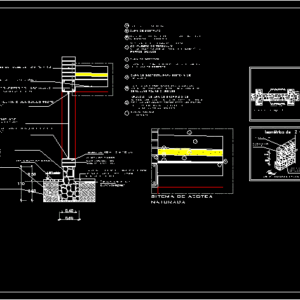

THE FILE SHOW A SECTION BY FACADE OF TERRACE AND ITS SPECIFICATIONS

Drawing labels, details, and other text information extracted from the CAD file (Translated from Galician):

floor with stone, tilting, waterproofing finish with a prefabricated asphaltic finish with red or green tile, bricklaying, geotextile layer for drainage system, geotextile layer, layer of polyethylene rolls with inverted cones and geotextile layer substrate, vegatation layer, outer npt, natuated roof system, abutments

Raw text data extracted from CAD file:

\fArial|b0|i0|c0|p34|;CLAVE \fArial|b0|i0|c0|p34|;NORTE \fArial|b0|i0|c0|p34|;ESCALA GRÁFICA \fArial|b0|i0|c0|p34|;ESCALA DEL DIBUJO \fArial|b0|i0|c0|p34|;ACOTACIÓN EN METROS LA COTA RIGE AL DIBUJO \fArial|b0|i0|c0|p34|;CONTENIDO \fArial|b0|i0|c0|p34|;PROYECTO \fArial|b0|i0|c0|p34|;PROYECTÓ \fArial|b0|i0|c0|p34|;DIBUJÓ \fArial|b0|i0|c0|p34|;SIMBOLOGÍA Y NOTAS \fArial|b0|i0|c0|p34|;UBICACIÓN \fArial|b0|i0|c0|p34|;LABORATORIO DE SUSTENTABILIDAD \fArial|b0|i0|c0|p34|;HTTP://CIEPFA.POSGRADO.UNAM.MX/LASUS/ \fArial|b0|i0|c0|p34|;0.5 \fArial|b0|i0|c0|p34|;1.0 \fArial|b0|i0|c0|p34|;1.5 \fArial|b0|i0|c0|p34|;2.0 \fArial|b0|i0|c0|p34|;2.5 \A1;0.60 \A1;1.10 \A1;0.40 \A1;0.50 \A1;0.60 0.60 0.60 Adobe de 40 x 40 x 10 cm Junta de barro con arcilla de 2cm de espesor 1.10 0.40 sobrecimiento de concreto ciclopeo de piedra del lugar pegada con mortero cemento - cal - arena proporción 1:4:6, concreto F'c= 250 kg/cm2 Rellenoconmaterial producto de la excavaciónde las zapatas,compactada con agua y pizón demano en capas de 30 cms. Cama de arena seca de 2.50 cm de espesor Piso a base de piedra 0.50 Cimiento de concreto ciclópeo de piedra del lugar pegada con mortero cemento - cal - arena proporción 1:4:6, concreto F'c=250 kg/cm2 entortado apliacion de apa de sacrificio de impermeabilizante asfaltico prefabricado de 3mm areanado: sobre este aplicacion de termofusion del asfaltico prefabricaado antiraices remate de impermeabilizante con un asfaltico prefabricado con acabado de gravillas rojas o verdes enladrillado capa de geotextil para sistema de drenado capa de tezontle o tepojal de granulaje 8-10 mm de espesor capa de geotextil sustrato de 100mm de espesor compuesto de tepojal y vermicomposta(composta de lombriz) en partes iguales capa de rollos de polietileno con conos invertidos y geotextil capa de sustrato capa de vegatacion NPT exterior CRISTAL TEMPLADO 9MM MARCA DIVIMEX PERFIL DE ALUMINIO JUNQUILLO RECTO .586"X .687" TRABE DE CONCRETO F'C= 250 kg/cm2 ARMADO 4 VARILLAS DEL #8 FIRME DE CONCRETO ARMADO DE 8cm PREMEZCLADO F'C=200 kg/cm2 ACABADO PULIDO PERFIL DE ALUMINIO JUNQUILLO RECTO .586"X .687" losa de concreto= 250 kg/cm2 pretil a base de adobe de 40 x 40 x 10 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 sitema de azotea naturada \A1;0.60 \A1;0.60 \A1;0.30 Adobe de 40 x 40 x 10 cm Junta de barro con arcilla de 2 cm de espesor Cimiento ciclópeo de piedra brasa pegada con cemento - arena - grava poporción 1:4:6 Isométrico de Z - 1 \H0.6872x;CIMENTACION A BASE DE CONCRETO CICLOPEO sobrecimiento de concreto ciclópeo de piedra del lugar pegada con mortero cemenento - cal - arena proporción 1:4:6 Cimiento de concreto ciclópeo de piedra del lugar pegada con mortero cemenento - cal - arena proporción 1:4:6 Contrafuertes CORTE DE\fBroadway|b0|i0|c0|p82; \fArial|b0|i0|c0|p34;\H0.99999x;CIMENTACION EN MUROS DE ADOBE S/E S/E
