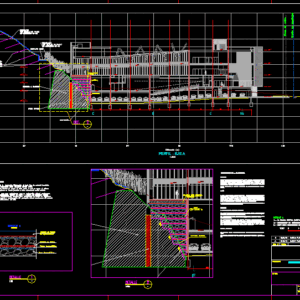

Slope Stabilization, Stone Embankment DWG Block for AutoCAD

Slope Stabilization, Stone Embankment DWG Block for AutoCAD

Slope Stabilization. The stone embankment also functions as a footing.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

title:, drawing, I elaborate:, drawing:, I elaborate, revision, code, work:, no. flat, approved, reviewed:, approved:, review, date, date:, scale:, rev. :, scale, specialty, study of stabilization of slopes, for the development, program of the united nations, project :, det., detail, profile – axis a, limit of property, withdrawal line, false shoe, pedraplén, land a to inject, filling material, of explanations, var., loose or inadequate until finding firm terrain., it must be cleaned in parallel to it, reaching stable ground, using lateral confinements to increase the safety factor, the granulometry and configuration of the pedraplén must be maintained according to the specifications of the mtc., note pedraplen :, natural terrain, rock, filled with material, integral, specifications – injections, definition, execution, quality control of quality, notes:, issued for approval, description, hsa , klc, issued for construction, juan rodriguez

Raw text data extracted from CAD file:

TITULO 2 TITULO 1 TITULO: DIBUJO ELABORO : DIBUJO : ELABORO REVISION CODIGO PLANO N°: TRABAJO : N°/CANTIDAD No. PLANO APROBO REVISO : APROBO : REVISO FECHA FECHA : ESCALA : REV. : ESCALA ESPECIALIDAD "PENUD" "LUGAR DE LA MEMORIA" ESTUDIO DE ESTABILIZACIÒN DE TALUDES PARA EL DESARROLLO PROGRAMA DE LAS NACIONES UNIDAS PROYECTO: 1 DET. 1 1:xx DETALLE 25º \A1;7.60 \A1;7.60 \A1;7.60 \A1;7.60 \A1;7.60 \A1;9.20 \A1;6.00 \A1;8.80 \A1;0.70 \A1;0.20 \A1;Var. \A1;0.10 \A1; Cota de terreno (msnm) Distancia (m) PERFIL - EJE A 80 90 100 110 120 130 80 90 100 110 120 130 0 20 40 60 80 100 120 140 límite de propiedad línea de retiro -8.35 -4.50 ±0.00 +4.50 +9.70 -4.50 ±0.00 +4.50 +9.70 -10.00 -6.10 -3.00 ±0.00 +3.00 5 5 5 5 5 5 5 5 -10.00 ±0.00 +4.02 -10.00 -6.10 -3.00 ±0.00 +3.48 -6.10 +3.21 +3.00 +7.10 -6.10 +3.75 +4.29 -8.50 -4.50 E B C H G ESCALERA E303 1:200 PERNOS L=6m. ESPACIAMIENTO @3m. VER DETALLE EN PLANO DB-00058996-GT-08 FALSA ZAPATA EMMALLADO VER DETALLE EN PLANO DB-00058996-GT-08 EMMALLADO VER DETALLE EN PLANO DB-00058996-GT-08 PEDRAPLÉN TERRENO A INYECTAR 5 5 Roca Dmax=0.70m Piedra Dmax=0.20m DETALLE 1 ESC. 1:50 Material de relleno Material de relleno de explanaciones Var. 5 1.- Limpieza de la fundación: Eliminación de todo tipo de material inestable, suelto o inadecuado hasta encontrar terreno firme. 2.- Limpieza de taludes de apoyo: El talud sobre el que se apoya el relleno deberá limpiarse en forma paralela a éste, alcanzando suelo estable. 3.- Cuerpo de roca para pedraplenes: para su contrucción, deberá mantenerse, como recomendación, taludes de 2H:1V o 1.5H:1V. En ocasiones deberá emplearse confinamientos laterales para incrementar el Factor de Seguridad La granulometría y configuración del pedraplén deberá mantenerse de acuerdo a las especificaciones del MTC. NOTA PEDRAPLEN: 1 3 1 3 1 3 TERRENO NATURAL ROCA (Ver detalle 1) RELLENO CON MATERIAL INTEGRAL ESPECIFICACIONES - INYECCIONES DEFINICION LAS INYECCIONES CONSISTEN EN INTRODUCIR MEZCLAS DE CEMENTO AGUA Y UN ESTABILIZADOR (LECHADAS) AL TERRENO, LECHADAS QUE LUEGO FRAGUAN FORMANDO LENGUAS QUE CONSOLIDAN AL TERRENO. ESTA INTRODUCCION SE HACE MEDIANTE SISTEMAS QUE TE PERMITEN INYECTAR ZONAS LOCALIZADAS, EN UN NUMERO DE VECES HASTA ALCANZAR LAS PRESIONES DE DISEÑO, PRESIONES QUE SON PREVIAMENTE DEFINIDAS DE ACUERDO AL GRADO DE MEJORA QUE SE DESEE OBTENER PARA ASI GARANTIZAR LA ESTABILIAD DEL TALUD. AL CONSOLIDAR EL TERRENO CON LAS LECHADAS YA FRAGUADAS SE MEJORAN LOS PARAMETROS RESISTENTES DEL TERRENO COMO SON: DENSIDAD, COHESION, ANGULO DE FRICCION Y MODULO DE DORMACION. PREVIO A LAS INYECCIONES, SE REQUIERE DE PERFORACIONES PARA, POR ESTAS, INTRODUCIR LAS LECHADAS ESTABLES. DISE\LÑ\LO EL DISEÑO SE REALIZARA DE TAL FORMA QUE LA GEOMETRIA DE TERRENO INYECTADO GARANTICE LOS FACTORES DE SEGURIDAD ANTE LA ESTABILIDAD GLOBAL Y LOCAL, ADEMAS, SERA INDISPENSABLE QUE EL TRATAMIENTO PENETRE COMO MINIMO UN METRO EN TERRENO FIRME (CONGLOMERADO), ESTA GEOMETRIA SE PROPONE, COMO TANTEO INICIAL, CON DIMENSIONES SIMILARES A LAS DE UN MURO DE GRAVEDAD, LUEGO SE HACE LA CORRIDA MEDIANTE EL USO DE SOFWARE PARA EVALUAR SI ES SUFICIENTE LAS DIMENSIONES PROPUESTAS ASI COMO EL GRADO DE MEJORA PROPUESTO, DE RESULTAR INESTABLE EL TALUD SE PUEDE PREFIJAR MAYORES GRADOS DE MEJORA, ESTO SE LOGRARA PREDEFINIENDO MAYORES COHESIONES PARA ELA GEOMETRIA DE TERRENO INYECTADO, QUE A SU VEZ ESTAS COHESIONES, SERAN FUNCION DE LA PRESION FINA DE INYECCION. LA SEPARACION ENTRE PUNTOS DE INYECCION SERA DEFINIDO POR LOS ESPECIALISTAS EN ESTOS TRABAJOS, NO SIENDO SUPERIORES A 1,60 METROS EN NINGUN CASO. EJECUCION LA EJEUCION SE REALIZARA, CONTROLANDO LO SIGUIENTE: FASE DE PERFORACION: SE REALIZARA CONTROLANDO LONGITUD ALCANZADA, DIAMETRO, MATERIALES ENCONTRADOS E INCIDENCIAS. PARA ELLO SERA NECESARIO LLEVAR UN PARTE DE CONTROL PARA CADA PERFORACION, QUE DEBERA ESTAR FIRMADO POR LOS PROFESIONALES IMPLICADOS. FASE DE INYECCIONES: SE REALIZARA CONTROLANDO PRESIONES, CAUDALES, VOLUMENES DE LECHADA INYECTADOS, CADA PUNTO DE INYECCION LLEVARA UN PARTE DE CONTROL, QUE DEBERA ESTAR FIRMADO POR LOS PROFESIONALES IMPLICADOS. FASE DE EXCAVACION PARA CONFORMAR TALUD DE CORTE: PARA LLEVAR A CABO ESTE TRABAJO SERA NECESARIO NO INYECTAR EL TERRENO DE CORTE Y ASI DEJAR EL TALUD DE CORTE MOSTRADO EN PLANO, PARA ELLO EL ESPECIALISTA EN INYECCIONES PROPONDRA METODOS PARA CUMPLIR CON ESTA ESPECIFICACION. CUANDO SE HAGA LA EXCAVACION CERCA A LOS PUNTOS DE INYECCION, LA EXCAVACION DEBE DE REALIZAR COMO MINIMO A LOS 15 DIAS DESPUES DE REALIZADA LA INYECCION, LLOS TUBOS DE INYECCION NO DEBE DE GOLPEADOS PARA EVITAR GENERAR BRAZOS DE PALANCA QUE PUEDAN GENERAR ROTURAS DE LAS LENGUAS YA ENDURECIDAS, ESTOS TUBOS DEBEN DE IR SIENDO CORTADOS A MEDIDA QUE SE VA EXCAVANDO. CONTROL DE CALIDADDE CALIDAD PARA CORROBORAR EL GRADO DE MEJORA PUEDE REALIZARCE ENSAYOS GEOFISICOS Y/O ENSAYOS DE PLACA DE CARGA. PARA GARANTIZAR LA MEJORA SE OBTENDRAN MUESTRAS DE LAS LECHADAS PARA REALIZAR ENSAYOS DE CONPRESION SIMPLE, NO SIENDO ESTAS INFERIORES A 7 KG/CM2 A LOS 07 DIAS NI A 20 KG/CM2 A LOS 28 DIAS. 3.- USAR SOLO DIMENSIONES INDICADAS EN LOS PLANOS. 1.- LA ESCALA GRÁFICA MOSTRADA ES PARA EL FORMATO A-1, PARA A-3 CONSIDERAR EL DOBLE 2.- DIMENSIONES EN MILÍMETROS Y NIVELES EN METROS, SALVO INDICADO. NOTAS : REV. N° FECHA EMITIDO PARA APROBACIÒN 25/03/12 A DESCRIPCION APROBO H.S.A. REVISO K.L.C. 20m 16 12 8 4 1:200 0 1 1:50 DETALLE 2 1:100 DETALLE 2 EMITIDO PARA CONSTRUCCIÓN 25/04/12 0 H.S.A. K.L.C. TITULO: ELABORO : DIBUJO : REVISION CODIGO PLANO N°: TRABAJO : N°/CANTIDAD No. PLANO REVISO : APROBO : FECHA : ESCALA : REV. : ESPECIALIDAD ESTUDIO DE ESTABILIZACIÒN DE TALUDES PROYECTO: JUAN RODRIGUEZ

Language	Spanish
Drawing Type	Block
Category	Roads, Bridges and Dams
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Imperial
Footprint Area
Building Features
Tags	autocad, block, DWG, footing, functions, retaining wall, slope, stabilization, stone
