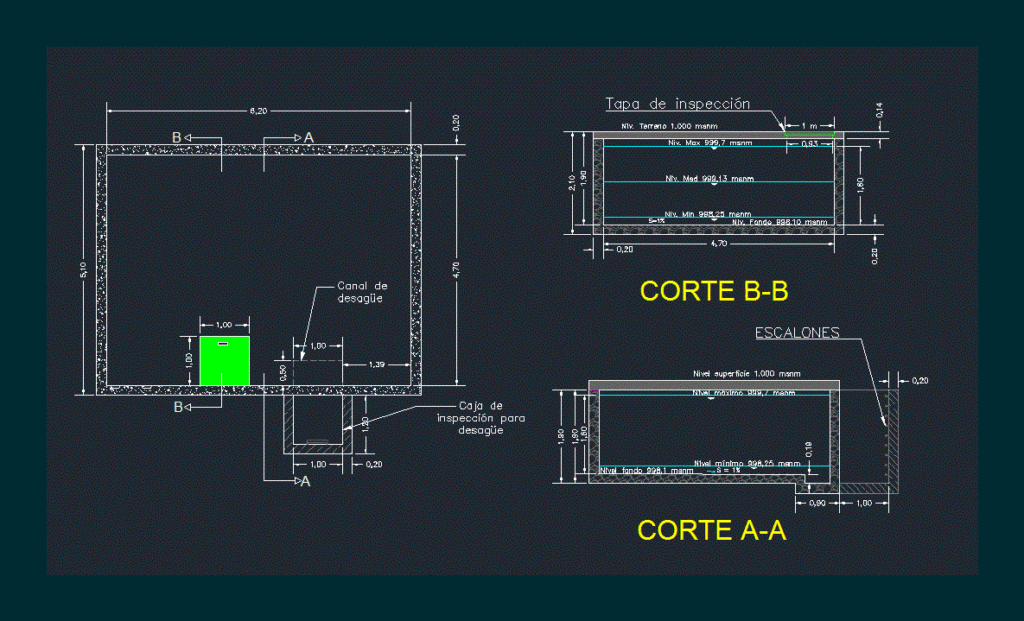

Water Storage Tank. Plan – Section

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Niv Max msnm, Niv Med msnm, Niv Min., Niv Ground most, Niv Msnm background, Lowest level msnm, Maximum level msnm, Msnm background level, Surface level msnm, cut, cut

Raw text data extracted from CAD file:

W GV D H Y D O S W S D Y H WV TP D \A1;4,70 \A1;6,20 \A1;0,20 \A1;4,70 \A1;1 m \A1;0,20 \A1;0,20 \A1;2,10 \A1;0,93 \A1;5,10 \A1;1,90 \A1;0,14 \A1;1,60 \A1;1,00 \A1;0,50 \A1;0,90 \A1;1,90 \A1;1,90 \A1;1,60 \A1;0,19 \A1;1,00 \A1;1,00 \A1;0,20 \A1;1,00 \A1;1,20 \A1;0,20 \A1;1,00 \A1;1,39 A Niv. Max 999,7 msnm Niv. Med 999,13 msnm Niv. Min 998,25 msnm 5 5 5 5 Niv. Terreno 1.000 msnm 1 m 5 Niv. Fondo 998,10 msnm 5 5 5 5 5 5 5 S=1% 5 5 Nivel mínimo 998,25 msnm Nivel máximo 999,7 msnm Nivel fondo 998,1 msnm Nivel superficie 1.000 msnm CORTE A-A 5 5 5 5 S = 1% 5 5 A B B CORTE B-B 5 5 5 5 5 5 5
