Structural Design Of Label DWG Detail for AutoCAD

Structural Design Of Label DWG Detail for AutoCAD

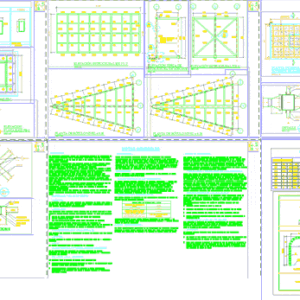

elevations and structural details of 3 faces tagline

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

secondary reinforcement, sheet, aerial beams, galvanized steel box, metal box, metal section box, section a, – welding:, anchor length and overlaps, – concrete:, general notes, materials for concrete :, cement :, aggregates :, characteristics of the materials :, additives :, water, characteristics and properties of the concrete :, characteristics of the forms :, removal of the forms :, – form: – structural steel:, – reinforcing steel:, preparation and placement of reinforcements, reinforcement coatings :, hooks: the water to be used in the concrete mixture must be potable and free of organic impurities: acids, alkalis, oily substances, salts or other contaminants that may be harmful to the concrete. Once the concrete has been cast, mechanical vibrators should be used in order to distribute the concrete evenly to avoid segregation, traps or voids in all corners and corners of the concrete. nter structural, these limitations can be omitted if in the engineer’s opinion, the workability and compaction methods are such that the concrete can be placed without the formation of voids or cavities in the form of traps., the tests of the concrete and materials are The use of additives of any kind for the concrete to be used will not be envisaged, non-potable water should not be used in the concrete, special care should be taken to ensure proper placement within the concrete. of the formaleteado of all the inserts, anchoring and other elements that should be inside the concrete, these elements should be secured in their position so that they do not move during the casting process. the forms prior to the placement of the reinforcements must be free of diverse particles, for which they will be cleaned and treated with a release agent. The minimum terms of removal of the forms and support elements will be governed by the following times: minimum deadlines indicated, in the bottoms of slabs and beams should be left intermediate struts all the time that the work tasks allow., before use the armor is cleaned carefully so that they are free of dust, mud, scale of rust loose, fats, oils, paint and any other substance capable of reducing adhesion with concrete. to hold or separate the reinforcements in the corresponding places, metallic supports or spacers and metal ties will be used, as well as concrete blocks as spacers, spacers, etc. no pieces of brick or aggregate particles can be used. All bar crossings must be tied or secured properly. special care should be taken to ensure that all reinforcements and their wire ties are protected by minimum concrete coverings. Covering is defined as the free distance between the most protruding point of any reinforcement and the outer surface of the nearest concrete, excluding plastering. and all other finishing material., stirrups, face of the support, straight bar, anchor length, class b, joint, number var., rod, bar, straight, structural elevation axis a, detail, variable, elevation typical of structure of support, section, top view, side view

Raw text data extracted from CAD file:

18" 14" t=1/2" t=1/2" t=3/4" t=3/4" 4" 8" 1/8" 4" 4" 1/8" #8 0.09 0.09 0.09 0.09 3.00 2.00 REFUERZO SECUNDARIO REFUERZO LONGITUDINAL 4 No.4 REFUERZO TRANSVERSAL EST. No.2 PRIMEROS 5 A CADA 0.05 MTS, EL RESTO A CADA 0.10 MTS. ESC: 1:10 0.08 0.08 0.08 3.00 0.08 2.00 0.30 2.80 0.50 0.075 0.075 0.09 ES-8 T-6 LAMINA ES-1 ES-1 \A1;6" \A1;.60 \A1;4" 0.70 LAMINA ES-1 ES-1 E=12db E=4db>=2.5" A B D A B F=D/2 A A=Ld C=Ldh C=Ldh d D=6d db db db 48° LT \W1.2;REMOCIÓN DE FORMALETA (MIN) \W0.8; \fArial|b0|i0|c0|p34;\W1;-COSTADO DE COLUMNAS Y VIGAS 3 DIAS VIGAS AEREAS 21 DIAS -FONDO DE LOSAS Y VIGAS HASTA DE 5.00 M DE LUZ 14 DIAS -FONDO DE LOSAS Y VIGAS MAYORES DE 5.00 M DE LUZ \W0.8;1 DIA MAS POR CADA METRO EXCEDIDO. LAMINA ES-1 ES-1 \A1;10.00 \A1;2.50 \A1;.50 \A1;3.00 \A1;1.06 \A1;1.06 \A1;1.04 \A1;1.04 \A1;1.04 \A1;1.04 \A1;.84 \A1;.84 \A1;1.06 \A1;1.04 \A1;1.04 \A1;1.04 \A1;1.04 \A1;.84 \A1;.84 \A1;1.06 \A1;15° \A1;1.06 \A1;1.04 \A1;1.04 \A1;1.04 \A1;1.04 \A1;.84 \A1;.84 \A1;1.06 \A1;1.06 \A1;1.04 \A1;1.04 \A1;1.04 \A1;1.04 \A1;.84 \A1;.84 \A1;1.06 \A1;15° \A1;15° \A1;14" \A1;18" \A1;t=3/4" \A1;t=3/4" \A1;t=3/4" \A1;6" \A1;4" 8" 4" \A1;.632 1 1 \A1;7.46" \A1;3.05" \A1;9.46" \A1;.51" \A1;1\S3/4;" \A1;5.1" \A1;1\S3/4;" \A1;3" \A1;1\S1/2;" \A1;7.7" \A1;1\S1/2;" \A1;.51" \A1;7.46" \A1;3.05" \A1;9.46" \A1;1\S3/4;" \A1;5.1" \A1;1\S3/4;" \A1;3" \A1;1\S1/2;" \A1;7.7" \A1;1\S1/2;" \A1;.30 \A1;.20 \A1;.45 \A1;.40 \A1;.25 \A1;.25 \A1;.25 \A1;.125 \A1;.125 \A1;VARIABLE \A1;.11 \A1;.15 \A1;.60 \A1;6.00 \A1;4.00 \A1;10" \A1;10" \A1;t=1/4" \A1;4" \A1;4" \A1;.25 \A1;.15 \A1;0.075 \A1;0.05 \A1;0.05 \A1;.25 \A1;.11 \A1;4.05 \A1;4.00 \A1;2.09 \A1;2.09 \A1;4.00 \A1;2.09 \A1;2.09 \A1;3.90 \A1;4.00 \A1;8.00 LAMINA ES-1 ES-1 LAMINA ES-1 ES-1 \A1;4.00 \A1;.80 \A1;.05 \A1;.05 \A1;.05 \A1;.90 \A1;.05 5/16 5/16 \A1;60.96 cm \A1;70 cm \A1;90 cm \A1;80 cm \A1;50 cm \A1;13.2 cm \A1;63.2 cm \A1;10.97 cm \A1;1" \A1;.50 0.30 0.50 0.05 \A1;24.00" \A1;28.00" \A1;4" \A1;2" \A1;8.00 14" 18" CAJA DE ACERO GALVANIZADO ESC: 1:1O 14"x16" CM-1 t=1/2" t=1/2" t=3/4" t=3/4" 4" 8" 1/8" VM-1 CAJA METALICA ESC: 1:1O 8"x4"x1/8" CAJA METALICA ESC: 1:1O 4"x4"x1/8" 4" 4" 1/8" VM-2 CUADRO DE SECCIONES METALICAS \A1; ESCALA 1:30 PLANTA DE REFUERZO SUPERIOR DE ZAPATA-1 5 5 5 5 5 5 REFUERZO #4 @ 0.30 mts REFUERZO #4 @ 0.30 mts CONCRETO DE 3000 PSI A REFUERZO LONGITUDINAL 12 No.8 REFUERZO TRANSVERSAL EST. No.3 A CADA 0.15 MTS. ESC: 1:20 PD-1 5 5 REFUERZO #6 @ 0.20 mts REFUERZO #6 @ 0.20 mts 5 5 5 5 ESCALA 1:30 PLANTA DE REFUERZO INFERIOR DE ZAPATA-1 A 5 5 5 5 5 5 CONCRETO DE 3000 PSI \A1;ESTRIBOS REF # 3 @ 0.15 \A1; REFUERZO DE PEDESTAL 12 # 8 \W1.93546; REFUERZO #6 @ 0.20 mts ESCALA 1:30 SECCION A REFUERZO #4 @ 0.30 mts ESC 1:25 ELEVACION PLACA BASE PB-1 \A1;TUERCA CON ARANDELA d 1" \A1;PERNO F1554 DIAMETRO 1" ESC 1:15 DETALLE DE ANCLAJE d 1" ESC 1:10 PLACA BASE PB-1 VIGA METALICA VM-4 6" 5 VIGA METALICA VM-3 @1.00 mts 4" 5 - SOLDADURA : LONGITUD DE ANCLAJE Y TRASLAPES - CONCRETO: NOTAS GENERALES MATERIALES PARA EL CONCRETO: CEMENTO: AGREGADOS: CARACTERÍSTICAS DE LOS MATERIALES: ADITIVOS: AGUA CARACTERISTICAS Y PROPIEDADES DEL CONCRETO: RELACIÓN AGUA / CEMENTO: CARACTERISTICAS DE LAS FORMALETAS: REMOCIÓN DE LAS FORMALETAS: - FORMALETA : - ACERO ESTRUCTURAL : - ACERO DE REFUERZO : PREPARACIÓN Y COLOCACIÓN DE LAS ARMADURAS RECUBRIMIENTOS DE LAS ARMADURAS: GANCHOS: EL CONCRETO A UTILIZARSE TENDRÁ UNA RESISTENCIA MÍNIMA A LA COMPRESIÓN DE F'c=210 Kg/cm2 (3000PSI), CON UN REVENIMIENTO ENTRE 10-15 CMS. ESTA RESISTENCIA DEBERÁ ALCANZARSE A LOS 28 DIAS DE EDAD Y SER PROBADA POR MEDIO DE RUPTURA DE CILINDRO STANDARD. LOS AGREGADOS COMPONENTES DEL CONCRETO (ARENA Y GRAVA) DEBERÁN ESTAR BIEN GRADUADOS Y LIBRES DE IMPUREZAS: TIERRA, GRASA O CUALQUIER OTRO MATERIAL QUE PUEDA PERJUDICAR LA CALIDAD DEL CONCRETO. EL AGUA A UTILIZARSE EN LA MEZCLA DEL CONCRETO DEBERÁ SER POTABLE Y ESTAR LIBRE DE IMPUREZAS ORGÁNICAS: ÁCIDOS, ALCALIS, SUSTANCIAS ACEITOSAS, SALES U OTROS CONTAMINANTES QUE PUEDAN SER NOCIVOS PARA EL CONCRETO. EL COLADO DEL CONCRETO SE HARÁ DE TAL MANERA QUE NO SEGREGUE SUS COMPONENTES. UNA VEZ INICIADO EL COLADO DEL CONCRETO, DICHA OPERACIÓN DEBERÁ SER CONTINUA HASTA SU FINALIZACIÓN. EL CONCRETO NO DEBERÁ CAER DESDE UNA ALTURA MAYOR DE 1.50 m, SALVO QUE CAIGA POR MEDIO DE CANALETA O TUBO CERRADO. UNA VEZ COLADO EL CONCRETO DEBERÁN USARSE VIBRADORES MECÁNICOS CON EL OBJETO DE DISTRIBUIR DE MANERA UNIFORME EL CONCRETO PARA EVITAR SEGREGACIÓN, RATONERAS O VACIOS EN TODAS LAS ESQUINAS Y RINCONES DEL ELEMENTO ESTRUCTURAL. INMEDIATAMENTE DESPUÉS DEL COLADO, EL CONCRETO DEBERÁ SER PROTEGIDO DEL SECADO PREMATURO, MANTENIÉNDOLO HÚMEDO DURANTE LOS PRIMEROS SIETE (7) DÍAS. SE UTILIZARÁ CEMENTO DEL TIPO PORTLAND QUE SATISFAGA LA NORMA ASTM C1157 Y SECCIÓN 3.2 DEL ACI 318S-08. EL CEMENTO DEBERÁ USARSE COMPLETAMENTE FRESCO, Y SIN MOSTRAR EVIDENCIAS DE ENDURECIMIENTO. LOS AGREGADOS PARA CONCRETO DEBEN CUMPLIR CON LA NORMA ASTM C33 O ASTM C330. EL TAMAÑO MÁXIMO NOMINAL DEL AGREGADO GRUESO NO DEBE SER SUPERIOR A: a. 1/5 DE LA MENOR SEPARACIÓN ENTRE LOS LADOS DEL ENCOFRADO b. 1/3 DEL PERALTE DE LA LOSA. c. 3/4 DEL ESPACIAMIENTO MÍNIMO LIBRE ENTRE LAS BARRAS DE REFUERZO ESTAS LIMITACIONES SE PUEDEN OMITIR SI A JUICIO DEL INGENIERO, LA TRABAJABILIDAD Y LOS MÉTODOS DE COMPACTACIÓN SON TALES QUE EL CONCRETO SE PUEDA COLOCAR SIN LA FORMACIÓN DE VACIOS O CAVIDADES EN FORMA DE RATONERAS. LAS PRUEBAS DEL CONCRETO Y MATERIALES SE HARÁN DE ACUERDO CON LAS NORMAS DE LA ASTM. NO SE HA PREVISTO EL EMPLEO DE ADITIVOS DE NINGÚN TIPO PARA EL CONCRETO A UTILIZAR. NO DEBERA UTILIZARSE AGUA NO POTABLE EN EL CONCRETO. EN LA PREPARACIÓN DEL CONCRETO DE CEMENTO PORTLAND SE DEBERÁ SATISFACER EL CAPITULO 5, "CALIDAD DEL CONCRETO, MEZCLADO Y COLOCACION DEL CODIGO ACI 318S-08". LA RELACIÓN AGUA / CEMENTO EN NINGÚN CASO EXCEDERA DE: a. SUPERESTRUCTURA: PARA CONCRETO EXPUESTO AL AIRE, A LA INTEMPERIE, CLIMA LLUVIOSO O SEMI ARIDO POR DEBAJO DE 0.53 b. INFRAESTRUCTURA: FUNDICIONES DE CONCRETO Y OTRAS ESTRUCTURAS ENTERRADAS O EN CONTACTO CON AGUAS O SUELOS HÚMEDOS NO AGRESIVOS, POR DEBAJO DE 0.50. TODOS LOS MIEMBROS METÁLICOS DEBERÁN SER PROTEGIDOS CON PINTURA ANTICORROSIVA. LAS SOLDADURAS SERÁN DE ARCO METÁLICO Y LOS ELECTRODOS DEBERÁN CUMPLIR CON LA NORMA A.W.S A-5.1 Y A-5.5 Y SU DESIGNACIÓN SERÁ E-60 XX QUE PRODUCE UN METAL DE APORTACIÓN CON ESFUERZO MÍNIMO ESPECIFICADO DE FLUENCIA DE 3500 kg/cm2 Y DE RUPTURA EN TENSIÓN DE 4200 kg/cm2. ESTE ELECTRODO ES COMPATIBLE CON EL ACERO A-36. EL TAMAÑO MÍNIMO DE SOLDADURA ES DE 1/8" CON UNA CAPACIDAD DE 213 kg/cm PARA UN 1/16" DE GARGANTA. DEBERAN AJUSTARSE A LAS DIMENSIONES PRESENTADAS EN LOS DETALLES DE ESTOS PLANOS Y SU ESPESOR SERA DE 1" O MAS. SE DEBERÁ PRESTAR ESPECIAL CUIDADO A LA CORRECTA COLOCACION DENTRO DEL FORMALETEADO DE TODOS LOS INSERTOS, DE ANCLAJE Y OTROS ELEMENTOS QUE DEBAN QUEDAR DENTRO DEL CONCRETO, ESTOS ELEMENTOS DEBERAN ESTAR ASEGURADOS EN SU POSICIÓN DE MANERA QUE NO SE DESPLACEN DURANTE EL PROCESO DE FUNDICIÓN. LAS FORMALETAS PREVIO A LA COLOCACIÓN DE LAS ARMADURAS DEBERÁN ENCONTRARSE LIBRES DE PARTICULAS DIVERSAS, PARA LO CUAL SERAN LIMPIADAS Y TRATADAS CON UN DESENCOFRANTE. LOS PLAZOS MINIMOS DE REMOCION DE LAS FORMALETAS Y ELEMENTOS DE SOSTEN SE REGIRÁN POR LOS SIGUIENTES TIEMPOS: INDEPENDIENTEMENTE DE LOS PLAZOS MINIMOS INDICADOS, EN LOS FONDOS DE LOSAS Y VIGAS SE DEBERAN DEJAR PUNTALES INTERMEDIOS TODO EL TIEMPO QUE LAS TAREAS DE OBRA LO PERMITAN. EL ACERO ESTRUCTURAL A UTILIZARSE EN LA FABRICACIÓN DE ELEMENTOS METÁLICOS INDICADOS EN ESTOS PLANOS DEBERÁ DE SER ACERO A36 (3-5 mm), CUMPLIENDO CON LA NORMA ASTM A-123 Y CON UN ESFUERZO A LA FLUENCIA DE fy=2520 kg/cm2 (36 Ksi). LAS BARRAS DE ACERO UTILIZADAS EN LA CONSTRUCCIÓN DE ESTRUCTURAS DE CONCRETO ARMADO CUMPLIRÁN LOS REQUISITOS ESTABLECIDOS EN EL CÓDIGO ACI, SECCIÓN 3.5 (318S-08). EL ACERO SERÁ CALIDAD ASTM A-615 GR 40 CON UN LÍMITE DE FLUENCIA DE fy=2800 Kg/cm2 (40 ksi) DE CONFORMACIÓN SUPERFICIAL CORRUGADA. DEBERÁ CUIDARSE QUE LAS BARRAS A EMPLEAR PRESENTEN SU SUPERFICIE LIBRE DE CORROSIÓN, GRIETAS, SOPLADURAS O CUALQUIER OTRO DEFECTO QUE PUEDA AFECTAR DESFAVORABLEMENTE SUS CARACTERÍSTICAS MECÁNICAS. ANTES DEL EMPLEO LAS ARMADURAS SE LIMPIAN CUIDADOSAMENTE PARA QUE SE ENCUENTREN LIBRES DE POLVO, BARRO, ESCAMAS DE HERRUMBRE SUELTAS, GRASAS, ACEITES, PINTURA Y TODA OTRA SUSTANCIA CAPAZ DE REDUCIR LA ADHERENCIA CON EL CONCRETO. PARA SOSTENER O SEPARAR LAS ARMADURAS EN LOS LUGARES CORRES- PONDIENTES, SE EMPLEARÁN SOPORTES O ESPACIADORES METÁLICOS Y ATADURAS METÁLICAS, ASÍ COMO TACOS DE CONCRETO COMO SEPARADORES, ESPACIADORES, ETC. NO PODRAN EMPLEARSE TROZOS DE LADRILLO O PARTÍCULAS DE AGREGADOS. TODOS LOS CRUCES DE BARRAS DEBERÁN ATARSE O ASEGURARSE EN FORMA ADECUADA. SE CUIDARA ESPECIALMENTE QUE TODAS LAS ARMADURAS Y SUS ATADURAS DE ALAMBRE QUEDEN PROTEGIDAS MEDIANTE LOS RECUBRIMIENTOS MÍNIMOS DE CONCRETO. SE ENTIENDE POR RECUBRIMIENTO A LA DISTANCIA LIBRE COMPRENDIDA ENTRE EL PUNTO MÁS SALIENTE DE CUALQUIER ARMADURA Y LA SUPERFICIE EXTERNA DEL CONCRETO MAS PRÓXIMA, EXCLUYENDO REPELLOS Y TODO OTRO MATERIAL DE ACABADO. LOS TRASLAPES Y EMPALMES DE VARILLAS INDIVIDUALES DE REFUERZO DEBERAN CUMPLIR CON LAS LONGITUDES DE LA TABLA DE TRASLAPES. LOS EMPALMES DE VARILLAS INDIVIDUALES DEBERAN HACERSE DE MANERA ESCALONADA CUANDO MENOS 60 cm SEGÚN EL ACI (318S-08) ARTO. 12.15.5.1 EL TERMINO "GANCHO STANDAR" DEBE TENER ALGUNOS DE LOS SIGUIENTES SIGNIFICADOS: a. UN DOBLEZ DE 180 GRADOS O UN DOBLEZ DE 90 GRADOS MAS UNA EXTENSION MAS UNA EXTENSIÓN QUE SE DEFINE EN LA TABLA DE LONGITUD DE ANCLAJES. b. SOLO PARA ESTRIBOS O ANCLAJE DE AMARRE, YA SEA UN DOBLEZ DE 90 GRADOS O UNO DE 135 GRADOS MAS UNA EXTENSIÓN DE POR LO MENOS 6 DIAMETROS DE LA VARILLA PERO NO MENOS DE 7.5 cm EN EL EXTREMO LIBRE DE LA VARILLA. TODOS LOS DOBLECES SE HARAN EN FRIO. LOS RECUBRIMIENTOS MÍNIMOS DEL ACERO DE REFUERZO DEBERÁN SER LOS SIGUIENTES: a. CONCRETO COLADO CONTRA EL SUELO : 7.50 cm b. CONCRETO NO EXPUESTO A LA INTERPERIE NI EN CONTACTO CON EL SUELO c. LOSAS, MUROS, VIGUETAS CON BARRAS DE 1.4" DIÁM. O MENORES: 2.00 cm d. VIGAS, COLUMNAS: ARMADURA PRINCIPAL: 4.00 cm, ESTRIBOS RECTANGULARES Y ESPIRALES: 2.50 cm GANCHO 90º E=12db GANCHO 180º E=4db>=2.5" A B D A B F=D/2 db db min. 7.5 cm. A 6d ESTRIBOS CARA DEL APOYO A=Ld BARRA RECTA C=Ldh C=Ldh d LOS 5 PRIMEROS ESTRIBOS EN LAS INTERSECIONES DE VIGAS-COLUMNAS SON A 5 CMS DE SEPARACION COMO MÍNIMO. D=6d db db db LONGITUD DE ANCLAJE 5 CARA DEL APOYO CARA DEL APOYO TABLA DE TRASLAPES Y BAYONETEADO (mt) LT CLASE B EMPALME NÚMERO VAR. 0.55 0.40 0.73 3 2 4 TABLA DE LONGITUD DE ANCLAJE (cm.) 0.90 5 Fy=40 Ksi, F`c=3000 Psi 1.08 6 1.58 7 7.50 # 3 7.50 # 4 11.25 15.00 3.75 5.0 GANCHOS 90° A D db ESTRIBOS VARILLA B A A GANCHOS 180° B # 5 18.75 6.25 # 6 20.00 7.50 # 7 23.75 8.75 # 8 27.5 10.00 C D 15.00 20.00 C 25.00 27.50 32.50 37.50 D BARRA RECTA A 5.63 7.50 9.38 11.25 13.13 15.00 42.0 56.0 69.0 83.0 121.5 138.5 E 11.25 15.00 18.75 22.50 26.25 30.00 E 11.25 15.00 3.75 5.0 18.75 6.25 20.00 7.50 23.75 8.75 27.5 10.00 15.00 20.00 25.00 27.50 32.50 37.50 5.63 7.50 9.38 11.25 13.13 15.00 6.25 7.50 8.75 10.00 6.25 6.25 # 2 11.25 3.75 15.00 6.25 31.0 7.50 11.25 3.75 15.00 5.25 6.25 7.50 7.50 - - - - - - - - - - Fy=40 Ksi, F`c=3000 Psi 1.80 8 \W1;LOS VALORES DE LAS LONGITUDES DE ANCLAJE Y TRASLAPE PUEDEN REDUCIRSE SIEMPRE Y CUANDO SE UTILICEN LAS ECUACIONES 12.1 Y 12.2 DEL ACI 318-08. L 3"x3"x1/8" CM-1 CM-1 VM-1 5 5 5 10.00 PD-1 PD-1 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ESC 1:50 PLANTA DE RÓTULO NIVEL ± 6.25 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-2 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ESC 1:50 PLANTA DE RÓTULO NIVEL ± 9.85 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-4 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 CM-2 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 P-1 CM-2 CM-2 CM-2 CM-2 CM-2 CM-2 CM-2 CM-2 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 VM-3 2 1 2' 2 1 2' A A ESC 1:50 ELEVACIÓN ESTRUCTURAL EJE 2 Y 2' 14" 18" ACERO A-36 ESC: 1:10 14"x18"x3/4" CM-1 t=3/4" t=3/4" t=3/4" CUADRO DE SECCIONES METALICAS 5 5 ESC: 1:10 4"x6"x1/8" CM-2/VM-4 CM-2 CM-2 CM-2 CM-2 CM-3 CM-3 CM-3 CM-3 CM-2 5 5 ESC: 1:10 4"x8"x1/8" VM-2 VM-4 VM-4 VM-4 VM-4 ESC 1:50 ELEVACIÓN ESTRUCTURAL EJE A \A1;VM-1 \A1;VM-2 2' 1 2 5 1/4" E60 1/2" E60 5/16" E60 N=+3.85 \A1;PLACA t=3/8" \A1;VIGA METALICA VME-2 \A1;ANGULAR DE 3"x3"x1/4"x6" \A1;PLACA t=3/8" 1/4" E60 3/16" E60 \A1;COLUMNA DE ACERO CM-1 3/8" E60 1/4" E60 \A1;PLACA t=1/2" 5/16" E60 \A1;VIGA METALICA VME-1 \A1;ANGULAR DE 3"x3"x1/4"x8" 3/16" E60 1/2" E60 N=+3.85 \A1;PLACA t=1/2" \A1;VIGA METALICA VME-1 \A1;ANGULAR DE 3"x3"x1/4"x8" \A1;PLACA t=3/8" 6/16" E60 3/16" E60 \A1;VME-2 5 5 5 5 5 \A1;VME-2 1/2" 5 5 5 \A1;ANGULAR DE 3"x3"x1/4"x6" \A1;PLACA t=3/8" 5/16" E60 \A1;COLUMNA DE ACERO CM-1 1/4" E60 1/2" E60 \A1;ANGULAR DE 3"x3"x1/4"x8" 5 5 6/16" E60 ESC 1:10 PLANTA DE CONEXIONDE CONEXION \LCM-1/VME-1/VME-2 ES-3 E-1 A B ESC 1:10 ELEVACION AA \LCM-1/VME-1/VME-2 ESC 1:10 ELEVACION BB \LCM-1/VME-1/VME-2 \A1;VME-2 \A1;PLACA t=3/8" \A1;VIGA METALICA VME-2 \A1;ANGULAR DE 3"x3"x1/4"x6" \A1;PLACA t=3/8" 1/4" E60 3/16" E60 \A1;COLUMNA DE ACERO CM-1 \A1;E60 SOLDAURA DE MUESCA \A1;PLACA DE 8.5"x16"x3/8" \A1;PLACA DE 10.5"x18"x5/8" 5 5 ESC 1:15 DETALLE ES-1 S-1 \A1;VME-2 5 5 5 5 5 \A1;VME-2 5 5 5 \A1;ANGULAR DE 3"x3"x1/4"x6" \A1;PLACA t=3/8" 5/16" E60 \A1;COLUMNA DE ACERO CM-1 1/4" E60 1/2" E60 \A1;ANGULAR DE 3"x3"x1/4"x8" 5 5 6/16" E60 ESC 1:10 PLANTA DE CONEXIONDE CONEXION \LCM-1/VME-1/VME-2 ES-3 E-1 A B \A1;VME-2 \A1;VIGA METALICA VME-2 3/16" E6012 \A1; VM-1 \A1;PLACA t=3/8" 5 5 1/4" E6013 5 3/16" E6012 1/4" E6013 \A1; VM-1 \A1; VM-1 \A1;PLACA t=3/8" \A1;L 3"x3"x1/4"x5" \A1;VM-4 3/16" E6012 1/4" E6013 \A1; CM-1 \A1; CM-1 1/4" E6013 \A1; VM-4 \A1; CM-1 3/16" E6012 5 5 \A1;ATIESADOR t=1/4" \A1;L 3"x3"x1/4"x5" \A1;ATIESADOR t=1/4" \A1;PLACA t=3/8" \A1;VM-1 \A1; VM-4 \A1; VM-1 3/16" E6012 5 5 \A1;PLACA t=1/4" \A1;VM-1 \A1;VM-4 \A1;L3"x3"x1/4"x5" \A1;VM-4 \A1;PLACA t=1/4" 1/8" E6012 5 5 \A1;VM-4 \A1;L3"x3"x1/4"x5" \A1; VM-4 \A1; VM-4 3/16" E6012 1/8" E6012 CM-2 VM-4 VM-4 2' 1 \A1;VM-1 \A1;VM-2 VARIABLE 5 5 5 ESC 1:50 ELEVACIÓN TÍPICA DE ESTRUCTURA DE SOPORTE 5 4.00 5 5 t=1/4" 5 5 ESC: 1:10 4"x4"x1/8" CM-3/VM-3 ESC: 1:10 10"x10"x1/4" VM-1 VM-2 VM-3 VA-1 5 5 N+0.00 0.075 0.05 0.05 ESC 1:10 VIGA ASISMICA VA-1 4 REF. # 4 EST. # 2, 5 @ 0.05 DE CARA DE PEDESTAL, RESTO @ 0.10 5 5 ESC 1:15 SECCION ES-1 S-2 A B ESC 1:10 ELEVACION BB \W6.76602; \L ESC 1:10 ELEVACION AA \W6.96031; \L ES-3 E-9 ES-2 S-1 ES-4 S-3 ES-3 E-9 ES-3 E-2 ES-3 E-9 ES-4 S-2 ESC 1:15 DETALLE ES-1 S-3 3/16" E6012 \A1; VM-2 \A1;PLACA t=1/4" 3/16" E6012 \A1;PLACA t=1/4" \A1;L 3"x3"x1/4"x5" \A1;VM-4 3/16" E6012 \A1; CM-1 \A1;ATIESADOR t=1/4" \A1;VM-4 \A1;L3"x3"x1/4"x5" \A1;VM-4 \A1;L3"x3"x1/4"x5" D E ESC 1:10 ELEVACION DD \W6.93802; \L \A1; VM-4 \A1; CM-1 3/16" E6012 \A1;L 3"x3"x1/4"x5" \A1;ATIESADOR t=1/4" \A1;PLACA t=1/4" \A1;VM-2 \A1; VM-4 ESC 1:10 ELEVACION EE \W6.77437; \L 1/8" E6012 \A1;PLACA TAPADERA t=3/8" 3/16" E6012 ESC 1:50 ELEVACIÓN ESTRUCTURAL EJE 1 \A1;COLUMNA METÁLICA CM-2 \A1;LÁMINA METÁLICA \A1;MALLA PERFORADA ES-4 S-4 ESC 1:10 DETALLE ES-3 S-4 1/8" E6012 4.05 4.00 5 5 4.00 ES-4 S-6 5 5 3.90 4.00 5 1/8" E6012 \A1;CM-2 \A1;P-1 ESC 1:10 DETALLE ES-3 S-5 1/8" E6012 \A1;CM-3 \A1;CM-3 ESC 1:10 DETALLE ES-3 S-6 ES-4 S-5 C ESC 1:10 ELEVACION CC \W6.88649; \L \A1;LAMINA METÁLICA A DEFINIR POR EL DUEÑO 5 5 5 5 5 5 5 Top view 60.96 cm 70 cm 90 cm 80 cm Lateral view Anchor detailing, Scl.: 1:1 50 cm 13.2 cm 63.2 cm 10.97 cm 1" \W9.90099; COLUMNA CM-1 \A1;ANCLAJE DE 16 PERNOS F1554-105 Ø1" CON ARANDELA Y TUERCA HEXAGONAL \W6.27751; PLACA BASE, \W6.27751; ESPESOR t= 2" \W6.27751; ACERO A-36 \W8.61177; ATIESADOR \W7.39613; t=1/2" E-6012 5/16" 5 \A1;PERNO F1554 DIAMETRO 1" \A1;TUERCA CON ARANDELA d 1" PLACA BASE PB-1 60X60 cm, t=1/4" COLUMNA DE ACERO CM-1 ATIESADOR t=3/4" ESTRIBOS REF # 3 A CADA 7.5 cm 0.30 0.50 PEDESTAL DE CONCRETO PD-1 5 \A1;GROUT t=2" 24.00" 5 \W9.98932; GROUT t=2" 5 ESC: 1:10 2"x4"x1/8" P-1 5 ACERO A-36 ACERO A-36 ACERO A-36 ACERO A-36 ACERO A-36 8.00 LAMINA ES-1 ES-1

Language	Spanish
Drawing Type	Detail
Category	Misc
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, bolts, Design, DETAIL, details, DWG, elevations, label, panneaux de sécurité, pedestals, safety signs, schilder, Signage, signalisation, sinalização, sinalização de segurança, structural, structural details, tagline, warnschilder, welding
