Student House DWG Block for AutoCAD

BASIC PLANES OF UNIVERSITARY STUDENTS HOUSE

Drawing labels, details, and other text information extracted from the CAD file (Translated from Portuguese):

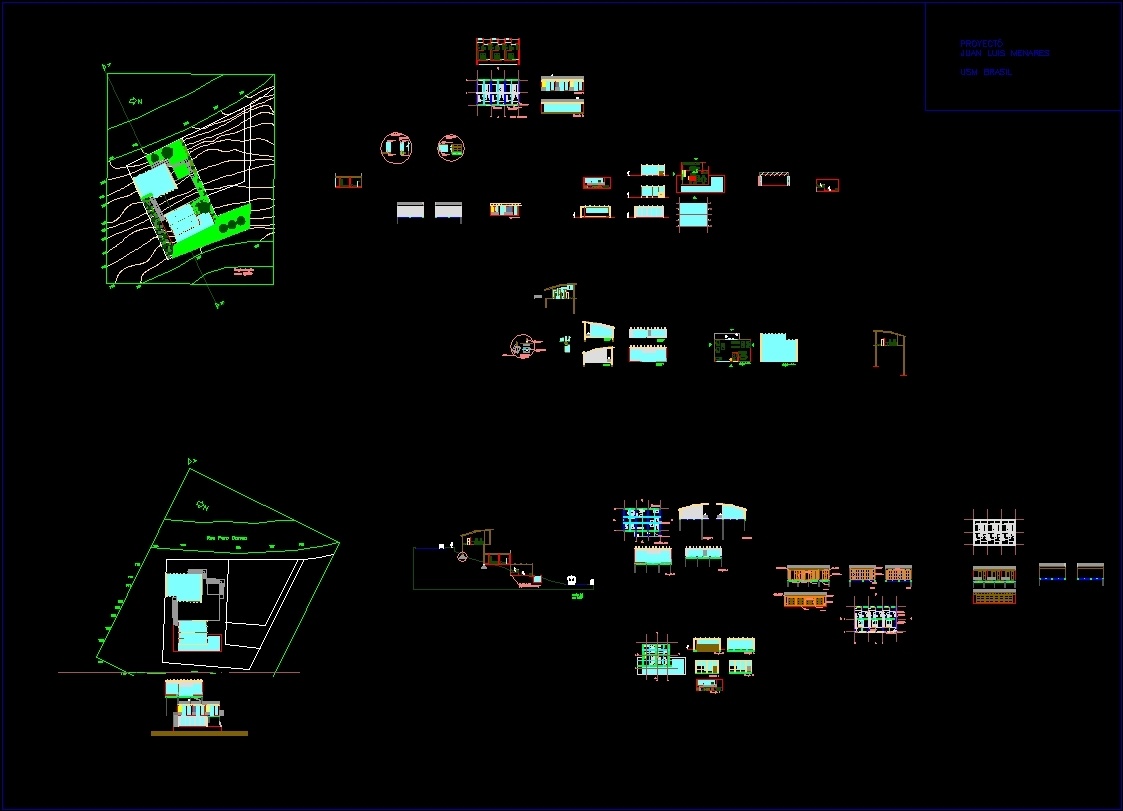

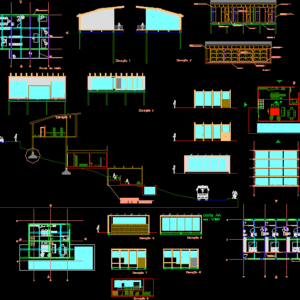

floor plan, atelie floor, atelie floor, detail of the foundation, hallway detail, door and bathroom window detail, projected juan luis menares usm brazil

Raw text data extracted from CAD file:

1.0 0.0 ÁREA DO TERRENO: 907,60m2 A A 0.0 1.0 755 756 757 758 759 760 761 762 763 764 754 753 752 765 766 767 768 A Elevação 1 Elevação 2 5 4 1 Planta Dormitorios planta de cobertura esc.: 1/100 planta do ateliê esc.: 1/100 6 7 8 elevação 8 esc.: 1/100 elevação 7 esc.: 1/100 elevação 6 esc.: 1/100 elevação 8 A 9 N corte AA esc.: 1/200 Implantação esc.: 1/100 1 2 3 4 5 A B 6 0.0 1.0 Rua Pero Correa 755 756 757 758 759 760 761 762 763 764 754 765 766 767 768 A N Projeção da placa Cimenticia (cortada com as dimenções necessarias) Perfil estrutural das paredes externas\\internas (cortada com as dimenções necessarias) Parafuso de fixação da placa cimenticia no perfil estrutural (cortada com as dimenções necessarias) Projeção da placa Cimenticia (cortada com as dimenções necessarias) Parafuso de fixação da placa cimenticia no perfil estrutural (cortada com as dimenções necessarias) Perfil estrutural das paredes externas\\internas (cortada com as dimenções necessarias) Janela de vidro basculante (Abertura de 30º, fixada do perfil reforsado) Viga (Vigamento principal de apoio) Viga (Vigamento da malha secundaria) Viga (Vigamento da malha principal) Projeção da placa Cimenticia (cortada com as dimenções necessarias) Parafuso de fixação da placa cimenticia no perfil estrutural (cortada com as dimenções necessarias) Parafuso de fixação do sistema estrutural na madeira (colocado em espaços alternados por toda a extenção do perfil) Parafuso de fixação do sistema estrutural na madeira (colocado em espaços alternados por toda a extenção do perfil) Parafuso de fixação do sistema estrutural na madeira (colocado em espaços alternados por toda a extenção do perfil) Viga (Vigamento de reforço estrutural) Janela de vidro jatiado basculante (Abertura de 30º, fixada do perfil reforsado) Porta de correr (Revestimento de madeira com vidro temperado) Projeção da placa Cimenticia (cortada com as dimenções necessarias) Parafuso de fixação da placa cimenticia no perfil estrutural (cortada com as dimenções necessarias) Viga (Vigamento de reforço estrutural) Viga (Vigamento da malha principal) Viga (Vigamento da malha secundaria) Perfil estrutural das paredes externas\\internas (cortada com as dimenções necessarias) Perfil estrutural das paredes externas\\internas (cortada com as dimenções necessarias) Elevação 1 Elevação 2 Elevação 3 Elevação 4 1 3 2 4 1 2 3 4 C B A 3 1 4 2 D E 5 6 7 8 Elevação 1 Elevação 2 Elevação 3 Elevação 4 Viga (Vigamento de reforço estrutural) Viga (Vigamento da malha principal) Viga (Vigamento da malha secundaria) Muro de arrimo (lugar da rede hidraulica) Planta do Atelie Detalhe da Fundação Pilar (pilar de madeira, 30x30cm) Fundação de Concreto (2,00x2,00m) Borracha (Material de absorção de cargas) 6 7 5 8 Elevação 5 Elevação 6 Elevação 7 Elevação 8 Elevação 9 9 F G H 9 10 11 Viga (Vigamento de reforço estrutural) Viga (Vigamento da malha principal) Viga (Vigamento da malha secundaria) 1 2 1 2 3 4 C B A Pilar (Projeção do pilar de sustentação) Detalhe da cachilharia do corredor Estrutura (Estrutura de madeira aparafusada nos perfis reforçador) Vidro (Vidro temperado com armaçao basculante fixa ou não) Detalhe da porta e da janela do banheiro Estrutura da Porta (Estrutura de madeira) Vidro (Vidro temperado fixo) Vidro (Vidro temperado fixo) Vidro (Vidro temperado com armação basculante) Estrutura da janela (Estrutura de madeira, fixada nos peris reforçados) Perspectiva das varandas s/ escala PROYECTÓ JUAN LUIS MENARES USM BRASIL
