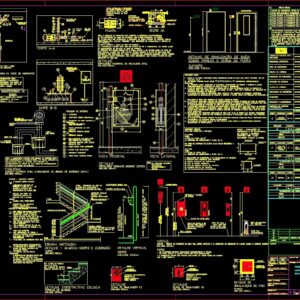

Substation Project DWG Full Project for AutoCAD

Details – specifications – sizing – Construction courts

Drawing labels, details, and other text information extracted from the CAD file (Translated from Portuguese):

ramp over, roof tile, run, rises, input, ramp over, roof tile, run, input, ramp over, door fire ladders according to quantitative pci, rack, rack, substation key map, key high rises map, map key cuts, map key walkway exit fire, key ladder map, map key ladder entrance, map key ramp entrance, key map copa is func, key, fire exit catwalk, internal staircase, map key is pne, he, he, he, he, substation key, inner ladder key, footbridge key, external staircase key, key ramp pedestrian access, key inst. health, key inst. sanit. cup officials, key counter, key elevations, key cuts, he, he, he, he, key inst. sanit. pneuma employees, pne, func., key map is func, fire exit catwalk, reservoir reuse, substation, taxonomic collections, input, vehicular ramp, fire exit catwalk, reservoir reuse, substation, taxonomic collections, input, vehicular ramp, key inst. sanit. pneuma employees, map dml, fire exit catwalk, reservoir reuse, substation, taxonomic collections, input, vehicular ramp, key map copa is func, fire exit catwalk, taxonomic collections, vehicular ramp, substation, dml cup key, key map copa is func, fire exit catwalk, taxonomic collections, vehicular ramp, substation, reception key, format ufmg cm, copy cut line, reference, general notes, replaces, replaced for, xy, floor conventions, high-performance floor finish with flexible self-leveling urethane resin floor finish, cemented floor run in with modulation, floor in perforated concrete sanded with gray epoxy paint, granite flooring gray corumbá finishing, tactile alert, sill polished in black granite are esp:, polished granite gray doorway esp:, top paging, table of, code, larg, alt., peit., opening number sheets, glass: thickness, quan, tempered glass, black color aluminum, tempered glass, black color aluminum, tempered glass, black color aluminum, colorless tempered glass type, black color hardware, colorless tempered glass type, black color hardware, colorless tempered glass type, black color hardware, colorless tempered glass type, black color hardware, colorless tempered glass type, black color hardware, colorless tempered glass type, black color hardware, colorless tempered glass type, black color hardware, colorless tempered glass type, black color hardware, transparent colorless tempered glass, black color aluminum, transparent colorless tempered glass, black color aluminum, transparent colorless tempered glass, black color aluminum, transparent colorless tempered glass, aluminum color black. pivot door with fixed top flag, transparent colorless tempered glass, aluminum color black. fixed frame with fixed top flag, transparent colorless tempered glass, black color aluminum, transparent colorless tempered glass, aluminum

Raw text data extracted from CAD file:

PX00 RAMPA SOBRE 10% 000 01 000 P00 P00 01 01 TELHA I=00% 00 CORRE A P000 A P00 A00 T00 R00 A00 00 SOBE ENTRADA 01 01 01 01 01 P00 T00 A00 R00 01 01 01 01 +008,00(NO) +010,00(NA) +003,00(NO) +003,00(NA) PX00 RAMPA SOBRE 10% 000 01 000 P00 P00 01 01 TELHA I=00% 00 CORRE A ENTRADA 01 01 01 01 01 +008,00(NO) +010,00(NA) \A1;121 \A1;125 PX00 PX00 PX00 PX00 PX00 PX00 01 \A1;120 \A1;100 \A1;170 \A1;215 \A1;175 \A1;390 \A1;330 \A1;12 \A1;48 \A1;330 \A1;10 \A1;50 \A1;390 \A1;330 \A1;12 \A1;48 \A1;390 01 01 01 01 \A1;120 \A1;251 \A1;19 PX00 \A1;308 \A1;159 \A1;189 \A1;3 \A1;275 \A1;19 \A1;223.5 \A1;120 \A1;25 \A1;120 \A1;25 \A1;120 \A1;23.5 \A1;123 \A1;12.5 \A1;113 \A1;58.5 \A1;120 \A1;101 \A1;11.5 \A1;792.5 \A1;403 \A1;10.5 \A1;19 \A1;19 \A1;155 \A1;11.5 \A1;153.75 \A1;11.5 \A1;223.5 \A1;11.5 \A1;225.75 \A1;19 \A1;403 \A1;11.5 \A1;1250 \A1;467 \A1;19 \A1;80 \A1;30 \A1;50 \A1;19 \A1;160 \A1;50 \A1;880 \A1;20 \A1;30 \A1;50 \A1;50 \A1;50 \A1;11.5 \A1;482 \A1;11.5 \A1;50 \A1;110 \A1;50 \A1;110 \A1;50 \A1;50 \A1;30 \A1;686 \A1;300 \A1;334 \A1;50 \A1;1450 \A1;20 \A1;450 \A1;20 \A1;20 \A1;510 \A1;20 \A1;170 \A1;120 \A1;12 \A1;48 \A1;19 \A1;48 \A1;390 \A1;40 \A1;191 \A1;12 \A1;120 \A1;50 \A1;195 \A1;100 \A1;5 \A1;12 \A1;48 \A1;330 \A1;390 +008,00(NO) +010,00(NA) +008,00(NO) +010,00(NA) \A1;19 \A1;120 \A1;191 \A1;1210 \A1;20 \A1;1250 N S L O 01 RAMPA SOBRE 10% RAMPA SOBRE 10% -ACRESCENTAR PORTA ESCADAS DE INCÊNDIO DE ACORDO COM PCI -FAZER QUANTITATIVOS XX 01 XX R-2 Rack Rack R-2 Rack MAPA CHAVE - SUBESTAÇÃO MAPA CHAVE - ELEVAÇÕES MAPA CHAVE - CORTES MAPA CHAVE - PASSARELA SAÍDA INCÊNDIO MAPA CHAVE - ESCADA MAPA CHAVE - ESCADA ENTRADA MAPA CHAVE - RAMPA ENTRADA MAPA CHAVE - COPA E IS FUNC MAPA CHAVE - BANCADAS PASSARELA SAÍDA INCÊNDIO ESCADA INTERNA MAPA CHAVE - IS PNE A.2 ELE A.4 ELE A.3 ELE A.1 ELE A A B B E E D D C C \C2;MAPA CHAVE - SUBESTAÇÃO \lESCALA 1/500 \L\C2;MAPA CHAVE - ESCADA INTERNA \lESCALA 1/500 \L\C2;MAPA CHAVE - PASSARELA \lESCALA 1/500 \L\C2;MAPA CHAVE - ESCADA EXTERNA \lESCALA 1/500 \L\C2;MAPA CHAVE - RAMPA ACESSO PEDESTRES \lESCALA 1/500 \L\C2;MAPA CHAVE - INST. SANITÁRIAS \lESCALA 1/500 \L\C2;MAPA CHAVE - INST. SANIT. FUNCIONÁRIOS E COPA \lESCALA 1/500 \L\C2;MAPA CHAVE - BANCADAS \lESCALA 1/500 \L\C2;MAPA CHAVE - ELEVAÇÕES \lESCALA 1/500 \L\C2;MAPA CHAVE - CORTES \lESCALA 1/500 G G F F B.1 ELE B.4 ELE B.2 ELE B.3 ELE \L\C2;MAPA CHAVE - INST. SANIT. FUNCIONÁRIOS E PNE \lESCALA 1/500 \L\C2; \lI.S. PNE \L\C2; \lI.S. FUNC. MAPA CHAVE - IS PNE+IS FUNC PASSARELA SAÍDA INCÊNDIO RESERVATÓRIO REUSO SUBESTAÇÃO COLEÇÕES TAXONÔMICAS ENTRADA RAMPA VEICULAR PASSARELA SAÍDA INCÊNDIO RESERVATÓRIO REUSO SUBESTAÇÃO COLEÇÕES TAXONÔMICAS ENTRADA RAMPA VEICULAR \L\C2;MAPA CHAVE - INST. SANIT. FUNCIONÁRIOS E PNE \lESCALA 1/500 \L\C2; \lDML \L\C2; \lCOPA MAPA CHAVE-COPA E DML PASSARELA SAÍDA INCÊNDIO RESERVATÓRIO REUSO SUBESTAÇÃO COLEÇÕES TAXONÔMICAS ENTRADA RAMPA VEICULAR MAPA CHAVE - COPA E IS FUNC PASSARELA SAÍDA INCÊNDIO COLEÇÕES TAXONÔMICAS RAMPA VEICULAR \L\C2; \lDML \L\C2; \lCOPA SUBESTAÇÃO \L\C2;MAPA CHAVE - DML E COPA \lESCALA 1/500 MAPA CHAVE - COPA E IS FUNC PASSARELA SAÍDA INCÊNDIO COLEÇÕES TAXONÔMICAS RAMPA VEICULAR SUBESTAÇÃO \L\C2;MAPA CHAVE - RECEPÇÃO \lESCALA 1/500 FORMATO A1 - UFMG - 84.0 x 59.4 cm LINHA DE CORTE DA CÓPIA REFERÊNCIA NOTAS GERAIS SUBSTITUI O SUBSTITUIDO POR N 01 01 X.Y X.Y 00 00 CONVENÇÕES PISOS PISO DE ALTO DESEMPENHO COM ACABAMENTO FINAL EM REVESTIMENTO FLEXÍVEL AUTONIVELANTE A BASE DE RESINA URETÂNICA PISO CIMENTADO DESEMPENADO, EXECUTADO IN LOCO, COM MODULAÇÃO 120x120CM PISO EM CONCRETO DESEMPENADO E SARRAFEADO COM PINTURA EPÓXI CINZA PISO EM GRANITO CINZA CORUMBÁ ACABAMENTO POLIDO, ESP.=2CM PISO EM GRANITO CINZA CORUMBÁ ACABAMENTO APICOADO, ESP.=2CM \Fsimplex|c0;SINALIZAÇÃO TÁTIL DE ALERTA SOLEIRA POLIDA EM GRANITO PRETO SÃO GABRIEL, ESP: 2CM SOLEIRA POLIDA EM GRANITO CINZA CORUMBÁ, ESP: 2CM INÍCIO PAGINAÇÃO QUADRO DE ESQUADRIAS/JANELAS CÓD. LARG. ALT. PEIT. ABERTURA E NUMERO FOLHAS VIDRO: TIPO, ACABAMENTO, COR, ESPESSURA MATERIAL/ACABAMENTO QUAN. JA01 715 135 110 CORRER, 6 VIDRO TEMPERADO INCOLOR, 8MM ALUMÍNIO ANODIZADO, COR PRETA 14 JA02 710 135 110 CORRER, 6 VIDRO TEMPERADO INCOLOR, 8MM ALUMÍNIO ANODIZADO, COR PRETA 25 JA03 360 135 110 CORRER, 3 VIDRO TEMPERADO INCOLOR, 8MM ALUMÍNIO ANODIZADO, COR PRETA 1 JA04 360 40 250 FIXA, 3 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 1 JA05 350 40 250 BÁSCULA, 3 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA06 535 40 250 BÁSCULA, 4 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA07 710 40 250 BÁSCULA, 6 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA08 243 40 250 BÁSCULA, 2 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA09 715 40 250 FIXA, 6 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 14 JA10 710 40 250 FIXA, 6 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 25 JA11 47 40 250 FIXA, 1 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 1 EV01 47 215 - FIXA, 1 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV02 350 215 - FIXA, 3 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV03 535 215 - FIXA, 4 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV04 316 345 - FIXA/ PIVOTANTE, 2 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA. PORTA PIVOTANTE H=210CM COM BANDEIRA FIXA SUPERIOR H=135CM 2 EV05 305 345 - FIXA, 3 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA. ESQUADRIA FIXA H=210CM COM BANDEIRA FIXA SUPERIOR H=135CM 1 EV06 710 215 - FIXA, 6 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV07 305 345 - FIXA/ PIVOTANTE, 2 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA. PORTA PIVOTANTE H=210CM COM BANDEIRA FIXA SUPERIOR H=135CM 1 EV08 243 215 - FIXA, 2 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 NOTAS: - CONFERIR MEDIDAS NO LOCAL. CONVENÇÕES ALVENARIAS DRYWALL PAINÉIS PRÉ-MOLDADOS EM CONCRETO (EXTERNO), COM BARREIRA DE VAPOR, LÃ DE VIDRO OU MINERAL ENSACADAS E GESSO ACARTONADO (INTERNO). ALVENARIA DE BLOCO CERÂMICO ALVENARIA ESTRUTURAL FECHAMENTO EM TIJOLO DE VIDRO TIPO VENEZIANA FECHAMENTO EM COBOGÓS ELEMENTO A CONSTRUIR CONCRETO QUADRO DE PORTAS CÓD. LARG. ALT. PEIT. ABERTURA E NUMERO FOLHAS VIDRO: TIPO, ACABAMENTO, COR, ESPESSURA MATERIAL/ACABAMENTO QUAN. PM01 200 324 - PIVOTANTE, 2 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 1 PM02 90 326,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 12 PM03 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 8MM TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA COM VISOR EM VIDRO LAMINADO E PERFIL DE ALUMÍNIO ANODIZADO FOSCO. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 21 PM04 200 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 8MM TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA COM VISOR EM VIDRO LAMINADO E PERFIL DE ALUMÍNIO ANODIZADO FOSCO. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 9 PM05 94 326,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA E CHAPA EM LAMINADO MELAMÍNICO NA COR PRETA H=60CM NA PARTE INFERIOR. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 8 PM06 60 326,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 4 PM07 80 195 - ABRIR, 1 - LAMINADO MELAMÍNICO ESTRUTURAL TS-12MM, COM ACABAMENTO LISO DUPLA FACE NA COR PRETA FOSCA 15 PM08 94 421,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA E CHAPA EM LAMINADO MELAMÍNICO NA COR PRETA H=60CM NA PARTE INFERIOR. BANDEIRA FIXA (H=211,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 2 PM09 90 421,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=211,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 3 PM10 60 421,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 1 PM11 90 324 - PIVOTANTE,1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 12 PCF1 100 210 - ABRIR, 1 - 10 NOTAS: - CONFERIR MEDIDAS NO LOCAL. - OBSERVAR SENTIDO DE ABERTURA. - TODAS AS PORTAS TEM CONDIÇÕES DE SEREM ABERTAS EM UM ÚNICO MOVIMENTO E SUAS MAÇANETAS ESTÃO INSTALADAS A UMA ALTURA DE 0,90 A 1,10M. LEGENDA DE ESPECIFICAÇÕES DE ACABAMENTOS ELEMENTOS HORIZONTAIS 1. PISOS INTERNOS 1.1 PISO DO TIPO MARMORITE EM PLACA DE ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, NAS DIMENSÕES 40X40CM E ESPESSURA FINAL DE 30MM. REF. PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO OU EQUIVALENTE. 1.2 PISO DE ALTO DESEMPENHO COM ACABAMENTO FINAL EM REVESTIMENTO FLEXÍVEL AUTONIVELANTE A BASE DE RESINA URETÂNICA, EM CAMADA ÚNICA DE 6MM. ACABAMENTO LISO, COR CINZA. 1.3 CHAPA DE ALUMÍNIO DO TIPO XADREZ ACABAMENTO FOSCO 1.4 PLACA CIMENTÍCIA 1.5 \Fsimplex|c0;SINALIZAÇÃO TÁTIL DE ALERTA NO PISO EM POLIESTER JUNTO A ESCADA EM FORMATOS REDONDOS C/ RELEVOS NA COR PRETO REF. ANDALUZ ACESSIBILIDADE OU EQUIVALENTE. 2. PISOS EXTERNOS 2.1 PISO EM PAINÉIS PRÉ-MOLDADOS DE CONCRETO, DRENANTES, ANTIDERRAPANTES E ATÉRMICOS, EM PLACAS DE 60X60CM, COR BORDÔ. REF. LINHA ECOLINE DRENO DA DACAPO OU EQUIVALENTE. 3. RODAPÉS, PEITORIS E SOLEIRAS 3.1 RODAPÉ EM MARMORITE EM PLACA DE ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, H=10CM, ESPESSURA DE 3CM. REF. PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO OU EQUIVALENTE. 3.2 RODAPÉ EM MARMORITE EM PLACA DE ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, H=40CM, ESPESSURA DE 3CM. REF. PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO OU EQUIVALENTE. 3.3 RODAPÉ EM BARRA CHATA DE ALUMÍNIO ANODIZADO NATURAL, H=5CM. 3.4 PEITORIL EM PEDRA MONTADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESPESSURA 2CM. PEDRA EXTERNA COM PINGADEIRA. 3.5 SOLEIRA EM MARMORITE MOLDADA IN LOCO, COM ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, ESPESSURA DE 3CM. REF. EQUIVALENTE AO PISO EM PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO. 3.6 SOLEIRA EM PEDRA MONTADA EM GRANITO PRETO SÃO GABRIEL ACABAMENTO POLIDO, ESP.=2CM ELEMENTOS VERTICAIS X TIPOS DE PAREDES 1 PAINÉIS PRÉ-MOLDADOS EM CONCRETO (EXTERNO), COM BARREIRA DE VAPOR, LÃ DE VIDRO OU MINERAL ENSACADAS E GESSO ACARTONADO (INTERNO). 2 BLOCOS CERÂMICOS FURADOS, ESP.: 14 CM 3 TIJOLO DE VIDRO DO TIPO VENEZIANA. REF.: TIJOLO DE VIDRO CAPELA 10 DA IBRAVIR OU EQUIVALENTE 4 COBOGÓS VAZADOS DE CIMENTO, NA COR NATURAL DO CONCRETO APARENTE. 5 DRYWALL ÁREAS SECAS DO TIPO RF (RESISTENTE AO FOGO) NA FACE INTERNA DOS AMBIENTES E ST (STANDARD) NA FACE EXTERNA, PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 6 DRYWALL ÁREAS ÚMIDAS DO TIPO RU (RESISTENTE A UMIDADE) E RF (RESISTENTE AO FOGO) NA FACE INTERNA, PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 7 DIVISÓRIA ARTICULADA MONO ROLDANA COM ACABAMENTO EXTERNO EM MDF ESP.: 9,0MM, COM ACABAMENTO EM LAMINADO MELAMÍNICO NA COR BRANCA. REF.: DIVIFLEX, LINHA DURALIFE, OU EQUIVALENTE 8 DIVISÓRIA EM LAMINADO MELAMÍNICO ESTRUTURAL TS-12MM, COM ACABAMENTO LISO DUPLA FACE COR PRETA FOSCA, REF.: NEOCOM, MODELO ALCOPLAC AV 2.1, OU EQUIVALENTE 9 ESTRUTURA DE CONCRETO, PILARES E VIGAS INTERNAS 10 ALVENARIA ESTRUTURAL COM BLOCOS PREENCHIDOS EM CONCRETO 11 PLACA DE GESSO ACARTONADO Y \C0;REVESTIMENTOS/ACABAMENTOS 1 ACABAMENTO APARENTE LISO COM TRATAMENTO HIDROFUGANTE A BASE DE SILANO SILOXANO. REF. BAUCHEMIE OU EQUIVALENTE. 2 PINTURA ACRÍLICA NA COR BRANCO NEVE, ACABAMENTO SEMI-BRILHO, APÓS EMASSAMENTO COM SELADOR ACRÍLICO. REF.: TINTA ACRÍLICA SEMI-BRILHO CORAL OU EQUIVALENTE. 3 REBOCO RÚSTICO \A1;TIPO TEXTURIZADO COM PINTURA EM TINTA ACRÍLICA FOSCA NA COR LARANJA, APÓS APLICAÇÃO DE SELADOR ACRÍLICO. REF. CORAL DULUX 68YR 28/701. 4 REBOCO RÚSTICO \A1;TIPO TEXTURIZADO COM PINTURA EM TINTA ACRÍLICA FOSCA NA COR CINZA ESCURO, APÓS APLICAÇÃO DE SELADOR ACRÍLICO. REF. CORAL DULUX 00NN 07/7000 CHUMBO. 5 PINTURA ACRÍLICA SEMI-BRILHO NA COR BRANCO NEVE. REF.: TINTA ACRÍLICA SEMI-BRILHO CORAL OU EQUIVALENTE 6 PINTURA COM TINTA DO TIPO LAVÁVEL - EPÓXI NA COR BRANCO NEVE, ACABAMENTO ACETINADO. REF.: TINTA A BASE EPÓXI CORAL OU EQUIVALENTE. 7 TELHA METÁLICA GALVANIZADA ONDULADA, TIPO GALVALUME E=0,50MM(MÍNIMO), SEM PINTURA, ASSENTADA NA VERTICAL E FIXAÇÃO NA PRÓPRIA ALVENARIA, ARREMATADA COM PERFIS DE AÇO. REF. TELHA METÁLICA GALVALUME OU ZINCALUME MFT18 DA METFORM OU EQUIVALENTE. FORROS X TIPOS DE FORROS 1 LAJE EM CONCRETO APARENTE 2 FORRO DE GESSO ACARTONADO 3 FORRO MODULADO REMOVÍVEL EM DRYWALL. REF. LINHA KNAUF DANOLINE OU EQUIVALENTE. Y REVESTIMENTOS/ACABAMENTOS 1 PINTURA ACRÍLICA NA COR BRANCO GELO FOSCO. REF. TINTA ACRÍLICA FOSCA CORAL OU EQUIVALENTE. ELEMENTOS ATÍPICOS 1. COBERTURA 1.1 COBERTURA TRANSLÚCIDA COM ESTRUTURA METÁLICA, EM CHAPA DE POLICARBONATO COMPACTO LEITOSO, ESPESSURA 6MM, COM TRATAMENTO ANTI RAIOS ULTRAVIOLETA E INFRAVERMELHO. REF. CHAPA DE POLICARBONATO INFRARED, E=6MM DA ACTOS OU EQUIVALENTE. 1.2 LAJE DE COBERTURA COM IMPERMEABILIZAÇÃO EM MANTA SINTÉTICA EPDM. 2. BRISES 2.1 BRISES VERTICAIS EM PAINÉIS PRÉ-MOLDADOS EM CONCRETO, ACABAMENTO LISO NATURAL COM TRATAMENTO IMPERMEABILIZANTE. REF. SILANO SILOXANO OU EQUIVALENTE\C256;. 2.2 BRISES HORIZONTAIS METÁLICOS, EM PAINÉIS MODULARES DE ALUMÍNIO ESPECIAL. 3. BANCADAS, RODOBANCADAS, PRATELEIRAS E BALCÕES 3.1 BANCADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO. TESTEIRA E RODOBANCADA H=10CM E ESPESSURA DE 2CM. 3.2 ACABAMENTO EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESPESSURA DE 2,5CM, SOBRE PAREDE HIDRÁULICA EM DRYWALL. 4. LOUÇAS SANITÁRIAS, ACESSÓRIOS E METAIS 4.1 VASO SANITÁRIO COM CAIXA ACOPLADA DE DUPLO ACIONAMENTO, FIXADO COM PARAFUSO “CASTELO”. REF.: VASO SANITÁRIO: LINHA AZALÉA, CELITE OU EQUIVALENTE, CÓD. 91570, COR BANCO; CAIXA PARA ACOPLAR: ECOFLUSH 3 E 6 LITROS, CÓD. 91353, COR BRANCO 4.2 VASO SANITÁRIO COM TUBULAÇÃO EMBUTIDA, FIXADO COM PARAFUSO "CASTELO", COR GELO POLAR. CAIXA DE DESCARGA DE EMBUTIR COM ACIONAMENTO FRONTAL, ESPELHO DE ACIONAMENTO NA COR BRANCA PROVIDA DE DUPLO ACIONAMENTO EQUIPADAS COM TORNEIRA BÓIA TIPO P.F.C. REF. VASO SANITÁRIO HANDICAPPED DA CELITE, 54309, OU EQUIVANETE. DESCARGA LINHA ECOLINE DA MONTANA OU EQUIVALENTE. 4.3 MICTÓRIO DE LOUÇA COM KIT PARA FIXAÇÃO, COR GELO POLAR. DESCARGA AUTOMÁTICA DE EMBUTIR PARA MICTÓRIOS, ELÉTRICA COM AUSÊNCIA DE CONTATO MANUAL. REF. CELITE OU EQUIVALENTE. VÁLVULA DE DESCARGA AUTOMÁTICA ECOMAX, MODELO CI, DA COMERCIAL ENERCOM OU EQUIVALENTE. 4.4 LAVATÓRIO PEQUENO COM COLUNA SUSPENSA. REF. LINHA CONFORTO L510 (LAVATÓRIO) E C501 (COLUNA SUSPENSA) DECA OU EQUIVALENTE. 4.5 CUBA OVAL DE EMBUTIR EM LOUÇA BRANCA PARA BANCADAS. REF. CELITE 76117 OU EQUIVALENTE. 4.6 TANQUE DE 22L COM COLUNA, COR BRANCA. REF. TANQUE G BUILTERS CELITE, CÓD. 51203 OU EQUIVALENTE. 4.7 PORTA PAPEL HIGIÊNICO PARA ROLO 400 METROS, EM CHAPA DE AÇO REVESTIDA COM PINTURA EPÓXI NA COR BRANCA. REF. AURIMAR OU EQUIVALENTE. 4.8 PORTA PAPEL SANITÁRIO SIMPLES DE FIXAÇÃO EM PAREDE, COM TAMPA E CROMADO. REF. VERSAILLES, COD 14V, DA MOLDENOX OU EQUIVALENTE. 4.9 SABONETEIRA PARA SABONETE LÍQUIDO REFIL, FRENTE EM PLÁSTICO PS ALTO IMPACTO COM PS CRISTAL, COR BRANCA, E BASE EM PLÁSTICO PS ALYO IMPACTO, COR FBEGE. DIM. 28,5X12,5X12,5 CM, ABERTURA ATRÁVES DE TRAVAS LATERAIS ACIONADAS POR PRESSÃO. REF. COLUMBUS BRASIL, CÓD. 99.1002 OU EQUIVALENTE. 4.10 SIFÃO AJUSTÁVEL MULTIUSO DUPLO DE PVC BRANCO, REF.: TIGRE, CÓD.: 26.91.661.5, OU EQUIVALENTE 4.11 BARRA FIXA PARA PAREDE EM TUBO DE AÇO INOX AISI 304, DE 1 1/2", CHAPA #18, COM FLANGE, CANOPLA PARA FIXAÇÃO E PARAFUSOS, PARA BUCHA S8, EM AÇO INOX. COMPRIMENTO 80CM ENTRE EIXOS. 4.12 DUCHA HIGIÊNICA DO TIPO ÁQUA JET COM REGISTRO E TORNEIRA DE PRESSÃO. REF. LINHA AQUARIUS CROMADA DA FABRIMAR OU EQUIVALENTE. 4.13 CUBA EM AÇO INOX RETANGULAR, DIM. 30X46X17CM. REF. LINHA INDUSTRIAL SIMPLES, 301, STRAKE INOX OU EQUIVALENTE. 4.14 CUBA EM AÇO INOX RETANGULAR, DIM. 30X56X17CM. REF. LINHA INDUSTRIAL SIMPLES, 302, STRAKE INOX OU EQUIVALENTE. 4.15 TANQUE EM AÇO INOX DE FIXAR COM SIFÃO PARA RETENÇÃO DE PARTÍCULAS SÓLIDAS/SEDIMENTOS. REF. LINHA INDUSTRIAL SIMPLES, 500, STRAKE INOX OU EQUIVALENTE. 4.16 TORNEIRA DE PRESSÃO COM ACIONAMENTO TIPO ALAVANCA, EM METAL CROMADO. REF. PRESSMATIC BENEFIT, CÓD. 00490706 DOCOL OU EQUIVALENTE. OBS.: PODERÁ SER SUBTITÍDA POR TORNEIRA COM SENSOR DE PRESENÇA. LINHA LORENEASY, LORENZETTI OU EQUIVALENTE. 4.17 TORNEIRA DE BANCADA COM FECHAMENTO AUTOMÁTICO E DISPOSITIVO ECONOMIZADOR DE ÁGUA. REF. DECAMATIC ECO, LINHA PROFISSIONAL, 1173C DECA OU EQUIVALENTE. 4.18 TORNEIRA DE PAREDE EM METAL CROMADO 1/2", COM BICO PARA MANGUEIRA E CANOPLA, COMANDO CRUZETA. REF. DECA, CÓD 1153 - C37 OU EQUIVALENTE. 4.19 TORNEIRA PARA COZINHA DE MESA, BICA ALTA. REF. LINHA DOCOL COZINHA CÓD. 00489606 OU EQUIVALENTE. 4.20 TORNEIRA DE MESA BICA ALTA MÓVEL A 360º. REF. LINHA DOCOL NAVITÁ, CÓD. 00406806 OU EQUIVALENTE. 4.21 PORTA PAPEL TOALHA TIPO AMERICANO, INTERFOLHAS 2, COM DIMENSÕES DE 23CMX27CM, EM AÇO INOX POLIDO, REF.: AURIMAR OU EQUIVALENTE 4.22 BARRA DE APOIO PARA LAVATÓRIO DE AÇO COM TUBO DE Ø32MM, DIM.: 672X520MM, REF.: DECA, CÓD.: 2390C, LINHA CONFORTO, OU EQUIVALENTE, CONFORME NBR 9050 4.23 CABIDE CROMADO SIMPLES, REF.: LINHA VERSAILLES CÓD.: 08V, MOLDENOX OU EQUIVALENTE 5. ESPELHOS 5.1 ESPELHO EM CRISTAL PRATA COM ESPESSURA 4MM, LAPIDADO E BIZOTADO, FIXADOS PARAFUSADOS NA PAREDE COM O MÍNIMO DE 4 PARAFUSOS 40X90. 6. PINTURAS DIVERSAS 6.1 PARA PINTURA EM PEÇAS METÁLICAS DEVE-SE LIMPÁ-LAS COM ST3, QUASE BRANCO, APLICAR PRIMER EPÓXI 50 MICRAS E DUAS DEMÃOS DE TINTA POLIURETANA, NA COR BRANCO GELO. REF. CORAL OU EQUIVALENTE. 6.2 PINTURA INTUMESCENTE BRANCO. 6.3 PINTURA ELETROSTÁTICA NA COR BRANCA. \C0;NOTAS\l: 1) VER "CADERNO DE ARQUITETURA" PARA ESPECIFICAÇÃO COMPLETA DOS ACABAMENTOS. 2) INSTALAR FORROS MAIS PRÓXIMOS POSSÍVEIS DA BORDA DE BAIXO DO VIGAMENTO. ATENTAR PARA ARREMATES NAS JANELAS. 01 01 3. BANCADAS, RODOBANCADAS, PRATELEIRAS E BALCÕES 3.1 BANCADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESP: 2,5CM, NAS ÁREAS MOLHADAS. TESTEIRA E RODOBANCADA H=10CM E ESP: 2CM. OBS.: QUANDO INSTALADO EM DRYWALL FIXAR COM SUPORTE METÁLICO PARAFUSADO SOBRE REFORÇO MET. (VER DET. 27.B PRANCHA 51957). 3.2 PRATELEIRA AÉREA LISA COM MÃO FRANCESA EM AÇO INOX. REF.: PLASTINOX OU EQUIV. FIXADA COM BUCHA METÁLICA BASCULANTE. 4. LOUÇAS SANITÁRIAS, ACESSÓRIOS E METAIS 4.1 VASO SANITÁRIO COM CAIXA ACOPLADA DE DUPLO ACIONAMENTO, FIXADO COM PARAFUSO "CASTELO", COR BRANCO. REF.: BACIA COM CAIXA ACOPLADA: CÓD. 91353 (BACIA PARA CAIXA) E CÓD. 91570 (CAIXA PARA ACOPLAR ECOFLUSH 3L E 6L), LINHA AZALÉA DA CELITE OU EQUIV. 4.2 VASO SANITÁRIO COM TUBULAÇÃO EMBUTIDA, FIXADO COM PARAFUSO "CASTELO", COR BRANCO. CAIXA DE DESCARGA DE EMBUTIR COM ACIONAMENTO FRONTAL, ESPELHO DE ACIONAMENTO NA COR BRANCA PROVIDA DE DUPLO ACIONAMENTO EQUIPADAS COM TORNEIRA BÓIA TIPO P.F.C. REF. VASO SANITÁRIO LINHA ACESSO DA CELITE, CÓD. 31310 OU EQUIV. DESCARGA LINHA ECOLINE DA MONTANA OU EQUIV. 4.3 MICTÓRIO DE LOUÇA COM KIT PARA FIXAÇÃO, COR BRANCO. DESCARGA AUTOMÁTICA DE EMBUTIR PARA MICTÓRIOS, ELÉTRICA COM AUSÊNCIA DE CONTATO MANUAL. REF. CELITE CÓD. 08280 OU EQUIV. VÁLVULA DE DESCARGA AUT. ECOMAX, MODELO CI, DA COMERCIAL ENERCOM OU EQUIV. INSTALADO EM PAREDE DE DRYWALL FIXAR COM BUCHA MET. BASCULANTE SOBRE REFORÇO MET. 4.4 LAVATÓRIO PEQUENO COM COLUNA SUSPENSA. REF. LINHA CONFORTO L510 (LAVATÓRIO) E C501 (COLUNA SUSPENSA) DECA OU EQUIV. INSTALADO EM PAREDE DE DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.5 PAPELEIRA EM AÇO INOX. REF.: MODELO 2011 C37, LINHA IZY, DECA OU EQUIVALENTE. 4.6 SABONETEIRA PARA SABONETE LÍQUIDO REFIL, FRENTE EM PLÁSTICO PS ALTO IMPACTO COM PS CRISTAL, COR BRANCA, E BASE EM PLÁSTICO PS ALTO IMPACTO, COR BEGE. DIM. 28,5x12,5x12,5CM, ABERTURA ATRÁVES DE TRAVAS LATERAIS ACIONADAS POR PRESSÃO. REF. COLUMBUS BRASIL, CÓD. 99.1002 OU EQUIV. INSTALADO SOBRE DRYWALL FIXAR COM BUCHA PLÁSTICA BASCULANTE. 4.7 \T1;\W1;BARRA FIXA PARA PAREDE EM TUBO DE AÇO INOX AISI 304, DE 1 1/2", CHAPA #18, COM FLANGE, CANOPLA PARA FIXAÇÃO E PARAFUSOS, PARA BUCHA S8, EM AÇO INOX. COMPRIMENTO 40CM ENTRE EIXOS. INSTALADO EM DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.8 \T1;\W1;BARRA FIXA PARA PAREDE EM TUBO DE AÇO INOX AISI 304, DE 1 1/2", CHAPA #18, COM FLANGE, CANOPLA PARA FIXAÇÃO E PARAFUSOS, PARA BUCHA S8, EM AÇO INOX. COMPRIMENTO 80CM ENTRE EIXOS. INSTALADO EM DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.9 DUCHA HIGIÊNICA DO TIPO ÁQUA JET COM REGISTRO E TORNEIRA DE PRESSÃO. REF.: LINHA AQUARIUS, FABRIMAR OU EQUIV. INSTALADO SOBRE DRYWALL FIXAR COM BUCHA PLÁSTICA BASCULANTE. 4.10 TORNEIRA DE PRESSÃO COM ACIONAMENTO TIPO ALAVANCA, EM METAL CROMADO. REF. PRESSMATIC BENEFIT, CÓD. 00490706 DOCOL OU EQUIV. OBS.: PODERÁ SER SUBTITUÍDA POR TORNEIRA COM SENSOR DE PRESENÇA. LINHA LORENEASY, LORENZETTI OU EQUIV. 4.11 TORNEIRA DE BANCADA COM FECHAMENTO AUTOMÁTICO E DISPOSITIVO ECONOMIZADOR DE ÁGUA. REF.: DECAMATIC ECO, LINHA PROFISSIONAL, 1173C DECA OU EQUIV. 4.12 PORTA PAPEL TOALHA TIPO AMERICANO, INTERFOLHAS 2, COM DIM: 23X27CM, EM AÇO INOX POLIDO, REF.: AURIMAR OU EQUIV. INSTALADO EM DRYWALL FIXAR COM BUCHA PARAFUSO DE PLÁSTICO. 4.13 BARRA DE APOIO PARA LAVATÓRIO DE AÇO COM TUBO DE Ø32MM, DIM.: 672X520MM, REF.: DECA, CÓD.: 2390C, LINHA CONFORTO, OU EQUIV. CONFORME NBR9050. OBS.: QUANDO FIXADO EM DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.14 ALARME SONORO (SIRENE) PARA SANITÁRIO ACESSÍVEL: INTENSIDADE E FREQUÊNCIA ENTRE 500HZ E 3000HZ; FREQUÊNCIA VARIÁVEL ALTERNADAMENTE ENTRE GRAVE E AGUDO. 4.15 TANQUE COM COLUNA, COR BRANCA. REF. TANQUE G BUILDERS CELITE, CÓD. 51264 E COLUNA CÓD. 51203 OU EQUIV. FIXAÇÃO EM REFORÇO METÁLICO NO DRYWALL COM BUCHA METÁLICA BASCULANTE. 4.16 TORNEIRA DE PAREDE EM METAL CROMADO 1/2", COM BICO PARA MANGUEIRA E CANOPLA, COMANDO CRUZETA. REF.: DECA, CÓD 1153 - C37 OU EQUIV. 4.17 CABIDE CROMADO SIMPLES, REF.: LINHA VERSAILLES CÓD.: 08V, MOLDENOX OU EQUIV. INSTALADO SOBRE DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.18 TORNEIRA PARA COZINHA DE MESA, BICA ALTA. REF. LINHA DOCOL COZINHA CÓD. 00489606 OU EQUIV. 4.19 CUBA EM AÇO INOX RETANGULAR, DIM. 30X46X17CM. REF. LINHA INDUSTRIAL SIMPLES, 301, STRAKE INOX OU EQUIVALENTE. 4.20 SIFÃO AJUSTÁVEL MULTIUSO DE PVC BRANCO, COMP.: 66CM, REF.: TIGRE, CÓD.: 26.91.650.0 OU EQUIV. 5. ESPELHOS 5.1 ESPELHO EM CRISTAL PRATA COM ESP. 4MM, LAPIDADO E BIZOTADO, FIXADOS PARAFUSADOS NA PAREDE COM MÍNIMO DE 4 PARAFUSOS 50X90, FECHAMENTO EM BOTÃO FRANCÊS. 6. PEÇAS METÁLICAS 6.1 GUARDA CORPO EM TUBO RETANGULAR GALVANIZADO, 2"X1", ACAB. TRATAMENTO COM FUNDO ANTICORROSIVO, PINTAR COM TINTA ESMALTE SINTÉTICO FOSCO, COR PRETA. FECHAMENTO EM GRADE DE ALUMÍNIO ANODIZADO EXPANDIDO 6063 - NATURAL. REF.: GRADINESE BÚZIOS DA UDINESE EQUIV. 6.2 CORRIMÃO EM TUBO GALVANIZADO Ø2", #16, PREVER TRATAMENTO COM FUNDO ANTICORROSIVO, ACAB.: TINTA ESMALTE SINTÉTICO FOSCO, NA COR PRETA. 6.3 GUARDA CORPO EM TUBO GALVANIZADO Ø2", #16, FECH. ENTRE MÓDULOS, TUBO INDUSTRIAL REDONDO DE Ø11/4" #16. ACAB. TINTA ESMALTE SINTÉTICO FOSCO, COR PRETA. REF.: SUVINIL OU EQUIV. 6.4 GUARDA CORPO DE TUBO METÁLICO Ø1 1/2" CHAPA #16, H=110CM, COM 6 TUBOS HORIZONTAIS Ø 1", PARA FIXAR NO PISO. ACAB. TINTA ESMALTE SINTÉTICO FOSCO, COR PRETA. REF.: SUVINIL OU EQUIV. 6.5 GUARDA CORPO EM VIDRO DUPLO TEMPERADO/LAMINADO INCOLOR 20mm COM FUROS PARA FIXAÇÃO. SILICONE ESTRUTURADO ENTRE AS PLACAS. 7. EQUIPAMENTOS 7.1 ELEVADOR ELÉTRICO AUTOMÁTICO COM CAPACIDADE DE 13 PASSAGEIROS, SEM CASA DE MÁQUINAS. REF.: LINHA SYNERGY, LINHA FREQUENCEDYNE, CABINE LINHA EXPORT, MARCA THYSSENKRUPP OU EQUIV. 7.2 ELEVADOR PARA CARGA COM CAPACIDADE DE 2.000kg, SEM CASA DE MÁQUINAS, ACIONAMENTO POR PISTÕES HIDRÁULICOS LATERAIS. REF.: MODELO GPL 25, MARCA SIMEM OU EQUIVALENTE. 7.3 BEBEDOURO DE PAREDE COM ACIONAMENTO ELÉTRICO, ALTURA DE INSTALAÇÃO: 80CM PARA BEBEDOURO ACESSÍVEL E H=97CM PARA CONVENCIONAL. REF.: MODELO BDF 300, IBBL BEBEDOUROS OU EQUIV. 7.4 CATRACA ACESSÍVEL, COM PORTA SIMPLES 90CM, ELETRÔNICA, EM AÇO INOX (AISI 444) ESCOVADO. REF.: WOLGATE COMPACT, PORTA SIMPLES, MODELO ELETRÔNICO TIPO WKC OU EQUIVALENTE. 7.5 \T0.91;CATRACA PEDESTAL P/ CONTROLE DE ACESSO, ELETRÔNICA, EM AÇO INOX. REF.: WOLSTAR III, WOLPAC OU EQUIV. 7.6 RESERVATÓRIO AÉREO CILÍNDRICO HORIZONTAL, CAPACIDADE 3.000L, COMPRIMENTO 2,4m, DIÂMETRO 1,27m, COM PÉS DE APOIO H=90cm REF.: FORTMETAL OU EQUIV. DETALHES CONFORME FABRICANTE. 8 DIVERSOS 8.1 GRELHA PRÉ-MOLDADA, ACABAMENTO LISO, FUNDIDA - COM 15 FUROS COM 5CM DE DIÂMETRO. DIMENSÕES: (59,5X34,5X5)CM CÓD: GRTC11, NEOREX OU EQUIVALENTE. NOTAS\l: 1) VER CADERNO DE ARQUITETURA "01_064_COL_EX_AQ_CADERNO ARQUITETURA", ELABORADO PELA HORIZONTES ARQUITETURA, REVISÃO 00 (OUTUBRO/2015), PARA ESPECIFICAÇÃO COMPLETA DOS ACABAMENTOS 2) AS PLACAS DE CONCRETO PRÉ-FABRICADAS (FACHADAS A1, A2, A3 E A4) TERÃO ACABAMENTO APARENTE LISO, DEVENDO RECEBER TRATAMENTO HIDROFUGANTE A BASE DE SILANO SILOXANO COM AS JUNTAS ENTRE ELAS TRATADAS COM MASTIQUE SEM ALCATRÃO. CONVENÇÕES ALVENARIAS DRY WALL + LÃ VIDRO/MINERAL + DRY WALL DRY WALL (INT.) + LÃ VIDRO/MINERAL + PLACA CIM. IMPERMEABILIZADA (EXT.) DRY WALL (INT.) + LÃ VIDRO/MINERAL + PAINÉL PRÉ-MOLDADO TERMOISOLANTE ESP: 70mm. REF.: TERMOWALL VERTICAL, DANICA OU EQUIVALENTE (EXT.) TIJOLO COBOGÓS VAZADOS DE CIMENTO COR NATURAL ESTRUTURA EM CONCRETO PRÉ-FABRICADO: PILARES E VIGAS PLACA CIMENTÍCIA (EXT.) + ALVENARIA EM BLOCO CERÂMICO ALVENARIA EM BLOCO CERÂMICO PLACA CIMENTÍCIA (EXT.) + ALVENARIA EM BLOCO DE CONCRETO ALVENARIA EM BLOCO DE CONCRETO LEGENDA DE ESPECIFICAÇÕES DE ACABAMENTOS ELEMENTOS HORIZONTAIS 1. PISOS INTERNOS 1.1 PISO DE ALTO DESEMPENHO COM ACAB. FINAL EM REVESTIMENTO FLEXÍVEL AUTONIVELANTE A BASE DE RESINA URETÂNICA, EM CAMADA ÚNICA DE 6MM. ACAB. LISO, COR CINZA, E COM APLICAÇÃO DE RESINA POLIURETANO ALIFÁTICO PARA PROTEÇÃO, NA COR CINZA, COM SÓLIDOS ATIVOS NO MÍNIMO A 70%. 1.2 \Fsimplex|c0;SINALIZAÇÃO TÁTIL DE ALERTA NO PISO EM POLIESTER EM FORMATOS REDONDOS COM RELEVOS NA COR AMARELO REF.: ANDALUZ ACESSIBILIDADE OU EQUIV. 1.3 PISO EM GRANITO CINZA CORUMBÁ, 60x60CM, COM ESP. DE 2CM, ACAB. APICOADO NA FACE EXPOSTA, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 1.4 PISO EM GRANITO CINZA CORUMBÁ, 60x60CM, COM ESP. DE 2CM, ACAB. POLIDO NA FACE EXPOSTA, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 1.5 PISO EM CONCRETO DESEMPENADO E SARRAFEADO COM PINTURA EPÓXI NA COR CINZA. 2. PISOS EXTERNOS 2.1 PISO CIMENTADO DESEMPENADO, EXECUTADO IN LOCO, COM MODULAÇÃO 120x120CM, COM JUNTAS DE MOVIMENTAÇÃO EM PVC. 2.2 PISO TÁTIL DE ALERTA EM LADRILHO DE CIMENTO PRÉ-FABRICADO, DIMENSÕES 25X25CM, NA COR AMARELO, REF.: ANDALUZ OU EQUIVALENTE. 3. RODAPÉS, PEITORIS E SOLEIRAS 3.1 RODAPÉ INDUSTRIALIZADO PERFIL TIPO MEIA CANA EM ALUMÍNIO REF.: MARQUES FREDERICO OU EQUIV. 3.2 PEITORIL EM PEDRA MONTADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESP. 2CM. PEDRA EXTERNA COM PINGADEIRA. 3.3 RODAPÉ EM GRANITO PRETO SÃO GABRIEL, ESP. 2CM, 10CM DE ALTURA E 120CM DE COMPRIMENTO, ACAB. POLIDO NAS DUAS FACES EXPOSTAS, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 3.4 RODAPÉ EM GRANITO PRETO SÃO GABRIEL, ESP. 2CM, 40CM DE ALTURA E 120CM DE COMPRIMENTO, ACAB. POLIDO NAS DUAS FACES EXPOSTAS, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 3.5 SOLEIRA EM GRANITO PRETO SÃO GABRIEL, ESP. 2CM, LARGURA INDICADA EM PLANTA. ACAB. POLIDO. ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 3.6 RODAPÉ EM BARRA CHATA DE ALUMÍNIO ANODIZADO NATURAL, H=5CM. 3.7 SOLEIRA EM GRANITO CINZA CORUMBÁ, ESP. 2CM, LARGURA INDICADA EM PLANTA. ACAB. POLIDO. ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. ELEMENTOS VERTICAIS X TIPOS DE PAREDES 1 PAINÉIS PRÉ-MOLDADOS TERMOISOLANTES, ESP 70MM. REF.: TERMOWALL VERTICAL, DÂNICA OU EQUIV. ACAB. NAS CORES BRANCO (RAL 9003), BEGE (RAL 1015) E TERRACOTA (RAL 8023). 2 PLACA DE GESSO ACARTONADO PARA DRYWALL ÁREAS SECAS DO TIPO ST (STANDART) PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 3 PLACA DE GESSO ACARTONADO PARA DRYWALL ÁREAS ÚMIDAS DO TIPO RU (RESISTENTE A UMIDADE) PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 4 TIJOLO COBOGÓS VAZADOS DE CIMENTO, NA COR NATURAL CONCRETO APARENTE. PADRÃO UFMG EXISTENTE NO ICB, PRANCHA Nº DE ORDEM 13517. 5 ESTRUTURA DE CONCRETO, PILARES E VIGAS. 6 PLACA CIMENTÍCIA IMPERMEABILIZADA 12MM 3,00M DE COMPRIMENTO EXECUTADA SOBRE MANTA DE POLIETILENO DE ALTA DENSIDADE. REF.: BRASILIT OU EQUIV. 7 BLOCO DE CONCRETO, ESP. 19CM. 8 BLOCOS CERÂMICOS FURADOS, ESP. 14CM. 9 BLOCOS CERÂMICOS FURADOS, ESP. 19CM. 10 BLOCOS CERÂMICOS FURADOS, ESP. 11,5CM. Y \C0;REVESTIMENTOS/ACABAMENTOS 1 ACAB. APARENTE LISO COM TRATAMENTO HIDROFUGANTE A BASE DE SILANO SILOXANO. REF. BAUCHEMIE OU EQUIV. 2 PINTURA ACRÍLICA NA COR BRANCO NEVE, ACAB. SEMI-BRILHO. REF.: TINTA ACRÍLICA SEMI-BRILHO CORAL OU EQUIV. 3 PINTURA COM TINTA DO TIPO LAVÁVEL - EPÓXI A BASE DE ÁGUA, NA COR BRANCO NEVE, DUAS DEMÃOS, ACABAMENTO ACETINADO, APÓS EMASSAMENTO COM MASSA ACRÍLICA, APLICAÇÃO DE SELADOR ACRÍLICO. REF.: TINTA A BASE EPÓXI CORAL OU EQUIV. 4 SELANTE ELÁSTICO À BASE DE POLIURETANO PARATRATAMENTO PARA JUNTAS ABERTAS APARENTES E APLICAÇÃO DE VERNIZ ACRÍLICO DE BASE AQUOSA. REF.: SELAMAX OU EQUIV. 5 GRANITO CINZA CORUMBÁ, 60x60CM, ESP. 2CM, ACAB. POLIDO NA FACE EXPOSTA, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 6 PINTURA ACRÍLICA NA COR CHUMBO, ACAB. FOSCO, APÓS REBOCO RÚSTICO, APLICAÇÃO DE SELADOR ACRÍLICO. REF.: TINTA ACRÍLICA FOSCA CORAL OU EQUIV. FORROS X TIPOS DE FORROS 1 LAJE EM CONCRETO APARENTE 2 FORRO DE GESSO ACARTONADO Y REVESTIMENTOS/ACABAMENTOS 1 PINTURA ACRÍLICA NA COR BRANCO GELO FOSCO. REF.: TINTA ACRÍLICA FOSCA CORAL OU EQUIV. ELEMENTOS ATÍPICOS 1. COBERTURA 1.1 TELHA METÁLICA TRAPEZOIDAL, TIPO SANDUÍCHE COM ISOLAMENTO ACÚSTICO, ESP. 50MM. REF.: TELHA TERMOACÚSTICA, ETERNIT OU EQUIV. 1.2 LAJE DE COBERTURA COM IMPERMEABILIZAÇÃO EM MANTA SINTÉTICA EPDM. VER CADERNO DE IMPERMEABILIZAÇÕES DA UFMG. 2. BRISES 2.1 BRISES EM PAINÉIS LINEARES COM ALETAS ARREDONDADAS. REF.: MODELO CELOSCREEN DA HUNTER-DOUGLAS OU EQUIVALENTE. QUADRO DE ESQUADRIAS/JANELAS CÓD/ REF. LARG ALT. PEIT ABERTURA E Nº FOLHAS VIDRO MATERIAL/ACABAMENTO LOCALIZAÇÃO UN. JA01 53117 940 150 140 CORRER, 16 TEMPERADO INCOLOR, 8MM PERFIS EM ALUMÍNIO ANODIZADO COR NATURAL FOSCO. REF. ALCOA, LINHA INOVA OU EQUIV. LABORATÓRIOS E SALAS 18 EV01 53117 204 290 - ABRIR, 2 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, PORTA PIVOTANTE H=210CM COM BANDEIRA FIXA SUPERIOR H=80CM ACESSO LATERAL 02 EV02 53117 421 324 - FIXAS, 5/ CORRER, 2 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, PORTA DE CORRER H=210CM, COM BANDEIRA FIXA SUPERIOR H=114CM ENTRADA PRINCIPAL 01 EV03 53117 162 130 - FIXA, 1/ ABRIR, 1 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM PORTA EM VIDRO TEMPERADO RECEPÇÃO 01 EV04 53117 560 290 - FIXAS, 4/ CORRER, 1 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, PORTA DE CORRER H=210CM COM BANDEIRA FIXA H=80CM ACESSO TERRAÇO 01 EV05 53118 437 290 - FIXAS, 4/ CORRER, 4 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO CIRCULAÇÃO 05 EV06 53118 204 290 - FIXAS, 2/ CORRER, 2 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, QUADRO FIXO H=130CM, MÁXIMO AR H=160CM CIRCULAÇÃO 08 EV07 53118 560 290 - FIXAS, 5/ CORRER, 5 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, QUADRO FIXO H=130CM, MÁXIMO AR H=160CM CIRCULAÇÃO 03 GR03 53118 940 150 140 FIXA - \C2;\Fsimplex|c0;GRADIL EM BARRA CHATA. DETALHE PADRÃO UFMG DT_05.3.A LABORATÓRIOS E SALAS DO 1° PAVIMENTO 04 TL01 53118 230 150 140 FIXA - TELA MOSQUITEIRA. DETALHE PADRÃO UFMG DT_05.3.B DERMESTÉRIO 01 VZ01 53118 240 58 124 FIXA - JANELA VENEZIANA EM ALUMÍNIO ANODIZADO PRETO FOSCO, MONTADA EM QUADRO FIXO DE ALUMÍNIO. CASA DE MÁQUINAS PAVIMENTO TÉCNICO 02 VZ02 53118 120 120 19 E 170 FIXA - JANELA VENEZIANA EM ALUMÍNIO ANODIZADO PRETO FOSCO, MONTADA EM QUADRO FIXO DE ALUMÍNIO ANODIZADO PRETO FOSCO. SUBESTAÇÃO 05 NOTAS: - CONFERIR MEDIDAS NO LOCAL. - LEGENDA: JA=JANELA DE ALUMÍNIO/ EV=ESQUADRIA DE VIDRO/ TL=TELA MOSQUITEIRA/ VZ=VENEZIANA DE ALUMÍNIO. QUADRO DE PORTAS CÓD/ REF. LARG ALT. PEIT ABERTURA E Nº FOLHAS VIDRO MATERIAL/ACABAMENTO LOCALIZAÇÃO UN. PM01 53062 90 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. I.S. FUNCIONÁRIOS 02 PM02 53062 90 324 - PIVOTANTE, 1 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO LAMINADO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO. LABORATÓRIOS E SALAS 34 PM03 53062 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO \T1;\W1;COM DUAS VENEZIANAS AUTOMÁTICAS DE SOBREPRESSÃO EM ALUMÍNIO. SALAS DAS COLEÇÕES 06 PM04 53062 94 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. CHAPA EM LAMINADO MELAMÍNICO COR PRETA H=60CM NA PARTE INFERIOR. BARRA DE APOIO HORIZONTAL. ACAB. LAMINADO MELAMÍNICO FOSCO COR CINZA, COM VENEZIANA EM ALUMÍNIO. I.S. P.N.E. 10 PM05 53062 90 324 - PIVOTANTE,1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO, COM VENEZIANA AUTOMÁTICA DE SOBREPRESSÃO EM ALUMÍNIO. LABORATÓRIO DNA VESTIGIAL 05 PM06 53062 90 290 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=80CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. COPAS 05 PM07 53062 90 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO, COM VENEZIANA EM ALUMÍNIO. PÓS PCR ESPAÇO NEUTRO 02 PM08 53062 204 324 - ABRIR, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO LAMINADO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO. CORREDOR 5º PAVIMENTO 02 PM09 53062 110 210 - ABRIR, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. ESCADAS 06 PM10 53062 90 290 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=80CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR PRETO. DMLS, RACKS, DEPÓSITOS 11 PM11 53062 90 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=80CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. SALA DE REUNIÃO 01 PM12 53062 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO. \T1;\W1;C/ VENEZIANA AUTOMÁTICA DE SOBREPRESSÃO EM ALUMÍNIO. SALAS DAS COLEÇÕES E LABORATÓRIO DNA VESTIGIAL 11 PM13 53062 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. VISOR EM VIDRO. ACAB. LAMINADO MELAMÍNICO FOSCO, COR AMARELO\T1;\W1;. EXTRATOTECA 5° PAVIMENTO 01 PA01 53116 \C2;50 294 15 ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA (H=195CM) BANDEIRA FIXA (H=114CM), NA COR ALUMÍNIO NATURAL FOSCO. SHAFTS 57 PA02 53116 70 268 40 ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA (H=210CM) E BANDEIRA FIXA (H=59CM), NA COR ALUMÍNIO NATURAL FOSCO. PAVIMENTO TÉCNICO 03 PA03 53116 60 92,5 - ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA NA COR ALUMÍNIO NATURAL FOSCO. SHAFTS COBERTURA 05 PA04 53116 70 210 - ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA NA COR ALUMÍNIO NATURAL FOSCO. PAVIMENTO TÉCNICO 02 PF01 53116 90 290 - ABRIR, 1 - PORTA EM CHAPA DOBRADA DE AÇO DE ABRIR (H=210cm) E BANDEIRA FIXA (H=80cm). REFORÇADA INTERNAMENTE EM TUBOS QUADRADOS DE FERRO (3x3cm). ACAB. EM PINTURA ESMALTE SINTÉTICO ACETINADO COR AMARELO FOSCO. \T1;\W1;VENEZIANA AUTOM. DE SOBREPRESSÃO. DERMESTÉRIO 01 PF02 53116 96 96 - ABRIR, 1 - ALÇAPÃO C TAMPA EM CHAPA METÁLICA N°1/8" XADREZ. ACAB. EM PINTURA ESMALTE SINTÉTICO FOSCO COR PRETO. ESCADA 5° PAVIMENTO 01 PF03 53116 78 75 - ABRIR, 1 - ALÇAPÃO COM TAMPA EM CHAPA METÁLICA N° 1/8" XADREZ. ACAB. EM PINTURA ESMALTE SINTÉTICO ACETINADO COR PRETO. COBERTURA 03 PF04 53116 73 75 - ABRIR, 1 - ALÇAPÃO COM TAMPA EM CHAPA METÁLICA N° 1/8" XADREZ. ACAB. EM PINTURA ESMALTE SINTÉTICO ACETINADO COR PRETO. COBERTURA 01 PF05 53116 73 95 - ABRIR, 1 - ALÇAPÃO C/ TAMPA EM CHAPA METÁLICA N°1/8" XADREZ. ACAB. PINTURA ESMALTE SINTÉTICO FOSCO COR PRETO. COBERTURA 01 PF06 53116 300 210 - 241 - ABRIR, 2 - PORTÃO EM TUBOS DE FERRO GALVANIZADO DIN 2440 D=1 1/2" PINTADO NA COR PRETO FOSCO. TELA GALVANIZADA DUPLA TORÇÃO. ACESSO SUBESTAÇÃO 01 PCF01 53116 110 215 - ABRIR, 1 - PORTA CORTA FOGO EM CHAPA GALVANIZADA, NÚCLEO MISTO EM GESSO E FIBRA CERÂMICA. SUBESTAÇÃO 01 PAC01 53116 120 215 - ABRIR, 2 - PORTA ACÚSTICA EM MADEIRA COMPACTA, ESP. 50mm, ACAB. COM LAMINADO MELAMÍNICO COR PRETO. SISTEMA DE VEDAÇÃO EM TODO O PERÍMETRO. SALA GERADOR SUBESTAÇÃO 01 GR01 53116 360 216 - ABRIR, 1 - PORTÃO EM PERFIS DE FERRO. ELEMENTOS VERTICAIS EM BARRA CHATA DE AÇO 3/4"X3/16",SOLDADO EM QUADRO DE BARRA CHATA. TRAVAMENTO EM FERRO REDONDO EM AÇO SOLDADO NAS BARRAS CHATAS VERTICAIS. QUADRO EM BARRA CHATA DE AÇO 3/4"X3/16". ACAB.: TINTA ESMALTE SINTÉTICO FOSCO, NA COR PRETA, REF.: SUVINIL OU EQUIV. ESCADA 5° PAVIMENTO 01 GR02 53116 333 210 - ABRIR, 1 - PORTÃO EM PERFIS DE FERRO. ELEMENTOS VERTICAIS EM BARRA CHATA DE AÇO 3/4"X3/16", SOLDADO EM QUADRO DE BARRA CHATA. TRAVAMENTO EM FERRO REDONDO EM AÇO SOLDADO NAS BARRAS CHATAS VERTICAIS. QUADRO EM BARRA CHATA DE AÇO 3/4"X3/16". ACAB. TINTA ESMALTE SINTÉTICO FOSCO, NA COR PRETA, REF. SUVINIL OU EQUIV. PAVIMENTO TÉCNICO 01 NOTAS:-CONFERIR MEDIDAS NO LOCAL.-OBSERVAR SENTIDO DE ABERTURA.-TODAS AS PORTAS TEM CONDIÇÕES DE SEREM ABERTAS EM UM ÚNICO MOVIMENTO E SUAS MAÇANETAS ESTÃO INSTALADAS A UMA ALTURA DE 0,90 A 1,10M.-LEGENDA: PM=PORTA DE MADEIRA/PA=PORTA DE ALUMÍNIO/PF=PORTA DE FERRO/PAC=PORTA ACÚSTICA/PCF=PORTA CORTA FOGO/GR=GRADIL. LEGENDA DE ESPECIFICAÇÕES DE MOBILIÁRIO DESCRIÇÃO QUANT. (UN) 01 PIA INDUSTRIALIZADA EM AÇO INOX, DIMENSÕES 100X60CM, 30CM DE PROFUNDIDADE. TORNEIRA DE MEIA BICA ALTA. VER DETALHE ESPECÍFICO. 28 02 CASTELO SIMPLES, DIMENSÕES 140X30X30CM (LXPXA), SUSPENSO FECHADO PARA BANCADA CENTRAL. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIO DE LABORATÓRIO, ITEM 6.2, PÁG 53, DPFP. 23 03 MESA PARA LABORATÓRIO, DIMENSÕES 140X130X75CM (LXPXA) EM MDF, REVESTIDO COM BP TEXTURIZADO, COR CINZA CLARO, COM BORDAS ARREDONDADAS. 45 04 BANQUETA FIXA BAIXA H=45CM, ASSENTO COM 30CM DE DIÂMETRO, EM MATERIAL POLIMÉRICO OU ESTOFADO E ESTRUTRA EM AÇO CARBONO. VER DETALHES DE ESPECIFICAÇÃO NO CADERNO DE ARQUITETURA. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIOS DE LABORATÓRIO, ITEM 11.1, PÁG 88, DPFP. 92 05 BANCADA EM TRESPA, DIMENSÕES 150x70cm (CXL). ACABAMENTO RETO. ESTRUTURA EM PERFIS METÁLICOS. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIO DE LABORATÓRIO, ITEM 8.2, PÁG 71, DPFP. 150 06 ARMÁRIO ALTO DUPLO EM AÇO, DIMENSÕES 90x50X200CM (LXPXA), CONFIGURAÇÃO CONFORME NECESSIDADE DO LABORATÓRIO. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIO DE LABORATÓRIO, ITEM 8.2, PÁG 71, DPFP. 107 07 ESTANTE EM AÇO INOX AISI 304, CHAPA #16, ESTRUTURA EM CANTONEIRA, PRATELEIRAS LISAS, DIMENSÕES CONFORME PROJETO. REF. PALMETAL OU EQUIVALENTE. 28 08 CORRE PX00 +003,00(NO) +003,00(NA) +008,00(NO) +010,00(NA) 01 CORRE PX00 +008,00(NO) +010,00(NA) 01 \A1;30 \A1;6 \A1;60 \A1;30 \A1;6 \A1;55 \A1;10 \A1;30 \A1;6 \A1;60 \A1;10 \A1;34 \A1;6 \A1;100 \A1;60 \A1;77 \A1;100 \A1;90 \A1;2,5 \A1;20 \A1;23 \A1;60 \A1;23 \A1;20 \A1;146 \A1;23 \A1;77 \A1;18 \A1;95 \A1;10 \A1;20 \A1;23 \A1;77 \A1;18 \A1;7 \A1;102 \A1;23 \A1;60 \A1;20 \A1;17,5 \A1;2,5 \A1;15 \A1;77,5 \A1;60 \A1;7 \A1;75 \A1;78 \A1;6 \A1;40 \A1;90 \A1;34 \A1;2,5 \A1;160 \A1;6 \A1;132,5 \A1;92,5 \A1;40 \A1;92,5 \A1;160 \A1;6 \A1;166 \A1;132,5 \A1;143 \A1;166 \A1;21 \A1;18 \A1;60 \A1;17,5 \A1;8,5 \A1;6 \A1;18 \A1;57 \A1;18 \A1;21 \A1;21 \A1;117 \A1;107,5 \A1;113,5 \A1;93 \A1;95,5 \A1;18 \A1;60 \A1;18 \A1;18 \A1;57 \A1;18 \A1;93 \A1;96 \A1;18 \A1;55 \A1;18 \A1;91 \A1;9 \A1;100 \A1;18 \A1;57 \A1;18 \A1;93 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;21 \A1;75 \A1;21 \A1;117 \A1;21 \A1;78 \A1;21 \A1;120 \A1;30 \A1;30 \A1;30 \A1;30 \A1;75 \A1;73 \A1;21 \A1;21 \A1;21 \A1;117 \A1;17 \A1;111 \A1;6 \A1;117 \A1;18 \A1;55 \A1;18 \A1;91 \A1;9 \A1;100 \A1;18 \A1;77 \A1;18 \A1;113 \A1;12 \A1;12 \A1;12 \A1;95 \A1;73 \A1;21 \A1;21 \A1;21 \A1;137 \A1;17 \A1;111 \A1;6 \A1;117 \A1;30 \A1;30 \A1;30 \A1;53 \A1;30 \A1;60 \A1;30 \A1;98,5 \A1;102 \A1;113 \A1;23 \A1;20 \A1;60 \A1;23 \A1;20 \A1;146 \A1;30 \A1;6 \A1;55 \A1;10 \A1;34 \A1;6 \A1;100 \A1;120 \A1;77 \A1;90 \A1;2,5 \A1;20 \A1;23 \A1;120 \A1;23 \A1;20 \A1;206 \A1;23 \A1;77 \A1;18 \A1;95 \A1;10 \A1;7 \A1;160 \A1;6 \A1;40 \A1;92,5 \A1;160 \A1;6 \A1;166 \A1;132,5 \A1;143 \A1;166 \A1;30 \A1;113 \A1;30 \A1;120 \A1;30 \A1;98,5 \A1;102 \A1;173 \A1;23 \A1;20 \A1;120 \A1;23 \A1;20 \A1;206 \A1;100 \A1;34 \A1;6 \A1;40 \A1;90 \A1;2,5 \A1;92,5 \A1;132,5 \A1;77,5 \A1;23 \A1;20 \A1;77,5 \A1;102 \A1;30 \A1;98,5 \A1;30 \A1;70,5 \A1;30 \A1;100,5 \A1;34 \A1;6 \A1;100 \A1;77 \A1;90 \A1;2,5 \A1;10 \A1;40 \A1;92,5 \A1;160 \A1;6 \A1;166 \A1;132,5 \A1;143 \A1;77,5 \A1;6 \A1;40 \A1;90 \A1;34 \A1;2,5 \A1;160 \A1;6 \A1;132,5 \A1;92,5 \A1;166 \A1;100 \A1;20 \A1;23 \A1;77 \A1;18 \A1;7 \A1;102 \A1;23 \A1;80 \A1;20 \A1;17,5 \A1;2,5 \A1;15 \A1;97,5 \A1;80 \A1;97,5 \A1;23 \A1;20 \A1;97,5 \A1;102 \A1;30 \A1;98,5 \A1;30 \A1;90,5 \A1;30 \A1;120,5 \A1;34 \A1;6 \A1;100 \A1;77 \A1;90 \A1;2,5 \A1;10 \A1;40 \A1;92,5 \A1;160 \A1;6 \A1;166 \A1;132,5 \A1;143 \A1;97,5 \A1;6 \A1;40 \A1;90 \A1;34 \A1;2,5 \A1;160 \A1;6 \A1;132,5 \A1;92,5 \A1;166 \A1;100 \A1;100,5 -ACRESCENTAR PORTA ESCADAS DE INCÊNDIO DE ACORDO COM PCI -FAZER QUANTITATIVOS XX 01 XX R-2 Rack Rack R-2 Rack FORMATO A1 - UFMG - 84.0 x 59.4 cm LINHA DE CORTE DA CÓPIA REFERÊNCIA NOTAS GERAIS SUBSTITUI O SUBSTITUIDO POR N 01 01 X.Y X.Y 00 00 CONVENÇÕES PISOS PISO DE ALTO DESEMPENHO COM ACABAMENTO FINAL EM REVESTIMENTO FLEXÍVEL AUTONIVELANTE A BASE DE RESINA URETÂNICA PISO CIMENTADO DESEMPENADO, EXECUTADO IN LOCO, COM MODULAÇÃO 120x120CM PISO EM CONCRETO DESEMPENADO E SARRAFEADO COM PINTURA EPÓXI CINZA PISO EM GRANITO CINZA CORUMBÁ ACABAMENTO POLIDO, ESP.=2CM PISO EM GRANITO CINZA CORUMBÁ ACABAMENTO APICOADO, ESP.=2CM \Fsimplex|c0;SINALIZAÇÃO TÁTIL DE ALERTA SOLEIRA POLIDA EM GRANITO PRETO SÃO GABRIEL, ESP: 2CM SOLEIRA POLIDA EM GRANITO CINZA CORUMBÁ, ESP: 2CM INÍCIO PAGINAÇÃO QUADRO DE ESQUADRIAS/JANELAS CÓD. LARG. ALT. PEIT. ABERTURA E NUMERO FOLHAS VIDRO: TIPO, ACABAMENTO, COR, ESPESSURA MATERIAL/ACABAMENTO QUAN. JA01 715 135 110 CORRER, 6 VIDRO TEMPERADO INCOLOR, 8MM ALUMÍNIO ANODIZADO, COR PRETA 14 JA02 710 135 110 CORRER, 6 VIDRO TEMPERADO INCOLOR, 8MM ALUMÍNIO ANODIZADO, COR PRETA 25 JA03 360 135 110 CORRER, 3 VIDRO TEMPERADO INCOLOR, 8MM ALUMÍNIO ANODIZADO, COR PRETA 1 JA04 360 40 250 FIXA, 3 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 1 JA05 350 40 250 BÁSCULA, 3 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA06 535 40 250 BÁSCULA, 4 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA07 710 40 250 BÁSCULA, 6 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA08 243 40 250 BÁSCULA, 2 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA09 715 40 250 FIXA, 6 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 14 JA10 710 40 250 FIXA, 6 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 25 JA11 47 40 250 FIXA, 1 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 1 EV01 47 215 - FIXA, 1 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV02 350 215 - FIXA, 3 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV03 535 215 - FIXA, 4 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV04 316 345 - FIXA/ PIVOTANTE, 2 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA. PORTA PIVOTANTE H=210CM COM BANDEIRA FIXA SUPERIOR H=135CM 2 EV05 305 345 - FIXA, 3 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA. ESQUADRIA FIXA H=210CM COM BANDEIRA FIXA SUPERIOR H=135CM 1 EV06 710 215 - FIXA, 6 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV07 305 345 - FIXA/ PIVOTANTE, 2 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA. PORTA PIVOTANTE H=210CM COM BANDEIRA FIXA SUPERIOR H=135CM 1 EV08 243 215 - FIXA, 2 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 NOTAS: - CONFERIR MEDIDAS NO LOCAL. CONVENÇÕES ALVENARIAS DRYWALL PAINÉIS PRÉ-MOLDADOS EM CONCRETO (EXTERNO), COM BARREIRA DE VAPOR, LÃ DE VIDRO OU MINERAL ENSACADAS E GESSO ACARTONADO (INTERNO). ALVENARIA DE BLOCO CERÂMICO ALVENARIA ESTRUTURAL FECHAMENTO EM TIJOLO DE VIDRO TIPO VENEZIANA FECHAMENTO EM COBOGÓS ELEMENTO A CONSTRUIR CONCRETO QUADRO DE PORTAS CÓD. LARG. ALT. PEIT. ABERTURA E NUMERO FOLHAS VIDRO: TIPO, ACABAMENTO, COR, ESPESSURA MATERIAL/ACABAMENTO QUAN. PM01 200 324 - PIVOTANTE, 2 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 1 PM02 90 326,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 12 PM03 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 8MM TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA COM VISOR EM VIDRO LAMINADO E PERFIL DE ALUMÍNIO ANODIZADO FOSCO. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 21 PM04 200 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 8MM TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA COM VISOR EM VIDRO LAMINADO E PERFIL DE ALUMÍNIO ANODIZADO FOSCO. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 9 PM05 94 326,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA E CHAPA EM LAMINADO MELAMÍNICO NA COR PRETA H=60CM NA PARTE INFERIOR. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 8 PM06 60 326,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 4 PM07 80 195 - ABRIR, 1 - LAMINADO MELAMÍNICO ESTRUTURAL TS-12MM, COM ACABAMENTO LISO DUPLA FACE NA COR PRETA FOSCA 15 PM08 94 421,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA E CHAPA EM LAMINADO MELAMÍNICO NA COR PRETA H=60CM NA PARTE INFERIOR. BANDEIRA FIXA (H=211,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 2 PM09 90 421,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=211,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 3 PM10 60 421,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 1 PM11 90 324 - PIVOTANTE,1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 12 PCF1 100 210 - ABRIR, 1 - 10 NOTAS: - CONFERIR MEDIDAS NO LOCAL. - OBSERVAR SENTIDO DE ABERTURA. - TODAS AS PORTAS TEM CONDIÇÕES DE SEREM ABERTAS EM UM ÚNICO MOVIMENTO E SUAS MAÇANETAS ESTÃO INSTALADAS A UMA ALTURA DE 0,90 A 1,10M. LEGENDA DE ESPECIFICAÇÕES DE ACABAMENTOS ELEMENTOS HORIZONTAIS 1. PISOS INTERNOS 1.1 PISO DO TIPO MARMORITE EM PLACA DE ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, NAS DIMENSÕES 40X40CM E ESPESSURA FINAL DE 30MM. REF. PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO OU EQUIVALENTE. 1.2 PISO DE ALTO DESEMPENHO COM ACABAMENTO FINAL EM REVESTIMENTO FLEXÍVEL AUTONIVELANTE A BASE DE RESINA URETÂNICA, EM CAMADA ÚNICA DE 6MM. ACABAMENTO LISO, COR CINZA. 1.3 CHAPA DE ALUMÍNIO DO TIPO XADREZ ACABAMENTO FOSCO 1.4 PLACA CIMENTÍCIA 1.5 \Fsimplex|c0;SINALIZAÇÃO TÁTIL DE ALERTA NO PISO EM POLIESTER JUNTO A ESCADA EM FORMATOS REDONDOS C/ RELEVOS NA COR PRETO REF. ANDALUZ ACESSIBILIDADE OU EQUIVALENTE. 2. PISOS EXTERNOS 2.1 PISO EM PAINÉIS PRÉ-MOLDADOS DE CONCRETO, DRENANTES, ANTIDERRAPANTES E ATÉRMICOS, EM PLACAS DE 60X60CM, COR BORDÔ. REF. LINHA ECOLINE DRENO DA DACAPO OU EQUIVALENTE. 3. RODAPÉS, PEITORIS E SOLEIRAS 3.1 RODAPÉ EM MARMORITE EM PLACA DE ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, H=10CM, ESPESSURA DE 3CM. REF. PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO OU EQUIVALENTE. 3.2 RODAPÉ EM MARMORITE EM PLACA DE ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, H=40CM, ESPESSURA DE 3CM. REF. PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO OU EQUIVALENTE. 3.3 RODAPÉ EM BARRA CHATA DE ALUMÍNIO ANODIZADO NATURAL, H=5CM. 3.4 PEITORIL EM PEDRA MONTADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESPESSURA 2CM. PEDRA EXTERNA COM PINGADEIRA. 3.5 SOLEIRA EM MARMORITE MOLDADA IN LOCO, COM ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, ESPESSURA DE 3CM. REF. EQUIVALENTE AO PISO EM PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO. 3.6 SOLEIRA EM PEDRA MONTADA EM GRANITO PRETO SÃO GABRIEL ACABAMENTO POLIDO, ESP.=2CM ELEMENTOS VERTICAIS X TIPOS DE PAREDES 1 PAINÉIS PRÉ-MOLDADOS EM CONCRETO (EXTERNO), COM BARREIRA DE VAPOR, LÃ DE VIDRO OU MINERAL ENSACADAS E GESSO ACARTONADO (INTERNO). 2 BLOCOS CERÂMICOS FURADOS, ESP.: 14 CM 3 TIJOLO DE VIDRO DO TIPO VENEZIANA. REF.: TIJOLO DE VIDRO CAPELA 10 DA IBRAVIR OU EQUIVALENTE 4 COBOGÓS VAZADOS DE CIMENTO, NA COR NATURAL DO CONCRETO APARENTE. 5 DRYWALL ÁREAS SECAS DO TIPO RF (RESISTENTE AO FOGO) NA FACE INTERNA DOS AMBIENTES E ST (STANDARD) NA FACE EXTERNA, PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 6 DRYWALL ÁREAS ÚMIDAS DO TIPO RU (RESISTENTE A UMIDADE) E RF (RESISTENTE AO FOGO) NA FACE INTERNA, PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 7 DIVISÓRIA ARTICULADA MONO ROLDANA COM ACABAMENTO EXTERNO EM MDF ESP.: 9,0MM, COM ACABAMENTO EM LAMINADO MELAMÍNICO NA COR BRANCA. REF.: DIVIFLEX, LINHA DURALIFE, OU EQUIVALENTE 8 DIVISÓRIA EM LAMINADO MELAMÍNICO ESTRUTURAL TS-12MM, COM ACABAMENTO LISO DUPLA FACE COR PRETA FOSCA, REF.: NEOCOM, MODELO ALCOPLAC AV 2.1, OU EQUIVALENTE 9 ESTRUTURA DE CONCRETO, PILARES E VIGAS INTERNAS 10 ALVENARIA ESTRUTURAL COM BLOCOS PREENCHIDOS EM CONCRETO 11 PLACA DE GESSO ACARTONADO Y \C0;REVESTIMENTOS/ACABAMENTOS 1 ACABAMENTO APARENTE LISO COM TRATAMENTO HIDROFUGANTE A BASE DE SILANO SILOXANO. REF. BAUCHEMIE OU EQUIVALENTE. 2 PINTURA ACRÍLICA NA COR BRANCO NEVE, ACABAMENTO SEMI-BRILHO, APÓS EMASSAMENTO COM SELADOR ACRÍLICO. REF.: TINTA ACRÍLICA SEMI-BRILHO CORAL OU EQUIVALENTE. 3 REBOCO RÚSTICO \A1;TIPO TEXTURIZADO COM PINTURA EM TINTA ACRÍLICA FOSCA NA COR LARANJA, APÓS APLICAÇÃO DE SELADOR ACRÍLICO. REF. CORAL DULUX 68YR 28/701. 4 REBOCO RÚSTICO \A1;TIPO TEXTURIZADO COM PINTURA EM TINTA ACRÍLICA FOSCA NA COR CINZA ESCURO, APÓS APLICAÇÃO DE SELADOR ACRÍLICO. REF. CORAL DULUX 00NN 07/7000 CHUMBO. 5 PINTURA ACRÍLICA SEMI-BRILHO NA COR BRANCO NEVE. REF.: TINTA ACRÍLICA SEMI-BRILHO CORAL OU EQUIVALENTE 6 PINTURA COM TINTA DO TIPO LAVÁVEL - EPÓXI NA COR BRANCO NEVE, ACABAMENTO ACETINADO. REF.: TINTA A BASE EPÓXI CORAL OU EQUIVALENTE. 7 TELHA METÁLICA GALVANIZADA ONDULADA, TIPO GALVALUME E=0,50MM(MÍNIMO), SEM PINTURA, ASSENTADA NA VERTICAL E FIXAÇÃO NA PRÓPRIA ALVENARIA, ARREMATADA COM PERFIS DE AÇO. REF. TELHA METÁLICA GALVALUME OU ZINCALUME MFT18 DA METFORM OU EQUIVALENTE. FORROS X TIPOS DE FORROS 1 LAJE EM CONCRETO APARENTE 2 FORRO DE GESSO ACARTONADO 3 FORRO MODULADO REMOVÍVEL EM DRYWALL. REF. LINHA KNAUF DANOLINE OU EQUIVALENTE. Y REVESTIMENTOS/ACABAMENTOS 1 PINTURA ACRÍLICA NA COR BRANCO GELO FOSCO. REF. TINTA ACRÍLICA FOSCA CORAL OU EQUIVALENTE. ELEMENTOS ATÍPICOS 1. COBERTURA 1.1 COBERTURA TRANSLÚCIDA COM ESTRUTURA METÁLICA, EM CHAPA DE POLICARBONATO COMPACTO LEITOSO, ESPESSURA 6MM, COM TRATAMENTO ANTI RAIOS ULTRAVIOLETA E INFRAVERMELHO. REF. CHAPA DE POLICARBONATO INFRARED, E=6MM DA ACTOS OU EQUIVALENTE. 1.2 LAJE DE COBERTURA COM IMPERMEABILIZAÇÃO EM MANTA SINTÉTICA EPDM. 2. BRISES 2.1 BRISES VERTICAIS EM PAINÉIS PRÉ-MOLDADOS EM CONCRETO, ACABAMENTO LISO NATURAL COM TRATAMENTO IMPERMEABILIZANTE. REF. SILANO SILOXANO OU EQUIVALENTE\C256;. 2.2 BRISES HORIZONTAIS METÁLICOS, EM PAINÉIS MODULARES DE ALUMÍNIO ESPECIAL. 3. BANCADAS, RODOBANCADAS, PRATELEIRAS E BALCÕES 3.1 BANCADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO. TESTEIRA E RODOBANCADA H=10CM E ESPESSURA DE 2CM. 3.2 ACABAMENTO EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESPESSURA DE 2,5CM, SOBRE PAREDE HIDRÁULICA EM DRYWALL. 4. LOUÇAS SANITÁRIAS, ACESSÓRIOS E METAIS 4.1 VASO SANITÁRIO COM CAIXA ACOPLADA DE DUPLO ACIONAMENTO, FIXADO COM PARAFUSO “CASTELO”. REF.: VASO SANITÁRIO: LINHA AZALÉA, CELITE OU EQUIVALENTE, CÓD. 91570, COR BANCO; CAIXA PARA ACOPLAR: ECOFLUSH 3 E 6 LITROS, CÓD. 91353, COR BRANCO 4.2 VASO SANITÁRIO COM TUBULAÇÃO EMBUTIDA, FIXADO COM PARAFUSO "CASTELO", COR GELO POLAR. CAIXA DE DESCARGA DE EMBUTIR COM ACIONAMENTO FRONTAL, ESPELHO DE ACIONAMENTO NA COR BRANCA PROVIDA DE DUPLO ACIONAMENTO EQUIPADAS COM TORNEIRA BÓIA TIPO P.F.C. REF. VASO SANITÁRIO HANDICAPPED DA CELITE, 54309, OU EQUIVANETE. DESCARGA LINHA ECOLINE DA MONTANA OU EQUIVALENTE. 4.3 MICTÓRIO DE LOUÇA COM KIT PARA FIXAÇÃO, COR GELO POLAR. DESCARGA AUTOMÁTICA DE EMBUTIR PARA MICTÓRIOS, ELÉTRICA COM AUSÊNCIA DE CONTATO MANUAL. REF. CELITE OU EQUIVALENTE. VÁLVULA DE DESCARGA AUTOMÁTICA ECOMAX, MODELO CI, DA COMERCIAL ENERCOM OU EQUIVALENTE. 4.4 LAVATÓRIO PEQUENO COM COLUNA SUSPENSA. REF. LINHA CONFORTO L510 (LAVATÓRIO) E C501 (COLUNA SUSPENSA) DECA OU EQUIVALENTE. 4.5 CUBA OVAL DE EMBUTIR EM LOUÇA BRANCA PARA BANCADAS. REF. CELITE 76117 OU EQUIVALENTE. 4.6 TANQUE DE 22L COM COLUNA, COR BRANCA. REF. TANQUE G BUILTERS CELITE, CÓD. 51203 OU EQUIVALENTE. 4.7 PORTA PAPEL HIGIÊNICO PARA ROLO 400 METROS, EM CHAPA DE AÇO REVESTIDA COM PINTURA EPÓXI NA COR BRANCA. REF. AURIMAR OU EQUIVALENTE. 4.8 PORTA PAPEL SANITÁRIO SIMPLES DE FIXAÇÃO EM PAREDE, COM TAMPA E CROMADO. REF. VERSAILLES, COD 14V, DA MOLDENOX OU EQUIVALENTE. 4.9 SABONETEIRA PARA SABONETE LÍQUIDO REFIL, FRENTE EM PLÁSTICO PS ALTO IMPACTO COM PS CRISTAL, COR BRANCA, E BASE EM PLÁSTICO PS ALYO IMPACTO, COR FBEGE. DIM. 28,5X12,5X12,5 CM, ABERTURA ATRÁVES DE TRAVAS LATERAIS ACIONADAS POR PRESSÃO. REF. COLUMBUS BRASIL, CÓD. 99.1002 OU EQUIVALENTE. 4.10 SIFÃO AJUSTÁVEL MULTIUSO DUPLO DE PVC BRANCO, REF.: TIGRE, CÓD.: 26.91.661.5, OU EQUIVALENTE 4.11 BARRA FIXA PARA PAREDE EM TUBO DE AÇO INOX AISI 304, DE 1 1/2", CHAPA #18, COM FLANGE, CANOPLA PARA FIXAÇÃO E PARAFUSOS, PARA BUCHA S8, EM AÇO INOX. COMPRIMENTO 80CM ENTRE EIXOS. 4.12 DUCHA HIGIÊNICA DO TIPO ÁQUA JET COM REGISTRO E TORNEIRA DE PRESSÃO. REF. LINHA AQUARIUS CROMADA DA FABRIMAR OU EQUIVALENTE. 4.13 CUBA EM AÇO INOX RETANGULAR, DIM. 30X46X17CM. REF. LINHA INDUSTRIAL SIMPLES, 301, STRAKE INOX OU EQUIVALENTE. 4.14 CUBA EM AÇO INOX RETANGULAR, DIM. 30X56X17CM. REF. LINHA INDUSTRIAL SIMPLES, 302, STRAKE INOX OU EQUIVALENTE. 4.15 TANQUE EM AÇO INOX DE FIXAR COM SIFÃO PARA RETENÇÃO DE PARTÍCULAS SÓLIDAS/SEDIMENTOS. REF. LINHA INDUSTRIAL SIMPLES, 500, STRAKE INOX OU EQUIVALENTE. 4.16 TORNEIRA DE PRESSÃO COM ACIONAMENTO TIPO ALAVANCA, EM METAL CROMADO. REF. PRESSMATIC BENEFIT, CÓD. 00490706 DOCOL OU EQUIVALENTE. OBS.: PODERÁ SER SUBTITÍDA POR TORNEIRA COM SENSOR DE PRESENÇA. LINHA LORENEASY, LORENZETTI OU EQUIVALENTE. 4.17 TORNEIRA DE BANCADA COM FECHAMENTO AUTOMÁTICO E DISPOSITIVO ECONOMIZADOR DE ÁGUA. REF. DECAMATIC ECO, LINHA PROFISSIONAL, 1173C DECA OU EQUIVALENTE. 4.18 TORNEIRA DE PAREDE EM METAL CROMADO 1/2", COM BICO PARA MANGUEIRA E CANOPLA, COMANDO CRUZETA. REF. DECA, CÓD 1153 - C37 OU EQUIVALENTE. 4.19 TORNEIRA PARA COZINHA DE MESA, BICA ALTA. REF. LINHA DOCOL COZINHA CÓD. 00489606 OU EQUIVALENTE. 4.20 TORNEIRA DE MESA BICA ALTA MÓVEL A 360º. REF. LINHA DOCOL NAVITÁ, CÓD. 00406806 OU EQUIVALENTE. 4.21 PORTA PAPEL TOALHA TIPO AMERICANO, INTERFOLHAS 2, COM DIMENSÕES DE 23CMX27CM, EM AÇO INOX POLIDO, REF.: AURIMAR OU EQUIVALENTE 4.22 BARRA DE APOIO PARA LAVATÓRIO DE AÇO COM TUBO DE Ø32MM, DIM.: 672X520MM, REF.: DECA, CÓD.: 2390C, LINHA CONFORTO, OU EQUIVALENTE, CONFORME NBR 9050 4.23 CABIDE CROMADO SIMPLES, REF.: LINHA VERSAILLES CÓD.: 08V, MOLDENOX OU EQUIVALENTE 5. ESPELHOS 5.1 ESPELHO EM CRISTAL PRATA COM ESPESSURA 4MM, LAPIDADO E BIZOTADO, FIXADOS PARAFUSADOS NA PAREDE COM O MÍNIMO DE 4 PARAFUSOS 40X90. 6. PINTURAS DIVERSAS 6.1 PARA PINTURA EM PEÇAS METÁLICAS DEVE-SE LIMPÁ-LAS COM ST3, QUASE BRANCO, APLICAR PRIMER EPÓXI 50 MICRAS E DUAS DEMÃOS DE TINTA POLIURETANA, NA COR BRANCO GELO. REF. CORAL OU EQUIVALENTE. 6.2 PINTURA INTUMESCENTE BRANCO. 6.3 PINTURA ELETROSTÁTICA NA COR BRANCA. \C0;NOTAS\l: 1) VER "CADERNO DE ARQUITETURA" PARA ESPECIFICAÇÃO COMPLETA DOS ACABAMENTOS. 2) INSTALAR FORROS MAIS PRÓXIMOS POSSÍVEIS DA BORDA DE BAIXO DO VIGAMENTO. ATENTAR PARA ARREMATES NAS JANELAS. 01 01 3. BANCADAS, RODOBANCADAS, PRATELEIRAS E BALCÕES 3.1 BANCADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESP: 2,5CM, NAS ÁREAS MOLHADAS. TESTEIRA E RODOBANCADA H=10CM E ESP: 2CM. OBS.: QUANDO INSTALADO EM DRYWALL FIXAR COM SUPORTE METÁLICO PARAFUSADO SOBRE REFORÇO MET. (VER DET. 27.B PRANCHA 51957). 3.2 PRATELEIRA AÉREA LISA COM MÃO FRANCESA EM AÇO INOX. REF.: PLASTINOX OU EQUIV. FIXADA COM BUCHA METÁLICA BASCULANTE. 4. LOUÇAS SANITÁRIAS, ACESSÓRIOS E METAIS 4.1 VASO SANITÁRIO COM CAIXA ACOPLADA DE DUPLO ACIONAMENTO, FIXADO COM PARAFUSO "CASTELO", COR BRANCO. REF.: BACIA COM CAIXA ACOPLADA: CÓD. 91353 (BACIA PARA CAIXA) E CÓD. 91570 (CAIXA PARA ACOPLAR ECOFLUSH 3L E 6L), LINHA AZALÉA DA CELITE OU EQUIV. 4.2 VASO SANITÁRIO COM TUBULAÇÃO EMBUTIDA, FIXADO COM PARAFUSO "CASTELO", COR BRANCO. CAIXA DE DESCARGA DE EMBUTIR COM ACIONAMENTO FRONTAL, ESPELHO DE ACIONAMENTO NA COR BRANCA PROVIDA DE DUPLO ACIONAMENTO EQUIPADAS COM TORNEIRA BÓIA TIPO P.F.C. REF. VASO SANITÁRIO LINHA ACESSO DA CELITE, CÓD. 31310 OU EQUIV. DESCARGA LINHA ECOLINE DA MONTANA OU EQUIV. 4.3 MICTÓRIO DE LOUÇA COM KIT PARA FIXAÇÃO, COR BRANCO. DESCARGA AUTOMÁTICA DE EMBUTIR PARA MICTÓRIOS, ELÉTRICA COM AUSÊNCIA DE CONTATO MANUAL. REF. CELITE CÓD. 08280 OU EQUIV. VÁLVULA DE DESCARGA AUT. ECOMAX, MODELO CI, DA COMERCIAL ENERCOM OU EQUIV. INSTALADO EM PAREDE DE DRYWALL FIXAR COM BUCHA MET. BASCULANTE SOBRE REFORÇO MET. 4.4 LAVATÓRIO PEQUENO COM COLUNA SUSPENSA. REF. LINHA CONFORTO L510 (LAVATÓRIO) E C501 (COLUNA SUSPENSA) DECA OU EQUIV. INSTALADO EM PAREDE DE DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.5 PAPELEIRA EM AÇO INOX. REF.: MODELO 2011 C37, LINHA IZY, DECA OU EQUIVALENTE. 4.6 SABONETEIRA PARA SABONETE LÍQUIDO REFIL, FRENTE EM PLÁSTICO PS ALTO IMPACTO COM PS CRISTAL, COR BRANCA, E BASE EM PLÁSTICO PS ALTO IMPACTO, COR BEGE. DIM. 28,5x12,5x12,5CM, ABERTURA ATRÁVES DE TRAVAS LATERAIS ACIONADAS POR PRESSÃO. REF. COLUMBUS BRASIL, CÓD. 99.1002 OU EQUIV. INSTALADO SOBRE DRYWALL FIXAR COM BUCHA PLÁSTICA BASCULANTE. 4.7 \T1;\W1;BARRA FIXA PARA PAREDE EM TUBO DE AÇO INOX AISI 304, DE 1 1/2", CHAPA #18, COM FLANGE, CANOPLA PARA FIXAÇÃO E PARAFUSOS, PARA BUCHA S8, EM AÇO INOX. COMPRIMENTO 40CM ENTRE EIXOS. INSTALADO EM DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.8 \T1;\W1;BARRA FIXA PARA PAREDE EM TUBO DE AÇO INOX AISI 304, DE 1 1/2", CHAPA #18, COM FLANGE, CANOPLA PARA FIXAÇÃO E PARAFUSOS, PARA BUCHA S8, EM AÇO INOX. COMPRIMENTO 80CM ENTRE EIXOS. INSTALADO EM DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.9 DUCHA HIGIÊNICA DO TIPO ÁQUA JET COM REGISTRO E TORNEIRA DE PRESSÃO. REF.: LINHA AQUARIUS, FABRIMAR OU EQUIV. INSTALADO SOBRE DRYWALL FIXAR COM BUCHA PLÁSTICA BASCULANTE. 4.10 TORNEIRA DE PRESSÃO COM ACIONAMENTO TIPO ALAVANCA, EM METAL CROMADO. REF. PRESSMATIC BENEFIT, CÓD. 00490706 DOCOL OU EQUIV. OBS.: PODERÁ SER SUBTITUÍDA POR TORNEIRA COM SENSOR DE PRESENÇA. LINHA LORENEASY, LORENZETTI OU EQUIV. 4.11 TORNEIRA DE BANCADA COM FECHAMENTO AUTOMÁTICO E DISPOSITIVO ECONOMIZADOR DE ÁGUA. REF.: DECAMATIC ECO, LINHA PROFISSIONAL, 1173C DECA OU EQUIV. 4.12 PORTA PAPEL TOALHA TIPO AMERICANO, INTERFOLHAS 2, COM DIM: 23X27CM, EM AÇO INOX POLIDO, REF.: AURIMAR OU EQUIV. INSTALADO EM DRYWALL FIXAR COM BUCHA PARAFUSO DE PLÁSTICO. 4.13 BARRA DE APOIO PARA LAVATÓRIO DE AÇO COM TUBO DE Ø32MM, DIM.: 672X520MM, REF.: DECA, CÓD.: 2390C, LINHA CONFORTO, OU EQUIV. CONFORME NBR9050. OBS.: QUANDO FIXADO EM DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.14 ALARME SONORO (SIRENE) PARA SANITÁRIO ACESSÍVEL: INTENSIDADE E FREQUÊNCIA ENTRE 500HZ E 3000HZ; FREQUÊNCIA VARIÁVEL ALTERNADAMENTE ENTRE GRAVE E AGUDO. 4.15 TANQUE COM COLUNA, COR BRANCA. REF. TANQUE G BUILDERS CELITE, CÓD. 51264 E COLUNA CÓD. 51203 OU EQUIV. FIXAÇÃO EM REFORÇO METÁLICO NO DRYWALL COM BUCHA METÁLICA BASCULANTE. 4.16 TORNEIRA DE PAREDE EM METAL CROMADO 1/2", COM BICO PARA MANGUEIRA E CANOPLA, COMANDO CRUZETA. REF.: DECA, CÓD 1153 - C37 OU EQUIV. 4.17 CABIDE CROMADO SIMPLES, REF.: LINHA VERSAILLES CÓD.: 08V, MOLDENOX OU EQUIV. INSTALADO SOBRE DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.18 TORNEIRA PARA COZINHA DE MESA, BICA ALTA. REF. LINHA DOCOL COZINHA CÓD. 00489606 OU EQUIV. 4.19 CUBA EM AÇO INOX RETANGULAR, DIM. 30X46X17CM. REF. LINHA INDUSTRIAL SIMPLES, 301, STRAKE INOX OU EQUIVALENTE. 4.20 SIFÃO AJUSTÁVEL MULTIUSO DE PVC BRANCO, COMP.: 66CM, REF.: TIGRE, CÓD.: 26.91.650.0 OU EQUIV. 5. ESPELHOS 5.1 ESPELHO EM CRISTAL PRATA COM ESP. 4MM, LAPIDADO E BIZOTADO, FIXADOS PARAFUSADOS NA PAREDE COM MÍNIMO DE 4 PARAFUSOS 50X90, FECHAMENTO EM BOTÃO FRANCÊS. 6. PEÇAS METÁLICAS 6.1 GUARDA CORPO EM TUBO RETANGULAR GALVANIZADO, 2"X1", ACAB. TRATAMENTO COM FUNDO ANTICORROSIVO, PINTAR COM TINTA ESMALTE SINTÉTICO FOSCO, COR PRETA. FECHAMENTO EM GRADE DE ALUMÍNIO ANODIZADO EXPANDIDO 6063 - NATURAL. REF.: GRADINESE BÚZIOS DA UDINESE EQUIV. 6.2 CORRIMÃO EM TUBO GALVANIZADO Ø2", #16, PREVER TRATAMENTO COM FUNDO ANTICORROSIVO, ACAB.: TINTA ESMALTE SINTÉTICO FOSCO, NA COR PRETA. 6.3 GUARDA CORPO EM TUBO GALVANIZADO Ø2", #16, FECH. ENTRE MÓDULOS, TUBO INDUSTRIAL REDONDO DE Ø11/4" #16. ACAB. TINTA ESMALTE SINTÉTICO FOSCO, COR PRETA. REF.: SUVINIL OU EQUIV. 6.4 GUARDA CORPO DE TUBO METÁLICO Ø1 1/2" CHAPA #16, H=110CM, COM 6 TUBOS HORIZONTAIS Ø 1", PARA FIXAR NO PISO. ACAB. TINTA ESMALTE SINTÉTICO FOSCO, COR PRETA. REF.: SUVINIL OU EQUIV. 6.5 GUARDA CORPO EM VIDRO DUPLO TEMPERADO/LAMINADO INCOLOR 20mm COM FUROS PARA FIXAÇÃO. SILICONE ESTRUTURADO ENTRE AS PLACAS. 7. EQUIPAMENTOS 7.1 ELEVADOR ELÉTRICO AUTOMÁTICO COM CAPACIDADE DE 13 PASSAGEIROS, SEM CASA DE MÁQUINAS. REF.: LINHA SYNERGY, LINHA FREQUENCEDYNE, CABINE LINHA EXPORT, MARCA THYSSENKRUPP OU EQUIV. 7.2 ELEVADOR PARA CARGA COM CAPACIDADE DE 2.000kg, SEM CASA DE MÁQUINAS, ACIONAMENTO POR PISTÕES HIDRÁULICOS LATERAIS. REF.: MODELO GPL 25, MARCA SIMEM OU EQUIVALENTE. 7.3 BEBEDOURO DE PAREDE COM ACIONAMENTO ELÉTRICO, ALTURA DE INSTALAÇÃO: 80CM PARA BEBEDOURO ACESSÍVEL E H=97CM PARA CONVENCIONAL. REF.: MODELO BDF 300, IBBL BEBEDOUROS OU EQUIV. 7.4 CATRACA ACESSÍVEL, COM PORTA SIMPLES 90CM, ELETRÔNICA, EM AÇO INOX (AISI 444) ESCOVADO. REF.: WOLGATE COMPACT, PORTA SIMPLES, MODELO ELETRÔNICO TIPO WKC OU EQUIVALENTE. 7.5 \T0.91;CATRACA PEDESTAL P/ CONTROLE DE ACESSO, ELETRÔNICA, EM AÇO INOX. REF.: WOLSTAR III, WOLPAC OU EQUIV. 7.6 RESERVATÓRIO AÉREO CILÍNDRICO HORIZONTAL, CAPACIDADE 3.000L, COMPRIMENTO 2,4m, DIÂMETRO 1,27m, COM PÉS DE APOIO H=90cm REF.: FORTMETAL OU EQUIV. DETALHES CONFORME FABRICANTE. 8 DIVERSOS 8.1 GRELHA PRÉ-MOLDADA, ACABAMENTO LISO, FUNDIDA - COM 15 FUROS COM 5CM DE DIÂMETRO. DIMENSÕES: (59,5X34,5X5)CM CÓD: GRTC11, NEOREX OU EQUIVALENTE. NOTAS\l: 1) VER CADERNO DE ARQUITETURA "01_064_COL_EX_AQ_CADERNO ARQUITETURA", ELABORADO PELA HORIZONTES ARQUITETURA, REVISÃO 00 (OUTUBRO/2015), PARA ESPECIFICAÇÃO COMPLETA DOS ACABAMENTOS 2) AS PLACAS DE CONCRETO PRÉ-FABRICADAS (FACHADAS A1, A2, A3 E A4) TERÃO ACABAMENTO APARENTE LISO, DEVENDO RECEBER TRATAMENTO HIDROFUGANTE A BASE DE SILANO SILOXANO COM AS JUNTAS ENTRE ELAS TRATADAS COM MASTIQUE SEM ALCATRÃO. CONVENÇÕES ALVENARIAS DRY WALL + LÃ VIDRO/MINERAL + DRY WALL DRY WALL (INT.) + LÃ VIDRO/MINERAL + PLACA CIM. IMPERMEABILIZADA (EXT.) DRY WALL (INT.) + LÃ VIDRO/MINERAL + PAINÉL PRÉ-MOLDADO TERMOISOLANTE ESP: 70mm. REF.: TERMOWALL VERTICAL, DANICA OU EQUIVALENTE (EXT.) TIJOLO COBOGÓS VAZADOS DE CIMENTO COR NATURAL ESTRUTURA EM CONCRETO PRÉ-FABRICADO: PILARES E VIGAS PLACA CIMENTÍCIA (EXT.) + ALVENARIA EM BLOCO CERÂMICO ALVENARIA EM BLOCO CERÂMICO PLACA CIMENTÍCIA (EXT.) + ALVENARIA EM BLOCO DE CONCRETO ALVENARIA EM BLOCO DE CONCRETO LEGENDA DE ESPECIFICAÇÕES DE ACABAMENTOS ELEMENTOS HORIZONTAIS 1. PISOS INTERNOS 1.1 PISO DE ALTO DESEMPENHO COM ACAB. FINAL EM REVESTIMENTO FLEXÍVEL AUTONIVELANTE A BASE DE RESINA URETÂNICA, EM CAMADA ÚNICA DE 6MM. ACAB. LISO, COR CINZA, E COM APLICAÇÃO DE RESINA POLIURETANO ALIFÁTICO PARA PROTEÇÃO, NA COR CINZA, COM SÓLIDOS ATIVOS NO MÍNIMO A 70%. 1.2 \Fsimplex|c0;SINALIZAÇÃO TÁTIL DE ALERTA NO PISO EM POLIESTER EM FORMATOS REDONDOS COM RELEVOS NA COR AMARELO REF.: ANDALUZ ACESSIBILIDADE OU EQUIV. 1.3 PISO EM GRANITO CINZA CORUMBÁ, 60x60CM, COM ESP. DE 2CM, ACAB. APICOADO NA FACE EXPOSTA, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 1.4 PISO EM GRANITO CINZA CORUMBÁ, 60x60CM, COM ESP. DE 2CM, ACAB. POLIDO NA FACE EXPOSTA, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 1.5 PISO EM CONCRETO DESEMPENADO E SARRAFEADO COM PINTURA EPÓXI NA COR CINZA. 2. PISOS EXTERNOS 2.1 PISO CIMENTADO DESEMPENADO, EXECUTADO IN LOCO, COM MODULAÇÃO 120x120CM, COM JUNTAS DE MOVIMENTAÇÃO EM PVC. 2.2 PISO TÁTIL DE ALERTA EM LADRILHO DE CIMENTO PRÉ-FABRICADO, DIMENSÕES 25X25CM, NA COR AMARELO, REF.: ANDALUZ OU EQUIVALENTE. 3. RODAPÉS, PEITORIS E SOLEIRAS 3.1 RODAPÉ INDUSTRIALIZADO PERFIL TIPO MEIA CANA EM ALUMÍNIO REF.: MARQUES FREDERICO OU EQUIV. 3.2 PEITORIL EM PEDRA MONTADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESP. 2CM. PEDRA EXTERNA COM PINGADEIRA. 3.3 RODAPÉ EM GRANITO PRETO SÃO GABRIEL, ESP. 2CM, 10CM DE ALTURA E 120CM DE COMPRIMENTO, ACAB. POLIDO NAS DUAS FACES EXPOSTAS, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 3.4 RODAPÉ EM GRANITO PRETO SÃO GABRIEL, ESP. 2CM, 40CM DE ALTURA E 120CM DE COMPRIMENTO, ACAB. POLIDO NAS DUAS FACES EXPOSTAS, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 3.5 SOLEIRA EM GRANITO PRETO SÃO GABRIEL, ESP. 2CM, LARGURA INDICADA EM PLANTA. ACAB. POLIDO. ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 3.6 RODAPÉ EM BARRA CHATA DE ALUMÍNIO ANODIZADO NATURAL, H=5CM. 3.7 SOLEIRA EM GRANITO CINZA CORUMBÁ, ESP. 2CM, LARGURA INDICADA EM PLANTA. ACAB. POLIDO. ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. ELEMENTOS VERTICAIS X TIPOS DE PAREDES 1 PAINÉIS PRÉ-MOLDADOS TERMOISOLANTES, ESP 70MM. REF.: TERMOWALL VERTICAL, DÂNICA OU EQUIV. ACAB. NAS CORES BRANCO (RAL 9003), BEGE (RAL 1015) E TERRACOTA (RAL 8023). 2 PLACA DE GESSO ACARTONADO PARA DRYWALL ÁREAS SECAS DO TIPO ST (STANDART) PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 3 PLACA DE GESSO ACARTONADO PARA DRYWALL ÁREAS ÚMIDAS DO TIPO RU (RESISTENTE A UMIDADE) PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 4 TIJOLO COBOGÓS VAZADOS DE CIMENTO, NA COR NATURAL CONCRETO APARENTE. PADRÃO UFMG EXISTENTE NO ICB, PRANCHA Nº DE ORDEM 13517. 5 ESTRUTURA DE CONCRETO, PILARES E VIGAS. 6 PLACA CIMENTÍCIA IMPERMEABILIZADA 12MM 3,00M DE COMPRIMENTO EXECUTADA SOBRE MANTA DE POLIETILENO DE ALTA DENSIDADE. REF.: BRASILIT OU EQUIV. 7 BLOCO DE CONCRETO, ESP. 19CM. 8 BLOCOS CERÂMICOS FURADOS, ESP. 14CM. 9 BLOCOS CERÂMICOS FURADOS, ESP. 19CM. 10 BLOCOS CERÂMICOS FURADOS, ESP. 11,5CM. Y \C0;REVESTIMENTOS/ACABAMENTOS 1 ACAB. APARENTE LISO COM TRATAMENTO HIDROFUGANTE A BASE DE SILANO SILOXANO. REF. BAUCHEMIE OU EQUIV. 2 PINTURA ACRÍLICA NA COR BRANCO NEVE, ACAB. SEMI-BRILHO. REF.: TINTA ACRÍLICA SEMI-BRILHO CORAL OU EQUIV. 3 PINTURA COM TINTA DO TIPO LAVÁVEL - EPÓXI A BASE DE ÁGUA, NA COR BRANCO NEVE, DUAS DEMÃOS, ACABAMENTO ACETINADO, APÓS EMASSAMENTO COM MASSA ACRÍLICA, APLICAÇÃO DE SELADOR ACRÍLICO. REF.: TINTA A BASE EPÓXI CORAL OU EQUIV. 4 SELANTE ELÁSTICO À BASE DE POLIURETANO PARATRATAMENTO PARA JUNTAS ABERTAS APARENTES E APLICAÇÃO DE VERNIZ ACRÍLICO DE BASE AQUOSA. REF.: SELAMAX OU EQUIV. 5 GRANITO CINZA CORUMBÁ, 60x60CM, ESP. 2CM, ACAB. POLIDO NA FACE EXPOSTA, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 6 PINTURA ACRÍLICA NA COR CHUMBO, ACAB. FOSCO, APÓS REBOCO RÚSTICO, APLICAÇÃO DE SELADOR ACRÍLICO. REF.: TINTA ACRÍLICA FOSCA CORAL OU EQUIV. FORROS X TIPOS DE FORROS 1 LAJE EM CONCRETO APARENTE 2 FORRO DE GESSO ACARTONADO Y REVESTIMENTOS/ACABAMENTOS 1 PINTURA ACRÍLICA NA COR BRANCO GELO FOSCO. REF.: TINTA ACRÍLICA FOSCA CORAL OU EQUIV. ELEMENTOS ATÍPICOS 1. COBERTURA 1.1 TELHA METÁLICA TRAPEZOIDAL, TIPO SANDUÍCHE COM ISOLAMENTO ACÚSTICO, ESP. 50MM. REF.: TELHA TERMOACÚSTICA, ETERNIT OU EQUIV. 1.2 LAJE DE COBERTURA COM IMPERMEABILIZAÇÃO EM MANTA SINTÉTICA EPDM. VER CADERNO DE IMPERMEABILIZAÇÕES DA UFMG. 2. BRISES 2.1 BRISES EM PAINÉIS LINEARES COM ALETAS ARREDONDADAS. REF.: MODELO CELOSCREEN DA HUNTER-DOUGLAS OU EQUIVALENTE. QUADRO DE ESQUADRIAS/JANELAS CÓD/ REF. LARG ALT. PEIT ABERTURA E Nº FOLHAS VIDRO MATERIAL/ACABAMENTO LOCALIZAÇÃO UN. JA01 53117 940 150 140 CORRER, 16 TEMPERADO INCOLOR, 8MM PERFIS EM ALUMÍNIO ANODIZADO COR NATURAL FOSCO. REF. ALCOA, LINHA INOVA OU EQUIV. LABORATÓRIOS E SALAS 18 EV01 53117 204 290 - ABRIR, 2 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, PORTA PIVOTANTE H=210CM COM BANDEIRA FIXA SUPERIOR H=80CM ACESSO LATERAL 02 EV02 53117 421 324 - FIXAS, 5/ CORRER, 2 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, PORTA DE CORRER H=210CM, COM BANDEIRA FIXA SUPERIOR H=114CM ENTRADA PRINCIPAL 01 EV03 53117 162 130 - FIXA, 1/ ABRIR, 1 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM PORTA EM VIDRO TEMPERADO RECEPÇÃO 01 EV04 53117 560 290 - FIXAS, 4/ CORRER, 1 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, PORTA DE CORRER H=210CM COM BANDEIRA FIXA H=80CM ACESSO TERRAÇO 01 EV05 53118 437 290 - FIXAS, 4/ CORRER, 4 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO CIRCULAÇÃO 05 EV06 53118 204 290 - FIXAS, 2/ CORRER, 2 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, QUADRO FIXO H=130CM, MÁXIMO AR H=160CM CIRCULAÇÃO 08 EV07 53118 560 290 - FIXAS, 5/ CORRER, 5 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, QUADRO FIXO H=130CM, MÁXIMO AR H=160CM CIRCULAÇÃO 03 GR03 53118 940 150 140 FIXA - \C2;\Fsimplex|c0;GRADIL EM BARRA CHATA. DETALHE PADRÃO UFMG DT_05.3.A LABORATÓRIOS E SALAS DO 1° PAVIMENTO 04 TL01 53118 230 150 140 FIXA - TELA MOSQUITEIRA. DETALHE PADRÃO UFMG DT_05.3.B DERMESTÉRIO 01 VZ01 53118 240 58 124 FIXA - JANELA VENEZIANA EM ALUMÍNIO ANODIZADO PRETO FOSCO, MONTADA EM QUADRO FIXO DE ALUMÍNIO. CASA DE MÁQUINAS PAVIMENTO TÉCNICO 02 VZ02 53118 120 120 19 E 170 FIXA - JANELA VENEZIANA EM ALUMÍNIO ANODIZADO PRETO FOSCO, MONTADA EM QUADRO FIXO DE ALUMÍNIO ANODIZADO PRETO FOSCO. SUBESTAÇÃO 05 NOTAS: - CONFERIR MEDIDAS NO LOCAL. - LEGENDA: JA=JANELA DE ALUMÍNIO/ EV=ESQUADRIA DE VIDRO/ TL=TELA MOSQUITEIRA/ VZ=VENEZIANA DE ALUMÍNIO. QUADRO DE PORTAS CÓD/ REF. LARG ALT. PEIT ABERTURA E Nº FOLHAS VIDRO MATERIAL/ACABAMENTO LOCALIZAÇÃO UN. PM01 53062 90 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. I.S. FUNCIONÁRIOS 02 PM02 53062 90 324 - PIVOTANTE, 1 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO LAMINADO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO. LABORATÓRIOS E SALAS 34 PM03 53062 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO \T1;\W1;COM DUAS VENEZIANAS AUTOMÁTICAS DE SOBREPRESSÃO EM ALUMÍNIO. SALAS DAS COLEÇÕES 06 PM04 53062 94 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. CHAPA EM LAMINADO MELAMÍNICO COR PRETA H=60CM NA PARTE INFERIOR. BARRA DE APOIO HORIZONTAL. ACAB. LAMINADO MELAMÍNICO FOSCO COR CINZA, COM VENEZIANA EM ALUMÍNIO. I.S. P.N.E. 10 PM05 53062 90 324 - PIVOTANTE,1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO, COM VENEZIANA AUTOMÁTICA DE SOBREPRESSÃO EM ALUMÍNIO. LABORATÓRIO DNA VESTIGIAL 05 PM06 53062 90 290 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=80CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. COPAS 05 PM07 53062 90 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO, COM VENEZIANA EM ALUMÍNIO. PÓS PCR ESPAÇO NEUTRO 02 PM08 53062 204 324 - ABRIR, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO LAMINADO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO. CORREDOR 5º PAVIMENTO 02 PM09 53062 110 210 - ABRIR, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. ESCADAS 06 PM10 53062 90 290 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=80CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR PRETO. DMLS, RACKS, DEPÓSITOS 11 PM11 53062 90 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=80CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. SALA DE REUNIÃO 01 PM12 53062 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO. \T1;\W1;C/ VENEZIANA AUTOMÁTICA DE SOBREPRESSÃO EM ALUMÍNIO. SALAS DAS COLEÇÕES E LABORATÓRIO DNA VESTIGIAL 11 PM13 53062 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. VISOR EM VIDRO. ACAB. LAMINADO MELAMÍNICO FOSCO, COR AMARELO\T1;\W1;. EXTRATOTECA 5° PAVIMENTO 01 PA01 53116 \C2;50 294 15 ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA (H=195CM) BANDEIRA FIXA (H=114CM), NA COR ALUMÍNIO NATURAL FOSCO. SHAFTS 57 PA02 53116 70 268 40 ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA (H=210CM) E BANDEIRA FIXA (H=59CM), NA COR ALUMÍNIO NATURAL FOSCO. PAVIMENTO TÉCNICO 03 PA03 53116 60 92,5 - ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA NA COR ALUMÍNIO NATURAL FOSCO. SHAFTS COBERTURA 05 PA04 53116 70 210 - ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA NA COR ALUMÍNIO NATURAL FOSCO. PAVIMENTO TÉCNICO 02 PF01 53116 90 290 - ABRIR, 1 - PORTA EM CHAPA DOBRADA DE AÇO DE ABRIR (H=210cm) E BANDEIRA FIXA (H=80cm). REFORÇADA INTERNAMENTE EM TUBOS QUADRADOS DE FERRO (3x3cm). ACAB. EM PINTURA ESMALTE SINTÉTICO ACETINADO COR AMARELO FOSCO. \T1;\W1;VENEZIANA AUTOM. DE SOBREPRESSÃO. DERMESTÉRIO 01 PF02 53116 96 96 - ABRIR, 1 - ALÇAPÃO C TAMPA EM CHAPA METÁLICA N°1/8" XADREZ. ACAB. EM PINTURA ESMALTE SINTÉTICO FOSCO COR PRETO. ESCADA 5° PAVIMENTO 01 PF03 53116 78 75 - ABRIR, 1 - ALÇAPÃO COM TAMPA EM CHAPA METÁLICA N° 1/8" XADREZ. ACAB. EM PINTURA ESMALTE SINTÉTICO ACETINADO COR PRETO. COBERTURA 03 PF04 53116 73 75 - ABRIR, 1 - ALÇAPÃO COM TAMPA EM CHAPA METÁLICA N° 1/8" XADREZ. ACAB. EM PINTURA ESMALTE SINTÉTICO ACETINADO COR PRETO. COBERTURA 01 PF05 53116 73 95 - ABRIR, 1 - ALÇAPÃO C/ TAMPA EM CHAPA METÁLICA N°1/8" XADREZ. ACAB. PINTURA ESMALTE SINTÉTICO FOSCO COR PRETO. COBERTURA 01 PF06 53116 300 210 - 241 - ABRIR, 2 - PORTÃO EM TUBOS DE FERRO GALVANIZADO DIN 2440 D=1 1/2" PINTADO NA COR PRETO FOSCO. TELA GALVANIZADA DUPLA TORÇÃO. ACESSO SUBESTAÇÃO 01 PCF01 53116 110 215 - ABRIR, 1 - PORTA CORTA FOGO EM CHAPA GALVANIZADA, NÚCLEO MISTO EM GESSO E FIBRA CERÂMICA. SUBESTAÇÃO 01 PAC01 53116 120 215 - ABRIR, 2 - PORTA ACÚSTICA EM MADEIRA COMPACTA, ESP. 50mm, ACAB. COM LAMINADO MELAMÍNICO COR PRETO. SISTEMA DE VEDAÇÃO EM TODO O PERÍMETRO. SALA GERADOR SUBESTAÇÃO 01 GR01 53116 360 216 - ABRIR, 1 - PORTÃO EM PERFIS DE FERRO. ELEMENTOS VERTICAIS EM BARRA CHATA DE AÇO 3/4"X3/16",SOLDADO EM QUADRO DE BARRA CHATA. TRAVAMENTO EM FERRO REDONDO EM AÇO SOLDADO NAS BARRAS CHATAS VERTICAIS. QUADRO EM BARRA CHATA DE AÇO 3/4"X3/16". ACAB.: TINTA ESMALTE SINTÉTICO FOSCO, NA COR PRETA, REF.: SUVINIL OU EQUIV. ESCADA 5° PAVIMENTO 01 GR02 53116 333 210 - ABRIR, 1 - PORTÃO EM PERFIS DE FERRO. ELEMENTOS VERTICAIS EM BARRA CHATA DE AÇO 3/4"X3/16", SOLDADO EM QUADRO DE BARRA CHATA. TRAVAMENTO EM FERRO REDONDO EM AÇO SOLDADO NAS BARRAS CHATAS VERTICAIS. QUADRO EM BARRA CHATA DE AÇO 3/4"X3/16". ACAB. TINTA ESMALTE SINTÉTICO FOSCO, NA COR PRETA, REF. SUVINIL OU EQUIV. PAVIMENTO TÉCNICO 01 NOTAS:-CONFERIR MEDIDAS NO LOCAL.-OBSERVAR SENTIDO DE ABERTURA.-TODAS AS PORTAS TEM CONDIÇÕES DE SEREM ABERTAS EM UM ÚNICO MOVIMENTO E SUAS MAÇANETAS ESTÃO INSTALADAS A UMA ALTURA DE 0,90 A 1,10M.-LEGENDA: PM=PORTA DE MADEIRA/PA=PORTA DE ALUMÍNIO/PF=PORTA DE FERRO/PAC=PORTA ACÚSTICA/PCF=PORTA CORTA FOGO/GR=GRADIL. LEGENDA DE ESPECIFICAÇÕES DE MOBILIÁRIO DESCRIÇÃO QUANT. (UN) 01 PIA INDUSTRIALIZADA EM AÇO INOX, DIMENSÕES 100X60CM, 30CM DE PROFUNDIDADE. TORNEIRA DE MEIA BICA ALTA. VER DETALHE ESPECÍFICO. 28 02 CASTELO SIMPLES, DIMENSÕES 140X30X30CM (LXPXA), SUSPENSO FECHADO PARA BANCADA CENTRAL. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIO DE LABORATÓRIO, ITEM 6.2, PÁG 53, DPFP. 23 03 MESA PARA LABORATÓRIO, DIMENSÕES 140X130X75CM (LXPXA) EM MDF, REVESTIDO COM BP TEXTURIZADO, COR CINZA CLARO, COM BORDAS ARREDONDADAS. 45 04 BANQUETA FIXA BAIXA H=45CM, ASSENTO COM 30CM DE DIÂMETRO, EM MATERIAL POLIMÉRICO OU ESTOFADO E ESTRUTRA EM AÇO CARBONO. VER DETALHES DE ESPECIFICAÇÃO NO CADERNO DE ARQUITETURA. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIOS DE LABORATÓRIO, ITEM 11.1, PÁG 88, DPFP. 92 05 BANCADA EM TRESPA, DIMENSÕES 150x70cm (CXL). ACABAMENTO RETO. ESTRUTURA EM PERFIS METÁLICOS. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIO DE LABORATÓRIO, ITEM 8.2, PÁG 71, DPFP. 150 06 ARMÁRIO ALTO DUPLO EM AÇO, DIMENSÕES 90x50X200CM (LXPXA), CONFIGURAÇÃO CONFORME NECESSIDADE DO LABORATÓRIO. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIO DE LABORATÓRIO, ITEM 8.2, PÁG 71, DPFP. 107 07 ESTANTE EM AÇO INOX AISI 304, CHAPA #16, ESTRUTURA EM CANTONEIRA, PRATELEIRAS LISAS, DIMENSÕES CONFORME PROJETO. REF. PALMETAL OU EQUIVALENTE. 28 08 CORRE PX00 +003,00(NO) +003,00(NA) +008,00(NO) +010,00(NA) 01 CORRE PX00 +008,00(NO) +010,00(NA) 01 \A1;30 \A1;6 \A1;60 \A1;30 \A1;6 \A1;55 \A1;10 \A1;30 \A1;6 \A1;60 \A1;10 \A1;34 \A1;6 \A1;100 \A1;60 \A1;77 \A1;100 \A1;90 \A1;2,5 \A1;20 \A1;23 \A1;60 \A1;23 \A1;20 \A1;146 \A1;23 \A1;77 \A1;18 \A1;95 \A1;10 \A1;20 \A1;23 \A1;77 \A1;18 \A1;7 \A1;102 \A1;23 \A1;60 \A1;20 \A1;17,5 \A1;2,5 \A1;15 \A1;77,5 \A1;60 \A1;7 \A1;75 \A1;78 \A1;6 \A1;40 \A1;90 \A1;34 \A1;2,5 \A1;160 \A1;6 \A1;132,5 \A1;92,5 \A1;40 \A1;92,5 \A1;160 \A1;6 \A1;166 \A1;132,5 \A1;143 \A1;166 \A1;21 \A1;18 \A1;60 \A1;17,5 \A1;8,5 \A1;6 \A1;18 \A1;57 \A1;18 \A1;21 \A1;21 \A1;117 \A1;107,5 \A1;113,5 \A1;93 \A1;95,5 \A1;18 \A1;60 \A1;18 \A1;18 \A1;57 \A1;18 \A1;93 \A1;96 \A1;18 \A1;55 \A1;18 \A1;91 \A1;9 \A1;100 \A1;18 \A1;57 \A1;18 \A1;93 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;12 \A1;21 \A1;75 \A1;21 \A1;117 \A1;21 \A1;78 \A1;21 \A1;120 \A1;30 \A1;30 \A1;30 \A1;30 \A1;75 \A1;73 \A1;21 \A1;21 \A1;21 \A1;117 \A1;17 \A1;111 \A1;6 \A1;117 \A1;18 \A1;55 \A1;18 \A1;91 \A1;9 \A1;100 \A1;18 \A1;77 \A1;18 \A1;113 \A1;12 \A1;12 \A1;12 \A1;95 \A1;73 \A1;21 \A1;21 \A1;21 \A1;137 \A1;17 \A1;111 \A1;6 \A1;117 \A1;30 \A1;30 \A1;30 \A1;53 \A1;30 \A1;60 \A1;30 \A1;98,5 \A1;102 \A1;113 \A1;23 \A1;20 \A1;60 \A1;23 \A1;20 \A1;146 \A1;30 \A1;6 \A1;55 \A1;10 \A1;34 \A1;6 \A1;100 \A1;120 \A1;77 \A1;90 \A1;2,5 \A1;20 \A1;23 \A1;120 \A1;23 \A1;20 \A1;206 \A1;23 \A1;77 \A1;18 \A1;95 \A1;10 \A1;7 \A1;160 \A1;6 \A1;40 \A1;92,5 \A1;160 \A1;6 \A1;166 \A1;132,5 \A1;143 \A1;166 \A1;30 \A1;113 \A1;30 \A1;120 \A1;30 \A1;98,5 \A1;102 \A1;173 \A1;23 \A1;20 \A1;120 \A1;23 \A1;20 \A1;206 \A1;100 \A1;34 \A1;6 \A1;40 \A1;90 \A1;2,5 \A1;92,5 \A1;132,5 \A1;77,5 \A1;23 \A1;20 \A1;77,5 \A1;102 \A1;30 \A1;98,5 \A1;30 \A1;70,5 \A1;30 \A1;100,5 \A1;34 \A1;6 \A1;100 \A1;77 \A1;90 \A1;2,5 \A1;10 \A1;40 \A1;92,5 \A1;160 \A1;6 \A1;166 \A1;132,5 \A1;143 \A1;77,5 \A1;6 \A1;40 \A1;90 \A1;34 \A1;2,5 \A1;160 \A1;6 \A1;132,5 \A1;92,5 \A1;166 \A1;100 \A1;20 \A1;23 \A1;77 \A1;18 \A1;7 \A1;102 \A1;23 \A1;80 \A1;20 \A1;17,5 \A1;2,5 \A1;15 \A1;97,5 \A1;80 \A1;97,5 \A1;23 \A1;20 \A1;97,5 \A1;102 \A1;30 \A1;98,5 \A1;30 \A1;90,5 \A1;30 \A1;120,5 \A1;34 \A1;6 \A1;100 \A1;77 \A1;90 \A1;2,5 \A1;10 \A1;40 \A1;92,5 \A1;160 \A1;6 \A1;166 \A1;132,5 \A1;143 \A1;97,5 \A1;6 \A1;40 \A1;90 \A1;34 \A1;2,5 \A1;160 \A1;6 \A1;132,5 \A1;92,5 \A1;166 \A1;100 \A1;100,5 \A1;A \A1;B \A1;PORTA-PAINEL \A1;120 \A1;8° \A1;107 \A1;84 \A1;LARGURA MÁXIMA PORTA-PAINEL 5000 \A1;107 \A1;34 \A1;17 160 \A1;141.5 \A1;120° -ACRESCENTAR PORTA ESCADAS DE INCÊNDIO DE ACORDO COM PCI -FAZER QUANTITATIVOS XX 01 XX R-2 Rack Rack R-2 Rack FORMATO A1 - UFMG - 84.0 x 59.4 cm LINHA DE CORTE DA CÓPIA REFERÊNCIA NOTAS GERAIS SUBSTITUI O SUBSTITUIDO POR N 01 01 X.Y X.Y 00 00 CONVENÇÕES PISOS PISO DE ALTO DESEMPENHO COM ACABAMENTO FINAL EM REVESTIMENTO FLEXÍVEL AUTONIVELANTE A BASE DE RESINA URETÂNICA PISO CIMENTADO DESEMPENADO, EXECUTADO IN LOCO, COM MODULAÇÃO 120x120CM PISO EM CONCRETO DESEMPENADO E SARRAFEADO COM PINTURA EPÓXI CINZA PISO EM GRANITO CINZA CORUMBÁ ACABAMENTO POLIDO, ESP.=2CM PISO EM GRANITO CINZA CORUMBÁ ACABAMENTO APICOADO, ESP.=2CM \Fsimplex|c0;SINALIZAÇÃO TÁTIL DE ALERTA SOLEIRA POLIDA EM GRANITO PRETO SÃO GABRIEL, ESP: 2CM SOLEIRA POLIDA EM GRANITO CINZA CORUMBÁ, ESP: 2CM INÍCIO PAGINAÇÃO QUADRO DE ESQUADRIAS/JANELAS CÓD. LARG. ALT. PEIT. ABERTURA E NUMERO FOLHAS VIDRO: TIPO, ACABAMENTO, COR, ESPESSURA MATERIAL/ACABAMENTO QUAN. JA01 715 135 110 CORRER, 6 VIDRO TEMPERADO INCOLOR, 8MM ALUMÍNIO ANODIZADO, COR PRETA 14 JA02 710 135 110 CORRER, 6 VIDRO TEMPERADO INCOLOR, 8MM ALUMÍNIO ANODIZADO, COR PRETA 25 JA03 360 135 110 CORRER, 3 VIDRO TEMPERADO INCOLOR, 8MM ALUMÍNIO ANODIZADO, COR PRETA 1 JA04 360 40 250 FIXA, 3 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 1 JA05 350 40 250 BÁSCULA, 3 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA06 535 40 250 BÁSCULA, 4 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA07 710 40 250 BÁSCULA, 6 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA08 243 40 250 BÁSCULA, 2 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 6MM FERRAGENS NA COR PRETA 1 JA09 715 40 250 FIXA, 6 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 14 JA10 710 40 250 FIXA, 6 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 25 JA11 47 40 250 FIXA, 1 VIDRO TEMPERADO INCOLOR TIPO FLOAT, 4MM FERRAGENS NA COR PRETA 1 EV01 47 215 - FIXA, 1 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV02 350 215 - FIXA, 3 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV03 535 215 - FIXA, 4 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV04 316 345 - FIXA/ PIVOTANTE, 2 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA. PORTA PIVOTANTE H=210CM COM BANDEIRA FIXA SUPERIOR H=135CM 2 EV05 305 345 - FIXA, 3 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA. ESQUADRIA FIXA H=210CM COM BANDEIRA FIXA SUPERIOR H=135CM 1 EV06 710 215 - FIXA, 6 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 EV07 305 345 - FIXA/ PIVOTANTE, 2 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA. PORTA PIVOTANTE H=210CM COM BANDEIRA FIXA SUPERIOR H=135CM 1 EV08 243 215 - FIXA, 2 VIDRO TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR PRETA 1 NOTAS: - CONFERIR MEDIDAS NO LOCAL. CONVENÇÕES ALVENARIAS DRYWALL PAINÉIS PRÉ-MOLDADOS EM CONCRETO (EXTERNO), COM BARREIRA DE VAPOR, LÃ DE VIDRO OU MINERAL ENSACADAS E GESSO ACARTONADO (INTERNO). ALVENARIA DE BLOCO CERÂMICO ALVENARIA ESTRUTURAL FECHAMENTO EM TIJOLO DE VIDRO TIPO VENEZIANA FECHAMENTO EM COBOGÓS ELEMENTO A CONSTRUIR CONCRETO QUADRO DE PORTAS CÓD. LARG. ALT. PEIT. ABERTURA E NUMERO FOLHAS VIDRO: TIPO, ACABAMENTO, COR, ESPESSURA MATERIAL/ACABAMENTO QUAN. PM01 200 324 - PIVOTANTE, 2 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 1 PM02 90 326,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 12 PM03 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 8MM TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA COM VISOR EM VIDRO LAMINADO E PERFIL DE ALUMÍNIO ANODIZADO FOSCO. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 21 PM04 200 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 8MM TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA COM VISOR EM VIDRO LAMINADO E PERFIL DE ALUMÍNIO ANODIZADO FOSCO. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 9 PM05 94 326,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA E CHAPA EM LAMINADO MELAMÍNICO NA COR PRETA H=60CM NA PARTE INFERIOR. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 8 PM06 60 326,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 4 PM07 80 195 - ABRIR, 1 - LAMINADO MELAMÍNICO ESTRUTURAL TS-12MM, COM ACABAMENTO LISO DUPLA FACE NA COR PRETA FOSCA 15 PM08 94 421,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA E CHAPA EM LAMINADO MELAMÍNICO NA COR PRETA H=60CM NA PARTE INFERIOR. BANDEIRA FIXA (H=211,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 2 PM09 90 421,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=211,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 3 PM10 60 421,5 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=116,5CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 1 PM11 90 324 - PIVOTANTE,1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM, ACAB. LAMINADO MELAMÍNICO FOSCO NA COR LARANJA. BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM, ACABAMENTO LAMINADO MELAMÍNICO FOSCO NA COR LARANJA 12 PCF1 100 210 - ABRIR, 1 - 10 NOTAS: - CONFERIR MEDIDAS NO LOCAL. - OBSERVAR SENTIDO DE ABERTURA. - TODAS AS PORTAS TEM CONDIÇÕES DE SEREM ABERTAS EM UM ÚNICO MOVIMENTO E SUAS MAÇANETAS ESTÃO INSTALADAS A UMA ALTURA DE 0,90 A 1,10M. LEGENDA DE ESPECIFICAÇÕES DE ACABAMENTOS ELEMENTOS HORIZONTAIS 1. PISOS INTERNOS 1.1 PISO DO TIPO MARMORITE EM PLACA DE ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, NAS DIMENSÕES 40X40CM E ESPESSURA FINAL DE 30MM. REF. PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO OU EQUIVALENTE. 1.2 PISO DE ALTO DESEMPENHO COM ACABAMENTO FINAL EM REVESTIMENTO FLEXÍVEL AUTONIVELANTE A BASE DE RESINA URETÂNICA, EM CAMADA ÚNICA DE 6MM. ACABAMENTO LISO, COR CINZA. 1.3 CHAPA DE ALUMÍNIO DO TIPO XADREZ ACABAMENTO FOSCO 1.4 PLACA CIMENTÍCIA 1.5 \Fsimplex|c0;SINALIZAÇÃO TÁTIL DE ALERTA NO PISO EM POLIESTER JUNTO A ESCADA EM FORMATOS REDONDOS C/ RELEVOS NA COR PRETO REF. ANDALUZ ACESSIBILIDADE OU EQUIVALENTE. 2. PISOS EXTERNOS 2.1 PISO EM PAINÉIS PRÉ-MOLDADOS DE CONCRETO, DRENANTES, ANTIDERRAPANTES E ATÉRMICOS, EM PLACAS DE 60X60CM, COR BORDÔ. REF. LINHA ECOLINE DRENO DA DACAPO OU EQUIVALENTE. 3. RODAPÉS, PEITORIS E SOLEIRAS 3.1 RODAPÉ EM MARMORITE EM PLACA DE ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, H=10CM, ESPESSURA DE 3CM. REF. PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO OU EQUIVALENTE. 3.2 RODAPÉ EM MARMORITE EM PLACA DE ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, H=40CM, ESPESSURA DE 3CM. REF. PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO OU EQUIVALENTE. 3.3 RODAPÉ EM BARRA CHATA DE ALUMÍNIO ANODIZADO NATURAL, H=5CM. 3.4 PEITORIL EM PEDRA MONTADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESPESSURA 2CM. PEDRA EXTERNA COM PINGADEIRA. 3.5 SOLEIRA EM MARMORITE MOLDADA IN LOCO, COM ALTA RESISTÊNCIA VIBRO-PRENSADA DE 160T, ESPESSURA DE 3CM. REF. EQUIVALENTE AO PISO EM PLACAS SEGATO, COR 0047 DA LINHA GRANAZZO. 3.6 SOLEIRA EM PEDRA MONTADA EM GRANITO PRETO SÃO GABRIEL ACABAMENTO POLIDO, ESP.=2CM ELEMENTOS VERTICAIS X TIPOS DE PAREDES 1 PAINÉIS PRÉ-MOLDADOS EM CONCRETO (EXTERNO), COM BARREIRA DE VAPOR, LÃ DE VIDRO OU MINERAL ENSACADAS E GESSO ACARTONADO (INTERNO). 2 BLOCOS CERÂMICOS FURADOS, ESP.: 14 CM 3 TIJOLO DE VIDRO DO TIPO VENEZIANA. REF.: TIJOLO DE VIDRO CAPELA 10 DA IBRAVIR OU EQUIVALENTE 4 COBOGÓS VAZADOS DE CIMENTO, NA COR NATURAL DO CONCRETO APARENTE. 5 DRYWALL ÁREAS SECAS DO TIPO RF (RESISTENTE AO FOGO) NA FACE INTERNA DOS AMBIENTES E ST (STANDARD) NA FACE EXTERNA, PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 6 DRYWALL ÁREAS ÚMIDAS DO TIPO RU (RESISTENTE A UMIDADE) E RF (RESISTENTE AO FOGO) NA FACE INTERNA, PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 7 DIVISÓRIA ARTICULADA MONO ROLDANA COM ACABAMENTO EXTERNO EM MDF ESP.: 9,0MM, COM ACABAMENTO EM LAMINADO MELAMÍNICO NA COR BRANCA. REF.: DIVIFLEX, LINHA DURALIFE, OU EQUIVALENTE 8 DIVISÓRIA EM LAMINADO MELAMÍNICO ESTRUTURAL TS-12MM, COM ACABAMENTO LISO DUPLA FACE COR PRETA FOSCA, REF.: NEOCOM, MODELO ALCOPLAC AV 2.1, OU EQUIVALENTE 9 ESTRUTURA DE CONCRETO, PILARES E VIGAS INTERNAS 10 ALVENARIA ESTRUTURAL COM BLOCOS PREENCHIDOS EM CONCRETO 11 PLACA DE GESSO ACARTONADO Y \C0;REVESTIMENTOS/ACABAMENTOS 1 ACABAMENTO APARENTE LISO COM TRATAMENTO HIDROFUGANTE A BASE DE SILANO SILOXANO. REF. BAUCHEMIE OU EQUIVALENTE. 2 PINTURA ACRÍLICA NA COR BRANCO NEVE, ACABAMENTO SEMI-BRILHO, APÓS EMASSAMENTO COM SELADOR ACRÍLICO. REF.: TINTA ACRÍLICA SEMI-BRILHO CORAL OU EQUIVALENTE. 3 REBOCO RÚSTICO \A1;TIPO TEXTURIZADO COM PINTURA EM TINTA ACRÍLICA FOSCA NA COR LARANJA, APÓS APLICAÇÃO DE SELADOR ACRÍLICO. REF. CORAL DULUX 68YR 28/701. 4 REBOCO RÚSTICO \A1;TIPO TEXTURIZADO COM PINTURA EM TINTA ACRÍLICA FOSCA NA COR CINZA ESCURO, APÓS APLICAÇÃO DE SELADOR ACRÍLICO. REF. CORAL DULUX 00NN 07/7000 CHUMBO. 5 PINTURA ACRÍLICA SEMI-BRILHO NA COR BRANCO NEVE. REF.: TINTA ACRÍLICA SEMI-BRILHO CORAL OU EQUIVALENTE 6 PINTURA COM TINTA DO TIPO LAVÁVEL - EPÓXI NA COR BRANCO NEVE, ACABAMENTO ACETINADO. REF.: TINTA A BASE EPÓXI CORAL OU EQUIVALENTE. 7 TELHA METÁLICA GALVANIZADA ONDULADA, TIPO GALVALUME E=0,50MM(MÍNIMO), SEM PINTURA, ASSENTADA NA VERTICAL E FIXAÇÃO NA PRÓPRIA ALVENARIA, ARREMATADA COM PERFIS DE AÇO. REF. TELHA METÁLICA GALVALUME OU ZINCALUME MFT18 DA METFORM OU EQUIVALENTE. FORROS X TIPOS DE FORROS 1 LAJE EM CONCRETO APARENTE 2 FORRO DE GESSO ACARTONADO 3 FORRO MODULADO REMOVÍVEL EM DRYWALL. REF. LINHA KNAUF DANOLINE OU EQUIVALENTE. Y REVESTIMENTOS/ACABAMENTOS 1 PINTURA ACRÍLICA NA COR BRANCO GELO FOSCO. REF. TINTA ACRÍLICA FOSCA CORAL OU EQUIVALENTE. ELEMENTOS ATÍPICOS 1. COBERTURA 1.1 COBERTURA TRANSLÚCIDA COM ESTRUTURA METÁLICA, EM CHAPA DE POLICARBONATO COMPACTO LEITOSO, ESPESSURA 6MM, COM TRATAMENTO ANTI RAIOS ULTRAVIOLETA E INFRAVERMELHO. REF. CHAPA DE POLICARBONATO INFRARED, E=6MM DA ACTOS OU EQUIVALENTE. 1.2 LAJE DE COBERTURA COM IMPERMEABILIZAÇÃO EM MANTA SINTÉTICA EPDM. 2. BRISES 2.1 BRISES VERTICAIS EM PAINÉIS PRÉ-MOLDADOS EM CONCRETO, ACABAMENTO LISO NATURAL COM TRATAMENTO IMPERMEABILIZANTE. REF. SILANO SILOXANO OU EQUIVALENTE\C256;. 2.2 BRISES HORIZONTAIS METÁLICOS, EM PAINÉIS MODULARES DE ALUMÍNIO ESPECIAL. 3. BANCADAS, RODOBANCADAS, PRATELEIRAS E BALCÕES 3.1 BANCADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO. TESTEIRA E RODOBANCADA H=10CM E ESPESSURA DE 2CM. 3.2 ACABAMENTO EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESPESSURA DE 2,5CM, SOBRE PAREDE HIDRÁULICA EM DRYWALL. 4. LOUÇAS SANITÁRIAS, ACESSÓRIOS E METAIS 4.1 VASO SANITÁRIO COM CAIXA ACOPLADA DE DUPLO ACIONAMENTO, FIXADO COM PARAFUSO “CASTELO”. REF.: VASO SANITÁRIO: LINHA AZALÉA, CELITE OU EQUIVALENTE, CÓD. 91570, COR BANCO; CAIXA PARA ACOPLAR: ECOFLUSH 3 E 6 LITROS, CÓD. 91353, COR BRANCO 4.2 VASO SANITÁRIO COM TUBULAÇÃO EMBUTIDA, FIXADO COM PARAFUSO "CASTELO", COR GELO POLAR. CAIXA DE DESCARGA DE EMBUTIR COM ACIONAMENTO FRONTAL, ESPELHO DE ACIONAMENTO NA COR BRANCA PROVIDA DE DUPLO ACIONAMENTO EQUIPADAS COM TORNEIRA BÓIA TIPO P.F.C. REF. VASO SANITÁRIO HANDICAPPED DA CELITE, 54309, OU EQUIVANETE. DESCARGA LINHA ECOLINE DA MONTANA OU EQUIVALENTE. 4.3 MICTÓRIO DE LOUÇA COM KIT PARA FIXAÇÃO, COR GELO POLAR. DESCARGA AUTOMÁTICA DE EMBUTIR PARA MICTÓRIOS, ELÉTRICA COM AUSÊNCIA DE CONTATO MANUAL. REF. CELITE OU EQUIVALENTE. VÁLVULA DE DESCARGA AUTOMÁTICA ECOMAX, MODELO CI, DA COMERCIAL ENERCOM OU EQUIVALENTE. 4.4 LAVATÓRIO PEQUENO COM COLUNA SUSPENSA. REF. LINHA CONFORTO L510 (LAVATÓRIO) E C501 (COLUNA SUSPENSA) DECA OU EQUIVALENTE. 4.5 CUBA OVAL DE EMBUTIR EM LOUÇA BRANCA PARA BANCADAS. REF. CELITE 76117 OU EQUIVALENTE. 4.6 TANQUE DE 22L COM COLUNA, COR BRANCA. REF. TANQUE G BUILTERS CELITE, CÓD. 51203 OU EQUIVALENTE. 4.7 PORTA PAPEL HIGIÊNICO PARA ROLO 400 METROS, EM CHAPA DE AÇO REVESTIDA COM PINTURA EPÓXI NA COR BRANCA. REF. AURIMAR OU EQUIVALENTE. 4.8 PORTA PAPEL SANITÁRIO SIMPLES DE FIXAÇÃO EM PAREDE, COM TAMPA E CROMADO. REF. VERSAILLES, COD 14V, DA MOLDENOX OU EQUIVALENTE. 4.9 SABONETEIRA PARA SABONETE LÍQUIDO REFIL, FRENTE EM PLÁSTICO PS ALTO IMPACTO COM PS CRISTAL, COR BRANCA, E BASE EM PLÁSTICO PS ALYO IMPACTO, COR FBEGE. DIM. 28,5X12,5X12,5 CM, ABERTURA ATRÁVES DE TRAVAS LATERAIS ACIONADAS POR PRESSÃO. REF. COLUMBUS BRASIL, CÓD. 99.1002 OU EQUIVALENTE. 4.10 SIFÃO AJUSTÁVEL MULTIUSO DUPLO DE PVC BRANCO, REF.: TIGRE, CÓD.: 26.91.661.5, OU EQUIVALENTE 4.11 BARRA FIXA PARA PAREDE EM TUBO DE AÇO INOX AISI 304, DE 1 1/2", CHAPA #18, COM FLANGE, CANOPLA PARA FIXAÇÃO E PARAFUSOS, PARA BUCHA S8, EM AÇO INOX. COMPRIMENTO 80CM ENTRE EIXOS. 4.12 DUCHA HIGIÊNICA DO TIPO ÁQUA JET COM REGISTRO E TORNEIRA DE PRESSÃO. REF. LINHA AQUARIUS CROMADA DA FABRIMAR OU EQUIVALENTE. 4.13 CUBA EM AÇO INOX RETANGULAR, DIM. 30X46X17CM. REF. LINHA INDUSTRIAL SIMPLES, 301, STRAKE INOX OU EQUIVALENTE. 4.14 CUBA EM AÇO INOX RETANGULAR, DIM. 30X56X17CM. REF. LINHA INDUSTRIAL SIMPLES, 302, STRAKE INOX OU EQUIVALENTE. 4.15 TANQUE EM AÇO INOX DE FIXAR COM SIFÃO PARA RETENÇÃO DE PARTÍCULAS SÓLIDAS/SEDIMENTOS. REF. LINHA INDUSTRIAL SIMPLES, 500, STRAKE INOX OU EQUIVALENTE. 4.16 TORNEIRA DE PRESSÃO COM ACIONAMENTO TIPO ALAVANCA, EM METAL CROMADO. REF. PRESSMATIC BENEFIT, CÓD. 00490706 DOCOL OU EQUIVALENTE. OBS.: PODERÁ SER SUBTITÍDA POR TORNEIRA COM SENSOR DE PRESENÇA. LINHA LORENEASY, LORENZETTI OU EQUIVALENTE. 4.17 TORNEIRA DE BANCADA COM FECHAMENTO AUTOMÁTICO E DISPOSITIVO ECONOMIZADOR DE ÁGUA. REF. DECAMATIC ECO, LINHA PROFISSIONAL, 1173C DECA OU EQUIVALENTE. 4.18 TORNEIRA DE PAREDE EM METAL CROMADO 1/2", COM BICO PARA MANGUEIRA E CANOPLA, COMANDO CRUZETA. REF. DECA, CÓD 1153 - C37 OU EQUIVALENTE. 4.19 TORNEIRA PARA COZINHA DE MESA, BICA ALTA. REF. LINHA DOCOL COZINHA CÓD. 00489606 OU EQUIVALENTE. 4.20 TORNEIRA DE MESA BICA ALTA MÓVEL A 360º. REF. LINHA DOCOL NAVITÁ, CÓD. 00406806 OU EQUIVALENTE. 4.21 PORTA PAPEL TOALHA TIPO AMERICANO, INTERFOLHAS 2, COM DIMENSÕES DE 23CMX27CM, EM AÇO INOX POLIDO, REF.: AURIMAR OU EQUIVALENTE 4.22 BARRA DE APOIO PARA LAVATÓRIO DE AÇO COM TUBO DE Ø32MM, DIM.: 672X520MM, REF.: DECA, CÓD.: 2390C, LINHA CONFORTO, OU EQUIVALENTE, CONFORME NBR 9050 4.23 CABIDE CROMADO SIMPLES, REF.: LINHA VERSAILLES CÓD.: 08V, MOLDENOX OU EQUIVALENTE 5. ESPELHOS 5.1 ESPELHO EM CRISTAL PRATA COM ESPESSURA 4MM, LAPIDADO E BIZOTADO, FIXADOS PARAFUSADOS NA PAREDE COM O MÍNIMO DE 4 PARAFUSOS 40X90. 6. PINTURAS DIVERSAS 6.1 PARA PINTURA EM PEÇAS METÁLICAS DEVE-SE LIMPÁ-LAS COM ST3, QUASE BRANCO, APLICAR PRIMER EPÓXI 50 MICRAS E DUAS DEMÃOS DE TINTA POLIURETANA, NA COR BRANCO GELO. REF. CORAL OU EQUIVALENTE. 6.2 PINTURA INTUMESCENTE BRANCO. 6.3 PINTURA ELETROSTÁTICA NA COR BRANCA. \C0;NOTAS\l: 1) VER "CADERNO DE ARQUITETURA" PARA ESPECIFICAÇÃO COMPLETA DOS ACABAMENTOS. 2) INSTALAR FORROS MAIS PRÓXIMOS POSSÍVEIS DA BORDA DE BAIXO DO VIGAMENTO. ATENTAR PARA ARREMATES NAS JANELAS. 01 01 3. BANCADAS, RODOBANCADAS, PRATELEIRAS E BALCÕES 3.1 BANCADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESP: 2,5CM, NAS ÁREAS MOLHADAS. TESTEIRA E RODOBANCADA H=10CM E ESP: 2CM. OBS.: QUANDO INSTALADO EM DRYWALL FIXAR COM SUPORTE METÁLICO PARAFUSADO SOBRE REFORÇO MET. (VER DET. 27.B PRANCHA 51957). 3.2 PRATELEIRA AÉREA LISA COM MÃO FRANCESA EM AÇO INOX. REF.: PLASTINOX OU EQUIV. FIXADA COM BUCHA METÁLICA BASCULANTE. 4. LOUÇAS SANITÁRIAS, ACESSÓRIOS E METAIS 4.1 VASO SANITÁRIO COM CAIXA ACOPLADA DE DUPLO ACIONAMENTO, FIXADO COM PARAFUSO "CASTELO", COR BRANCO. REF.: BACIA COM CAIXA ACOPLADA: CÓD. 91353 (BACIA PARA CAIXA) E CÓD. 91570 (CAIXA PARA ACOPLAR ECOFLUSH 3L E 6L), LINHA AZALÉA DA CELITE OU EQUIV. 4.2 VASO SANITÁRIO COM TUBULAÇÃO EMBUTIDA, FIXADO COM PARAFUSO "CASTELO", COR BRANCO. CAIXA DE DESCARGA DE EMBUTIR COM ACIONAMENTO FRONTAL, ESPELHO DE ACIONAMENTO NA COR BRANCA PROVIDA DE DUPLO ACIONAMENTO EQUIPADAS COM TORNEIRA BÓIA TIPO P.F.C. REF. VASO SANITÁRIO LINHA ACESSO DA CELITE, CÓD. 31310 OU EQUIV. DESCARGA LINHA ECOLINE DA MONTANA OU EQUIV. 4.3 MICTÓRIO DE LOUÇA COM KIT PARA FIXAÇÃO, COR BRANCO. DESCARGA AUTOMÁTICA DE EMBUTIR PARA MICTÓRIOS, ELÉTRICA COM AUSÊNCIA DE CONTATO MANUAL. REF. CELITE CÓD. 08280 OU EQUIV. VÁLVULA DE DESCARGA AUT. ECOMAX, MODELO CI, DA COMERCIAL ENERCOM OU EQUIV. INSTALADO EM PAREDE DE DRYWALL FIXAR COM BUCHA MET. BASCULANTE SOBRE REFORÇO MET. 4.4 LAVATÓRIO PEQUENO COM COLUNA SUSPENSA. REF. LINHA CONFORTO L510 (LAVATÓRIO) E C501 (COLUNA SUSPENSA) DECA OU EQUIV. INSTALADO EM PAREDE DE DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.5 PAPELEIRA EM AÇO INOX. REF.: MODELO 2011 C37, LINHA IZY, DECA OU EQUIVALENTE. 4.6 SABONETEIRA PARA SABONETE LÍQUIDO REFIL, FRENTE EM PLÁSTICO PS ALTO IMPACTO COM PS CRISTAL, COR BRANCA, E BASE EM PLÁSTICO PS ALTO IMPACTO, COR BEGE. DIM. 28,5x12,5x12,5CM, ABERTURA ATRÁVES DE TRAVAS LATERAIS ACIONADAS POR PRESSÃO. REF. COLUMBUS BRASIL, CÓD. 99.1002 OU EQUIV. INSTALADO SOBRE DRYWALL FIXAR COM BUCHA PLÁSTICA BASCULANTE. 4.7 \T1;\W1;BARRA FIXA PARA PAREDE EM TUBO DE AÇO INOX AISI 304, DE 1 1/2", CHAPA #18, COM FLANGE, CANOPLA PARA FIXAÇÃO E PARAFUSOS, PARA BUCHA S8, EM AÇO INOX. COMPRIMENTO 40CM ENTRE EIXOS. INSTALADO EM DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.8 \T1;\W1;BARRA FIXA PARA PAREDE EM TUBO DE AÇO INOX AISI 304, DE 1 1/2", CHAPA #18, COM FLANGE, CANOPLA PARA FIXAÇÃO E PARAFUSOS, PARA BUCHA S8, EM AÇO INOX. COMPRIMENTO 80CM ENTRE EIXOS. INSTALADO EM DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.9 DUCHA HIGIÊNICA DO TIPO ÁQUA JET COM REGISTRO E TORNEIRA DE PRESSÃO. REF.: LINHA AQUARIUS, FABRIMAR OU EQUIV. INSTALADO SOBRE DRYWALL FIXAR COM BUCHA PLÁSTICA BASCULANTE. 4.10 TORNEIRA DE PRESSÃO COM ACIONAMENTO TIPO ALAVANCA, EM METAL CROMADO. REF. PRESSMATIC BENEFIT, CÓD. 00490706 DOCOL OU EQUIV. OBS.: PODERÁ SER SUBTITUÍDA POR TORNEIRA COM SENSOR DE PRESENÇA. LINHA LORENEASY, LORENZETTI OU EQUIV. 4.11 TORNEIRA DE BANCADA COM FECHAMENTO AUTOMÁTICO E DISPOSITIVO ECONOMIZADOR DE ÁGUA. REF.: DECAMATIC ECO, LINHA PROFISSIONAL, 1173C DECA OU EQUIV. 4.12 PORTA PAPEL TOALHA TIPO AMERICANO, INTERFOLHAS 2, COM DIM: 23X27CM, EM AÇO INOX POLIDO, REF.: AURIMAR OU EQUIV. INSTALADO EM DRYWALL FIXAR COM BUCHA PARAFUSO DE PLÁSTICO. 4.13 BARRA DE APOIO PARA LAVATÓRIO DE AÇO COM TUBO DE Ø32MM, DIM.: 672X520MM, REF.: DECA, CÓD.: 2390C, LINHA CONFORTO, OU EQUIV. CONFORME NBR9050. OBS.: QUANDO FIXADO EM DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.14 ALARME SONORO (SIRENE) PARA SANITÁRIO ACESSÍVEL: INTENSIDADE E FREQUÊNCIA ENTRE 500HZ E 3000HZ; FREQUÊNCIA VARIÁVEL ALTERNADAMENTE ENTRE GRAVE E AGUDO. 4.15 TANQUE COM COLUNA, COR BRANCA. REF. TANQUE G BUILDERS CELITE, CÓD. 51264 E COLUNA CÓD. 51203 OU EQUIV. FIXAÇÃO EM REFORÇO METÁLICO NO DRYWALL COM BUCHA METÁLICA BASCULANTE. 4.16 TORNEIRA DE PAREDE EM METAL CROMADO 1/2", COM BICO PARA MANGUEIRA E CANOPLA, COMANDO CRUZETA. REF.: DECA, CÓD 1153 - C37 OU EQUIV. 4.17 CABIDE CROMADO SIMPLES, REF.: LINHA VERSAILLES CÓD.: 08V, MOLDENOX OU EQUIV. INSTALADO SOBRE DRYWALL FIXAR COM BUCHA METÁLICA BASCULANTE SOBRE REFORÇO METÁLICO. 4.18 TORNEIRA PARA COZINHA DE MESA, BICA ALTA. REF. LINHA DOCOL COZINHA CÓD. 00489606 OU EQUIV. 4.19 CUBA EM AÇO INOX RETANGULAR, DIM. 30X46X17CM. REF. LINHA INDUSTRIAL SIMPLES, 301, STRAKE INOX OU EQUIVALENTE. 4.20 SIFÃO AJUSTÁVEL MULTIUSO DE PVC BRANCO, COMP.: 66CM, REF.: TIGRE, CÓD.: 26.91.650.0 OU EQUIV. 5. ESPELHOS 5.1 ESPELHO EM CRISTAL PRATA COM ESP. 4MM, LAPIDADO E BIZOTADO, FIXADOS PARAFUSADOS NA PAREDE COM MÍNIMO DE 4 PARAFUSOS 50X90, FECHAMENTO EM BOTÃO FRANCÊS. 6. PEÇAS METÁLICAS 6.1 GUARDA CORPO EM TUBO RETANGULAR GALVANIZADO, 2"X1", ACAB. TRATAMENTO COM FUNDO ANTICORROSIVO, PINTAR COM TINTA ESMALTE SINTÉTICO FOSCO, COR PRETA. FECHAMENTO EM GRADE DE ALUMÍNIO ANODIZADO EXPANDIDO 6063 - NATURAL. REF.: GRADINESE BÚZIOS DA UDINESE EQUIV. 6.2 CORRIMÃO EM TUBO GALVANIZADO Ø2", #16, PREVER TRATAMENTO COM FUNDO ANTICORROSIVO, ACAB.: TINTA ESMALTE SINTÉTICO FOSCO, NA COR PRETA. 6.3 GUARDA CORPO EM TUBO GALVANIZADO Ø2", #16, FECH. ENTRE MÓDULOS, TUBO INDUSTRIAL REDONDO DE Ø11/4" #16. ACAB. TINTA ESMALTE SINTÉTICO FOSCO, COR PRETA. REF.: SUVINIL OU EQUIV. 6.4 GUARDA CORPO DE TUBO METÁLICO Ø1 1/2" CHAPA #16, H=110CM, COM 6 TUBOS HORIZONTAIS Ø 1", PARA FIXAR NO PISO. ACAB. TINTA ESMALTE SINTÉTICO FOSCO, COR PRETA. REF.: SUVINIL OU EQUIV. 6.5 GUARDA CORPO EM VIDRO DUPLO TEMPERADO/LAMINADO INCOLOR 20mm COM FUROS PARA FIXAÇÃO. SILICONE ESTRUTURADO ENTRE AS PLACAS. 7. EQUIPAMENTOS 7.1 ELEVADOR ELÉTRICO AUTOMÁTICO COM CAPACIDADE DE 13 PASSAGEIROS, SEM CASA DE MÁQUINAS. REF.: LINHA SYNERGY, LINHA FREQUENCEDYNE, CABINE LINHA EXPORT, MARCA THYSSENKRUPP OU EQUIV. 7.2 ELEVADOR PARA CARGA COM CAPACIDADE DE 2.000kg, SEM CASA DE MÁQUINAS, ACIONAMENTO POR PISTÕES HIDRÁULICOS LATERAIS. REF.: MODELO GPL 25, MARCA SIMEM OU EQUIVALENTE. 7.3 BEBEDOURO DE PAREDE COM ACIONAMENTO ELÉTRICO, ALTURA DE INSTALAÇÃO: 80CM PARA BEBEDOURO ACESSÍVEL E H=97CM PARA CONVENCIONAL. REF.: MODELO BDF 300, IBBL BEBEDOUROS OU EQUIV. 7.4 CATRACA ACESSÍVEL, COM PORTA SIMPLES 90CM, ELETRÔNICA, EM AÇO INOX (AISI 444) ESCOVADO. REF.: WOLGATE COMPACT, PORTA SIMPLES, MODELO ELETRÔNICO TIPO WKC OU EQUIVALENTE. 7.5 \T0.91;CATRACA PEDESTAL P/ CONTROLE DE ACESSO, ELETRÔNICA, EM AÇO INOX. REF.: WOLSTAR III, WOLPAC OU EQUIV. 7.6 RESERVATÓRIO AÉREO CILÍNDRICO HORIZONTAL, CAPACIDADE 3.000L, COMPRIMENTO 2,4m, DIÂMETRO 1,27m, COM PÉS DE APOIO H=90cm REF.: FORTMETAL OU EQUIV. DETALHES CONFORME FABRICANTE. 8 DIVERSOS 8.1 GRELHA PRÉ-MOLDADA, ACABAMENTO LISO, FUNDIDA - COM 15 FUROS COM 5CM DE DIÂMETRO. DIMENSÕES: (59,5X34,5X5)CM CÓD: GRTC11, NEOREX OU EQUIVALENTE. NOTAS\l: 1) VER CADERNO DE ARQUITETURA "01_064_COL_EX_AQ_CADERNO ARQUITETURA", ELABORADO PELA HORIZONTES ARQUITETURA, REVISÃO 00 (OUTUBRO/2015), PARA ESPECIFICAÇÃO COMPLETA DOS ACABAMENTOS 2) AS PLACAS DE CONCRETO PRÉ-FABRICADAS (FACHADAS A1, A2, A3 E A4) TERÃO ACABAMENTO APARENTE LISO, DEVENDO RECEBER TRATAMENTO HIDROFUGANTE A BASE DE SILANO SILOXANO COM AS JUNTAS ENTRE ELAS TRATADAS COM MASTIQUE SEM ALCATRÃO. CONVENÇÕES ALVENARIAS DRY WALL + LÃ VIDRO/MINERAL + DRY WALL DRY WALL (INT.) + LÃ VIDRO/MINERAL + PLACA CIM. IMPERMEABILIZADA (EXT.) DRY WALL (INT.) + LÃ VIDRO/MINERAL + PAINÉL PRÉ-MOLDADO TERMOISOLANTE ESP: 70mm. REF.: TERMOWALL VERTICAL, DANICA OU EQUIVALENTE (EXT.) TIJOLO COBOGÓS VAZADOS DE CIMENTO COR NATURAL ESTRUTURA EM CONCRETO PRÉ-FABRICADO: PILARES E VIGAS PLACA CIMENTÍCIA (EXT.) + ALVENARIA EM BLOCO CERÂMICO ALVENARIA EM BLOCO CERÂMICO PLACA CIMENTÍCIA (EXT.) + ALVENARIA EM BLOCO DE CONCRETO ALVENARIA EM BLOCO DE CONCRETO LEGENDA DE ESPECIFICAÇÕES DE ACABAMENTOS ELEMENTOS HORIZONTAIS 1. PISOS INTERNOS 1.1 PISO DE ALTO DESEMPENHO COM ACAB. FINAL EM REVESTIMENTO FLEXÍVEL AUTONIVELANTE A BASE DE RESINA URETÂNICA, EM CAMADA ÚNICA DE 6MM. ACAB. LISO, COR CINZA, E COM APLICAÇÃO DE RESINA POLIURETANO ALIFÁTICO PARA PROTEÇÃO, NA COR CINZA, COM SÓLIDOS ATIVOS NO MÍNIMO A 70%. 1.2 \Fsimplex|c0;SINALIZAÇÃO TÁTIL DE ALERTA NO PISO EM POLIESTER EM FORMATOS REDONDOS COM RELEVOS NA COR AMARELO REF.: ANDALUZ ACESSIBILIDADE OU EQUIV. 1.3 PISO EM GRANITO CINZA CORUMBÁ, 60x60CM, COM ESP. DE 2CM, ACAB. APICOADO NA FACE EXPOSTA, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 1.4 PISO EM GRANITO CINZA CORUMBÁ, 60x60CM, COM ESP. DE 2CM, ACAB. POLIDO NA FACE EXPOSTA, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 1.5 PISO EM CONCRETO DESEMPENADO E SARRAFEADO COM PINTURA EPÓXI NA COR CINZA. 2. PISOS EXTERNOS 2.1 PISO CIMENTADO DESEMPENADO, EXECUTADO IN LOCO, COM MODULAÇÃO 120x120CM, COM JUNTAS DE MOVIMENTAÇÃO EM PVC. 2.2 PISO TÁTIL DE ALERTA EM LADRILHO DE CIMENTO PRÉ-FABRICADO, DIMENSÕES 25X25CM, NA COR AMARELO, REF.: ANDALUZ OU EQUIVALENTE. 3. RODAPÉS, PEITORIS E SOLEIRAS 3.1 RODAPÉ INDUSTRIALIZADO PERFIL TIPO MEIA CANA EM ALUMÍNIO REF.: MARQUES FREDERICO OU EQUIV. 3.2 PEITORIL EM PEDRA MONTADA EM GRANITO PRETO SÃO GABRIEL POLIDO E IMPERMEABILIZADO, ESP. 2CM. PEDRA EXTERNA COM PINGADEIRA. 3.3 RODAPÉ EM GRANITO PRETO SÃO GABRIEL, ESP. 2CM, 10CM DE ALTURA E 120CM DE COMPRIMENTO, ACAB. POLIDO NAS DUAS FACES EXPOSTAS, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 3.4 RODAPÉ EM GRANITO PRETO SÃO GABRIEL, ESP. 2CM, 40CM DE ALTURA E 120CM DE COMPRIMENTO, ACAB. POLIDO NAS DUAS FACES EXPOSTAS, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 3.5 SOLEIRA EM GRANITO PRETO SÃO GABRIEL, ESP. 2CM, LARGURA INDICADA EM PLANTA. ACAB. POLIDO. ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 3.6 RODAPÉ EM BARRA CHATA DE ALUMÍNIO ANODIZADO NATURAL, H=5CM. 3.7 SOLEIRA EM GRANITO CINZA CORUMBÁ, ESP. 2CM, LARGURA INDICADA EM PLANTA. ACAB. POLIDO. ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. ELEMENTOS VERTICAIS X TIPOS DE PAREDES 1 PAINÉIS PRÉ-MOLDADOS TERMOISOLANTES, ESP 70MM. REF.: TERMOWALL VERTICAL, DÂNICA OU EQUIV. ACAB. NAS CORES BRANCO (RAL 9003), BEGE (RAL 1015) E TERRACOTA (RAL 8023). 2 PLACA DE GESSO ACARTONADO PARA DRYWALL ÁREAS SECAS DO TIPO ST (STANDART) PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 3 PLACA DE GESSO ACARTONADO PARA DRYWALL ÁREAS ÚMIDAS DO TIPO RU (RESISTENTE A UMIDADE) PREENCHIDOS COM LÃ DE VIDRO OU MINERAL ENSACADAS. 4 TIJOLO COBOGÓS VAZADOS DE CIMENTO, NA COR NATURAL CONCRETO APARENTE. PADRÃO UFMG EXISTENTE NO ICB, PRANCHA Nº DE ORDEM 13517. 5 ESTRUTURA DE CONCRETO, PILARES E VIGAS. 6 PLACA CIMENTÍCIA IMPERMEABILIZADA 12MM 3,00M DE COMPRIMENTO EXECUTADA SOBRE MANTA DE POLIETILENO DE ALTA DENSIDADE. REF.: BRASILIT OU EQUIV. 7 BLOCO DE CONCRETO, ESP. 19CM. 8 BLOCOS CERÂMICOS FURADOS, ESP. 14CM. 9 BLOCOS CERÂMICOS FURADOS, ESP. 19CM. 10 BLOCOS CERÂMICOS FURADOS, ESP. 11,5CM. Y \C0;REVESTIMENTOS/ACABAMENTOS 1 ACAB. APARENTE LISO COM TRATAMENTO HIDROFUGANTE A BASE DE SILANO SILOXANO. REF. BAUCHEMIE OU EQUIV. 2 PINTURA ACRÍLICA NA COR BRANCO NEVE, ACAB. SEMI-BRILHO. REF.: TINTA ACRÍLICA SEMI-BRILHO CORAL OU EQUIV. 3 PINTURA COM TINTA DO TIPO LAVÁVEL - EPÓXI A BASE DE ÁGUA, NA COR BRANCO NEVE, DUAS DEMÃOS, ACABAMENTO ACETINADO, APÓS EMASSAMENTO COM MASSA ACRÍLICA, APLICAÇÃO DE SELADOR ACRÍLICO. REF.: TINTA A BASE EPÓXI CORAL OU EQUIV. 4 SELANTE ELÁSTICO À BASE DE POLIURETANO PARATRATAMENTO PARA JUNTAS ABERTAS APARENTES E APLICAÇÃO DE VERNIZ ACRÍLICO DE BASE AQUOSA. REF.: SELAMAX OU EQUIV. 5 GRANITO CINZA CORUMBÁ, 60x60CM, ESP. 2CM, ACAB. POLIDO NA FACE EXPOSTA, ASSENTAR COM ARGAMASSA COLANTE INDUSTRIALIZADA. 6 PINTURA ACRÍLICA NA COR CHUMBO, ACAB. FOSCO, APÓS REBOCO RÚSTICO, APLICAÇÃO DE SELADOR ACRÍLICO. REF.: TINTA ACRÍLICA FOSCA CORAL OU EQUIV. FORROS X TIPOS DE FORROS 1 LAJE EM CONCRETO APARENTE 2 FORRO DE GESSO ACARTONADO Y REVESTIMENTOS/ACABAMENTOS 1 PINTURA ACRÍLICA NA COR BRANCO GELO FOSCO. REF.: TINTA ACRÍLICA FOSCA CORAL OU EQUIV. ELEMENTOS ATÍPICOS 1. COBERTURA 1.1 TELHA METÁLICA TRAPEZOIDAL, TIPO SANDUÍCHE COM ISOLAMENTO ACÚSTICO, ESP. 50MM. REF.: TELHA TERMOACÚSTICA, ETERNIT OU EQUIV. 1.2 LAJE DE COBERTURA COM IMPERMEABILIZAÇÃO EM MANTA SINTÉTICA EPDM. VER CADERNO DE IMPERMEABILIZAÇÕES DA UFMG. 2. BRISES 2.1 BRISES EM PAINÉIS LINEARES COM ALETAS ARREDONDADAS. REF.: MODELO CELOSCREEN DA HUNTER-DOUGLAS OU EQUIVALENTE. QUADRO DE ESQUADRIAS/JANELAS CÓD/ REF. LARG ALT. PEIT ABERTURA E Nº FOLHAS VIDRO MATERIAL/ACABAMENTO LOCALIZAÇÃO UN. JA01 53117 940 150 140 CORRER, 16 TEMPERADO INCOLOR, 8MM PERFIS EM ALUMÍNIO ANODIZADO COR NATURAL FOSCO. REF. ALCOA, LINHA INOVA OU EQUIV. LABORATÓRIOS E SALAS 18 EV01 53117 204 290 - ABRIR, 2 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, PORTA PIVOTANTE H=210CM COM BANDEIRA FIXA SUPERIOR H=80CM ACESSO LATERAL 02 EV02 53117 421 324 - FIXAS, 5/ CORRER, 2 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, PORTA DE CORRER H=210CM, COM BANDEIRA FIXA SUPERIOR H=114CM ENTRADA PRINCIPAL 01 EV03 53117 162 130 - FIXA, 1/ ABRIR, 1 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM PORTA EM VIDRO TEMPERADO RECEPÇÃO 01 EV04 53117 560 290 - FIXAS, 4/ CORRER, 1 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, PORTA DE CORRER H=210CM COM BANDEIRA FIXA H=80CM ACESSO TERRAÇO 01 EV05 53118 437 290 - FIXAS, 4/ CORRER, 4 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO CIRCULAÇÃO 05 EV06 53118 204 290 - FIXAS, 2/ CORRER, 2 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, QUADRO FIXO H=130CM, MÁXIMO AR H=160CM CIRCULAÇÃO 08 EV07 53118 560 290 - FIXAS, 5/ CORRER, 5 TEMPERADO INCOLOR TRANSPARENTE LISO, 10MM ALUMÍNIO ANODIZADO, COR NATURAL FOSCO, QUADRO FIXO H=130CM, MÁXIMO AR H=160CM CIRCULAÇÃO 03 GR03 53118 940 150 140 FIXA - \C2;\Fsimplex|c0;GRADIL EM BARRA CHATA. DETALHE PADRÃO UFMG DT_05.3.A LABORATÓRIOS E SALAS DO 1° PAVIMENTO 04 TL01 53118 230 150 140 FIXA - TELA MOSQUITEIRA. DETALHE PADRÃO UFMG DT_05.3.B DERMESTÉRIO 01 VZ01 53118 240 58 124 FIXA - JANELA VENEZIANA EM ALUMÍNIO ANODIZADO PRETO FOSCO, MONTADA EM QUADRO FIXO DE ALUMÍNIO. CASA DE MÁQUINAS PAVIMENTO TÉCNICO 02 VZ02 53118 120 120 19 E 170 FIXA - JANELA VENEZIANA EM ALUMÍNIO ANODIZADO PRETO FOSCO, MONTADA EM QUADRO FIXO DE ALUMÍNIO ANODIZADO PRETO FOSCO. SUBESTAÇÃO 05 NOTAS: - CONFERIR MEDIDAS NO LOCAL. - LEGENDA: JA=JANELA DE ALUMÍNIO/ EV=ESQUADRIA DE VIDRO/ TL=TELA MOSQUITEIRA/ VZ=VENEZIANA DE ALUMÍNIO. QUADRO DE PORTAS CÓD/ REF. LARG ALT. PEIT ABERTURA E Nº FOLHAS VIDRO MATERIAL/ACABAMENTO LOCALIZAÇÃO UN. PM01 53062 90 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. I.S. FUNCIONÁRIOS 02 PM02 53062 90 324 - PIVOTANTE, 1 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO LAMINADO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO. LABORATÓRIOS E SALAS 34 PM03 53062 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO \T1;\W1;COM DUAS VENEZIANAS AUTOMÁTICAS DE SOBREPRESSÃO EM ALUMÍNIO. SALAS DAS COLEÇÕES 06 PM04 53062 94 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. CHAPA EM LAMINADO MELAMÍNICO COR PRETA H=60CM NA PARTE INFERIOR. BARRA DE APOIO HORIZONTAL. ACAB. LAMINADO MELAMÍNICO FOSCO COR CINZA, COM VENEZIANA EM ALUMÍNIO. I.S. P.N.E. 10 PM05 53062 90 324 - PIVOTANTE,1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO, COM VENEZIANA AUTOMÁTICA DE SOBREPRESSÃO EM ALUMÍNIO. LABORATÓRIO DNA VESTIGIAL 05 PM06 53062 90 290 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=80CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. COPAS 05 PM07 53062 90 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO, COM VENEZIANA EM ALUMÍNIO. PÓS PCR ESPAÇO NEUTRO 02 PM08 53062 204 324 - ABRIR, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO LAMINADO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO. CORREDOR 5º PAVIMENTO 02 PM09 53062 110 210 - ABRIR, 1 - TIPO PRANCHETA (H=210CM), ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. ESCADAS 06 PM10 53062 90 290 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=80CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR PRETO. DMLS, RACKS, DEPÓSITOS 11 PM11 53062 90 324 - PIVOTANTE, 1 - TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=80CM) EM MADEIRA, ESP. 3,5CM. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR CINZA. SALA DE REUNIÃO 01 PM12 53062 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. COM VISOR EM VIDRO. ACAB. LAMINADO MELAMÍNICO FOSCO NA COR AMARELO. \T1;\W1;C/ VENEZIANA AUTOMÁTICA DE SOBREPRESSÃO EM ALUMÍNIO. SALAS DAS COLEÇÕES E LABORATÓRIO DNA VESTIGIAL 11 PM13 53062 150 324 - PIVOTANTE, 2 VIDRO LAMINADO INCOLOR, 6MM TIPO PRANCHETA (H=210CM), BANDEIRA FIXA (H=114CM) EM MADEIRA, ESP. 3,5CM. VISOR EM VIDRO. ACAB. LAMINADO MELAMÍNICO FOSCO, COR AMARELO\T1;\W1;. EXTRATOTECA 5° PAVIMENTO 01 PA01 53116 \C2;50 294 15 ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA (H=195CM) BANDEIRA FIXA (H=114CM), NA COR ALUMÍNIO NATURAL FOSCO. SHAFTS 57 PA02 53116 70 268 40 ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA (H=210CM) E BANDEIRA FIXA (H=59CM), NA COR ALUMÍNIO NATURAL FOSCO. PAVIMENTO TÉCNICO 03 PA03 53116 60 92,5 - ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA NA COR ALUMÍNIO NATURAL FOSCO. SHAFTS COBERTURA 05 PA04 53116 70 210 - ABRIR, 1 - PORTA DE ALUMÍNIO EM VENEZIANA NA COR ALUMÍNIO NATURAL FOSCO. PAVIMENTO TÉCNICO 02 PF01 53116 90 290 - ABRIR, 1 - PORTA EM CHAPA DOBRADA DE AÇO DE ABRIR (H=210cm) E BANDEIRA FIXA (H=80cm). REFORÇADA INTERNAMENTE EM TUBOS QUADRADOS DE FERRO (3x3cm). ACAB. EM PINTURA ESMALTE SINTÉTICO ACETINADO COR AMARELO FOSCO. \T1;\W1;VENEZIANA AUTOM. DE SOBREPRESSÃO. DERMESTÉRIO 01 PF02 53116 96 96 - ABRIR, 1 - ALÇAPÃO C TAMPA EM CHAPA METÁLICA N°1/8" XADREZ. ACAB. EM PINTURA ESMALTE SINTÉTICO FOSCO COR PRETO. ESCADA 5° PAVIMENTO 01 PF03 53116 78 75 - ABRIR, 1 - ALÇAPÃO COM TAMPA EM CHAPA METÁLICA N° 1/8" XADREZ. ACAB. EM PINTURA ESMALTE SINTÉTICO ACETINADO COR PRETO. COBERTURA 03 PF04 53116 73 75 - ABRIR, 1 - ALÇAPÃO COM TAMPA EM CHAPA METÁLICA N° 1/8" XADREZ. ACAB. EM PINTURA ESMALTE SINTÉTICO ACETINADO COR PRETO. COBERTURA 01 PF05 53116 73 95 - ABRIR, 1 - ALÇAPÃO C/ TAMPA EM CHAPA METÁLICA N°1/8" XADREZ. ACAB. PINTURA ESMALTE SINTÉTICO FOSCO COR PRETO. COBERTURA 01 PF06 53116 300 210 - 241 - ABRIR, 2 - PORTÃO EM TUBOS DE FERRO GALVANIZADO DIN 2440 D=1 1/2" PINTADO NA COR PRETO FOSCO. TELA GALVANIZADA DUPLA TORÇÃO. ACESSO SUBESTAÇÃO 01 PCF01 53116 110 215 - ABRIR, 1 - PORTA CORTA FOGO EM CHAPA GALVANIZADA, NÚCLEO MISTO EM GESSO E FIBRA CERÂMICA. SUBESTAÇÃO 01 PAC01 53116 120 215 - ABRIR, 2 - PORTA ACÚSTICA EM MADEIRA COMPACTA, ESP. 50mm, ACAB. COM LAMINADO MELAMÍNICO COR PRETO. SISTEMA DE VEDAÇÃO EM TODO O PERÍMETRO. SALA GERADOR SUBESTAÇÃO 01 GR01 53116 360 216 - ABRIR, 1 - PORTÃO EM PERFIS DE FERRO. ELEMENTOS VERTICAIS EM BARRA CHATA DE AÇO 3/4"X3/16",SOLDADO EM QUADRO DE BARRA CHATA. TRAVAMENTO EM FERRO REDONDO EM AÇO SOLDADO NAS BARRAS CHATAS VERTICAIS. QUADRO EM BARRA CHATA DE AÇO 3/4"X3/16". ACAB.: TINTA ESMALTE SINTÉTICO FOSCO, NA COR PRETA, REF.: SUVINIL OU EQUIV. ESCADA 5° PAVIMENTO 01 GR02 53116 333 210 - ABRIR, 1 - PORTÃO EM PERFIS DE FERRO. ELEMENTOS VERTICAIS EM BARRA CHATA DE AÇO 3/4"X3/16", SOLDADO EM QUADRO DE BARRA CHATA. TRAVAMENTO EM FERRO REDONDO EM AÇO SOLDADO NAS BARRAS CHATAS VERTICAIS. QUADRO EM BARRA CHATA DE AÇO 3/4"X3/16". ACAB. TINTA ESMALTE SINTÉTICO FOSCO, NA COR PRETA, REF. SUVINIL OU EQUIV. PAVIMENTO TÉCNICO 01 NOTAS:-CONFERIR MEDIDAS NO LOCAL.-OBSERVAR SENTIDO DE ABERTURA.-TODAS AS PORTAS TEM CONDIÇÕES DE SEREM ABERTAS EM UM ÚNICO MOVIMENTO E SUAS MAÇANETAS ESTÃO INSTALADAS A UMA ALTURA DE 0,90 A 1,10M.-LEGENDA: PM=PORTA DE MADEIRA/PA=PORTA DE ALUMÍNIO/PF=PORTA DE FERRO/PAC=PORTA ACÚSTICA/PCF=PORTA CORTA FOGO/GR=GRADIL. LEGENDA DE ESPECIFICAÇÕES DE MOBILIÁRIO DESCRIÇÃO QUANT. (UN) 01 PIA INDUSTRIALIZADA EM AÇO INOX, DIMENSÕES 100X60CM, 30CM DE PROFUNDIDADE. TORNEIRA DE MEIA BICA ALTA. VER DETALHE ESPECÍFICO. 28 02 CASTELO SIMPLES, DIMENSÕES 140X30X30CM (LXPXA), SUSPENSO FECHADO PARA BANCADA CENTRAL. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIO DE LABORATÓRIO, ITEM 6.2, PÁG 53, DPFP. 23 03 MESA PARA LABORATÓRIO, DIMENSÕES 140X130X75CM (LXPXA) EM MDF, REVESTIDO COM BP TEXTURIZADO, COR CINZA CLARO, COM BORDAS ARREDONDADAS. 45 04 BANQUETA FIXA BAIXA H=45CM, ASSENTO COM 30CM DE DIÂMETRO, EM MATERIAL POLIMÉRICO OU ESTOFADO E ESTRUTRA EM AÇO CARBONO. VER DETALHES DE ESPECIFICAÇÃO NO CADERNO DE ARQUITETURA. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIOS DE LABORATÓRIO, ITEM 11.1, PÁG 88, DPFP. 92 05 BANCADA EM TRESPA, DIMENSÕES 150x70cm (CXL). ACABAMENTO RETO. ESTRUTURA EM PERFIS METÁLICOS. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIO DE LABORATÓRIO, ITEM 8.2, PÁG 71, DPFP. 150 06 ARMÁRIO ALTO DUPLO EM AÇO, DIMENSÕES 90x50X200CM (LXPXA), CONFIGURAÇÃO CONFORME NECESSIDADE DO LABORATÓRIO. REF.: CADERNO DE ESPECIFICAÇÃO PARA MOBILIÁRIO DE LABORATÓRIO, ITEM 8.2, PÁG 71, DPFP. 107 07 ESTANTE EM AÇO INOX AISI 304, CHAPA #16, ESTRUTURA EM CANTONEIRA, PRATELEIRAS LISAS, DIMENSÕES CONFORME PROJETO. REF. PALMETAL OU EQUIVALENTE. 28 08 FORMATO A1 - UFMG - 84.0 x 59.4 cm GRUPO OCUPAÇÃO DESCRIÇÃO DIVISÃO CLASSIFICAÇÃO - DECRETO ESTADUAL 44.746/08 EXEMPLO OCUPAÇÃO DESCRIÇÃO DIVISÃO CARGA DE INCÊNDIO - IT 09 CARGA DE INCÊNDIO EM MJ/M² RISCO CLASSIFICAÇÃO DAS EDIFICAÇÕES E ÁREAS DE RISCO QUANTO A CARGA DE INCÊNDIO CARGA DE INCÊNDIO EM MJ/M² xxxx MJ/m² ALTO / BAIXO / MEDIO ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 F LOCAL ONDE HÁ OBJETO DE VALOR INESTIMÁVEL. F-1 Museu de Arte F-2 LOCAL DE REUNIÃO DE PÚBLICO LOCAL RELIGIOSO E VELÓRIO. F-3 CENTRO ESPORTIVO E DE EXIBIÇÃO. F-4 ESTAÇÃO E TERMINAL DE PASSAGEIRO. F-5 ARTE CÊNICA. F-6 CLUBES SOCIAIS E DIVERSÃO. F-7 CONSTRUÇÃO PROVISÓRIA. F-8 LOCAL PARA REFEIÇÃO. F-9 RECREAÇÃO PÚBLICA. F-10 EXPOSIÇÃO DE OBJETOS E ANIMAIS. F-11 AUDITÓRIOS. INFORMATIVO - MEDIDAS DE SEGURANÇA INFORMATIVO - MEDIDAS DE SEGURANÇA ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 A - xxxx MJ/m² Túnel da lagoinha A 1 2 3 4 5 6 7 8 9 10 11 B B C C D D E E F F G G H H I I J J L L M M ACESSO DE VIATURAS ATÉ A EDIFICAÇÃO SEGURANÇA ESTRUTURAL COMPARTIMENTAÇÃO HORIZONTAL COMPARTIMENTAÇÃO VERTICAL SAÍDA DE EMERGÊNCIA CONTROLE DE FUMAÇA PLANO DE INTERVENÇÃO DE INCÊNDIO BRIGADA DE INCÊNDIO ILUMINAÇÃO DE EMERGÊNCIA DETECÇÃO DE INCÊNDIO ALARME DE INCÊNDIO SINALIZAÇÃO DE EMERGÊNCIA EXTINTORES HIDRANTES E MANGOTINHOS CHUVEIROS AUTOMÁTICOS SPDA - (DESCARGA ATMOSFÉRICA) SEPARAÇÃO ENTRE EDIFICAÇÕES (ISOLAMENTO DE RISCO) SISTEMA DE RESFRIAMENTO PARA LÍQUIDOS E GASES INFLAMÁVEIS E COMBUSTÍVEIS PROTEÇÃO POR ESPUMA CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 A - xxxx MJ/m² Túnel da lagoinha A 1 2 3 4 5 6 7 8 9 10 11 B B C C D D E E F F G G H H I I J J L L M M M TÚNEL. M-1 Túnel da lagoinha M-2 ESPECIAL TANQUES OU PARQUE DE TANQUES. M-3 CENTRAL DE COMUNICAÇÃO E ENERGIA. M-4 PROPRIEDADE EM TRANSFORMAÇÃO. M-5 PROCESSAMENTO DE LIXO. M-6 TERRA SELVAGEM. M-7 PÁTIO DE CONTAINERS. D REPARTIÇÕES PÚBLICAS E LOCAIS PARA PRESTAÇÃO DE SERVIÇO PROFISSIONAL OU CONDUÇÃO DE NEGÓCIOS. D-1 Escritórios da Gerência D-2 SERVIÇO PROFISSIONAL AGÊNCIA BANCÁRIA D-3 SERVIÇO DE REPARAÇÃO (EXCETO OS CLASSIFICADOS EM G-4) D-4 LABORATÓRIO A - xxxx MJ/m² Túnel da lagoinha A 1 2 3 4 5 6 7 8 9 10 11 B B C C D D E E F F G G H H I I J J L L M M PLANTA LOCAL 1:100 ESC.: 100,00 m² ÁREA: EL. +2,00 100 15 AMARELO 15 15 70 70 15 100 PLANTA SEM ESCALA 100,00 m² DETALHE DE SINALIZAÇÃO DE PISO VERMELHO SEGURANÇA ELEVAÇÃO DET. INST. LUMINÁRIA DE EMERGÊNCIA SEM ESCALA 100,00 m² 2,50M PISO ACABADO LUZ DE EMERGÊNCIA - ALVENARIA - ADAPTADOR STORZ d63xd40mm - TUBO FG d63mm - NIPLE FG d63mm - CESTO MOVEL PARA MANGUEIRA - INSCRICAO "INCENDIO" - ALETAS PARA VENTILACAO RELAÇÃO DE MATERIAL - CHAVE PARA CONEXAO STORZ 01 02 03 04 05 06 07 08 09 10 11 12 13 - MANGUEIRA DE FIBRA SINTETICA E BORRACHA VULCANIZADA \U+220540mm - CAIXA METALICA EM CHAPA #16 USG PINTADA EM VERMELHO - ESGHICHO SIMPLES JATO SOLIDO, REQUINTE FIXO - REGISTRO ANGULAR GLOBO 45° \U+220563mm - TRINCO GIRATORIO OU TIPO LINGUETA 4#16 (16) mm² TERRA ENTRADA GERAL RELÓGIO DA CONCESSIONÁRIA LOCAL CHAVE QDC GERAL CONSUMO NOTA: A ALIMENTAÇÃO ELÉTRICA DAS BOMBAS DE INCÊNDIO DEVE SER INDEPENDENTE DO CONSUMO GERAL, DE FORMA APERMITIR O DESLIGAMENTO GERAL DA ENERGIA, SEM PREJUÍZO DO FUNCIONAMENTO DO MOTOR DA B.P.I. JUÍZO DO FUNCIONAMENTO DO MOTOR DA BOMBA DE INCÊNDIO. QCM - DIJUNTOR 15A PARA BOMBA 08 04 06 05 09 17 RG A A 13 03 16 13 13 02 13 14 12 13 16 RG RG 08 05 08 04 18 VR RG 17 06 RECALQUE ø63mm B 10 B QUADRO DE COMANDO BARRILETE PLANTA VEM DO RESERVATÓRIO VAI PARA A REDE DE HIDRANTES 09 06 04 07 08 04 08 08 05 01 RG 08 17 VAI PARA O "BY PASS" VAI PARA OS HIDRANTES 09 VEM DO RESERV. BARRILETE - NIVEL 901,35 12 14 16 03 02 14 12 13 15 13 16 15 13 Quadro de Comando BOTOEIRA DE ACIONAMENTO MANUAL Segue p/ Bomba 3 4 1 2 ALIMENTAÇÃO SEÇÃO AA BRITA N°2 DRENO OPCIONAL PASSEIO 50 10 10 10 60 10 5 25 15 ALVENARIA REVESTIMENTO INTERNO ARGAMASSA 1:3 CIMENTO E AREIA 40 A 1 INCÊNDIO A PASSEIO 5 49386.30138308651 TAMPA ARTICULADA E REQUADRO EM FERRO FUNDIDO OU SIMILAR IDENTIFICADA PELA PALAVRA INCÊNDIO PINTADA NA COR VERMELHA \W0.8;Conjunto Moto-Bomba (ver especificação) Cilíndro de Pressão Manômetro Registro de Gaveta Válvula de Retenção Niple Duplo de Redução Niple Duplo de Redução Niple Duplo Cotovelo 90° (roscável) Tê de Redução Bucha de Redução Cotovelo 90° (roscável) Niple Duplo Registro de Gaveta Tê de Redução União Tê União 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 - - d15mm d63mm d63mm d63xDB dDBx63 d63mm d63mm d63xd25 - d25mm d25mm d25mm d25xd15 d25mm d63mm d63mm ITEM DISCRIMINAÇÃO DIÂM. 60 VAZÃO : 263,00 l/pm ALTURA MANOMÊTRICA : 15 m.c.a. POTÊNCIA : 1,5 cv CARACTERISTICAS DA BOMBA OBS.: OS HIDRANTES DEVERÃO PERMANECER DESOBSTRUÍDOS E VISÍVEIS. EM CASO DE INCÊNDIO NÃO USE O ELEVADOR VISTA FRONTAL VISTA LATERAL INCENDIO 08 13 07 04 05 03 10 09 12 02 06 11 06 08 10 03 01 04 DETALHE INSTALAÇÃO HIDRANTE INTERNO (TÍPICO) SEM ESCALA 100,00 m² 180 130 50 60 90 30 03 EL. +2,00 PLANTA LOCAL 1:100 ESC.: 100,00 m² ÁREA: \A1;10 \A1;50 \A1;10 \A1;60 \A1;10 \A1;10 \A1;5 \A1;25 \A1;15 \A1;18 \A1;15 \A1;15 \A1;15 \A1;15 \A1;ENTRE 80 e 92 PATAMAR FIXADOR TUBULAR OU METALON PISO PISO GUARDA-CORPO CHUMBADO NO PISO OU FIXADOS COM PARAFUSOS E BUCHAS DE EXPANSÃO EM AÇO ESCADA (METÁLICA) DETALHE - GUARDA-CORPO E CORRIMÃO NOTAS - CORRIMÃO NOTAS - GUARDA CORPO \W0.8;110 MÍNIMO C.G. INTERNO \W0.8;130 MÍNIMO C.G. EXTERNO 1 - SER OBRIGATORIAMENTE COLOCADO EM AMBOS OS LADOS DA ESCADA. 2 - ESTAR SITUADO ENTRE 80 E 92 cm ACIMA DO NÍVEL DA SUPERFÍCIE SUPERIOR DA PONTA DO DEGRAU. 3 - SER FIXADO SOMENTE PELA SUA PARTE INFERIOR. 4 - TER LARGURA MÁXIMA DE 6,5 cm. 5 - ESTAR AFASTADO NO MÍNIMO 4 cm DA FACE DAS PAREDES 6 - SER CONSTRUÍDO DE FORMA A PERMITIR CONTÍNUO ESCORREGAMENTO DAS MÃOS AO LONGO DO COMPRIMENTO. 7 - O MATERIAL DO CORRIMÃO DEVE SER, OBRIGATORIAMENTE, INCOMBUSTÍVEL. 8 - O CORRIMÃO DEVE RESISTIR A UMA CARGA DE 900N, APLICADA EM QUALQUER PONTO; 9 - O DESENHO DAS GUARDAS, CORRIMÃOS E RESPECTIVAS FIXAÇÕES DEVEM SER DE TAL FORMA QUE NÃO HAJA SALIÊNCIA, ABERTURA OU ELEMENTOS DE GRADES OU PAINÉIS QUE POSSAM ENGANCHAR EM ROUPAS. CORTE SEM ESCALA 100,00 m² APOIO - CHUMBADO NO PISO OU FIXADOS COM PARAFUSOS E BUCHAS DE EXPANSÃO EM AÇO CORRIMÃO TUBULAR SOLDADO NO GUARDA-CORPO COM AS PONTAS EMBUTIDAS 1 - O GUARDA CORPO DEVERÁ TER LONGARINAS CAPAZES DE RESISTIR A 1200 Pa. 2 - AS GUARDAS DEVERÃO SER CONSTRUÍDAS DE FORMA QUE O ESPAÇO, DO TOPO DO ASSOALHO, DEGRAU OU RODAPÉ ATÉ A ALTURA MÍNIMA EXIGIDA, SEJA SUBDIVIDIDO OU PREENCHIDO DA SEGUINTE FORMA: LONGARINAS INTERMEDIÁRIAS DISTANCIADAS, NO MÁXIMO, 15 cm ENTRE SI; GUARDA CORPO INTERNO MÍN. 110cm, EXTERNO MÍN. 130cm EM ALVENARIA OU METALON COM TELA OU BARRAS A CADA 15cm \A1;ALTURA ENTRE 80 E 92 cm NA ALVENARIA E/OU SOLDADO NA GUARDA METÁLICA DETALHE VERTICAL PISO (CORRIMÃO) GUARDA CORPO 4 6,5 AFASTAMENTO MÍNIMO 4cm LARGURA MAXÍMA 6,5cm CORTE SEM ESCALA 100,00 m² 2,50M \A1;35 \A1;160 \A1;L \A1;L \A1;180 \A1;160 \A1;20 \A1;5cm \A1;ACIMA DA PORTA \A1;180 \A1;180 \A1;VARIÁVEL \A1;220 A 240 cm \A1;VARIÁVEL \A1;100 A 135 cm \A1;L \A1;H B A B A \A1;75 \A1;MÁXIMO 85 \A1;MÍNIMO 20 \A1;180 4 6,5 70 15 15 100 100 15 70 15 90 30 60 50 180 130 DETALHES GERAIS EDIFÍCIO DAS COLEÇÕES TAXONÔMICAS 35 160 ÁREA DE 1,00m x 1,00m DEVE SER DEIXADA LIVRE LOGO ABAIXO DO EXTINTOR PARA PLANTA 5º PAVIMENTO VER FOLHA 07 8 PARA PLANTA 1º PAVIMENTO VER FOLHA 03 9 OS MATERIAIS UTILIZADOS COMO REVESTIMENTO, ACABAMENTO E ISOLAMENTO TERMO ACÚSTICO NAS SAÍDAS, CORREDORES DE ACESSO A ESCADAS, ESCADAS, RAMPAS, DESCARGAS E PORTAS DE SAÍDA DEVEM TER CLASSES MÁXIMAS PERMITIDAS DE II / B². OS DEMAIS AMBIENTES DEVEM TER CLASSES MÁXIMAS PERMITIDAS DE III / C, CONFORME TABELAS DO ANEXO A DA IT-38. 7 6 5 4 3 2 1 PARA PLANTA 4º PAVIMENTO VER FOLHA 06 PARA PLANTA 3º PAVIMENTO VER FOLHA 05 PARA PLANTA 2º PAVIMENTO VER FOLHA 04 PARA IMPLANTAÇÃO E ISOMÉTRICO VER FOLHA 02 COTAS EM CENTIMETRO, NÍVEIS EM METRO NOTAS GERAIS SUBSTITUIDO POR SUBSTITUI O REFERÊNCIA N CONTROLE DE MATERIAIS E ACABAMENTOS DETALHE PLACA DE SINALIZAÇÃO E5 SEM ESCALA 100,00 m² \W0.8;PICTOGRAMA: FOTOLUMINESCENTE CONFORME IT 15 SÍMBOLO: RETANGULAR FUNDO: VERMELHA PICTOGRAMA FOTOLUMINESCENTE BRANCO L DETALHE PLACA DE SINALIZAÇÃO E2 SEM ESCALA 100,00 m² L BASE FIXA (PARAFUSADA) 180 160 SELO DE GARANTIA DO INMETRO 20 DETALHE PLACA DE SINALIZAÇÃO M1 SEM ESCALA 100,00 m² Esta edificação está dotada dos seguintes Sistemas de Proteção Contra Incêndios: - Acesso de Viaturas - Segurança Estrutural - Saídas de Emergência - Brigada de Incêndio - Iluminação de Emergência - Detcção de Incêndios - Alarme de Incêndios - Sinalização de Emergência - Extintores de Incêndio - Hidrantes - Controles de Materiais de Acabamento Edificação em Estrutura de Concreto Armado . Em caso de emergência: ligue 193 - Corpo de Bombeiros ligue 190 - Polícia Militar 5cm ACIMA DA PORTA 180 \LDETALHE DE SINALIZAÇÃO DE SAÍDA SOBRE PAREDE E VERGA DE PORTA ELEVAÇÃO SEM ESCALA 100,00 m² 10 9 8 7 6 5 4 3 2 180 VARIÁVEL \X220 A 240 cm \A1;AVISADOR SONORO VARIÁVEL \X 100 A 135 cm PULL PISO ACABADO \W0.8;PICTOGRAMA: FOTOLUMINESCENTE CONFORME IT 15 SÍMBOLO: RETANGULAR FUNDO: VERMELHA PICTOGRAMA FOTOLUMINESCENTE BRANCO L H DE 300MJ/m² ATÉ 1200 MJ/m² MÉDIO MAIOR QUE 1.200 MJ/m2 ALTO SUBESTAÇÃO <1.200 MJ/m2 SUBESTAÇÃO MAIOR QUE 1.200 MJ/m2 ALTO 1.200,00 MJ/m2 COLEÇÕES TAXONÔMICAS CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME - NBR 5.419/05 CONFORME - IT 05 CBMMG CONFORME IT-19 CONFORME IT-20 CONFORME IT-38 700,00 MJ/m2 LABORATÓRIO LABORATÓRIO CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME - NBR 5.419/05 CONFORME - IT 05 CBMMG CONFORME IT-19 CONFORME IT-20 CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME - NBR 13.714/00 CONFORME IT-18 CONFORME - NBR 5.419/05 CONFORME - IT 05 CBMMG CONFORME IT-19 CONFORME IT-20 CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME - NBR 12.693/10 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME - NBR 13.434/04 CONFORME - NBR 12.693/10 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 CONFORME IT-04 CONFORME IT-06 CONFORME IT-07 CONFORME IT-07 CONFORME IT-08 CONFORME IT-14 CONFORME IT-11 CONFORME IT-12 CONFORME IT-13 CONFORME IT-14 CONFORME IT-14 CONFORME IT-15 CONFORME IT-16 CONFORME IT-17 CONFORME IT-18 CONFORME IT-36 CONFORME IT-05 CONFORME IT-19 CONFORME IT-20 COLEÇÕES TAXONÔMICAS DETALHE CONSTRUTIVO ESCADA FÓRMULA DE BLONDEL SEM ESCALA 100,00 m² H= ALTURA DO DEGRAU 16cm< H <18cm B= LARGURA DO DEGRAU 63cm<= (2H+B)< 64 cm BOCEL >1,5cm B H \W0.9;\T0.9;\LNOTAS ILUMINAÇÃO DE EMERGÊNCIA: \lA EDIFICAÇÃO QUE SERÁ DOTADA DE ILUMINAÇÃO DE EMERGÊNCIA QUE FUNCIONARÁ AUTOMATICAMENTE QUANDO FALTAR ENERGIA ELÉTRICA NA REDE. AS LUMINÁRIAS SERÃO INSTALADAS EM CIRCUITO ELÉTRICO INDEPENDENTE COM DISJUNTOR, CONFORME INDICAÇÃO NO PROJETO, E TERÃO AS SEGUINTES CARACTERÍSTICAS: 01 - LUMINÁRIA COM ACRÍLICO, REFLETOR DE AÇO INOX, ACENDE AUTOMATICAMENTE NA FALTA DE ENERGIA. 02 - PODERÃO SER UTILIZADOS SISTEMAS AUTÔNOMOS OU CENTRALIZADOS, COM LÂMPADAS FLUORESCENTES SUPERIOR A 120 LUMES. 03 - AUTONOMIA MÍNIMA DE 1 (UMA) HORA. 04 - COMUTADOR DE ENERGIA, AUTOMÁTICO COM RELÊ. 05 - BATERIA TOTALMENTE BLINDADA, RECARREGÁVEL (EM CASO DE SISTEMA AUTÔNOMO). 06 - CARREGADOR FLUTUADOR AUTOMÁTICO. 07 - A LUMINÁRIA DEVERÁ GARANTIR UM NÍVEL MÍNIMO DE ILUMINAMENTO NO PISO, DE: a) 5 LUX EM LOCAIS COM DESNÍVEL: ESCADAS OU PASSAGENS COM OBSTÁCULOS b) 3 LUX EM LOCAIS PLANOS: CORREDORES, HALLS E LOCAIS DE REFÚGIO. PLANTA DETALHE INSTALAÇÃO HIDRANTE DE RECALQUE (HR) SEM ESCALA 100,00 m² NOTA: O HIDRANTE DE RECALQUE DEVE POSSUIR AS SEGUINTES CARACTERÍSTICAS: A) SER ENTERRADO EM CAIXA DE ALVENARIA, COM FUNDO PERMEÁVEL OU DRENO; B) A TAMPA DEVE SER ARTUCULADA E REQUADRO EM FERRO FUNDIDO OU MATERIAL SIMILAR, INDENTIFICADA PELA PALAVRA ``INCÊNDIO'', COM DIMENSÕES DE 0,40mx0,60m E PINTADA NA COR VERMELHA; C) ESTAR AFASTADA A 0,50m DA GUIA DO PASSEIO; D) A INTRODUÇÃO VOLTADA PARA CIMA EM ÂNGULO DE 45º E POSICIONADA, NO MÁXIMO 0,15m DE PROFUNDIDADE EM RELAÇÃO AO PISO DO PASSEIO; E) REGISTRO TIPO GLOBO ANGULO 45º O 63mm SITUADA A NO MÁXIMO 0,50m DO NÍVEL DO PISO ACABADO, CLASSE 300. ESTA VÁLVULA DEVERÁ PERMITIR O FLUXO DE ÁGUA NOS DOIS SENTIDOS E SER INSTALADAS DE FORMA A GARANTIR SEU ADEQUADO MANUSEIO. DEVERÁ TAMBÉM TER VEDAÇÃO ETILENO PROPILENO, COM HASTE ASCENDENTE, COM CASTELO QUADRO DE USO ESPECÍFICO DO CBM-MG. DETALHE INSTALAÇÃO DA BOMBA PRESSURIZADORA DA REDE DE HIDRANTES SEM ESCALA 100,00 m² ESQUEMA LIGAÇÃO ELÉTRICA PARA ACIONAMENTO DA BOMBA DE INCÊNDIO (B.P.I.) SEM ESCALA 100,00 m² NOTA: A BOMBA DE INCÊNDIO TERÁ UM MANÔMETRO/PRESSOSTATO COMO DISPOSITIVOS RESPONSÁVEIS PELO ACIONAMENTO DO SISTEMA. O MANÔMETRO DETECTA, NA ABERTURA DE QUALQUER HIDRANTE DA EDIFICAÇÃO, UMA QUEDA DE PRESSÃO NA REDE GERAL E ENVIA UM SINAL AO PRESSOSTATO QUE POR SUA VEZ ENVIA UM COMANDO AO PAINEL ELÉTRICO ACIONANDO A BOMBA AUTOMATICAMENTE. CORTE B-B CORTE A-A INSTRUÇÕES PSCIP: 1- TODAS AS PALAVRAS E SENTENÇAS DEVEM APRESENTAR LETRAS EM CAIXA ALTA, FONTE "UNIVERSO 65" OU "HELVETICA BOLD". 2- OS CÓDIGOS INICIADOS PELAS LETRAS "P","A","S","E","M","C" E "O", REPRESENTAM RESPECTIVAMENTE SINALIZAÇÃO DE: PROIBIÇÃO, ALERTA, ORIENTAÇÃO E SALVAMENTO, EQUIPAMENTOS DE COMBATE A INCÊNDIO E ALARME, MENSAGENS ESCRITAS, CONTINUADA DE ROTAS DE FUGA E, OBSTÁCULOS. 3- A COR DE SEGURANÇA DEVE COBRIR, NO MÍMIMO, 50% DA ÁREA DO SÍMBOLO, EXCETO NO SÍMBOLO DE PROIBIÇÃO, ONDE ESTE VALOR DEVE SER, NO MÍNIMO, DE 35%. A ESSA COR É ATRIBUÍDA UMA FINALIDADE OU SIGNIFICADO ESPECÍFICO DE SEGURANÇA. 4- A APLICAÇÃO DAS CORES DE SEGURANÇA SERÁ: VERMELHA PARA SÍMBOLOS DE PROIBIÇÃO, EMERGÊNCIA, IDENTIFICAÇÃO DE EQUIPAMENTOS DE COMBATE A INCÊNDIO E ALARME, VERDE PARA SÍMBOLOS DE ORIENTAÇÃO E SALVAMENTO E PRETA PARA SÍMBOLOS DE ALERTA E SINAIS DE PERIGO. 5- AS PLACAS DE SINALIZAÇÃO PODERÃO SER CONFECCIONADAS EM CHAPAS METÁLICAS, EM FIBRA OU MATERIAIS SEMELHANTES, DESDE QUE APRESENTEM RESISTÊNCIA MECÂNICA E POSSUAM ESPESSURA SUFICIENTE PARA QUE AS IRREGULARIDADES DA SUPERFÍCIE DE APOIO NÃO SEJAM TRANSFERIDAS PARA A PLACA. 6_ A SINALIZAÇÃO EMERGÊNCIA UTILIZADAS NAS EDIFICAÇÕES E ÁREAS DE RISCO DEVE SER OBJETO DE INSPEÇÃO PERIÓDICA PARA EFEITO DE MANUTENÇÃO, DESDE A SIMPLES LIMPEZA ATÉ A SUBSTITUIÇÃO POR OUTRA NOVA, QUANDO SUAS PROPRIEDADES FÍSICAS E QUÍMICAS DEIXAREM DE PRODUZIR O EFEITO VISUAL PARA AS QUAIS FORAM DESTINADAS. 7_ EQUIPAMENTOS QUE CONTIVEREM SINALIZAÇÃO DE SOLO (VER PLACA DE CÓDIGO E12) DEVERÃO PERMANECER DESOBSTRUÍDOS AO LONGO DE TODO PERÍMETRO QUE DELIMITA A SINALIZAÇÃO ASSIM COMO TODO PERCURSO PARA O ALCANCE. 8_ AS PLACAS DE SINALIZAÇÃO PODERÃO TER SUAS DIMENSÕES ALTERADAS DESDE QUE SEJAM RESPEITADAS SUAS PROPORÇÕES E OS TAMANHOS MÍNIMOS ESTABELECIDOS. 9_ AS PLACAS DE SINALIZAÇÃO QUANDO DO TIPO ANGULAR, DEVEM SEGUIR AS ESPECIFICAÇÕES CONFORME DEMONSTRADO NA FIGURA ABAIXO: B>=1,5A G=0,01B R=0,02B G=0,02A R=0,04A B A B A NOTAS - SINALIZAÇÃO DE EMERGÊNCIA E DE EQUIPAMENTO DE COMBATE A INCÊNDIO CONFORME NBR 13.434: DIMENSÕES, FORMAS E CORES DIMENSÕES BÁSICAS: DEVE SER OBSERVADA A RELAÇÃO: A>L/2000, ONDE: A=ÁREA DA PLACA, EM M² L= DISTÂNCIA DO OBSERVADOR À PLACA, EM M NO CASO DE EMPREGO DE LETRAS, ELAS DEVEM OBEDECER À RELAÇÃO: H>L/125 ONDE: H=ALTURA DA LETRA, EM M L= DISTÂNCIA DO OBSERVADOR À PLACA, EM M A SINALIZAÇÃO DE EMERGÊNCIA E DE EQUIPAMENTO DE COMBATE A INCÊNDIO DEVE OBEDECER (VER FIGURAS): A) FORMA: QUADRADA OU RETANGULAR; B) COR DE FUNDO: VERMELHA; C) COR DO SÍMBOLO BRANCA OU AMARELA; D) MARGEM: BRANCA OU AMARELA; E) PROPORCIONALIDADES PARAMÉTRICAS. CAIXA EM CHAPA # 18, PINTADA COM ESMALTE SINTÉTICO VERMELHO SEGURANÇA ALETAS DE VENTILAÇÃO SUPORTE P/ FIXAÇÃO NA PAREDE PISO ACABADO - OS EXTINTORES DEVERÃO PERMANECER DESOBSTRUÍDOS E VISÍVEIS. - AS CORES BRANCA E AMARELA DEVEM SER FOTOLUMINESCENTES. - A SIMBOLOGIA DEVERÁ SER PINTADA COM TINTAS DE CORES FIRMES DE ACORDO COM A NBR 13434-2 NOTAS VISTAS DETALHE - SISTEMA DE EXINTORES EM BASE FIXA, ABRIGO METÁLICO E DE ACIONADOR DE ACIONADOR DE ALARME MANUAL E AVISADOR SONORO SEM ESCALA 100,00 m² INCÊNDIO 75 ABERTA FECHADA MÁXIMO 85 \X MÍNIMO 20 180 N 948/474 886/443 758/379 622/316 370/285 503/253 442/221 380/190 316/158 190/95 126/63 671 626 537 447 402 358 313 268 179 134 89 E1 ALARME SONORO 948/474 886/443 758/379 622/316 370/285 503/253 442/221 316/158 252/126 190/95 126/63 671 626 537 447 402 358 268 224 179 134 89 E5 EXTINTOR DE INCÊNDIO 948/474 886/443 758/379 622/316 370/285 503/253 442/221 380/190 316/158 190/95 126/63 948/474 886/443 758/379 622/316 370/285 503/253 442/221 316/158 252/126 190/95 126/63 671 626 537 447 402 358 313 268 179 134 89 E1 ALARME SONORO 948/474/250 886/443/225 758/379/200 622/316/160 370/285/150 506/253/135 442/221/115 380/190/100 316/158/85 190/95/50 126/63/30 \c16579836;ACESSO RESTRITO 948/474 886/443 758/379 622/316 370/285 503/253 442/221 380/190 316/158 190/95 126/63 948/474 886/443 758/379 622/316 370/285 503/253 442/221 380/190 316/158 190/95 126/63 671 626 537 447 402 358 268 224 179 134 89 E5 EXTINTOR DE INCÊNDIO CÓDIGO: 4 6-A : 80-B : C INFORMATIVO - MEDIDAS DE SEGURANÇA X OBRA ÁREA XXXXXXXXXXXXXXXXXXXXXXXXXXXX X XXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXX X X PROJETISTA DATA N ARQ/ENG DESENHISTA ESCALA ARQ/ENG ARQ/ENG CHEFE S.P DIRETOR D.P.P COORD. DO PROJETO INDICADA xxxxxxxxx NOME DA OBRA DESCRIÇAO DA PRANCHA X X XXXXXXXXXXXXXXXXXXXXXXX ORDEM TIPO PROJETO X X X X X X X X X X X X xxxxxxxxx XXXX XXXX x x x x FOLHA JAN/2015 ENGENHEIRO NÚMERO 00 01 02 03 DATA DESCRIÇÃO DA REVISÃO VISTO (R.T.) ARQUITETO INCÊNDIO BRUNO EMISSÃO INICIAL 30/10/2015 PROJETO EXECUTIVO

Language	Portuguese
Drawing Type	Full Project
Category	Police, Fire & Ambulance

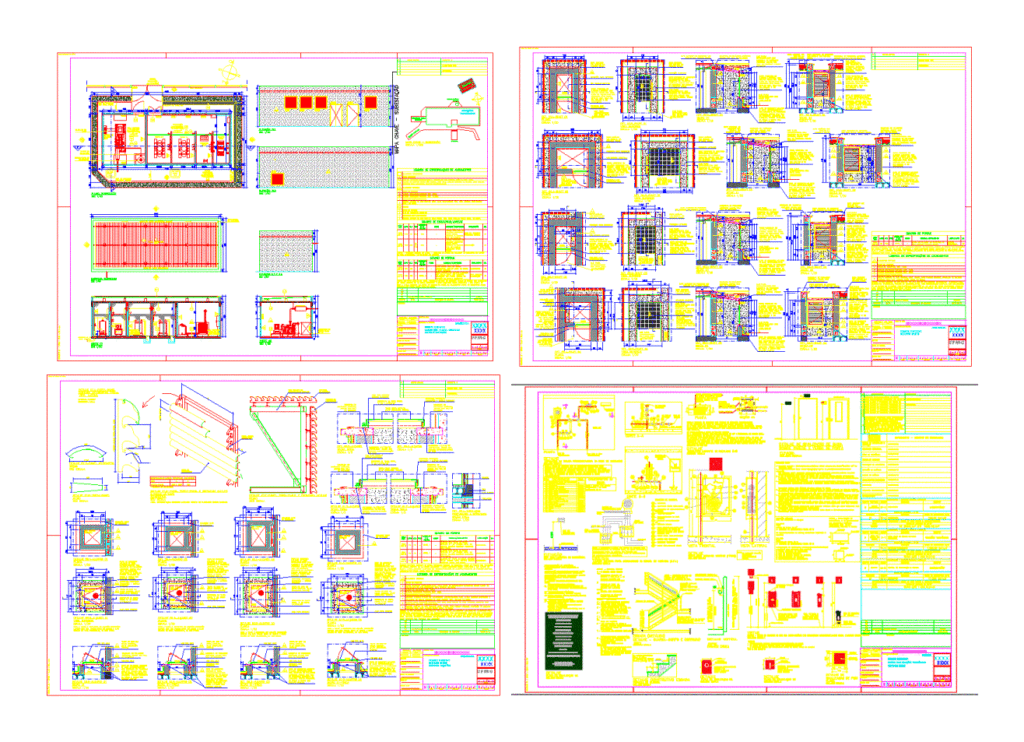

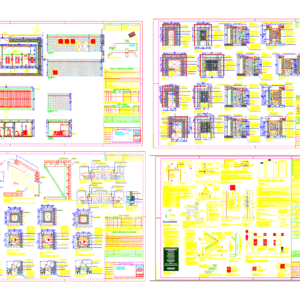

Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Glass
Measurement Units
Footprint Area
Building Features
Tags	autocad, central police, construction, courts, details, DWG, feuerwehr hauptquartier, fire, fire department headquarters, full, gefängnis, police station, polizei, poste d, prison, Project, sizing, specifications, substation, umspannwerke, zentrale polizei
