Touristiv Hotel In Huacachina DWG Full Project for AutoCAD

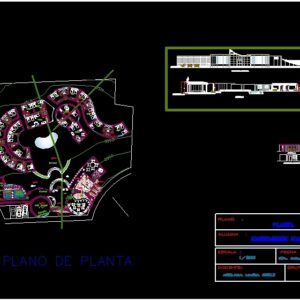

PROJECT LOCATED IN HUACACHINA LAGOON; TOURISTIC PLACE CULTURAL HERITAGE OF ICA CITY – PERU. AREA OF THE LAND 3543 m2 AND BUILDING IS ADAPTED TO THE SLOPE FIELD TO BE ATTACHED TO A SAND DUNE. IS ONLY ONE PLANT AND INCLUDE CAFETERIA , BAR AND RESTAURANT

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

ss.hh. gentlemen, ss.hh. ladies, reception, deposit equipague, internet, terrace, multiple, ss.hh, room, simple, apartments, double, flat:, apartment. : Prov. :, distr. :, location:, sheet:, group :, scale:, date:, ica, plant, teacher :, huacachina, floor plan, arq.ana maria ortiz, tourism, deposit, s.h. staff, bar-cafeteria, hall, kitchen, pantry, trash, triple, apartment, student :, elevation and cuts, maricarmen martinez, people, multiple, reception, terrace, student:, maricarmen martinez donayre, bar, multiple room, cl.

Raw text data extracted from CAD file:

403.5 401.5 401.0 Zona lavanderia: *lavanderia-planchado *tendal *cto de ropa blanca ss.hh. caballeros ss.hh. damas recepcion deposito equipague Internet sala juegos + Tv terraza NPT.+-0.05 NPT.+0.50 NPT.+0.50 NPT.+0.05 NPT.+0.50 NPT.+0.50 NPT.+0.50 NPT.+1.00 NPT.+1.50 multiple SS.HH SS.HH SS.HH SS.HH SS.HH SS.HH SS.HH HABITACION SIMPLE HABITACION SIMPLE APARTAMENTOS 4 PERSONAS APARTAMENTOS 4 PERSONAS APARTAMENTOS 6 PERSONAS APARTAMENTOS 2 PERSONAS HABITACION DOBLE HABITACION DOBLE HABITACION DOBLE HABITACION DOBLE HABITACION DOBLE SS.HH SS.HH SS.HH 0,2 2,7 2,7 2,5 0,2 2,46 SS.HH HABITACION DOBLE 0,2 1,4 1,1 5 0,15 4,2 3,7 N AREA: 3540.804 m2 PERIMETRO: 243.976 ml LS-01 PLANO : DEPTO. : PROV. : DISTR. : UBICACION : LAMINA : GRUPO: ESCALA : 1/200 FECHA : ICA, octubre DEL 2008 ICA ICA ICA PLANTA DOCENTE: HUACACHINA PLANO DE PLANTA ARQ.ANA MARIA ORTIZ TURISMO 403.5 401.5 401.0 401.0 399.5 399.0 deposito s.h. personal Zona lavanderia: *lavanderia-planchado *tendal *cto de ropa blanca ss.hh. caballeros ss.hh. damas Bar-cafeteria Hall recepcion deposito equipague Internet sala juegos + Tv terraza Cocina despensa NPT.+-0.05 NPT.+0.50 NPT.+0.50 NPT.+0.50 NPT.+0.50 NPT.+0.50 NPT.+0.50 NPT.+0.50 NPT.+0.50 NPT.+0.05 NPT.+-0.00 NPT.+0.50 NPT.+0.50 NPT.+0.50 NPT.+1.00 NPT.+1.50 basura NPT.+1.50 NPT.+1.50 SS.HH HABITACION SIMPLE HABITACION SIMPLE HABITACION DOBLE HABITACION TRIPLE HABITACION TRIPLE HABITACION TRIPLE APARTAMENTO 4 PERSONAS APARTAMENTO 4 PERSONAS APARTAMENTO 2 PERSONAS SS.HH SS.HH \LELEVACION LATERAL LS-01 PLANO : DEPTO. : PROV. : DISTR. : UBICACION : LAMINA : ALUMNA: ESCALA : 1/200 FECHA : ICA, SEPTIEMBRE DEL 2008 ICA ICA ICA ELEVACION Y CORTES DOCENTE: HUACACHINA ARQ.ANA MARIA ORTIZ MARICARMEN MARTINEZ BMW 007 BMW 007 \LELEVACION PRINCIPAL HABITACION DOBLE APART. 6 PERSONAS SS.HH 5 5 \LCORTE A-A HABITACION MULTIPLE SS.HH SS.HH APART. 4 PERSONAS RECEPCION TERRAZA 5 5 5 5 ALUMNA : MARICARMEN MARTINEZ DONAYRE APARTAMENTOS 2 PERSONAS SS.HH \LCORTE A-A \LCORTE B-B \LELEVACION PRINCIPAL Bar SS.HH HABITACION DOBLE HABITACION DOBLE SS.HH SS.HH SS.HH SS.HH HABITACION DOBLE HABITACION DOBLE HABITACION DOBLE HABITACION MULTIPLE SS.HH SS.HH SS.HH SS.HH SS.HH SS.HH SS.HH SS.HH SS.HH APARTAMENTO 6 PERSONAS SS.HH APARTAMENTO 6 PERSONAS APARTAMENTO 2 PERSONAS SS.HH SS.HH HABITACION DOBLE HABITACION DOBLE CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. CL. 5 5 5 5 5 5 5

Language	Spanish
Drawing Type	Full Project
Category	Hotel, Restaurants & Recreation
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	accommodation, autocad, cafeteria, casino, city, cultural, DWG, full, heritage, hostel, Hotel, ica, lagoon, located, place, Project, Restaurant, restaurante, spa, touristic
