Unifamily House 2 Plants DWG Block for AutoCAD

Unifamily House 2 Plants DWG Block for AutoCAD

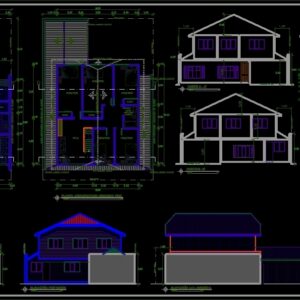

HOUSING 2 PLANTS WITH FIRE WALL ; LOCATED IN PORT NATALES -CHILE.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

scale, det. Extension section, expansion section, insulation expansion, lining faith. galvanized, cortagotera, channel aguas frescas, fe. galvanized, fire wall block masonry, siding ext. zinc.alum., vapor barrier according to ee.tt., hydrophobic membrane according to ee.tt., existing partition, according to ee.tt., corner, felt paper according to ee.tt., channel rainwater, closet, signature, scales : indicated, vº bº dom, extension project, ground surface, architecture plants.-, tableof surfaces, elevations, schematic sections and respective details.-, content:, table of surfaces, location and location.-, total surface area, site, plant architecture first floor, plant architecture second floor, brick wall masonry block, kitchen, dining room, living room, bedroom, bathroom, bathroom forced ventilation, front elevation, rear elevation, elevation lat. right, main access, cut a – a ‘, cut b – b’, i. pinto race, bleed, conception, good grass, the quince, tacna, o’higgins, pantry, san carlos, axis passage san carlos, property limit, official line, projection eaves, projection second floor, projection ridge, limatesa, water down rains, surface with final reception, summit shaft, garage ntn, patio, total surface to build

Raw text data extracted from CAD file:

3,00 3,00 3,00 1,50 3,00 3,00 ESCALA DET. ESCANTILLÓN SECTOR AMPLIACIÓN 1/10 CORTE POR AISLAMIENTO AMPLIACIÓN Forro Fe. Galvanizado Cortagotera Forro Fe. Galvanizado Canal Aguas Lluvias Fe. Galvanizado MURO CORTAFUEGO ALBAÑILERÍA EN BLOQUE 0,19 39x14x19cms. REVESTIMIENTO EXT. ZINC.ALUM. GUARDAPOLVO 1" x 2" TERCIADO ESTRUCTURAL 18mm. BARRERA DE VAPOR SEGÚN EE.TT. VIGA PERÍMETRAL 2"x6" SOLERA INFERIOR 2"x3" SOBRE VIGA FIBROCEMENTO 5mm VIGA MADERA 2"x6" MEMBRANA HIDRÓFUGA SEGÚN EE.TT. TABIQUE EXISTENTE 0,50 VIGA MADERA 2"x6" @ 50cms. YESO CARTÓN ESTÁNDAR 10mm YESO CARTÓN ESTÁNDAR 10mm SEGÚN EE.TT. Fierro Zinc-Alum Toledano 0,35 mm COSTANERA 2"x2" ENVIGADO CIELO 2"x2" @ 50cms ESQUINERO TAPACÁN 1 "x5" FIBROCEMENTO 4 mm AISLACIÓN TÉRMICA SEGÚN EE.TT. POLIESTIRENO EXPANDIDO 60mm 10 kg/m3 YESO CARTÓN ESTÁNDAR 10mm PIERNA pieza 1"x5" SOBRESOLERA 2x3 SOLERA 2"x3" PAPEL FIELTRO SEGÚN EE.TT. BARRERA DE VAPOR SEGÚN EE.TT. Aislanglass en paneles 12,5 kg/m3 LANA DE VIDRIO 160mm SEGÚN EE.TT. 1/2 CANAL AGUAS LLUVIAS 1 2 3 4 8 9 CLOSET CLOSET 5 6 10 11 CLOSET FIRMA ESCALAS: INDICADAS FECHA: SEPTIEMBRE, 2011 Vº Bº D.O.M. PROYECTO AMPLIACIÓN 1 / 1 SUPERFICIE TERRENO PLANTAS DE ARQUITECTURA.- C U A D R O D E S U P E R F I C I E S 2 m FIRMA FIRMA ELEVACIONES, CORTES ESQUEMÁTICOS Y RESPECTIVOS DETALLES.- CONTENIDO : CUADRO DE SUPERFICIES, UBICACIÓN Y EMPLAZAMIENTO.- SUPERFICIE TOTAL VIVIENDA 2 180,90m 174,283m 2 SUPERFICIE 1° PISO CON RECEPCIÓN DEFINITIVA 68,40m 2 1/2 SUPERFICIE GARAGE 1ER PISO A CONSTRUIR 30,50m 2 SUPERFICIE 2DO PISO A CONSTRUIR ESCALA EMPLAZAMIENTO 1/200 ESCALA PLANTA ARQUITECTURA PRIMER PISO 1/50 ESCALA PLANTA ARQUITECTURA SEGUNDO PISO 1/50 6,10 8,50 1,50 16,10 11,00 MURO CORTAFUEGO ALBAÑILERIA EN BLOQUE MURO CORTAFUEGO ALBAÑILERIA EN BLOQUE MURO CORTAFUEGO ALBAÑILERIA EN BLOQUE MURO CORTAFUEGO ALBAÑILERIA EN BLOQUE COCINA COMEDOR ESTAR DORMITORIO DORMITORIO DORMITORIO DORMITORIO BAÑO BAÑO VENTILACION FORZADA ESCALA ELEVACIÓN FRONTAL 1/50 ESCALA ELEVACIÓN POSTERIOR 1/50 ESCALA ELEVACIÓN LAT. DERECHA 1/50 ACCESO PRINCIPAL \A1;GARAGE \S1#2; SUP 2,30 2,40 2,08 2,30 1,40 1,40 1,40 1,40 2,50 B B' A A' B B' A A' 2 82,00m ESCALA CORTE A - A' 1/50 ESCALA CORTE B - B' 1/50 I. CARRERA PINTO SANGRA LA CONCEPCION YERBAS BUENAS EL MEMBRILLAR TACNA O'HIGGINS 1 2 3 4 8 9 5 6 10 11 12 DESPENSA SAN CARLOS 3,00 0,20 2,40 0,10 4,25 0,10 3,75 0,20 6,95 4,05 0,20 5,90 0,10 4,60 0,10 3,60 0,10 14,60 1,50 6,10 0,10 2,00 0,10 1,10 0,10 2,00 0,10 2,90 0,10 8,50 0,20 6,75 0,10 3,75 0,20 11,00 EJE PASAJE SAN CARLOS LIMITE PREDIAL LINEA OFICIAL LIMITE PREDIAL LIMITE PREDIAL 1,40 0,10 2,40 0,10 3,00 0,10 2,40 0,10 1,40 8,20 0,10 2,30 0,10 2,05 0,10 3,45 0,10 8,20 CANAL AGUAS LLUVIAS CANAL AGUAS LLUVIAS 0,10 3,90 0,10 2,20 0,10 3,50 0,10 10,00 0,10 5,20 0,10 4,50 0,10 LIMITE PREDIAL LIMITE PREDIAL LINEA OFICIAL LINEA OFICIAL LIMITE PREDIAL LIMITE PREDIAL LIMITE PREDIAL LIMITE PREDIAL LIMITE PREDIAL LIMITE PREDIAL LIMITE PREDIAL LIMITE PREDIAL LIMITE PREDIAL LIMITE PREDIAL LIMITE PREDIAL LINEA OFICIAL DORMITORIO ESTAR PROYECCION ALERO PROYECCION SEGUNDO PISO PROYECCION SEGUNDO PISO PROYECCION SEGUNDO PISO PROYECCION SEGUNDO PISO CANAL AGUAS LLUVIAS PROYECCION CUMBRERA PROYECCION ALERO PROYECCION ALERO LIMATESA LIMATESA LIMATESA LIMATESA PROYECCION ALERO PROYECCION ALERO BAJADA AGUAS LLUVIAS BAJADA AGUAS LLUVIAS BAJADA AGUAS LLUVIAS BAJADA AGUAS LLUVIAS 5 5 5 5 5 5 SUPERFICIE CON RECEPCIÓN DEFINITIVA EJE CUMBRERA GARAGE N.T.N. 2,08 2,50 4,00 0,50 PATIO GARAGE N.T.N. 1,40 1,40 SUPERFICIE TOTAL A CONSTRUIR 2 112,50m

Language	Spanish
Drawing Type	Block
Category	House
Additional Screenshots
File Type	dwg
Materials	Glass, Masonry, Other
Measurement Units	Metric
Footprint Area
Building Features	Deck / Patio, Garage
