Urban Habilitation In San Juan De Lurigancho (Sjl) DWG Full Project for AutoCAD

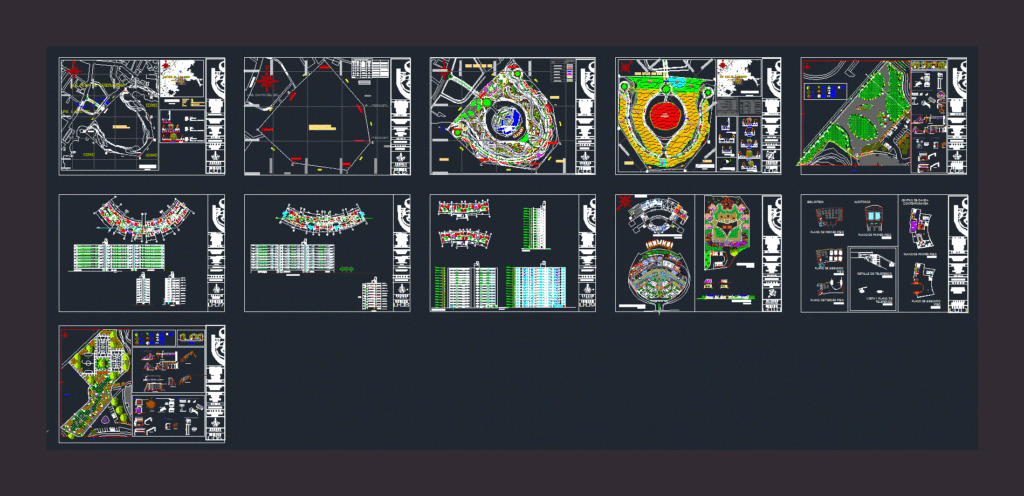

Urban Habilitation in San Juan de Lurigancho; Ex castro castro A project which occupies today the Castro Castro prison grounds with a total area of ??20 hectares; This project will give more value to dictrito populated suramerica; It has flat – Plano Perimeter. – Master Plan – Plan Lotizacion. – Site plan and location. – Enabling Urbana Plano – Plano General Building. – Plan of Public BUILDINGS – Commercial Plane metropolitan center. The project is designed for around 1250 families giving value to this place now abandoned; turn with a sustainable project; innovative and attractive architectural; it should be stressed that it is also a project to the class B, C. 90m2 horn departments and parking at most 1 every 3 departments and 1 in 5 hits.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

av. Lima, ca. Arequipa, ca. freedom, ca. tacna, huayrona, urb. san carlos, av. the sun, ca. junin, ca. pisco, ca. moquegua, ca. apurimac, ca. tumbes, ca. Cuzco, ca. huancayo, ca. puno, av. Santa Rosa, ca. huancavelica, urb. san rafael, asoc. pro.viv. los pinos, urb. chant king, urb. Song of the Sun, ca. c, jr. rio ica, jr. Rio Putumayo, Jr. rio jequetepeque, jr. amazonas, jr. Quirobamba, Av. wiesse, ca. the geraniums, av. Republic of Poland, ca. razuri, av. the flowers, ca. the bulldogs, ca. the gladiolas, av. the park, ca. the bamboo, ca. the datiles, av. the alamos, av. the forest, av. the plums, av. San Martin de Porres, ca. the necklace, ca. the pile, ca. the rosary, ca. the nicks, ca. los molles, cd, san juan de lurigancho, district, terrain, urb, province, lima, canto del sol, former penal castro castro, department, avenida santa rosa, name:, districts:, section:, sjl, street los souces, edge of the hill – former castro castro, section:, hill, av. santa, parquisonias, cal., lime. the, cal. the lianas, vertice, side, ang. int., total, a-b, long., technical data table, b-c, c-d, d-e, e-f, f-g, g-a, p. of arq enrique guerrero hernández., p. of arq Adriana. rosemary arguelles., p. of arq francisco espitia ramos., p. of arq hugo suárez ramírez., living room, ambulanza, roma c, rest area, rubbed and burnished, cement floor, hall, area, corridor, main, terrazzo floor, yellow color, red color, veneer finish, yellow terrazzo, terrazzo corner , living area, kitchen, bedroom, bathroom, gym, security, changing rooms, legend, area, color, dance conte., trade, media library, education, parking, plaza, playground, bathroom m, bathroom h, deposit, court , area of exercise, multiple uses, ramp, corners with concrete pavers, accessibility ramps, general table of areas, gross area of the land, area affects contributions, public recreation area, statutory contributions table, project, area of lots, other purposes, resulting apple box, apple, lot area, apple area, cei, or, housing lots, area of local roads and gardens, area ministry of education, ministry of education, a.publica, frontal elevation, lateral elevation , isometric note, floor plan , left lateral elevation, right lateral elevation, plane: swings, plane: multiple play module, elevation, perspective, carbon steel supports, perspective point, plans: parallel bars, planes: castle, planes: lighting post with panel solar, planes: parking of bicycles with solar recharge panel, planes: benches with rainwater collector, longitudinal cut, isometric view, planes: small handrail, planes: large handrail, education, katsura tree, maple de amur, jabonero of china, banking with rainwater collector, light pole with solar panel, bicycle station with solar panel for recharge, trash can with collection center, birch, molle serrano, lavender, bedroom, passageway, cut to – a, npt, dining, living, court b – b, sh, main lift, laundry, kitchen, master bedroom, corridor, dispenser of, dispenser of tops, depos., bedroom furniture, clothing, season, box, accounting, recep cion, secretary, address, teachers room, meeting room, warehouse, dance room, children ss.hh, medical attention, music room, ss.hh girls, media library, ss.hh, hall, classrooms, shop, sports, cafeteria, terrace, offices, plans: rotating wheel, top view, floor, front view, floor plans: trash bin with storage center, dining room, passageway, dining room, dormit., bedroom, wc, storage, ticket office, confectionery, shop by department, mechanical games, gallery, trade, frigorif., restaurant, ss.hh men, ss.hh women, ss.hh d, cinema planet, ss.hh hom., locker area, promotion modules, exchange of points , soft drinks, vegetables, beers, hifratantes, waters, carts, boxes of payment, whiskey, vodka, national rum, piscos, special liquors, sangria, sparkling wines, white wines, rose wines, imported rum, jym vodka, rice, sugar, oil , flours, pastas, noodles, soups, soybean oil, milk powder, chocolate, tuna, sauces, creams, vinegars, seasonings, menestras, l eche, legumes, superior, grains, delicacies, olives, milo, cocoa, coffee, cup, chocolate, filter, herbs, mayonnaise, oats, whole, supplement, food, dietetic, cereals, fillets, preserves, formula, porridge, nutrition, pures, pop corn, fruits, dried, olive oil, food area, grated, cereal, toffee, spices, prod, food, china, canned, aluminum, trays, panettone, flour, dry, accompaniments, dry wines, strip , lockers, patio, disinfectants, groceries, detergents, office furniture, bar, disco, aerobics, stage, auditorium, circulation, general reading room, hall, inclined wall projection, computer room, reading room, lobby, library, contemporary dance center

Raw text data extracted from CAD file:

11°58'49.82''E 11°59'10.14''E 11°59'10.80''E 11°59'08,73''E 11°58'50.00''E 11°59'05.90''N 11°59'09.68''N 11°59'04.98''N 11°59'00.25''N 11°58'56.40''N AV. LIMA AV. LIMA CA. AREQUIPA CA. LIBERTAD CA. TACNA AV. LIMA HUAYRONA URB. SAN CARLOS AV. EL SOL AV. LIMA CA. JUNIN CA. PISCO CA. LIBERTAD CA. MOQUEGUA CA. TACNA CA. APURIMAC CA. TUMBES CA. CUZCO CA. HUANCAYO CA. PUNO AV. SANTA ROSA AV. LIMA CA. HUANCAVELICA 2da. ETAPA URB. SAN RAFAEL ASOC. PRO.VIV. LOS PINOS URB. CANTO REY URB. CANTO DEL SOL CA. C JR. RIO ICA JR. RIO PUTUMAYO JR . RIO JEQUETEPEQUE JR. AMAZONAS CA 75 CA 71 CA 70 CA 74 PASAJE No 6 JR. QUIROBAMBA AV. WIESSE CA. LOS GERANIOS AV. REPUBLICA DE POLONIA CA. RAZURI AV. LAS FLORES CA. LOS DOGOS CA. LAS GLADIOLAS CA. LOS GERANIOS AV. EL PARQUE AV. REPUBLICA DE POLONIA AV. WIESSE CA. LOS BAMBUES CA. LOS DATILES AV. EL PARQUE AV. LOS ALAMOS AV. EL BOSQUE AV. LOS CIRUELOS AV. SAN MARTIN DE PORRES AV. SANTA ROSA AV. SANTA ROSA AV. SANTA ROSA AV. EL BOSQUE AV. EL PARQUE AV. EL BOSQUE AV. LOS CIRUELOS AV. SAN MARTIN DE PORRES AV. REPUBLICA DE POLONIA AV. SAN MARTIN DE PORRES CA. EL COLLAR CA. LA PILA CA. EL ROSARIO AV. SANTA ROSA AV. WIESSE AV. SAN MARTIN DE PORRES CA. LAS MELLAS CA. LOS MOLLES AV. SANTA ROSA HV- 79-v HV- 30-y C.D. 375 350 325 300 325 300 275 325 300 275 350 325 375 350 325 350 325 SAN JUAN DE LURIGANCHO 300 275 300 URB. CANTO DEL SOL DISTRITO TERRENO URB PROVINCIA : : : : SAN JUAN DE LURIGANCHO LIMA CANTO DEL SOL EX PENAL CASTRO CASTRO DEPARTAMENTO LIMA : LOCALIZACION^J \H0.945x;Esc.: 1/ 50,000 UBICACION^J \H0.945x;Esc.: 1/5000 AV. SANTA ROSA SAN JUAN DE LURIGANCHO URB. CANTO DEL SOL AREA: 192,701.90 m2 PERIMETRO : 1,688.08 ml 3' 3 2' 2 LP LP PP PP V V CALLE "LOS SAUCES" 5 5 5 5 CALLE "LOS SAUCES" AVENIDA 1 5 LP LP V C SC PP PP C V PP PP AVENIDA SANTA ROSA NOMBRE : DISTRITOS : SECCION : SJL CALLE LOS SOUCES 1 - 1' BORDE DEL CERRO - EX CASTRO CASTRO TRAMO : 1' 1 5 5 5 2.40 .60 5 5 5 LP PP PP PP PP SC C V C V 5 NOMBRE : DISTRITOS : SECCION : SJL AVENIDA 1 2 - 2' BORDE DEL CERRO - EX CASTRO CASTRO TRAMO : NOMBRE : DISTRITOS : SECCION : SJL AVENIDA SANTA ROSA 3 - 3' BORDE DEL CERRO - EX CASTRO CASTRO TRAMO : \W1.72222; \T0.75000; \W0.38346; \T0.75000;L-01 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;LOCALIZACION Y UBICACION \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.45257; \T0.75000; \T0.75000;INDICADA \H0.68832x;ESC 1/250 21.00 277,17 246,74 182,27 186,57 306,62 246,03 242,74 B A C D F G 11°59'03.07" 11°58'57.27" 11°58'55.02" 11°59'14.90" 11°59'08.89" 11°59'07.57" 11°58'59.47" 11°58'49.82''E 11°59'10.14''E 11°59'10.80''E 11°59'08,73''E 11°58'50.00''E 11°59'05.90''N 11°59'09.68''N 11°59'00.25''N 11°58'56.40''N CERRO CERRO CERRO E 9.60 2.40 2.40 2.40 2.40 2.70 2.70 2.70 2.70 5 277,17 246,74 182,27 186,57 306,62 246,03 242,74 AV. SANTA PARQUISONIAS CAL. CAL. LOS A U C E S S CAL. LAS LIANAS B A C D E F G VERTICE LADO ANG. INT. A TOTAL A-B LONG. CUADRO DE DATOS TECNICOS B B-C 242,74ml C C-D 306.62ml D D-E 186,57ml 87º 92º 175º 149º 131º 121º 145º 182,27ml 277,17ml 246,74ml E G F E-F F-G G-A AREA: 192,701.90 m2 11°59'03.07" 11°58'57.27" 11°58'55.02" 11°59'14.90" 11°59'08.89" 11°59'07.57" 11°58'59.47" 900º 11°58'49.82''E 11°59'10.14''E 11°59'10.80''E 11°58'50.00''E 11°59'09.68''N 11°59'04.98''N 11°59'00.25''N 11°58'56.40''N 11°59'09.82''E 11°59'10.14''E 11°59'10.80''E 11°59'08,73''E 246,03 ml 1688.08ml 11°59'09.68''N 11°59'04.98''N 11°59'00.25''N 11°58'56.40''N 11°58'49.82''E 11°59'10.14''E 11°59'10.80''E 11°59'08,73''E 11°58'50.00''E 11°59'09.82''E 11°59'10.14''E 11°59'10.80''E CERRO CERRO 11°58'56.40''N 11°59'00.25''N 11°59'05.08''N 11°59'08.68''N 11°58'56.40''N 11°59'00.25''N 11°59'05.08''N 11°59'08.68''N CERRO \W1.91270; \T0.75000; \T0.75000;L-02 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;PERIMETRICO \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.45257; \T0.75000; \T0.75000;INDICADA AREA: 192,701.90 m2 PERIMETRO : 1,688.08 ml URB. CANTO DEL SOL \Q16;\W1.1;SUBE \Q16;\W1.1;BAJA P. de Arq. Enrique Guerrero Hernández. P. de Arq. Adrian A. Romero Arguelles. P. de Arq. Francisco Espitia Ramos. P. de Arq. Hugo Suárez Ramírez. R17,04 R17,04 R23,41 2 2 1 3 3 2 2 1 3 3 2 2 1 3 3 R6,3 5 SALA \A1;7 \A1;6 \A1;5 \A1;4 \A1;3 \A1;2 \A1;1 \A1;14 \A1;13 \A1;12 \A1;11 \A1;10 \A1;S \A1;0.50 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.12 \A1;3.44 \A1;0.39 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.08 \A1;1.60 \A1;0.08 \A1;1.23 \A1;0.08 \A1;6.63 \A1;1.52 1.601651428571415 0.0761999999999716 1.234802857142824 0.0761999999999716 6.629038862559241 1.524000000000001 0.5 0.2999999999997272 0.3000000000001819 0.2999999999997272 0.3000000000001819 0.3000000000001819 0.2999999999997272 0.3000000000001819 0.2999999999997272 0.3000000000001819 0.3000000000001819 0.2999999999997272 0.3000000000001819 0.2999999999997272 0.3000000000001819 0.1182499999999891 3.436499999999796 0.3883450000000721 0.3030732727270333 0.3030732727274881 0.3030732727270333 0.3030732727274881 0.3030732727270333 0.3030732727274881 0.3030732727270333 0.3030732727274881 0.3030732727270333 0.3030732727274881 0.3030732727274881 0.0830970000001798 \A1;0.81 \A1;0.05 \A1;0.66 \A1;0.05 \A1;0.81 \A1;0.05 \A1;2.49 \A1;2.49 \A1;0.61 \A1;0.66 \A1;1.80 \A1;1.25 \A1;6.63 \A1;1.53 \A1;1.52 \A1;0.32 \A1;0.82 \A1;0.86 \A1;0.76 \A1;0.86 6.62940000000026 1.526799183673575 1.523999999999887 0.3163077551021161 0.8173616326530464 0.8636000000001332 0.762000000000171 0.8636000000001332 0.8127999999999247 0.0507999999999811 0.6603999999999814 0.0507999999999811 0.8128000000001521 0.0507999999999811 2.488400000000183 2.489199999999983 TUBO NEGRO ESTRUCTURAL CUADRADO d 2" 0.6096000000002277 0.6603999999997541 1.799999999999727 1.249200000000201 AMBULANZA RM - 2008 ROMA C 118 ZONA DE DESCANZO EL:+0.30 NPT frotachado y bruñado Piso de cemento c/d 0.50 m HALL EL:+0.15 NPT frotachado y bruñado Piso de cemento c/d 1.00 m ZONA EL:+0.45 NPT frotachado y bruñado Piso de cemento c/d 1.00 m HALL EL:+0.15 NPT frotachado y bruñado Piso de cemento c/d 1.00 m CORREDOR EL:+0.30 NPT EL:+0.15 NPT EL:+0.30 NPT EL:+0.15 NPT EL:+0.15 NPT EL:+0.30 NPT EL:+0.45 NPT EL:+0.30 NPT PRINCIPAL EL:+0.45 NPT piso terrazo color amarillo piso terrazo color rojo rampa de 8% rampa de 8% piso terrazo color amarillo piso terrazo color amarillo Acabado enchape Sardinel C°A° H=0.20m terrazo amarillo EL:+0.15 NPT CANTONERA DE TERRAZO AREA DE ESTAR COCINA ALCOBA PRINCIPAL BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO HALL GYM seguridad vestidores LEYENDA AREA COLOR EDIFICIO DE 10P DANZA CONTE. COMERCIO MEDIOTECA EDIFICIO DE 15P EDUCACION TUBO NEGRO ESTRUCTURAL CUADRADO d 2" TUBO NEGRO ESTRUCTURAL CUADRADO 2" x 3" NP.T. +0.00 NP.T. +30.00 NP.T. +45.00 NP.T. +42.00 NP.T. +38.00 NP.T. +34.00 NP.T. +5.00 NP.T. +10.00 NP.T. +25.00 NP.T. +20.00 5 NP.T. +15.00 5 5 NP.T. +45.00 NP.T. +42.00 NP.T. +30.00 NP.T. +38.00 NP.T. +34.00 NP.T. +25.00 NP.T. +20.00 NP.T. +5.00 NP.T. +10.00 NP.T. +30.00 NP.T. +42.00 NP.T. +0.15 NP.T. +0.00 NP.T. +0.00 ESTACIONAMIENTO CAPAC. 52 \W7.83429; PATIO DE \W7.83429; MANIOBRAS NP.T. +0.15 9 10 11 12 13 15 14 16 17 18 19 20 salon para niños de 2 años salon para niños de 3 años salon para niños de 3 años salon para niños de 4 años salon para niños de 4 años salon para niños de 5 años salon para niños de 5 años PLAZA PARQUE INFANTIL BAÑO M BAÑO H DEPOSITO CANCHA DE AREA DE EJERCICIO USOS MULTIPLES BAÑO M BAÑO H DEPOSITO AREA DE EJERCICIO AREA DE EJERCICIO salon para niños de 2 años \W1.91270; \T0.75000; \W0.57394; \T0.75000;L-03 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;MASTER PLAN \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W1.88290; \T0.75000; \T0.75000;1:1000 AV. SANTA ROSA 277,17 246,74 182,27 186,57 306,62 246,03 242,74 AREA: 192,7 m2 PERIMETRO: 1,688.14 B A C D F G 11°59'03.07" 11°58'57.27" 11°58'55.02" 11°59'14.90" 11°59'08.89" 11°59'07.57" 11°58'59.47" 11°58'49.82''E 11°59'10.14''E 11°59'10.80''E 11°59'08,73''E 11°59'09.51''N 11°59'04.98''N 11°59'00.25''N 11°58'56.40''N CERRO CERRO CERRO URB. CANTO DEL SOL E 2.4 2.4 2.4 2.4 3 3 2.7 2.7 2.4 2.4 2.7 2.7 2.7 2.7 2.4 0.6 2.7 2.7 2.4 2.4 2.7 2.7 2.7 2.4 7.2 3 3.6 3.6 3 5 2.7 2.7 0.6 2.7 2.7 2.4 2.4 1.5 3.3 3.3 1.5 2.4 1.2 5.4 5.4 1.2 2.7 2.4 1.2 1.8 1.8 1.2 R17,04 R17,04 121° 131° 149° R23,41 A A B B C C D D 11.4 19.2 9.6 18.2 27.6 12.6 21 18.6 \A1;R5.00 \A1;1.20 \A1;1.20 R5.00 RAMPA RAMPA 1.200000000011642 ESQUINAS CON ADOQUINES DE CONCRETO 5 MARCO DE CONCRETO (MISMO COLOR QUE VEREDA) ACCESIBILIDAD RAMPAS LOTIZACION^J \fArial|b1|i0|c0|p34;\H0.945x;Esc.: 1/1000 \W1.94444; \T0.75000; \T0.75000;L-04 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;LOTIZACION \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.45257; \T0.75000; \T0.75000;INDICADA CUADRO GENERAL DE AREAS AREA BRUTA DEL TERRENO AREA AFECTA A APORTES AREA DE RECREACION PUBLICA PARQUE 1 PARQUE 2 CUADRO DE APORTES REGLAMENTARIOS AREA AFECTA A APORTES \W0.56104; REGLAMENTO D.S \W3.39437; 836-MML AREA DE RECREACION PUBLICA PROYECTO 192,701.90 M2 41,729.84 M2 16,287.33 M2 9,324.49 M2 6,962.84 M2 6,093.83 M2 8% 3,854.03 M2 15,416.15 M2 8.45% AREA DE LOTES 109,636.22 M2 OTROS FINES 1,770.11 M2 CUADRO DE MANZANAS RESULTANTE MANZANA N°DE LOTE AREA DE LOTE AREA DE MANZANA \W0.90447; A NP.T. +30.00 NP.T. +50.00 NP.T. +45.00 NP.T. +42.00 NP.T. +38.00 NP.T. +34.00 NP.T. +5.00 NP.T. +10.00 NP.T. +25.00 NP.T. +20.00 5 NP.T. +15.00 5 5 5 5 5 NP.T. +50.00 \A1;51.81 \A1;47.30 \A1;29.46 \A1;16.73 \A1;26.25 \A1;47.21 \A1;63.00 \A1;68.55 \A1;58.24 \A1;36.54 \A1;25.06 \A1;67.96 \A1;100.44 \A1;97.66 \A1;70.79 \A1;114.91 \A1;49.33 \A1;70.70 \A1;119.80 \A1;15.29 \A1;94.26 \A1;70.40 \A1;20.89 \A1;34.46 \A1;26.39 \A1;24.08 \A1;41.02 \A1;34.28 \A1;8.81 \A1;3.43 \A1;8.90 \A1;30.51 \A1;11.42 \A1;11.23 \A1;2.35 \A1;5.36 \A1;5.36 \A1;19.16 \A1;19.16 \A1;36.58 \A1;20.39 \A1;26.10 \A1;13.09 \A1;27.05 \A1;27.05 \A1;21.64 \A1;21.64 \A1;28.82 \A1;8.09 \A1;10.96 \A1;3.63 \A1;5.10 \A1;2.27 \A1;4.88 \A1;1.40 \A1;12.46 \A1;5.90 \A1;27.89 \A1;11.93 \A1;26.30 \A1;11.35 \A1;14.13 \A1;24.57 \A1;18.99 \A1;6.44 \A1;6.44 \A1;11.39 \A1;8.43 \A1;6.50 \A1;24.20 \A1;3.16 \A1;8.46 \A1;28.40 \A1;6.80 \A1;10.64 \A1;14.35 \A1;7.45 \A1;11.17 \A1;2.77 \A1;10.08 \A1;17.56 \A1;62.91 \A1;48.55 \A1;25.81 \A1;94.49 \A1;48.31 \A1;47.19 \A1;12.18 \A1;16.52 \A1;30.79 \A1;30.88 \A1;32.87 \A1;12.36 \A1;13.03 \A1;27.81 \A1;4.81 \A1;7.05 \A1;6.35 \A1;10.00 \A1;10.88 \A1;4.17 \A1;8.12 \A1;4.83 \A1;6.30 \A1;12.39 \A1;9.27 \A1;46.18 \A1;19.51 \A1;40.99 \A1;7.70 \A1;9.99 \A1;11.05 \A1;5.68 \A1;8.17 \A1;12.19 \A1;6.19 \A1;49.79 \A1;23.46 \A1;37.57 \A1;37.57 \A1;23.46 \A1;49.78 \A1;28.34 \A1;94.02 \A1;36.73° \A1;17.73° \A1;13.94 \A1;38.38 \A1;53.26 \A1;41.82 \A1;39.47 \A1;17.91 \A1;27.02 \A1;36.14 \A1;27.89 \A1;50.02 \A1;10.64 \A1;13.11 \A1;11.78 \A1;54.94 \A1;45.60 \A1;29.34 \A1;12.94 \A1;30.76 \A1;26.79 \A1;14.83 \A1;24.52 \A1;24.07 \A1;10.04 \A1;19.38 \A1;5.80 \A1;14.36 A:6962.8416 PARQUE 1 A:9324.4993 C.E.I. A:4656.0154 C.E.I. A:1437.8172 MZ "B" MZ "D" MZ "A" MZ "A" A:11731.7332 A:21522.7697 A:23090.5155 A:11561.3414 LOTE 1 LOTE 3 LOTE 1 LOTE 1 COMERCIO A:17578.5704 A:530.0703 A:616.2027 A:623.8442 AVENIDA "UNO" CALLE "UNO" CALLE "UNO" CALLE "UNO" AVENIDA "DOS" AVENIDA "TRES" AVENIDA "TRES" AVENIDA "TRES" AVENIDA "TRES" AVENIDA "TRES" AVENIDA "TRES" VIAS EXISTENTES \H0.68832x;ESC 1/250 2.700000000011642 2.69999999999709 2.399999999994179 2.399999999994179 5 2.69999999999709 2.69999999999709 2.400000000008731 2.399999999994179 2.400000000008731 2.399999999979627 2.69999999999709 2.700000000011642 2.69999999999709 2.399999999994179 7.200000000011642 3.0 3.600000000005821 3.599999999991269 3.000000000014552 5.0 2.700000000011642 2.69999999999709 2.399999999994179 5 2.700000000011642 2.69999999999709 2.400000000008731 2.400000000008731 LP LP LP LP LP LP LP LP LP LP PP PP V V V C SC PP PP C V PP PP PP PP PP PP PP PP PP PP PP PP SC SC B V C V C V C V C V V LP LP PP PP V V CALLE "LOS SAUCES" 1.5 3.30000000000291 3.299999999988358 1.5 2.400000000008731 PP PP V E E V 1.19999999999709 5.400000000008731 3.0 3.0 5.399999999994179 1.19999999999709 LP LP 2.69999999999709 2.400000000008731 2.700000000011642 2.69999999999709 2.400000000008731 2.400000000008731 E V E V PP PP 1.19999999999709 1.80000000000291 2.69999999999709 2.69999999999709 1.80000000000291 1.19999999999709 LP LP O.U. O.U. O.U. \W0.98048; B \W0.98048; D 1 2 3 1 LOTES VIVIENDA 67,906.35 M2 16,287.33 M2 COMERCIO 17,578.57 M2 \H0.68832x;CORTE A/A \H0.68832x;CORTE C/C \H0.68832x;CORTE B/B \H0.68832x;CORTE D/D CERRO CERRO URB. CANTO DEL SOL 11°58'49.82''E 11°59'10.14''E 11°59'10.80''E 11°59'08,73''E 11°59'09.68''N 11°59'04.98''N 11°59'00.25''N 11°58'56.40''N N B A C D E F G MZ "A" LOTE 2 MZ "B" LOTE 2 MZ "C" LOTE 1 PARQUE 2 MZ "D" LOTE 2 MZ "D" LOTE 3 \A1;188.37 \A1;6.68 \A1;4.86 \A1;4.31 \A1;5.76 \A1;6.84 \A1;13.00 \A1;1.95 \A1;8.74 \A1;3.94 \A1;10.21 \A1;4.59 \A1;3.74 \A1;4.87 \A1;10.61 \A1;7.02 \A1;118.11 \A1;118.11 \A1;12.97 \A1;6.44 \A1;12.43 \A1;5.88 \A1;6.13 \A1;14.72 \A1;28.39 \A1;10.92 \A1;9.21 \A1;9.13 \A1;18.64 \A1;17.36 \A1;14.05 \A1;36.85 \A1;36.85 \A1;8.32 \A1;12.65 \A1;12.39 \A1;6.63 \A1;36.02 \A1;14.31 \A1;13.95 \A1;12.58 \A1;36.02 \A1;25.31 \A1;10.51 \A1;43.30 \A1;23.33 \A1;13.58 \A1;24.88 \A1;107.61 \A1;15.43 \A1;3.36 \A1;17.09 \A1;2.40 \A1;2.88 \A1;8.24 \A1;2.03 \A1;6.53 \A1;3.87 \A1;3.65 \A1;7.59 \A1;1.91 \A1;15.54 \A1;120.63 \A1;120.63 \A1;7.24 \A1;7.46 \A1;5.96 \A1;5.76 \A1;11.24 \A1;2.56 AREA DE VIAS LOCALES Y JARDINES 83,065.68 M2 2% AREA MINISTERIO DE EDUCACION MINISTERIO DE EDUCACION 6,093.83 M2 3.16% A.PUBLICA 1,437.81 M2 11,731.73 M2 11,561.34 M2 24,730.88 M2 2 21,522.76 M2 9,324.49 M2 30,847.25 M2 A.PUBLICA \W1.00429; C 1 A.PUBLICA 17,578.57 M2 17,578.57 M2 1 2 3 A.PUBLICA A.PUBLICA 23,090.51 M2 4,656.01 M2 6,962.84 M2 34,709.36 M2 VIAS PROPUESTAS \H0.68832x;ESC 1/250 11.39999999999418 19.19999999999709 9.599999999991269 18.19999999999709 27.60000000000582 12.59999999999127 21.0 18.60000000000582 VIAS NORMATIVAS \H0.68832x;ESC 1/250 AVENIDA "TRES" CALLE "UNO" AVENIDA "UNO" AVENIDA "DOS" DETALLE DE ESQUINA Y RAMPA DISCAPACITADOS \H0.68832x;ESC 1/250 LOCALIZACION^J \H0.945x;Esc.: 1/ 50,000 277,17 246,74 182,27 186,57 306,62 246,03 242,74 AV. SANTA PARQUISONIAS CAL. CAL. LOS A U C E S S B A C D E F G VERTICE LADO ANG. INT. A TOTAL A-B LONG. CUADRO DE DATOS TECNICOS B B-C 242,74ml C C-D 306.62ml D D-E 186,57ml 87º 92º 175º 149º 131º 121º 145º 182,27ml 277,17ml 246,74ml E G F E-F F-G G-A AREA: 192,701.90 m2 11°59'03.07" 11°58'57.27" 11°58'55.02" 11°59'14.90" 11°59'08.89" 11°59'07.57" 11°58'59.47" 900º 11°58'56.40''N 246,03 ml 1688.08ml 11°59'09.68''N 11°59'04.98''N 11°59'00.25''N 11°58'56.40''N 11°58'49.82''E 11°59'10.14''E 11°59'10.80''E 11°59'08,73''E 11°58'50.00''E 11°59'09.82''E 11°59'10.14''E 11°59'10.80''E CERRO CERRO 11°58'56.40''N 11°59'00.25''N 11°59'05.08''N 11°59'08.68''N CERRO \W1.91270; \T0.75000; \T0.75000;L-02 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;PERIMETRICO \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.45257; \T0.75000; \T0.75000;INDICADA AREA: 192,701.90 m2 PERIMETRO : 1,688.08 ml URB. CANTO DEL SOL 11°58'49.82''E 11°59'10.14''E 11°59'10.80''E 11°59'09.58''N 11°59'04.98''N 11°59'00.25''N 11°59'09.82''E 11°59'10.14''E 11°59'10.80''E 11°59'08,73''E 11°59'00.25''N 11°59'05.08''N \A1;16.57 1.53 1.52 6.71 3.41 2.50 \A1;1.50 \A1;0.78 .75 .60 1.45 1.23 6.55 2.95 3.05 \A1;1.50 1.60 .08 1.23 .08 6.63 1.52 \A1;9.49 \A1;0.1270 \A1;0.26 \A1;0.24 2.86 \A1;0.78 1.08 \A1;4.19 .52 1.73 \A1;0.79 \A1;2.04 .47 \A1;3.60 \A1;1.50 \A1;0.78 \A1;1.50 1.96 2.35 .87 2.34 .75 2.00 .75 .86 .76 .86 .81 .05 .66 .05 .81 \A1;0.13 2.49 2.49 2.16 .69 .76 .86 .72 .05 .61 .05 .74 .70 .80 .80 1.00 .61 .66 1.80 1.25 .25 1.50 .60 .50 .30 1.80 3.44 .39 .30 1.41 1.50 .30 .60 .50 .30 .25 .08 \A1;R0.06 .50 .12 1.50 4.50 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .25 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 10.80 2.00 .40 2.10 2.34 .03 .04 .45 .04 .70 .80 2.98 1.97 1.43 1.78 5.07 5.28 1.70 \W1.91270; \T0.75000; \W0.57394; \T0.75000;L-06 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;ORNAMENTACIÓN DE PARQUES \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.45257; \T0.75000; \T0.75000;INDICADA ELEVACION FRONTAL ELEVACION LATERAL APUNTE ISOMETRICO PLANO DE PLANTA PLANO DE PLANTA ELEVACION FRONTAL ELEVACION LATERAL IZQUIERDA ELEVACION LATERAL DERECHA APUNTE ISOMETRICO 16.57350000000042 1.526799183673575 1.523999999999796 6.705599999999686 5 2.502600000000166 1.5 0.7817500000001019 0.7507514285716752 0.6000000000000001 1.449251428571006 1.23443999999945 6.553199999999925 2.952700000000187 3.047999999999957 1.5 TUBO NEGRO ESTRUCTURAL CUADRADO d 3" 1.601651428571495 0.0762000000002445 1.234802857142495 0.0762000000002445 6.629038862559537 1.523999999999796 5 5 5 0.2379999999993743 2.859850000000006 0.7817500000001019 1.081850000000122 4.188500000000204 0.5214257142855786 1.730102857143356 CADENA GALVANIZADAD DE 3/4" 0.7907693877550628 2.043404081632616 0.4691999999999098 3.597014525143095 PLANO: COLUMPIOS PLANO: MÓDULO DE JUEGOS MÚLTIPLES 1.5 0.7817500000001019 1.5 1.95906571428568 2.353491428571579 ESC 1/100 ESC 1/100 CORTE A-A´ ESC 1/250 10.8 ELEVACION 1.998138339494472 0.3965886879537721 0.8699991474946729 2.1 2.338662374922206 2.33723663932542 5 1.997529518329247 \W8.96287; TANQUE DE RECOLECCIÓN \W9.23987; DE AGUA DE LLUVIA ELEVACION PERSPECTIVA 0.0264251398308261 0.0370942309833481 0.7506258918765525 0.452813058677566 0.0369572028794209 Liston de madera de 0.03 Soportes de acero al carbono APUNTE EN PERSPECTIVA PLANO DE PLANTA ELEVACION FRONTAL PLANOS: BARRAS PARALELAS 0.8635999999998604 0.762000000000262 0.8635999999998604 0.8127999999996973 0.050800000000163 0.660399999999936 0.050800000000163 0.8127999999996973 0.1270000000004075 2.488400000000548 2.489199999999983 2.162900000000082 0.689900000000489 0.762000000000262 0.8635999999998604 0.7150999999998021 0.050800000000163 0.609599999999773 0.050800000000163 0.7366000000001804 TUBO NEGRO ESTRUCTURAL CUADRADO d 2" PLANOS : CASTILLO PLANOS: POSTE DE ALUMBRADO CON PANEL SOLAR PLANOS: ESTACIONAMIENTO DE BICICLETAS CON PANEL DE RECARGA SOLAR PLANOS: BANCAS CON COLECTOR DE AGUA DE LLUVIA 0.7000000000003639 0.7999999999992724 0.701249999999709 0.7985714285714494 2.976268456283288 1.970000000000437 5 1.425620164923021 1.778220210597647 5.068628605458071 5.27733184442659 1.701335654317518 1.0 PLANO DE PLANTA CORTE LONGUITUDINAL 0.609599999999773 0.660399999999936 1.8 1.249199999999837 5 1.5 0.5999999999992724 0.5 5 1.8 VISTA ISOMETRICA PLANO DE PLANTA CORTE LONGUITUDINAL 1.500m 3.500m 3.500m 1.500m 1.500m 1.500m 0.250m 0.250m 0.250m 0.250m 0.250m 0.250m 0.250m 0.250m 0.450m 0.450m 0.450m 0.450m 0.100m 0.300m 0.300m 0.300m 0.450m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m APUNTE ISOMETRICO PLANOS: PASAMANO PEQUEÑO PLANO DE PLANTA 1.500m 3.500m 3.500m 1.500m 1.500m 0.250m 0.250m 0.250m 0.250m 0.100m 0.300m 0.300m 0.300m 0.450m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m APUNTE ISOMETRICO PLANOS: PASAMANO GRANDE 0.450m 0.300m 0.450m 0.450m 0.450m 0.450m 0.450m 0.250m 0.250m 0.250m 0.250m 3.436499999999796 0.3883450000001176 5 1.411100000000079 5 5 0.6000000000000001 0.5 5 5 5 d 2 1/2" 5 0.5 0.1182500000002619 1.5 4.5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/250 EDUCACIÓN ÁRBOL DE KATSURA ARCE DE AMUR JABONERO DE LA CHINA BANCA CON COLECTOR DE AGUA DE LLUVIA POSTE DE LUZ CON PANEL SOLAR ESTACIÓN DE BICICLETAS CON PANEL SOLAR PARA RECARGA TACHO DE BASURA CON CENTRO DE ACOPIO ABEDUL MOLLE SERRANO POSTE DE LUZ CON PANEL SOLAR LEYENDA A A \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE .87 2.34 .75 2.00 .75 .70 .80 .80 1.00 \A1;R3.81 \A1;2.93 \A1;0.98 \A1;2.93 \A1;0.98 \A1;2.93 \A1;0.98 \A1;2.93 \A1;0.98 \A1;0.98 \A1;2.93 \A1;2.93 \A1;0.98 \A1;R0.19 \A1;R0.13 .20 .15 .49 .07 .15 .60 1.18 .15 .05 .15 \A1;0.38 .50 .06 .16 .60 1.18 \A1;0.85 \A1;0.75 .15 \A1;0.38 .75 .60 1.45 1.23 6.55 2.95 1.60 .08 1.23 .08 6.63 1.52 \A1;9.49 \A1;0.1270 \A1;0.26 \A1;0.24 2.86 \A1;0.78 1.08 \A1;4.19 .52 1.73 \A1;1.50 \A1;0.78 \A1;1.50 1.96 2.35 3.44 .39 .30 1.41 1.50 .30 .60 .50 .30 .25 .08 \A1;R0.06 .50 .12 .25 .60 1.50 .30 4.50 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .25 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .30 .25 .61 .66 1.80 1.25 .25 1.50 .60 .50 .30 1.80 .80 .08 .56 .64 .32 .08 .32 .64 2.00 .40 2.10 2.34 .03 .04 .45 .04 .70 .80 2.98 1.97 1.43 1.78 5.07 5.28 1.70 2.00 2.40 2.70 2.70 .60 2.70 2.70 2.40 2.40 1.50 3.30 3.30 1.50 7.25 27.60 2.40 21.00 9.60 2.40 2.40 2.40 2.40 2.70 2.70 2.70 2.70 NPT:+2.70 5.40 NPT:0.00 LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA LAVENDERIA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO Corte A - A NPT:+2.70 5.40 8.10 10.80 13.50 16.20 18.90 21.6 24.3 27 NPT:+ NPT:+ NPT:+ NPT:+ NPT:0.00 NPT:+ NPT:+ NPT:+ NPT:+ NPT:+ \A1;.20 \A1;2.50 \A1;27.0 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 NPT NPT:+2.70 5.40 8.10 10.80 13.50 16.20 18.90 21.6 24.3 27 NPT:+ NPT:+ NPT:+ NPT:+ NPT:+ NPT:+ NPT:+ NPT:+ NPT:+ NPT:0.00 DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO COMEDOR PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO COMEDOR COMEDOR COMEDOR COMEDOR COMEDOR COMEDOR COMEDOR COMEDOR ESTAR ESTAR ESTAR ESTAR ESTAR ESTAR ESTAR ESTAR ESTAR Corte B - B \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 NPT:+2.70 5.40 8.10 10.80 13.50 16.20 18.90 21.6 24.3 27 NPT:+ NPT:+ NPT:+ NPT:+ NPT:0.00 NPT:+ NPT:+ NPT:+ NPT:+ NPT:+ S.H. S.H. S.H. S.H. S.H. S.H. S.H. S.H. S.H. Elevacion Principal 10,77 9,23 1,59 9,52 10,82 9,39 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 11 12 LAVANDERIA LAVANDERIA LAVANDERIA LAVANDERIA Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO Pasillo Pasillo Pasillo Pasillo 20,44 20,09 20,09 20,44 21,69 10,64 9,37 10,64 21,69 A B 7,32 10,57 3,85 K v 2.0 DISPENSER DE DISPENSER DE TAPAS COCINA DEPOS. \Q16;\W1.1;SUBE \Q16;\W1.1;BAJA DN150 MUEBLES DORMITORIO ROPA DE TEMPORADA CAJA \Q16;\W1.1;SUBE \Q16;\W1.1;BAJA P-1 P-5 P-6 V-1 P-8 P-10 CONTABILIDAD N.P.T. +0.00 CONTABILIDAD N.P.T. +0.00 CONTABILIDAD N.P.T. +0.00 RECEPCION secretaria direccion sala de profesores sala de reuniones almacen sala de danza sala idiomas/tv ss.hh niños Atencion medica salon para niños de 2 años salon para niños de 3 años salon para niños de 3 años salon para niños de 4 años salon para niños de 4 años sala musica ss.hh niñas salon para niños de 5 años salon para niños de 5 años ss.hh niños ss.hh niñas Mediateca 24 23 22 21 SS.HH SS.HH Hall Mediateca 24 23 22 21 Aulas Aulas Hall Tienda Deportiva Cafeteria Terraza SS.HH SS.HH OFICINAS 3,15 2,10 0,88 2,10 0,88 0,88 0,88 2,19 0,53 1,58 2,80 0,88 0,88 0,88 0,88 0,88 0,88 0,88 0,88 0,88 0,88 5,25 2,10 1,36 0,18 2,10 0,18 1,36 2,10 0,88 2,10 1,31 3,15 1,31 3,19 1,58 0,88 0,44 1,97 3,46 1,82 2,06 1,05 1,84 CORTE A-A´ ESC 1/250 ELEVACION 1.998138339495199 0.3965886879537721 0.8699991474946729 2.1 2.338662375665081 2.337236639326147 5 1.997529518329975 \W8.96287; TANQUE DE RECOLECCIÓN \W9.23987; DE AGUA DE LLUVIA ELEVACION PERSPECTIVA 0.0264251398308261 0.0370942309833481 0.750625891875825 0.452813058677566 0.0369572028794209 Liston de madera de 0.03 Soportes de acero al carbono PLANOS: POSTE DE ALUMBRADO CON PANEL SOLAR PLANOS: ESTACIONAMIENTO DE BICICLETAS CON PANEL DE RECARGA SOLAR PLANOS: BANCAS CON COLECTOR DE AGUA DE LLUVIA 0.7000000000000001 0.8 0.701249999999709 0.7985714285714494 2.976268456283288 1.970000000001164 5 1.425620164923021 1.778220210597647 5.068628605458071 5.277331844426953 1.701335654317518 1.0 1.999999999999636 PLANO DE PLANTA ELEVACION FRONTAL ELEVACION LATERAL APUNTE ISOMETRICO 5 2.933176321348583 5 5 0.9765059477867908 5 5 2.933176321348583 5 5 5 5 0.9765059477867908 5 5 5 5 0.4945257316394418 5 5 0.6000000000000001 1.184338531744288 5 5 5 0.3794036706403858 0.4952590998451342 5 5 0.6000000000000001 5 0.8452500000003056 0.75 5 0.3809999999994034 TUBO NEGRO ESTRUCTURAL CUADRADO d 2" TUBO NEGRO ESTRUCTURAL CUADRADO 2" x 3" PLANOS: RUEDA GIRATORIA PLANO DE PLANTA ELEVACION FRONTAL ELEVACION LATERAL IZQUIERDA ELEVACION LATERAL DERECHA 0.7507514285713115 0.6000000000000001 1.44925142857137 1.234439999999813 6.553199999999925 2.952700000000187 1.601651428571495 0.0761999999998807 1.234802857142859 0.0761999999998807 6.629038862559537 1.523999999999796 5 5 5 0.2380000000002838 2.859850000000006 0.7817500000001019 1.081850000000122 4.188499999999294 0.5214257142855786 1.730102857142993 PLANO: MÓDULO DE JUEGOS MÚLTIPLES 1.5 0.7817500000001019 1.5 1.95906571428568 2.353491428571215 PLANO DE PLANTA CORTE LONGUITUDINAL 1.500m 3.500m 3.500m 1.500m 1.500m 1.500m 0.250m 0.250m 0.250m 0.250m 0.250m 0.250m 0.250m 0.250m 0.450m 0.450m 0.450m 0.450m 0.100m 0.300m 0.300m 0.300m 0.450m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m APUNTE ISOMETRICO PLANOS: PASAMANO PEQUEÑO PLANO DE PLANTA CORTE LONGUITUDINAL 1.500m 3.500m 3.500m 1.500m 1.500m 1.500m 0.250m 0.250m 0.250m 0.250m 0.250m 0.250m 0.250m 0.250m 0.100m 0.300m 0.300m 0.300m 0.450m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m 0.450m 0.300m 0.300m 0.450m 0.450m APUNTE ISOMETRICO PLANOS: PASAMANO GRANDE 0.450m 0.300m 0.450m 0.450m 0.450m 0.450m 0.450m 0.250m 0.250m 0.250m 0.250m 3.436499999999796 0.3883450000001176 5 1.411100000000079 5 5 0.6000000000000001 0.5 5 5 5 d 2 1/2" 5 0.5 0.1182500000002619 5 0.6000000000000001 1.5 5 4.5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PLANOS: BARRAS PARALELAS PLANO DE PLANTA CORTE LONGUITUDINAL 0.609599999999773 0.660399999999936 1.8 1.249200000000201 5 1.5 0.5999999999996363 0.5 5 1.8 VISTA ISOMETRICA Tubo 3" 0.8 0.0799999999991997 0.5600000000024011 5 0.3199999999989814 0.0799999999999272 0.3199999999989814 Fori de 9mm 0.6404031954069069 rete elettrosaldata 0.25 por 0.25 VISTA SUPERIOR PLANTA VISTA FRONTAL PLANOS : CESTO DE BASURA CON CENTRO DE ACOPIO ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 ESC 1/100 \W9.35099; ACOPIO DE BASURA \W1.91270; \T0.75000; \W0.57394; \T0.75000;L-05 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;ORNAMENTACIÓN DE PARQUES \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.45257; \T0.75000; \T0.75000;INDICADA ESC 1/250 A A ÁRBOL DE KATSURA ARCE DE AMUR JABONERO DE LA CHINA BANCA CON COLECTOR DE AGUA DE LLUVIA POSTE DE LUZ CON PANEL SOLAR ESTACIÓN DE BICICLETAS CON PANEL SOLAR PARA RECARGA TACHO DE BASURA CON CENTRO DE ACOPIO ABEDUL MOLLE SERRANO POSTE DE LUZ CON PANEL SOLAR LEYENDA \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE Pasillo Pasillo Cocina Elevacion Principal DORMITORIO ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR ESTAR/COMEDOR BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO PASADIZO Corte B - B NPT:+2.70 5.40 8.10 10.80 13.50 16.20 18.90 21.6 24.3 27 NPT:+ NPT:+ NPT:+ NPT:+ NPT:0.00 NPT:+ NPT:+ NPT:+ NPT:+ NPT:+ \A1;.20 \A1;2.50 \A1;27.0 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;2.50 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 15,1 12,36 6,82 5,73 7,88 5,73 6,83 12,41 15,1 2,71 1 2 3 4 5 6 7 8 9 10 Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina Cocina 14,5 LAVANDERIA LAVANDERIA LAVANDERIA LAVANDERIA Pasillo Pasillo SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO 13,64 5,36 3,5 5,36 14,52 13,64 27,55 1 2 3 4 5 6 7 8 9 10 A B B \W2.03175; \T0.75000; \T0.75000;U-08 \T0.75;MULTIFAMILIARES \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \W1.73899; \T0.75000; \T0.75000;1/200 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;ALEJANDRA BARRIOS VICENTE BELTRAN ROLANDO CARBAJAL MELISSA CHUMPITAZ WILDER DAVILA GABRIELA LAZO \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.03175; \T0.75000; \T0.75000;U-07 \T0.75;MULTIFAMILIARES \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \W1.73899; \T0.75000; \T0.75000;1/200 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;ALEJANDRA BARRIOS VICENTE BELTRAN ROLANDO CARBAJAL MELISSA CHUMPITAZ WILDER DAVILA GABRIELA LAZO \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.00000; \T0.75000; \T0.75000;U-09 \T0.75;MULTIFAMILIARES \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \W1.73899; \T0.75000; \T0.75000;1/200 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;ALEJANDRA BARRIOS VICENTE BELTRAN ROLANDO CARBAJAL MELISSA CHUMPITAZ WILDER DAVILA GABRIELA LAZO \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ Elevacion Principal 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 2.50 .20 40.50 NPT +0.00 NPT +2.70 NPT +37.80 NPT +35.10 NPT +32.40 NPT +29.70 NPT +27.00 NPT +24.30 NPT +21.60 NPT +18.90 NPT +16.20 NPT +13.5 NPT +10.8 NPT +8.10 NPT +5.40 NPT +40.50 Dormitorio 1 Dormitorio 1 Dormitorio 1 Dormitorio 1 Dormitorio 1 Dormitorio 1 Dormitorio 1 Dormitorio 1 Dormitorio 1 Dormitorio 1 Dormitorio 1 Dormitorio 1 Pasadizo Pasadizo Pasadizo Pasadizo Pasadizo Pasadizo Pasadizo Pasadizo Pasadizo Pasadizo Pasadizo Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Comedor Comedor Cocina Cocina Dormit. Dormit. Comedor Cocina Cocina Comedor Dormitorio Pasadizo Corte A - A \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;40.50 NPT +0.00 NPT +2.70 NPT +37.80 NPT +35.10 NPT +32.40 NPT +29.70 NPT +27.00 NPT +24.30 NPT +21.60 NPT +18.90 NPT +16.20 NPT +13.5 NPT +10.8 NPT +8.10 NPT +5.40 NPT +40.50 COCINA COCINA ALCOBA PRINCIPAL BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO 4,83 7.318218763162804 10.57287864192676 3,5 10,89 7,07 5,07 12,71 5,5 10,85 9,09 12,82 1 2 3 4 5 6 7 8 1 2 3 4 5 6 5,08 5,64 15,34 9,68 3,28 3.850383135513766 3,29 15,35 7,73 7,25 4,79 9,98 6,36 8,54 11.47 10,6 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Dormitorio 1 w.c. Pasadizo Corte B - B \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;2.50 \A1;.20 \A1;40.50 NPT +0.00 NPT +2.70 NPT +37.80 NPT +35.10 NPT +32.40 NPT +29.70 NPT +27.00 NPT +24.30 NPT +21.60 NPT +18.90 NPT +16.20 NPT +13.5 NPT +10.8 NPT +8.10 NPT +5.40 NPT +40.50 Deposito NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT \W9.74715; GALERIA \W0.91569; TIENDA POR DEPARTAMENTO \W7.00454; BANCO BOLETERÍA CONFITERÍA \W0.91569; TIENDA POR DEPARTAMENTO \W0.91569; TIENDA POR DEPARTAMENTO \W0.91569; TIENDA POR DEPARTAMENTO DEPOSITO DEPOSITO CONCESIÓN 6 TIENDA POR DEPARTAMENTO TIENDA POR DEPARTAMENTO DEPOSITO \W5.58400; PATIO DE COMIDAS \W9.74715; GALERIA JUEGOS MECANICOS DEPOSITO \W7.00454; BANCO \W0.91569; TIENDA POR DEPARTAMENTO \W0.91569; TIENDA POR DEPARTAMENTO \W9.74715; GALERIA \W9.74715; GALERIA \W9.74715; GALERIA GALERIA GALERIA DEPOSITO CAJA COCINA OFICIO FRIGORIF. DEPOSITO COCINA OFICIO CAJA FRIGORIF. DEPOSITO DEPOSITO DEPOSITO DEPOSITO DEPOSITO TIENDA POR DEPARTAMENTO NP.T. +0.15 NP.T. +0.00 NP.T. +0.00 NP.T. +0.15 NP.T. +0.15 RESTAURANTE RESTAURANTE ESTACIONAMIENTO CAPAC. 52 DEPOSITO SS.HH HOMBRES SS.HH MUJERES SS.HH D COCINA \W6.62275; SALA (3) \W9.64723; CINE \W6.62275; SALA (2) \W9.64723; CINE \W6.62275; SALA (1) \W9.64723; CINE \W9.74715; GALERIA \W9.74715; GALERIA \W9.74715; GALERIA SS.HH D DEPOSITO AFORO 165 P AFORO 165 P AFORO 165 P NP.T. +0.15 CONCESIÓN 2 CONCESIÓN 3 CONCESIÓN 4 CONCESIÓN 5 \W8.62537; DESCARGA \W8.43781; CISTERNA \W7.63841; CTO FUERZA \W9.57125; LIMPIEZA \W9.91509; GRUPO ELECTR. \W9.15630; DEPOSITO \W9.37151; CONTROL \W9.92499; BASURA \W7.41477; SS.HH SS.HH D SS.HH HOMBRES SS.HH MUJERES NP.T. +0.15 CINE PLANET NP.T. +0.15 NP.T. +0.15 NP.T. +0.15 DEPOSITO DEPOSITO SS.HH MUJERES SS.HH HOM. GALERIA GALERIA GALERIA GALERIA GALERIA GALERIA NP.T. +0.15 NP.T. +0.15 AREA DE CASILLEROS MODULOS DE PROMOCION CANJE DE PUNTOS 3.150000002744946 2.100000001831177 0.875000000763066 2.09973140821603 0.8750000007621566 0.875000000763066 0.8750000007621566 2.187454159296522 0.5252969540010781 1.575296986516605 2.799703017296451 0.875000000763066 0.8750000007621566 0.875000000763066 0.8750000007621566 0.875000000763066 0.875000000763066 0.8750000007621566 0.8750000007621566 0.8750000007621566 0.8750000007621566 5.250000004575668 2.100067411140117 GASEOSAS \W5.66416; SALIDA DE \W5.66416; EMERGENCIA \W9.60103; DEPOSITO\W9.60103; DE HARINA NP.T. +0.15 \W7.53991; SUPERMERCADO \W7.53991; TOTTUS \A1;COLUMNAS DE CONCRETO \A1;0.60 X 0.60 m \A1;PROYECCION DE TECHO \A1;PROYECCION DE TECHO \A1;PROYECCION DE VACIO \A1;PROYECCION DE VIGA \A1;PROYECCION DE VIGA \A1;PROYECCION DE VIGA \W8.75524; MONTACARGAS \W1.38095; \A1;SENSORES\W1.38095; \A1;ELECTRONICOS 1 2 3 4 5 6 7 VERDURAS VERDURAS CERVEZAS HIFRATANTES AGUAS VERDURAS C-1 C-1 C-1 C-1 C-1 C-1 C-1 C-1 C-1 C-1 C-1 C-1 1.355431869843414 0.1764803874921199 2.099999992991798 0.1751558637133712 1.356249995475082 2.100000001835724 0.8750000007621566 2.100000001830267 1.312499999761712 3.149981942440718 1.312499999762622 3.193718404766514 1.97422232149529 3.464949904380774 1.823369924217332 \W6.66234; INGRESO INTERNO \A1;PROYECCION DE PERGOLADO EN SUSPENCION \A1;PROYECCION DE PERGOLADO EN SUSPENCION CARRITOS CARRITOS CAJAS DE PAGO 1.57508060460259 \A1;BARANDA METALICA \A1;BARANDA METALICA Whisky Vodka Ron nacional Piscos Licores especiales Sangria Espumantes Vinos blancos Vinos rose \W0.58635; Piso de porcelanato de \W0.58635; 1.20m x 1.20m color \W0.58635; marfil - San Lorenzo 0.8750000005702532 0.4371063428061461 Ron importado Vodka jym Arroz Azucar Aceite Harinas Pastas Fideos Sopas Aceite Soya Leche polvo Chocolate Atunes Salsas Cremas Vinagres Condimentos Menestras Leche Legumbres Legumbres Arroz superior Granos Fideos Sopas Manjares Aceitunas Milo Cocoa Cafe taza chocolatada Leche Filtrantes Hierbas Mayonesas Avenas integrales Suplemento Alimenticio Dietetico Azucar Azucar Cereales Filetes Conserva Formula Papillas nutricional Pures Pop Corn Frutos secos Aceite Oliva ZONA DE COMIDAS Arroz Grated Cereal Toffes Azucar Fideos Leche Salsas Cremas Especias Prod. comida china Enlatado Fideos Aluminio Bandejas Paneton Harina Paneton Frutos Secos Acompañamientos Acompañamientos Vinos secos GONDOLA DOBLE C/CABECERA - ESTANTE EN GALBANIZADO BLANCO NP.T. +0.15 NP.T. -1.05 \W7.06754; ANDEN DE \W7.06754; DESCARGA NP.T. +0.15 C-2 \W9.37895; CUARTO DE \W9.37895; MAQUINAS \W9.37895; CUARTO DE \W9.37895; TABLEROS \W7.75380; CUARTO DE \W7.75380; BASURA Y CARTONES \W8.13406; SS.HH MUJERES \W8.03431; SS.HH HOMBRES C-2 C-2 C-2 C-2 C-2 C-2 C-2 FAJA NIVELANTE \A1;REJILLA DE \A1;EVACUACION NP.T. -0.95 \A1;TABIQUERIA h=45 Y \A1;MALLA METALICA \A1;TABIQUERIA \A1;METALICA \A1;TABIQUERIA \A1;METALICA CASILLEROS CASILLEROS \W1.69048; \A1;MESADA DE \W1.69048; \A1;GRANITO PULIDO \W1.69048; \A1;MESADA DE \W1.69048; \A1;GRANITO PULIDO \W4.51115; SERVICIO DE PERSONAL NP.T. +0.15 2.056300802132682 1.050000000914224 1.837500001603075 C-1 PATIO NP.T. +0.15 \W2.60273; Piso de ceramico de \W2.60273; 0.30m x 0.30m color \W2.60273; blanco ahumado fragua \W2.60273; color gris \W1.10411; Piso de ceramico \W1.10411; de 0.30m x 0.30m \W1.10411; color blanco-Celima \W1.10411; Piso de ceramico \W1.10411; de 0.30m x 0.30m \W1.10411; color blanco - \W1.10411; Celima \W0.44350; Piso de cemento pulido \W0.44350; color natural bruña \W0.44350; e=3mm. \W0.44350; Piso de cemento pulido \W0.44350; color natural bruña \W0.44350; e=3mm. \W0.44350; Piso de cemento pulido \W0.44350; color natural bruña \W0.44350; e=3mm. 9 10 11 12 13 15 14 16 17 18 19 20 \W2.38889; \T0.75000; \W1.05013; \T0.75000;L-010 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;CENTRO COMERCIAL Y NIDO \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA N \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.45257; \T0.75000; \T0.75000;INDICADA DESINFECTANTES ABARROTES ABARROTES ABARROTES ABARROTES DETERGENTES DESINFECTANTES \W6.62275; SALA (5) \W9.64723; CINE NP.T. +5.15 MUEBLES OFICINA AFORO 165 P NP.T. +5.15 SS.HH HOMBRES SS.HH MUJERES SS.HH D DEPOSITO \W6.62275; SALA (6) \W9.64723; CINE \W6.62275; SALA (4) \W9.64723; CINE AFORO 165 P AFORO 165 P \Q16;\W1.1;SUBE \Q16;\W1.1;BAJA BARRA DISCOTECA DISCOTECA BARRA SS.HH HOMBRES SS.HH MUJERES SS.HH D AEROBICOS \W8.23612; GIMNASIO \W3.33019; BAR CHOPERIA \W8.62916; BOWLING DEPOSITO RECEPCION HALL RECEPCION SS.HH MUJERES SS.HH HOMBRES \W1.70004; ADMINISTRACION \W5.50018; RECEPCION DEPOSITO RECEPCION SS.HH HOMBRES SS.HH MUJERES COCINA \W9.60103; DEPOSITO\W9.60103; DE HARINA \W8.75524; MONTACARGAS 1 2 3 4 5 6 7 \W1.38095; \A1;SENSORES\W1.38095; \A1;ELECTRONICOS sala musica CORTES DE NIDO \H0.68832x;ESC 1/250 PLANO DE NIDO \H0.68832x;ESC 1/250 PLANO DE PRIMER PISO \H0.68832x;ESC 1/500 PLANO DE SEGUNDO PISO \H0.68832x;ESC 1/500 COMERCIO \W6.65064; DE \W6.65064; MANIOBRAS \W2.19841; \T0.75000; \W0.85965; \T0.75000;L-011 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;CENTRO DE DANZA CONTEMPORANEA Y MEDIOTECA \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.45257; \T0.75000; \T0.75000;INDICADA 2 4 1 3 5 6 7 ESCENARIO N.P.T. -1.60 5 1 6 N.P.T. -1.90 2 2 3 6 4 3 1 7 4 5 1 2 2 7 1 N.P.T. -0.50 AUDITORIO N.P.T. -0.50 CIRCULACION 2 4 1 3 5 6 7 ESCENARIO N.P.T. -1.60 5 1 6 N.P.T. -1.90 2 2 3 6 4 3 1 7 4 5 1 2 2 7 1 N.P.T. -0.50 AUDITORIO 2 4 1 3 5 6 7 ESCENARIO N.P.T. -1.60 5 1 6 N.P.T. -1.90 2 2 3 6 4 3 1 7 4 5 1 2 2 7 1 N.P.T. -0.50 AUDITORIO N.P.T. -1.90 N.P.T. -1.90 N.P.T. -1.90 SALA DE LECTURA GENERAL Muro bajo h=0.90 SALA DE LECTURA GENERAL Muro bajo h=0.90 SALA DE LECTURA GENERAL Muro bajo h=0.90 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 hall N.P.T. +0.00 SS.HH SS.HH N.P.T. +0.00 N.P.T. +0.00 SS.HH SS.HH N.P.T. +0.00 N.P.T. +0.00 SS.HH SS.HH N.P.T. +0.00 Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 SS.HH SS.HH SS.HH SS.HH SS.HH SS.HH SALA DE COMPUTO SALA DE LECTURA Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada 8 10 9 11 12 13 14 16 15 17 18 8 10 9 11 12 13 14 16 15 17 18 8 10 9 11 12 13 14 16 15 17 18 HALL LOBBY PLANO DE PRIMER PISO \H0.68832x;ESC 1/200 PLANO DE SEGUNDO PISO \H0.68832x;ESC 1/200 PLANO DE TERCER PISO \H0.68832x;ESC 1/200 PLANO DE PRIMER PISO \H0.68832x;ESC 1/200 AUDITORIO BIBLIOTECA CENTRO DE DANZA CONTEMPORANEA PLANO DE PRIMER PISO \H0.68832x;ESC 1/200 PLANO DE SEGUNDO PISO \H0.68832x;ESC 1/200 DETALLE DE TELEFERICO \H0.68832x;ESC 1/200 VISTA Y PLANO DE TELEFERICO \H0.68832x;ESC 1/200 NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT NPT \W2.19841; \T0.75000; \W0.85965; \T0.75000;L-011 \T1.05;HABILITACION URBANA EN SAN JUAN DE LURIGANCHO \T0.85000;ALUMNOS \T0.85000;PROYECTO \T0.85000;ARQUITECTOS \T0.75000;TALLER VIII \T0.85000;CURSO \T0.75;CENTRO DE DANZA CONTEMPORANEA Y MEDIOTECA \T0.85000;PLANO \W2.92493; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA \T0.75;BARRIOS, ALEJANDRA^JCHUMPITAZ, MELISSA^JCARBAJAL , ROLANDO DAVILA,WILDER LAZO, GABRIELA VICENTE, JOSE \T1.05;ARQ. ROSA CACERES \T1.05;ARQ. YOLANDA SAENZ \W2.45257; \T0.75000; \T0.75000;INDICADA 2 4 1 3 5 6 7 ESCENARIO N.P.T. -1.60 5 1 6 N.P.T. -1.90 2 2 3 6 4 3 1 7 4 5 1 2 2 7 1 N.P.T. -0.50 AUDITORIO N.P.T. -0.50 CIRCULACION 2 4 1 3 5 6 7 ESCENARIO N.P.T. -1.60 5 1 6 N.P.T. -1.90 2 2 3 6 4 3 1 7 4 5 1 2 2 7 1 N.P.T. -0.50 AUDITORIO 2 4 1 3 5 6 7 ESCENARIO N.P.T. -1.60 5 1 6 N.P.T. -1.90 2 2 3 6 4 3 1 7 4 5 1 2 2 7 1 N.P.T. -0.50 AUDITORIO N.P.T. -1.90 N.P.T. -1.90 N.P.T. -1.90 SALA DE LECTURA GENERAL Muro bajo h=0.90 SALA DE LECTURA GENERAL Muro bajo h=0.90 SALA DE LECTURA GENERAL Muro bajo h=0.90 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 hall N.P.T. +0.00 SS.HH SS.HH N.P.T. +0.00 N.P.T. +0.00 SS.HH SS.HH N.P.T. +0.00 N.P.T. +0.00 SS.HH SS.HH N.P.T. +0.00 Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 1 2 3 4 5 6 7 8 10 9 11 12 13 14 16 15 17 18 SS.HH SS.HH SS.HH SS.HH SS.HH SS.HH SALA DE COMPUTO SALA DE LECTURA Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada Proyeccion de pared inclinada 8 10 9 11 12 13 14 16 15 17 18 8 10 9 11 12 13 14 16 15 17 18 8 10 9 11 12 13 14 16 15 17 18 HALL LOBBY PLANO DE PRIMER PISO \H0.68832x;ESC 1/200 PLANO DE SEGUNDO PISO \H0.68832x;ESC 1/200 PLANO DE TERCER PISO \H0.68832x;ESC 1/200 PLANO DE PRIMER PISO \H0.68832x;ESC 1/200 AUDITORIO BIBLIOTECA CENTRO DE DANZA CONTEMPORANEA PLANO DE PRIMER PISO \H0.68832x;ESC 1/200 PLANO DE SEGUNDO PISO \H0.68832x;ESC 1/200 DETALLE DE TELEFERICO \H0.68832x;ESC 1/200 VISTA Y PLANO DE TELEFERICO \H0.68832x;ESC 1/200 Laminas en A1 escala1/1000

Language	Spanish
Drawing Type	Full Project
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Steel, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Deck / Patio, Parking
