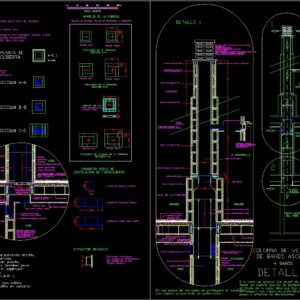

Ventilation Column DWG Section for AutoCAD

Ventilation Column DWG Section for AutoCAD

Conduit ventilation – Sections – Connections

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Square vacuum cleaner for composite shot of: intermediate parts shroud for such shot. Base piece all fabricated without reinforcement with gray white concrete decide by direction placed with special type glue, Chimney section, Concrete blocks vibrated from, Forming the base of the chimney section, Odd yarn, Spinning pair, Odd yarn, Seat of h.a., Perimeter ring with armor, Pvc pipe, Terminal piece, section, Deck plant, Factory rig, Support on solid bhv wall, wrought, For the first time, P. second, P. attic, General adjustment pipe, Individual adjustment pipe, Common conduit, Basic general conduit, Basic individual conduit, Pvc ventilation grid, Individual adjustment pipe, Basic individual conduit, ventilation grill, bathrooms, chimney, Fireplace base, Concrete block of, Perimeter armor, Concrete block of, Seat of h.a., Deck forging, graphic scale, Double ventilation duct made up of vertically arranged fiber cement components. Connection between pieces by tongue and groove. Intended to naturally ventilate two premises for each even pvc ventilation grilles in each local terminal piece to pipe pvc pipe from which it will extend to the square static vacuum cleaner that will top the ventilation column. Even filling of polyurethane foam the steps of forged the embouchure finish of the pvc tube outlet to the outside lined factory b.h.v cm. With perimeter rings of h.a. In-situ section armed with in as detailed in detailed plans., Double ducting of fiber cement ventilation, Common conduit, Basic individual conduit, Basic general conduit, Block wall, Forging support, For the first time, The individual general ducts are supported perimetrally in the forged, Embouchure made with plaster plates, Grid frame, Perimeter groove in wrought hole, Vibrated concrete bumpers, Compression layer, Armor cast, Tiled, Stuck up, Block of vibrated concrete, Individual adjustment pipe, Basic general conduit, Basic individual conduit, False plaster ceiling, Sealed with polyurethane foam, Ventilation grid pvc, Basic individual conduit, Terrazzo, Grip mortar, Encascado, wrought, Concrete slab, Check in work that the air of the grid does not circulate between the ducts the wall but the air is completely introduced into the duct, bath, cleanliness, bath, P. second, Leaning on factory wall, Concrete block of, section, Spinning pair, Odd yarn, Chimney section, Lpd metal profile on both sides of the hollow, Hollow in forged, Pvc pipe, Terminal piece, P. attic, Pvc ventilation grid, chimney, Fireplace base, Concrete block of, Perimeter armor, Concrete block of, Seat of h.a., Deck forging, See detail deck meeting with vertical facing, Concrete block of, Continuous coating of monolayer mortar, Mortar, Square vacuum cleaner for composite shot of: intermediate parts shroud for such shot. Base piece all fabricated without reinforcement with gray white concrete decide by direction placed with special type glue, Block wall, Forging support, For the first time, The individual general ducts are supported perimetrally in the forged, Embouchure made with plaster plates, Grid frame, Perimeter groove in wrought hole, Vibrated concrete bumpers, Compression layer, Armor cast, Tiled, Stuck up, Block of vibrated concrete, Individual adjustment pipe, Basic general conduit, Basic individual conduit, False plaster ceiling, Sealed with polyurethane foam, Ventilation grid pvc, Basic individual conduit, Terrazzo, Grip mortar, Encascado, wrought, Concrete slab, Check in work that the air of the grid does not circulate between the ducts the wall but the air is completely introduced into the duct, bath, cleanliness, bath, P. second, Leaning on factory wall, Lpd metal profile on both sides of the hollow, Hollow in forged, Basic individual conduit, Terrazzo, Grip mortar, Encascado, P. second, Block wall, For the first time, cleanliness, Common hall, Tiled, Stuck up, Block of vibrated concrete, Vibrated concrete bumpers, Compression layer, Armor cast, Plaster plaster, Stupid, Block of, Perimeter groove in wrought hole, Ventilation grid pvc, Lpd metal profile, Hollow in forged, Common hall, Stupid, Block of, Terrazzo skirting board, Basic individual conduit, False plaster ceiling, Grid frame, cleanliness, Embouchure made with plaster plates, Perimeter groove in wrought hole, Vibrated concrete bumpers, Compression layer, armor

Raw text data extracted from CAD file:

\A1;0.15 \A1;1.08 \A1;0.204 \A1;0.552 \A1;0.204 \A1;0.124 \A1;0.552 \A1;0.204 \A1;0.52 \A1;0.09 \A1;0.53 \A1;0.35 \A1;0.53 \A1;0.35 \A1;1.08 \A1;0.52 \A1;0.70 \A1;0.23 \A1;198+23 \A1;0.18 \A1;0.18 \A1;0.10 \A1;0.15 \A1;0.65 \A1;0.35 \A1;0.65 \A1;0.65 \A1;0.88 \A1;0.58 \A1;0.23 \A1;0.35 \A1;0.35 \A1;0.35 \A1;0.65 \A1;0.10 \A1;0.66 \A1;2.13 \A1;2.13 \A1;0.70 \A1;0.15 \A1;0.14 \A1;0.37 \A1;0.70 \A1;0.15 \A1;0.14 \A1;0.37 \A1;1.30 \A1;0.35 \A1;0.90 \A1;0.18 \A1;0.70 \A1;0.58 \A1;0.10 Aspirador estático cuadrado para tiro de 31x31cm. Compuesto de: sombrerete de 50x50cm. 4 piezas intermedias para dicho tiro. pieza base 60x60cm. todas fabricadas sin armadura con hormigón blanco o gris (color a decidir por dirección facultativa) Colocado con cola especial tipo cola-sas Formación de la chimenea SECCION B-B Bloques de Hormigón Vibrado de 15x25x50cm. y 9x25x50cm. 5 5 5 Formación de la base de la chimenea SECCIÓN C-C hilada impar hilada par hilada par hilada impar 5 5 5 5 5 5 5 5 asiento de H.A. anillo perimetral con armadura 2d12 5 5 5 5 5 tubería de PVC d30cm. pieza terminal 5 h=1.3m. A-E 1 C C SECCIÓN C-C SECCIÓN B-B PLANTA DE CUBIERTA APAREJO DE LA FÁBRICA 5 apoyo en muro de BHV de 20cm. macizo forjado P.PRIMERA P. SEGUNDA P. BUHARDILLA conducto general de ajuste conducto individual de ajuste conducto común toma doble conducto general básico conducto individual básico rejilla de ventilación de PVC conducto individual de ajuste conducto individual básico rejilla de ventilación 4 BAÑOS CHIMENEA BASE DE LA CHIMENEA bloque de hormigón de 15cm. armadura perimetral d12 bloque de hormigón de 15cm. asiento de H.A. 2d12 forjado de cubierta ESCALA GRÁFICA 200 100 0 50 150 250cm. Conducto doble de ventilación integrado por piezas de fibrocemento Uralita, dispuestas verticalmente. unión entre piezas por machihembrado. Destinado a ventilar de forma natural dos locales por cada planta, incluso rejillas de ventilacón de PVC en cada local y pieza terminal para embocar tubo de pvc de d30cm. que se prolongará hasta el aspirador estático cuadrado que coronará la columna de ventilación. Incluso relleno de espuma de poliuretano los pasos de forjado y la embocadura y remate del tubo de PVC de d30cm. Salida al exterior revestida de fábrica de B.H.V de 15 cm. con anillos perimetrales de H.A. in situ (de sección 15x10 armado con 2d16 en celosía) según se detalla en planos de detalles. CONDUCTO DOBLE DE VENTILACIÓN DE FIBROCEMENTO conducto común toma doble conducto individual básico conducto general básico 5 5 5 5 5 5 muro de bloque de 20cm. apoyo en forjado (4cm.) P.PRIMERA LOS CONDUCTOS GENERAL E INDIVIDUAL SE APOYAN PERIMETRALMENTE EN EL FORJADO 5 5 5 embocadura realizada con planchas de escayola marco de rejilla zuncho perimetral en hueco del forjado bovedilla de hormigón vibrado capa de compresión armadura de reparto alicatado mortero-cola enfoscado bloque de hormigón vibrado 6cm. conducto individual de ajuste conducto general básico conducto individual básico conducto individual básico falso techo de escayola sellado con espuma de poliuretano rejilla de PVC ventilación > 200cm2. conducto individual básico terrazo (e=2cm.) mortero de agarre encascado (4cm.) forjado 25+5cm. durmiente de hormigón en masa 5cm. Comprobar en obra que el aire de la rejilla no circula entre los conductos y el muro de bloque, sino que el aire se introduce completamente en el conducto BAÑO ASEO ASEO BAÑO P. SEGUNDA apoyado en muro de fábrica bloque de hormigón de 9cm. A A B B SECCIÓN A-A 5 5 5 hilada par hilada impar 5 5 Formación de la chimenea SECCION A-A perfíl metálico LPD 5058 en ambos flancos del hueco HUECO EN FORJADO 5 5 5 tubería de PVC d30cm. pieza terminal P. BUHARDILLA rejilla de ventilación de PVC CHIMENEA BASE DE LA CHIMENEA bloque de hormigón de 15cm. armadura perimetral d12 bloque de hormigón de 15cm. asiento de H.A. 2d12 forjado de cubierta * ver detalle encuentro de cubierta con paramento vertical bloque de hormigón de 9cm. revestimiento continuo de mortero monocapa 1,5cm mortero enfoscado y fratasado 1,5cm Aspirador estático cuadrado para tiro de 31x31cm. Compuesto de: sombrerete de 50x50cm. 4 piezas intermedias para dicho tiro. pieza base 60x60cm. todas fabricadas sin armadura con hormigón blanco o gris (color a decidir por dirección facultativa) Colocado con cola especial tipo cola-sas muro de bloque de 20cm. apoyo en forjado (4cm.) P.PRIMERA LOS CONDUCTOS GENERAL E INDIVIDUAL SE APOYAN PERIMETRALMENTE EN EL FORJADO 5 5 5 embocadura realizada con planchas de escayola marco de rejilla zuncho perimetral en hueco del forjado bovedilla de hormigón vibrado capa de compresión armadura de reparto alicatado mortero-cola enfoscado bloque de hormigón vibrado 6cm. conducto individual de ajuste conducto general básico conducto individual básico conducto individual básico falso techo de escayola sellado con espuma de poliuretano rejilla de PVC ventilación > 200cm2. conducto individual básico terrazo (e=2cm.) mortero de agarre encascado (4cm.) forjado 25+5cm. durmiente de hormigón en masa 5cm. Comprobar en obra que el aire de la rejilla no circula entre los conductos y el muro de bloque, sino que el aire se introduce completamente en el conducto BAÑO ASEO ASEO BAÑO P. SEGUNDA apoyado en muro de fábrica perfíl metálico LPD 5058 en ambos flancos del hueco HUECO EN FORJADO 5 5 conducto individual básico terrazo (e=2cm.) mortero de agarre encascado (4cm.) P. SEGUNDA muro de bloque de 20cm. P.PRIMERA ASEO PASILLO COMÚN alicatado mortero-cola enfoscado bloque de hormigón vibrado 6cm. 5 bovedilla de hormigón vibrado capa de compresión armadura de reparto enlucido de yeso enfoscado y fratasado bloque de 15cm. zuncho perimetral en hueco del forjado rejilla de PVC ventilación > 200cm2. perfíl metálico LPD 5058 HUECO EN FORJADO 5 PASILLO COMÚN enfoscado y fratasado bloque de 9cm. rodapié de terrazo 8x2cm. conducto individual básico falso techo de escayola marco de rejilla ASEO embocadura realizada con planchas de escayola zuncho perimetral en hueco del forjado bovedilla de hormigón vibrado capa de compresión armadura de reparto terrazo (e=2cm.) mortero de agarre encascado (4cm.) forjado 25+5cm. rejilla de ventilación de PVC colocada de frente 1 DETALLE 1 DETALLE 2 CORTE LONGITUDINAL DETALLE 2 CORTE TRANSVERSAL ESCALA GRÁFICA 200 100 0 50 150 250cm. PLANTA BUHARDILLA PLANTA SEGUNDA PLANTA PRIMERA 1.30 bloque de hormigón de 15cm. 5 198+23 5 5 5 5 P.SEGUNDA bloque de hormigón vibrado 6cm. BAÑO ASEO ARMARIO ARMARIO 2 5 conducto individual básico conducto individual básico conducto común toma doble alicatado mortero-cola enfoscado bloque de hormigón vibrado 6cm. falso techo de escayola 5 COLUMNA DE VENTILACIÓN DE BAÑOS ASCENSOR 4 BAÑOS DETALLES sellado con espuma de poliuretano A la hora de colocar los shunt de fibrocemento hay que tener en cuenta que no se enchufarán los conductos hasta el fondo de la copa, sino que hay que prever unos 5mm. de holgura con topes de poliestireno expandido, cartón, papel, a efectos de dilataciones En los pasos de forjados se protegerá el conducto con espuna proyectada de poliuretano fijación del tubo con espuma de poliuretano 1/20 CIRCULACIÓN DEL AIRE tubería de PVC d11cm. ventilación forzada mecánicamente con compuerta antirretorno Extractor extraplano con compuerta antirretorno Tipo DECOR-100 de S&P (Caudal 100m3/h.) 0.10 EXTRACTOR MECÁNICO tubería de PVC d11cm. Extractor extraplano con compuerta antirretorno Tipo DECOR-100 de S&P (Caudal 100m3/h.) BAÑO 5

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete
Measurement Units
Footprint Area
Building Features	Fireplace, Deck / Patio, Car Parking Lot
Tags	autocad, column, conduit, connections, construction details section, cut construction details, DWG, section, sections, ventilation
