Water Reservoir DWG Full Project for AutoCAD

Water Reservoir DWG Full Project for AutoCAD

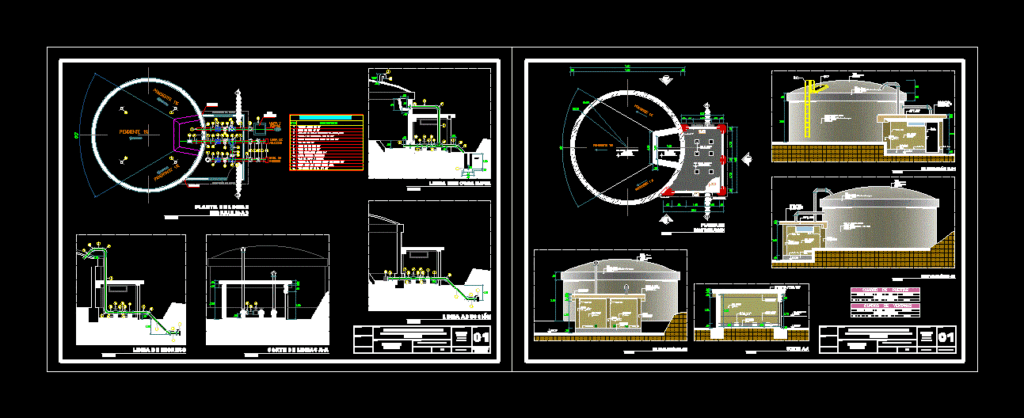

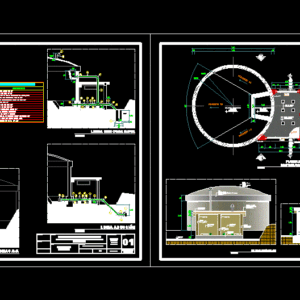

The project consists of the design of a water reservoir supported 100 m3. The development of the architectural plan shown; sections and elevations; overflow lines detail; income and adduction .

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Metered, description, Hydraulic installations, item, Stainless steel tubing, Bb hfd elbow, Tee bb hfd, Hfd bb gate valve, Self-supporting union cuts bb hfd, Nipple sch breaks water, Bb hfd elbow, Suction cup stainless steel, Stainless steel ventilation tube stainless steel, Nipple bb sch, Overflow box, Nipple bb sch, Nipple sch breaks water, Nipple bb sch, Nipple bb sch, Nipple bb sch, Electromagnetic flowmeter, Nipple schbb, Hfd transition, Nipple bb sch, Nipple sch, Nipple sch, Nipple sch breaks water, Concrete anchor support, Transition hdf bb, Nipple bb hfd, Protector filter, Nipple bb sch, your B. Pvc drainage, drawing:, design:, date:, reviewed:, Code of the plane:, approved:, scale:, Of sheet:, plane of:, description:, draft:, date, Rev., description, Approved, revised, Cars, December, Drinking water system, General works projected reservoir hydraulic installations, Region amazonas manages bagua, Integrated project of the potable sewage system of the locality of bagua, Indicated, Gs.s.r.b., Ricardo martin enriquez l., Guillermo bustamante v., project manager:, Wilder r. Mendoza h., Metered, description, Hydraulic installations, item, Stainless steel tubing, Bb hfd elbow, Tee bb hfd, Hfd bb gate valve, Self-supporting union cuts bb hfd, Nipple sch breaks water, Bb hfd elbow, Suction cup stainless steel, Stainless steel ventilation tube stainless steel, Nipple bb sch, Overflow box, Nipple bb sch, Nipple sch breaks water, Nipple bb sch, Nipple bb sch, Nipple bb sch, Electromagnetic flowmeter, Nipple schbb, Hfd transition, Nipple bb sch, Nipple sch, Nipple sch, Nipple sch breaks water, Concrete anchor support, Transition hdf bb, Nipple bb hfd, Protector filter, Nipple bb sch, your B. Pvc drainage, drawing:, design:, date:, reviewed:, Code of the plane:, approved:, scale:, Of sheet:, plane of:, description:, draft:, date, Rev., description, Approved, revised, Cars, December, Drinking water system, General works projected reservoir hydraulic installations, Region amazonas manages bagua, Integrated project of the potable sewage system of the locality of bagua, Indicated, Gs.s.r.b., Ricardo martin enriquez l., Guillermo bustamante v., project manager:, Wilder r. Mendoza h., Sedapal, Definitive expansion works improvement of the sewerage drinking water system for the manchay creek district of pachacamac, Approved, revised, description, flat:, scale:, reviewed:, Rev., date, Potable water service, date:, Cadista:, approved:, General works, Projected reservoir, topography, code, specialty, Run, reviewed, scale, approved, date, cartoonist, Consortium abengoa, Metered, description, Hydraulic installations, item, Stainless steel tubing, Bb hfd elbow, Tee bb hfd, Hfd bb gate valve, Self-supporting union cuts bb hfd, Nipple sch breaks water, Bb hfd elbow, Suction cup stainless steel, Stainless steel ventilation tube stainless steel, Nipple bb sch, Overflow box, Nipple bb sch, Nipple sch breaks water, Nipple bb sch, Nipple bb sch, Nipple bb sch, Electromagnetic flowmeter, Nipple schbb, Hfd transition, Nipple bb sch, Nipple sch, Nipple sch, Nipple sch breaks water, Concrete anchor support, Transition hdf bb, Nipple bb hfd, Protector filter, Nipple bb sch, your B. Pvc drainage, Npt, description, Hydraulic installations, item, Stainless steel tubing, Nipple bb sch, Concrete anchor support, Hfd bb gate valve, Self-supporting union cuts bb hfd, Bb hfd elbow, Ventilation tube steel, Stainless steel mesh, Tee bb hfd, Overflow box, Stainless steel suction cup, Overflow clean, Line of adduction, Line of income, Ceiling projection, meeting, box, pending, Arq. Jocio asto alvarado, sheet, Revised approved:, draft:, date:, flat:, made by:, scale:, July, specialty:, Hydraulic installations, address:, Ing. Rafael morales sánchez, Location:, applicant:, observations:, Ceiling projection, line, Esc., Line adduction, Esc., Line of income, Esc., Line cutting, Esc., Hydraulic lines plant, Esc., Construction of the supported water reservoir of aa.hh. With you Peru Huaral Lima, Blind steel flange breaks water, Bb transition of faith. Pvc, sheet, Arq. Jocio asto alvarado, Revised approved:, draft:, date:, July, scale:, specialty:, flat:, made by:, Architecture details, architecture, address:, applicant:, Ing. Rafael morales sánchez, Location:, observations:, Construction of the supported water reservoir of aa.hh. With you Peru Huaral Lima, Ceiling projection, pending, Entrance mouth, Reinforced concrete wall internal finish: tarrajeo waterproofing two layers. External finish:, Sea ladder, Ceiling finish with brick pastry with mortar c: h, Distribution plant, Esc., Exterior finished ceiling:, Internal finished beam: tar

Raw text data extracted from CAD file:

±0.00 ±0,00 METRADO DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 15 22 20 25 31 29 34 TUBERIA ACERO BB d200 L=4.50m CODO 90° BB HFD d200mm TEE BB HFD d200x200mm VALVULA DE COMPUERTA HFD BB d200mm UNION AUTOPORTANTE CORTA BB HFD d200mm NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.84mm CODO 45° BB HFD d200mm CANASTILLA DE SUCCION ACERO INOXIDABLE d200mm TUBO VENTILACION ACERO C/MALLA METALICA INOXIDABLE d150mm h=0.50mm NIPLE BB SCH 40 d200mm L=0.85m NIPLE BB SCH 40 d200mm L=0.30m CAJA DE LIMPIA Y REBOSE NIPLE BB SCH 40 d200mm L=1.00m NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=2.62m NIPLE BB SCH 40 d200mm L=5.65m 1 4 1 3 5 1 7 1 4 1 4 1 1 5 1 1 NIPLE BB SCH 40 d200mm L=0.50m 16 NIPLE BB SCH 40 d200mm L=0.50m 1 6 MEDIDOR DE CAUDAL ELECTROMAGHETICO d200mm 1 11 NIPLE SCH 40 BB d200mm L=1.30m 3 12 TRANSICION BRIDA-CAMPANA d200mm HFD 1 14 NIPLE BB SCH 40 d200mm L=2.00m 1 32 NIPLE SCH 40 d200mm L=2.45m 1 33 NIPLE SCH 40 d200mm L=2.62m 1 35 NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.75m 1 37 ANCLAJE DE APOYO CONCRETO f'c=175Kg/cm2 40 TRANSICION HDF BB A PVC-UF d200mm 1 42 2 NIPLE BB HFD d200mm L=1.30mm 38 FILTRO DE PROTECTOR d200mm 1 41 NIPLE BB SCH 40 d200mm L=1.01m 1 43 1 TUB. DRENAJE PVC d2" L=4.00mm 6 DIBUJO: DISEÑO: FECHA: REVISADO: CODIGO DEL PLANO: APROBADO: ESCALA: N° DE LAMINA: PLANO DE: DESCRIPCIÓN: PROYECTO: \W0.8; 1/1 FECHA REV. N° DESCRIPCION APROBO REVISO CARS DICIEMBRE 2009 AP-13 SISTEMA DE AGUA POTABLE OBRAS GENERALES RESERVORIO PROYECTADO RP-01 V=500m3 INSTALACIONES HIDRAULICAS REGION AMAZONAS GERENCIA SUB-REGIONAL BAGUA \W7.94752; PROYECTO INTEGRADO DEL SISTEMA DE AGUA POTABLE \W7.44869; Y ALCANTARILLADO DE LA LOCALIDAD DE BAGUA INDICADA \W4.54332; G.S.R.B. \W4.73352; \W0.60000x;ING. RICARDO MARTIN ENRIQUEZ L. \W6.71190; \W0.60000x;CIP: 110183 \W3.15969; \W0.60000x;ING. GUILLERMO BUSTAMANTE V. \W5.60365; \W0.60000x;CIP: 85148 JEFE DE PROYECTO: \W5.50367; \W0.60000x;ING. WILDER R. MENDOZA H. \W6.12088; \W0.60000x;CIP: 61286 HI-02 METRADO DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 15 22 20 25 31 29 34 TUBERIA ACERO BB d200 L=4.50m CODO 90° BB HFD d200mm TEE BB HFD d200x200mm VALVULA DE COMPUERTA HFD BB d200mm UNION AUTOPORTANTE CORTA BB HFD d200mm NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.84mm CODO 45° BB HFD d200mm CANASTILLA DE SUCCION ACERO INOXIDABLE d200mm TUBO VENTILACION ACERO C/MALLA METALICA INOXIDABLE d150mm h=0.50mm NIPLE BB SCH 40 d200mm L=0.85m NIPLE BB SCH 40 d200mm L=0.30m CAJA DE LIMPIA Y REBOSE NIPLE BB SCH 40 d200mm L=1.00m NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=2.62m NIPLE BB SCH 40 d200mm L=5.65m 1 4 1 3 5 1 7 1 4 1 4 1 1 5 1 1 NIPLE BB SCH 40 d200mm L=0.50m 16 NIPLE BB SCH 40 d200mm L=0.50m 1 6 MEDIDOR DE CAUDAL ELECTROMAGHETICO d200mm 1 11 NIPLE SCH 40 BB d200mm L=1.30m 3 12 TRANSICION BRIDA-CAMPANA d200mm HFD 1 14 NIPLE BB SCH 40 d200mm L=2.00m 1 32 NIPLE SCH 40 d200mm L=2.45m 1 33 NIPLE SCH 40 d200mm L=2.62m 1 35 NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.75m 1 37 ANCLAJE DE APOYO CONCRETO f'c=175Kg/cm2 40 TRANSICION HDF BB A PVC-UF d200mm 1 42 2 NIPLE BB HFD d200mm L=1.30mm 38 FILTRO DE PROTECTOR d200mm 1 41 NIPLE BB SCH 40 d200mm L=1.01m 1 43 1 TUB. DRENAJE PVC d2" L=4.00mm 6 DIBUJO: DISEÑO: FECHA: REVISADO: CODIGO DEL PLANO: APROBADO: ESCALA: N° DE LAMINA: PLANO DE: DESCRIPCIÓN: PROYECTO: \W0.8; 1/1 FECHA REV. N° DESCRIPCION APROBO REVISO CARS DICIEMBRE 2009 AP-13 SISTEMA DE AGUA POTABLE OBRAS GENERALES RESERVORIO PROYECTADO RP-01 V=500m3 INSTALACIONES HIDRAULICAS REGION AMAZONAS GERENCIA SUB-REGIONAL BAGUA \W7.94752; PROYECTO INTEGRADO DEL SISTEMA DE AGUA POTABLE \W7.44869; Y ALCANTARILLADO DE LA LOCALIDAD DE BAGUA INDICADA \W4.54332; G.S.R.B. \W4.73352; \W0.60000x;ING. RICARDO MARTIN ENRIQUEZ L. \W6.71190; \W0.60000x;CIP: 110183 \W3.15969; \W0.60000x;ING. GUILLERMO BUSTAMANTE V. \W5.60365; \W0.60000x;CIP: 85148 JEFE DE PROYECTO: \W5.50367; \W0.60000x;ING. WILDER R. MENDOZA H. \W6.12088; \W0.60000x;CIP: 61286 HI-03 sedapal \W0.95;ESTUDIO DEFINITIVO DE OBRAS DE AMPLIACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y ALCANTARILLADO PARA LA QUEBRADA DE MANCHAY DISTRITO DE PACHACAMAC APROBÓ REVISÓ DESCRIPCIÓN PLANO: ESCALA: REVISADO: REV. N° FECHA SERVICIO DE AGUA POTABLE Y ALCANTARILLADO DE LIMA FECHA: CADISTA: APROBADO: OBRAS GENERALES RESERVORIO PROYECTADO TOPOGRAFIA CODIGO ESPECIALIDAD EJEC REVISADO ESCALA APROBADO FECHA DIBUJANTE CONSORCIO ABENGOA METRADO DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 15 22 20 25 31 29 34 TUBERIA ACERO BB d200 L=4.50m CODO 90° BB HFD d200mm TEE BB HFD d200x200mm VALVULA DE COMPUERTA HFD BB d200mm UNION AUTOPORTANTE CORTA BB HFD d200mm NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.84mm CODO 45° BB HFD d200mm CANASTILLA DE SUCCION ACERO INOXIDABLE d200mm TUBO VENTILACION ACERO C/MALLA METALICA INOXIDABLE d150mm h=0.50mm NIPLE BB SCH 40 d200mm L=0.85m NIPLE BB SCH 40 d200mm L=0.30m CAJA DE LIMPIA Y REBOSE NIPLE BB SCH 40 d200mm L=1.00m NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=2.62m NIPLE BB SCH 40 d200mm L=5.65m 1 4 1 3 5 1 7 1 4 1 4 1 1 5 1 1 NIPLE BB SCH 40 d200mm L=0.50m 16 NIPLE BB SCH 40 d200mm L=0.50m 1 6 MEDIDOR DE CAUDAL ELECTROMAGHETICO d200mm 1 11 NIPLE SCH 40 BB d200mm L=1.30m 3 12 TRANSICION BRIDA-CAMPANA d200mm HFD 1 14 NIPLE BB SCH 40 d200mm L=2.00m 1 32 NIPLE SCH 40 d200mm L=2.45m 1 33 NIPLE SCH 40 d200mm L=2.62m 1 35 NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.75m 1 37 ANCLAJE DE APOYO CONCRETO f'c=175Kg/cm2 40 TRANSICION HDF BB A PVC-UF d200mm 1 42 2 NIPLE BB HFD d200mm L=1.30mm 38 FILTRO DE PROTECTOR d200mm 1 41 NIPLE BB SCH 40 d200mm L=1.01m 1 43 1 TUB. DRENAJE PVC d2" L=4.00mm 6 60° .75 .60 .40 .50 .15 .20 .25 .28 .05 0.50 1.00 .60 .80 .10 .50 .25 1.36 .35 .25 .20 .25 2.05 .20 .10 .40 1.80 1.00 1.00 2.09 .35 1.50 1.50 .34 .44 1.20 .55 .25 2.77 .25 1.775 .25 1.775 .25 4.30 .53 .96 1.20 1.00 .25 3.94 .25 7.00 .25 7.50 60° .05 .20 2.00 .50 2.70 .85 .50 .20 .30 .05 .20 2.00 .30 .50 2.70 .05 .20 .25 1.75 .30 .05 .20 .25 1.75 .30 ± 0.00 NPT .10 1.70 .40 R3.75 R3.50 2.10 .25 DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 TUBERIA ACERO BB d6" NIPLE BB SCH 40 Ø6" ANCLAJE DE APOYO CONCRETO f'c=175KG/CM2 VALVULA DE COMPUERTA HFD BB Ø6" UNION AUTOPORTANTE CORTA BB HFD Ø6" CODO 90° BB HFD Ø6" CODO 45° BB HFD Ø6" TUBO VENTILACIÓN ACERO Ø4" MALLA METALICA INOXIDABLE 6 TEE BB HFD Ø6" 11 CAJA DE LIMPIA Y REBOSE 12 CANASTILLA DE SUCCIÓN ACERO INOXIDABLE Ø6" \W4.02236; LIMPIA Y \W4.35570; REBOSE \W3.80808; LINEA DE \W3.80808; ADUCCIÓN \W3.80808; LINEA DE \W4.11760; INGRESO \W3.35307; PROYECCIÓN DE TECHO JUNTA 1" JUNTA 1" \W5.82641; CAJA \W5.82641; 0.60x0.60m 5 \W2.63892; PENDIENTE 1% \W2.63892; PENDIENTE 1% \W2.63892; PENDIENTE 1% \W5.28109; ARQ. JOCIO ASTO ALVARADO LÁMINA N°: 01 REVISADO Y APROBADO: PROYECTO: FECHA: PLANO: REALIZADO POR: ESCALA: \W3.62937; 1/50 \W8.15391; JULIO 2014 ESPECIALIDAD: \W2.80533; INSTALACIONES \W2.80533; HIDRAULICAS \W7.07733; INSTALACIONES \W8.23906; HIDRAULICAS DIRECCIÓN: \W5.54122; ING. RAFAEL \W5.54122; MORALES \W5.54122; SÁNCHEZ \W7.09792; (CIP 48294) UBICACIÓN: SOLICITANTE: OBSERVACIONES: \W3.35307; PROYECCIÓN DE TECHO \W9.66954; LINEA REBOSE/LIMPIA ESC. 1/50 \W9.02576; LINEA ADUCCIÓN ESC. 1/50 \W7.56975; LINEA DE INGRESO ESC. 1/50 \W5.00001; CORTE DE LINEAS A-A ESC. 1/50 A A \W7.39057; PLANTA DE LINEAS \W7.39057; HIDRAULICAS ESC. 1/50 1 7 1 5 5 5 5 1 5 2 4 3 2 5 2 3 6 8 1 1 5 5 5 5 0.50 10 9 5 5 5 11 12 5 5 2 2 2 2 4 5 6 1 3 3 1 5 8 7 7 1 1 2 2 2 2 4 5 1 6 3 3 4 2 5 5 5 5 5 5 5 5 5 5 5 \W5.17865; CONSTRUCCIÓN DEL RESERVORIO APOYADO DE \W5.17865; AGUA POTABLE DE 100 M3 DEL AA.HH. CONTIGO PERÚ \W5.17865; HUARAL - LIMA A A 4 4 4 4 6 6 6 1 2 2 2 2 2 2 2 2 2 1 8 11 1 5 5 5 5 2 12 2 1 1 3 3 3 3 3 3 7 9 9 9 9 2 2 8 8 14 13 BRIDA CIEGA DE ACERO ROMPE AGUA 14 TRANSICIÓN BB DE fe. PVC Ø6" 8 8 14 2 2 5 8 8 14 2 2 5 LÁMINA N°: \W5.28109; ARQ. JOCIO ASTO ALVARADO REVISADO Y APROBADO: 01 PROYECTO: FECHA: \W8.15391; JULIO 2014 \W3.62937; 1/50 ESCALA: ESPECIALIDAD: PLANO: REALIZADO POR: \W7.21393; ARQUITECTURA \W8.90723; Y DETALLES \W3.07853; ARQUITECTURA DIRECCIÓN: SOLICITANTE: \W5.54122; ING. RAFAEL \W5.54122; MORALES \W5.54122; SÁNCHEZ \W7.09792; (CIP 48294) UBICACIÓN: OBSERVACIONES: \W5.17865; CONSTRUCCIÓN DEL RESERVORIO APOYADO DE \W5.17865; AGUA POTABLE DE 100 M3 DEL AA.HH. CONTIGO PERÚ \W5.17865; HUARAL - LIMA 13 13 13 13 \W3.35307; PROYECCIÓN DE TECHO 5 5 5 5 \W6.14743; PENDIENTE 1% \W6.14743; PENDIENTE 1% \W6.14743; PENDIENTE 1% 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2.10 - 1.00 P1 0.40 1.70 1.20 V1 0.40 1.70 1.20 V1 Boca de Ingreso MURO DE CONCRETO ARMADO Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado Escalera Marinero Acabado de techo con ladrillo pastelero con Mortero C:H 1:5 C/JUNTAS 1.5cm 5 5 5 5 5 5 5 \W8.52762; PLANTA DE \W6.66997; DISTRIBUCIÓN ESC. 1/50 E3 E2 E1 5 TECHO Acabado Externo: Solaqueado VIGA Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado 5 Contrazócalo con cemento pulido Muro acabado pintura latex p/exterior Bruña 1cm Bruña 1cm Puerta Metálica Acabado pintura latex p/exterior Columna acabado pintura latex p/exterior Bruña 1cm MURO DE CONCRETO ARMADO Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado TECHO Acabado Interno: Tarrajeo Acabado Externo: Solaqueado VIGA Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado Contrazócalo con cemento pulido Bruña 1cm Muro acabado pintura latex p/exterior Bruña 1cm Bruña 1cm Columna acabado pintura latex p/exterior Columna acabado pintura latex p/exterior Acabado pintura latex p/exterior Acabado de techo con ladrillo pastelero con Mortero C:H 1:5 C/JUNTAS 1.5cm 5 5 5 5 \W8.65732; ELEVACIÓN E-01 ESC. 1/50 \W8.46096; ELEVACIÓN E-02 ESC. 1/50 N.P.T.= +0.10 PISO ACABADO SEMI PULIDO N.P.T.= +/-0.00 01 N.P.T.= +0.77 TECHO Acabado Interno: Tarrajeo Acabado Externo: Solaqueado VIGA Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado Contrazócalo con cemento pulido Muro acabado pintura latex p/exterior Muro acabado pintura latex p/exterior Acabado pintura latex p/exterior Acabado de techo con ladrillo pastelero con Mortero C:H 1:5 C/JUNTAS 1.5cm Bruña 1cm Bruña 1cm Bruña 1cm Bruña 1cm Columna acabado pintura latex p/exterior Columna acabado pintura latex p/exterior Columna acabado pintura latex p/exterior 5 5 5 5 5 5 5 5 5 5 5 5 NIVEL DE PISO TERMINADO DE RESERVORIO NPT +/-0.00 NPT +0.77 Contrazócalo con cemento pulido Muro acabado pintura latex p/interior Acabado pintura latex p/interior Acabado pintura latex p/interior 5 5 5 Acabado de techo con ladrillo pastelero con Mortero C:H 1:5 C/JUNTAS 1.5cm NPT +0.10 Dado de concreto f'c=175kg/cm2 5 5 5 \W8.45667; ELEVACIÓN E-03 ESC. 1/50 \W8.75724; CORTE A-A ESC. 1/50 Dado de concreto f'c=175kg/cm2 PISO ACABADO IMPERMEABILIZADO A DOS CAPAS PISO ACABADO IMPERMEABILIZADO A DOS CAPAS N.P.T.= +0.27 ANCHO 1.00 P1 ALTO 01 CANT. CUADRO DE PUERTAS CASETA DE RESERVORIO MATERIAL TIPO 2.10 UNA HOJA METÁLICA ANCHO CUADRO DE VENTANAS ALFEIZER ALTO MATERIAL CANT. 1.20 V1 1.70 0.40 METÁLICA 02 CASETA DE RESERVORIO Junta 1" Junta 1" NPT +/-0.00 NPT +/-0.00 NPT +/-0.00 5 METRADO DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 15 22 20 25 31 29 34 TUBERIA ACERO BB d200 L=4.50m CODO 90° BB HFD d200mm TEE BB HFD d200x200mm VALVULA DE COMPUERTA HFD BB d200mm UNION AUTOPORTANTE CORTA BB HFD d200mm NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.84mm CODO 45° BB HFD d200mm CANASTILLA DE SUCCION ACERO INOXIDABLE d200mm TUBO VENTILACION ACERO C/MALLA METALICA INOXIDABLE d150mm h=0.50mm NIPLE BB SCH 40 d200mm L=0.85m NIPLE BB SCH 40 d200mm L=0.30m CAJA DE LIMPIA Y REBOSE NIPLE BB SCH 40 d200mm L=1.00m NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=2.62m NIPLE BB SCH 40 d200mm L=5.65m 1 4 1 3 5 1 7 1 4 1 4 1 1 5 1 1 NIPLE BB SCH 40 d200mm L=0.50m 16 NIPLE BB SCH 40 d200mm L=0.50m 1 6 MEDIDOR DE CAUDAL ELECTROMAGHETICO d200mm 1 11 NIPLE SCH 40 BB d200mm L=1.30m 3 12 TRANSICION BRIDA-CAMPANA d200mm HFD 1 14 NIPLE BB SCH 40 d200mm L=2.00m 1 32 NIPLE SCH 40 d200mm L=2.45m 1 33 NIPLE SCH 40 d200mm L=2.62m 1 35 NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.75m 1 37 ANCLAJE DE APOYO CONCRETO f'c=175Kg/cm2 40 TRANSICION HDF BB A PVC-UF d200mm 1 42 2 NIPLE BB HFD d200mm L=1.30mm 38 FILTRO DE PROTECTOR d200mm 1 41 NIPLE BB SCH 40 d200mm L=1.01m 1 43 1 TUB. DRENAJE PVC d2" L=4.00mm 6 DIBUJO: DISEÑO: FECHA: REVISADO: CODIGO DEL PLANO: APROBADO: ESCALA: N° DE LAMINA: PLANO DE: DESCRIPCIÓN: PROYECTO: \W0.8; 1/1 FECHA REV. N° DESCRIPCION APROBO REVISO CARS DICIEMBRE 2009 AP-13 SISTEMA DE AGUA POTABLE OBRAS GENERALES RESERVORIO PROYECTADO RP-01 V=500m3 INSTALACIONES HIDRAULICAS REGION AMAZONAS GERENCIA SUB-REGIONAL BAGUA \W7.94752; PROYECTO INTEGRADO DEL SISTEMA DE AGUA POTABLE \W7.44869; Y ALCANTARILLADO DE LA LOCALIDAD DE BAGUA INDICADA \W4.54332; G.S.R.B. \W4.73352; \W0.60000x;ING. RICARDO MARTIN ENRIQUEZ L. \W6.71190; \W0.60000x;CIP: 110183 \W3.15969; \W0.60000x;ING. GUILLERMO BUSTAMANTE V. \W5.60365; \W0.60000x;CIP: 85148 JEFE DE PROYECTO: \W5.50367; \W0.60000x;ING. WILDER R. MENDOZA H. \W6.12088; \W0.60000x;CIP: 61286 HI-01

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Metered, description, Hydraulic installations, item, Stainless steel tubing, Bb hfd elbow, Tee bb hfd, Hfd bb gate valve, Self-supporting union cuts bb hfd, Nipple sch breaks water, Bb hfd elbow, Suction cup stainless steel, Stainless steel ventilation tube stainless steel, Nipple bb sch, Overflow box, Nipple bb sch, Nipple sch breaks water, Nipple bb sch, Nipple bb sch, Nipple bb sch, Electromagnetic flow meter, Nipple schbb, Hfd transition, Nipple bb sch, Nipple sch, Nipple sch, Nipple sch breaks water, Concrete support anchor, Transition hdf bb, Nipple bb hfd, Protector filter, Nipple bb sch, your B. Pvc drainage, drawing:, design:, date:, reviewed:, Code of the plane:, approved:, scale:, Of sheet:, plane of:, description:, draft:, date, Rev., description, Approved, revised, Cars, December, Drinking water system, General works projected reservoir hydraulic installations, Region amazonas manages bagua, Integrated project of the potable sewage system of the locality of bagua, Indicated, Gs.s.r.b., Ricardo martin enriquez l., Guillermo bustamante v., project manager:, Wilder r. Mendoza h., Metered, description, Hydraulic installations, item, Stainless steel tubing, Bb hfd elbow, Tee bb hfd, Hfd bb gate valve, Self-supporting union cuts bb hfd, Nipple sch breaks water, Bb hfd elbow, Suction cup stainless steel, Stainless steel ventilation tube stainless steel, Nipple bb sch, Overflow box, Nipple bb sch, Nipple sch breaks water, Nipple bb sch, Nipple bb sch, Nipple bb sch, Electromagnetic flow meter, Nipple schbb, Hfd transition, Nipple bb sch, Nipple sch, Nipple sch, Nipple sch breaks water, Concrete support anchor, Transition hdf bb, Nipple bb hfd, Protector filter, Nipple bb sch, your B. Pvc drainage, drawing:, design:, date:, reviewed:, Code of the plane:, approved:, scale:, Of sheet:, plane of:, description:, draft:, date, Rev., description, Approved, revised, Cars, December, Drinking water system, General works projected reservoir hydraulic installations, Region amazonas manages bagua, Integrated project of the potable sewage system of the locality of bagua, Indicated, Gs.s.r.b., Ricardo martin enriquez l., Guillermo bustamante v., project manager:, Wilder r. Mendoza h., Sedapal, Definitive improvement works of the sewerage water system for the manchay creek district of pachacamac, Approved, revised, description, flat:, scale:, reviewed:, Rev., date, Potable water service, date:, Cadista:, approved:, General works, Projected reservoir, topography, code, specialty, Run, reviewed, scale, approved, date, cartoonist, Consortium abengoa, Metered, description, Hydraulic installations, item, Stainless steel tubing, Bb hfd elbow, Tee bb hfd, Hfd bb gate valve, Self-supporting union cuts bb hfd, Nipple sch breaks water, Bb hfd elbow, Suction cup stainless steel, Stainless steel ventilation tube stainless steel, Nipple bb sch, Overflow box, Nipple bb sch, Nipple sch breaks water, Nipple bb sch, Nipple bb sch, Nipple bb sch, Electromagnetic flow meter, Nipple schbb, Hfd transition, Nipple bb sch, Nipple sch, Nipple sch, Nipple sch breaks water, Concrete support anchor, Transition hdf bb, Nipple bb hfd, Protector filter, Nipple bb sch, your B. Pvc drainage, Npt, description, Hydraulic installations, item, Stainless steel tubing, Nipple bb sch, Concrete support anchor, Hfd bb gate valve, Self-supporting union cuts bb hfd, Bb hfd elbow, Ventilation tube steel, Stainless steel mesh, Tee bb hfd, Overflow box, Stainless steel suction cup, Clean overflow, Adduction line, Income line, Ceiling projection, meeting, box, pending, Arq. Jocio asto alvarado, sheet, Revised approved:, draft:, date:, flat:, made by:, scale:, July, specialty:, Hydraulic installations, address:, Ing. Rafael morales sánchez, Location:, applicant:, observations:, Ceiling projection, line, Esc., Line adduction, Esc., Income line, Esc., Line cutting, Esc., Hydraulic lines plant, Esc., Construction of the supported reservoir of drinking water of aa.hh. With you Peru Huaral Lima, Blind steel flange breaks water, Bb transition of faith. Pvc, sheet, Arq. Jocio asto alvarado, Revised approved:, draft:, date:, July, scale:, specialty:, flat:, made by:, Architecture details, architecture, address:, applicant:, Ing. Rafael morales sánchez, Location:, observations:, Construction of the supported reservoir of drinking water of aa.hh. With you Peru Huaral Lima, Ceiling projection, pending, Entrance mouth, Reinforced concrete wall internal finish: tarrajeo waterproofing two layers. External finish:, Sea ladder, Ceiling finish with brick pastry with mortar c: h, Distribution plant, Esc., Exterior finished ceiling: plywood, Internal finished beam: tar

Raw text data extracted from CAD file:

±0.00 ±0,00 METRADO DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 15 22 20 25 31 29 34 TUBERIA ACERO BB d200 L=4.50m CODO 90° BB HFD d200mm TEE BB HFD d200x200mm VALVULA DE COMPUERTA HFD BB d200mm UNION AUTOPORTANTE CORTA BB HFD d200mm NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.84mm CODO 45° BB HFD d200mm CANASTILLA DE SUCCION ACERO INOXIDABLE d200mm TUBO VENTILACION ACERO C/MALLA METALICA INOXIDABLE d150mm h=0.50mm NIPLE BB SCH 40 d200mm L=0.85m NIPLE BB SCH 40 d200mm L=0.30m CAJA DE LIMPIA Y REBOSE NIPLE BB SCH 40 d200mm L=1.00m NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=2.62m NIPLE BB SCH 40 d200mm L=5.65m 1 4 1 3 5 1 7 1 4 1 4 1 1 5 1 1 NIPLE BB SCH 40 d200mm L=0.50m 16 NIPLE BB SCH 40 d200mm L=0.50m 1 6 MEDIDOR DE CAUDAL ELECTROMAGHETICO d200mm 1 11 NIPLE SCH 40 BB d200mm L=1.30m 3 12 TRANSICION BRIDA-CAMPANA d200mm HFD 1 14 NIPLE BB SCH 40 d200mm L=2.00m 1 32 NIPLE SCH 40 d200mm L=2.45m 1 33 NIPLE SCH 40 d200mm L=2.62m 1 35 NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.75m 1 37 ANCLAJE DE APOYO CONCRETO f'c=175Kg/cm2 40 TRANSICION HDF BB A PVC-UF d200mm 1 42 2 NIPLE BB HFD d200mm L=1.30mm 38 FILTRO DE PROTECTOR d200mm 1 41 NIPLE BB SCH 40 d200mm L=1.01m 1 43 1 TUB. DRENAJE PVC d2" L=4.00mm 6 DIBUJO: DISEÑO: FECHA: REVISADO: CODIGO DEL PLANO: APROBADO: ESCALA: N° DE LAMINA: PLANO DE: DESCRIPCIÓN: PROYECTO: \W0.8; 1/1 FECHA REV. N° DESCRIPCION APROBO REVISO CARS DICIEMBRE 2009 AP-13 SISTEMA DE AGUA POTABLE OBRAS GENERALES RESERVORIO PROYECTADO RP-01 V=500m3 INSTALACIONES HIDRAULICAS REGION AMAZONAS GERENCIA SUB-REGIONAL BAGUA \W7.94752; PROYECTO INTEGRADO DEL SISTEMA DE AGUA POTABLE \W7.44869; Y ALCANTARILLADO DE LA LOCALIDAD DE BAGUA INDICADA \W4.54332; G.S.R.B. \W4.73352; \W0.60000x;ING. RICARDO MARTIN ENRIQUEZ L. \W6.71190; \W0.60000x;CIP: 110183 \W3.15969; \W0.60000x;ING. GUILLERMO BUSTAMANTE V. \W5.60365; \W0.60000x;CIP: 85148 JEFE DE PROYECTO: \W5.50367; \W0.60000x;ING. WILDER R. MENDOZA H. \W6.12088; \W0.60000x;CIP: 61286 HI-02 METRADO DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 15 22 20 25 31 29 34 TUBERIA ACERO BB d200 L=4.50m CODO 90° BB HFD d200mm TEE BB HFD d200x200mm VALVULA DE COMPUERTA HFD BB d200mm UNION AUTOPORTANTE CORTA BB HFD d200mm NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.84mm CODO 45° BB HFD d200mm CANASTILLA DE SUCCION ACERO INOXIDABLE d200mm TUBO VENTILACION ACERO C/MALLA METALICA INOXIDABLE d150mm h=0.50mm NIPLE BB SCH 40 d200mm L=0.85m NIPLE BB SCH 40 d200mm L=0.30m CAJA DE LIMPIA Y REBOSE NIPLE BB SCH 40 d200mm L=1.00m NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=2.62m NIPLE BB SCH 40 d200mm L=5.65m 1 4 1 3 5 1 7 1 4 1 4 1 1 5 1 1 NIPLE BB SCH 40 d200mm L=0.50m 16 NIPLE BB SCH 40 d200mm L=0.50m 1 6 MEDIDOR DE CAUDAL ELECTROMAGHETICO d200mm 1 11 NIPLE SCH 40 BB d200mm L=1.30m 3 12 TRANSICION BRIDA-CAMPANA d200mm HFD 1 14 NIPLE BB SCH 40 d200mm L=2.00m 1 32 NIPLE SCH 40 d200mm L=2.45m 1 33 NIPLE SCH 40 d200mm L=2.62m 1 35 NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.75m 1 37 ANCLAJE DE APOYO CONCRETO f'c=175Kg/cm2 40 TRANSICION HDF BB A PVC-UF d200mm 1 42 2 NIPLE BB HFD d200mm L=1.30mm 38 FILTRO DE PROTECTOR d200mm 1 41 NIPLE BB SCH 40 d200mm L=1.01m 1 43 1 TUB. DRENAJE PVC d2" L=4.00mm 6 DIBUJO: DISEÑO: FECHA: REVISADO: CODIGO DEL PLANO: APROBADO: ESCALA: N° DE LAMINA: PLANO DE: DESCRIPCIÓN: PROYECTO: \W0.8; 1/1 FECHA REV. N° DESCRIPCION APROBO REVISO CARS DICIEMBRE 2009 AP-13 SISTEMA DE AGUA POTABLE OBRAS GENERALES RESERVORIO PROYECTADO RP-01 V=500m3 INSTALACIONES HIDRAULICAS REGION AMAZONAS GERENCIA SUB-REGIONAL BAGUA \W7.94752; PROYECTO INTEGRADO DEL SISTEMA DE AGUA POTABLE \W7.44869; Y ALCANTARILLADO DE LA LOCALIDAD DE BAGUA INDICADA \W4.54332; G.S.R.B. \W4.73352; \W0.60000x;ING. RICARDO MARTIN ENRIQUEZ L. \W6.71190; \W0.60000x;CIP: 110183 \W3.15969; \W0.60000x;ING. GUILLERMO BUSTAMANTE V. \W5.60365; \W0.60000x;CIP: 85148 JEFE DE PROYECTO: \W5.50367; \W0.60000x;ING. WILDER R. MENDOZA H. \W6.12088; \W0.60000x;CIP: 61286 HI-03 sedapal \W0.95;ESTUDIO DEFINITIVO DE OBRAS DE AMPLIACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y ALCANTARILLADO PARA LA QUEBRADA DE MANCHAY DISTRITO DE PACHACAMAC APROBÓ REVISÓ DESCRIPCIÓN PLANO: ESCALA: REVISADO: REV. N° FECHA SERVICIO DE AGUA POTABLE Y ALCANTARILLADO DE LIMA FECHA: CADISTA: APROBADO: OBRAS GENERALES RESERVORIO PROYECTADO TOPOGRAFIA CODIGO ESPECIALIDAD EJEC REVISADO ESCALA APROBADO FECHA DIBUJANTE CONSORCIO ABENGOA METRADO DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 15 22 20 25 31 29 34 TUBERIA ACERO BB d200 L=4.50m CODO 90° BB HFD d200mm TEE BB HFD d200x200mm VALVULA DE COMPUERTA HFD BB d200mm UNION AUTOPORTANTE CORTA BB HFD d200mm NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.84mm CODO 45° BB HFD d200mm CANASTILLA DE SUCCION ACERO INOXIDABLE d200mm TUBO VENTILACION ACERO C/MALLA METALICA INOXIDABLE d150mm h=0.50mm NIPLE BB SCH 40 d200mm L=0.85m NIPLE BB SCH 40 d200mm L=0.30m CAJA DE LIMPIA Y REBOSE NIPLE BB SCH 40 d200mm L=1.00m NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=2.62m NIPLE BB SCH 40 d200mm L=5.65m 1 4 1 3 5 1 7 1 4 1 4 1 1 5 1 1 NIPLE BB SCH 40 d200mm L=0.50m 16 NIPLE BB SCH 40 d200mm L=0.50m 1 6 MEDIDOR DE CAUDAL ELECTROMAGHETICO d200mm 1 11 NIPLE SCH 40 BB d200mm L=1.30m 3 12 TRANSICION BRIDA-CAMPANA d200mm HFD 1 14 NIPLE BB SCH 40 d200mm L=2.00m 1 32 NIPLE SCH 40 d200mm L=2.45m 1 33 NIPLE SCH 40 d200mm L=2.62m 1 35 NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.75m 1 37 ANCLAJE DE APOYO CONCRETO f'c=175Kg/cm2 40 TRANSICION HDF BB A PVC-UF d200mm 1 42 2 NIPLE BB HFD d200mm L=1.30mm 38 FILTRO DE PROTECTOR d200mm 1 41 NIPLE BB SCH 40 d200mm L=1.01m 1 43 1 TUB. DRENAJE PVC d2" L=4.00mm 6 60° .75 .60 .40 .50 .15 .20 .25 .28 .05 0.50 1.00 .60 .80 .10 .50 .25 1.36 .35 .25 .20 .25 2.05 .20 .10 .40 1.80 1.00 1.00 2.09 .35 1.50 1.50 .34 .44 1.20 .55 .25 2.77 .25 1.775 .25 1.775 .25 4.30 .53 .96 1.20 1.00 .25 3.94 .25 7.00 .25 7.50 60° .05 .20 2.00 .50 2.70 .85 .50 .20 .30 .05 .20 2.00 .30 .50 2.70 .05 .20 .25 1.75 .30 .05 .20 .25 1.75 .30 ± 0.00 NPT .10 1.70 .40 R3.75 R3.50 2.10 .25 DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 TUBERIA ACERO BB d6" NIPLE BB SCH 40 Ø6" ANCLAJE DE APOYO CONCRETO f'c=175KG/CM2 VALVULA DE COMPUERTA HFD BB Ø6" UNION AUTOPORTANTE CORTA BB HFD Ø6" CODO 90° BB HFD Ø6" CODO 45° BB HFD Ø6" TUBO VENTILACIÓN ACERO Ø4" MALLA METALICA INOXIDABLE 6 TEE BB HFD Ø6" 11 CAJA DE LIMPIA Y REBOSE 12 CANASTILLA DE SUCCIÓN ACERO INOXIDABLE Ø6" \W4.02236; LIMPIA Y \W4.35570; REBOSE \W3.80808; LINEA DE \W3.80808; ADUCCIÓN \W3.80808; LINEA DE \W4.11760; INGRESO \W3.35307; PROYECCIÓN DE TECHO JUNTA 1" JUNTA 1" \W5.82641; CAJA \W5.82641; 0.60x0.60m 5 \W2.63892; PENDIENTE 1% \W2.63892; PENDIENTE 1% \W2.63892; PENDIENTE 1% \W5.28109; ARQ. JOCIO ASTO ALVARADO LÁMINA N°: 01 REVISADO Y APROBADO: PROYECTO: FECHA: PLANO: REALIZADO POR: ESCALA: \W3.62937; 1/50 \W8.15391; JULIO 2014 ESPECIALIDAD: \W2.80533; INSTALACIONES \W2.80533; HIDRAULICAS \W7.07733; INSTALACIONES \W8.23906; HIDRAULICAS DIRECCIÓN: \W5.54122; ING. RAFAEL \W5.54122; MORALES \W5.54122; SÁNCHEZ \W7.09792; (CIP 48294) UBICACIÓN: SOLICITANTE: OBSERVACIONES: \W3.35307; PROYECCIÓN DE TECHO \W9.66954; LINEA REBOSE/LIMPIA ESC. 1/50 \W9.02576; LINEA ADUCCIÓN ESC. 1/50 \W7.56975; LINEA DE INGRESO ESC. 1/50 \W5.00001; CORTE DE LINEAS A-A ESC. 1/50 A A \W7.39057; PLANTA DE LINEAS \W7.39057; HIDRAULICAS ESC. 1/50 1 7 1 5 5 5 5 1 5 2 4 3 2 5 2 3 6 8 1 1 5 5 5 5 0.50 10 9 5 5 5 11 12 5 5 2 2 2 2 4 5 6 1 3 3 1 5 8 7 7 1 1 2 2 2 2 4 5 1 6 3 3 4 2 5 5 5 5 5 5 5 5 5 5 5 \W5.17865; CONSTRUCCIÓN DEL RESERVORIO APOYADO DE \W5.17865; AGUA POTABLE DE 100 M3 DEL AA.HH. CONTIGO PERÚ \W5.17865; HUARAL - LIMA A A 4 4 4 4 6 6 6 1 2 2 2 2 2 2 2 2 2 1 8 11 1 5 5 5 5 2 12 2 1 1 3 3 3 3 3 3 7 9 9 9 9 2 2 8 8 14 13 BRIDA CIEGA DE ACERO ROMPE AGUA 14 TRANSICIÓN BB DE fe. PVC Ø6" 8 8 14 2 2 5 8 8 14 2 2 5 LÁMINA N°: \W5.28109; ARQ. JOCIO ASTO ALVARADO REVISADO Y APROBADO: 01 PROYECTO: FECHA: \W8.15391; JULIO 2014 \W3.62937; 1/50 ESCALA: ESPECIALIDAD: PLANO: REALIZADO POR: \W7.21393; ARQUITECTURA \W8.90723; Y DETALLES \W3.07853; ARQUITECTURA DIRECCIÓN: SOLICITANTE: \W5.54122; ING. RAFAEL \W5.54122; MORALES \W5.54122; SÁNCHEZ \W7.09792; (CIP 48294) UBICACIÓN: OBSERVACIONES: \W5.17865; CONSTRUCCIÓN DEL RESERVORIO APOYADO DE \W5.17865; AGUA POTABLE DE 100 M3 DEL AA.HH. CONTIGO PERÚ \W5.17865; HUARAL - LIMA 13 13 13 13 \W3.35307; PROYECCIÓN DE TECHO 5 5 5 5 \W6.14743; PENDIENTE 1% \W6.14743; PENDIENTE 1% \W6.14743; PENDIENTE 1% 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2.10 - 1.00 P1 0.40 1.70 1.20 V1 0.40 1.70 1.20 V1 Boca de Ingreso MURO DE CONCRETO ARMADO Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado Escalera Marinero Acabado de techo con ladrillo pastelero con Mortero C:H 1:5 C/JUNTAS 1.5cm 5 5 5 5 5 5 5 \W8.52762; PLANTA DE \W6.66997; DISTRIBUCIÓN ESC. 1/50 E3 E2 E1 5 TECHO Acabado Externo: Solaqueado VIGA Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado 5 Contrazócalo con cemento pulido Muro acabado pintura latex p/exterior Bruña 1cm Bruña 1cm Puerta Metálica Acabado pintura latex p/exterior Columna acabado pintura latex p/exterior Bruña 1cm MURO DE CONCRETO ARMADO Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado TECHO Acabado Interno: Tarrajeo Acabado Externo: Solaqueado VIGA Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado Contrazócalo con cemento pulido Bruña 1cm Muro acabado pintura latex p/exterior Bruña 1cm Bruña 1cm Columna acabado pintura latex p/exterior Columna acabado pintura latex p/exterior Acabado pintura latex p/exterior Acabado de techo con ladrillo pastelero con Mortero C:H 1:5 C/JUNTAS 1.5cm 5 5 5 5 \W8.65732; ELEVACIÓN E-01 ESC. 1/50 \W8.46096; ELEVACIÓN E-02 ESC. 1/50 N.P.T.= +0.10 PISO ACABADO SEMI PULIDO N.P.T.= +/-0.00 01 N.P.T.= +0.77 TECHO Acabado Interno: Tarrajeo Acabado Externo: Solaqueado VIGA Acabado Interno: Tarrajeo impermeabilizante a dos capas. Acabado Externo: Solaqueado Contrazócalo con cemento pulido Muro acabado pintura latex p/exterior Muro acabado pintura latex p/exterior Acabado pintura latex p/exterior Acabado de techo con ladrillo pastelero con Mortero C:H 1:5 C/JUNTAS 1.5cm Bruña 1cm Bruña 1cm Bruña 1cm Bruña 1cm Columna acabado pintura latex p/exterior Columna acabado pintura latex p/exterior Columna acabado pintura latex p/exterior 5 5 5 5 5 5 5 5 5 5 5 5 NIVEL DE PISO TERMINADO DE RESERVORIO NPT +/-0.00 NPT +0.77 Contrazócalo con cemento pulido Muro acabado pintura latex p/interior Acabado pintura latex p/interior Acabado pintura latex p/interior 5 5 5 Acabado de techo con ladrillo pastelero con Mortero C:H 1:5 C/JUNTAS 1.5cm NPT +0.10 Dado de concreto f'c=175kg/cm2 5 5 5 \W8.45667; ELEVACIÓN E-03 ESC. 1/50 \W8.75724; CORTE A-A ESC. 1/50 Dado de concreto f'c=175kg/cm2 PISO ACABADO IMPERMEABILIZADO A DOS CAPAS PISO ACABADO IMPERMEABILIZADO A DOS CAPAS N.P.T.= +0.27 ANCHO 1.00 P1 ALTO 01 CANT. CUADRO DE PUERTAS CASETA DE RESERVORIO MATERIAL TIPO 2.10 UNA HOJA METÁLICA ANCHO CUADRO DE VENTANAS ALFEIZER ALTO MATERIAL CANT. 1.20 V1 1.70 0.40 METÁLICA 02 CASETA DE RESERVORIO Junta 1" Junta 1" NPT +/-0.00 NPT +/-0.00 NPT +/-0.00 5 METRADO DESCRIPCION INSTALACIONES HIDRAULICAS ITEM 2 3 4 5 1 7 8 9 10 15 22 20 25 31 29 34 TUBERIA ACERO BB d200 L=4.50m CODO 90° BB HFD d200mm TEE BB HFD d200x200mm VALVULA DE COMPUERTA HFD BB d200mm UNION AUTOPORTANTE CORTA BB HFD d200mm NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.84mm CODO 45° BB HFD d200mm CANASTILLA DE SUCCION ACERO INOXIDABLE d200mm TUBO VENTILACION ACERO C/MALLA METALICA INOXIDABLE d150mm h=0.50mm NIPLE BB SCH 40 d200mm L=0.85m NIPLE BB SCH 40 d200mm L=0.30m CAJA DE LIMPIA Y REBOSE NIPLE BB SCH 40 d200mm L=1.00m NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=2.62m NIPLE BB SCH 40 d200mm L=5.65m 1 4 1 3 5 1 7 1 4 1 4 1 1 5 1 1 NIPLE BB SCH 40 d200mm L=0.50m 16 NIPLE BB SCH 40 d200mm L=0.50m 1 6 MEDIDOR DE CAUDAL ELECTROMAGHETICO d200mm 1 11 NIPLE SCH 40 BB d200mm L=1.30m 3 12 TRANSICION BRIDA-CAMPANA d200mm HFD 1 14 NIPLE BB SCH 40 d200mm L=2.00m 1 32 NIPLE SCH 40 d200mm L=2.45m 1 33 NIPLE SCH 40 d200mm L=2.62m 1 35 NIPLE SCH 40 d200mm C/BRIDA ROMPE AGUA L=0.75m 1 37 ANCLAJE DE APOYO CONCRETO f'c=175Kg/cm2 40 TRANSICION HDF BB A PVC-UF d200mm 1 42 2 NIPLE BB HFD d200mm L=1.30mm 38 FILTRO DE PROTECTOR d200mm 1 41 NIPLE BB SCH 40 d200mm L=1.01m 1 43 1 TUB. DRENAJE PVC d2" L=4.00mm 6 DIBUJO: DISEÑO: FECHA: REVISADO: CODIGO DEL PLANO: APROBADO: ESCALA: N° DE LAMINA: PLANO DE: DESCRIPCIÓN: PROYECTO: \W0.8; 1/1 FECHA REV. N° DESCRIPCION APROBO REVISO CARS DICIEMBRE 2009 AP-13 SISTEMA DE AGUA POTABLE OBRAS GENERALES RESERVORIO PROYECTADO RP-01 V=500m3 INSTALACIONES HIDRAULICAS REGION AMAZONAS GERENCIA SUB-REGIONAL BAGUA \W7.94752; PROYECTO INTEGRADO DEL SISTEMA DE AGUA POTABLE \W7.44869; Y ALCANTARILLADO DE LA LOCALIDAD DE BAGUA INDICADA \W4.54332; G.S.R.B. \W4.73352; \W0.60000x;ING. RICARDO MARTIN ENRIQUEZ L. \W6.71190; \W0.60000x;CIP: 110183 \W3.15969; \W0.60000x;ING. GUILLERMO BUSTAMANTE V. \W5.60365; \W0.60000x;CIP: 85148 JEFE DE PROYECTO: \W5.50367; \W0.60000x;ING. WILDER R. MENDOZA H. \W6.12088; \W0.60000x;CIP: 61286 HI-01

Language	Spanish
Drawing Type	Full Project
Category	Water Sewage & Electricity Infrastructure
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Wood, Other
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	architectural, autocad, cistern, consists, Design, development, distribution, DWG, fornecimento de água, full, kläranlage, l'approvisionnement en eau, plan, Project, reservoir, supply, supported, treatment plant, wasserversorgung, water
