Waterproofing DWG Detail for AutoCAD

Waterproofing DWG Detail for AutoCAD

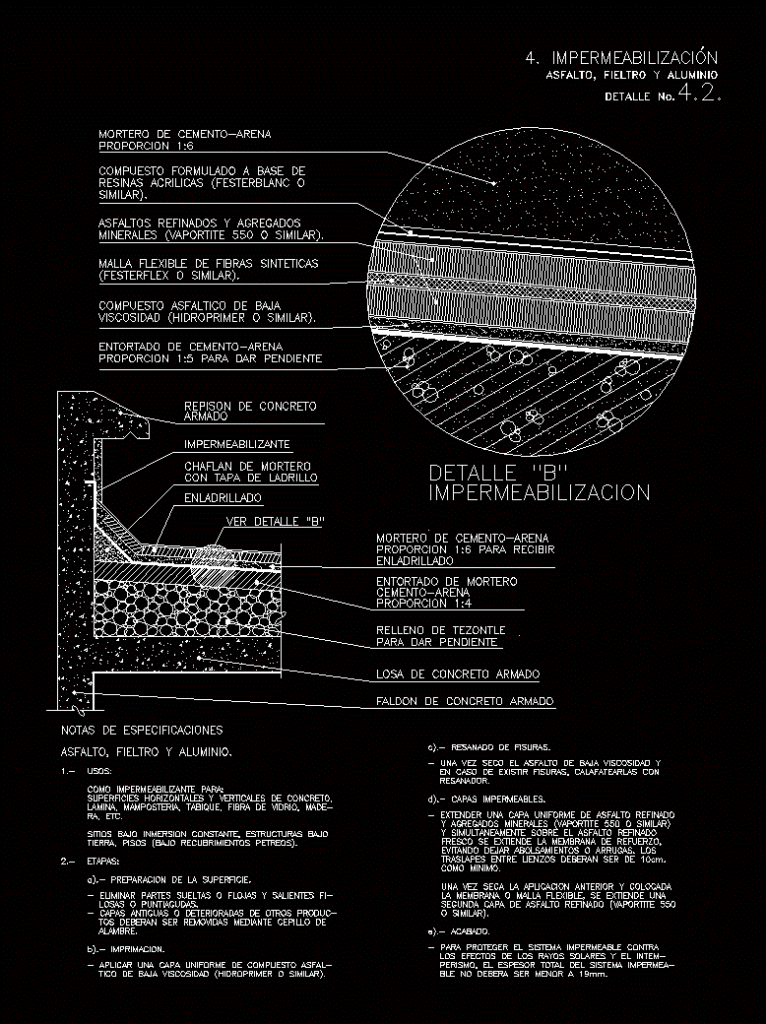

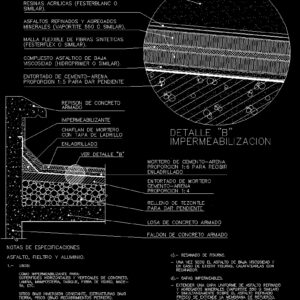

Detail waterproofing – roof, reinforced concrete repisón; tops of buildings. detail technical specifications

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

armed, spec notes, Concrete repison, felt aluminum., applications:, waterproofing, with brick lid, proportion to receive, mortar of, brickwork, proportion, mortar warped, reinforced concrete slab, tezontle stuffing, to give earrings, reinforced concrete faldon, mortar flange, brickwork, see detail, mortar of, proportion, refined asphalt aggregates, minerals, compound formulated base, acrylic resins, flexible mesh of synthetic fibers, low asphalt compound, viscosity, warped, slope proportion, waterproofing, as a waterproofing agent for:, vertical horizontal surfaces of, fiber, etc., sites under immersion under structures, floor coverings, steps:, surface preparation., remove loose loose parts, slabs, old deteriorated old layers, should be removed using a, wire., primer, apply a uniform layer of compound, low viscosity, cracked., once the low viscosity asphalt is dry, in case of caulking with, repairman, waterproof layers., extend a uniform layer of refined asphalt, mineral aggregates, simultaneously on refined asphalt, freshly extending membrane, avoiding leaving wrinkle creases. the, overlaps between canvases should be, As minimum., once the previous application placed, the mesh membrane extends one, second layer of refined asphalt, finish., to protect the waterproof system against, the effects of the sun’s rays, the total thickness of the system, should not be less than, detail, felt aluminum, waterproofing, detail no.

Raw text data extracted from CAD file:

ARMADO NOTAS DE ESPECIFICACIONES REPISON DE CONCRETO ASFALTO, FIELTRO Y ALUMINIO. 1.- USOS: IMPERMEABILIZANTE CON TAPA DE LADRILLO PROPORCION 1:6 PARA RECIBIR MORTERO DE CEMENTO-ARENA ENLADRILLADO PROPORCION 1:4 CEMENTO-ARENA ENTORTADO DE MORTERO LOSA DE CONCRETO ARMADO RELLENO DE TEZONTLE PARA DAR PENDIENTE FALDON DE CONCRETO ARMADO CHAFLAN DE MORTERO ENLADRILLADO VER DETALLE "B" MORTERO DE CEMENTO-ARENA PROPORCION 1:6 ASFALTOS REFINADOS Y AGREGADOS MINERALES (VAPORTITE 550 O SIMILAR). COMPUESTO FORMULADO A BASE DE RESINAS ACRILICAS (FESTERBLANC O SIMILAR). MALLA FLEXIBLE DE FIBRAS SINTETICAS (FESTERFLEX O SIMILAR). COMPUESTO ASFALTICO DE BAJA VISCOSIDAD (HIDROPRIMER O SIMILAR). ENTORTADO DE CEMENTO-ARENA PROPORCION 1:5 PARA DAR PENDIENTE IMPERMEABILIZACION COMO IMPERMEABILIZANTE PARA: SUPERFICIES HORIZONTALES Y VERTICALES DE CONCRETO, LAMINA, MAMPOSTERIA, TABIQUE, FIBRA DE VIDRIO, MADE- RA, ETC. SITIOS BAJO INMERSION CONSTANTE, ESTRUCTURAS BAJO TIERRA, PISOS (BAJO RECUBRIMIENTOS PETREOS). 2.- ETAPAS: a).- PREPARACION DE LA SUPERFICIE. - ELIMINAR PARTES SUELTAS O FLOJAS Y SALIENTES FI- LOSAS O PUNTIAGUDAS. - CAPAS ANTIGUAS O DETERIORADAS DE OTROS PRODUC- TOS DEBERAN SER REMOVIDAS MEDIANTE CEPILLO DE ALAMBRE. b).- IMPRIMACION. - APLICAR UNA CAPA UNIFORME DE COMPUESTO ASFAL- TICO DE BAJA VISCOSIDAD (HIDROPRIMER O SIMILAR). c).- RESANADO DE FISURAS. - UNA VEZ SECO EL ASFALTO DE BAJA VISCOSIDAD Y EN CASO DE EXISTIR FISURAS, CALAFATEARLAS CON RESANADOR. d).- CAPAS IMPERMEABLES. - EXTENDER UNA CAPA UNIFORME DE ASFALTO REFINADO Y AGREGADOS MINERALES (VAPORTITE 550 O SIMILAR) Y SIMULTANEAMENTE SOBRE EL ASFALTO REFINADO FRESCO SE EXTIENDE LA MEMBRANA DE REFUERZO, EVITANDO DEJAR ABOLSAMIENTOS O ARRUGAS. LOS TRASLAPES ENTRE LIENZOS DEBERAN SER DE 10cm. COMO MINIMO. UNA VEZ SECA LA APLICACION ANTERIOR Y COLOCADA LA MEMBRANA O MALLA FLEXIBLE, SE EXTIENDE UNA SEGUNDA CAPA DE ASFALTO REFINADO (VAPORTITE 550 O SIMILAR). e).- ACABADO. - PARA PROTEGER EL SISTEMA IMPERMEABLE CONTRA LOS EFECTOS DE LOS RAYOS SOLARES Y EL INTEM- PERISMO, EL ESPESOR TOTAL DEL SISTEMA IMPERMEA- BLE NO DEBERA SER MENOR A 19mm. DETALLE "B" ASFALTO, FIELTRO Y ALUMINIO 4. IMPERMEABILIZACION DETALLE No. 4.2.

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete
Measurement Units
Footprint Area
Building Features
Tags	autocad, buildings, concrete, DETAIL, DWG, imperméabilisation, imprägnieren, reinforced, roof, roof detail, technical, texsa, texsa waterproofing, waterproofing
