Adoquinado San Pablo DWG Block for AutoCAD

Adoquinado San Pablo DWG Block for AutoCAD

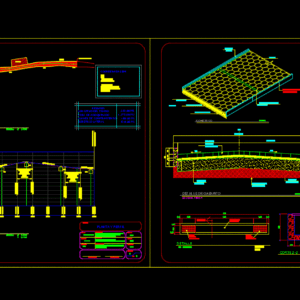

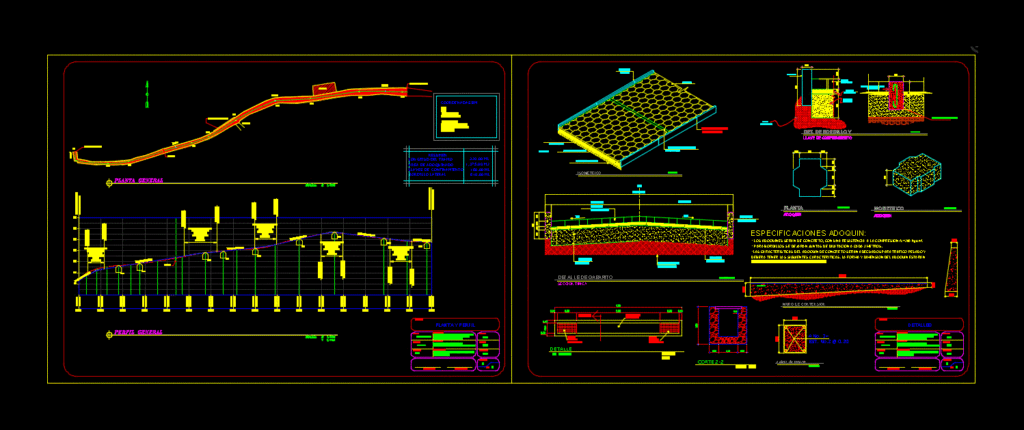

Mejoramiento de camino con recubrimiento de adoqu?n – respectivos bordillos; llaves de confinamiento y cubre una longitud de 320 metros lineales;

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

location :, project :, date :, indicated, scale :, lev. top., drawing :, design :, calculation :, owner, planner, of :, sheet no., leaf of :, owner :, jcasc, canton san pablo, municipality of comitancillo, department of san marcos., municipality of comitancillo, san marcos, street improvement with adoquin, canton san pablo, municipality of comitancillo, department of san marcos., confinement key, cross, adoquin, layer of, river sand, curb, granular, material, soil, compacted, det. of curbstone and, plant, isometric, natural ground, see detail, lc, typical section, detail of gabarito, variable, zz cut, grid, retaining wall, school, entrance, auction floor, plant and profile, general floor, summary , lateral curb, section length, general profile, bm coordinates, granular material, compacted soil, lateral, no scale, detail, grid, cast slab, floor screed, retaining wall, details, paving area, confinement keys

Raw text data extracted from CAD file:

3 UBICACION: PROYECTO: FECHA: INDICADA ESCALA: LEV. TOP. DIBUJO: DISEÑO: CALCULO: PROPIETARIO PLANIFICADOR DE: HOJA NO. HOJA DE: PROPIETARIO: NOVIEMBRE 2015 JCasc JCasc JCasc CANTÒN SAN PABLO, MUNICIPIO DE COMITANCILLO, DEPARTAMENTO DE SAN MARCOS. MUNICIPALIDAD DE COMITANCILLO, SAN MARCOS. MEJORAMIENTO CALLE CON ADOQUIN, CANTÒN SAN PABLO, MUNICIPIO DE COMITANCILLO, DEPARTAMENTO DE SAN MARCOS. JCasc LLAVE DE CONFINAMIENTO 5 TRANSVERSAL 5 ADOQUIN CAPA DE ARENA DE RIO BORDILLO GRANULAR MATERIAL SUELO COMPACTADO LLAVE DE CONFINAMIENTO DET. DE BORDILLO Y ESCALA: 1/7.5 5 0.102159751512827 5 5 5 0.0999999999999091 2 No. 3 + ESL No. 2 @0.20 f'c=280 Kg/cm² \A1;0.10 \A1;0.03 \A1;0.04 \A1;0.05 \A1;0.05 \A1;0.03 \A1;0.04 \A1;0.14 \A1;0.08 0.0999999999999112 0.025000000000091 0.0399999999999645 0.0499999999999068 0.05 0.025000000000091 0.0399999999999645 0.1399999999999667 PLANTA ADOQUIN ESCALA: 1/5 ISOMETRICO ADOQUIN ESCALA: 1/5 5 5 5 CAPA DE ARENA DE RIO SUELO NATURAL COMPACTADO GRANULAR MATERIAL 100.000000002172 BORDILLO VER DETALLE L.C. 3 % ADOQUIN 5 3 % 99.99999999762453 0.03 5 5 5 5 SECCION TIPICA DETALLE DE GABARITO ESCALA: 1/12.5 f'c=280 Kg/cm² 5 0.14 0.08 0.10 0.35 VARIABLE VARIABLE VARIABLE CORTE Z-Z ESCALA 1/15 5 5 5 5 5 4 No. 3+ EST. No.2 @ 0.20 \A1;0.15 \A1;0.20 \A1;0.35 \A1;0.10 \A1;0.08 \A1;0.03 \A1;0.20 \A1;0.10 \A1;0.50 \A1;0.20 \A1;0.20 \A1;0.80 \A1;0.10 \A1;0.30 \A1;0.20 \A1;100.00 \A1;VARIABLE \A1;100.00 \A1;0.08 \A1;0.10 \A1;VARIABLE \A1;VARIABLE \A1;0.10 \A1;4.00 \A1;0.10 \A1;0.10 \A1;0.90 \A1;2.00 \A1;0.90 \A1;0.20 \A1;0.50 \A1;0.20 98 100 102 104 106 108 110 0+000 CT=98.58 CR=98.58 0+020 CT=100.89 CR=100.57 0+040 CT=101.36 CR=101.26 0+060 CT=101.81 CR=101.91 0+080 CT=102.40 CR=102.56 0+100 CT=103.11 CR=103.20 0+120 CT=103.76 CR=103.73 0+140 CT=104.22 CR=104.14 0+160 CT=104.42 CR=104.54 0+180 CT=105.19 CR=105.21 0+200 CT=106.19 CR=106.11 0+220 CT=107.02 CR=107.01 0+240 CT=107.12 CR=107.17 0+260 CT=106.61 CR=106.67 0+280 CT=106.15 CR=106.17 0+300 CT=105.70 CR=105.75 0+320 CT=105.46 CR=105.46 Pendiente=12.00% Pendiente=2.00% Pendiente=-2.50% Pendiente=4.50% Pendiente=3.25% Pendiente=-1.45% Progresiva = 0+000.00 Elevacion = 98.577 Progresiva = 0+320.00 Elevacion = 105.461 Punto mas Bajo: 5+22.13 Elevacion: 342.91 PVI:0+169.14 Elev. PVI:104.72 K:8.00 LVC:20.00 Inicio: 0+159.14 Elevacion: 104.52 Final: 0+179.14 Elevacion: 105.17 Punto mas Bajo: 9+91.10 Elevacion: 346.86 PVI:0+292.09 Elev. PVI:105.87 K:19.13 LVC:20.00 Inicio: 0+282.09 Elevacion: 106.12 Final: 0+302.09 Elevacion: 105.72 Punto mas Alto 0+23.26 Elevacion: 100.71 PVI:0+015.76 Elev. PVI:100.47 K:1.71 LVC:15.00 Inicio: 0+008.26 Elevacion: 99.57 Final: 0+023.26 Elevacion: 100.71 Punto mas Alto 1+25.36 Elevacion: 103.84 PVI:0+110.36 Elev. PVI:103.54 K:24.00 LVC:30.00 Inicio: 0+095.36 Elevacion: 103.06 Final: 0+125.36 Elevacion: 103.84 Punto mas Alto 2+32.32 Elevacion: 107.27 PVI:0+229.46 Elev. PVI:107.43 K:2.86 LVC:20.00 Inicio: 0+219.46 Elevacion: 106.98 Final: 0+239.46 Elevacion: 107.18 PV 2 PV 1 PV 5 PV 6 PV 7 PV 8 PV 9 PV 3 PV 4 REJILLA 0+000 0+100 0+200 0+300 PV 1 PV 2 PV 3 PV 4 PV 5 PV 6 PV 7 PV 8 PV 9 REJILLA MURO DE CONTENCION ESCUELA ENTRADA SOLERA DE REMATE SOLERA DE REMATE 2 PLANTA Y PERFIL ESCALA: H 1/500 PLANTA GENERAL RESUMEN BORDILLO LATERAL 610.00 ML 320.00 ML LONGITUD DEL TRAMO ESCALA: H 1/500 PERFIL GENERAL V 1/100 COORDENADAS BM UTM 15 P 634522.73 m E 1669037.09 m N GEOGRAFICAS Latitud 15° 5'36.17"N longitud 91°44'53.74"O 2258 Msnm BM TRANSVERSAL LLAVE DE CONFINAMIENTO MATERIAL GRANULAR CAPA DE ARENA DE RIO SUELO COMPACTADO ADOQUIN BORDILLO LATERAL ISOMETRICO SIN ESCALA CORTE DE BORDILLO A CADA 3.00 mts. DETALLE DE REJILLA LOSA FUNDIDA REJILLA ANGULAR DE 1/2" X 1/8" REJILLA ANGULAR DE 1/2" X 1/8" ESCALA 1/25 HIERRO No. 3 4.00 CORTE Z-Z 0.10 0.90 2.00 0.90 0.10 0.20 0.50 0.20 solera de remate ESCALA 1/10 MURO DE CONTENSION ESCALA 1/75 BORDILLO ESPECIFICACIONES ADOQUIN: * LOS ADOQUINES SERAN DE CONCRETO, CON UNA RESISTENCIA A LA COMPRESION f'c=280 Kg/cm². * PARA BORDILLOS SE DEJARÁN JUNTAS DE DILATACIÓN A CADA 3 METROS. *LAS CARACTERISTICAS DEL ADOQUIN DE CONCRETO SERAN ADECUADOS PARA TRAFICO PESADO Y DEBERA TENER LAS SIGUIENTES CARACTERITICAS. LA FORMA Y DIMENSION DEL ADOQUIN ESTARAN DE ACUERDO CON LO INDICADO EN PLANO. 20.00 1.50 0.50 0.25 0.20 0.40 0.20 3 DETALLES 1,375.00 M2 AREA DE ADOQUINADO LLAVES DE CONFINAMIENTO 160.00 ML

Language	Spanish
Drawing Type	Block
Category	Roads, Bridges and Dams
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
