Apartment Building DWG Plan for AutoCAD

Apartment Building DWG Plan for AutoCAD

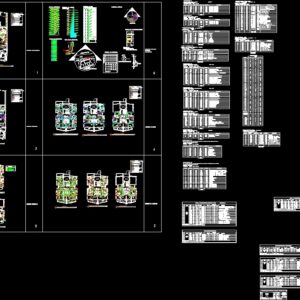

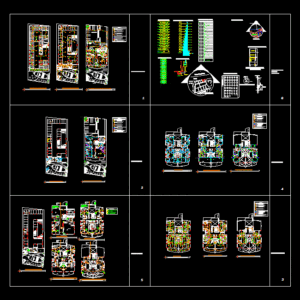

Contains architectural plans of the building, sub floor – ground floor where the administrative and recreation area, and on the upper floors double departments; triples, suites and penthouses, with facilities, and payroll circuits

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

building the navigator, lamina, scale, date, indicated, contains, project, electrical installations, ing.hugo mere, professor, room b, vielka palacios espin, names, diana posligua alcivar, mayra toaquiza jacome, course, via barbasquillo, school fishing, pacific ocean, beach, portal del sol, ground floor, cdp, penthouse, uleam, faculty of, architecture, university citadel, fishing school, event hall, triphasic, spa, general services, terrace, living room, kitchen , bedroom service, laundry, bedroom, ground floor, esc :, floor type, living room, cellar, master bedroom, ground floor, telephone, duct, top floor pent house, downpipes, symbology, simple switch, double switch, air conditioning, wall sconce, breaker box, phase balance, phases, elevators, water pump, pisc pump, t-spa, t-pisc, location: pent house plant, voltage, p. inst., breaker, denomination, circuit, lighting., receptacles: living room, dining room., electrical outlet: blender., electrical outlets: sshh, bedroom., electrical outlet: refrigerator, electrical outlet: electric stove, electrical outlet: air conditioning, driver, receptacles: bedrooms, sshh., cable, pairs, floor, cdf, pair, room classification, block, free, administration, reception, room, floor, reserved space, for pacifictel, hand well, underground connection, sidewalk , free, free, pent hause, system, vehicular access to parking, administration, parking, system room, support kitchen, left, swimming pool, children, playadelmar, ground floor with outdoor area, pump room, showers, sauna, massages, water, cold, hot, changing rooms, gym, gas tank, arm. telf., lighting circuits, tca, power circuits, single line diagrams, location, implementation, meter specifications, metal mesh, meters, transformer, generator, service bedroom, hall, guest bedroom, bar, ground floor pent house, box in passing, final distribution box, main distribution box, direct telephone socket, plo, telephone extension, concrete wall, special circuits, ground floor of pent house, top floor of pent house, tv.c., cable company , secondary board ta, location :, feeder :, first floor subfloor, lighting area parking, lighting reception, lighting entrance hall – sshh, administration – ground floor, lighting administration, lighting ext. reception – entrance parking, administration outlets, air conditioning administration, parking lot lighting, lighting corridor ext. left, lighting corridor ext. right, lighting pool area, electrical outlets – living room, blender, electric burner, microwave, lighting, suite – ground floor, rs phases, rst phases, rt phases, sub board tb, second floor subsoil, door motor, electrical outlet – lighting , guard house, plants type, receptacles, refrigerator, secondary board type, lighting stairs and corridors, lighting: kitchen, dining room, living room, bedroom service., lighting: washing, guest bedroom, hall., Outlets: guest bedroom, sshh, hall ., electrical outlets: dining room, living room., electrical outlet: freezer., electrical outlet: microwave., electrical outlet: washing machine., electrical outlet: iron., lighting: upper floor, massage, barbecue, changing rooms, gym, electrical outlet, distribution board t- spa, location: spa, t-pisc distribution board, location: pool area bodega, jacuzzi blower, pool pump, jacuzzi reflector, jacuzzi pump, jacuzzi heater, pool reflector., lighting pool area, events room, connection :, room lighting events, general use receptacles, kitchen lighting – entrance, refrigerator outlet, blender outlet, microwave outlets, sandwheel outlets, extractor outlet, room outlets, washing machine, iron, laundry lighting -kitchen-dining room, environments, amp, conduc., volt., poles, circuit breaker, lighting parking area, phase, power w, item, panel acom, intensity amp, circuit sheet first floor parking, sauna, massages , cold-hot water, showers, circuit sheet first floor area spa outdoor area, showers, changing rooms, massages, hot-cold water, barbecue, hot-cold water, jacuzzi blower, jacuzzi pump, jacuzzi heater, pool reflector, jacuzzi reflector , pool area lighting, pool pump, total load summation on the first floor of parking, spa, pool, parking area, spa area, outdoor area, laundry, bedroom, guest, hall, penthause plant left side, penthause circuit sheet right side

Raw text data extracted from CAD file:

EDIFICIO EL NAVEGANTE LAMINA ESCALA FECHA INDICADAS CONTIENE PROYECTO DICIEMBRE / 2011 INSTLACIONES ELECTRICAS ING.HUGO MERO PROFESOR CUARTO B VIELKA PALACIOS ESPIN NOMBRES DIANA POSLIGUA ALCIVAR MAYRA TOAQUIZA JACOME CURSO CALLE 6 CALLE 5 CALLE 4 CALLE 3 CALLE 2 CALLE 1 AVE. 3 AVE. 2 VIA BARBASQUILLO CALLE 6 CALLE 5 CALLE 4 CALLE 3 CALLE 2 CALLE 1 AVE. 3 AVE. 2 VIA BARBASQUILLO ESCUELA DE PESCA OCEANO PACIFICO PLAYA PORTAL DEL SOL EDIFICIO EL NAVEGANTE \A1;OJO DEBUEY ODB-18W \A1;OJO DEBUEY 14cm - 20W \A1;OJO DEBUEY 22cm - 2x20W \A1;LAMPARA TIPO HQI DE 150 VATIOS-220V \A1;SIMBOLOGIA \A1;INTERRUPTOR SIMPLE \A1;INTERRUPTOR DOBLE \A1;INTERRUPTOR 3 VIAS \A1;AIRE ACONDICIONADO \A1;APLIQUE DE PARED \A1;LAMPARA FLUORESCENTE 3 a 17 w \A1;LAMPARA SODIO 150W - 220V CDF-10 PLO-38 PLO-39 PLO-40 PLO-41 TD-38 TD-39 TD-40 TD-41 10P-d1" 9°PLANTA ALTA CDF-9 PLO-34 PLO-35 PLO-36 PLO-37 TD-34 TD-35 TD-36 TD-37 10P-d1" 8°PLANTA ALTA CDF-8 PLO-30 PLO-31 PLO-32 PLO-33 TD-30 TD-31 TD-32 TD-33 10P-d1" 7°PLANTA ALTA PLO-26 PLO-27 PLO-28 PLO-29 TD-26 TD-27 TD-28 TD-29 10P-d1" 6°PLANTA ALTA CDF-6 PLO-22 PLO-23 PLO-24 PLO-25 TD-22 TD-23 TD-24 TD-25 10P-d1" 5°PLANTA ALTA CDF-5 PLO-18 PLO-19 PLO-20 PLO-21 TD-18 TD-19 TD-20 TD-21 10P-d1" 4°PLANTA ALTA CDF-4 PLO-14 PLO-15 PLO-16 PLO-17 TD-14 TD-15 TD-16 TD-17 10P-d1" 3°PLANTA ALTA CDF-3 PLO-10 PLO-11 PLO-12 PLO-13 TD-10 TD-11 TD-12 TD-13 10P-d1" 2°PLANTA ALTA CDF-2 PLO-6 PLO-7 PLO-8 PLO-9 TD-6 TD-7 TD-8 TD-9 10P-d1" 1°PLANTA ALTA CDF-1 PLO-4 TD-2 TD-3 TD-4 10P-d1" PLANTA BAJA CDP ACOMETIDA TELEFONICA 120P d2" 1°PISO SUBSUELO d 2 1/2 CDF-7 2P 2P 2P 2P 1P 1P 1P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 2P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P 1P TD-1 TD-5 CDF-11 PLO-42 PLO-43 PLO-44 PLO-45 TD-42 TD-43 TD-44 TD-45 2P 2P 2P 2P 1P 1P 1P 1P 2P PENTHOUSE U L E A M FACULTAD DE ARQUITECTURA CJ 32 CJ 35 j CIUDADELA UNIVERSITARIA Escuela de Pesca c c c c EDIFICIO "EL NAVEGANTE" 2P - 275 A DEP 1 M1 M2 M3 M7 M8 M9 M4 M5 M6 M10 M11 M12 M13 M14 DEP 2 DEP 3 DEP 4 DEP 5 DEP 6 DEP 7 DEP 8 DEP 9 DEP 10 DEP 11 DEP 12 M15 M16 M17 M18 DEP 13 DEP 14 DEP 15 DEP 16 DEP 17 DEP 18 M19 M20 M21 M22 M23 M24 DEP 19 DEP 20 DEP 21 DEP 22 DEP 23 DEP 24 M25 M26 M27 M28 M29 M30 DEP 25 DEP 26 DEP 27 DEP 28 DEP 29 DEP 30 M31 M32 M33 M34 M35 M36 DEP 31 DEP 32 DEP 33 DEP 34 DEP 35 DEP 36 M37 M38 M39 M40 M41 M42 DEP 37 DEP 38 DEP 39 DEP 40 DEP 41 SALON DE EVENTOS TRIFÁSICO M43 SPA M44 SERVICIOS GENERALES TRIFÁSICO TRIFÁSICO TERRAZA DORMITORIO 1 SALA COMEDOR COCINA DORMITORIO 3 TERRAZA DORMITORIO 2 DORMITORIO 1 DORMITORIO SERVICIO DORMITORIO SERVICIO COMEDOR SALA LAVANDERIA LAVANDERIA COCINA TERRAZA S B TERRAZA DORMITORIO DORMITORIO COMEDOR DORMITORIO SALA COCINA COMEDOR DORMITORIO 2 BAJA a TC1 2 1 1 2 3 8 a TC1 2 5 TD-1 TD-2 ESC: PLANTA TIPO 1:150 1 1 TD-3 TD-4 \A1;C.F.16 \A1;C.F.15 \A1;C.F.17 \A1;C.F.E.18 \A1;C.F.E.19 \A1;C.F.16 \A1;C.F.E.17 \A1;C.F.E.18 \A1;C.F.E.19 \A1;C.F.15 \A1;baja \A1;baja \A1;TC-1 \A1;bajantes \A1;bajantes TERRAZA S B DORMITORIO 2 DORMITORIO 1 SALA DE ESTAR BODEGA DORMITORIO MASTER TERRAZA B B DORMITORIO MASTER DORMITORIO 2 BODEGA V4 0.70 1.85 1.00 C.F.16 C.F.15 C.F.17 C.F.E.18 C.F.E.19 C.F.16 C.F.E.17 C.F.E.18 C.F.E.19 C.F.15 baja baja TC-1 ELECTRICO TELEFONICO DUCTO ESC: PLANTA ALTA PENT HOUSE 1:100 bajantes bajantes \A1;CAJA DE BREAKER OJO DEBUEY ODB-18W OJO DEBUEY 14cm - 20W OJO DEBUEY 22cm - 2x20W LAMPARA TIPO HQI DE 150 VATIOS-220V SIMBOLOGIA INTERRUPTOR SIMPLE INTERRUPTOR DOBLE INTERRUPTOR 3 VIAS AIRE ACONDICIONADO APLIQUE DE PARED LAMPARA FLUORESCENTE 3 a 17 w LAMPARA SODIO 150W - 220V CAJA DE BREAKER TOMACORRIENTE 120 TOMACORRIENTE 120V ESPECIAL \A1;2 \A1;1 \A1;1 \A1;2 \A1;3 \A1;8 \A1;2 \A1;5 \A1;TD-1 \A1;TD-2 \A1;1 \A1;1 \A1;TD-3 \A1;TD-4 \A1;17 \A1;baja \A1;baja \A1;C.A. 14 \A1;C.A.14 TERRAZA S B DORMITORIO 2 DORMITORIO 1 SALA DE ESTAR BODEGA DORMITORIO MASTER TERRAZA B B DORMITORIO MASTER DORMITORIO 2 BODEGA V4 0.70 1.85 1.00 17 baja baja C.A. 14 C.A.14 \A1;7 \A1;5 \A1;4 \A1;6 \A1;14 \A1;13 \A1;3 \A1;9 \A1;7 \A1;8 \A1;6 \A1;4 \A1;12 \A1;5 \A1;7 \A1;3 \A1;5 \A1;6 \A1;4 \A1;2 \A1;8 \A1;11 \A1;6 \A1;8 \A1;9 \A1;12 \A1;4 \A1;3 \A1;5 \A1;14 \A1;13 \A1;10 \A1;7 \A1;4 \A1;11 \A1;10 \A1;2 \A1;3 \A1;TPH-3 \A1;C.F.2 \A1;C.F.3 \A1;C.F.E.7 \A1;C.F.E.13 \A1;7 \A1;C.F.E.9 \A1;TPH-2 \A1;TPH-1 \A1;TPH-4 \A1;C.F.E.4 \A1;C.F.E.5 \A1;C.F.E.6 \A1;C.F.2 \A1;C.F.3 \A1;C.F.E.4 \A1;C.F.E.7 \A1;C.F.E.8 \A1;C.F.E.12 \A1;C.F.E.13 \A1;C.F.3 \A1;C.F.4 \A1;C.F.E.5 \A1;C.F.E.6 \A1;C.F.E.7 \A1;C.F.E.8 \A1;C.F.E.9 \A1;C.F.E.10 \A1;C.F.E.12 \A1;C.F.E.13 \A1;C.F.E.11 \A1;C.F.4 \A1;C.F.E.8 \A1;C.F.E.9 \A1;C.F.E.9 \A1;C.F.E.5 \A1;C.F.E.6 \A1;C.F.E.7 \A1;C.F.E.5 \A1;C.F.E.6 \A1;C.F.3 \A1;C.F.E.11 \A1;C.F.E.10 \A1;TC-1 \A1;a TC -1 \A1;SM \A1;BAJA \A1;a TC -1 \A1;a TC -1 \A1;TC-2 \A1;SM \A1;SM \A1;SM \A1;TA \A1;SM \A1;SM \A1;SM \A1;SM \A1;3B \A1;2B \A1;SM \A1;TB \A1;ARM. TELF. \A1;SM \A1;SM \A1;a TC -1 \A1;a TC -1 \A1;a TC -1 \A1;a TC -1 \A1;TC-1 \A1;TC-2 \A1;TC-2 \A1;SM \A1;TB \A1;ARM. TELF. \A1;MEDIDORES \A1;TRANSFORMADOR \A1;GENERADOR \A1;C.A. 2 \A1;TPH-3 \A1;TPH-2 \A1;TPH-1 \A1;TPH-4 \A1;C.A.1 \A1;C.A. 2 \A1;C.A. 1 \A1;C.A. 1 \A1;C.A. 1 EQUILIBRIO DE FASES X X TE-4 X X X X X X TC-1 TA TB T S R FASES X TC-2 X X TC-3 X X TC-4 X X TD-1 X X TD-2 X X TD-3 X X TD-4 X X TE-1 X X TE-2 X X TE-3 X X FASES X X TH-1 X X TG-4 X X TG-3 X X TG-2 X X TG-1 X X TF-4 X X TF-3 TH-2 X X X X TF-1 TF-2 X X X X TL-2 TL-1 X X TL-3 X X TL-4 X X Ascensores X X X bomba agua X X X bomba pisc X X TK-3 X X TK-2 X X TK-1 X X TJ-4 X X TJ-3 X X TJ-2 X X TJ-1 X X TI-4 X X TI-3 X X TI-2 X TH-4 TH-3 TI-1 X X X X X TK-4 X X X X T-SPA T-PISC T-PH1 T-PH2 T-PH3 T-PH4 X X X X X X X X X X X X X X 360 VATIOS 750 VATIOS 600 VATIOS 400 VATIOS 500 VATIOS 800 VATIOS 1600 VATIOS 5.010 VATIOS TABLERO DE DISTRIBUCION T-PH3 MONOFASICO 240 / 120 VOLTIOS 125 AMPERIOS - 12 ESPACIOS UBICACION: PLANTA PENT HOUSE ACOMETIDA: 2 X #8 - N #8 - T #8 - LONGITUD 57 m. 3 1 2 4 5 6 7 VOLTAJE P. INST. BREAKER DENOMINACION CIRCUITO 120 V 120 V 120 V 120 V 120 V 120 V 220 V #12 #12 #12 #12 #12 #12 #12 2x20A 1x20A 1x20A 1x20A 1x20A 1x20A 1x20A Alumbrado. Tomacorrientes: Sala, Comedor. Tomacorriente: Licuadora. Tomacorrientes: SSHH, Dormitorio. Tomacorriente: Refrigeradora. Tomacorriente: Hornilla eléctrica. Tomacorriente: Aire acondicionado. CONDUCTOR 3 1 2 4 5 6 7 400 VATIOS 750 VATIOS 900 VATIOS 800 VATIOS 500 VATIOS 400 VATIOS 1600 VATIOS 6.950 VATIOS TABLERO DE DISTRIBUCION T-PH4 MONOFASICO 240 / 120 VOLTIOS 100 AMPERIOS - 12 ESPACIOS UBICACION: PLANTA PENT HOUSE ACOMETIDA: 2 X #6 - N #6 - T #8 - LONGITUD 57 m. 1600 VATIOS CONDUCTOR VOLTAJE P. INST. BREAKER DENOMINACION CIRCUITO 8 120 V 120 V 120 V 120 V 120 V 120 V 220 V 220 V #12 #12 #12 #12 #12 #12 #12 #12 2x20A 2x20A 1x20A 1x20A 1x20A 1x20A 1x20A 1x20A Alumbrado. Tomacorrientes: Sala, Comedor. Tomacorriente: Licuadora. Tomacorrientes: Dormitorios, SSHH. Tomacorriente: Refrigeradora. Tomacorriente: Hornilla eléctrica. Tomacorriente: Aire acondicionado. Tomacorriente: Aire acondicionado. \LDIAGRAMA UNIFILAR CDF-10 CDF-9 CDF-8 CDF-6 CDF-5 CDF-4 CDF-3 CDF-2 CDF-1 CDP CDF-7 01 20 CABLE #11 (20P) 01 10 CABLE #10 (10P) 01 10 CABLE #9 (10P) 01 10 CABLE #8 (10P) 01 10 CABLE #7(10P) 01 10 CABLE #6 (10P) 01 10 CABLE #3 (10P) 01 10 CABLE #5 (10P) 01 10 CABLE #4 (10P) 01 10 CABLE #2 (10P) 1°PISO SUBSUELO 120 PARES 9°PLANTA ALTA 8°PLANTA ALTA 7°PLANTA ALTA 6°PLANTA ALTA 5°PLANTA ALTA 4°PLANTA ALTA 3°PLANTA ALTA 2°PLANTA ALTA 1°PLANTA ALTA PLANTA BAJA CABLE PARES PISO N° CDF DP PAR CLASIFICACION AMBIENTE BLOQUE PAR N° BLOQUE PAR DPTO.#1 02 03 04 05 06 07 08 09 10 2 10 PT 9 CDF-10 01 TD-38 L I B R E S SUITE 1 DPTO.#2 SUITE 2 ADMINIS- TRACION RECEPCION CUARTO DE DEPART.1 PB TD-39 TD-40 TD-41 01 02 03 04 05 06 07 08 09 10 3 10 PT 8 CDF-9 01 TD-34 L I B R E S TD-35 TD-36 TD-37 01 02 03 04 05 06 07 08 09 10 4 10 PT 7 CDF-8 01 TD-30 L I B R E S TD-31 TD-32 TD-33 01 02 03 04 05 06 07 08 09 10 5 10 PT 6 CDF-7 01 TD-26 L I B R E S TD-27 TD-28 TD-29 01 02 03 04 05 06 07 08 09 10 6 10 PT 5 CDF-6 01 TD-22 L I B R E S TD-23 TD-24 TD-25 01 02 03 04 05 06 07 08 09 10 7 10 PT 4 CDF-5 01 TD-18 L I B R E S TD-19 TD-20 TD-21 01 02 03 04 05 06 07 08 09 10 8 10 PT 3 CDF-4 01 TD-14 L I B R E S TD-15 TD-16 TD-17 01 02 03 04 05 06 07 08 09 10 9 10 PT 2 CDF-3 01 TD-10 L I B R E S TD-11 TD-12 TD-13 01 02 03 04 05 06 07 08 09 10 10 10 PT 1 CDF-2 01 TD-6 L I B R E S TD-7 TD-8 TD-9 01 02 03 04 05 06 07 08 09 10 PLANTA CDF-1 01 TD-1 L I B R E S TD-2 TD-3 TD-4 11 12 13 14 15 16 17 18 19 20 BAJA ESPACIO RESERVADO PARA PACIFICTEL NO MAYOR A 1,70m NO MENOR A 0,90m PENDIENTE 2% NO MAS DE UNA CURVA MAYOR DE 90° POZO DE MANO ACOMETIDA SUBTERRANEA ACERA TD-45 1 CDF11-01 2 3 4 5 TD-44 TD-43 6 7 8 9 10 TD-42 LIBRES TD-43 PAR PAR TD-41 1 CDF10-01 2 3 4 5 TD-40 TD-39 6 7 8 9 10 TD-38 LIBRES TD-39 PAR PAR TD-37 1 CDF9-01 2 3 4 5 TD-36 TD-35 6 7 8 9 10 TD-34 LIBRES TD-35 PAR PAR TD-33 1 CDF8-01 2 3 4 5 TD-32 TD-31 6 7 8 9 10 TD-30 LIBRES TD-31 PAR PAR TD-29 1 CDF7-01 2 3 4 5 TD-28 TD-27 6 7 8 9 10 TD-26 LIBRES TD-27 PAR PAR TD-25 1 CDF6-01 2 3 4 5 TD-24 TD-23 6 7 8 9 10 TD-22 LIBRES TD-23 PAR PAR TD-21 1 CDF5-01 2 3 4 5 TD-20 TD-19 6 7 8 9 10 TD-18 LIBRES TD-19 PAR PAR TD-17 1 CDF4-01 2 3 4 5 TD-16 TD-15 6 7 8 9 10 TD-14 LIBRES TD-15 PAR PAR TD-13 1 CDF3-01 2 3 4 5 TD-12 TD-11 6 7 8 9 10 TD-10 LIBRES TD-11 PAR PAR TD-9 1 CDF2-01 2 3 4 5 TD-8 TD-7 6 7 8 9 10 TD-6 LIBRES TD-7 PAR PAR TD-5 1 CDF1-01 2 3 4 5 TD-4 TD-3 6 7 8 9 10 TD-2 TD-3 PAR PAR 1 CDF1-11 2 3 4 5 6 7 8 9 10 L I B R E S PAR PAR CDF-11 01 10 CABLE #1 (10P) PENT HAUSE L I B R E S TD-1 SISTEMA SPA PLANTA CDF1-11 BAJA TD-5 01 02 03 04 05 06 07 08 09 10 01 1 10 PH CDF-11-01 11 20 TD-42 TD-43 TD-44 TD-45 L I B R E S TERRAZA ACCESO VEHICULAR A PARQUEO ADMINISTRACION RECEPCION B S ESTACIONAMIENTOS COMEDOR SALA COCINA DORMITORIO 1 DORMITORIO 2 CUARTO DE SISTEMAS COCINA DE APOYO SALON DE EVENTOS 12 11 10 9 8 7 6 5 4 3 2 1 13 14 15 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 33 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 34 35 36 37 38 16 17 PM1 IZQ +5.08 2 1 4 3 2 1 3 PISCINA DE NIÑOS P L A Y A D E L M A R TC-1 a TC -1 SM BAJA a TC -1 a TC -1 TC-2 ESC: PLANTA BAJA CON ZONA EXTERIOR 1:150 BODEGA BODEGA BODEGA BODEGA BODEGA BODEGA BODEGA BODEGA S BODEGA BODEGA CAPACIDAD 112m3 CISTERNA 16.15x6.85x1.60 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 33 32 5 6 7 8 9 10 11 12 13 14 15 16 34 35 2 1 4 3 CUARTO DE BOMBA NIÑOS SM SM SM TA S B DUCHAS SAUNA MASAJES AGUA FRIA AGUA CALIENTE VESTIDORES GIMNASIO CISTERNA DE GAS BODEGA BODEGA AGUA FRIA AGUA CALIENTE DUCHAS MASAJES SAUNA 12 9 8 7 6 5 4 3 2 1 13 14 15 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 33 32 5 6 7 8 9 10 11 12 13 14 15 16 34 35 36 37 38 16 17 2 1 4 3 2 1 3 11 10 PISCINA DE NIÑOS SM SM SM SM 3B 2B T-SPA 2 1 T-PISC C.A.1 ESC: 1er PISO DE PARQUEO 1:150 TERRAZA ACCESO VEHICULAR A PARQUEO ADMINISTRACION RECEPCION B S ESTACIONAMIENTOS COMEDOR SALA COCINA DORMITORIO 1 DORMITORIO 2 CUARTO DE SISTEMAS COCINA DE APOYO SALON DE EVENTOS 12 11 10 9 8 7 6 5 4 3 2 1 13 14 15 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 33 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 34 35 36 37 38 16 17 PM1 IZQ +5.08 2 1 4 3 2 1 3 PISCINA DE NIÑOS P L A Y A D E L M A R SM S B DUCHAS SAUNA MASAJES AGUA FRIA AGUA CALIENTE VESTIDORES GIMNASIO CISTERNA DE GAS BODEGA AGUA FRIA AGUA CALIENTE DUCHAS MASAJES SAUNA 12 9 8 7 6 5 4 3 2 1 13 14 15 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 33 32 5 6 7 8 9 10 11 12 13 14 15 16 34 35 36 37 38 16 17 2 1 4 3 2 1 3 11 10 PISCINA DE NIÑOS TB ARM. TELF. SM 8 C.F.2 1A 5A 2A SM 3A 4A ESC: 2do PISO DE PARQUEO 1:150 C.A.1 C.A.2 C.A.4 C.A.5 a TC -1 a TC -1 C.A.6 a TC -1 C.A.7 C.A.8 a TC -1 C.A.9 C.A.3 C.A.10 C.F.1 TC-1 C.F.E.1 C.A.1 C.A.2 TC-2 C.A.3 TC-2 C.F.E.1 C.F.E.2 C.F.E.3 C.F.E.4 C.F.E.5 C.F.E.6 C.F.E.7 C.F.E.1 C.F.E.2 TC-3 TC-3 C.A.1 C.F.E.1 C.F.E.2 C.F.E.3 C.F.1 C.F.2 C.F.E.1 C.F.E.2 1 CIRCUITOS DE ALUMBRADO 3 1B T-SPA C.A.2 C.A.3 C.A.4 C.A.5 C.A.6 T-PISC ESC: 1er PISO DE PARQUEO 1:150 T.C.A SM ESC: PLANTA BAJA CON ZONA EXTERIOR 1:150 CIRCUITOS DE FUERZA 6 DIAGRAMAS UNIFILARES \W3.58915; \LUBICACIÓ\LN \LREGISTRO DE RED INTERNA \LDIAGRAMA DE CABLES PRINCIPALES \W5.24796; \FStylus BT;\LALZADO TELEFONICO \LDETALLE DE ACOMETIDA \LBLOQUE DE CONECCION UBICACIÓN IMPLANTACIÓN \W2.30343; \LIMPLANTACIÓ\LN 4 12S - CL-100 A F1 F2 N ESPECIFICACIONES MEDIDOR \LTABLERO DE MEDIDORES \LCUARTO DE TRANSFORMADORES malla metálica \FStylus BT;\LCUARTO DE TB ARM. TELF. MEDIDORES TRANSFORMADOR GENERADOR TERRAZA TERRAZA TERRAZA S B TERRAZA DORMITORIO DORMITORIO DORMITORIO SALA COCINA SALA DORMITORIO DE SERVICIO LAVANDERIA RECIBIDOR DORMITORIO DE HUESPED COCINA COMEDOR BAR BAR RECIBIDOR SALA DORMITORIO DE HUESPED DORMITORIO DE SERVICIO LAVANDERIA S S C.A. 2 SALA COMEDOR TPH-3 ESC: PLANTA BAJA PENT HOUSE 1:150 TPH-2 TPH-1 TPH-4 C.A. 1 C.A. 1 C.A.1 C.A. 1 C.A. 2 ESC: PLANTA ALTA PENT HOUSE 1:150 SIMBOLOGIA CDP CP CAJA DE PASO CDF CAJA DE DISTRIBUCION FINAL CAJA DE DISTRIBUCION PRINCIPAL TD TOMA DE TELEFONO DIRECTO PLO EXTENCION TELEFONICA S B MURO DE HORMIGON DUCHAS SAUNA MASAJES AGUA FRIA AGUA CALIENTE VESTIDORES GIMNASIO CISTERNA DE GAS BODEGA BODEGA AGUA FRIA AGUA CALIENTE DUCHAS MASAJES SAUNA 12 9 8 7 6 5 4 3 2 1 13 14 15 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 33 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 34 35 36 37 38 16 17 2 1 4 3 2 1 3 11 10 PISCINA DE NIÑOS P L A Y A D E L M A R a CDF-1 TD-5 2Pd1/2" ESC: 1er PISO DE PARQUEO 1:150 ACCESO VEHICULAR A PARQUEO ADMINISTRACION RECEPCION B S COMEDOR SALA COCINA DORMITORIO 1 DORMITORIO 2 CUARTO DE SISTEMAS COCINA DE APOYO SALON DE EVENTOS a CDF-1 TD-1 2Pd1/2" a CDF-1 TD-2 2Pd1/2" a CDF-1 TD-3 2Pd1/2" a CDF-1 TD-4 2Pd1/2" PLO-4 1Pd1/2" CDF-1 5 CIRCUITOS ESPECIALES DORMITORIO 1 SALA COMEDOR COCINA DORMITORIO 3 DORMITORIO 3 TERRAZA DORMITORIO 2 DORMITORIO 1 DORMITORIO SERVICIO DORMITORIO SERVICIO COMEDOR SALA LAVANDERIA LAVANDERIA COCINA TERRAZA S B TERRAZA DORMITORIO DORMITORIO COMEDOR DORMITORIO SALA COCINA COMEDOR DORMITORIO 2 a CDF-2 TD-6 2Pd1/2" PLO-6 1Pd1/2" a CDF-2 TD-7 2Pd1/2" 1Pd1/2" PLO-7 a CDF-2 TD-8 2Pd1/2" PLO-8 1Pd1/2" a CDF-2 TD-9 2Pd1/2" 1Pd1/2" PLO-9 CDF-2 DUCTO ELECTRICO TELEFONICO ESC: PLANTA TIPO 1:150 TERRAZA TERRAZA TERRAZA S B TERRAZA DORMITORIO DORMITORIO DORMITORIO SALA COCINA SALA DORMITORIO DE SERVICIO LAVANDERIA RECIBIDOR DORMITORIO DE HUESPED COCINA COMEDOR BAR BAR RECIBIDOR SALA DORMITORIO DE HUESPED DORMITORIO DE SERVICIO LAVANDERIA S S SALA COMEDOR a CDF-11 TD-45 2Pd1/2" TD-42 2Pd1/2" a CDF-11 TD-43 2Pd1/2" a CDF-11 2Pd1/2" TD-44 a CDF-11 PLO-43 PLO-44 CDF-11 DUCTO ELECTRICO TELEFONICO ESC: PLANTA BAJA 1:150 ESC: PLANTA BAJA DE PENT HOUSE 1:150 TERRAZA TERRAZA S B DORMITORIO 2 DORMITORIO 1 SALA DE ESTAR BODEGA DORMITORIO MASTER TERRAZA B B DORMITORIO MASTER DORMITORIO 2 BODEGA V4 0.70 1.85 1.00 PLO-45 1Pd1/2" a TD45 PLO-42 1Pd1/2" a TD42 DUCTO ELECTRICO TELEFONICO ESC: PLANTA ALTA DE PENT HOUSE 1:150 TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. TV.C. SALA DE ESTAR DORMITORIO 1 COMPAÑIA DE CABLE COMPAÑIA DE CABLE COMPAÑIA DE CABLE COMPAÑIA DE CABLE 2 CIRCUITOS DE FUERZA TERRAZA DORMITORIO 1 SALA COMEDOR COCINA DORMITORIO 3 DORMITORIO 3 TERRAZA DORMITORIO 2 DORMITORIO 1 DORMITORIO SERVICIO DORMITORIO SERVICIO COMEDOR SALA LAVANDERIA LAVANDERIA COCINA TERRAZA S B TERRAZA DORMITORIO DORMITORIO COMEDOR DORMITORIO SALA COCINA COMEDOR DORMITORIO 2 BAJA 7 5 4 6 14 13 3 9 7 8 6 4 12 5 7 3 5 6 4 2 8 11 6 8 9 12 4 3 5 14 13 10 ESC: PLANTA TIPO 1:100 7 4 11 10 2 3 TD-3 TD-4 TD-1 TD-2 TERRAZA TERRAZA TERRAZA S B TERRAZA DORMITORIO DORMITORIO DORMITORIO SALA COCINA SALA DORMITORIO DE SERVICIO LAVANDERIA RECIBIDOR DORMITORIO DE HUESPED COCINA COMEDOR BAR BAR RECIBIDOR SALA DORMITORIO DE HUESPED DORMITORIO DE SERVICIO LAVANDERIA S S SALA COMEDOR TPH-3 C.F.2 C.F.3 C.F.E.7 C.F.E.13 7 C.F.E.9 ESC: PLANTA BAJA PENT HOUSE 1:100 TPH-2 TPH-1 TPH-4 C.F.E.4 C.F.E.5 C.F.E.6 C.F.2 C.F.3 C.F.E.4 C.F.E.7 C.F.E.8 C.F.E.12 C.F.E.13 C.F.3 C.F.4 C.F.E.5 C.F.E.6 C.F.E.7 C.F.E.8 C.F.E.9 C.F.E.10 C.F.E.12 C.F.E.13 C.F.E.11 C.F.4 C.F.E.8 C.F.E.9 C.F.E.9 C.F.E.5 C.F.E.6 C.F.E.7 C.F.E.5 C.F.E.6 C.F.3 C.F.E.11 C.F.E.10 CIRCUITOS DE ALUMBRADO C.F.1 C.F.3 C.F.4 C.F.5 C.F.6 C.F.7 F1 N F2 700 KVA CONDUCTOR #12 CIRCUITO 1 120 V VOLTAJE 120 V 2 #12 120 V 3 #12 TABLERO SECUNDARIO TA MONOFASICO 240/120 VOLTIOS 8 BREAKERS UBICACION: ALIMENTADOR: 2x#10 AWG - N#10 - TIERRA #10 PRIMER PISO SUBSUELO P. INST. BREAKER DENOMINACION 400W 360W 320W 1x20A ALUMBRADO AREA PARQUEO 1x20A 1x20A ALUMBRADO AREA PARQUEO ALUMBRADO AREA PARQUEO 1080W 9240W ALUMBRADO RECEPCION ALUMBRADO HALL DE INGRESO - SSHH TABLERO SECUNDARIO TC-1 TRIFASICO 240/120 VOLTIOS 24 BREAKERS UBICACION: ADMINISTRACION - PLANTA BAJA ALIMENTADOR: 3 x #8 AWG - N#10 - TIERRA #8 ALUMBRADO ADMINISTRACION 1x20A 1x20A 1x20A 480W 240W #12 #12 #12 120V 120V 120V C.A.3 C.A.1 C.A.2 DENOMINACION BREAKER P. INST. CONDUCTOR VOLTAJE CIRCUITO 720W C.A.4 120V #12 360W 1x20A ALUMBRADO EXT. RECEPCION - INGRESO PARQUEO C.F.1 120V #12 450W 1x20A TOMACORRIENTES ADMINISTRACION C.F.E.1 220V #12 2000W 2x20A AIRE ACONDICIONADO ADMINISTRACION C.A.5 220V #12 1250W 2x20A ALUMBRADO ESTACIONAMIETOS C.A.6 120V #12 600W 1x20A ALUMBRADO CORREDOR EXT. IZQUIERDO C.A.7 120V #12 300W 1x20A ALUMBRADO CORREDOR EXT. DERECHO C.A.8 120V #12 240W 1x20A C.A.9 120V #12 1300W 1x20A C.A.10 120V #12 1300W 1x20A ILUMINACION AREA PISCINA AIRE ACONDICIONADO AIRE ACONDICIONADO TOMACORRIENTES DORMITORIO 1 Y 2 - SSHH TOMACORRIENTES - SALA - COMEDOR LICUADORA HORNILLA ELECTRICA MICROONDAS ALUMBRADO 2x20A 1x20A 8680W 1800W 1800W 1050W 1050W 800W 500W 1200W 480W 220V 120V 2x#8AWG - N#8 - TIERRA #8 SUITE - PLANTA BAJA MONOFASICO 240/120 VOLTIOS 12 BREAKERS TABLERO SECUNDARIO TC-3 UBICACION: ALIMENTADOR: 1x20A 1x20A 1x20A #12 #12 #12 DENOMINACION BREAKER P. INST. CONDUCTOR VOLTAJE CIRCUITO #12 1x20A #12 1x20A #12 #12 #12 2x20A 120V 120V 120V 120V 120V 220V FASES R-S FASES R-S-T FASES R-S FASES R-T 120V 120V 120V 120V 120V 5 4 1x20A #12 1x20A #12 CIRCUITO VOLTAJE CONDUCTOR P. INST. BREAKER DENOMINACION 2 1 3 #12 #12 #12 1x20A 1x20A 1x20A ALIMENTADOR: UBICACION: TABLERO SECUNDARIO TB MONOFASICO 240/120 VOLTIOS 8 BREAKERS SEGUNDO PISO SUBSUELO 2x#10AWG - N#10 - TIERRA #10 400W 240W 400W 400W 360W 1800W ALUMBRADO AREA PARQUEO ALUMBRADO AREA PARQUEO ALUMBRADO AREA PARQUEO ALUMBRADO AREA PARQUEO ALUMBRADO AREA PARQUEO MOTOR DE PUERTA TOMACORRIENTE - ILUMINACION 580W 400W 180W 2x#10AWG - N#10 - TIERRA #10 CASETA GUARDIANIA MONOFASICO 240/120 VOLTIOS 4 BREAKERS TABLERO SECUNDARIO TC-4 UBICACION: ALIMENTADOR: 1x20A 1x20A #12 #12 1 2 DENOMINACION BREAKER P. INST. CONDUCTOR VOLTAJE CIRCUITO 120V 120V FASES R-S 120V 120V 120V 120V 120V 7 6 5 4 #12 #12 1x20A #12 1x20A #12 CIRCUITO VOLTAJE CONDUCTOR P. INST. BREAKER DENOMINACION 2 1 3 #12 #12 #12 1x20A 1x20A 1x20A ALIMENTADOR: UBICACION: TD-3 TD-4 TE-3 TE-4 TF-3 TF-4 TG-3 TG-4 TH-3 TH-4 TI-3 TI-4 TJ-3 TJ-4 TK-3 TK-4 TL-3 TL-4 MONOFASICO 240/120 VOLTIOS 12 BREAKERS PLANTAS TIPO 2x#8AWG - N#8 - TIERRA #8 120V 220V 660W 900W 750W 1200W 500W 400W 2000W 6410W 1x20A 2x20A ALUMBRADO TOMACORRIENTES TOMACORRIENTES MICROONDAS HORNILLA ELECTRICA REFRIGERADORA AIRE ACONDICIONADO TABLERO SECUNDARIO TIPO ILUMINACION ESCALERAS Y PASILLOS ILUMINACION ESCALERAS Y PASILLOS Alumbrado: Cocina, Comedor, Sala, Dormitorio Servicio. Alumbrado: Lavado, Dormitorio Huésped, Recibidor. Tomacorrientes: Dormitorio Huésped, SSHH, Recibidor. Tomacorrientes: Comedor, Sala. Tomacorriente: Congelador. Tomacorriente: Refrigeradora. Tomacorriente: Licuadora. Tomacorriente: Microondas. Tomacorriente: Hornilla eléctrica. Tomacorriente: Lavadora. Tomacorriente: Plancha. Tomacorriente: Aire acondicionado. Tomacorriente: Aire acondicionado. Tomacorriente: Aire acondicionado. Alumbrado: Planta Alta. Tomacorriente: Sala estar, SSHH, Dormitorio 2. Tomacorriente: Dormitorio master, Dormitorio 1, Vestidor. Alumbrado. Masaje Masaje Babacoa Vestidores Gimnasio Tomacorriente TABLERO DE DISTRIBUCION T-SPA TRIFASICO 240 / 120 VOLTIOS 125 AMPERIOS - 18 ESPACIOS UBICACION: SPA ACOMETIDA: 3 X #2 - N #4 - T #4 Tomacorriente TABLERO DE DISTRIBUCION T-PISC TRIFASICO 240 / 120 VOLTIOS 125 AMPERIOS - 18 ESPACIOS UBICACION: BODEGA AREA DE PISCINA ACOMETIDA: 3 X #4 - N #6 - T #6 TABLERO DE DISTRIBUCION TIPO PARA T-PH1 T-PH2 MONOFASICO 240 / 120 VOLTIOS 125 AMPERIOS - 24 ESPACIOS UBICACION: PLANTA PENT HOUSE ACOMETIDA: 2 X # \S1#0; - N #2 - T #2 - LONGITUD 70 m. CONDUCTOR VOLTAJE P. INST. BREAKER DENOMINACION 13 12 11 10 9 8 7 6 5 4 2 1 3 14 18 17 16 15 19 120 V 120 V 120 V 120 V 120 V 120 V 120 V 120 V 120 V 120 V 120 V 220 V 220 V 220 V 220 V 220 V 120 V 120 V 120 V #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 #12 280 VATIOS 400 VATIOS 1200 VATIOS 900 VATIOS 600 VATIOS 400 VATIOS 800 VATIOS 1000 VATIOS 500 VATIOS 900 VATIOS 1000 VATIOS 2000 VATIOS 1600 VATIOS 560 VATIOS 1200 VATIOS 1200 VATIOS 1600 VATIOS 1600 VATIOS 1600 VATIOS 19.340 VATIOS 2x20A 2x20A 1x20A 1x20A 1x20A 1x20A 1x20A 1x20A 1x20A 1x20A 1x20A 1x20A 1x20A 2x20A 2x20A 2x20A 1x20A 1x20A 1x20A Tomacorriente: Aire acondicionado. Tomacorriente: Aire acondicionado. C.F.2 1 C.F.1 C.F.3 C.F.4 C.F.5 C.F.6 C.F.1 C.A.1 C.A.2 C.A.3 C.A.4 C.A.5 C.A.6 CIRCUITO CONDUCTOR VOLTAJE P. INST. BREAKER DENOMINACION CIRCUITO CONDUCTOR VOLTAJE P. INST. BREAKER DENOMINACION CIRCUITO C.F.7 120 V 120 V 120 V 120 V 120 V 220 V 220 V 220 V #12 #12 #12 #12 #12 # 6 # 6 # 10 300 VATIOS 468 VATIOS 400 VATIOS 800 VATIOS 10.000 VATIOS 2 X 50A 24.936 VATIOS 2500 VATIOS 2 X 30A 10.000 VATIOS 2 X 50A 468 VATIOS 1x20A 1x20A 1x20A 1x20A 1x20A 220 V 220 V 220 V 220 V 220 V 120 V 120 V # 12 # 12 # 12 # 6 # 14 # 14 # 12 750 VATIOS 2300 VATIOS 11000 VATIOS 500 VATIOS 300 VATIOS 1500 VATIOS 2 X 20A 3 X 20A 3 X 20A 2 X 60A 1 X 15A 1 X 15A Blower Jacuzzi. Bomba Piscina. Reflector Jacuzzi. 2 X 20A Bomba Jacuzzi. Calentador Jacuzzi. Reflector Piscina. Iluminación Area de Piscina. 18.650 VATIOS C.F.E.1 C.A.1 C.F.2 C.F.1 C.F.2 C.F.E.1 C.F.E.2 21016W TABLERO SECUNDARIO TC-2 TRIFASICO 240/120 VOLTIOS 100 AMPERIOS 18 ESPACIOS UBICACION: SALA DE EVENTOS ACOMETIDA: 3 x #4 AWG - N#6 - T #6 ILUMINACION SALA EVENTOS 1x15A 1x20A 2x20A 1200W 200W #12 #12 #12 120V 120V C.A.3 C.A.1 C.A.2 DENOMINACION BREAKER P. INST. CONDUCTOR VOLTAJE CIRCUITO 216W C.F.E.1 120V #12 300W 1x20A C.F.E.2 120V #12 400W 1x20A TOMACORRIENTES USO GENERAL C.F.E.3 220V #12 800W 2x20A C.F.E.4 220V #12 1000W 2x20A C.F.E.5 120V #12 800W 1x20A C.F.E.6 120V #12 500W 1x20A C.F.E.7 120V #12 600W 1x20A C.F.E.1 #6 7500W 2x70A C.F.E.2 #6 7500W FASES R-S-T 220V 120V 120V 2x70A ILUMINACION SALA EVENTOS ILUMINACION COCINA - INGRESO TOMACORRIENTES REFRIGERADORA AIRE ACONDICIONADO AIRE ACONDICIONADO TOMACORRIENTES LICUADORA TOMACORRIENTES MICROONDAS TOMACORRIENTES SANDUCHERA TOMACORRIENTES EXTRACTOR TOMACORRIENTES SALA C.F.E.2 2300 VATIOS AIRE ACONDICIONADO 2x20A 1800W #12 220V 13 AIRE ACONDICIONADO 2x20A 1800W #12 220V 12 LAVADORA 1x20A 900W #12 120V 11 PLANCHA 1x20A 1000W #12 120V 10 REFRIGERADORA 1x20A 400W #12 120V 9 MICROONDAS 1x20A 1200W #12 120V 8 HORNILLA ELECTRICA 1x20A 500W #12 120V 7 LICUADORA 1x20A 800W #12 120V 6 TOMACORRIENTES SALA - DORMITORIO1-TERRAZA 1x20A 1050W #12 120V 5 TOMACORRIENTES DORMITORIO 2 - SSHH. 1x20A 1050W #12 120V 4 480W CIRCUITO VOLTAJE CONDUCTOR P. INST. BREAKER DENOMINACION 2 1 3 120V 120V 120V #12 #12 #12 1350W 480W 1x20A 1x20A 1x20A ALUMBRADO LAVANDERIA-COCINA-COMEDOR-SALA 2x#4AWG - N#4 - TIERRA #4 ALIMENTADOR: PLANTA TIPO UBICACION: MONOFASICO 240/120 VOLTIOS 24 BREAKERS ALUMBRADO DORMITORIO 1 Y 2 -SSHH. - TERRAZA TOMACORRIENTES COMEDOR-SALA-DORMITORIO 3 14610W 14 220V #12 1800W 2x20A AIRE ACONDICIONADO TD-1 TD-2 TE-1 TE-2 TF-1 TF-2 TG-1 TG-2 TH-1 TH-2 TI-1 TI-2 TJ-1 TJ-2 TK-1 TK-2 TL-1 TL-2 TABLERO SECUNDARIO TIPO AMBIENTES Amp Conduc. Volt. Polos DISYUNTOR 1B 2 # 12 TW 1 1 20 ALUMBRADO AREA DE PARQUEO N° de Circ Fase A B # de Punt Potencia w ITEM Panel acom 1 2 3 7 320 1 A 11 intensidad AMP 120 120 2.66 PLANILLA DE CIRCUITO PRIMER PISO DE PARQUEO 360 3 120 400 3.33 2B 20 DMU (KVA) = 1080 X 0.65 = 702 = 0.702KW / 0.8 = 0.8775 KVA CARGA TOTAL (W) 1080 8.99 2#10AWG N# 1O T#10 2 # 12 TW 2 # 12 TW ALUMBRADO AREA DE PARQUEO 20 15 ALUMBRADO AREA DE PARQUEO 3B AMBIENTES Amp Conduc. Volt. Polos DISYUNTOR 1 2 # 12 TW 1 1 20 SAUNA, MASAJES, AGUA FRIA-CALIENTE, DUCHAS N° de Circ Fase A B # de Punt Potencia w ITEM Panel acom 1 2 3 9 153 1 A 2 intensidad AMP 120 120 1.27 PLANILLA DE CIRCUITO PRIMER PISO AREA SPA ZONA EXTERIOR 153 1.27 120 300 2.5 2 20 DMU (KVA) =24774 X 0.65 =16103=16.10KW / 0.8 = 20.12 KVA CARGA TOTAL (W) 24774 112.33 3#2AWG N# 4 T#4 2 # 12 TW 2 # 12 TW DUCHAS, VESTIDORES, MASAJES, AGUA FRIA-CALIENTE 20 9 MASAJES C.F.1 C.F.2 C.F.3 C.F.4 C.F.5 C.F.6 C.F.7 4 5 6 7 8 9 120 120 120 220 220 220 468 400 800 10.000 10000 2500 3.9 3.33 6.66 45.45 45.45 2.5 2 # 12 TW 2 # 12 TW 2 # 12 TW 2 # 6 TW 2 # 6 TW 2 # 10 TW 3 2 3 1 1 1 BARBACOA MASAJES GIMNASIO SAUNA SAUNA AGUA FRIA-CALIENTE 1 1 1 1 2 2 20 20 20 20 50 30 B A B A B A AMBIENTES Amp Conduc. Volt. Polos DISYUNTOR C.A.1 2 # 12 TW 2 2 20 BLOWER JACUZZI N° de Circ Fase A B # de Punt Potencia w ITEM Panel acom 1 2 3 1 750 3 A 3 intensidad AMP 220 220 3.40 PLANILLA DE CIRCUITO PRIMER PISO AREA SPA ZONA EXTERIOR 2300 10.45 220 11000 50 C.A.2 60 DMU (KVA) =18650 X 0.65 =12122=12.12KW / 0.8 = 15.15 KVA CARGA TOTAL (W) 18650 87.77 CAJA DE BREAKERS 16-32 2 # 12 TW 2 # 6 TW BOMBA JACUZZI 20 4 CALENTADOR JACUZZI C.A.3 C.A.4 C.A.5 C.A.6 C.F.1 4 5 6 7 120 120 220 220 500 300 1500 2300 4.16 2.5 6.81 10.45 2 # 14 TW 2 # 14 TW 2 # 12 TW 2 # 12 TW 3 1 1 1 REFLECTOR PISCINA REFLECTOR JACUZZI ILUMINACION AREA DE PISCINA BOMBA PISCINA 1 1 2 3 15 15 20 20 B A B A SUMATORIA DE CARGA TOTALES EN EL PRIMER PISO DE PARQUEO, SPA, PISCINA Potencia w intensidad AMP 1080 8.99 24774 112.33 18650 87.77 CARGA TOTAL (W) DMU (KVA) =44504 X 0.65 =28927=28.92KW / 0.8 = 36.15 KVA 44504 209.09 AMBIENTES ZONA PARQUEO ZONA SPA ZONA EXTERIOR 1 2 3 ITEM 3#4AWG N# 6 T#6 AMBIENTES Amp Conduc. Volt. Polos DISYUNTOR C.A.1 2 # 12 TW 1 1 20 LAVADO, DORMITORIO, HUESPED, RECIBIDOR N° de Circ Fase A B # de Punt Potencia w ITEM Panel acom 1 2 3 5 280 1 A 8 intensidad AMP 120 120 1.27 PLANILLA DE CIRCUITO PRIMER PISO AREA SPA ZONA EXTERIOR MULTIPLICADO X2 400 3.33 120 1200 10 C.A.2 20 DMU (KVA) =19360 X 0.65 =12584=12.584KW / 0.8 = 15.73 KVA CARGA TOTAL (W) 19360 146.24 \A1;2X# 1/0AWG N# 2 T#2 2 # 12 TW 2 # 12 TW 20 9 C.F.3 C.F.4 C.F.E.5 C.F.E.6 C.F.E.7 C.F.E.8 C.F.E.9 4 5 6 7 8 9 120 120 120 120 120 120 900 600 400 800 1000 500 7.5 5 3.33 6.66 8.33 4.16 2 # 12 TW 2 # 12 TW 2 # 12 TW 2 # 12 TW 2 # 12 TW 2 # 12 TW 6 1 1 1 1 1 1 1 1 1 1 1 20 20 20 20 20 20 B A B A B A C.F.E.10 10 120 900 7.5 2 # 12 TW 1 1 20 A C.F.E.11 11 120 1000 8.3 2 # 12 TW 1 1 20 A C.F.E.12 12 220 2000 9.09 2 # 12 TW 1 2 20 A C.F.E.13 13 220 1600 7.27 2 # 12 TW 1 2 20 A C.F.E.14 14 120 560 4.6 2 # 12 TW 1 1 20 A C.F.E.15 15 120 1200 10 2 # 12 TW 1 1 20 A C.F.E.16 16 120 1200 10 2 # 12 TW 1 1 20 A C.F.E.17 17 220 1600 13.3 2 # 12 TW 1 2 20 A C.F.E.18 18 220 1600 13.3 2 # 12 TW 1 2 20 A C.F.E.19 19 220 1600 13.3 2 # 12 TW 1 2 20 A Alumbrado: Cocina, Comedor, Sala, Dormitorio Servicio. Tomacorrientes: Dormitorio Huésped, SSHH, Recibidor. Tomacorrientes: Comedor, Sala. Tomacorriente: Congelador. Tomacorriente: Refrigeradora. Tomacorriente: Licuadora. Tomacorriente: Microondas. Tomacorriente: Hornilla eléctrica. Tomacorriente: Lavadora. Tomacorriente: Plancha. Tomacorriente: Aire acondicionado. Tomacorriente: Aire acondicionado. Alumbrado: Planta Alta. Tomacorriente: Sala estar, SSHH, Dormitorio 2. Tomacorriente: Dormitorio master, Dormitorio 1, Vestidor. Tomacorriente: Aire acondicionado. Tomacorriente: Aire acondicionado. Tomacorriente: Aire acondicionado. AMBIENTES Amp Conduc. Volt. Polos DISYUNTOR C.A.1 2 # 12 TW 1 1 20 N° de Circ Fase A B # de Punt Potencia w ITEM Panel acom 1 2 3 9 360 1 A 4 intensidad AMP 120 120 3.40 PLANTA PENTHAUSE LADO IZQUIERDO 750 6.25 120 600 5 C.F.2 20 DMU (KVA) =5010 X 0.65 =23.44=0.023KW / 0.8 = 0.029 KVA CARGA TOTAL (W) 5010 36.07 2 # 12 TW 2 # 12 TW 20 5 C.F.3 C.F.E.4 C.F.E.5 C.F.E.6 C.F.E.7 4 5 6 7 120 120 120 220 400 500 800 1600 3.33 4.16 6.66 7.27 2 # 12 TW 2 # 12 TW 2 # 12 TW 2 # 12 TW 1 1 1 1 1 1 1 2 20 20 20 20 B A B A 2#8AWG N# 8 T#8 Alumbrado. Tomacorrientes: SSHH, Dormitorio. Tomacorrientes: Sala, Comedor. Tomacorriente: Refrigeradora. Tomacorriente: Hornilla eléctrica. Tomacorriente: Licuadora. Tomacorriente: Aire acondicionado. 3 1 2 4 5 6 7 400 VATIOS 750 VATIOS 900 VATIOS 800 VATIOS 500 VATIOS 400 VATIOS 1600 VATIOS 6.950 VATIOS TABLERO DE DISTRIBUCION T-PH4 MONOFASICO 240 / 120 VOLTIOS 100 AMPERIOS - 12 ESPACIOS UBICACION: PLANTA PENT HOUSE ACOMETIDA: 2 X #6 - N #6 - T #8 - LONGITUD 57 m. 1600 VATIOS CONDUCTOR VOLTAJE P. INST. BREAKER DENOMINACION CIRCUITO 8 120 V 120 V 120 V 120 V 120 V 120 V 220 V 220 V #12 #12 #12 #12 #12 #12 #12 #12 2x20A 2x20A 1x20A 1x20A 1x20A 1x20A 1x20A 1x20A Alumbrado. Tomacorrientes: Sala, Comedor. Tomacorriente: Licuadora. Tomacorrientes: Dormitorios, SSHH. Tomacorriente: Refrigeradora. Tomacorriente: Hornilla eléctrica. Tomacorriente: Aire acondicionado. Tomacorriente: Aire acondicionado. AMBIENTES Amp Conduc. Volt. Polos DISYUNTOR C.A.1 2 # 12 TW 1 1 20 N° de Circ Fase A B # de Punt Potencia w ITEM Panel acom 1 2 3 8 400 1 A 7 intensidad AMP 120 120 3.33 PLANILLA DE CIRCUITO PENTHAUSE LADO DERECHO 750 6.25 120 900 7.5 C.F.2 20 DMU (KVA) =6950 X 0.65 =4517=4.517KW / 0.8 = 5.646 KVA CARGA TOTAL (W) 6950 44.73 2#6AWG N# 6 T#8 2 # 12 TW 2 # 12 TW 20 5 C.F.3 C.F.E.4 C.F.E.5 C.F.E.6 C.F.E.7 C.F.E.8 4 5 6 7 8 120 120 120 220 220 800 500 400 1600 1600 6.66 4.16 3.33 7.27 7.27 2 # 12 TW 2 # 12 TW 2 # 12 TW 2 # 12 TW 2 # 12 TW 1 1 1 1 1 1 1 1 2 2 20 20 20 20 20 B A B A B Alumbrado. Tomacorrientes: Sala, Comedor. Tomacorrientes: Dormitorios, SSHH. Tomacorriente: Licuadora. Tomacorriente: Hornilla eléctrica. Tomacorriente: Refrigeradora. Tomacorriente: Aire acondicionado. Tomacorriente: Aire acondicionado.

Language	Spanish
Drawing Type	Plan
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Pool, Elevator, Parking
Tags	administrative, apartment, architectural, area, autocad, building, condo, DWG, eigenverantwortung, Family, floor, ground, group home, grup, mehrfamilien, multi, multifamily, multifamily building, multifamily housing, ownership, partnerschaft, partnership, plan, plans, recreation, residential building
