Apartments Building Project DWG Full Project for AutoCAD

Apartments Building Project DWG Full Project for AutoCAD

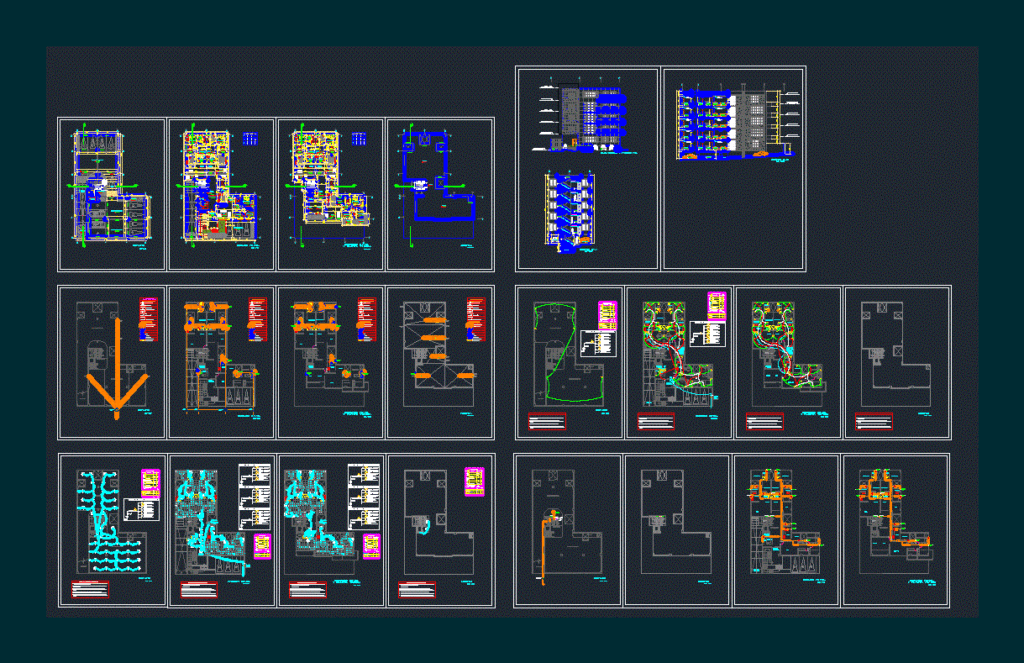

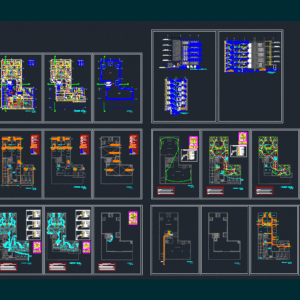

IN THIS PROJECT we WILL FIND DIFFERENT LEVELS WELL ORDERED INDICATING THE VARIOUS REQUIREMENTS AS PLANS DISTRIBUTION; CORTES; LIFTS; ELECTRIC PLANES and many more.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

electric pump, parking, filler, platform, garbage room, sidewalk, tque. hydropneumatic, room, lavand., dining room, control, kitchen, bedroom, ss.hh, main entrance, metal railing, garbage duct, laundry, primary elevation, npt, finished floor level, court bb, cistern, roof, cut aa , estar, esc :, bachiller :, location :, date :, project :, specialty :, court b – b, arqitectura, plan :, lamina nro :, elmira davila pinedo, multifamily building, tarapoto – san martin, university césar vallejo , faculty of architecture, subsidiary tarapoto, beam projection, banked, ceramic floor, floor, ceramic, vehicular income, first level, parking, terrace, studio, tgs, estar – tv, subeacometida telf., subeacometida tv circuit, second level and typical plant , retaining wall, basement, deductible ceiling projection, comes from public network, general board, double switch, simple switch, spot light, bracket, symbol, rec, rect., according to fabric., ceiling, box mm., description, circuit by floor, circuit by roof or pair ed, earth well, emergency light, ——–, exit for air conditioning, legend, bajaysube atgs, bajade tgs, ups atgs, well to ground, lighting basement, basement outlet, reserve, lighting first level , ts distribution board scheme, first level outlet, gate valve, cold water pipe, cold water outlet, water system, legend, universal union, tee, water meter, check valve, brass threaded register, pipeline drainage, sanitary tee, trap, sanitary yee, rain register, drainage system, ventilation pipe, pluvial drain pipe, technical specifications, width, height, type, box vain, alf., arrives from tgs, projection of elevated tank

Raw text data extracted from CAD file:

\A1;1.25 BALDOSA FIBRA DE MINERAL 61cm X 61cm \A1;1.00 \A1;19.60 \A1;2.00 \A1;2.65 \A1;.60 \A1;2.60 \A1;.60 \A1;2.60 \A1;.60 \A1;2.60 \A1;.60 \A1;2.60 \A1;.60 \A1;1.00 \A1;3.30 \A1;1.10 \A1;2.10 \A1;1.10 \A1;2.10 \A1;1.10 \A1;2.10 \A1;1.10 \A1;1.20 \A1;15.20 \A1;3.00 \A1;2.40 \A1;19.75 \A1;2.25 \A1;1.98 \A1;.60 \A1;1.95 \A1;2.60 \A1;.60 \A1;2.60 \A1;.60 \A1;2.65 \A1;.55 \A1;2.60 \A1;.60 \A1;2.60 \A1;.60 \A1;19.55 \A1;3.00 \A1;.20 \A1;3.00 \A1;.20 \A1;3.00 \A1;.20 \A1;3.00 \A1;.20 \A1;3.00 \A1;.20 \A1;1.00 \A1;.55 \A1;.10 \A1;1.45 \A1;.15 \A1;2.70 \A1;2.40 \A1;2.00 \A1;.60 \A1;2.15 \A1;1.25 \A1;1.62 \A1;30.00 \A1;.10 \A1;17.92 \A1;2.94 \A1;.10 \A1;2.26 \A1;.60 \A1;1.95 \A1;.10 \A1;2.03 \A1;1.81 \A1;.10 \A1;.90 \A1;2.70 \A1;2.69 \A1;1.11 \A1;1.08 \A1;.30 \A1;12.00 \A1;.52 \A1;1.60 \A1;1.81 \A1;.90 \A1;.75 \A1;.15 \A1;2.40 \A1;4.31 \A1;.15 \A1;20.00 \A1;2.12 \A1;2.70 \A1;5.78 \A1;2.40 \A1;2.27 \A1;1.15 \A1;.32 \A1;2.45 \A1;.65 \A1;5.78 \A1;3.40 \A1;5.78 \A1;2.85 \A1;.80 \A1;1.53 \A1;.80 \A1;1.15 \A1;1.25 \A1;1.20 \A1;1.04 \A1;.10 \A1;1.61 \A1;.00 \A1;3.96 \A1;.10 \A1;1.94 \A1;.60 \A1;16.48 \A1;1.20 \A1;.10 \A1;.94 \A1;.10 \A1;1.61 \A1;.60 \A1;.99 \A1;2.87 \A1;.10 \A1;1.94 \A1;.60 \A1;.94 \A1;.10 \A1;2.70 \A1;.15 \A1;1.68 \A1;.60 \A1;8.00 \A1;3.45 \A1;.33 \A1;1.75 \A1;.94 \A1;1.12 \A1;1.15 \A1;2.12 \A1;1.90 \A1;1.39 \A1;1.92 \A1;.96 \A1;.10 \A1;.90 \A1;2.50 \A1;.15 \A1;2.50 \A1;.90 \A1;1.25 \A1;.70 \A1;.10 \A1;3.45 \A1;2.20 \A1;.33 \A1;2.70 \A1;1.64 \A1;1.15 \A1;.15 \A1;1.15 \A1;1.08 \A1;.60 \A1;.30 \A1;.65 \A1;1.65 \A1;2.33 \A1;.90 \A1;.90 \A1;2.37 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.25 \A1;.70 \A1;2.00 \A1;2.26 \A1;.90 \A1;.10 \A1;.55 \A1;.10 \A1;.50 \A1;.70 \A1;1.25 \A1;1.15 \A1;1.15 \A1;1.25 \A1;1.81 \A1;1.15 \A1;1.12 \A1;.10 \A1;.10 \A1;.10 \A1;.60 \A1;.69 \A1;2.02 \A1;.96 \A1;.10 \A1;.69 \A1;.10 \A1;3.45 \A1;3.15 \A1;.15 \A1;3.03 \A1;1.86 \A1;5.71 \A1;.91 \A1;2.12 \A1;1.05 \A1;1.64 \A1;1.11 \A1;1.20 \A1;2.48 \A1;2.43 \A1;1.70 \A1;3.45 \A1;.25 \A1;.25 \A1;1.00 \A1;2.86 \A1;.14 \A1;1.75 \A1;.60 \A1;5.30 \A1;.70 \A1;1.99 \A1;.80 \A1;2.87 \A1;3.25 \A1;3.40 \A1;3.40 \A1;1.67 \A1;1.67 \A1;.65 \A1;5.55 \A1;2.45 \A1;.15 \A1;1.04 \A1;5.78 \A1;5.55 \A1;3.15 \A1;6.20 \A1;.10 \A1;5.55 \A1;.30 \A1;1.08 \A1;.10 \A1;1.15 \A1;3.12 \A1;.30 \A1;.60 \A1;1.11 \A1;2.37 \A1;2.45 \A1;2.24 \A1;12.00 \A1;1.25 \A1;1.77 \A1;.10 \A1;17.92 \A1;2.94 \A1;.10 \A1;2.26 \A1;.60 \A1;1.95 \A1;.10 \A1;1.81 \A1;.10 \A1;.90 \A1;2.70 \A1;2.69 \A1;1.11 \A1;1.08 \A1;.30 \A1;.52 \A1;1.60 \A1;1.81 \A1;.10 \A1;.65 \A1;5.78 \A1;3.40 \A1;5.78 \A1;2.85 \A1;.60 \A1;1.67 \A1;2.45 \A1;.90 \A1;.75 \A1;2.12 \A1;2.70 \A1;5.78 \A1;2.40 \A1;2.27 \A1;1.70 \A1;1.15 \A1;.32 \A1;1.29 \A1;5.00 \A1;1.65 \A1;.25 \A1;1.94 \A1;.10 \A1;.60 \A1;.90 \A1;1.55 \A1;.90 \A1;.10 \A1;1.08 \A1;3.01 \A1;1.15 \A1;.10 \A1;1.65 \A1;.09 \A1;.90 \A1;1.80 \A1;.09 \A1;.09 \A1;1.80 \A1;.24 \A1;4.45 \A1;2.77 \A1;.90 \A1;3.67 \A1;1.50 \A1;.25 \A1;.25 \A1;2.80 \A1;.72 \A1;2.90 \A1;3.08 \A1;1.20 \A1;1.05 \A1;4.17 \A1;.15 \A1;.60 \A1;.30 \A1;.30 \A1;.60 \A1;5.55 \A1;.30 \A1;1.08 \A1;.10 \A1;1.15 \A1;3.12 \A1;1.20 \A1;1.04 \A1;.10 \A1;1.61 \A1;3.96 \A1;.10 \A1;1.94 \A1;.60 \A1;1.20 \A1;.10 \A1;.94 \A1;.10 \A1;1.61 \A1;.60 \A1;.99 \A1;2.87 \A1;.10 \A1;1.94 \A1;.60 \A1;.94 \A1;.10 \A1;2.70 \A1;.15 \A1;1.68 \A1;.60 \A1;8.00 \A1;3.45 \A1;.33 \A1;.15 \A1;1.75 \A1;.94 \A1;1.12 \A1;1.15 \A1;2.12 \A1;1.90 \A1;1.39 \A1;1.92 \A1;.96 \A1;.10 \A1;.90 \A1;2.50 \A1;.15 \A1;2.50 \A1;.90 \A1;1.25 \A1;.70 \A1;.10 \A1;3.45 \A1;2.20 \A1;.33 \A1;2.70 \A1;2.40 \A1;1.64 \A1;1.15 \A1;.15 \A1;1.15 \A1;1.08 \A1;.65 \A1;1.65 \A1;2.33 \A1;.90 \A1;.90 \A1;2.37 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.25 \A1;.70 \A1;2.00 \A1;2.26 \A1;.90 \A1;.10 \A1;.55 \A1;.10 \A1;.50 \A1;.70 \A1;1.25 \A1;1.15 \A1;1.15 \A1;1.25 \A1;1.81 \A1;1.15 \A1;1.12 \A1;.10 \A1;.10 \A1;2.02 \A1;.96 \A1;.10 \A1;.65 \A1;5.55 \A1;2.45 \A1;.15 \A1;1.04 \A1;5.78 \A1;3.15 \A1;6.20 \A1;3.40 \A1;3.40 \A1;1.67 \A1;1.67 \A1;.69 \A1;.10 \A1;2.12 \A1;1.05 \A1;1.64 \A1;2.58 \A1;2.43 \A1;3.45 \A1;.70 \A1;1.99 \A1;.80 \A1;2.87 \A1;11.15 \A1;4.70 \A1;12.00 \A1;.60 \A1;6.14 \A1;30.00 \A1;12.00 \A1;.60 \A1;5.00 \A1;.15 \A1;11.40 \A1;4.55 \A1;11.70 \A1;6.09 \A1;2.50 \A1;.60 \A1;5.55 \A1;.30 \A1;5.55 \A1;.30 \A1;.60 \A1;.60 \A1;6.00 \A1;.60 \A1;5.57 \A1;.60 \A1;17.92 \A1;6.17 \A1;.30 \A1;8.00 \A1;.60 \A1;.60 \A1;5.00 \A1;.30 \A1;5.60 \A1;.60 \A1;3.95 \A1;11.40 \A1;.60 \A1;.30 \A1;.30 \A1;3.00 \A1;.30 \A1;20.00 \A1;.15 \A1;5.55 \A1;5.55 \A1;.60 \A1;5.70 \A1;.60 \A1;5.50 \A1;.55 \A1;2.50 \A1;.30 \A1;2.50 \A1;.55 \A1;11.70 \A1;2.50 \A1;.30 \A1;2.50 \A1;6.00 \A1;2.50 \A1;2.50 \A1;3.00 \A1;5.00 \A1;.30 \A1;2.50 \A1;4.11 \A1;.60 \A1;2.40 \A1;6.00 \A1;3.95 \A1;.90 \A1;13.52 \A1;.60 \A1;2.50 \A1;.15 \A1;1.06 \A1;1.75 \A1;.25 \A1;1.00 \A1;.10 \A1;3.71 \A1;.15 \A1;.89 \A1;.60 \A1;1.20 \A1;2.78 \A1;4.46 \A1;.10 \A1;2.94 \A1;5.00 \A1;.15 \A1;.45 \A1;4.50 \A1;.30 \A1;10.40 \A1;7.50 \A1;5.12 \A1;2.09 \A1;1.25 \A1;1.15 \A1;.60 \A1;.60 \A1;1.64 \A1;1.81 \A1;.98 \A1;1.08 \A1;2.26 \A1;.90 \A1;1.20 \A1;.88 \A1;1.25 \A1;8.53 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.05 \A1;1.05 \A1;1.05 \A1;.72 \A1;1.64 \A1;.10 \A1;2.24 \A1;.60 \A1;.60 \A1;.10 \A1;.31 \A1;4.69 \A1;.60 \A1;1.95 \A1;2.55 \A1;2.34 \A1;2.00 \A1;.90 \A1;3.07 \A1;5.00 \A1;.90 \A1;1.30 \A1;2.06 \A1;2.04 \A1;.90 \A1;.70 \A1;.90 \A1;.90 \A1;1.85 \A1;.60 \A1;2.14 \A1;2.60 \A1;1.13 \A1;.10 \A1;.90 \A1;1.58 \A1;3.71 \A1;4.90 \A1;.90 \A1;1.99 \A1;5.10 \A1;5.00 \A1;7.20 \A1;1.00 \A1;2.40 \A1;1.82 \A1;1.30 \A1;1.20 \A1;1.45 \A1;3.04 \A1;1.95 \A1;2.27 Electrobomba Succión d1" ESTACIONAMIENTO ESTACIONAMIENTO RELLENO PLATAFORMA CUARTO DE BASURA VEREDA Tque. Hidroneumático sube y llega agua fria a TE Ø1/2"pvc 5 SALA 26 PLATAFORMA LAVAND. COMEDOR CONTROL COCINA COCINA COCINA DORMITORIO DORMITORIO DORMITORIO DORMITORIO SS.HH SS.HH SS.HH SS.HH 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 SALA COMEDOR INGRESO PRINCIPAL RAMPA S=12% N.P.T=±0.00 baranda metalica baranda metalica DUCTO DE BASURA SS.HH RR4" d4" S=2" Baja M2 DS 04" PVC Sube ventilacion 2" pvc d2" LAVANDERIA LAVANDERIA RR4" S=2" d2" d2" d2" d4" d2" S=2" COMEDOR DORMITORIO DORMITORIO DORMITORIO SS.HH d2" d2" RR4" d4" S=2" d2" d2" d2" d4" d2" d4" d4" RR4" S=2" S=2" d2" d2" d2" d4" S=2" S=2" d2" d2" d2" RR4" S=2" d2" d4" RR4" S=2" d2" d4" d2" S=2" S=2" d2" ESTACIONAMIENTO ESTACIONAMIENTO RELLENO ESTACIONAMIENTO PLATAFORMA 1 2 4 5 6 3 7 CUARTO DE BASURA VEREDA Baja M5 DS 04" PVC Sube ventilacion 2" pvc Baja M7 DS 04" PVC Sube ventilacion 2" pvc Baja M6 DS 04" PVC Sube ventilacion 2" pvc Baja M8 DS 04" PVC Sube ventilacion 2" pvc Baja M4 DS 04" PVC Sube ventilacion 2" pvc 14 13 12 6 5 4 3 2 1 SALA 5 A B' C' D ELEVACION PRRINCIPAL N.P.T. +- 0.00 N.P.T. +- 0.00 N.P.T. +0.30 N.P.T. +1.20 N.P.T NIVEL DE PISO TERMINADO +-0.00 MTS N.P.T NIVEL DE PISO TERMINADO +3.20 MTS N.P.T NIVEL DE PISO TERMINADO +6.40 MTS N.P.T NIVEL DE PISO TERMINADO +9.60 MTS N.P.T NIVEL DE PISO TERMINADO +13.80 MTS N.P.T NIVEL DE PISO TERMINADO 16.00MTS N.P.T. -2 .40 ESTACIONAMIENTO ESTACIONAMIENTO N.P.T. -2 .40 5 VEREDA COCINA N.P.T. +1.20 LAVANDERIA N.P.T. +1.20 SALA N.P.T. +1.20 COMEDOR N.P.T. +1.20 DORMITORIO N.P.T. +1.20 COCINA N.P.T. +3.20 LAVANDERIA N.P.T. +3.20 SALA N.P.T. +3.20 COMEDOR N.P.T. +3.20 DORMITORIO N.P.T. +3.20 COCINA LAVANDERIA SALA COMEDOR DORMITORIO COCINA LAVANDERIA SALA COMEDOR DORMITORIO COCINA LAVANDERIA SALA COMEDOR DORMITORIO N.P.T. +6.40 N.P.T. +6.40 N.P.T. +6.40 N.P.T. +6.40 N.P.T. +9.60 N.P.T. +9.60 N.P.T. +9.60 N.P.T. +9.60 N.P.T. 13.80 N.P.T. 13.80 N.P.T. 13.80 N.P.T. 13.80 N.P.T. 13.80 N.P.T. +9.60 N.P.T. +6.40 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 N.P.T. -2 .40 3 1 4 5 6 7 2 CORTE B-B ESC: 1/100 A B C CISTERNA ESTACIONAMIENTO N.P.T. -3.00 1 2 3 4 5 6 7 8 19 20 21 22 23 24 25 26 37 38 39 40 41 42 43 44 53 54 55 56 57 58 59 60 71 72 73 74 75 76 77 78 88 89 90 91 92 93 94 95 ESTACIONAMIENTO N.P.T. -1.73 N.P.T. +1.20 N.P.T. +1.70 N.P.T. -3.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 N.P.T. +3.20 N.P.T. 4.70 N.P.T. +6.40 N.P.T. +5.70 N.P.T. +9.60 N.P.T. 10.70 N.P.T. +12.80 N.P.T. 13.70 N.P.T. +15.00 PUERTA DE MADERA CONTRAPLACADA e. 4.5MM ESC: 1/100 5 5 5 5 AZOTEA PUERTA DE MADERA CONTRAPLACADA e. 4.5MM PUERTA DE MADERA CONTRAPLACADA e. 4.5MM PUERTA DE MADERA CONTRAPLACADA e. 4.5MM PUERTA DE MADERA CONTRAPLACADA e. 4.5MM 5 5 5 5 5 5 5 5 5 5 5 5 CORTE A-A 5 5 5 5 SALA PLATAFORMA LAVAND. COMEDOR COCINA COCINA COCINA DORMITORIO DORMITORIO DORMITORIO DORMITORIO SS.HH SS.HH SS.HH SS.HH SALA COMEDOR DUCTO DE BASURA RR4" d4" S=2" Baja M1 DS 04" PVC Sube ventilacion 2" pvc Baja M1 DS 04" PVC Sube ventilacion 2" pvc d2" LAVANDERIA LAVANDERIA RR4" S=2" d2" d2" d2" d4" d2" S=2" COMEDOR DORMITORIO DORMITORIO DORMITORIO SS.HH d2" d2" RR4" d4" S=2" d2" d2" d2" d4" d2" d4" d4" RR4" S=2" S=2" d2" d2" d2" d4" S=2" S=2" d2" d2" d2" RR4" S=2" d2" d4" RR4" S=2" d2" d4" d2" S=2" S=2" d2" Baja M1 DS 04" PVC Sube ventilacion 2" pvc Baja M1 DS 04" PVC Sube ventilacion 2" pvc Baja M1 DS 04" PVC Sube ventilacion 2" pvc Baja M1 DS 04" PVC Sube ventilacion 2" pvc Baja M1 DS 04" PVC Sube ventilacion 2" pvc ESTAR ESC: BACHILLER: UBICACION: JULIO,2013 FECHA: PROYECTO: ESPECIALIDAD: CORTE B - B ARQITECTURA A-01 PLANO: LAMINA Nro: ELMIRA DAVILA PINEDO EDIFICIO MULTIFAMILIAR TARAPOTO - SAN MARTIN UNIVERSIDAD CÉSAR VALLEJO FACULTAD DE ARQUITECTURA FILIAL TARAPOTO 1/200 5 5 5 A B C 3 1 4 1 5 6 7 3 5 5 PROYECCION VIGA PERALTADA V1 5 SALA N.P.T. + 1.20 pisodeceramica de 30x30 PLATAFORMA N.P.T.-1.10 pisodeceramica de 30x30 V1 5 5 5 5 5 5 14 13 LAVAND. N.P.T. + 1.20 pisodeceramica de 30x30 COMEDOR N.P.T. + 1.20 pisodeceramica de 30x30 N.P.T. + 1.20 pisodeceramica de 30x30 COMEDOR N.P.T. + 1.20 pisodeceramica de 30x30 CONTROL N.P.T. + 1.20 COCINA N.P.T. + 1.20 pisodeceramica de 30x30 COCINA N.P.T. + 1.20 pisodeceramica de 30x30 COCINA N.P.T. + 1.20 pisodeceramica de 30x30 V1 V1 V2 V2 V2 V2 P1 P1 P1 P1 P1 P1 P1 P2 P2 P2 4 C' D V3 V4 V4 A B' C' D 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 5 4 3 2 1 12 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PERALTADA pisodeceramica de 30x30 DORMITORIO N.P.T. + 1.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 1.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 1.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 1.20 pisode de 30x30 SS.HH N.P.T. + 1.20 ceramico pisode de 30x30 SS.HH N.P.T. + 1.20 ceramico PROYECCION VIGA PERALTADA 5 5 5 CL PROYECCION VIGA PROYECCION VIGA PROYECCION VIGA PROYECCION VIGA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA V3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PROYECCION VIGA 2 2 5 CL 5 5 5 5 5 5 5 5 SALA N.P.T. + 1.20 pisodeceramica de 30x30 CL CL pisode de 30x30 SS.HH ceramico pisode de 30x30 SS.HH ceramico 5 5 PROYECCION VIGA PERALTADA 12 13 14 15 16 17 18 5 5 SALA N.P.T. + 1.20 pisodeceramica de 30x30 5 5 5 5 5 COMEDOR 5 5 5 5 5 7 6 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA P3 INGRESO PRINCIPAL pisode de 30x30 ceramico N.P.T. + 1.20 N.P.T. + 1.20 N.P.T. + 1.20 pisode de 30x30 ceramico RAMPA S=12% N.P.T=±0.00 baranda metalica baranda metalica 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 INGRESO VEHICULAR pisode de 30x30 ceramico N.P.T. + 0.00 DUCTO DE BASURA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 P2 V2 V2 5 5 5 5 P2 V5 9 10 11 24 23 22 21 20 19 P2 SS.HH V1 pisodeceramica de 30x30 N.P.T. + 1.20 P2 pisodeceramica DORMITORIO N.P.T. + 1.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 1.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 1.20 5 SS.HH pisodeceramica de 30x30 N.P.T. + 1.20 PRIMER NIVEL ESC: 1/75 ESTACIOAMIENTO N.P.T. +-0.00 5 5 5 A B C 2 1 3 1 4 5 6 2 5 5 PROYECCION VIGA PERALTADA V1 5 SALA N.P.T. + 3.20 pisodeceramica de 30x30 PLATAFORMA N.P.T.3.20 pisodeceramica de 30x30 V1 5 5 5 5 5 5 LAVAND. N.P.T. + 3.20 pisodeceramica de 30x30 COMEDOR N.P.T. + 3.20 pisodeceramica de 30x30 N.P.T. + 1.20 pisodeceramica de 30x30 COCINA N.P.T. + 3.20 pisodeceramica de 30x30 COCINA N.P.T. + 3.20 pisodeceramica de 30x30 COCINA N.P.T. + 3.20 pisodeceramica de 30x30 V1 V1 V2 V2 V2 V2 P1 P1 P1 P1 P1 P1 P2 P2 P2 4 C' D V3 V3 V3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PERALTADA pisodeceramica de 30x30 DORMITORIO N.P.T. + 3.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 3.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 3.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 3.20 pisode de 30x30 SS.HH N.P.T. + 3.20 ceramico pisode de 30x30 SS.HH N.P.T. + 3.20 ceramico PROYECCION VIGA PERALTADA 5 5 5 CL PROYECCION VIGA PROYECCION VIGA PROYECCION VIGA PROYECCION VIGA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA V3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PROYECCION VIGA 2 2 5 CL 5 5 5 5 5 5 ESTAR N.P.T. + 3.20 pisodeceramica de 30x30 CL CL pisode de 30x30 SS.HH ceramico pisode de 30x30 SS.HH ceramico 5 5 PROYECCION VIGA PERALTADA 5 5 SALA N.P.T. + 3.20 pisodeceramica de 30x30 5 5 5 5 5 COMEDOR 5 5 5 5 7 6 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PERALTADA N.P.T. + 3.20 N.P.T. + 3.20 5 5 5 5 5 5 5 5 DUCTO DE BASURA 5 5 5 5 5 5 P2 V2 V2 5 5 5 5 24 23 22 21 20 19 25 26 27 31 32 33 34 35 36 30 29 28 SALA P2 SS.HH V1 pisodeceramica de 30x30 N.P.T. + 3.20 P2 pisodeceramica DORMITORIO N.P.T. + 3.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 3.20 pisodeceramica de 30x30 DORMITORIO N.P.T. + 3.20 SS.HH pisodeceramica de 30x30 N.P.T. + 3.20 TERRAZA N.P.T. + 3.20 pisodeceramica de 30x30 TERRAZA N.P.T. + 3.20 pisodeceramica de 30x30 TERRAZA N.P.T. + 3.00 pisodeceramica de 30x30 ESTUDIO N.P.T. + 3.20 de 30x30 pisodeceramica de 30x30 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROYECCION VIGA PERALTADA 5 5 5 ESTACIONAMIENTO ESTACIONAMIENTO RELLENO PLATAFORMA VEREDA b a d a a a a a a b c c b c d e b c d e b c e b c e a a a a b b SALA 26 PLATAFORMA LAVAND. COMEDOR CONTROL COCINA COCINA COCINA DORMITORIO DORMITORIO DORMITORIO SS.HH SS.HH SS.HH SS.HH 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 SALA COMEDOR INGRESO PRINCIPAL RAMPA S=12% N.P.T=±0.00 baranda metalica baranda metalica SS.HH LAVANDERIA LAVANDERIA COMEDOR DORMITORIO DORMITORIO DORMITORIO a a b a b c d g c e e a a b c d d e e c e b b b b c d a b f i g 6 5 4 3 2 1 14 13 12 SALA Wh4 Wh3 Wh2 Wh1 S3gh P g TG1 C-1 Sc S3j S3g Sc Sc 2Sab P 2sab Sc Sa 2Sdf Sb 2Sef 2Sij 2Sgh c c S3c d f h S3gh Sd 2Sef 2Sdf s3g S3j f h e j P C-1 TG3 S3c VA A TG4 - A TG 16 C-1 TGS TA Se 3scde 2sab VAA TG2 VAA TG3 Subey llega alumbradoaTG4 TG11 Subeyllega alumbradoaTG12 \W8.61905; TG16 a b c e d h i k j Sc Sd 2Sef Sh 2Sim 2Skn 2Sjl g g S3g f l m n C-1 TG2 S3g C-2 P 2sab Banco de medidores de 16 unidades 26 PLATAFORMA LAVAND. COMEDOR COCINA COCINA COCINA DORMITORIO DORMITORIO DORMITORIO DORMITORIO SS.HH SS.HH SS.HH SS.HH 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 SALA COMEDOR LAVANDERIA LAVANDERIA DORMITORIO DORMITORIO DORMITORIO ESTUDIO SALA COMEDOR ESTAR - TV c d c d e f l c e g a a b b d d a b c e d h i k j S3fg f TG4 C-1 Se S3f S3i Sc Sc 2sab Sc Sd 2Sef Sh 2Sim 2Skn 2Sjl g g S3g d h g S3fg Sb 2Sgh 2Sde s3i S3j f l m n C-1 TG7 S3g a b c e d h i k j Sc Sd 2Sef Sh 2Sim 2Skn 2Sjl g g S3g f l m n C-1 TG6 S3g a a b C-2 P P b P 2Scd 2Sab vienede wh-6 vienes de wh-7 vienes de wh-4 b SALA Subey llega alumbradoaTG4 TG11 Subeyllega alumbradoaTG12 \W8.61905; TG16 SALA 26 PLATAFORMA LAVAND. CONTROL COCINA COCINA COCINA DORMITORIO DORMITORIO DORMITORIO SS.HH SS.HH SS.HH SS.HH 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 SALA INGRESO PRINCIPAL RAMPA S=12% baranda metalica baranda metalica INGRESO VEHICULAR DUCTO DE BASURA SS.HH LAVANDERIA LAVANDERIA DORMITORIO DORMITORIO DORMITORIO ESTACIONAMIENTO ESTACIONAMIENTO RELLENO PLATAFORMA CUARTO DE BASURA VEREDA SALA 26 PLATAFORMA LAVAND. COMEDOR COCINA COCINA COCINA DORMITORIO DORMITORIO DORMITORIO DORMITORIO SS.HH SS.HH SS.HH SS.HH 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 SALA COMEDOR DUCTO DE BASURA LAVANDERIA LAVANDERIA DORMITORIO DORMITORIO DORMITORIO ESTUDIO 14 13 12 6 5 4 3 2 1 SALA SALA COMEDOR ESTAR - TV COMEDOR T T TV T T T T T T T T T T T TV T T TV T Wh4 Wh3 Wh2 Wh1 P TG1 P TG3 TG2 VAA TG2 VAA TG3 T TG5 TD1 TA T T Sube a TG4 TG11 Sube a TG12 TG16 P P P P P P SubeAcometida telf. SubeAcometida circuito tv P P C-4 C-3 T T TV T T T T T T T T T T TV T T TV T T T P P C-4 C-3 COMEDOR T T T COMEDOR T T T T T TV TV TV TV T T T T T T T T T C-2 C-3 T P TV T T TV T T T T T T T T T T T TV T T TV T TG1 TG3 TG2 T T P P P P P P C-4 C-3 T T TV T T T T T T T T T T TV T T TV T T T P P C-4 C-3 T T T T T T T T TV TV TV TV T T T T T T T T T C-2 C-3 T P TV Sube a TG4 TG11 Sube a TG12 TG16 SEGUNDO NIVEL Y PLANTA TIPICA ESC: 1/75 ESTACIONAMIENTO ESTACIONAMIENTO N.P.T. - 1.80 5 5 5 5 5 5 5 5 5 5 5 5 5 07 02 01 03 04 06 08 09 10 11 12 A B C 3 1 4 1 06 5 5 5 5 5 5 5 5 RELLENO N.T.N. 0.00 RAMPA DE ACCESO 15% 4 6 7 7 6 5 3 pisodeceramica de 30x30 N.P.T. -3.00 ESTACIONAMIENTO N.P.T. -3.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A B' C' D C' D PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA pisodeceramica PROYECCION VIGA PERALTADA 2 2 N.P.T.-3.00 PLATAFORMA de 30x30 MURO DE CONTENCION 5 5 5 MURO DE CONTENCION 1 2 4 5 6 3 7 RAMPA 15% 5 5 CUARTO DE BASURA MURO DE CONTENCION 5 5 5 5 5 5 N.P.T. - 1.80 VEREDA N.P.T. +0.18 5 5 5 5 5 5 5 5 PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA PROYECCION VIGA PERALTADA 5 5 5 5 5 5 5 5 5 5 SOTANO ESC: 1/75 1 2 3 4 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 AZOTEA ESC: 1/75 A B C 3 1 4 1 5 6 2 5 4 C' D 2 2 6 5 P P 5 5 5 5 5 5 5 5 5 5 5 5 26 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 Baja M1 DS 04" PVC Sube ventilacion 2" pvc Baja M1 DS 04" PVC Sube ventilacion 2" pvc Baja M1 DS 04" PVC Sube ventilacion 2" pvc A B' C' D 5 SALA COMEDOR S=2" S=2" S=2" S=2" PROYECCION DE TECHO DEDUCTO PROYECCION DE TECHO DEDUCTO PROYECCION DE TECHO DEDUCTO PROYECCION DE TECHO DEDUCTO PROYECCION DE TECHO DEDUCTO PROYECCION DE TECHO DEDUCTO PROYECCION DE TECHO DEDUCTO 5 26 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 5 26 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 5 26 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 AZOTEA N.P.T. + 16.00 AZOTEA N.P.T. + 16.00 AZOTEA N.P.T. + 16.00 S=2" Baja M8 DS 04" PVC Sube ventilacion 2" pvc Baja M8 DS 04" PVC Sube ventilacion 2" pvc Baja M1 DS PUVIAL 04" PVC Baja M1 DS PUVIAL 04" PVC Baja M1 DS PUVIAL 04" PVC Baja M1 DS PUVIAL 04" PVC d2" d2" d2" d2" d2" Baja M1 DS PUVIAL 04" PVC BAJA Y CORRE M3 DS PUVIAL 04" PVC BAJA Y CORRE M5 DS PUVIAL 04" PVC BAJA Y CORRE M2 DS PUVIAL 04" PVC BAJA Y CORRE M1 DS PUVIAL 04" PVC AGUA POTABLE d3/4" VIENE DE RED PUBLICA llega agua fria a TE Ø1/2"pvc baja agua fria de TE Ø1/2"pvc TABLERO GENERAL INTERRUPTOR DOBLE INTERRUPTOR SIMPLE TOMACORRIENTE MONOFASICO SIMPLE CON SALIDA P/PUESTA A TIERRA TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA SPOT LIGHT BRAQUETE 2Sa,b S. SIMBOLO Oct. 100x40 REC 100 x 55 x 45 RECT. 100 x 55 x 45 100 x 55 x 45 REC SEGUN FABRIC. CC 100 x 40 TECHO 0.40 1.60 1.10 1.80(B.S.) 2.20 CAJA mm. DESCRIPCION ALT. SNPT.(m) T T CIRCUITO POR PISO CIRCUITO POR TECHO O PARED POZO DE TIERRA LUZ DE EMERGENCIA -------- SIMBOLO CAJA mm. DESCRIPCION ALT. SNPT.(m) SALIDA PARA AIRE ACONDICIONADO -------- -------- -------- L E Y E N D A TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA 100 x 55 x 45 REC TECHO T ARTEFACTO EMPOTRABLE REJILLA BLANCA 4x18W PARA CKTO NORMAL 0.60 x 0.60 TECHO -------- TECHO bajaysube aTGS P bajade TGS TGS P Subea TGS1 TGS TA sube aTGS P TABLERO GENERAL INTERRUPTOR DOBLE INTERRUPTOR SIMPLE TOMACORRIENTE MONOFASICO SIMPLE CON SALIDA P/PUESTA A TIERRA TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA SPOT LIGHT BRAQUETE 2Sa,b S. SIMBOLO Oct. 100x40 REC 100 x 55 x 45 RECT. 100 x 55 x 45 100 x 55 x 45 REC SEGUN FABRIC. CC 100 x 40 TECHO 0.40 1.60 1.10 1.80(B.S.) 2.20 CAJA mm. DESCRIPCION ALT. SNPT.(m) T T CIRCUITO POR PISO CIRCUITO POR TECHO O PARED POZO DE TIERRA LUZ DE EMERGENCIA -------- SIMBOLO CAJA mm. DESCRIPCION ALT. SNPT.(m) SALIDA PARA AIRE ACONDICIONADO -------- -------- -------- L E Y E N D A TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA 100 x 55 x 45 REC TECHO T ARTEFACTO EMPOTRABLE REJILLA BLANCA 4x18W PARA CKTO NORMAL 0.60 x 0.60 TECHO -------- TECHO TABLERO GENERAL INTERRUPTOR DOBLE INTERRUPTOR SIMPLE TOMACORRIENTE MONOFASICO SIMPLE CON SALIDA P/PUESTA A TIERRA TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA SPOT LIGHT BRAQUETE 2Sa,b S. SIMBOLO Oct. 100x40 REC 100 x 55 x 45 RECT. 100 x 55 x 45 100 x 55 x 45 REC SEGUN FABRIC. CC 100 x 40 TECHO 0.40 1.60 1.10 1.80(B.S.) 2.20 CAJA mm. DESCRIPCION ALT. SNPT.(m) T T CIRCUITO POR PISO CIRCUITO POR TECHO O PARED POZO DE TIERRA LUZ DE EMERGENCIA -------- SIMBOLO CAJA mm. DESCRIPCION ALT. SNPT.(m) SALIDA PARA AIRE ACONDICIONADO -------- -------- -------- L E Y E N D A TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA 100 x 55 x 45 REC TECHO T ARTEFACTO EMPOTRABLE REJILLA BLANCA 4x18W PARA CKTO NORMAL 0.60 x 0.60 TECHO -------- TECHO SALA 26 PLATAFORMA LAVAND. COMEDOR CONTROL COCINA COCINA COCINA DORMITORIO DORMITORIO DORMITORIO DORMITORIO SS.HH SS.HH SS.HH SS.HH 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 SALA COMEDOR INGRESO PRINCIPAL RAMPA S=12% N.P.T=±0.00 baranda metalica baranda metalica INGRESO VEHICULAR DUCTO DE BASURA SS.HH LAVANDERIA LAVANDERIA COMEDOR DORMITORIO DORMITORIO DORMITORIO sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc SUBE Y LLEGA AF a TE Ø1/2"pvc SALA 26 PLATAFORMA LAVAND. COMEDOR COCINA COCINA COCINA DORMITORIO DORMITORIO DORMITORIO DORMITORIO SS.HH SS.HH SS.HH SS.HH 27 1 2 4 5 6 3 28 29 30 27 31 32 33 34 35 36 SALA COMEDOR LAVANDERIA LAVANDERIA DORMITORIO DORMITORIO DORMITORIO sube agua fria Ø1/2"pvc ESTUDIO 14 13 12 N.P.T=±0.00 6 5 4 3 2 1 COMEDOR SALA SALA ESTAR - TV BAJA AGUA FRIA DE TE Ø1/2"pvc sube y llega agua fria a TE Ø1/2"pvc baja agua fria de TE Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube y llega agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc sube agua fria Ø1/2"pvc Baja M1 DS 04" PVC Sube ventilacion 2" pvc Baja M1 DS 04" PVC Sube ventilacion 2" pvc b b P P 24 23 22 21 20 19 25 26 27 31 32 33 34 35 36 30 29 28 C-1 C-2 C-3 C-4 C-2 C-1 POZO A TIERRA 2x40A ALUMBRADO SOTANO 2X2.5 mm2 TW - 20m d PVC-L 2x15A ALUMBRADO SOTANO 2x15A 2X2.5 mm2 TW - 20m d PVC-L 2x10 mm2TW 25mm d PVC-P ESQUEMA DE TABLERO DE DISTRIBUCION TG-1 C-3 2x15A 2X2.5 mm2 TW - 20m d PVC-L C-4 2x15A 2X2.5 mm2 TW - 20m d PVC-L C-5 TOMACORRIENTE SOTANO 2x15A C-6 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L RESERVA \W2.31010; Viene red \W2.31010; principal ALUMBRADO SOTANO ALUMBRADO SOTANO C-2 C-1 POZO A TIERRA 2x40A ALUMBRADO PRIMER NIVEL 2X2.5 mm2 TW - 20m d PVC-L 2x15A ALUMBRADO PRIMER NIVEL 2x15A 2X2.5 mm2 TW - 20m d PVC-L 2x10 mm2TW 25mm d PVC-P ESQUEMA DE TABLERO DE DISTRIBUCION TG-2 C-3 2x15A C-4 2x15A C-5 \W2.31010; Viene red \W2.31010; principal C-2 C-1 POZO A TIERRA 2x40A ALUMBRADO SOTANO 2X2.5 mm2 TW - 20m d PVC-L 2x15A ALUMBRADO SOTANO 2x15A 2X2.5 mm2 TW - 20m d PVC-L 2x10 mm2TW 25mm d PVC-P ESQUEMA DE TABLERO DE DISTRIBUCION TS C-3 2x15A 2X2.5 mm2 TW - 20m d PVC-L C-4 2x15A 2X2.5 mm2 TW - 20m d PVC-L C-5 TOMACORRIENTE SOTANO 2x15A C-6 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L \W2.31010; Viene red \W2.31010; principal ALUMBRADO SOTANO ALUMBRADO SOTANO Banco de medidores de 16 unidades P C-6 C-5 T T T T T T T T C-6 RESERVA TOMACORRIENTE SOTANO 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L TABLERO GENERAL INTERRUPTOR DOBLE INTERRUPTOR SIMPLE TOMACORRIENTE MONOFASICO SIMPLE CON SALIDA P/PUESTA A TIERRA TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA SPOT LIGHT BRAQUETE 2Sa,b S. SIMBOLO Oct. 100x40 REC 100 x 55 x 45 RECT. 100 x 55 x 45 100 x 55 x 45 REC SEGUN FABRIC. CC 100 x 40 TECHO 0.40 1.60 1.10 1.80(B.S.) 2.20 CAJA mm. DESCRIPCION ALT. SNPT.(m) T T CIRCUITO POR PISO CIRCUITO POR TECHO O PARED POZO DE TIERRA LUZ DE EMERGENCIA -------- SIMBOLO CAJA mm. DESCRIPCION ALT. SNPT.(m) SALIDA PARA AIRE ACONDICIONADO -------- -------- -------- L E Y E N D A TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA 100 x 55 x 45 REC TECHO T ARTEFACTO EMPOTRABLE REJILLA BLANCA 4x18W PARA CKTO NORMAL 0.60 x 0.60 TECHO -------- TECHO C-2 C-1 POZO A TIERRA 2x40A ALUMBRADO SOTANO 2X2.5 mm2 TW - 20m d PVC-L 2x15A ALUMBRADO SOTANO 2x15A 2X2.5 mm2 TW - 20m d PVC-L 2x10 mm2TW 25mm d PVC-P ESQUEMA DE TABLERO DE DISTRIBUCION TG-1 C-3 2x15A 2X2.5 mm2 TW - 20m d PVC-L C-4 2x15A 2X2.5 mm2 TW - 20m d PVC-L C-5 TOMACORRIENTE SOTANO 2x15A C-6 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L \W2.31010; Viene red \W2.31010; principal ALUMBRADO SOTANO ALUMBRADO SOTANO C-6 RESERVA TOMACORRIENTE SOTANO 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L TABLERO GENERAL INTERRUPTOR DOBLE INTERRUPTOR SIMPLE TOMACORRIENTE MONOFASICO SIMPLE CON SALIDA P/PUESTA A TIERRA TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA SPOT LIGHT BRAQUETE 2Sa,b S. SIMBOLO Oct. 100x40 REC 100 x 55 x 45 RECT. 100 x 55 x 45 100 x 55 x 45 REC SEGUN FABRIC. CC 100 x 40 TECHO 0.40 1.60 1.10 1.80(B.S.) 2.20 CAJA mm. DESCRIPCION ALT. SNPT.(m) T T CIRCUITO POR PISO CIRCUITO POR TECHO O PARED POZO DE TIERRA LUZ DE EMERGENCIA -------- SIMBOLO CAJA mm. DESCRIPCION ALT. SNPT.(m) SALIDA PARA AIRE ACONDICIONADO -------- -------- -------- L E Y E N D A TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA 100 x 55 x 45 REC TECHO T ARTEFACTO EMPOTRABLE REJILLA BLANCA 4x18W PARA CKTO NORMAL 0.60 x 0.60 TECHO -------- TECHO P P P P SubeAcometida telf. SubeAcometida circuito tv C-2 a a a 2sab TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L RESERVA C-2 C-2 C-1 POZO A TIERRA 2x40A ALUMBRADO PRIMER NIVEL 2X2.5 mm2 TW - 20m d PVC-L 2x15A ALUMBRADO PRIMER NIVEL 2x15A 2X2.5 mm2 TW - 20m d PVC-L 2x10 mm2TW 25mm d PVC-P ESQUEMA DE TABLERO DE DISTRIBUCION TG-2 C-3 2x15A C-4 2x15A C-5 \W2.31010; Viene red \W2.31010; principal TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L RESERVA C-2 C-1 POZO A TIERRA 2x40A ALUMBRADO PRIMER NIVEL 2X2.5 mm2 TW - 20m d PVC-L 2x15A ALUMBRADO PRIMER NIVEL 2x15A 2X2.5 mm2 TW - 20m d PVC-L 2x10 mm2TW 25mm d PVC-P ESQUEMA DE TABLERO DE DISTRIBUCION TG-2 C-3 2x15A C-4 2x15A C-5 \W2.31010; Viene red \W2.31010; principal TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L RESERVA C-2 a a a 2sab C-2 TABLERO GENERAL INTERRUPTOR DOBLE INTERRUPTOR SIMPLE TOMACORRIENTE MONOFASICO SIMPLE CON SALIDA P/PUESTA A TIERRA TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA SPOT LIGHT BRAQUETE 2Sa,b S. SIMBOLO Oct. 100x40 REC 100 x 55 x 45 RECT. 100 x 55 x 45 100 x 55 x 45 REC SEGUN FABRIC. CC 100 x 40 TECHO 0.40 1.60 1.10 1.80(B.S.) 2.20 CAJA mm. DESCRIPCION ALT. SNPT.(m) T T CIRCUITO POR PISO CIRCUITO POR TECHO O PARED POZO DE TIERRA LUZ DE EMERGENCIA -------- SIMBOLO CAJA mm. DESCRIPCION ALT. SNPT.(m) SALIDA PARA AIRE ACONDICIONADO -------- -------- -------- L E Y E N D A TOMACORRIENTE UNIVERSAL EN ALTURA ESPECIAL C/ SALIDA P/PUESTA A TIERRA 100 x 55 x 45 REC TECHO T ARTEFACTO EMPOTRABLE REJILLA BLANCA 4x18W PARA CKTO NORMAL 0.60 x 0.60 TECHO -------- TECHO C-2 C-1 POZO A TIERRA 2x40A ALUMBRADO PRIMER NIVEL 2X2.5 mm2 TW - 20m d PVC-L 2x15A ALUMBRADO PRIMER NIVEL 2x15A 2X2.5 mm2 TW - 20m d PVC-L 2x10 mm2TW 25mm d PVC-P ESQUEMA DE TABLERO DE DISTRIBUCION TG-2 C-3 2x15A C-4 2x15A C-5 \W2.31010; Viene red \W2.31010; principal TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L RESERVA C-2 C-1 POZO A TIERRA 2x40A ALUMBRADO PRIMER NIVEL 2X2.5 mm2 TW - 20m d PVC-L 2x15A ALUMBRADO PRIMER NIVEL 2x15A 2X2.5 mm2 TW - 20m d PVC-L 2x10 mm2TW 25mm d PVC-P ESQUEMA DE TABLERO DE DISTRIBUCION TG-2 C-3 2x15A C-4 2x15A C-5 \W2.31010; Viene red \W2.31010; principal TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L RESERVA C-2 C-1 POZO A TIERRA 2x40A ALUMBRADO PRIMER NIVEL 2X2.5 mm2 TW - 20m d PVC-L 2x15A ALUMBRADO PRIMER NIVEL 2x15A 2X2.5 mm2 TW - 20m d PVC-L 2x10 mm2TW 25mm d PVC-P ESQUEMA DE TABLERO DE DISTRIBUCION TG-2 C-3 2x15A C-4 2x15A C-5 \W2.31010; Viene red \W2.31010; principal TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L TOMACORRIENTE PRIMERNIVEL 2X4.0 mm2 TW + 1x1.25mm2 TW (T) - 20m d PVC-L RESERVA PRIMER NIVEL ESC: 1/75 SEGUNDO NIVEL Y PLANTA TIPICA ESC: 1/75 SOTANO ESC: 1/75 AZOTEA ESC: 1/75 SOTANO ESC: 1/75 PRIMER NIVEL ESC: 1/75 SEGUNDO NIVEL Y PLANTA TIPICA ESC: 1/75 AZOTEA ESC: 1/75 SOTANO ESC: 1/75 PRIMER NIVEL ESC: 1/75 SEGUNDO NIVEL Y PLANTA TIPICA ESC: 1/75 AZOTEA ESC: 1/75 AZOTEA ESC: 1/75 SEGUNDO NIVEL Y PLANTA TIPICA ESC: 1/75 PRIMER NIVEL ESC: 1/75 SOTANO ESC: 1/75 DORMITORIO VALVULA DE COMPUERTA TUBERIA DE AGUA FRIA SALIDA DE AGUA FRIA SISTEMA DE AGUA LEYENDA UNION UNIVERSAL CODO DE 90° TEE GRIFO DE O1/2" MEDIDOR DE AGUA VALVULA CHECK M LEYENDA REGISTRO ROSCADO DE BRONCE TUBERIA DE DESAGUE TEE SANITARIA TRAMPA CODO DE 45° YEE SANITARIA CAJA DE REGISTRO PLUVIAL CAJA CIEGA REGISTRO (DESAGÜE) SISTEMA DE DESAGUE TUBERIA DE VENTILACION TUBERIA DE DESAGUE PLUVIAL VALVULA DE COMPUERTA TUBERIA DE AGUA FRIA SALIDA DE AGUA FRIA SISTEMA DE AGUA LEYENDA UNION UNIVERSAL CODO DE 90° TEE GRIFO DE O1/2" MEDIDOR DE AGUA VALVULA CHECK M LEYENDA REGISTRO ROSCADO DE BRONCE TUBERIA DE DESAGUE TEE SANITARIA TRAMPA CODO DE 45° YEE SANITARIA CAJA DE REGISTRO PLUVIAL CAJA CIEGA REGISTRO (DESAGÜE) SISTEMA DE DESAGUE TUBERIA DE VENTILACION TUBERIA DE DESAGUE PLUVIAL VALVULA DE COMPUERTA TUBERIA DE AGUA FRIA SALIDA DE AGUA FRIA SISTEMA DE AGUA LEYENDA UNION UNIVERSAL CODO DE 90° TEE GRIFO DE O1/2" MEDIDOR DE AGUA VALVULA CHECK M LEYENDA REGISTRO ROSCADO DE BRONCE TUBERIA DE DESAGUE TEE SANITARIA TRAMPA CODO DE 45° YEE SANITARIA CAJA DE REGISTRO PLUVIAL CAJA CIEGA REGISTRO (DESAGÜE) SISTEMA DE DESAGUE TUBERIA DE VENTILACION TUBERIA DE DESAGUE PLUVIAL VALVULA DE COMPUERTA TUBERIA DE AGUA FRIA SALIDA DE AGUA FRIA SISTEMA DE AGUA LEYENDA UNION UNIVERSAL CODO DE 90° TEE GRIFO DE O1/2" MEDIDOR DE AGUA VALVULA CHECK M LEYENDA REGISTRO ROSCADO DE BRONCE TUBERIA DE DESAGUE TEE SANITARIA TRAMPA CODO DE 45° YEE SANITARIA CAJA DE REGISTRO PLUVIAL CAJA CIEGA REGISTRO (DESAGÜE) SISTEMA DE DESAGUE TUBERIA DE VENTILACION TUBERIA DE DESAGUE PLUVIAL ESPECIFICACIONES TECNICAS 1.- LOS CONDUCTORES SERAN DE COBRE ELECTROLITICO DE 99.9% DE CONDUCTIVIDAD, DEL TIPO TW, IGUAL A LOS FABRICADOS POR INDECO O PIRELLI. 2.- LOS TUBOS SERAN DE PVC - LIVIANO Y/O PESADO, SIENDO 20mm EL DIAMETRO MINIMO, IGUAL A FORDUIT Y/O VINDUIT. 3.- EL TABLERO DE DISTRIBUCION SERA METALICO, DEL TIPO PARA EMPOTRAR, IGUAL A LO FABRICADO POR TJ CASTRO, TRIANON, TICINO, CON INTERRUPTORES TERMOMAGNETICOS, IGUAL A GENERAL ELECTRIC ( USA ), WESTINGHOUSE ( USA ), MITSUBISHI (JAPAN ), TELEMECANIQUE ( FRANCE ). 4.-LAS CAJAS DE PASE SERAN DE FIERRO GALVANIZADO DE 1.5mm DE ESPESOR CON TAPA. 5.-LAS ACOMETIDAS EN PARED A LOS TABLEROS Y CAJAS, LOS TUBOS SE EMBUTIRAN EN TUBOS DE PVC-P 6.-EN CASO QUE EL SUMINISTRO DE ENERGÍA SEA TRIFÁSICO, TODOS LOS ALIMENTADORES LLEVARAN SU LINEA DE NEUTRA RESPECTIVA Y LOS TABLEROS DEBEBN SER PARA ESTE SISTEMA Y LLEVARAN 4 BARRAS (R,S,T Y N) 7.- CABLE EN PISO TIPO NYY ESPECIFICACIONES TECNICAS 1.- LOS CONDUCTORES SERAN DE COBRE ELECTROLITICO DE 99.9% DE CONDUCTIVIDAD, DEL TIPO TW, IGUAL A LOS FABRICADOS POR INDECO O PIRELLI. 2.- LOS TUBOS SERAN DE PVC - LIVIANO Y/O PESADO, SIENDO 20mm EL DIAMETRO MINIMO, IGUAL A FORDUIT Y/O VINDUIT. 3.- EL TABLERO DE DISTRIBUCION SERA METALICO, DEL TIPO PARA EMPOTRAR, IGUAL A LO FABRICADO POR TJ CASTRO, TRIANON, TICINO, CON INTERRUPTORES TERMOMAGNETICOS, IGUAL A GENERAL ELECTRIC ( USA ), WESTINGHOUSE ( USA ), MITSUBISHI (JAPAN ), TELEMECANIQUE ( FRANCE ). 4.-LAS CAJAS DE PASE SERAN DE FIERRO GALVANIZADO DE 1.5mm DE ESPESOR CON TAPA. 5.-LAS ACOMETIDAS EN PARED A LOS TABLEROS Y CAJAS, LOS TUBOS SE EMBUTIRAN EN TUBOS DE PVC-P 6.-EN CASO QUE EL SUMINISTRO DE ENERGÍA SEA TRIFÁSICO, TODOS LOS ALIMENTADORES LLEVARAN SU LINEA DE NEUTRA RESPECTIVA Y LOS TABLEROS DEBEBN SER PARA ESTE SISTEMA Y LLEVARAN 4 BARRAS (R,S,T Y N) 7.- CABLE EN PISO TIPO NYY ESPECIFICACIONES TECNICAS 1.- LOS CONDUCTORES SERAN DE COBRE ELECTROLITICO DE 99.9% DE CONDUCTIVIDAD, DEL TIPO TW, IGUAL A LOS FABRICADOS POR INDECO O PIRELLI. 2.- LOS TUBOS SERAN DE PVC - LIVIANO Y/O PESADO, SIENDO 20mm EL DIAMETRO MINIMO, IGUAL A FORDUIT Y/O VINDUIT. 3.- EL TABLERO DE DISTRIBUCION SERA METALICO, DEL TIPO PARA EMPOTRAR, IGUAL A LO FABRICADO POR TJ CASTRO, TRIANON, TICINO, CON INTERRUPTORES TERMOMAGNETICOS, IGUAL A GENERAL ELECTRIC ( USA ), WESTINGHOUSE ( USA ), MITSUBISHI (JAPAN ), TELEMECANIQUE ( FRANCE ). 4.-LAS CAJAS DE PASE SERAN DE FIERRO GALVANIZADO DE 1.5mm DE ESPESOR CON TAPA. 5.-LAS ACOMETIDAS EN PARED A LOS TABLEROS Y CAJAS, LOS TUBOS SE EMBUTIRAN EN TUBOS DE PVC-P 6.-EN CASO QUE EL SUMINISTRO DE ENERGÍA SEA TRIFÁSICO, TODOS LOS ALIMENTADORES LLEVARAN SU LINEA DE NEUTRA RESPECTIVA Y LOS TABLEROS DEBEBN SER PARA ESTE SISTEMA Y LLEVARAN 4 BARRAS (R,S,T Y N) 7.- CABLE EN PISO TIPO NYY ESPECIFICACIONES TECNICAS 1.- LOS CONDUCTORES SERAN DE COBRE ELECTROLITICO DE 99.9% DE CONDUCTIVIDAD, DEL TIPO TW, IGUAL A LOS FABRICADOS POR INDECO O PIRELLI. 2.- LOS TUBOS SERAN DE PVC - LIVIANO Y/O PESADO, SIENDO 20mm EL DIAMETRO MINIMO, IGUAL A FORDUIT Y/O VINDUIT. 3.- EL TABLERO DE DISTRIBUCION SERA METALICO, DEL TIPO PARA EMPOTRAR, IGUAL A LO FABRICADO POR TJ CASTRO, TRIANON, TICINO, CON INTERRUPTORES TERMOMAGNETICOS, IGUAL A GENERAL ELECTRIC ( USA ), WESTINGHOUSE ( USA ), MITSUBISHI (JAPAN ), TELEMECANIQUE ( FRANCE ). 4.-LAS CAJAS DE PASE SERAN DE FIERRO GALVANIZADO DE 1.5mm DE ESPESOR CON TAPA. 5.-LAS ACOMETIDAS EN PARED A LOS TABLEROS Y CAJAS, LOS TUBOS SE EMBUTIRAN EN TUBOS DE PVC-P 6.-EN CASO QUE EL SUMINISTRO DE ENERGÍA SEA TRIFÁSICO, TODOS LOS ALIMENTADORES LLEVARAN SU LINEA DE NEUTRA RESPECTIVA Y LOS TABLEROS DEBEBN SER PARA ESTE SISTEMA Y LLEVARAN 4 BARRAS (R,S,T Y N) 7.- CABLE EN PISO TIPO NYY ESPECIFICACIONES TECNICAS 1.- LOS CONDUCTORES SERAN DE COBRE ELECTROLITICO DE 99.9% DE CONDUCTIVIDAD, DEL TIPO TW, IGUAL A LOS FABRICADOS POR INDECO O PIRELLI. 2.- LOS TUBOS SERAN DE PVC - LIVIANO Y/O PESADO, SIENDO 20mm EL DIAMETRO MINIMO, IGUAL A FORDUIT Y/O VINDUIT. 3.- EL TABLERO DE DISTRIBUCION SERA METALICO, DEL TIPO PARA EMPOTRAR, IGUAL A LO FABRICADO POR TJ CASTRO, TRIANON, TICINO, CON INTERRUPTORES TERMOMAGNETICOS, IGUAL A GENERAL ELECTRIC ( USA ), WESTINGHOUSE ( USA ), MITSUBISHI (JAPAN ), TELEMECANIQUE ( FRANCE ). 4.-LAS CAJAS DE PASE SERAN DE FIERRO GALVANIZADO DE 1.5mm DE ESPESOR CON TAPA. 5.-LAS ACOMETIDAS EN PARED A LOS TABLEROS Y CAJAS, LOS TUBOS SE EMBUTIRAN EN TUBOS DE PVC-P 6.-EN CASO QUE EL SUMINISTRO DE ENERGÍA SEA TRIFÁSICO, TODOS LOS ALIMENTADORES LLEVARAN SU LINEA DE NEUTRA RESPECTIVA Y LOS TABLEROS DEBEBN SER PARA ESTE SISTEMA Y LLEVARAN 4 BARRAS (R,S,T Y N) 7.- CABLE EN PISO TIPO NYY ESPECIFICACIONES TECNICAS 1.- LOS CONDUCTORES SERAN DE COBRE ELECTROLITICO DE 99.9% DE CONDUCTIVIDAD, DEL TIPO TW, IGUAL A LOS FABRICADOS POR INDECO O PIRELLI. 2.- LOS TUBOS SERAN DE PVC - LIVIANO Y/O PESADO, SIENDO 20mm EL DIAMETRO MINIMO, IGUAL A FORDUIT Y/O VINDUIT. 3.- EL TABLERO DE DISTRIBUCION SERA METALICO, DEL TIPO PARA EMPOTRAR, IGUAL A LO FABRICADO POR TJ CASTRO, TRIANON, TICINO, CON INTERRUPTORES TERMOMAGNETICOS, IGUAL A GENERAL ELECTRIC ( USA ), WESTINGHOUSE ( USA ), MITSUBISHI (JAPAN ), TELEMECANIQUE ( FRANCE ). 4.-LAS CAJAS DE PASE SERAN DE FIERRO GALVANIZADO DE 1.5mm DE ESPESOR CON TAPA. 5.-LAS ACOMETIDAS EN PARED A LOS TABLEROS Y CAJAS, LOS TUBOS SE EMBUTIRAN EN TUBOS DE PVC-P 6.-EN CASO QUE EL SUMINISTRO DE ENERGÍA SEA TRIFÁSICO, TODOS LOS ALIMENTADORES LLEVARAN SU LINEA DE NEUTRA RESPECTIVA Y LOS TABLEROS DEBEBN SER PARA ESTE SISTEMA Y LLEVARAN 4 BARRAS (R,S,T Y N) 7.- CABLE EN PISO TIPO NYY ESPECIFICACIONES TECNICAS 1.- LOS CONDUCTORES SERAN DE COBRE ELECTROLITICO DE 99.9% DE CONDUCTIVIDAD, DEL TIPO TW, IGUAL A LOS FABRICADOS POR INDECO O PIRELLI. 2.- LOS TUBOS SERAN DE PVC - LIVIANO Y/O PESADO, SIENDO 20mm EL DIAMETRO MINIMO, IGUAL A FORDUIT Y/O VINDUIT. 3.- EL TABLERO DE DISTRIBUCION SERA METALICO, DEL TIPO PARA EMPOTRAR, IGUAL A LO FABRICADO POR TJ CASTRO, TRIANON, TICINO, CON INTERRUPTORES TERMOMAGNETICOS, IGUAL A GENERAL ELECTRIC ( USA ), WESTINGHOUSE ( USA ), MITSUBISHI (JAPAN ), TELEMECANIQUE ( FRANCE ). 4.-LAS CAJAS DE PASE SERAN DE FIERRO GALVANIZADO DE 1.5mm DE ESPESOR CON TAPA. 5.-LAS ACOMETIDAS EN PARED A LOS TABLEROS Y CAJAS, LOS TUBOS SE EMBUTIRAN EN TUBOS DE PVC-P 6.-EN CASO QUE EL SUMINISTRO DE ENERGÍA SEA TRIFÁSICO, TODOS LOS ALIMENTADORES LLEVARAN SU LINEA DE NEUTRA RESPECTIVA Y LOS TABLEROS DEBEBN SER PARA ESTE SISTEMA Y LLEVARAN 4 BARRAS (R,S,T Y N) 7.- CABLE EN PISO TIPO NYY ESPECIFICACIONES TECNICAS 1.- LOS CONDUCTORES SERAN DE COBRE ELECTROLITICO DE 99.9% DE CONDUCTIVIDAD, DEL TIPO TW, IGUAL A LOS FABRICADOS POR INDECO O PIRELLI. 2.- LOS TUBOS SERAN DE PVC - LIVIANO Y/O PESADO, SIENDO 20mm EL DIAMETRO MINIMO, IGUAL A FORDUIT Y/O VINDUIT. 3.- EL TABLERO DE DISTRIBUCION SERA METALICO, DEL TIPO PARA EMPOTRAR, IGUAL A LO FABRICADO POR TJ CASTRO, TRIANON, TICINO, CON INTERRUPTORES TERMOMAGNETICOS, IGUAL A GENERAL ELECTRIC ( USA ), WESTINGHOUSE ( USA ), MITSUBISHI (JAPAN ), TELEMECANIQUE ( FRANCE ). 4.-LAS CAJAS DE PASE SERAN DE FIERRO GALVANIZADO DE 1.5mm DE ESPESOR CON TAPA. 5.-LAS ACOMETIDAS EN PARED A LOS TABLEROS Y CAJAS, LOS TUBOS SE EMBUTIRAN EN TUBOS DE PVC-P 6.-EN CASO QUE EL SUMINISTRO DE ENERGÍA SEA TRIFÁSICO, TODOS LOS ALIMENTADORES LLEVARAN SU LINEA DE NEUTRA RESPECTIVA Y LOS TABLEROS DEBEBN SER PARA ESTE SISTEMA Y LLEVARAN 4 BARRAS (R,S,T Y N) 7.- CABLE EN PISO TIPO NYY 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2.13 1.50 1.05 0.60 ANCHO ALTO TIPO CUADRO DE VANOS 0.90 0.90 ALF. 1.15 1.50 0.90 2.12 0.70 1.80 4.00 3.80 0.90 N.P.T NIVEL DE PISO TERMINADO +3.20 MTS N.P.T NIVEL DE PISO TERMINADO +6.40 MTS N.P.T NIVEL DE PISO TERMINADO +9.60 MTS N.P.T NIVEL DE PISO TERMINADO +13.80 MTS N.P.T NIVEL DE PISO TERMINADO 16.00MTS 5 V1 V2 V3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 V4 V5 V6 P1 P2 P3 2.40 1.00 2.40 0.70 2.40 2.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 COMEDOR 5 5 5 5 5 N.P.T. + 3.20 pisodeceramica de 30x30 N.P.T. + 3.20 pisodeceramica de 30x30 5 5 94 93 92 91 90 89 95 96 97 101 102 103 104 105 106 100 99 98 1.50 5 1.90 0.20 llega de TGS PROYECCION DE TANQUE ELEVADO c b c b c b c b c b c d d d d Sa 3sabc 2sab 3scd 3scd 2sab Sd 2sbc T C2 5 5 5 5 5 5 5 5 5 5 5 5 P1 P1 P1 P1 P1 P1 V2 2.13 1.50 1.05 0.60 ANCHO ALTO TIPO CUADRO DE VANOS 0.90 0.90 ALF. 1.15 1.50 0.90 2.12 0.70 1.80 4.00 3.80 0.90 V1 V3 V4 V5 V6 P1 P2 P3 2.40 1.00 2.40 0.70 2.40 2.00 1.50 1.90 0.20

Language	Spanish
Drawing Type	Full Project
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Parking
Tags	apartment, apartments, autocad, building, condo, cortes, distribution, DWG, eigenverantwortung, Family, find, full, group home, grup, indicating, levels, mehrfamilien, multi, multifamily housing, ownership, partnerschaft, partnership, plans, Project, requirements
