Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

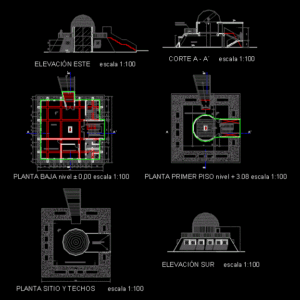

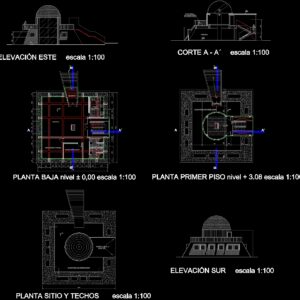

former architectural, cn u.m.s. property: central location: patio, cn dr. gonzalo taboada l. vice chancellor: dr. buddy de la vega chief deputy: ing. wilfred gutierrez g. chief division: arq. hernán de la riva g. Project: Dept. infrastructure, date, April, Location, Sheet No.:, ex offices fedsidumsa, scale, infrastructure department, University of San Andres, jmb, former architectural, Sheet No.:, former faculty of social sciences, cn fac. social sciences property: central location location: av. F. zuazo, cn dr. gonzalo taboada l. Dean: Lic. gloria portugal chief deputy: ing. wilfred gutierrez g. chief division: arq. hernán de la riva g. Project: Dept. infrastructure, date, Location, April, scale, University of San Andres, infrastructure department, avenida andrés bello, cactario, observatory, geobotanic garden, dryer, national herbarium, of physics, shed, c.p.n., astro camera, telescope, audience, South elevation scale, plant site roofs ladder, first level floor level scale, elevation this scale, bedroom males, ladies bedroom, observation platform, ground floor level, Offices, Deposit, kitchen dining, entry, cut scale, Offices, observation platform, observation platform, pend cover

Raw text data extracted from CAD file:

± 0,00 S B S B 1 \fZurich Ex BT|b0|i0|c0|p34;PROYECTO ARQUITECTONICO \fZurich Cn BT|b0|i0|c0|p34;UNIDAD: U.M.S.A. PREDIO: Central UBICACION: 2do. patio \fZurich Cn BT|b0|i0|c0|p34;RECTOR: Dr. Gonzalo Taboada L. VICERRECTOR: Dr. Buddy Lazo de la Vega JEFE DEPTO: Ing. Wilfred Gutiérrez G. JEFE DIVISION: Arq. Hernán de la Riva G. PROYECTO: Dpto. Infraestructura FECHA : 1:1000 21 de abril de 1998 UBICACION LAMINA Nº: 1 de 2 \fZurich Ex BT|b0|i0|c0|p34;REMODELACION OFICINAS FEDSIDUMSA \fZurich Lt BT|b0|i0|c0|p34;DECANO \fZurich Lt BT|b0|i0|c0|p34;RECTOR ESCALA 1:50 DEPARTAMENTO DE INFRAESTRUCTURA UNIVERSIDAD MAYOR DE SAN ANDRES DIS/CAD jmb \fZurich Ex BT|b0|i0|c0|p34;PROYECTO ARQUITECTONICO 1:100 \fZurich Lt BT|b0|i0|c0|p34;DECANO 1:1000 LAMINA Nº: \fZurich Ex BT|b0|i0|c0|p34;EDIFICIO FACULTAD DE CIENCIAS SOCIALES \fZurich Cn BT|b0|i0|c0|p34;UNIDAD: Fac. Ciencias Sociales PREDIO: Predio Central UBICACION: Av. F. Zuazo \fZurich Cn BT|b0|i0|c0|p34;RECTOR: Dr. Gonzalo Taboada L. DECANO: Lic. Gloria Portugal JEFE DEPTO: Ing. Wilfred Gutiérrez G. JEFE DIVISION: Arq. Hernán de la Riva G. PROYECTO: Dpto. Infraestructura FECHA : UBICACION Abril de 1999 \fZurich Lt BT|b0|i0|c0|p34;RECTOR ESCALA 1 de 10 UNIVERSIDAD MAYOR DE SAN ANDRES DEPARTAMENTO DE INFRAESTRUCTURA 20,00 30,00 1,85 2,65 ,75 ,75 1,50 1,00 1,00 1,50 1,00 ,55 1,00 2,65 ,75 1,48 1,15 14,34 2,65 8,20 8,20 ,30 1,00 1,00 ,83 1,00 ,30 1,00 ,83 1,00 ,90 2,59 ,73 1,00 ,60 ,32 ,60 ,30 3,73 1,00 2,65 ,74 2,77 1,50 4,59 4,97 ,90 4,49 1,55 1,90 2,01 2,98 2,45 14,95 14,29 4,11 Avenida Andrés Bello H H 5 Cactario OBSERVATORIO 3390 3380 3385 3390 5 Jardin Geobotanico SECADORA HERBARIO NACIONAL 3395 3395 DE FÍSICA TINGLADO C.P.N. H H ASTROCÁMARA TELESCOPIO AUDITORIO C - 16 ELEVACIÓN SUR escala 1:100 PLANTA SITIO Y TECHOS escala 1:100 PLANTA PRIMER PISO nivel + 3.08 escala 1:100 5 ELEVACIÓN ESTE escala 1:100 DORMITORIO VARONES 5 5 5 5 5 5 5 5 5 A 5 5 5 5 5 ± 0,00 5 5 DORMITORIO DAMAS 5 PLATAFORMA DE OBSERVACIÓN 5 + 5,48 5 5 PLANTA BAJA nivel ± 0,00 escala 1:100 5 5 5 5 5 5 5 5 B 5 5 5 B OFICINAS ± 0,00 DEPÓSITO 5 5 5 18 18 10 9 S 17 16 15 14 13 12 11 8 7 6 5 4 3 2 1 A´ 5 5 5 5 5 COCINA COMEDOR B´ S A INGRESO B + 3.08 B´ 16 17 18 B A´ CORTE A - A´ escala 1:100 + 3.08 ± 0,00 OFICINAS 5 17 16 15 14 13 12 11 10 9 8 7 6 5 3 4 2 1 5 + 5,48 PLATAFORMA DE OBSERVACIÓN 15 14 13 11 10 9 8 7 6 5 12 1 2 3 4 + 3,08 5 5 5 5 5 5 5 5 5 5 PLATAFORMA DE OBSERVACIÓN CUBIERTA DE H° A° pend. 1,5% S 5 5
