Auditorium Construction DWG Full Project for AutoCAD

Auditorium Construction DWG Full Project for AutoCAD

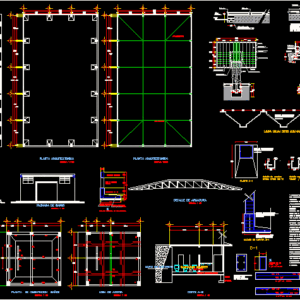

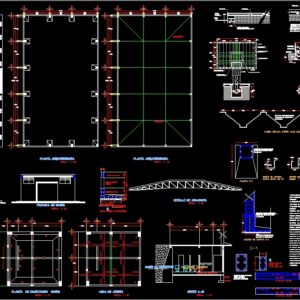

Priject for auditorium constrution at Santa Maria Zacatepec – Putla oaxaca – project with two plants – Sections – Facades and details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

see detail ” a ”, contraction joint, region stone, turner, npt, variable., height, by pison area until reaching the, with hand ram and layered, compacted terrain., finished with sand, concrete road, npt court finished with, joint to bone, fine sand, wooden slat board, smooth round rod, pine wood stave, structural angle frame, basket, nails, side elevation of the board, with retarder additive, finished martelinado, pole of concrete, armed with poles and foundation, firm concrete finish, with fine sand, npt field, of the same., of surface., note: all the lines that the regulation orders, in the longitudinal sense, the court will be able to see detail ” c ”, frame of structural angle, round rod smooth of, pain of pine wood, architectural plant, municipal police agent, arq. euprepio sanchez carrada, project and drawing, municipal agency, el coyulito, sta. ma. zacatepec, specifications, resp. of the project, rquitecto, micro location, pinotepa nal., coyulito, project site, putla, concrete template, notes, detail of gutter, detail connection, die, men’s toilets, women’s toilets, bathrooms area, existing fence, low to sanitary, in zotano, lateral facade, arq. bathrooms, foundation plant, bathrooms, roof slab, bathroom façade, c.guadalupe ramirez ortiz, alternate agent, c. severino lopez eusebio, putla, oaxaca., court ab, chain of rebellion, shoe, concrete wall, load chain, chain of despise, macro location, pacific ocean, warrior, oaxaca, putla, puebla, veracruz, armors, zapata corrida in abutment, var, cyclopean, transverse reinforcement, longitudinal reinforcement, reinforcement detail, reinforcement

Raw text data extracted from CAD file:

\A1;5.85 \A1;5.00 \A1;5.85 \A1;0.52 \A1;5.33 \A1;0.30 \A1;5.68 \A1;0.30 \A1;5.70 \A1;0.30 \A1;5.70 \A1;0.30 \A1;5.74 \A1;30.00 \A1;4.70 \A1;0.30 \A1;0.30 \A1;5.85 \A1;5.00 \A1;5.85 \A1;1.20 \A1;0.555 \A1;0.05 \A1;0.60 \A1;3.60 \A1;0.15 \A1;0.45 \A1;0.70 \A1;0.60 \A1;0.12 \A1;6.00 \A1;0.30 \A1;0.30 \A1;0.05 \A1;0.05 \A1;0.55 \A1;0.18 \A1;0.30 \A1;0.12 \A1;0.0508 \A1;0.35 \A1;1.65 \A1;2.05 \A1;0.20 \A1;0.20 \A1;0.35 \A1;0.10 \A1;0.15 \A1;0.10 \A1;0.20 \A1;1.25 \A1;0.40 \A1;0.10 \A1;0.12 \A1;0.49 \A1;9.00 \A1;0.12 \A1;0.40 \A1;0.05 \A1;1.20 \A1;0.555 \A1;0.05 \A1;0.05 \A1;0.05 \A1;0.25 \A1;0.35 \A1;0.05 \A1;0.05 \A1;2.40 \A1;3.00 \A1;0.30 \A1;0.45 \A1;0.12 \A1;0.08 \A1;0.12 \A1;0.065 \A1;0.065 \A1;0.52 \A1;5.33 \A1;0.30 \A1;5.68 \A1;0.30 \A1;5.70 \A1;0.30 \A1;5.70 \A1;0.30 \A1;5.74 \A1;2.965 \A1;3.185 \A1;1.225 \A1;1.57 \A1;3.355 \A1;2.965 \A1;3.185 \A1;1.225 \A1;1.57 \A1;3.355 \A1;2.965 \A1;3.185 \A1;0.52 \A1;5.33 \A1;0.30 \A1;5.68 \A1;0.30 \A1;5.70 \A1;0.30 \A1;5.70 \A1;0.30 \A1;5.74 \A1;30.00 \A1;4.70 \A1;0.30 \A1;0.30 \A1;5.85 \A1;5.00 \A1;5.85 \A1;1.225 \A1;1.57 \A1;3.355 \A1;6.15 \A1;1.57 \A1;30 \A1;15 \A1;15 \A1;30 \A1;15 \A1;30 \A1;1.25 \A1;0.30 \A1;VAR \A1;0.25 \A1;0.05 \A1;0.15 \A1;0.05 \A1;0.15 \A1;1.20 \A1;VAR \A1;0.30 \A1;5.55 \A1;0.30 \A1;4.70 \A1;0.30 \A1;0.30 \A1;17.00 \A1;5.55 \A1;5.33 \A1;0.52 \A1;5.74 \A1;6.00 \A1;6.00 \A1;6.00 \A1;0.30 \A1;5.55 \A1;0.30 \A1;17.00 \A1;5.55 \A1;1.50 \A1;.05 \A1;1.20 \A1;0.35 \A1;0.80 \A1;0.35 \A1;0.80 \A1;0.35 \A1;0.80 \A1;0.35 \A1;0.80 \A1;0.35 \A1;0.80 \A1;0.11 \A1;0.63 \A1;0.11 \A1;.020 \A1;0.17 \A1;0.17 \A1;.080 \A1;0.17 \A1;0.020 \A1;.080 \A1;0.17 \A1;1.50 \A1;5.33 \A1;0.52 \A1;1.00 \A1;5.74 \A1;6.00 \A1;6.00 \A1;6.00 \A1;30.00 \A1;6.15 \A1;2.45 \A1;0.90 \A1;6.15 \A1;6.15 \A1;2.45 \A1;0.90 \A1;6.15 \A1;6.15 \A1;5.33 \A1;0.52 \A1;5.74 \A1;6.00 \A1;6.00 \A1;6.00 \A1;0.30 \A1;5.55 \A1;0.30 \A1;17.00 \A1;5.55 0.50 0.60 \A1;0.90 \A1;6.15 \A1;3.355 \A1;1.225 VER DETALLE '' A'' 1.25 Junta de Contraccion PENDIENTE 1/2 % PENDIENTE 1/2 % 1.25 S piedra de la region con mortero terciado 1: 2: 6 Volteador Volteador N.P.T. 0.40 Variable. Altura 0.10 90% DE LAS PRUEBAS PROCTOR Y PROCTOR. NO MAYORES A 15 CMS. Y 20 APISONADOS POR AREA DE PISON HASTA ALCANZAR EL CON PISON DE MANO Y EN CAPAS TERRENO COMPACTADO. fina de un f'c= 150 kg/cm2 acabado con arena firme de concreto N.P.T. Cancha acabado con Volteador 0.09 junta a hueso arena fina 0.12 0.49 5 0.12 0.40 0.05 1.20 0.555 0.05 0.05 TABLERO DE DUELAS DE MADERA DE PINO DE 0.0254 DE ESPESOR 0.05 0.25 VARILLA REDONDA LISA DE 0.0125 M. EXTREMOS APLANADOS. 0.35 0.05 0.05 5 5 0.30 0.45 0.12 0.08 0.12 0.065 0.065 DE 0.0254 DE ESPESOR DUELA DE MADERA DE PINO MARCO DE ANGULO ESTRUCTURAL No. 10 PARA FORMAR BASTIDOR. CANASTA MARCO DE PINTURA DE 0.05 DE ANCHO. CLAVACOTES CLAVACOTES DE 0.0508 X 0.0618. 0.555 0.05 ALZADO LATERAL DEL TABLERO ESCALA. 1: 20 0.60 3.60 0.15 0.45 CON ADITIVO RETARDADOR ACABADO MARTELINADO POSTE DE CONCRETO 0.70 0.60 Armado de Postes y cimentacion Firme de concreto Acabado con Arena Fina 0.12 6.00 0.30 0.30 0.05 N.P.T. Cancha (ver plano CD-T-200) de los mismos. DE SUPERFICIE. NOTA: Todas las lineas que ordene el reglamento TERRENO COMPACTADO. 0.05 En el sentido longitudinal, la cancha podra crecer o decrecer 2.00 m. y en el sentido se pintaran de 0.05 cm. de ancho. transversal 1.00m. 0.55 2 canales de lamina No. 10 para sujetar Tablero de 4 x 10 cm. de Seccion. 0.18 0.30 VER DETALLE '' C '' 0.12 0.0508 Marco de angulo estructural de 0.0508 x 0.0508 Varilla redonda lisa de de 0.0508 x 0.0508 Duela de madera de pino de 0.0254 de Espesor. 0.35 1.65 2.05 0.20 0.20 0.35 0.10 0.15 0.10 0.20 PLANTA ARQUITECTONICA \c15132390;PLANO: \c13421772;P1 AGENTE DE POLICIA MUNICIPAL ARQ. EUPREPIO SANCHEZ CARRADA PROYECTO Y DIBUJO AGENCIA MUNICIPAL EL COYULITO, STA. MA. ZACATEPEC ESPECIFICACIONES AGOSTO 2009 1. TODO ACERO LAMINADO SERA GRADO ESTRUCTURAL CON REFUER- ZO A LA FLUENCIA DE FÝ=2530 KG/M2. EN EL CASO DE PLACAS EL TUBO GALVANIZADO ZINTRO SERA MARCA IMSA. 2. LA SOLDADURA SE AJUSTARA A LOS ELECTRODOS DE LA SERIE E-70XX EN ELEMENTOS QUE TENGAN UN ESFUERZO DE FLUENCIA MINIMO O IGUAL A 4,200 KG/CM2. 3. PARA LA FABRICACION VERIFICAR COTAS DE CAMPO Y CALCULAR COTAS DE FABRICACION (PLANOS DE TALLER) 4. SE PERMITIRA ENDEREZAR Y ALLANAR SOLO DOBLECES O ABOLLA- DURAS LEVES UNICAMENTE MEDIANTE PRENSA O GATO 8EN FRIO) 5. ESTAS NOTAS SE COMPLEMENTAN CON LAS NORMAS MINIMAS INDICADAS EN EL REGLAMENTO A.I.S.C EN VIGOR. ESC. 1:50 ARQ. EUPREPIO SANCHEZ CARRADA NO. DE CED. 2910536 RESP. DEL PROYECTO rquitecto A MICRO LOCALIZACION A PINOTEPA NAL. COYULITO SITIO DEL PROYECTO Putla DADO DE .60 CMS DE ANCHO 6 VAR. DEL NO 5 ESTR.NO 2 A.C 20 CMS. PLANTILLA DE CONCRETO SIMPLE F´C =100 KG/CM2 1.50 .05 1.20 ALZADO DE ZAPATA Z-1 DES PACHO C + C PLANTA Z-1 DADO DE .60 CMS DE ANCHO 6 VAR. DEL NO 5 ESTR.NO 2 A.C 20 CMS. 1.20 1. PARA MAYOR CALIDAD EN EL DIBUJO LOS DETALLES NO ESTAN A ESCALA PERO SI DEBIDAMENTE ACOTADOS. CIMENTACION LA CIMENTACION SE DISEÑO PARA UN ESFUERZO DEL TERRENO DE 12 TON /M2. EL NIVEL DE DESPLANTE RECOMENDADO EN ELE STUDIO DE MECANI- CA DEL SUELO DEBE SER RESPETADO. MATERIALES CONCRETO.- TODO EL CONCRETO QUE SE ESPECIFICA PARA ESTA OBRA DEBERA TENER UN F´C=250 KG/CM2 EXCEPTO LO INDICADO. ACERO DE REFUERZO TODO EL ACERO DE REFUERZO QUE SE ESPECIFICA DEBERA SER DE ALTA RESISTENCIA, CON ESFUERZO DE FLUENCIA FÝ=4,200 KG/CM2, Y EL ESFUERZO DE TRABAJO f´s=2,000 KG/CM2, EXCEPTO DEL DIAMETRO DEL NO 2 QUE PUEDE SER DE GRADO ESTRUCTURAL. ARMADO Y ANCLAJE EL RECUBRIMIENTO LIBRE AL REFUERZO PRINCIPAL DE LOS ELEMENTOS SERA IGUAL AL DIAMETRO DE LA VARILLA PERO NO MENOR A 1.50 CMS CON EL FIND E GARANTIZAR UN BUEN COLADO, SE DEBERA DEJAR ESPACIO ENTRE LAS VA- RILLAS PARA EL PASO DEL CONCRETO Y DEL VIBRADOR, PERMITIENDOSE CO- LOCAR LAS VARILLAS EN PAQUETES DE DOS, AL AGOTAR LA CAPACIDAD DEL PRIMER LECHO, SE FORMARA EL SEGUNDO Y ASI SUCESIVAMENTE DEJANDO ENTRE LECHO Y LECHO UN SEPARADOR DEL MISMO DIAMETRO QUE EL REFUER- ZO LONGITUDINAL Y PASO SUFICIENTE PARA EL REF. PERPENDICULAR. LAS VARILLAS TERMINADAS EN SUS EXTREMOS EN ESCUADRA SE ANCLARA LA LONGITUD DADO EN LA TABLA DE EQUIVALENCIAS EXCEPTO EN DONDE SE INDIQUE EXPRESAMENTE OTRA LONGITUD. LAS VARILLAS TERMINADAS EN SUS EXTREMOS CON PUNTO SE ANCLARA HORIZONTALMENTE LA LONGITUD DADA EN LA TABLA DE EQUIVALENCUAS. TODO RESUERZO CORRIDO QUE NO MUESTRE ANCLAJE COMO EL DE LAS CARAS LATERALES DE TRABES DEBERA DE ANCLARSE EN SU EXTREMO LA LONGITUD DADA EN LA TABLA DE EQUIVALENCIAS EN SENTIDO VERTICAL U HORIZONTAL. NOTAS LAMINA ROLADA ZINTRO ALUM CAL. 22 0.35 0.80 0.35 0.80 0.35 0.80 0.35 0.80 0.35 0.80 0.11 0.63 0.11 .020 0.17 0.17 .080 cal 12 detalle de canalon lamina zintro cal 12 detalle conexion tensor / canalon 0.17 0.020 .080 0.17 DADO DE .60 CMS DE ANCHO 6 VAR. DEL NO 5 ESTR.NO 2 A.C 20 CMS. DADO DE .60 CMS DE ANCHO 6 VAR. DEL NO 5 ESTR.NO 2 A.C 20 CMS. COLUMNA DE 50 CMS DE D 8 VAR. DEL NO 5 EST. N0 3 A.C 20 CMS DADO C-1 1.50 PLANTA ARQUITECTONICA ESCALA. 1 : 100 NPT. +0.30 SANITARIOS HOMBRES NPT. +0.30 SANITARIOS MUJERES AREA DE BAÑOS barda existente Baja a sanitarios 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 5 4 3 2 1 5 5 5 5 5 5 5 5 5 5 5 A B C D EN ZOTANO PLANTA ARQUITECTONICA ESCALA. 1 : 100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 5 4 3 2 1 5 5 5 5 5 5 5 5 5 5 5 A B C D PLANTA ARQUITECTONICA ESCALA. 1 : 100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 5 4 3 2 1 5 5 5 5 5 5 5 5 5 5 5 A B C D 0.50 0.60 0.90 1.225 1.57 3.355 6.15 A B C D 2.965 3.185 6.15 2.45 3 2 1 0.90 1.225 1.57 3.355 6.15 A B C D 2.965 3.185 6.15 2.45 3 2 1 FACHADA LATERAL ESCALA. 1 : 100 PLANTA ARQ. BAÑOS ESCALA. 1 : 50 PLANTA DE CIMENTACION BAÑOS ESCALA. 1 : 50 CC CC cc CC CC CC CC CC CL CL CL CL CL CL C C C C C K K K K-1 K-1 K 0.90 1.225 1.57 3.355 6.15 A B C D 2.965 3.185 6.15 3 2 1 LOSA DE AZOTEA ESCALA. 1 : 50 T-1 C C C C C K K K K-1 K T-1 T-1 FACHADA DE BAÑOS ESCALA. 1 : 50 C.GUADALUPE RAMIREZ ORTIZ AGENTE SUPLENTE C. SEVERINO LOPEZ EUSEBIO PUTLA, OAXACA. 6.15 3.355 1.57 1.225 D C B A CORTE A-B ESCALA. 1 : 50 CADENA DE DESPLANTE ZAPATA DADO MURO DE CONCRETO A B NPT. +0.30 SANITARIOS HOMBRES CASTILLO 15X 30 30 E. 1/4" A.C. 20 cms. 6 VAR. 3/8" K 15 VAR. 3/8" VAR. 1/2" E. 1/4" A.C. 20 CMS. VAR. 3/8" 6 VAR. 3/8" E. 1/4" A.C. 20 CMS. TRABE DE 15 X 30 15 CADENA DE CARGA 30 VAR. 3/8" E. 1/4" A.C. 20 CMS. VAR. 3/8" VAR. 3/8" 15 DE 15 X 30 E. 1/4" A.C. 20 CMS. 6 VAR. 3/8" 30 CADENA DE DESP VAR. 3/8" VAR. 1/2" MACRO LOCALIZACION OCEANO PACIFICO GUERRERO OAXACA PUTLA PUEBLA VERACRUZ ARMADURAS Z ZAPATA CORRIDA EN COLINDANCIA 0.30 VAR 0.25 0.05 0.15 0.05 0.15 1.20 VAR CADENA DE DESPLANTE MURO DE CONCRETO CICLOPEO CONTRATRABE 15 X 35 ARMADO TRANSVERSAL VAR. 1/2" A.C. 15 CMS. ARMADO LONGITUDINAL VAR. 1/2" A.C. 20 CMS. DETALLE DE ARMADURA ESCALA. 1 : 50 ARMADURA

Language	Spanish
Drawing Type	Full Project
Category	Entertainment, Leisure & Sports
Additional Screenshots
File Type	dwg
Materials	Concrete, Wood, Other
Measurement Units	Metric
