Cable Cover – Textile Enclosure DWG Section for AutoCAD

Cable Cover – Textile Enclosure DWG Section for AutoCAD

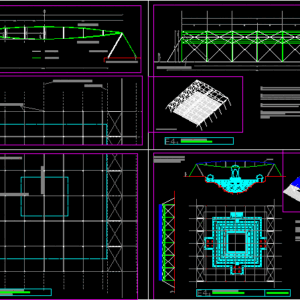

Planes – Elevations – Sections – Details of cover 30m2 of light and textile enclosure

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

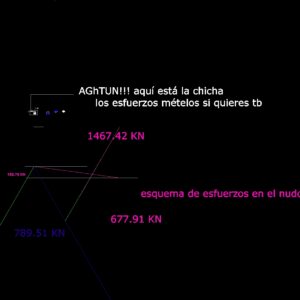

heb, metallic profile, Steel cable, funicular cable, tensioner upper cable, compression profile, cable that pulls the structure, mens, pork, dog, couple, scheme of efforts in the knot, here is the chicha, the efforts to get them if you want tb, textile material, edge bracing cables, central bracing cables, Shafts of the order structure, support shafts, edge bracing, cable structure, primary structure of cables, stiles. steel pipe, cover solution, cover. parallel elements, project of structures, axonometry, cover inserted in the outline place, of the structure covering system, through textile elements., this scheme shows the possibilities of the roof system. using independent textile cloths different solutions are made possible according to the needs of the sunlight degrees at each moment. the textile cloths will have a dimension of such that for each bay there will be two symmetrical cloths., example, project of structures, cover. parallel elements, cover. parallel elements, group, project of structures, The exercise poses the problem of solving a structure to cover a light by means of a structure solution with two differentiated directions in its behavior. The proposed structure is a cover of two-order metal cables. the first is formed by cables that cover a light on which the elements of second order also support the manner of joists. They will be on top of these, on which the cloths of textile material will be arranged. the cover consists of stiffening elements of the primary order. these are tensioned cables that control the possible excessive arrow that the structure could have. this solution has been resorted to, since a light structure was sought for the simplicity of its use of its strictly functional nature. we also looked for a solution in which different degrees of illumination could be obtained according to the needs., structural scheme

Raw text data extracted from CAD file:

3,875 3,875 3,875 3,875 2,437 2,312 1,865 3,909 0,932 1,219 5 2,88 5,76 60° 60° 60° 5,77 5,767 15,5 31 5 5 5 5 5 5 30 7,069 4,997 6,219 5,767 1,215 35,76 25 25,24 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 677.91 KN 1467.42 KN 789.51 KN 193.75 KN 5 5 HEB 180 perfil metálico cable de acero 5 5 cable inferior funicular cable superior tensor perfil a compresión cable que tracciona la estructura mujer01 mujer02 mujer03 hombre01 hombre02 hombre03 hombre04 hombre05 hombre06 m+h01 m+h02 hombres niño02 niño01 h+h01 mujer04 cerdo mujer05 perro mujer06 pareja h+perro hombre08 hombre07 hombre09 mujer07 mujer08 hombre10 pareja02 5 5 5 5 5 5 5 5 5 5 5 5 esquema de esfuerzos en el nudo 5 5 AGhTUN!!! aquí está la chicha los esfuerzos mételos si quieres tb 5 0,512 material textil cables de arriostramiento de borde cables de arriostramiento centrales EJES DE LA ESTRUCTURA DE 2º ORDEN EJES DE LA ESTRUCTURA DE 1º ORDEN EJES DE SOPORTE ARRIOSTRAMIENTO DE BORDE ESTRUCTURA 2º DE CABLES ESTRUCTURA PRIMARIA DE CABLES MONTANTES. tubo de acero E4 SOLUCIÓN DE CUBIERTA CUBIERTA. ELEMENTOS PARALELOS PROYECTO DE ESTRUCTURAS .1 Axonometría 1/400 Cubierta insertada en el lugar y esquema del sistema de cubrición de la estructura mediante elementos textiles. 1/200 Este esquema muestra las posibilidades del sistema de cubierta. Empleando paños textiles independientes se hacen posibles diferentes soluciones según las necesidades y los grados de soleamiento de cada momento. Los paños textiles tendrán una dimensión de 5 m, de tal manera que para cada crujía se dispondrán dos paños simétricos. ejemplo 1 ejemplo 2 .1 PROYECTO DE ESTRUCTURAS CUBIERTA. ELEMENTOS PARALELOS E4 E4 CUBIERTA. ELEMENTOS PARALELOS Grupo Mas-Guindal PROYECTO DE ESTRUCTURAS .1 El ejercicio plantea el problema de resolver una estructura para cubrir una luz de 25 metros, mediante una solución de estructura con dos direcciones diferenciadas en su comportamiento. La estructura propuesta es una cubierta de cables metálicos de dos órdenes. El primero está formado por cables que cubren una luz de 31 m sobre los que apoyan los elementos de segundo orden , también cables, a modo de viguetas.Serán sobre éstos sobre los que se dispondrán los paños de material textil a modo de cubrición. La cubierta consta de unos elementos de rigidización del orden primario. Se trata de cables tensados que controlan la posible flecha excesiva que podría tener la estructura. Se ha recurrido a esta solución ya que se buscaba una estructura ligera y barata, por lo sencillo de su uso y de su naturaleza estríctamente funcional. Asimismo buscábamos una solución en la que se pudiesen obtener diferentes grados de iluminación según las necesidades. Esquema estructural 1/400

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Steel
Measurement Units
Footprint Area
Building Features
Tags	autocad, barn, cable, cover, dach, details, DWG, elevations, enclosure, hangar, lagerschuppen, light, PLANES, roof, section, sections, shed, structure, terrasse, textile, toit
