Complete Small Commercial Project DWG Full Project for AutoCAD

Complete Small Commercial Project DWG Full Project for AutoCAD

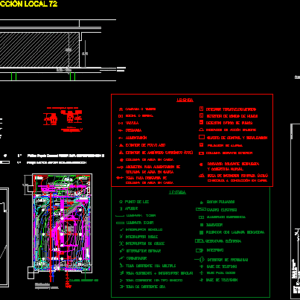

Project application to open facilities for local small integrated commercial mall. Includes wiring diagram electrical installation, lighting, Emergency, Air Conditioning, Fire, elevations, distribution, etc..

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

situation:, petitioner :, industrial technical engineer:, conditioning and opening project for mobile phone premises., current status., xxxxxxxxxxxxxxxxxxx, xxxxxxxxxx sa., xxxxxxxxxxxxx, plan :, date :, scale :, xxxxxx, collegiate number :, tm xxxxxxx, fire detection, occupation and evacuation., elevation and section., location and location., electrical installation: layout drawing., electrical installation., lighting isolux curves, emergencies isolux curves., reformed state: distribution and materials. , ventilation and air conditioning, fire protection installations., Legend, wall light, switch, double switch, single switch, pushbutton button, emergency lighting, electrical panel, buzzer, crossover switch, proximity detector, pushbutton with indicator light, electric lock, intercom, telephone base, television base, bipolar switch, data base, display, distribution, surfaces and dimensions., materials, horn or siren, bell or bell, power supply, thermovelocimetric detector, power supply connection of, loading water column, discharge, valve, abc powder extinguisher, outlet for discharge, smoke ion detector, c control and signaling unit, alarm button, external hydrant column, hanging response sprinkler, and normal coverage, connected to conduction in charge, optical smoke detector, outgoing action indicator, normal response hanging sprinkler detail, installed with, surface mounted ., pavement, forged, finished pavement, level of, variable, limit, local, false ceiling, upright, backstop, crossbar, floor, inf. level, plasterboard, framed, concrete pillar, axis, pillar, anchorage to the pillar with, type section, of plasterboard, rejection terrazzo, provisional strip of, joint shaft, dilatation, elevation, section, electric, areas of passage of channeling, multiple socket, detail of fixed installation embedded, return by plenum, emergency lighting , emergency, al. warehouse, warehouse, exhibitors, tc computers, computers, sign, reservation, air conditioning, wiring diagram, w x h, active counter, single line diagram.

Raw text data extracted from CAD file:

Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. ESTADO ACTUAL. xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx plano: fecha: escala: xxxxxx Colegiado nº: 02 Marzo 2008 1:50 T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. DETECCIÓN DE INCENDIOS, OCUPACIÓN Y EVACUACIÓN. plano: fecha: escala: Colegiado nº: 05 Marzo 2008 1:50 xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. ALZADO Y SECCIÓN. plano: fecha: escala: Colegiado nº: 04 Marzo 2008 1:50 xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. SITUACIÓN Y EMPLAZAMIENTO. plano: fecha: escala: Colegiado nº: 01 Marzo 2008 S/E xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. INSTALACIÓN ELÉCTRICA: CROQUIS DE TRAZADO. plano: fecha: escala: Colegiado nº: 09 Marzo 2008 1:25 xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. INSTALACIÓN ELÉCTRICA. plano: fecha: escala: Colegiado nº: 08 Marzo 2008 1:50 xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. CURVAS ISOLUX ALUMBRADO. plano: fecha: escala: Colegiado nº: 10 Marzo 2008 1:50 xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. CURVAS ISOLUX EMERGENCIAS. plano: fecha: escala: Colegiado nº: 11 Marzo 2008 1:50 xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. ESTADO REFORMADO: DISTRIBUCIÓN Y MATERIALES. plano: fecha: escala: Colegiado nº: 03 Marzo 2008 1:50 xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. VENTILACIÓN Y CLIMATIZACIÓN. plano: fecha: escala: Colegiado nº: 07 Marzo 2008 1:50 xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. INSTALACIONES DE PROTECCIÓN CONTRA INCENDIOS. plano: fecha: escala: Colegiado nº: 06 Marzo 2008 1:50 xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx \A1;0.40 \A1;4.40 \A1;1.00 \A1;9.55 \A1;0.80 \A1;5.60 \A1;2.00 \A1;0.20 \A1;2.36 \A1;0.80 \A1;1.90 \A1;2.30 \A1;2.26 \A1;2.10 \A1;7.35 \A1;0.40 \A1;0.80 \A1;1.75 \A1;1.00 \A1;1.65 \A1;0.50 \A1;1.00 \A1;1.00 \A1;3.50 \A1;0.12 \A1;0.40 \A1;2.70 \A1;4.40 \A1;2.75 0,20 0,80 0,30 0,50 2,66 2" Almacén 14,02m² construidos 11,77m² utiles Tienda 44,68m² construidos 40,87m² utiles LEYENDA E APLIQUE PUNTO DE LUZ TOMA DE CORRIENTE 25A CONMUTADOR INTERRUPTOR DOBLE INTERRUPTOR SENCILLO BOTON PULSADOR ALUMBRADO EMERGENCIA CUADRO ELECTRICO LUMINARIA 2X36W LUMINARIA 1X36W ZUMBADOR INTERRUPTOR DE CRUCE DETECTOR DE PROXIMIDAD PULSADOR CON LAMPARA INDICADORA CERRADURA ELÉCTRICA INTERFONO m BASE DE TELEFONO BASE DE TELEVISIÓN TV TOMA CORRIENTE 16A MÚLTIPLE TOMA CORRIENTE + INTERRUPTOR BIPOLAR INTERRUPTOR BIPOLAR TP TOMA CORRIENTE 16A TIPO SHUCKO 2 BASE PARA DATOS TP 4 4 4 4 4 TD TP TP TP TD TP TD TP TD TP 4 TD TP 4 TD TP Local nº33 58,7m² construidos 54,4m² útiles 5 5 5 5 5 5 5 5 5 5 Expositor 5 5 5 5 5 5 5 5 5 5 Expositor Distribución, superficies y cotas. Materiales Altura forjado 3,50m Sin Falso Techo. \A1;Expositor \A1;Expositor \A1;Expositor \A1;Expositor \A1;Expositor \A1;Expositor \A1;Expositor \A1;Expositor \A1;Expositor \A1;Expositor LEYENDA BOCINA O SIRENA CAMPANA O TIMBRE ALIMENTACIÓN EXTINTOR DE ANHÍDRIDO CARBÓNICO (CO2) DETECTOR TERMOVELOCIMETRICO ACOMETIDA PARA ALIMENTACIÓN DE COLUMNA DE AGUA EN CARGA DESCARGA VÁLVULA EXTINTOR DE POLVO ABC COLUMNA DE AGUA EN CARGA TOMA PARA DESCARGA DE COLUMNA DE AGUA EN CARGA DETECTOR DE IÓNICO DE HUMOS CUADRO DE CONTROL Y SEÑALIZACIÓN PULSADOR DE ALARMA COLUMNA HIDRANTE EXTERIOR ROCIADOR COLGANTE RESPUESTA Y COBERTURA NORMAL BOCA DE INCENDIOS EQUIPADA (AGUA) CONECTADA A CONDUCCIÓN EN CARGA DETECTOR ÓPTICO DE HUMOS INDICADOR DE ACCIÓN SALIENTE (44,5 mm) 1-3/4" 2-1/4" (58 mm) Detalle Rociador colgante de respuesta normal Instalado con embellecedor estándard de 1/8" montado superficialmente. D.I. 40m. 5x16mm² Cu 2" 2" 1 1/2" 1 1/2" 1" 1" 1" 1" 1" 1" 1" 1" Falso techo continuo de placas de yeso laminado 2,71m Pavimento laminado acabado en haya de tres lamas AC4-32. Pintura plastica lisa color blanco (pantone 0510-r70b). Pintura plastica lisa color azul (pantone 4050-80b). Pavimento laminado acabado en haya de tres lamas AC4-32. 5 5 5 5 PAVIMENTO FORJADO SECCIÓN LOCAL 72 ±0.00 PAVIMENTO ACABADO NIVEL DE VARIABLE LIMITE LOCAL FALSO TECHO NIVEL DE PAVIMENTO ACABADO ±0.00 NIVEL DE MONTANTE 50x50x3 mm C/100 cm 50x50x3 mm C/100 cm TORNAPUNTA 50x50x3 mm TRAVESANO 100x50x3 mm TRAVESANO DEL FORJADO NIVEL INF. PLADUR PLETINA 150x10 mm ENMARCADO DE PILAR DE HORMIGON 5 EJE PILAR ANCLAJE AL PILAR CON TUBO 50x50x3 mm SECCION TIPO ESC. 1/25 FALSO TECHO DE PLADUR S1 TERRAZO DE RECHAZO FRANJA PROVISIONAL DE 5 5 EJE JUNTA DE DILATACION 5 Alzado Sección 5 ELECTRICA ZONAS DE PASO DE CANALIZACION TOMA MULTIPLE DETALLE DE INSTALACION FIJA EMPOTRADA FALSO TECHO 5 5 5 5 5 20 PERSONAS Recorrido de evacuación 9.8m 1 * Philips MAXOS 4MX091 2xTL-D36W/830 CON 9 * Philips Fugato Compact FBS261 2xPL-C/2P26W/840 CON C 840 lx 840 lx 840 lx 840 lx 900 lx 900 lx 940 lx 940 lx 720 lx 720 lx 800 lx 820 lx L-1 L-2 L-3 1.5 2.0 2.5 2.5 2.5 3.0 3.0 3.0 4.5 3.5 3.5 3.5 5.0 4.0 4.0 4.0 4.0 5.5 4.5 4.5 4.5 4.5 6.0 6.0 5.0 5.0 5.0 6.5 5.5 5.5 5.5 5.5 6.0 7.0 6.0 6.0 6.0 7.5 7.5 6.5 6.5 6.5 7.0 7.0 8.0 8.0 8.0 7.5 8.5 8.5 8.5 8.5 8.0 8.0 9.0 9.0 9.0 8.5 9.5 300x300 250x250 400x400 Rejilla 800x300 Difusor d315mm Difusor d315mm Retorno por Plenum Rejilla 350x350 Ventilador 720 m3/h Potencia frigorífica 8.1Kw Caudal 1850m3/h Pt=3.84 mmca d32mm Caudal 0.35 l/s Perdida de carga 0.305 mca In: 10 A Icu: 6 kA tccmax: < 0.1 s U: 0.06 %. Ua: 0.44 % I calc.: 0.2 A. Iz: 14.3 A H07Z1 3 G 1.5. 20 m Alumbrado de emergencia Emergencia Pinst: 0.052 kW Pdem: 0.052 kW Pcalc: 0.052 kW In: 10 A Icu: 6 kA tccmax: < 0.1 s U: 0.62 %. Ua: 1 % I calc.: 2.5 A. Iz: 14.3 A H07Z1 3 G 1.5. 20 m Al. Almacén Almacén Pinst: 0.572 kW Pdem: 0.572 kW Pcalc: 0.572 kW In: 10 A Icu: 6 kA tccmax: < 0.1 s U: 0.62 %. Ua: 1 % I calc.: 2.5 A. Iz: 14.3 A H07Z1 3 G 1.5. 20 m Alumbrado 1 Tienda 1 Pinst: 0.572 kW Pdem: 0.572 kW Pcalc: 0.572 kW In: 10 A Icu: 6 kA tccmax: < 0.1 s U: 0.42 %. Ua: 0.8 % I calc.: 1.7 A. Iz: 14.3 A H07Z1 3 G 1.5. 20 m Alumbrado 2 Tienda 2 Pinst: 0.385 kW Pdem: 0.385 kW Pcalc: 0.385 kW In: 16 A Icu: 6 kA tccmax: < 0.1 s U: 1.33 %. Ua: 1.71 % I calc.: 9.1 A. Iz: 21 A H07Z1 3 G 2.5. 20 m Expositores Expositores Pinst: 2 kW Pdem: 2 kW Pcalc: 2 kW In: 40 A 30 mA. I tccmax: 0.656 s U: 0.01 %. Ua: 0.38 % I calc.: 14.2 A. Iz: 50 A H07Z1 3 G 10. Puente R In: 16 A Icu: 6 kA tccmax: < 0.1 s U: 1.33 %. Ua: 1.71 % I calc.: 9.1 A. Iz: 21 A H07Z1 3 G 2.5. 20 m TC Ordenadores Ordenadores Pinst: 2 kW Pdem: 2 kW Pcalc: 2 kW In: 16 A Icu: 6 kA Ie: 20 A tccmax: < 0.1 s U: 0.66 %. Ua: 1.05 % I calc.: 4.6 A. Iz: 20 A H07Z1 3 G 2.5. 20 m Rótulo Rótulo Pinst: 1 kW Pdem: 1 kW Pcalc: 1 kW In: 16 A Icu: 6 kA tccmax: < 0.1 s U: 1.33 %. Ua: 1.71 % I calc.: 9.1 A. Iz: 20 A H07Z1 3 G 2.5. 20 m Reserva Reserva Pinst: 2 kW Pdem: 2 kW Pcalc: 2 kW In: 40 A 30 mA. I tccmax: 0.656 s U: 0.02 %. Ua: 0.38 % I calc.: 18.2 A. Iz: 50 A H07Z1 3 G 10. Puente S In: 40 A 30 mA. I In: 20 A Icu: 6 kA tccmax: 0.105 s U: 0.66 %. Ua: 1.03 % I calc.: 17.3 A. Iz: 25.7 A H07Z1 3 G 4. 10 m Aire Acondicionado M Aire Acondicionado Pinst: 2.55 kW Pdem: 2.55 kW Pcalc: 3.187 kW Esquema eléctrico (Otro) Ie: 20 A In: 20 A Icu: 6 kA tccmax: 0.412 s U: 0 %. Ua: 0.37 % I calc.: 16.3 A. Iz: 59 A H07Z1 5 G 16. Puente Esquema eléctrico Acometida / Cuadro general In: 50 A Icu: 100 kA W x h Contador de activa tccmax: < 0.1 s U: 0.36 %. Ua: 0.86 % I calc.: 16.3 A. Iz: 59 A H07Z1 5 G 16. 40 m C.G. (Cuadro General) R E E E Situación: Peticionario: Ingeniero Técnico Industrial: PROYECTO DE ACONDICIONAMIENTO Y APERTURA PARA LOCAL DE TELEFONíA MóVIL. ESQUEMA UNIFILAR. plano: fecha: escala: Colegiado nº: 12 Marzo 2008 S/E xxxxxxxxxxxxxxxxxxx xxxxxxxxxx SA. xxxxxxxxxxxxx xxxxxx T.M. xxxxxxx

Language	Spanish
Drawing Type	Full Project
Category	Retail
