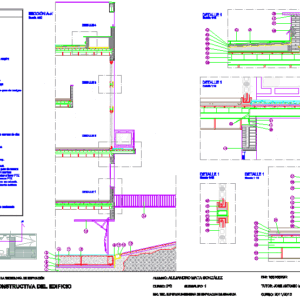

Construction Cross-Section DWG Section for AutoCAD

Construction Cross-Section DWG Section for AutoCAD

Detailing the INTERACTION OF principal TECHNOLOGies, FROM FOUNDATION to roof, with the most important elements labeled and enlarged.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

construction section of the building, graphic expression of building technology, student: alejandro mata gonzález, course: subgroup:, esc. tec. Superior building engineering of Granada, dni:, tutor: jose antonio mendez serrano, course:, compacted gravel base concrete cleaning concrete reinforced support blocks reinforced slab lower slab polished concrete layer support legs of the upper grille polyethylene waterproofing sheet prefabricated concrete channel collector grid concrete slab removable garage door defin. in memory carpint angular profile laminated steel ceramic slab simple partition brick ceramic hollow double ld ceramic brick solid hd glass wool insulation chamber interior mortar plaster. plaster interior plaster painted exterior plaster exterior waterproof monolayer mortar plaster prefabricated plaster removable special galvanized profiles for hanging compression layer cm thermal insulation polystyrene wood battens cm solid wood flooring on strips wood skirting beam steel laminated profile ipn vault ceramic cm angular reinforcement weld welding sealing band forged rail defin. in memory carp. gripping mortar ceramic part with glass double glazed climalit glazing with air chamber aluminum frame window beam laminated steel profile heb beam laminated steel profile ipn cm pvc waterproofing sheet elastic joint of protective mortar flooring of non-slip porcelain stoneware waits fixing railing railing of define in memory carp. laminated safety glass. factory of paves defin. in memory masonry prefabricated concrete flashing for terrace pedestal protective skirting edge taken with mortar sheet imperm. asphalt with welded joints favor pte master of perimeter ld partition for formation pte horizontal finish of laminate solid wood in cover layer of mortar for regularization protection of insulation thermal insulation of extruded polyethylene pte formation with cellular concrete vapor barrier applied in situ galce window plot glass tile mm cement mortar with non-accelerating water-repellent additive profile rectangular rolled steel cm armor by nevio formed by, detail, section, detail, First floor, scale, legend, scale

Raw text data extracted from CAD file:

22 23 29 30 24 25 27 28 20 35 16 18 19 17 38 35 36 41 15 21 37 57 32 34 14 31 17 39 32 21 40 46 45 42 44 35 43 41 26 29 30 24 56 55 50 54 53 52 58 49 21 15 36 59 35 60 61 32 62 21 SECCIÓN CONSTRUCTIVA DEL EDIFICIO EXPRESIÓN GRÁFICA DE LA TECNOLOGÍA DE EDIFICACIÓN ALUMNO: ALEJANDRO MATA GONZÁLEZ CURSO: 2ºB SUBGRUPO: 1 ESC. TEC. SUPERIOR INGENIERÍA DE EDIFICACIÓN DE GRANADA DNI: 15516629R TUTOR: JOSE ANTONIO MENDEZ SERRANO CURSO: 2011/2012 06 1. Base zahorra compactada 2. Hormigón de limpieza HA-20 3. Hormigón HA-25 4. Calzos de apoyo 5. Armado superior losa 6. Armado inferior losa 7. Capa de hormigón pulido 8. Patas de apoyo de la parrilla superior 9. Lamina impermeabilizante de polietileno 10. Canal de hormigón prefabricada 11. Rejilla colectora 12. Solera de hormigón 13. Puerta de garaje abatible defin. en memoria carpint 14. Perfil angular 20x20 acero laminado 15. Rasilla cerámica simple 16. Tabicón ladrillo cerámico hueco doble LD 17. Citara ladrillo cerámico macizo HD 18. Cámara aislante de lana de vidrio 19. Enfoscado mortero interior. 20. Enlucido interior de yeso y pintado posterior 21. Enlucido exterior mortero monocapa hidrófugo 22. Placa escayola prefabricada desmontable 23. Perfiles especiales galvanizados para cartón-yeso de cuelgue 24. Capa de compresión 5 cm 25. Aislante térmico de poliestireno 26. Rastreles de madera de 4x4 cm 27. Tarima de tablero macizo sobre rastreles 28. Rodapie de madera 29. Viga acero laminado perfil IPN 100 30. Bovedilla cerámica 25x60x30 cm 31. Angular de refuerzo soldadura 32. Soldadura 32. Banda de estanqueidad 34. Baranda de forja defin. en memoria carp. 35. Mortero de agarre 36. Pieza cerámica con goterón 37. Cristal CLIMALIT doble acristalamienteo con camara de aire 38. Marco de aluminio ventana 39. Viga acero laminado perfil HEB 300 40. Viga acero laminado perfil IPN 140 41. Lamina impermeabilizante de PVC de 1,2 cm 42. Junta elástica de mortero de protección 43. Solería de gres porcelánico antideslizante 44. Esperas fijación baranda 45. Baranda de forja/vidrio defin. en memoria carp. 46. Vidrio de seguridad laminado. 47. Fabrica de paves defin. en memoria albañileria 48. Vierteaguas prefabricado de hormigón para peto de terraza 49. Zabaleta de protección de borde tomado con mortero 50. Lamina imperm. asfáltica con uniones soldadas a favor PTE 51. Maestra de tabicón LD perimetral para formacion PTE 52. Acabado horizontal de lamina madera maciza en cubierta 53. Capa de mortero para regularización y protecc de aislante 54. Aislante térmico de polietileno extruido 55. Formacion de PTE con hormigón celular 56. Barrera de vapor aplicada in situ 57. Galce ventana 58. Plot 59. Baldosa de vidrio 190x190x10 mm 60. Mortero de cemento con aditivo hidrófugo no acelerante 61. Perfil acero laminado rectangular 20x10 cm 62. Armadura por nevio formada por 1d6 1 2 6 3 5 4 7 8 9 11 10 12 13 34 DETALLE 1 DETALLE 2 DETALLE 3 DETALLE 4 SECCIÓN A-A' DETALLE 1 DETALLE 1 DETALLE 1 DETALLE 1 PLANTA PRIMERA Escala 1:50 LEYENDA A A' Escala 1:15 Escala 1:15 Escala 1:15 Escala 1:15

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Glass, Masonry, Steel, Wood
Measurement Units
Footprint Area
Building Features	Garage
Tags	autocad, construction, construction details section, crosssection, cut construction details, detailing, DWG, elements, FOUNDATION, important, principal, roof, section
