Court Construction DWG Section for AutoCAD

Court Construction DWG Section for AutoCAD

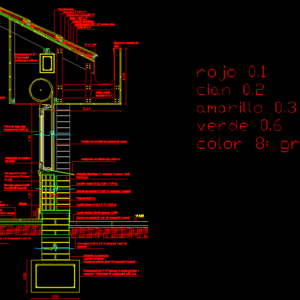

Section of a double wall with wooden joinery and French tiles – Blinds

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Cedar wood winding curtain., slab stone sill m., water-repellent insulation, common brick m., seat mix, granite mosaic thickness m., seat mix, thick plaster, thin plaster, cedar wood carpentry, transparent safety glass m., plinth, foundation of elevation common bricks mixture of seat chained of hº toº stone cement irons stirrups, subfloor m., Rustic tile thickness:, hollow brick m., tergopor m., seat mix, subfloor m., taparollo, chained hº aº irons stirrups cm, cajón bandó section, zinguería zinc channel, French tile nail polystyrene expanded bulim insulation hydrofiber machined wood pine cabio, red cyan yellow green color gray, vertical of constructions level course work practical only prof. attached: arq alejandro ara jtp: arq. josé luis britos assistants: arqs. mónica jabbazian leonardo boccardo student: paula manrique registration: name of sheet: cut wall esc .: sheet no .:

Raw text data extracted from CAD file:

0.30 0.50 0.30 1.00 1.30 0,53 0,64 0.10 Cortina de enrrollar de madera de cedro. Antepecho de piedra laja 0.005 m. Aislación hidrófuga [ 1 cemento/ 3 arena/+ 10% hidrófugo] Ladrillo común 0,12 x 0,24 x 0.05 m. Mezcla de asiento [ 1 cal/ 1/4 cemento/ 4 arena] Mosaico granítico 20x20 espesor 0,02 m. Mezcla de asiento [1 cal/ 1/4 cemento/ 4 arena] Revoque grueso 0,015 [1 portland/ 3 arena] Revoque fino 0,008 [1/4 cemento/ 3 arena/ +1 cal] Carpintería de madera de cedro Vidrio de seguridad transparente 0,006 m. Zócalo Cimiento de elevación Ladrillos comunes Mezcla de asiento [1cal 1/2 cemento/ 3 arena] Encadenado de Hº Aº [3arena/ 3 piedra partida/ 1 cemento / 4 hierros o 10 estribos o 6 c/25 cm.] Contrapiso 0,10 m. [ 1/ 4 cemento/ 1 cal/ 10 cascote] Loseta rústica 40x40 espesor: 0,035 Ladrillo hueco 0,12 x 0,18 x 0,33 m. Tergopor 0,02 m. Mezcla de asiento [1 cal/ 1/ 4 cemento/ 4 arena] Contrapiso 0,10 m. [ 1/ 4 cemento/ 1 cal/ 10 cascote] Armadura taparollo 2´´x 2´´ Encadenado Hº Aº 4 hierros o 8 estribos o 6 c/25 cm Cajón bandó Sección 2´´x 1´´ Zinguería canaleta de Zinc 0.30 0.50 Teja Francesa Clavadera 1 1/2'' x 1'' Poliestireno expandido 1" Bulín 1 1/2'' x 1" Aislación hidrófuga Machimbrado 3/4" x 5" madera pino Cabio 2" x 4" + 0.05 +/- 0.00 0.30 1.00 1.30 5 5 0.10 2'' x 1 1/2" rojo 0.1 cian 0.2 amarillo 0.3 verde 0.6 color 8: gris 0.1 \LTALLER VERTICAL DE CONTRUCCIONES "A" - NIVEL I - Curso 2009 TRABAJO PRÁCTICO ÚNICO Prof. Adjunto: Arq. Alejandro Ara - JTP: Arq. José Luis Britos Ayudantes: Arqs. Mónica Jabbazian - Leonardo Boccardo Alumna: Paula Manrique Matrícula: 8532/08 Nombre de lámina: CORTE MURO Esc.: 1/ 10 Hoja Nº:
