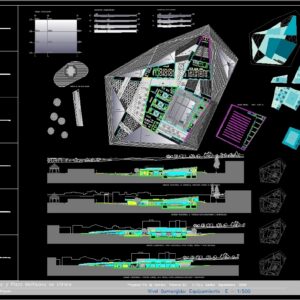

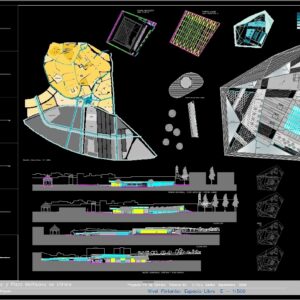

Covered pool and square multi uses in Utrera – Sevilla – Project end career Tribunal B3 Jose Antonio Diaz Rodriguez

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

wood cover dimension: m., multipurpose gallery cota: m., patio access, patio amphitheater, patio solarium, source talud, indoor pool multipurpose square in utrera, jose antonio diaz rodríguez, floating level: free space, final project court e.t.s.a. seville september, submerged, floating, multipurpose gallery, gazebo tent, skylight bench, terrace terrace, children’s fountain, pedestrian perimeter, floating level, source of the eight pipes, floating square, relates the land with the territory traves of the recovering the social life of the disappeared public washings with the new swimming pool therapeutic the scenic recreational square. will be the beginning of the dotacional axis that connects with the sport recreational gorge pretend to generate a lookout place to the field patios excavated to protect the wind that in summer reaches high temperature. the void connects the historical center with the new one where the pedestrian paths flow until their encounter. this place articulates the neighborhoods as by the growth of the periphery. are marked two diagonals that establish the most interesting pedestrian connections. the future dotacional axis will culminate his perspective in the square that would also function as elevated viewpoint towards the field. the project joins the center with the periphery through the union of the equipment space that broadens the type of the pool as a link of social union. the building as a bridge between the center building the urban void without excavating so as not to lose the visual connections respecting the pedestrian paths that cross the site. two levels that relate the equipment public space vertically. a floating level for the multipurpose square with upward travel a submerged level for the indoor pool with downward stroke the residential trace organizes the urban vacuum pedestrian circulation with a building that is submerged under a floating square. the modules accommodate the urban perspective thanks to the square. itinerary of uses according to the soft change of which is integrated in the urban plot as floating square submerged patios. a building that is submerged under a floating square. ascending route of the floating square descending route of the submerged equipment. to reinvent water spaces. the place as a cool place turning this space into an immense source. the ambiguity of this space the dotacional axis reinforces the perspective of the square that hides protects the submerged pool. rehabilitate the source by rehabiting its environment., location, avd. of the, arenal, Park, slaughterhouse, bda. of the, slaughterhouse, the eight pipes, source of, county hospital, high school, the picnic area costs, sips, sports, school, warehouse, municipal, real glen of long sale towers alocaz sevilla, the picnic area costs, real glen of long sale towers alocaz sevilla, crta. of the sewers of the, castle, ambulatory, the block, plz. and. from, parish, Santa Maria, stamarie, porch, home culture, plaza la serneta, of the pillar, pz. Virgin, library, municipal, with

Raw text data extracted from CAD file:

CUBIERTA MADERA cota: +3.00/6.00 m. GALERÍA POLIVALENTE cota: +1.30 m. +2.00 +2.80 +2.00 +1.00 +3.80 +0.00 +0.00 +2.60 +6.20 +5.70 +0.20 -2.00 +0.00 +0.00 +0.20 +0.20 +0.20 +0.20 +0.20 +0.20 +0.00 +0.20 +0.20 -2.00 -1.00 -1.00 -1.00 -1.00 -2.00 -1.00 -1.00 -0.50 +0.20 PATIO - ACCESO PATIO - ANFITEATRO PATIO - SOLARIUM +0.00 +0.00 +0.20 TALUD - FUENTE TALUD - FUENTE TALUD - FUENTE TALUD - FUENTE +0.00 +3.80 +3.80 +3.80 +0.20 +3.00 +3.00 +2.80 +2.80 +1.20 Piscina Cubierta y Plaza Multiusos en Utrera Jose Antonio Diaz Rodríguez A Nivel Flotante: Espacio Libre E - 1:500 Proyecto Fin de Carrera Tribunal B3 E.T.S.A. Sevilla Septiembre 2006 SUMERGIDO FLOTANTE GALERÍA POLIVALENTE 324m2 MIRADOR - CARPA 174m2 BANCO - LUCERNARIO 137m2 PLAZA - TERRAZA 2439m2 FUENTE INFANTIL 241m2 PERIMETRO PEATONAL 3535m2 NIVEL FLOTANTE 3822m2 +0.20 FUENTE DE LOS OCHO CAÑOS PLAZA FLOTANTE E - 1:500. Relaciona el solar con el territorio a traves de la fuente, recuperando la vida social de los desaparecidos lavaderos publicos con la nueva piscina deportivo - terapeutica y la plaza escenico - recreativa. Sera el inicio del eje dotacional que conecta con la cañada deportivo - recreativa Pretendo generar una plaza mirador hacia el campo y patios excavados para protegerse del "solano" o viento del este, que en verano alcanza alta temperatura. El vacio relaciona el casco histórico con la nueva periferia, donde los recorridos peatonales fluyen hasta su encuentro. Este lugar articula los barrios como cruce, por el crecimiento de la periferia. Se marcan dos diagonales que establecen las conexiones peatonales más interesantes. El futuro eje dotacional culminará su perspectiva en la plaza flotante, que funcionara tambien como mirador elevado hacia el campo. El proyecto une el centro con la periferia mediante la unión del equipamiento y el espacio libre, lo que amplia el tipo de usuario, es decir, la piscina como nexo de unión social. El edificio como puente entre el centro y la periferia, construyendo el vacio urbano sin llenarlo, excavandolo para no perder las conexiones visuales y respetando los recorridos peatonales que cruzan el solar. Dos niveles que relacionan en vertical el equipamiento y el espacio público. Un nivel flotante para la plaza multiusos con recorrido ascendente norte-sur y un nivel sumergido para la piscina cubierta con recorrido descendente este-oeste. La traza residencial organiza la circulación peatonal del vacio urbano con un edificio que se sumerge bajo una plaza que flota. Los módulos se acomodan a la perspectiva urbana gracias a la plaza. Itinerario de usos según el cambio suave de PENDIENTES, que se integra en la trama urbana como plaza FLOTANTE y patios SUMERGIDOS. Un edificio que se SUMERGE bajo una plaza que FLOTA. Recorrido ASCENDENTE de la plaza flotante y recorrido DESCENDENTE del equipamiento sumergido. Reinventar los espacios del AGUA. la plaza como lugar FRESCO sumergido, convirtiendo este espacio en una FUENTE inmensa. La ambiguedad de este espacio y el eje dotacional refuerza la perspectiva de la plaza flotante, que oculta y protege la piscina sumergida. Rehabilitar la fuente rehabitando su entorno. Situación y Entorno Urbano E - 1:5000 k k k AVD. DEL C/ ARENAL PARQUE C/BERGANTIN MATADERO BDA. DEL MATADERO LOS OCHO CAÑOS FUENTE DE HOSPITAL COMARCAL ESCUELA SECUNDARIA CUESTA EL MERENDERO SIPS DEPORTIVO ESCOLAR ALMACEN MUNICIPAL CAÑADA REAL DE VENTA LARGA Y TORRES ALOCAZ A SEVILLA CUESTA EL MERENDERO CAÑADA REAL DE VENTA LARGA Y TORRES ALOCAZ A SEVILLA CRTA. DE LAS ALCANTARILLAS SE-427 (C.R. DE LAS CABEZAS) CASTILLO AMBULATORIO LA CUADRA PLZ. E. DE PARROQUIA SANTA MARIA DE STA.MARIA PORCHE CASA CULTURA PLAZA LA SERNETA DEL PILAR PZ. VIRGEN BIBLIOTECA MUNICIPAL CONVENTO PARROQUIA SANTIAGO EL MAYOR MADRES CARMELITAS PZ. CONSTITUCION PZ.DOCTOR PZ. ALTOZANO E.MONTOYA PZA. CASA CULTURA PARQUE EL MURO HACIENDA CARMELITAS COLEGIO SAGRADO CORAZON MADRES CONVENTO GUARDERIA INFANTIL LA FUENTE ALZADO OESTE ALZADO ESTE ALZADO SUR SECCIÓN LONGITUDINAL: CAFÉ-BAR Y PATIO-TERRAZA SECCIÓN TRANVERSAL : PATIO ANFITEATRO Y PÓRTICO ACCESO NORTE Piscina Cubierta y Plaza Multiusos en Utrera Jose Antonio Diaz Rodríguez B Nivel Sumergido: Equipamiento E - 1:500 Proyecto Fin de Carrera Tribunal B3 E.T.S.A. Sevilla Septiembre 2006 SUMERGIDO FLOTANTE Planta sótano cota: -5.00 m. -2.00 +0.20 +0.00 +0.00 +0.20 +0.00 +0.20 +0.20 +0.20 +0.20 +0.00 +0.20 +0.20 -2.00 -1.00 -1.00 -1.00 -1.00 -2.00 -1.00 -2.00 -1.00 -4.00 -1.00 -0.50 +0.20 PATIO - ACCESO PATIO - ANFITEATRO PATIO - SOLARIUM CAÑONES CERVICALES CASCADAS DE PARED CAMAS DE HIDROMASAJE ASIENTOS BURBUJAS TOALLERO +0.00 +0.00 +0.20 TALUD - FUENTE TALUD - FUENTE TALUD - FUENTE TALUD - FUENTE -0.50 GALERÍA PÓRTICO - 2.80 m - 3.00 m - 3.60 m - 3.40 m - 3.60 m - 3.80 m - 3.20 m - 3.00 m - 2.60 m - 2.80 m -3.40 m - 3.20 m +0.00 +0.20 PAVIMENTO GUIJARROS +0.00 +1.20 NATACIÓN - HIDROTERAPIA 1220 m2 VESTUARIO - FISIOTERAPIA 950 m2 AUDIO - VISUAL 763 m2 CIBER - CAFÉ 375 m2 PATIO - JARDÍN 1712 m2 FUENTE - TALUD 2416 m2 NIVEL SUMERGIDO 7765 m2 15 17 16 14 13 12 11 10 9 8 7 6 5 4 3 2 1 35 36 37 38 39 40 41 42 43 44 34 33 32 31 22 22 22 25 26 28 27 21 23 29 30 24 18 19 20 53 52 51 50 49 48 47 54 46 45 AUDIO -VISUAL: 1.- ALMACÉN 40m2 2.- ESCENA 52m2 3.- BUTACA 144m2 4.- GALERÍA 92m2 5.- ASEOS 10m2 6.- LOCAL TÉCNICO 15m2 7.- PROYECIÓN 25m2 8.- ARCHIVO 25m2 9.- RECEPCIÓN 108m2 10.- SALA AUDIOVISUAL 196m2 11.- CONTROL 46m2 CIBER - CAFÉ: 12.- RECEPCIÓN 82m2 13.- SALA INTERNET 150m2 14.- LOCAL TÉCNICO 15m2 15.- ASEOS 10m2 16.- BAR 18m2 17.- CAFETERÍA 95m2 VESTUARIO - FISIOTERAPIA: 18.- RECEPCIÓN 70m2 19.- SALA ESPERA 86m2 20.- ALMACÉN LIMPIEZA 21m2 21.- OFICINA 25m2 22.- GERENCIA 25m2 23.- PATIO LUCERNARIO 25m2 24.- VESTÍBULO TAQUILLAS 141m2 25.- VESTUARIO FEMENINO 75m2 26.- VESTUARIO MACULINO 75m2 27.- ASEO FEMENINO 25 m2 28.- ASEO MASCULINO 25m2 29.- DUCHA FEMENINA 5m2 30.- DUCHA MASCULINA 5m2 31.- SALA REHABILITACION 191m2 32.- CONTROL MONITORES 25m2 33.- SALA MASAJE 25m2 34.- LOCAL TÉCNICO 25m2 NATACIÓN - HIDROTERAPIA: 35.- PLAYA ACCESO 541m2 36.- PISCINA CONBINADA 448m2 37.- ALMACÉN DEPORTIVO 27m2 38.- ENFERMERÍA Y SOCORRISTA 37m2 39.- SAUNA 36m2 40.- SALA REPOSO 32m2 41.- BAÑO DE VAPOR 28m2 42.- SALA REPOSO 25m2 43.- TRATAMIENTO HIDROTERAPIA 22m2 44.- ESCALERA SOTANO 19m2 NIVEL SUBTERRANEO 1220 m2 INSTALACIÓN - MANTENIMIENTO: 45.- PASILLO MANTENIMIENTO 541m2 46.- VASO PISCINA 448m2 47.- CLIMATIZACIÓN RECINTO 27m2 48.- ALMACÉN QUÍMICO 37m2 49.- EQUIPO BOMBAS 36m2 50.- CLIMATIZACIÓN AGUA 32m2 51.- DEPURADORAS 28m2 52.- INSTALACIÓN ELÉCTRICA 25m2 53.- GRUPO ELECTRÓGENO 22m2 54.- ESCALERA EMERGENCIA 19m2 El programa no se limita al baño, se plantean usos alternativos como prolongación de la plaza en el interior. La relación con la fuente se realiza a través de la cafetería, que la observa. La cubierta se convierte en plaza, los lucernarios en bancos, los taludes en fuentes y jardines, las rampas en gradas, los patios en terrazas-solarium. La morfología como pliegue de la plaza. La cubierta como plaza que se pliega, con un perímetro permeable protegido por lamas horizontales y paves. El exterior marcado por el agua en movimiento y el interior por el agua en reposo. El equipamiento hundido bajo la plaza para reforzar su tranquilidad. Cada pieza se encaja en un conjunto, donde la piscina sugiere un manatial. La plaza cambia segun las estaciones. Los surtidores nacen del pavimento fresco diurno e iluminado nocturno, la plaza cambia de secuencia, seca en espectaculo nocturno y humeda en juego diurno, escenario acuático. Los patios excavados se protege del "solano". La plaza unifica el edificio, la piscina se oculta bajo la plaza, un nivel flotante público y sumergido privado. La relación interior -exterior se filtra protegiendo el baño. La plaza fija la escala urbana del edificio, destacando el peatón por la situación neurálgica. El edificio resuelve la instalación de la piscina con un sotano técnico. El ocio acogen actividades complementarias con que espacios diáfanos apoyados por módulos de servicio y divisiones móviles. La distribución interior se divide en módulos interconectados, los espacios colectivos son diáfanos, con núcleos masivos de servicio o transición. La circulación interior respeta el gradiente térmico con cambios suaves. Los patios del vestuario dan iluminación cenital a traves de la cubierta, que se convierte en fachada principal, y los lucernarios en bancos para la plaza. Los frutales se anclan a los patios excavados accesibles al peatón. los taludes se convierten en fuente con pendientes de agua en continua recirculación y surtidores que refrigeran. Itinerario de usos según el cambio suave de PENDIENTES, que se integra en la trama urbana como plaza FLOTANTE y patios SUMERGIDOS. Un edificio que se SUMERGE bajo una plaza que FLOTA. Recorrido ASCENDENTE de la plaza flotante y recorrido DESCENDENTE del equipamiento sumergido. Reinventar los espacios del AGUA. la plaza como lugar FRESCO sumergido, convirtiendo este espacio en una FUENTE inmensa. La ambiguedad de este espacio y el eje dotacional refuerza la perspectiva de la plaza flotante, que oculta y protege la piscina sumergida. Rehabilitar la fuente rehabitando su entorno. El agua determina las forma de los CONTINENTES, cercana y accesible al transeunte,determina la cubierta como el pavimento flotante de la plaza. Las fuente sera una gran superficie abierta, donde la gente puede caminar entre pequeños SURTIDORES, refrescando el verano, la piscina se aisla de la escena urbana. Las LÁMINAS de agua destaca por la PENDIENTE de los pavimentos. Los surtidores VIERTEN directamente sobre el pavimento flotante. Bajo la plaza flotante, la piscina sumergida sugiere un MANATIAL oculto. Los surtidores EMERGEN directamente del pavimento FLOTANTE la terraza de la cafetería se HUNDE como pavimento cálido que funciona como solarium y se protege del viento del este o "solano". El pavimento FLOTANTE unifica la plaza con el edificio, la actividad dotacional de la piscina se oculta bajo la mirada indiscreta de la plaza, diferenciado un NIVEL más público y otro mas privado. El pavimento de la plaza fija la escala la escala del edificio. El edificio resuelve la instalación con un sótano técnico para la PISCINA. La piscina se construye mediante la relación de una sección longitudinal de caracter deportivo, y una sección tranversal de caracter terapéutico. Estos usos serán complementarios, ofreciendo una mayor flexibilidad a la demanda diversa del usuario, según su capacidad física y su necesidad mental de relax, en una sociedad urbano-rural cada vez más acelerada por su relación próxima con Sevilla. También plantéo la natación como terapia preventiva para enfermedades, así como curativa de lesiones. SECCIÓN LONGITUDINAL : SALA AUDIOVISUAL, PATIO ACCESO, PISCINA Y PATIO SOLARIUM SECCIÓN LONGITUDINAL : PORTICO ACCESO, SALA ESPERA, PATIO-LUCERNARIO,VESTUARIO Y FISIOTERAPIA 0.80 m 1.00 m 1.60 m 1.40 m 1.60 m 1.80 m 1.20 m 1.00 m 0.60 m 0.80 m 1.40 m 1.20 m L3 L2 L1 L4 T1 T2 T3 L1 L2 L3 L4 T1 T2 T3 PISCINA POLIVALENTE secciones longitudinales secciones tranversales SECCIÓN TRANVERSAL 4: VESTÍBULO,VESTUARIO,PISCINA E HIDROTERAPIA SECCIÓN TRANVERSAL 5: VESTÍBULO, VESTUARIO, PISCINA E HIDROTERAPIA 1 0,8 1,2 1,6 1,4 1,6 1,8 1,4 1,2 0,6 0,8 1 1 0,6 0,8 1,2 1 1,8 1,4 1,6 1,5 1,6 1,4 0,8 FUENTE DE LOS OCHO CAÑOS -2.00 CUBIERTA MADERA cota: +3.00/6.00 m. GALERÍA POLIVALENTE cota: +1.30 m. +2.00 +2.80 +2.00 +1.00 +3.80 +0.00 +0.00 +2.60 +6.20 +5.70 +0.20 -2.00 +0.00 +0.00 +0.20 +0.20 +0.20 +0.20 +0.20 +0.20 +0.00 +0.20 +0.20 -2.00 -1.00 -1.00 -1.00 -1.00 -2.00 -1.00 -1.00 -0.50 +0.20 PATIO - ACCESO PATIO - ANFITEATRO PATIO - SOLARIUM +0.00 +0.00 +0.20 TALUD - FUENTE TALUD - FUENTE TALUD - FUENTE TALUD - FUENTE +0.00 +3.80 +3.80 +3.80 +0.20 +3.00 +3.00 +2.80 +2.80 +1.20 Piscina Cubierta y Plaza Multiusos en Utrera Jose Antonio Diaz Rodríguez A Nivel Flotante: Espacio Libre E - 1:1000 Proyecto Fin de Carrera Tribunal B3 E.T.S.A. Sevilla Septiembre 2006 SUMERGIDO FLOTANTE GALERÍA POLIVALENTE 324m2 MIRADOR - CARPA 174m2 BANCO - LUCERNARIO 137m2 PLAZA - TERRAZA 2439m2 FUENTE INFANTIL 241m2 PERIMETRO PEATONAL 3535m2 NIVEL FLOTANTE 3822m2 +0.20 FUENTE DE LOS OCHO CAÑOS PLAZA FLOTANTE E - 1:1000. Relaciona el solar con el territorio a traves de la fuente, recuperando la vida social de los desaparecidos lavaderos publicos con la nueva piscina deportivo - terapeutica y la plaza escenico - recreativa. Sera el inicio del eje dotacional que conecta con la cañada deportivo - recreativa Pretendo generar una plaza mirador hacia el campo y patios excavados para protegerse del "solano" o viento del este, que en verano alcanza alta temperatura. El vacio relaciona el casco histórico con la nueva periferia, donde los recorridos peatonales fluyen hasta su encuentro. Este lugar articula los barrios como cruce, por el crecimiento de la periferia. Se marcan dos diagonales que establecen las conexiones peatonales más interesantes. El futuro eje dotacional culminará su perspectiva en la plaza flotante, que funcionara tambien como mirador elevado hacia el campo. El proyecto une el centro con la periferia mediante la unión del equipamiento y el espacio libre, lo que amplia el tipo de usuario, es decir, la piscina como nexo de unión social. El edificio como puente entre el centro y la periferia, construyendo el vacio urbano sin llenarlo, excavandolo para no perder las conexiones visuales y respetando los recorridos peatonales que cruzan el solar. Dos niveles que relacionan en vertical el equipamiento y el espacio público. Un nivel flotante para la plaza multiusos con recorrido ascendente norte-sur y un nivel sumergido para la piscina cubierta con recorrido descendente este-oeste. La traza residencial organiza la circulación peatonal del vacio urbano con un edificio que se sumerge bajo una plaza que flota. Los módulos se acomodan a la perspectiva urbana gracias a la plaza. Itinerario de usos según el cambio suave de PENDIENTES, que se integra en la trama urbana como plaza FLOTANTE y patios SUMERGIDOS. Un edificio que se SUMERGE bajo una plaza que FLOTA. Recorrido ASCENDENTE de la plaza flotante y recorrido DESCENDENTE del equipamiento sumergido. Reinventar los espacios del AGUA. la plaza como lugar FRESCO sumergido, convirtiendo este espacio en una FUENTE inmensa. La ambiguedad de este espacio y el eje dotacional refuerza la perspectiva de la plaza flotante, que oculta y protege la piscina sumergida. Rehabilitar la fuente rehabitando su entorno. Situación y Entorno Urbano E - 1:10000 k k k AVD. DEL C/ ARENAL PARQUE C/BERGANTIN MATADERO BDA. DEL MATADERO LOS OCHO CAÑOS FUENTE DE HOSPITAL COMARCAL ESCUELA SECUNDARIA CUESTA EL MERENDERO SIPS DEPORTIVO ESCOLAR ALMACEN MUNICIPAL CAÑADA REAL DE VENTA LARGA Y TORRES ALOCAZ A SEVILLA CUESTA EL MERENDERO CAÑADA REAL DE VENTA LARGA Y TORRES ALOCAZ A SEVILLA CRTA. DE LAS ALCANTARILLAS SE-427 (C.R. DE LAS CABEZAS) CASTILLO AMBULATORIO LA CUADRA PLZ. E. DE PARROQUIA SANTA MARIA DE STA.MARIA PORCHE CASA CULTURA PLAZA LA SERNETA DEL PILAR PZ. VIRGEN BIBLIOTECA MUNICIPAL CONVENTO PARROQUIA SANTIAGO EL MAYOR MADRES CARMELITAS PZ. CONSTITUCION PZ.DOCTOR PZ. ALTOZANO E.MONTOYA PZA. CASA CULTURA PARQUE EL MURO HACIENDA CARMELITAS COLEGIO SAGRADO CORAZON MADRES CONVENTO GUARDERIA INFANTIL LA FUENTE ALZADO OESTE ALZADO ESTE ALZADO SUR SECCIÓN LONGITUDINAL: CAFÉ-BAR Y PATIO-TERRAZA SECCIÓN TRANVERSAL : PATIO ANFITEATRO Y PÓRTICO ACCESO NORTE Piscina Cubierta y Plaza Multiusos en Utrera Jose Antonio Diaz Rodríguez B Nivel Sumergido: Equipamiento E - 1:1000 Proyecto Fin de Carrera Tribunal B3 E.T.S.A. Sevilla Septiembre 2006 SUMERGIDO FLOTANTE Planta sótano cota: -5.00 m. -2.00 +0.20 +0.00 +0.00 +0.20 +0.00 +0.20 +0.20 +0.20 +0.20 +0.00 +0.20 +0.20 -2.00 -1.00 -1.00 -1.00 -1.00 -2.00 -1.00 -2.00 -1.00 -4.00 -1.00 -0.50 +0.20 PATIO - ACCESO PATIO - ANFITEATRO PATIO - SOLARIUM CAÑONES CERVICALES CASCADAS DE PARED CAMAS DE HIDROMASAJE ASIENTOS BURBUJAS TOALLERO +0.00 +0.00 +0.20 TALUD - FUENTE TALUD - FUENTE TALUD - FUENTE TALUD - FUENTE -0.50 GALERÍA PÓRTICO - 2.80 m - 3.00 m - 3.60 m - 3.40 m - 3.60 m - 3.80 m - 3.20 m - 3.00 m - 2.60 m - 2.80 m -3.40 m - 3.20 m +0.00 +0.20 PAVIMENTO GUIJARROS +0.00 +1.20 NATACIÓN - HIDROTERAPIA 1220 m2 VESTUARIO - FISIOTERAPIA 950 m2 AUDIO - VISUAL 763 m2 CIBER - CAFÉ 375 m2 PATIO - JARDÍN 1712 m2 FUENTE - TALUD 2416 m2 NIVEL SUMERGIDO 7765 m2 15 17 16 14 13 12 11 10 9 8 7 6 5 4 3 2 1 35 36 37 38 39 40 41 42 43 44 34 33 32 31 22 22 22 25 26 28 27 21 23 29 30 24 18 19 20 53 52 51 50 49 48 47 54 46 45 AUDIO -VISUAL: 1.- ALMACÉN 40m2 2.- ESCENA 52m2 3.- BUTACA 144m2 4.- GALERÍA 92m2 5.- ASEOS 10m2 6.- LOCAL TÉCNICO 15m2 7.- PROYECIÓN 25m2 8.- ARCHIVO 25m2 9.- RECEPCIÓN 108m2 10.- SALA AUDIOVISUAL 196m2 11.- CONTROL 46m2 CIBER - CAFÉ: 12.- RECEPCIÓN 82m2 13.- SALA INTERNET 150m2 14.- LOCAL TÉCNICO 15m2 15.- ASEOS 10m2 16.- BAR 18m2 17.- CAFETERÍA 95m2 VESTUARIO - FISIOTERAPIA: 18.- RECEPCIÓN 70m2 19.- SALA ESPERA 86m2 20.- ALMACÉN LIMPIEZA 21m2 21.- OFICINA 25m2 22.- GERENCIA 25m2 23.- PATIO LUCERNARIO 25m2 24.- VESTÍBULO TAQUILLAS 141m2 25.- VESTUARIO FEMENINO 75m2 26.- VESTUARIO MACULINO 75m2 27.- ASEO FEMENINO 25 m2 28.- ASEO MASCULINO 25m2 29.- DUCHA FEMENINA 5m2 30.- DUCHA MASCULINA 5m2 31.- SALA REHABILITACION 191m2 32.- CONTROL MONITORES 25m2 33.- SALA MASAJE 25m2 34.- LOCAL TÉCNICO 25m2 NATACIÓN - HIDROTERAPIA: 35.- PLAYA ACCESO 541m2 36.- PISCINA CONBINADA 448m2 37.- ALMACÉN DEPORTIVO 27m2 38.- ENFERMERÍA Y SOCORRISTA 37m2 39.- SAUNA 36m2 40.- SALA REPOSO 32m2 41.- BAÑO DE VAPOR 28m2 42.- SALA REPOSO 25m2 43.- TRATAMIENTO HIDROTERAPIA 22m2 44.- ESCALERA SOTANO 19m2 NIVEL SUBTERRANEO 1220 m2 INSTALACIÓN - MANTENIMIENTO: 45.- PASILLO MANTENIMIENTO 541m2 46.- VASO PISCINA 448m2 47.- CLIMATIZACIÓN RECINTO 27m2 48.- ALMACÉN QUÍMICO 37m2 49.- EQUIPO BOMBAS 36m2 50.- CLIMATIZACIÓN AGUA 32m2 51.- DEPURADORAS 28m2 52.- INSTALACIÓN ELÉCTRICA 25m2 53.- GRUPO ELECTRÓGENO 22m2 54.- ESCALERA EMERGENCIA 19m2 El programa no se limita al baño, se plantean usos alternativos como prolongación de la plaza en el interior. La relación con la fuente se realiza a través de la cafetería, que la observa. La cubierta se convierte en plaza, los lucernarios en bancos, los taludes en fuentes y jardines, las rampas en gradas, los patios en terrazas-solarium. La morfología como pliegue de la plaza. La cubierta como plaza que se pliega, con un perímetro permeable protegido por lamas horizontales y paves. El exterior marcado por el agua en movimiento y el interior por el agua en reposo. El equipamiento hundido bajo la plaza para reforzar su tranquilidad. Cada pieza se encaja en un conjunto, donde la piscina sugiere un manatial. La plaza cambia segun las estaciones. Los surtidores nacen del pavimento fresco diurno e iluminado nocturno, la plaza cambia de secuencia, seca en espectaculo nocturno y humeda en juego diurno, escenario acuático. Los patios excavados se protege del "solano". La plaza unifica el edificio, la piscina se oculta bajo la plaza, un nivel flotante público y sumergido privado. La relación interior -exterior se filtra protegiendo el baño. La plaza fija la escala urbana del edificio, destacando el peatón por la situación neurálgica. El edificio resuelve la instalación de la piscina con un sotano técnico. El ocio acogen actividades complementarias con que espacios diáfanos apoyados por módulos de servicio y divisiones móviles. La distribución interior se divide en módulos interconectados, los espacios colectivos son diáfanos, con núcleos masivos de servicio o transición. La circulación interior respeta el gradiente térmico con cambios suaves. Los patios del vestuario dan iluminación cenital a traves de la cubierta, que se convierte en fachada principal, y los lucernarios en bancos para la plaza. Los frutales se anclan a los patios excavados accesibles al peatón. los taludes se convierten en fuente con pendientes de agua en continua recirculación y surtidores que refrigeran. Itinerario de usos según el cambio suave de PENDIENTES, que se integra en la trama urbana como plaza FLOTANTE y patios SUMERGIDOS. Un edificio que se SUMERGE bajo una plaza que FLOTA. Recorrido ASCENDENTE de la plaza flotante y recorrido DESCENDENTE del equipamiento sumergido. Reinventar los espacios del AGUA. la plaza como lugar FRESCO sumergido, convirtiendo este espacio en una FUENTE inmensa. La ambiguedad de este espacio y el eje dotacional refuerza la perspectiva de la plaza flotante, que oculta y protege la piscina sumergida. Rehabilitar la fuente rehabitando su entorno. El agua determina las forma de los CONTINENTES, cercana y accesible al transeunte,determina la cubierta como el pavimento flotante de la plaza. Las fuente sera una gran superficie abierta, donde la gente puede caminar entre pequeños SURTIDORES, refrescando el verano, la piscina se aisla de la escena urbana. Las LÁMINAS de agua destaca por la PENDIENTE de los pavimentos. Los surtidores VIERTEN directamente sobre el pavimento flotante. Bajo la plaza flotante, la piscina sumergida sugiere un MANATIAL oculto. Los surtidores EMERGEN directamente del pavimento FLOTANTE la terraza de la cafetería se HUNDE como pavimento cálido que funciona como solarium y se protege del viento del este o "solano". El pavimento FLOTANTE unifica la plaza con el edificio, la actividad dotacional de la piscina se oculta bajo la mirada indiscreta de la plaza, diferenciado un NIVEL más público y otro mas privado. El pavimento de la plaza fija la escala la escala del edificio. El edificio resuelve la instalación con un sótano técnico para la PISCINA. La piscina se construye mediante la relación de una sección longitudinal de caracter deportivo, y una sección tranversal de caracter terapéutico. Estos usos serán complementarios, ofreciendo una mayor flexibilidad a la demanda diversa del usuario, según su capacidad física y su necesidad mental de relax, en una sociedad urbano-rural cada vez más acelerada por su relación próxima con Sevilla. También plantéo la natación como terapia preventiva para enfermedades, así como curativa de lesiones. SECCIÓN LONGITUDINAL : SALA AUDIOVISUAL, PATIO ACCESO, PISCINA Y PATIO SOLARIUM SECCIÓN LONGITUDINAL : PORTICO ACCESO, SALA ESPERA, PATIO-LUCERNARIO,VESTUARIO Y FISIOTERAPIA 0.80 m 1.00 m 1.60 m 1.40 m 1.60 m 1.80 m 1.20 m 1.00 m 0.60 m 0.80 m 1.40 m 1.20 m L3 L2 L1 L4 T1 T2 T3 L1 L2 L3 L4 T1 T2 T3 PISCINA POLIVALENTE secciones longitudinales secciones tranversales SECCIÓN TRANVERSAL 4: VESTÍBULO,VESTUARIO,PISCINA E HIDROTERAPIA SECCIÓN TRANVERSAL 5: VESTÍBULO, VESTUARIO, PISCINA E HIDROTERAPIA 1 0,8 1,2 1,6 1,4 1,6 1,8 1,4 1,2 0,6 0,8 1 1 0,6 0,8 1,2 1 1,8 1,4 1,6 1,5 1,6 1,4 0,8 FUENTE DE LOS OCHO CAÑOS OLIVOS PILAR ABREVADERO -2.00
