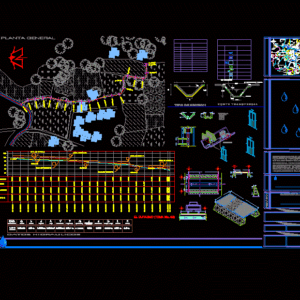

KEYSTONE PROJECT CANAL; DETAILS; PROFILE AND DATA POWER

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Mex., Hgo, do not., symbol, Type of structure, Side take, vehicular bridge, Delivery box, tree, Take farm, Dam, Shock absorber tank, do not., Cadence, Type of structure, Take double farm, Take farm, Take farm, vehicular bridge, Side take, Take farm, Take farm, vehicular bridge, Take farm, Take farm, Take farm, Take double farm, Take farm, vehicular bridge, Take farm, Existing vehicular bridge, Take farm, Isometric, Hydraulic data, rugosity, height, width, Free board, pending, Coefficient of, Radio hydr., perimeter, speed, area, tight, width, spending, Cad., Cadence, Truss, Overhang cm., Type of section, Free board, Detail of door hatch in side exit, Detail of jalon dam dam, thickness, elevation, embankment, cut, Subgrade, ground, The peach does not., Flush, Ground level, Crown level, Plot level, Of irrigation district users a.c., Peach ltex al, Lining of lateral channels sublateral control structures belonging to the civil association of users of the irrigation district of the irrigation district municipality of ixmiquilpan state of hidalgo., Of users irrigation district a.c., Specifications:, Ixmiquilpan, Tlacotlapilco, The mothe, Xuchitan, The best, Xothi, The stay, Bethi, Boxaxni, The knoll, The dadho, Dexthi, The table, The alberto, Maguey, White, The tephe, Corner, Motho, Bondhi, Juchitlan, The dexthi, San Andres, Granaditas, the Peach, San juanico, Cardenas, Zamayoa, The dextho, I say, The knoll, progress, gold, reform, I. Lopez, Rayon, Combs, Deca, Portezuelo, The maye, God father, Cantinela, The sweep, Humidities, new town, Tatxadho, Cerro Guadril, Canada, girl, Chichimecas, St nicolas, The nith, station, Hill of, the cross, Sandal, Remedies, the medicines, The hawthorn, Vazquez, Lopez, flowers, Nequeteje, Prey debodhe, Bangandho, Jaguey capula, Capulates, San pedro capula, Hill xintza, The estate, Main channel alberto, The reed, San Miguel, Location:, National water, Cerritos, Demolitions will be existing structures will be made hand with users with heavy machinery. Will take care of pumps to extract most of the existing water in the also be careful not to allow access of too much the same. To make deviations clogs will be used costaleras stuffed with sand material tepetate. All the extracted material of the excavation will be placed in the left margin leaving free the circulation of the way of operation in his defect will be retired a bank of deposit of material where indicated by the users. Once the excavation is completed the slopes will stabilize the bottom of the trench with trips of stone carved extracted from will be accommodated hand. The slopes will be shaped in a handmade way with stone from the compacted tepetate region to fine tune the best, then the bursting yarns will be placed to fix the metal structures to prepare the base to receive the concrete in its correct thickness. The placement of the concrete in two will first place the part of the bottom ie the template along with the slopes up to a quarter of height in form will subsequently place the remaining part up alternately. The cold joints will be sealed with asphalt with dimensions of cm cm. approximately. In the channel construction process, additional excavations to place structures will be scheduled in time. The reinforcing steel will be with no. For lateral exit structures. The concrete in the structures will correspond a resistance of lateral exit gates will be placed above the base of the structural steel will be with frame of stem plate with flywheel valero of the support structures will be reinforced with corresponding concrete steel the banks of material will be subject The specifications of the project. The monitoring laboratory implementation will be by the national water commission the secretariat of agriculture rural development. Note: The thickness dimensions of the concepts marked in the sections may vary according to the material found in the process of reconciling with the supervision the previously validated changes recorded in the work log., Key plan:, Location:, scale:, Acot:, flat:, several, Mts., general plant, Vehicular, Foundation

Raw text data extracted from CAD file:

000 MEX. HGO. 000 Rd \W1.3;\T1.25;SIMBOLOGÍA No. SIMBOLO TIPO DE ESTRUCTURA 1 TOMA LATERAL 2 PUENTE VEHICULAR 3 CAJA REPARTIDORA 4 ÁRBOL 5 TOMA GRANJA 6 REPRESO 7 TANQUE AMORTIGUADOR \W1.3;\T1.25;ESTRUCTURAS No. CADENAMIENTO TIPO DE ESTRUCTURA 1 0+005.00 TOMA GRANJA DOBLE 2 0+055.00 TOMA GRANJA 3 0+113.00 TOMA GRANJA 4 0+140.00 PUENTE VEHÍCULAR 5 0+143.00 TOMA LATERAL 6 0+170.00 TOMA GRANJA 7 0+190.00 TOMA GRANJA 8 0+220.00 PUENTE VEHÍCULAR 9 0+224.00 TOMA GRANJA 10 0+285.00 TOMA GRANJA 11 0+300.00 TOMA GRANJA 0+000.00 0+020.00 0+040.00 0+060.00 0+080.00 0+100.00 0+120.00 0+140.00 0+160.00 0+180.00 0+200.00 0+220.00 0+240.00 0+260.00 0+280.00 0+300.00 0+320.00 0+340.00 0+360.00 0+380.00 0+400.00 0+405.00 toma Granja Doble \W2.04762; 0+005.00 toma Granja \W2.04762; 0+055.00 \W3.52381; toma \W3.52381; Granja 0+113.00 \W2.19048; Puente \W2.19048; Vehicular 0+140.00 \W3.15981; toma \W3.15981; Granja 0+143.00 \W3.52381; toma \W3.52381; Granja 0+170.00 \W3.52381; toma \W3.52381; Granja 0+190.00 \W2.19048; Puente \W2.19048; Vehicular \W0.61905; Existente 0+220.00 \W3.15981; toma \W3.15981; Granja 0+224.00 \W3.15981; toma \W3.15981; Granja 0+284.00 \W3.15981; toma \W3.15981; Granja 0+300.00 \A1;0.11m \A1;0.80m \A1;0.11m \A1;0.08m \A1;0.40m \A1;0.49m \A1;0.25m \A1;0.73m \A1;0.34m \A1;0.50m \A1;0.12m \A1;0.50m \A1;0.12m \A1;0.42m \A1;0.14 \A1;0.40 \A1;0.14 \A1;0.12 \A1;0.50 \A1;0.12 \A1;0.50 \A1;0.55 \A1;0.38 \W1.5;\T1.95;PLANTA \W1.5;\T1.7;PLANTA \A1;0.68 ISOMETRICO \W1.16667x;\T1.25000;TOMA DATOS HIDRAULICOS RUGOSIDAD ALTURA H ANCHO L BORDO LIBRE Lb PENDIENTE s COEFICIENTE DE n RADIO HIDR. rh PERIMETRO P VELOCIDAD V AREA A TIRANTE d ANCHO b GASTO Q CAD. CADENAMIENTO 0.40 m. 0.800 m. 0.1386 m. 0.0060 0.020 0.1270 m. 0.8844 m. 0.9785m/s 0.1128 m² 0.2614 m. 0.25 m. 0.11 m³/s 0+000.00 0+405.00 0.25 C O R T E T R A N S V E R S A L CERCHA 0.40 0.14 0.10 0.15 0.08 0.80 (S.B) SOBREBORDO = 10 cm. 0.40 h b H Lb TIPO DE SECCION (b.l) BORDO LIBRE DETALLE DE COMPUERTA DE JALON EN SALIDA LATERAL DETALLE DE COMPUERTA DE JALON EN REPRESO 110 100 90 80 70 60 ESPESOR ELEVACION TERRAPLEN CORTE SUBRASANTE TERRENO EL DURAZNO (TOMA No. 02) 0+000.00 100.850 100.850 0.000 0+020.00 96.350 100.250 3.900 0+040.00 95.850 99.650 3.800 0+060.00 94.850 99.050 4.200 0+080.00 94.200 98.450 4.250 0+100.00 93.100 97.850 4.750 0+120.00 93.000 97.250 4.250 0+140.00 92.600 96.650 4.050 0+160.00 91.100 88.550 2.550 0+180.00 89.850 87.950 1.900 0+200.00 87.700 87.350 0.350 0+220.00 86.975 86.750 0.225 0+240.00 86.250 86.150 0.100 0+260.00 84.300 85.550 1.250 0+280.00 83.100 84.950 1.850 0+300.00 82.600 84.350 1.750 0+320.00 77.850 75.750 2.100 0+340.00 75.600 75.150 0.450 0+360.00 74.100 74.550 0.450 0+380.00 73.050 73.950 0.900 0+400.00 69.600 73.350 3.750 0+405.00 67.700 73.200 5.500 S=0.006 S=0.006 RASANTE RASANTE RASANTE NIVEL DE TERRRENO NIVEL DE TERRRENO NIVEL DE CORONA NIVEL DE CORONA NIVEL DE PARCELA NIVEL DE PARCELA L= (0.11x2)/+(0.49x2)+0.25= 1.45 ml \T0.9;ASOCIACIÓN DE USUARIOS DEL DISTRITO DE RIEGO 027-IXMIQUILPAN, A.C. EL DURAZNO \fSwis721 LtEx BT|b0|i0|c0|p34; \H0.84999x;0+000.00 AL 0+405.00 REVESTIMIENTO DE CANALES LATERALES Y SUBLATERALES Y ESTRUCTURAS DE CONTROL PERTENECIENTES A LA ASOCIACIÓN CIVIL "ASOCIACION DE USUARIOS DEL DISTRITO DE RIEGO 027-IXMIQUILPAN A.C." DEL DISTRITO DE RIEGO 100-ALFAJAYUCAN, MUNICIPIO DE IXMIQUILPAN ESTADO DE HIDALGO. \W1.5;\T1.2;REVISO: \W1.3;\T0.95;AUTORIZA: \W8.05538; \T0.90000;ASOCIACI\T0.90000;Ó\T0.90000;N DE USUARIOS \T0.90000;DEL DISTRITO DE RIEGO 027-IXMIQUILPAN, A.C. \W1.5;\T1.1;PROYECTO: \W1.6;\T1.2;NOTAS Y/O ESPECIFICACIONES: IXMIQUILPAN Tlacotlapilco El Mothe Xuchitan El Mejay Xothi La Estancia Bethi Boxaxni La Loma El Dadho Dexthi El Tablon El Alberto Maguey Blanco El Tephe Rinconada Motho Bondhi Juchitlan El Dexthi San Andres Granaditas 4 El Durazno San Juanico 27 11 Cardenas Zamayoa El Dextho Mandho La Loma 9 Progreso El Oro 3 La Reforma I. Lopez Rayon Panales Deca Portezuelo 3 El Maye Dios Padre Cantinela El Barrido 7 Humedades Pueblo Nuevo 3 Tatxadho CERRO GUADRIL 8 Canada Chica 2 Chichimecas 3 San Nicolas El Nith La Estacion Loma de la Cruz Arenalito Remedios 8 Los Remedios El Espino Vazquez Lopez Flores Nequeteje Presa Debodhe Bangandho Jaguey Capula 7 Capula San Pedro Capula CERRO XINTZA 6 L. La Heredad (El Salitre) R i o E l D e c a R i o C h i c a v a s c o R i o T u l a Canal Principal El Alberto Canal Principal El Alberto Canal Principal El Alberto Canal Principal El Alberto El Carrizal San Miguel \T1.1;CROQUIS DE LOCALIZACIÓN: E S O N \W0.90000x;\T0.95000;COMISI\W0.90000x;\T0.95000;Ó\W0.90000x;\T0.95000;N NACIONAL DEL AGUA Cerritos · LAS DEMOLICIONES SE LAS ESTRUCTURAS EXISTENTES SERÁ HECHO A MANO CON LOS USUARIOS Y CON MAQUINARIA PESADA. · SE OCUPARAN BOMBAS DE 3 Y 4" PARA EXTRAER LA MAYORÍA DEL AGUA EXISTENTE EN LA ZANJA, ASIMISMO TENER CUIDADO DE NO PERMITIR ACCESO DE DEMASÍAS A LA MISMA. PARA REALIZAR DESVIÓS Y TAPONAMIENTOS SE UTILIZARÁN COSTALERAS RELLENOS DE MATERIAL DE RÍO, ARENA O TEPETATE. · TODO EL MATERIAL EXTRAIDO DE LA EXCAVACIÓN SERÁ COLOCADO EN LA MARGEN IZQUIERDA DEJANDO LIBRE LA CIRCULACIÓN DEL CAMINO DE OPERACIÓN Y EN SU DEFECTO SERÁ RETIRADO A UN BANCO DE DEPOSITO DE MATERIAL O EN DONDE LOS INDIQUEN LOS USUARIOS. · UNA VEZ CONCLUÍDA LA EXCAVACIÓN SE ESTABILIZARÁN LOS TALUDES Y EL FONDO DE LA ZANJA CON VIAJES DE PIEDRA MAL LABRADA EXTRAÍDA DE BANCO, SERÁ ACOMODADA A MANO. · LOS TALUDES SE CONFORMARÁN DE FORMA ARTESANAL CON PIEDRA DE LA REGIÓN Y TEPETATE COMPACTADO PARA AFINAR LO MEJOR POSIBLE, POSTERIORMENTE SE COLOCARÁN LOS HILOS DE REVENTÓN PARA FIJAR LAS CIMBRAS METÁILICAS Y LOGRAR PREPARAR LA BASE PARA RECIBIR EL CONCRETO EN SU ESPESOR CORRECTO. · LA COLOCACIÓN DEL CONCRETO DE HARÁ EN DOS ETAPAS, PRIMERO COLOCAR LA PARTE DEL FONDO ES DECIR LA PLANTILLA JUNTO CON LOS TALUDES HASTA UN CUARTO DE ALTURA EN FORMA ALTERNADA, POSTERIORMENTE SE COLOCARÁ LA PARTE RESTANTE HACIA ARRIBA EN FORMA ALTERNADA. · LAS JUNTAS FRÍAS SERÁN SELLADAS CON PRODUCTO ASFÁLTICO CON DIMENSIONES DE 1.5 CM X 1.5 CM. APROXIMADAMENTE. · EN EL PROCESO DE CONSTRUCCIÓN DE CANAL SE PROGRAMARÁ CON TIEMPO LAS EXCAVACIONES ADICIONALES PARA COLOCAR ESTRUCTURAS. · EL ACERO DE REFUERZO SERÁ CON VARILLA DEL No. 3 PARA ESTRUCTURAS DE SALIDA LATERAL. · EL CONCRETO EN LAS ESTRUCTURAS CORRESPONDERÁ A UNA RESISTENCIA DE 250 KG/CM2. \A1;· \A1;LAS COMPUERTAS DE SALIDA LATERAL SERÁN DE MECANISMO, COLOCADAS 30 \A1;CM. ARRIBA DE LA BASE DEL CANAL, EL ACERO ESTRUCTURAL SERÁ CON MARCO DE 2 \A1;\S1/2;\A1;" X \A1;\S1/4;\A1;", PLACA DE \A1;\S1/4;\A1;" Y VÁSTAGO CON VOLANTE Y VALEROS DE 1 \A1;\S1/4;\A1;". LAS ESTRUCTURAS \A1;DE SOPORTE SERÁN REFORZADAS CON ACERO Y CONCRETO CORRESPONDIENTE \A1; · LOS BANCOS DE MATERIAL QUEDARÁN SUJETOS A LAS NORMAS Y ESPECIFICAIONES DEL PROPYECTO. · LA SUPERVISIÓN DE LABORATORIO Y EJECUCIÓN SERÁ POR PARTE DE LA COMISIÓN NACIONAL DEL AGUA Y LA SECRETARÍA DE AGRICULTURA Y DESARROLLO RURAL. NOTA: LAS DIMENSIONES DE ESPESORES DE LOS CONCEPTOS MARCADOS EN LAS SECCIONES PODRÁN VARIAR DE ACUERDO AL MATERIAL ENCONTRADO EN EL PROCESO DE LA EXCAVACIÓN, CONCILIANDO CON LA SUPERVISIÓN LOS CAMBIOS NECESARIOS, PREVIAMENTE VALIDADOS Y ASENTADOS EN BITÁCORA DE OBRA. Plano Clave: Ubicación: Escala: Acot: Plano: varias mts. \W0.6;\T0.9;PL-01 \W0.4;01 de 02 PLANTA GENERAL \W3.00000x;PUENTE VEHICULAR \A1;2.61m \A1;0.30m \A1;0.15m 1 2 \A1;1.62m \A1;0.15 \A1;4.00m \A1;0.50 m \A1;0.50m \U+00C1REA= (0.50+0.30)/2) x 0.50 = 0.20 \W2;CORTE B-B' \W6.2664;\T0.85; \W2;SECCIÓN \W0.253252; CIMIENTO CM-1 \A1;0.11m \A1;0.11m \W1.5;\T1.95;PLANTA \A1;0.30m \A1;0.60m \A1;4.00m \A1;1.62m A B 1 2 \W1.5;\T1.95;A \W1.5;\T1.15;A' \W1.5;\T1.95;B \W1.5;\T1.15;B' A B \A1;4.00m \W2;\T1.2;CORTE A-A' \A1;0.50m \A1;0.50m \W0.25325;\T0.85; \W2;CIMIENTO CM-1 \W0.25325;\T0.85; \W2;CIMIENTO CM-1 \W2;\T1.2;ISOMETRICO \A1;0.30m \A1;0.50m \A1;0.50m \W1.16667x;\T1.25000;GRANJA \W1.16667x;\T1.25000;ESTACIÓN 0+018.50 0+033.00 0+051.30 0+069.80
