Electricity Government House DWG Block for AutoCAD

Electricity Government House DWG Block for AutoCAD

Electricity government house / home

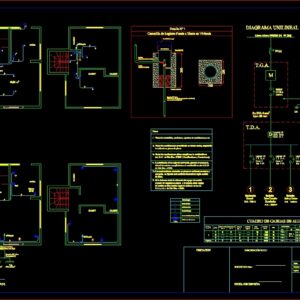

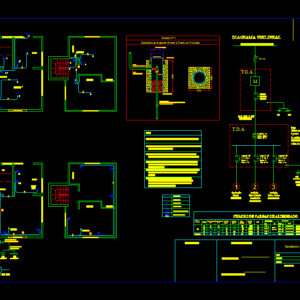

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

registration date:, registration no .:, commune:, region:, Location, inscription s.e.c., electrical installation housing, blade: from, designer, date:, Street:, owner, modifications, symbology, lighting board, double plug, center of light, simple plug, t.d.a., ip turtle type luminaire, p.n., illumination, general, sens., inom, legrand dx, t.s., irup Ka, curve, legrand dx, t.g.a., t.d.a., t.p., air Line, unilinear diagram, sockets, bathroom kitchen, sockets, p.n., Notes:, modular built-in board, positions., nya mm, t.p. mm, pvc mm with lid, registration chamber, connection for service ground, earth protection., the use of strips, irup Ka, curve, legrand dx, irup Ka, curve, legrand dx, p.n., bedrooms, Location, load box lighting, cto, tda, Plug, lamp-holder, conduit pvc mm, the whole house, dif., power, Watts, total, centers, protections, disy, phase, conduit pvc mm, duct, cond.mm, canalization, nya, general lighting, total, bedroom plugs, kitchen bathroom plugs, conduit pvc mm, nya, Plug, lamp-holder, curve, saime, bar, see detail no., nya mm, t.s., t.p., nya mm, kitchen, closet, tub, handwash, kitchen, closet, ref, to the ground, from the floor, to the ground, from the floor, bipolar, tda, concentric conductor, mm aerial, long xx, air Line, registration chamber, pvc mm with lid, nya mm, t.s., t.p., bar, see detail, nya mm, Notes:, all appliance artifacts are considered new., all pipelines will be carried out in sections respecting, indicated in floor plans., all pipelines must comply with what is established in, art. de nch elec. pipes, the installation of apparatus boxes, the provisions of art., de nch elec., the pipes shown in plans will be made into walls, their fixation will be by means of clamps according to measure, of duct., land registry in housing, detail no, bar, grab bars, connector, pvc mm, pvc cover mm, concrete, Exterior, tube zinc plated mm, inside, conduit pvc mm, manufactured from high-grade copper alloy, with a minimum of iacs, if the distance from the location of the measuring equipment, to the junction point is greater said equipment, must be installed as indicated in art., de nch elec.

Raw text data extracted from CAD file:

\A1;200 \A1;200 \A1;300 FECHA INSCRIPCIÓN: REGISTRO Nro.: Comuna: Región: UBICACIÓN INSCRIPCIÓN S.E.C. Instalación Eléctrica Vivienda Lámina: 1 de 1 Proyectista Fecha: Calle: Propietario MODIFICACIONES Simbología Tablero de Alumbrado Enchufe Doble Centro de Luz Enchufe Simple T.D.A. Luminaria Tipo tortuga IP 44 2 1 P.N. : 780 W Iluminación General sens. 30mA Inom 25 A Legrand DX T.S. Irup 6 kA Curva C 1 X 10 A Legrand DX D T.G.A. T.D.A. M T.P. Línea Aérea 380/220 [V] 50 [Hz] DIAGRAMA UNILINEAL 30 (A) 3 Enchufes Baño y Cocina Enchufes P.N. : 1450 W Notas: Tablero modular empotrable 8 puestos. 3 x NYA 4 mm t.p.r. 20 mm PVC 110 mm con Tapa Cámara de Registro de conexión para tierra de servicio y tierra de protección. Se considera el uso de regletas Irup 6 kA Curva C 1 X 16 A Legrand DX Irup 6 kA Curva C 1 X 16 A Legrand DX P.N. : 1050 W Estar-Comedor Dormitorios UBICACIÓN CUADRO DE CARGAS DE ALUMBRADO 10 7 CTO 3 1 2 1 TDA 3 6 150 W ENCHUFE PORTALÁMPARA 100 W 3280 21 1*20 A R Conduit PVC 20 mm Toda la Casa DIF. 4 1450 1050 POTENCIA WATTS 780 TOTAL CENTROS 10 1*16 A R 1*16 A PROTECCIONES R DISY. 1*10 A FASE R Conduit PVC 16 mm DUCTO COND.mm CANALIZACION NYA 1.5 Iluminación General 3 TOTAL Enchufes Estar-Comedor - Dormitorios Enchufes Baño y Cocina Conduit PVC 16 mm Conduit PVC 16 mm 30 mA 2*25 A 7 7 NYA 2.5 NYA 2.5 NYA 4 1000 W ENCHUFE PORTALÁMPARA 60 W 3 1 3 1 Curva C 1 X 20 A SAIME Barra Cu 5/8 x 3 m Ver Detalle Nº 1 NYA 4 mm T.S. T.P. NYA 2.5 mm 2 2 2 18,69 m 2 \A1;753.00 \A1;407.00 \A1;300.00 \A1;650.00 cocina CLOSET CLOSET CLOSET e b b g h d c a f b a d c \A1;753.00 \A1;407.00 \A1;300.00 tina lavamanos cocina CLOSET CLOSET CLOSET f e g h Lv Ref 1 2 al 2do piso 3 3 3 3 3 3 del 2do piso al 2do piso del 2do piso bipaso 10/16 TDA TDA 3 3 3 3 3 3 3 2 1 3 d 5 5 3 3 M Conductor Concéntrico 2*4 mm Aéreo Largo : xx [m] E Línea Aérea 220 [V] Cámara de Registro PVC 110 mm con Tapa NYA 4 mm T.S. T.P. Barra Cu 5/8" x 3 m Ver Detalle Nº1 NYA 2.5 mm 2 2 Notas: 1.- Todos los materiales, artefactos y aparatos se consideran nuevos. 2.- Todas las canalizaciones se realizarán en tramos rectos, respetando lo indicado en planos de planta. 3.- Todas las canalizaciones deben cumplir con lo establecido en Art. 8.0.4 de Nch Elec. 4/2003 ( Canalizaciones y Conductores). 4.- La instalación de las cajas de derivación, aparatos y accesorios, deberá dar estricto cumplimiento a lo establecido en Art. 8.2.12 de Nch Elec. 4/2003. 5.- Las canalizaciones mostradas en planos se realizarán en muros y envigado, su fijación será mediante abrazaderas según medida de ducto. Camarilla de Registro Puesta a Tierra en Vivienda Detalle Nº 1 200 200 300 Barra Cu 5/8" x 3 m Grabilla o Bolones Conector PVC 110 mm d Tapa PVC 110 mm d Hormigón H-10 Exterior Tubo Acero Zincado 16 mm Interior Conduit PVC 16 mm Fabricada con aleación de cobre de alta conductividad, con un mínimo de 90% IACS 6.- Si la distancia desde la ubicación del equipo de medida al punto de empalme es mayor a 15 metros, dicho equipo de medida se debe instalar según lo indicado en los art. 5.1.3 y 5.1.4 de Nch Elec. 4/2003.

Language	Spanish
Drawing Type	Block
Category	Mechanical, Electrical & Plumbing (MEP)
