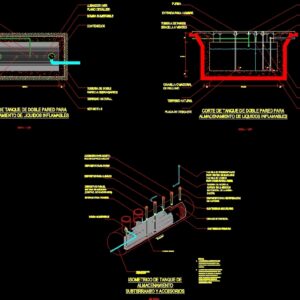

Plant-profile and isometric view of design components of semi-buried tank of combustible

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

variable, double wall tank cut-out for storing flammable liquids, variable, double wall tubing dispensers, flat filling of, recovery of vapors, single wall pipe vent, purge, measuring system, see note, overfill valve, wear plate, entrance passes man, natural terrain, gravel filler material, variable, double wall tank plant for storing flammable liquids, variable, container, submersible pump, flat filler, recovery of vapors, single wall pipe vent, see note, double wall tubing dispensers, natural terrain, purge, measuring system, monitoring well observation, entrance passes man, Notes:, the location of the accessory for, ring space will be in the, lower part of the tank, tion., the location of accessories, nozzles that are present in this, flat is only illustrative., polyester geotextile mesh, dimensions in centimeters., isometric underground storage tank accessories, interstitial space, secondary container, device for recovery of vapors, filling device, double wall tubing dispensers, wear plates, device for the measurement system, Notes:, the location of the accessory for, ring space will be in the, lower part of the tank, tion., the location of accessories, nozzles that are present in this, flat is only illustrative. the arrangement, entrance passes man, disposition of said elements, will agree on the needs, of each service station in, particular the indications of the, manufacturer of the tank., carbon steel pipe in the surface section of the lation., vacuum pressure valve for gasoline venting vent valve for diesel fuel, purging device, accessory in the ring space, primary container, pending, submersible pump, scale, unscaled
