Gabion Type Retaining Wall DWG Section for AutoCAD

Gabion Type Retaining Wall DWG Section for AutoCAD

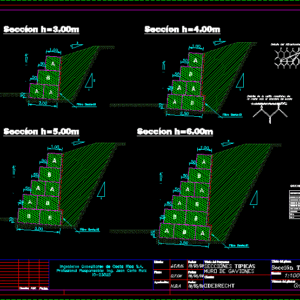

Sections of Gabion walls and details of wire of basket showing correct placement.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

datum elev, diam. Tie-down and tie-down wire, edge wire diameter, wire mesh diameter, technical specifications of the terramesh elements, mesh opening, additional coating, mesh coating, pvc, seam detail, detail of the tie, detail of the mechanical union of, the mesh with the border wire, technical specifications of the gabions, dimensions, type a, type b, type c, type d, anchored reinforcement bars, apr :, design :, ass :, rev :, date :, plane :, typical sections, approval :, ctch, nba, odebrecht, client :, project number :, single, scale :, plane number ::, jcrh, project title ::, plane title :, Typical section, gabion wall, geotextile filter

Raw text data extracted from CAD file:

DATUM ELEV Zn-5Al-MM (ASTM A856) DIAM. ALAMBRE DE AMARRE Y ATIRANTAMIENTO DIAMETRO DE ALAMBRE DE BORDE DIAMETRO DE ALAMBRE DE MALLA 4.40 mm 3.70 mm 3.20 mm ESPECIFICACIONES TÉCNICAS DE LOS ELEMENTOS TERRAMESH ABERTURA DE MALLA REVESTIMIENTO ADICIONAL REVESTIMIENTO DE MALLA 10x12cm PVC Detalle de la Costura 20 cm Detalle del Atirantamiento Detalle de la unión mecánica de la malla con el alambre de borde A B \A1;2.00 \A1;1.00 \A1;2.50 \A1;1.00 \A1;3.00 \A1;1.00 \A1;.50 \A1;.50 \A1;.50 \A1;.50 \A1;.50 \A1;.50 \A1;.50 \A1;.50 \A1;.50 \A1;.50 \A1;.50 \A1;.25 \A1;.25 \A1;.25 \A1;3.50 \A1;1.00 Zn-5Al-MM (ASTM A856) 10x12cm ABERTURA DE MALLA REVESTIMIENTO DE MALLA ESPECIFICACIONES TÉCNICAS DE LOS GAVIONES DIAMETRO DE ALAMBRE DE MALLA DIAMETRO DE ALAMBRE DE BORDE DIAM. ALAMBRE DE AMARRE Y ATIRANTAMIENTO DIMENSIONES TIPO A 5.0 x 1.0 x 1.0 m 5.0 x 1.5 x 1.0 m TIPO B 5.0 x 1.0 x 0.5 m TIPO C TIPO D 5.0 x 2.0 x 0.3 m 2.70 mm 3.40 mm 2.20 mm \A1;.30 \A1;.30 \A1;.30 \A1;.50 Barras de Refuerzo Ancladas \A1;4° \A1;4° \A1;4° \A1;4° Apr: Diseño: Ass: Rev: Fecha: Fecha: Plano: SECCIONES TIPICAS Fecha: 18/05/09 18/05/09 Aprobación: C.T.CH N.B.A ODEBRECHT Cliente: Número del Proyecto: 0 Rev: Única Escala: Número del plano:: 1:100 Fecha: 18/05/09 Diseño: J.C.R.H. Título del Proyecto:: Título del plano: Sección Típica MURO DE GAVIONES 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 3 1 3 1 3 1 3 1 GAVIONES 10x12 2.7mm Galfan Zn-5Al-MM (ASTM A856) 10x12cm ABERTURA DE MALLA REVESTIMIENTO DE MALLA ESPECIFICACIONES TÉCNICAS DE LOS GAVIONES DIAMETRO DE ALAMBRE DE MALLA DIAMETRO DE ALAMBRE DE BORDE DIAM. ALAMBRE DE AMARRE Y ATIRANTAMIENTO DIMENSIONES TIPO A 5.0 x 1.0 x 1.0 m 5.0 x 1.5 x 1.0 m TIPO B 2.70 mm 3.40 mm 2.20 mm 5 5 5 5 \LSeccíon h=3.00m \LSeccíon h=4.00m \LSeccíon h=5.00m \LSeccíon h=6.00m Filtro Geotextil Filtro Geotextil Filtro Geotextil Filtro Geotextil 5 5 5 5 1 2 1 1 1 Ingenieros Consultores de Costa Rica S.A. Profesional Responsable: Ing. Jean Carlo Ruiz IC-23025

Language	Spanish
Drawing Type	Section
Category	Roads, Bridges and Dams
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, Basket, correct, details, DWG, placement, retaining, retaining wall, section, sections, showing, type, wall, walls, wire
