Hotel Trade DWG Full Project for AutoCAD

Hotel Trade DWG Full Project for AutoCAD

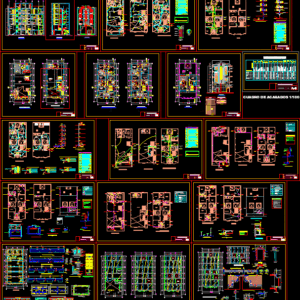

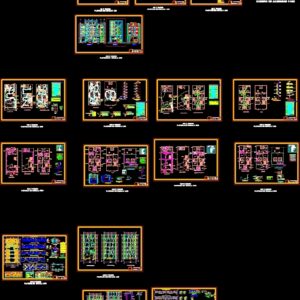

Trade Hotel complete project – Plants – Sections – Installations – Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

variable, responsible:, plan :, project, owner:, scale :, date :, lamina :, plants, first level and mezzanine, bedroom, empty, bathroom, double, simple, low drain, up ventilation, males, patio, service , ladies, kitchen, pantry, box, restaurant, bar, pool, public network, meter, high tank, cistern, mezzanine, mezzanine floor, reception, waiting, corridor, jacussi, matrimonial, ironing cto, laundry, thermas , deposit, roof, arch, arrives desague, screen, proy., floor first level, double bedroom, single bedroom, double bedroom, tendal, polished cement floor, proy. Mezzanine ceiling, planter, duct, roof level, level control, vacuum interrupter, level. pump stop, niv. boot pump, union pipe, drainage and ventilation pipes seran, drain, properly tarrajeadas., the following test:, elevated will be protected with mosquito net, before covering the drainage pipes will be made, the minimum slope of the pipes drainage, all ventilation pipes will be pvc, pvc with indicated characteristics., the boxes will be made of simple concrete, the outlets for tank and tank overflow, in ventilation hat., without allowing leaks., will be filled with water, after plugging the, reinforced concrete cover, mosquito net, protected exit with, goes to drain, detail of overflow in tank, technical specifications, for the wall., and go between universal joints., perform the following test:, minutes without allowing leaks., the spherical valves will be of bronze type, before covering the water pipes it will be necessary, the water pipes will be of pvc – sap class, all the water pipes run of prefer Incia, by hand pump should support, water, with foot valve, suction basket, electric pump, detail of electric pump, height of sanitary appliances, sinks, npt, shower, key, lavatory, toilet, for sanitary appliances, departure heights , suction trunk, heavy bronze cim, for priming, legend – water, symbol, water pipe, junction without union, hot water pipe, gate valve, cold water pipe, universal union, description, check valve, elbow up, low elbow, reduction, electro pump, tee, legend – drain, double ee, pvc drain pipe, drain, threaded log, pluvial sump, simple ee, sanitary ee, elevated tank plant – water, tank elev., arrives food. val. float, box ceramic plated inside, vertical or horizontal, note: the control keys will be spherical type., key control detail, npt, cold water, characteristics of the, pumping equipment, filling, elevated tank plant – drain, comes ventilation, overflow and clean, low storm drain, hat vent, overflow cone, air gap, aparat., electr., exits, against, in wooden doors, yale locksmith, sliding wood, closet with doors, ticino , ticino or, glass blocks, tongue and groove, wooden ceiling, wooden latticework, colorless laminated glass, counterplate. wood, cedar wood board, national, steel, like bars, metal protector, semi-double sea. wood, clear, colorless, first quality glass, national, color, stainless, first, bakelite, white, similar quality, latex, victor or similar latex, supermate latex, finishes, tarrajeo, color ceramic, veneer with, cement polished, cedar slat with, Venetian tile, stone veneer, mortar, wood and fiberblock, boleado in edge, rubbed, stone slabs, floors, windows, baseboards, walls, ceilings, doors, sanit., painting, others , be tv, room, sshh, environments, painting of finishes, court b – b, mezzanine, hall, cto. ironing, receccion, tarrajeo fine, elevation, tempered glass, block of glass, tarrajeo rubbed, matt latex paint, porch of concrete, see detail, front plate, curved glass, entrance, kitchen, curved window, cut a – a, entrance restaurant, double bedroom, parapet, court c – c, roof plant, elevation, cuts, sr luis edgardo díaz castro, sanitary facilities: water, sanitary facilities: drain, box type frame, width, height, type, observations, table openings, sill, plywood, —–, see elevation, block of glass, comes feeder, bronze float, irrigation tap, sa, b, meter, monofasico, general board, ground, outlet for automatic t. high, up to the mezzanine board, arrives at the mezzanine board, exit for warning light, hostel bell, to hostel boards, tvc exit to hostel, comes underground, pipe embedded in floor d indicated in single line diagram, exit for lighting in the wall, khw meter for installation, legend, monophasic outlet with earth bar of universal type, outlet for pass box in pa

Raw text data extracted from CAD file:

3 1.20 4.50 2.10 .15 .75 3.10 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.40 20.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.43 20.00 4.50 .30 3.75 .75 9.00 .25 2.90 .25 2.20 .25 2.90 .25 3.27 2.45 3.28 9.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.40 20.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.43 20.00 4.50 .30 3.75 .75 9.00 .25 2.90 .25 2.20 .25 2.90 .25 3.27 2.45 3.28 9.00 4.23 2.83 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.40 20.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.43 20.00 4.50 .30 3.75 .75 9.00 .25 2.90 .25 2.20 .25 2.90 .25 3.27 2.45 3.28 9.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.40 20.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.43 20.00 4.50 .30 3.75 .75 9.00 .25 2.90 .25 2.20 .25 2.90 .25 3.27 2.45 3.28 9.00 2.83 2.82 3.40 1.73 .75 .15 1.05 .85 1.98 3.40 1.73 .75 .15 1.05 .70 1.97 .37 .37 2.20 2.15 2.20 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.40 20.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.43 20.00 .25 2.90 .25 2.20 .25 2.90 .25 3.27 2.45 3.28 9.00 .30 1.01 .14 3.00 .30 1.15 .25 2.625 .35 .875 .25 1.20 .25 1.45 .30 1.00 1.20 .15 1.00 3.10 3.10 1.55 .75 8.70 5.70 3.75 9.00 4.35 R1.15 3.40 .85 3.325 .35 1.875 .85 1.30 1.00 .15 1.00 4.20 1.80 6.65 1.05 2.50 .90 2.00 .25 2.20 .25 3.00 4.80 6.45 1.20 2.20 2.20 3.55 3.10 3.60 3.10 2.50 2.15 2.15 .98 .75 2.03 1.20 .90 2.35 2.40 .15 .90 1.90 .90 3.60 3.53 1.10 .75 1.25 3.10 3.60 1.20 1.20 .30 .90 .10 1.20 1.20 .70 1.50 .45 .55 .75 .15 1.50 .85 .35 .50 .85 1.37 3.28 .90 .30 2.40 .15 .90 2.50 2.50 3.60 3.60 .65 1.50 3.10 1.87 .75 1.12 3.10 2.20 2.20 .25 1.50 .70 3.10 4.00 3.55 .85 .50 .85 4.70 .30 2.40 .15 2.50 .30 .90 1.20 .10 1.20 2.82 3.40 1.73 .75 .15 1.05 .85 1.98 3.60 1.50 .15 .75 .55 3.40 2.50 1.00 .15 .75 2.00 1.73 .75 .15 1.05 3.05 .90 1.90 .90 .15 2.40 2.35 .90 2.30 .70 1.97 .37 .37 1.88 1.13 .65 3.25 2.55 .15 .90 1.75 3.95 1.00 3.75 3.60 3.25 1.20 1.30 1.20 3.60 2.35 2.50 2.35 8.70 .80 .80 .90 .80 3.60 .85 1.50 .15 .75 .50 1.40 1.50 .85 .50 .75 .15 2.35 .15 .75 .70 .75 .40 3.60 .75 1.45 .25 2.05 .60 .60 .55 .75 .15 1.50 .80 .65 1.50 1.45 .55 .75 .15 1.50 .65 1.50 .70 \A1;0.75 \A1;0.15 \A1;0.10 \A1;0.10 \A1;0.10 \A1;0.10 \A1;0.10 \A1;0.30 \A1;.05 \A1;.10 \A1;.15 \A1;.05 \A1;.10 \A1;0.30 \A1;0.45 \A1;0.30 \A1;0.20 \A1;0.15 \A1;0.30 \A1;.15 \A1;.15 \A1;0.30 \A1; 0.30 \A1;0.075 \A1;0.10 \A1;0.15 \A1;0.25 \A1;0.15 \A1;0.10 \A1;2.00 \A1;0.15 \A1;0.35 \A1;0.20 \A1;0.15 \A1;0.20 \A1;3.70 \A1;0.60 \A1;.05 \A1;.10 \A1;.05 \A1;.10 \A1;0.30 \A1;0.20 \A1;0.20 \A1;0.25 \A1;0.10 \A1;0.15 \A1;0.10 \A1;0.15 \A1;0.05 \A1;0.75 3.00 .20 2.80 .20 2.80 .20 2.80 .20 2.80 .20 2.60 \A1;.20 .15 .15 .20 1.00 .20 1.00 1.00 1.20 1.60 \A1;.20 .23 .50 .50 .20 2.60 .20 2.60 .20 2.60 .20 2.50 .20 2.50 .15 .36 .64 1.90 1.97 .86 2.35 2.35 1.70 .50 .75 1.00 1.00 1.00 1.00 .80 13.95 2.65 2.65 .20 2.60 .20 .20 2.60 .20 .50 .36 1.20 1.30 .20 2.50 .20 2.60 .20 2.60 .20 2.60 .20 2.10 .50 .80 \A1;.15 2.70 .25 .15 .40 1.20 .50 .90 1.70 .64 2.70 2.50 5.20 \A1;.84 \A1;.17 \A1;2.92 \A1;.18 \A1;2.63 \A1;.18 \A1;2.63 \A1;1.37 \A1;2.10 \A1;.40 \A1;1.80 .20 \A1;1.80 \A1;.80 \A1;.20 \A1;1.80 \A1;.80 \A1;.20 \A1;1.80 \A1;.80 \A1;.20 1.15 .80 \A1;1.00 \A1;1.20 \A1;1.60 \A1;1.00 1.00 1.60 .15 1.20 \A1;2.10 \A1;.40 2.10 .50 \A1;.35 2.25 .20 .35 2.25 2.80 15.15 2.50 13.95 1.20 .60 2.71 3.20 2.00 .20 2.60 .20 2.60 .20 2.60 .20 .60 .80 1.80 .80 \A1;.20 1.80 .80 .20 1.50 .90 .90 2.10 2.40 .26 1.84 .51 .42 .38 1.70 1.70 .15 .50 14.65 1.00 1.00 1.00 .76 1.00 1.00 1.00 R2.14 2.10 \A1;1.80 \A1;1.80 \A1;1.80 \A1;1.80 \A1;1.80 \A1;2.40 \A1;0.80 \A1;.10 \A1;.10 \A1;0.15 \A1;0.50 \A1;0.20 \A1;0.10 \A1;1.80 .40 .40 .30 .45 .45 .30 2.47 3.38 3.25 2.55 2.80 3.40 19.15 2.47 3.38 3.25 2.55 2.80 3.43 19.15 3.27 2.45 3.28 9.00 4.50 .30 3.75 .75 9.00 1.50 1.50 1.50 1.50 1.50 1.50 1.50 1.50 1.20 .10 .50 .35 .50 .10 .45 .35 .30 .90 .90 .90 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.40 20.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.43 20.00 .25 2.90 .25 2.20 .25 2.90 .25 3.27 2.45 3.28 9.00 4.50 .30 3.75 .75 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.40 20.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.43 20.00 .25 2.90 .25 2.20 .25 2.90 .25 3.27 2.45 3.28 9.00 4.50 .30 3.75 .75 9.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.40 20.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.43 20.00 .25 2.90 .25 2.20 .25 2.90 .25 3.27 2.45 3.28 9.00 4.50 .30 3.75 .75 9.00 9.00 0.40 0.30 0.20 0.40 0.40 0.10 0.10 0.30 0.10 0.30 .05 0.15 0.10 .90 .90 .90 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.40 20.00 2.00 .30 3.10 .30 2.50 .30 2.25 .30 2.95 .30 3.10 .25 2.10 .25 2.47 3.38 3.25 2.55 2.80 3.43 20.00 .25 2.90 .25 2.20 .25 2.90 .25 3.27 2.45 3.28 9.00 4.50 .30 3.75 .75 9.00 .90 .90 .15 .20 .40 .90 .15 .50 .10 .40 .30 .80 .80 .40 .30 2.50 .30 2.25 2.95 .30 3.25 2.55 2.80 .30 2.50 .30 2.25 .30 2.95 .30 3.25 2.55 2.80 .60 .30 .60 .30 .30 .25 .30 .25 .30 .25 .30 3.70 .20 .20 .30 \A1;0.15 \A1;0.15 \A1;0.40 \A1;0.15 \A1;0.40 \A1;0.50 \A1;0.40 \A1;0.15 \A1;0.15 \A1;0.40 \A1;0.50 \A1;0.30 \A1;0.40 \A1;0.40 .30 1.00 .40 .40 1.35 .40 1.35 1.00 .40 .30 1.10 1.15 1.10 1.40 1.30 1.30 .25 .25 .30 .30 .25 .25 .30 .30 .30 .30 .25 .25 .80 .30 .80 .30 .80 .30 .35 .25 .35 .25 .25 .25 .65 .15 .35 .15 .30 .25 .25 .25 .25 1.40 .65 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .70 .70 .70 .70 .90 .90 .90 .90 .90 .90 .90 .70 .70 .90 .90 .90 .90 .70 .70 .70 .90 .90 .70 .70 .90 .90 .70 .70 .70 .70 .90 .90 .90 .70 .70 .90 .90 .70 .70 .70 .70 .90 .90 .70 .70 .90 .90 .70 .70 .70 .70 .90 .90 .90 .70 .70 .15 .20 .30 .40 .20 1.00 2.60 .20 .10 .30 VARIABLE .10 .20 .10 .20 .50 .20 .10 .15 .25 .10 .10 2.20 .25 .25 .50 .25 .50 .15 .10 .20 .25 .10 .40 .30 1.00 1.00 1.00 1.00 1.00 1.00 1.00 2.45 .20 .25 .25 .70 .70 2.80 2.80 .75 .40 1.00 .75 1.00 .40 .40 .15 1.55 .60 1.55 .15 4.00 4.00 1.90 1.30 1.30 .15 3.70 .15 4.00 1.90 1.60 .15 .15 1.60 .15 1.90 .15 .30 .30 .15 .20 .30 .20 .30 .50 .50 .65 .65 .15 .15 2.35 .25 .20 .20 .25 .25 \A1;0.15 \A1;0.50 \A1;0.40 \A1;0.30 \A1;0.50 \A1;1.20 \A1;1.17 \A1;0.27 \A1;0.50 \A1;0.15 \A1;0.35 .15 \A1;0.30 .15 1.00 .15 1.00 2.00 1.72 1.00 2.40 1.30 1.30 1.30 2.00 .35 .55 .60 .15 .35 3.15 \A1;.15 1.40 .75 1.85 .30 .30 .35 .45 .15 2.15 2.15 1.30 1.30 .45 .30 .45 .45 .45 .45 .45 .30 .45 .45 .45 .30 .35 .25 .30 .30 \A1;.40 \A1;1.70 \A1;.75 \A1;1.15 RESPONSABLE : PLANO: PROYECTO PROPIETARIO : A-1 1 / 50 ESCALA: FECHA: LAMINA: PLANTAS PRIMER NIVEL Y MEZANINE DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DOBLE BAÑO V A C I O BAÑO DORMITORIO DOBLE DORMITORIO DOBLE S-2" R-4" d2" d2" d2" d4" d4" d4" S-2" d2" d2" d4" d4" d2" R-4" d4" d 4" PVC - SAP BAJA DESAGUE d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 2" PVC - SAP SUBE VENTILACION S-2" R-4" d2" d2" d2" d2" d4" d4" d2" d 2" PVC - SAP SUBE VENTILACION d 4" PVC - SAP BAJA DESAGUE PLANTA 4to\fArial|b0|i0|c204|p34;. PISO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DOBLE BAÑO V A C I O BAÑO DORMITORIO DOBLE DORMITORIO DOBLE S-2" R-4" d2" d2" d2" d4" d4" d4" S-2" d2" d2" d4" d4" d2" R-4" d4" d 4" PVC - SAP BAJA DESAGUE d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 2" PVC - SAP SUBE VENTILACION S-2" R-4" d2" d2" d2" d2" d4" d4" d2" d 2" PVC - SAP SUBE VENTILACION d 4" PVC - SAP BAJA DESAGUE B B PLANTA 1er. PISO BAÑO VARONES PATIO DE SERVICIO BAÑO DAMAS C O C I N A DESPENSA C A J A RESTAURANTE B A R R A (cap. max. = 72 personas) PILETA (catarata) (EPSEL) AL MEDIDOR: d3/4" DE LA RED PUBLICA MEDIDOR M SUCCION d 1 1/4 " A TANQUE ELEVADO SUBE IMPULSION d 1 " CISTERNA d 3/4" d 1/2" BAÑO VARONES PATIO DE SERVICIO BAÑO DAMAS C O C I N A DESPENSA C A J A RESTAURANTE B A R R A (cap. max. = 72 personas) PILETA (catarata) (EPSEL) AL MEDIDOR: d3/4" DE LA RED PUBLICA MEDIDOR M SUCCION d 1 1/4 " A TANQUE ELEVADO SUBE IMPULSION d 1 " 10.40 M3 M E Z Z A N I N E PLANTA MEZANINE V A C I O BAÑO BAÑO V A C I O RECEPCION ESPERA (capacidad = 56 personas) A TANQUE ELEVADO SUBE IMPULSION d 1 " M E Z Z A N I N E V A C I O BAÑO BAÑO V A C I O RECEPCION ESPERA (capacidad = 56 personas) A TANQUE ELEVADO SUBE IMPULSION d 1 " PLANTA TIPICA 2do, 3er \fArial|b0|i0|c204|p34; PISO DORMITORIO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO BAÑO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DORMITORIO BAÑO DOBLE C O R R E D O R BAÑO V A C I O SIMPLE jacussi MATRIMONIAL A TANQUE ELEVADO SUBE IMPULSION d 1 " A TANQUE ELEVADO SUBE IMPULSION d 1 " DORMITORIO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO BAÑO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DORMITORIO BAÑO DOBLE C O R R E D O R BAÑO V A C I O SIMPLE jacussi MATRIMONIAL A TANQUE ELEVADO SUBE IMPULSION d 1 " A TANQUE ELEVADO SUBE IMPULSION d 1 " PLANTA 4to\fArial|b0|i0|c204|p34;. PISO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DOBLE C O R R E D O R BAÑO V A C I O BAÑO DORMITORIO DOBLE DORMITORIO DOBLE BAÑO BAÑO A TANQUE ELEVADO SUBE IMPULSION d 1 " DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DOBLE C O R R E D O R BAÑO V A C I O BAÑO DORMITORIO DOBLE DORMITORIO DOBLE BAÑO BAÑO A TANQUE ELEVADO SUBE IMPULSION d 1 " V A C I O BAÑO V A C I O V A C I O CTO DE PLANCHADO LAVANDERIA THERMAS DEPOSITO A TANQUE ELEVADO SUBE IMPULSION d 1 " AZOTEA V A C I O BAÑO V A C I O V A C I O CTO DE PLANCHADO LAVANDERIA THERMAS DEPOSITO A TANQUE ELEVADO SUBE IMPULSION d 1 " PLANTA 1er. PISO BAÑO VARONES PATIO DE SERVICIO BAÑO DAMAS C O C I N A DESPENSA C A J A RESTAURANTE arco B A R R A PILETA (catarata) d 4" PVC - SAP LLEGA DESAGUE d 4" PVC - SAP LLEGA DESAGUE d 4" PVC - SAP LLEGA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE S-2" d4" d4" d4" d4" d4" d2" d2" d2" d2" R-4" d 4" PVC - SAP LLEGA DESAGUE d 4" PVC - SAP BAJA DESAGUE d4" d4" d4" d2" d2" S-2" BAÑO VARONES PATIO DE SERVICIO BAÑO DAMAS C O C I N A DESPENSA C A J A RESTAURANTE arco B A R R A PILETA (catarata) d 4" PVC - SAP LLEGA DESAGUE d 4" PVC - SAP LLEGA DESAGUE d 4" PVC - SAP LLEGA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE S-2" d4" d4" d4" d4" d4" d2" d2" d2" d2" R-4" d 4" PVC - SAP LLEGA DESAGUE d 4" PVC - SAP BAJA DESAGUE d4" d4" d4" d2" d2" S-2" M E Z Z A N I N E PLANTA MEZANINE V A C I O BAÑO BAÑO V A C I O RECEPCION ESPERA S-2" R-4" S-2" S-2" R-4" d4" d4" d4" d4" R-4" d2" d2" d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE M E Z Z A N I N E V A C I O BAÑO BAÑO V A C I O RECEPCION ESPERA S-2" R-4" S-2" S-2" R-4" d4" d4" d4" d4" R-4" d2" d2" d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE PLANTA TIPICA 2do, 3er \fArial|b0|i0|c204|p34; PISO DORMITORIO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DORMITORIO DOBLE C O R R E D O R BAÑO V A C I O SIMPLE mampara jacussi MATRIMONIAL d4" d2" d4" d2" d4" d4" d2" S-2" R-4" d 4" PVC - SAP BAJA DESAGUE S-2" S-2" d2" d2" d2" d2" d2" d2" d2" d4" d4" d4" d4" d4" d4" d4" d2" d2" R-4" R-4" S-2" R-4" d2" d2" d2" d4" d4" d4" S-2" d2" d2" d4" d4" d2" R-4" d4" d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 2" PVC - SAP SUBE VENTILACION d 4" PVC - SAP BAJA DESAGUE S-2" d 2" PVC - SAP SUBE VENTILACION R-4" R-4" d2" d2" d 4" PVC - SAP BAJA DESAGUE proy. ducto, 2do piso. DORMITORIO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO BAÑO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DORMITORIO BAÑO DOBLE C O R R E D O R V A C I O SIMPLE mampara jacussi MATRIMONIAL d4" d2" d4" d2" d4" d4" d2" S-2" R-4" d 4" PVC - SAP BAJA DESAGUE S-2" S-2" d2" d2" d2" d2" d2" d2" d2" d4" d4" d4" d4" d4" d4" d4" d2" d2" R-4" R-4" S-2" R-4" d2" d2" d2" d4" d4" d4" S-2" d2" d2" d4" d4" d2" R-4" d4" d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 2" PVC - SAP SUBE VENTILACION d 4" PVC - SAP BAJA DESAGUE S-2" S-2" d 2" PVC - SAP SUBE VENTILACION R-4" R-4" d4" d2" d2" d2" d 4" PVC - SAP BAJA DESAGUE proy. ducto, 2do piso. BAÑO VARONES PATIO DE SERVICIO BAÑO DAMAS C O C I N A DESPENSA C A J A 5 5 5 5 RESTAURANTE arco B A R R A (cap. max. = 72 personas) PILETA (catarata) 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2.625 .35 .875 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 2 3 5 6 7 8 9 5 5 5 F D C B A E F 5 A 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F M E Z Z A N I N E PLANTA PRIMER NIVEL V A C I O BAÑO BAÑO V A C I O RECEPCION ESPERA 5 (capacidad = 56 personas) 1 3 4 5 6 7 8 9 18 16 15 14 13 12 11 10 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 5 5 5 5 F D C 5 A 5 5 5 5 5 5 5 5 5 5 5 B A E F 5 5 5 5 3.325 .35 1.875 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PISO CERAMICO .40x.40 NPT +2.85 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 20 19 21 25 26 PLANTA 4to\fArial|b0|i0|c204|p34;. PISO V A C I O 5 5 5 V A C I O 5 5 5 5 C O R R E D O R 2.15 V A C I O 2.15 BAÑO DORMITORIO DOBLE PISO CERAMICO .30x.30 NPT +11.15 DORMITORIO DOBLE PISO CERAMICO .30x.30 NPT +11.15 DORMITORIO DOBLE PISO CERAMICO .30x.30 NPT +11.15 DORMITORIO DOBLE PISO CERAMICO .30x.30 NPT +11.15 DORMITORIO SIMPLE PISO CERAMICO .30x.30 NPT +11.15 DORMITORIO DOBLE PISO CERAMICO .30x.30 NPT +11.15 DORMITORIO DOBLE PISO CERAMICO .30x.30 NPT +11.15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 5 5 5 5 F D C 5 A 5 5 5 5 5 5 5 5 5 5 5 B A E F 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .55 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PLANTA TIPICA 2do, 3er \fArial|b0|i0|c204|p34; PISO V A C I O DORMITORIO DOBLE V A C I O 5 DORMITORIO SIMPLE C O R R E D O R 5 V A C I O mampara jacussi PISO CERAMICO .30x.30 NPT +5.55 PISO CERAMICO .30x.30 NPT +5.55 DORMITORIO DOBLE PISO CERAMICO .30x.30 NPT +5.55 DORMITORIO MATRIMONIAL PISO CERAMICO .30x.30 NPT +5.55 DORMITORIO SIMPLE PISO CERAMICO .30x.30 NPT +5.55 DORMITORIO DOBLE PISO CERAMICO .30x.30 NPT +5.55 DORMITORIO DOBLE PISO CERAMICO .30x.30 NPT +5.55 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 5 5 5 5 F D C 5 A 5 5 5 5 5 5 5 5 5 5 5 B A E F 5 5 5 .65 5 5 5 5 5 5 5 5 5 5 5 5 4.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .55 5 proy. ducto, 2do piso. proy. ducto, 2do piso. 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F 31 32 33 34 35 36 37 38 39 30 29 28 27 26 25 24 62 61 60 59 58 57 56 55 63 64 65 66 67 68 69 70 AZOTEA V A C I O V A C I O 5 V A C I O CTO DE PLANCHADO PISO CERAMICO .30x.30 NPT +11.15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 LAVANDERIA THERMAS 5 5 5 5 F D C 5 A 5 5 5 5 5 5 5 5 5 5 5 B A E F DEPOSITO TENDAL PISO CERAMICO .40x.40 NPT +11.15 PISO CEMENTO PULIDO NPT +11.15 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F 78 77 76 75 74 73 72 71 101 101 101 101 101 101 101 101 101 101 101 101 101 101 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO 104 PISO CERAMICO .30x.30 BAÑO PROY. DE TECHO DE MEZANINE JARDINERA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 BARANDA Fg d 3" PISO CERAMICO .30x.30 104 PISO CERAMICO .30x.30 104 PISO CERAMICO .30x.30 5 5 5 5 5 5 104 PISO CERAMICO .30x.30 P-1 P-2 P-3 5 5 5 5 5 5 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-4 P-3 .55 5 5 5 .80 .65 5 1.45 .55 5 5 5 .65 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 P-5 V-1 V-2 V-3 V-4 V-5 V-6 5 5 V-6 V-6 V-7 V-6 V-6 V-6 V-6 V-6 V-6 V-6 V-8 V-9 V-10 V-12 V-11 V-12 V-13 V-11 V-13 V-13 V-13 V-13 V-13 V-14 V-14 d4" d4" d2" d4" d4" d2" d 3/4" d 1/2" d 1/2" d 3/4" d 3/4" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 3/4" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 3/4" d 3/4" d 1/2" d 1/2" d 1/2" d 3/4" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 3/4" d 3/4" d 1/2" d 1/2" d 1/2" d 1/2" d 3/4" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 3/4" DUCTO DUCTO DUCTO DUCTO d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 3/4" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 3/4" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 3/4" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 1/2" d 3/4" d 3/4" d 3/4" d 3/4" d 3/4" AZOTEA V A C I O BAÑO V A C I O V A C I O CTO DE PLANCHADO LAVANDERIA THERMAS DEPOSITO V A C I O BAÑO V A C I O V A C I O CTO DE PLANCHADO LAVANDERIA THERMAS DEPOSITO NIVEL DE AZOTEA 0.75 0.15 0.10 LLEGA IMPULSION d1" CONTROL DE NIVEL RUPTOR DE VACIO 0.10 VOL.= 2.00 m3. 0.10 0.10 0.10 0.30 d1" BAJA DISTRIBUCION d1 1/4" NIV. PARADA BOMBA NIV. ARRANQUE BOMBA VOL.= 2.00 m3. NIV. ARRANQUE BOMBA NIV. PARADA BOMBA ESC. 1/25 TANQUE"PRE-FABRICADO"-AGUA CAP. 4.00M3 Tubo de Union de Tanques d 2" VALVULA FLOTADOR d1" LAS TUBERIAS DE DESAGüE Y VENTILACION SERAN DESAGUE DEBIDAMENTE TARRAJEADAS. LA SIGUIENTE PRUEBA : 1/32". SERA DEL 1%. ELEVADO ESTARAN PROTEGIDAS CON MALLA MOSQUITERO ANTES DE CUBRIR LAS TUBERIAS DE DESAGüE SE HARA LA PENDIENTE MINIMA DE LAS TUBERIAS DE DESAGüE d 2" Y TERMINARAN O.30 S.N.T.T. (Azotea) ACABANDO TODAS LAS TUBERIAS DE VENTILACION SERAN DE PVC DE PVC CON CARACTERISTICAS INDICADAS. LAS CAJAS DE REGISTRO SERAN DE CONCRETO SIMPLE LAS SALIDAS PARA REBOSE DE CISTERNA Y TANQUE EN SOMBRERO DE VENTILACION. SIN PERMITIR ESCAPES. SE LLENARAN CON AGUA , LUEGO DE TAPONEAR LAS SALIDAS BAJAS DEBIENDO PERMANECER 24 HORAS N.P.T.+0.15 REBOSE d2" Tapa de concreto armado .05 1/32". SUMIDERO d 2" .10 .15 MALLA MOSQUITERO SALIDA PROTEGIDA CON .05 TRAMPA "P" .10 VA A DESAGüE d2" 0.30 0.45 0.30 Esc. 1/25 DETALLE DE REBOSE EN CISTERNA 0.075 N.P.T.+0.15 ESPECIFICACIONES TECNICAS 1O ROSCADO. POR LA PARED. E IRAN ENTRE UNIONES UNIVERSALES. REALIZAR LA SIGUIENTE PRUEBA : MINUTOS SIN PERMITIR ESCAPES. LAS VALVULAS ESFERICAS SERAN DE BRONCE TIPO "CIM", " CRANE " ó SIMILAR PARA UNA PRESION DE 125 ANTES DE CUBRIR LAS TUBERIAS DE AGUA SE DEBERA UNA PRESION DE 1OO Lb. / pulg. DURANTE 3O LAS TUBERIAS DE AGUA SERAN DE PVC - SAP CLASE TODAS LAS TUBERIAS DE AGUA CORREN DE PREFERENCIA MEDIANTE BOMBA DE MANO DEBERAN SOPORTAR Lb. / pulg. INSTALADAS EN NICHOS ( Ver Detalle ) AGUA ESPECIFICACIONES TECNICAS SUBE IMPULSION d 1" A TANQUE ELEVADO VALVULA DE COMPUERTA d1" CON VALVULA DE PIE CANASTILLA DE SUCCION 0.10 1 H.P. 0.15 ELECTROBOMBA DETALLE DE ELECTROBOMBA ROSCADO d11/4" TUB. SUCCION PVC CLASE 1O ALTURA DE APARATOS SANITARIOS Lavaderos = 1.10 s.p.t Lavaplatos = 1.10 s.p.t Duchas = 2.00 s.p.t W.C. = 0.20 s.p.t Lavatorios = 0.55 s.p.t h = 1.10 LAVADEROS N.P.T. DUCHA h = 2.00 h = 1.00 LLAVE LAVATORIO h = 0.20 INODORO PARA APARATOS SANITARIOS ALTURAS DE SALIDAS h = 0.55 0.20 0.15 0.30 .15 .15 CAJUELA DE SUCCION 0.30 0.30 DE BRONCE CIM PESADA VALVULA CHECK d1" DE BRONCE CIM PESADA TAPON DE f°g° d1" para cebado LEYENDA - AGUA SIMBOLO M TUBERIA DE AGUA, CRUCE SIN UNION TUBERIA DE AGUA CALIENTE VALVULA DE COMPUERTA TUBERIA DE AGUA FRIA UNION UNIVERSAL DESCRIPCION VALVULA CHECK CODO SUBE CODO BAJA REDUCCION CODO 90° ELECTRO BOMBA MEDIDOR TEE LEYENDA - DESAGUE VALVULA CHECK CAJA DE REGISTRO 12''x24'' YEE DOBLE TUBERIA PVC DE DESAGUE CODO DE 45° SUMIDERO TRAMPA "P" REGISTRO ROSCADO SUMIDERO PLUVIAL SIMBOLO DESCRIPCION CAJA DE REGISTRO TAPA CIEGA 12''x24'' YEE SIMPLE YEE SANITARIA V A C I O V A C I O V A C I O A TANQUE ELEVADO V A C I O V A C I O V A C I O A TANQUE ELEVADO LLEGA IMPULSION d 1 " d1" d 1" PLANTA DE TANQUE ELEVADO - AGUA CAP: 2000Lt. TANQUE ELEV. CAP: 2000Lt. TANQUE ELEV. d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE S=.05% S-3" S=.05% S=.05% S=.05% S=.05% S=.05% S=.05% S=.05% LEYENDA - AGUA SIMBOLO M TUBERIA DE AGUA, CRUCE SIN UNION TUBERIA DE AGUA CALIENTE VALVULA DE COMPUERTA TUBERIA DE AGUA FRIA UNION UNIVERSAL DESCRIPCION VALVULA CHECK CODO SUBE CODO BAJA REDUCCION CODO 90° ELECTRO BOMBA MEDIDOR TEE LEYENDA - DESAGUE VALVULA CHECK CAJA DE REGISTRO 12''x24'' YEE DOBLE TUBERIA PVC DE DESAGUE CODO DE 45° SUMIDERO TRAMPA "P" REGISTRO ROSCADO SUMIDERO PLUVIAL SIMBOLO DESCRIPCION CAJA DE REGISTRO TAPA CIEGA 12''x24'' YEE SIMPLE YEE SANITARIA ESC. 1/25 CISTERNA CAP. 11.50 M3 RED PUBLICA d3/4" LLEGA ALIMENT. TUB. SUCCION PVC CLASE 1O ROSCADO DE d1 1/2" 0.25 CON VALVULA DE PIE CANASTILLA DE SUCCION 0.15 0.10 2.00 0.15 0.35 0.20 0.15 0.20 3.70 N.P.T.+ 0.15 VAL. FLOTADORA REBOSE DE CISTERNA DE 2" 0.60 .05 .10 .05 .10 0.30 0.20 0.20 0.25 Esc. 1/10 CAJA ENCHAPADA EN CERAMICA DENTRO DEL MURO .25x.20x.10 POSICION VERTICAL U HORIZONTAL NOTA: LAS LLAVES DE CONTROL SERAN TIPO ESFERICAS. DETALLE DE LLAVE DE CONTROL N.P.T A/F d3/4" AGUA FRIA 1O ROSCADO. POR LA PARED. E IRAN ENTRE UNIONES UNIVERSALES. REALIZAR LA SIGUIENTE PRUEBA : MINUTOS SIN PERMITIR ESCAPES. LAS VALVULAS ESFERICAS SERAN DE BRONCE TIPO "CIM", " CRANE " ó SIMILAR PARA UNA PRESION DE 125 ANTES DE CUBRIR LAS TUBERIAS DE AGUA SE DEBERA UNA PRESION DE 1OO Lb. / pulg. DURANTE 3O LAS TUBERIAS DE AGUA SERAN DE PVC - SAP CLASE TODAS LAS TUBERIAS DE AGUA CORREN DE PREFERENCIA MEDIANTE BOMBA DE MANO DEBERAN SOPORTAR Lb. / pulg. INSTALADAS EN NICHOS ( Ver Detalle ) AGUA ESPECIFICACIONES TECNICAS SUBE IMPULSION d 1" A TANQUE ELEVADO VALVULA DE COMPUERTA d1" CON VALVULA DE PIE CANASTILLA DE SUCCION 0.10 1 H.P. 0.15 ELECTROBOMBA DETALLE DE ELECTROBOMBA ROSCADO d11/4" TUB. SUCCION PVC CLASE 1O DE BRONCE CIM PESADA VALVULA CHECK d1" DE BRONCE CIM PESADA TAPON DE f°g° d1" para cebado EFICIENCIA = 60% POTENCIA = 1 H.P. CARACTERISTICAS DEL ELECTROBOMBA MONOFASICA A 22Ov. EQUIPO DE BOMBEO HDT. = 28.00 m. CAUDAL = 1.11 L/s. TIEMPO DE = 1.00 HORA LLENADO d 2" d 2" d 2" d 4" d 4" d 2" d-3" d-3" V A C I O V A C I O V A C I O V A C I O V A C I O V A C I O PLANTA DE TANQUE ELEVADO - DESAGUE CAP: 2000Lt. TANQUE ELEV. CAP: 2000Lt. TANQUE ELEV. d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP d 2" PVC - SAP d 2" PVC - SAP d 2" PVC - SAP LLEGA VENTILACION d 2" PVC - SAP LLEGA VENTILACION d 2" PVC - SAP LLEGA VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP d 2" PVC - SAP LLEGA VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP LLEGA VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION BAJA d2" REBOSE Y LIMPIA BAJA d2" REBOSE Y LIMPIA d 2" PVC - SAP BAJA TUBERIA (rebose) d 2" PVC - SAP BAJA TUBERIA (rebose) d 3" PVC - SAP BAJA DESAGUE PLUVIAL d 2" PVC - SAP BAJA TUBERIA (rebose) d 3" PVC - SAP BAJA DESAGUE PLUVIAL d 2" PVC - SAP BAJA TUBERIA (rebose) d 3" PVC - SAP BAJA DESAGUE PLUVIAL d 2" PVC - SAP BAJA TUBERIA (rebose) d 3" PVC - SAP BAJA DESAGUE PLUVIAL d 2" PVC - SAP BAJA TUBERIA (rebose) d 3" PVC - SAP BAJA DESAGUE PLUVIAL d 3" PVC - SAP BAJA DESAGUE PLUVIAL d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE d3" d3" d3" d3" d3" SOMBRERO DE VENTILACION d2" AL DESAGUE d2" 0.10 VOL.= 2.00 m3. 0.15 0.05 LIMPIA d2" d2" 0.75 ESC. 1/25 DOS Unidades de T.E. 2.00 M3 C/U TANQUE"ETERNIT"-DESAGUE CONO DE REBOSE BRECHA DE AIRE REBOSE d 2" DOS TANQUES DE 1.5 M3 C/U APARAT. ELECTR. SALIDAS CONTRA EN PUERTAS DE MADERA CERRAJERIA YALE CORREDIZAS DE MADERA CLOSSETT CON PUERTAS TICINO TICINO O BLOQUES DE VIDRIOS MACHIHEMBRADA CIELO RASO DE MADERA MARCO 2"x ANCHO MURO CELOSIAS DE MADERA e=10mm MARCO DE MADERA VIDRIO LAMINADO INCOLORO MARCO 2"x ANCHO MURO CONTRAPLAC. MADERA MARCO 2"x ANCHO MURO TABLERO MADERA CEDRO NACIONALES, ACERO A MANERA DE REJAS PROTECTOR METALICO SEMIDOBLE MAR. DE MADERA VIDRIO CRUDO INCOLORO DE 19x19x0.9 cm. DE PRIMERA NACIONALES, DE COLOR INOXIDABLE, DE PRIMERA DE BAKELITA, BLANCOS SIMILAR CALIDAD LATEX VENCELATEX VENCEDOR O SIMILAR LATEX SUPERMATE ACABADOS 10 x 30 cm. h= 65 cm. TARRAJEO 40x40 cm. 30 x 30 cm. CERAMICO DE COLOR RODON DE 1/2"x3/4" ENCHAPE CON CERAMICO DE COLOR BRUÑADO 60x60 cm. CEMENTO PULIDO LISTON DE CEDRO CON LOSETA VENECIANA ENCHAPE DE PIEDRA NACIONAL 20x30 cm. CERAMICO DE COLOR CEMENTO e=1.5cm (INT) EMPASTADO MORTERO DE MADERA Y FIBRABLOCK BOLEADO EN BORDE CEMENTO PULIDO 2x12cm FROTACHADO LAJAS DE PIEDRA VENCEDOR O SIMILAR PISOS VENTANAS ZOCALOS ZOCALOS MUROS TECHOS PUERTAS SANIT. PINTURA OTROS ESTAR TV HABITACION RECEPCION SSHH AMBIENTES 101 102 103 104 RESTAURANTE 105 CUADRO DE ACABADOS 1/100 CUADRO DE ACABADOS PISO CERAMICO .40x.40 NPT +0.15 PISO CERAMICO .30x.30 NPT +0.15 CORTE B - B RESTAURANTE NPT+0.15 MEZANINE DORMITORIO SIMPLE ESPERA HALL DORMITORIO SIMPLE HALL DORMITORIO SIMPLE HALL CTO. DE PLANCHADO AZOTEA BARANDA Fºgº d 4" BARANDA Fºgº d 4" BARANDA Fºgº d 4" BARANDA Fºgº d 4" RECECCION TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO 5 5 3.00 5 2.80 5 2.80 5 2.80 5 2.80 5 5 5 5 5 5 5 5 5 5 5 A A B B B B B B B B C C B B C C B B C C B B C C B B C C ELEVACION 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 E=8mm VIDRIO TEMPLADO Bloque de Vidrio Tarrajeo Frotachado Pintura Latex Mate Tarrajeo Frotachado Pintura Latex Mate ver detalle D-2 Pórtico de concreto (lámina E-4) ver detalle D-1 Pórtico de concreto (lámina E-4) ver detalle Placa de fachada (lámina E-4) ver detalle Placa de fachada (lámina E-4) NPT+2.85 NPT+8.35 NPT+11.15 NPT+13.95 Vidrio Curvo e=8mm Vidrio Curvo e=8mm 5 5 NPT+5.55 PLANTA MEZANINE INGRESO NPT+0.15 NPT±0.00 NPT+0.15 RESTAURANTE NPT+0.15 COCINA MEZANINE NPT+2.85 SSHH NPT+2.85 DORMITORIO DOBLE NPT+5.55 SSHH NPT+5.55 NPT+5.55 DORMITORIO DOBLE NPT+5.55 SSHH SSHH SSHH THERMAS DORMITORIO SIMPLE DORMITORIO DOBLE DORMITORIO DOBLE DORMITORIO SIMPLE DORMITORIO DOBLE DORMITORIO DOBLE DORMITORIO DOBLE NPT+8.35 NPT+8.35 NPT+8.35 NPT+8.35 NPT+11.15 NPT+11.15 NPT+11.15 NPT+11.15 AZOTEA NPT+13.95 NPT+13.95 NPT+13.95 AZOTEA NTT+16.75 BARANDA Fºgº d 3" BARANDA Fºgº d 4" BARANDA Fºgº d 4" BARANDA Fºgº d 4" BARANDA Fºgº d 4" BARANDA Fºgº d 4" BRUÑA 1cm BRUÑA 1cm BRUÑA 1cm BRUÑA 1cm 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO TARRAJEO FINO VENTANA CURVA VENTANA CURVA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 23 24 25 26 27 28 29 30 31 32 33 41 42 43 44 45 46 47 48 49 57 58 59 60 61 62 63 64 65 73 74 75 76 77 78 79 80 81 8 9 10 11 12 13 14 15 16 CORTE A - A PILETA 2 3 4 5 6 7 8 5 5 5 DEPOSITO NPT+13.95 5 INGRESO RESTAURANTE NPT+0.15 INGRESO DORMITORIO DOBLE NPT+5.55 NPT+5.55 NPT+8.35 NPT+11.15 NPT+13.95 NPT+8.35 NPT+11.15 DORMITORIO DOBLE DORMITORIO DOBLE DORMITORIO DOBLE DORMITORIO DOBLE DORMITORIO DOBLE AZOTEA SSHH SSHH SSHH SSHH SSHH SSHH BRUÑA 1cm BRUÑA 1cm BRUÑA 1cm BRUÑA 1cm BRUÑA 1cm BRUÑA 1cm 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PARAPETO PARAPETO PARAPETO 5 5 5 5 5 5 5 5 CORTE C - C 5 5 RESPONSABLE : PLANO: PROYECTO PROPIETARIO : A-2 1 / 50 ESCALA: FECHA: LAMINA: PLANTAS 2º, 3º, 4º PISO RESPONSABLE : PLANO: PROYECTO PROPIETARIO : A-3 1 / 50 ESCALA: FECHA: LAMINA: PLANTA AZOTEA, ELEVACIÓN RESPONSABLE : PLANO: PROYECTO PROPIETARIO : A-5 1 / 50 ESCALA: FECHA: LAMINA: CUADRO DE ACABADOS RESPONSABLE : PLANO: PROYECTO PROPIETARIO : A-4 1 / 50 ESCALA: FECHA: LAMINA: CORTES SR LUIS EDGARDO DÍAZ CASTRO RESPONSABLE : PLANO: PROYECTO PROPIETARIO : IS-1 1 / 50 ESCALA: FECHA: LAMINA: INSTALACIONES SANITARIAS:AGUA RESPONSABLE : PLANO: PROYECTO PROPIETARIO : IS-2 1 / 50 ESCALA: FECHA: LAMINA: INSTALACIONES SANITARIAS:AGUA RESPONSABLE : PLANO: PROYECTO PROPIETARIO : IS-3 1 / 50 ESCALA: FECHA: LAMINA: INSTALACIONES SANITARIAS:DESAGUE RESPONSABLE : PLANO: PROYECTO PROPIETARIO : IS-4 1 / 50 ESCALA: FECHA: LAMINA: INSTALACIONES SANITARIAS:DESAGUE 1.85 1.85 1.45 0.90 MARCO TIPO CAJON 1 HOJA BATIENTE DE TABLEROS DE MADERA MARCO TIPO CAJON 1 HOJA BATIENTE DE TABLEROS DE MADERA 2.10 2.10 2.10 ANCHO ( METROS) ( METROS) ALTURA PUERTAS TIPO 1.15 2.10 1.20 0.90 1.00 P2 P1 P4 P3 2.65 1.85 V-1 OBSERVACIONES PUERTA DE VIDRIO TEMPLADO 8mm VENTANAS CUADRO DE VANOS MARCO TIPO CAJON 1 HOJA BATIENTE DE TABLEROS DE MADERA ANCHO ( METROS) ( METROS) ALTURA TIPO ( METROS) ALFEIZAR OBSERVACIONES 0.65 0.65 0.65 V-2 V-3 V-4 V-5 1.50 2.20 1.00 1.50 1.80 1.00 P5 2.10 0.75 CONTRAPLACADA DE MADERA 1 HOJA BATIENTE V-6 V-7 V-8 V-9 V-10 V-11 V-12 V-13 V-14 1.40 1.00 1.10 1.15 1.50 1.60 1.10 1.00 1.00 2.50 1.90 2.50 3.35 ----- 0.50 1.35 1.00 0.50 0.70 0.50 0.90 2.60 VARIABLE ----- VER ELEVACIÓN VER ELEVACIÓN 2.00 / 2.10 2.00 / 2.10 VIDRIO CURVO 8mm (ver planta) ----- V-15 V-15 2.60 VARIABLE BLOQUE DE VIDRIO ----- 102 105 105 "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" Viene Alimentador De Epsel d 3/4" con Valvula Flotador de Bronce GRIFO DE RIEGO PLANTA 1er. PISO BAÑO VARONES PATIO DE SERVICIO BAÑO DAMAS C O C I N A DESPENSA C A J A RESTAURANTE B A R R A (cap. max. = 72 personas) PILETA (catarata) P P P P P P P P P P S S S S S S S a,b S a,b S Wh Medidor Monofasico Caja 8"x8" fºGº H= 0.50 s.p.t Caja 8"x8" fºGº H= 0.50 s.p.t TAblero General Toma de tierra S3 P Sube d3/4" PVC - SEL Salida para Automaticos de T. Elevado Sube al tablero mezzanine Sube d1" PVC - SEL Bube d3/4" PVC - SEL S S3 BAÑO VARONES PATIO DE SERVICIO BAÑO DAMAS C O C I N A DESPENSA C A J A RESTAURANTE B A R R A (cap. max. = 72 personas) PILETA (catarata) b P P P P P P P P P P S S S S S S S a,b S a,b S Wh Medidor Monofasico Caja 8"x8" fºGº H= 0.50 s.p.t Caja 8"x8" fºGº H= 0.50 s.p.t TAblero General Toma de tierra S3 P Sube d3/4" PVC - SEL Salida para Automaticos de T. Elevado Sube al tablero mezzanine Sube d1" PVC - SEL Bube d3/4" PVC - SEL S S3 M E Z Z A N I N E PLANTA MEZANINE V A C I O BAÑO BAÑO V A C I O RECEPCION ESPERA (capacidad = 56 personas) Llega al tablero mezzanine Llega d1" PVC - SEL S a,b S S S S S Baja d3/4" PVC - SEL Salida para aviso luminoso d 3/4" PVC - SEL Timbre de Hostal Baja d 3/4" PVC - SEL S 3 S 3 P P P P M E Z Z A N I N E BAÑO BAÑO V A C I O RECEPCION ESPERA (capacidad = 56 personas) Llega a TG-2 y Sube alimentador d1" PVC - SEL a tableros TG3,TG4 HOSTAL Llega al tablero mezzanine Llega d1" PVC - SEL S a,b S S S S S Baja d3/4" PVC - SEL Salida para aviso luminoso d 3/4" PVC - SEL Timbre de Hostal Baja d 3/4" PVC - SEL S 3 S 3 P P P P PLANTA TIPICA 2do, 3er \fArial|b0|i0|c204|p34; PISO DORMITORIO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO BAÑO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DORMITORIO BAÑO DOBLE BAÑO V A C I O SIMPLE jacussi MATRIMONIAL P P P P P P P P S S S S S S S a,b S a,b S a,b S a,b S a,b S a,b S a,b S S 3 S 3 S 3 S3 DORMITORIO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO BAÑO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DORMITORIO BAÑO DOBLE BAÑO V A C I O SIMPLE jacussi MATRIMONIAL P P P P P P P P S S S S S S S a,b S a,b S a,b S a,b S a,b S a,b S a,b S S 3 S 3 S 3 S3 DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DOBLE DOBLE DOBLE V A C I O DORMITORIO DOBLE BAÑO V A C I O BAÑO DORMITORIO DOBLE DORMITORIO DOBLE BAÑO BAÑO P P P P P P P S S S S S S S a,b S a,b S a,b S a,b S a,b S a,b S S 3 S 3 S 3 S3 DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DOBLE BAÑO V A C I O BAÑO DORMITORIO DOBLE DORMITORIO DOBLE BAÑO BAÑO P P P P P P S S S S S S S a,b S a,b S a,b S a,b S a,b S a,b S S 3 S 3 S 3 S3 AZOTEA V A C I O BAÑO V A C I O V A C I O CTO DE PLANCHADO LAVANDERIA THERMAS DEPOSITO SIMPLE P S S 3 S 3 S 3 S 3 S S S S V A C I O BAÑO V A C I O V A C I O CTO DE PLANCHADO LAVANDERIA THERMAS DEPOSITO SIMPLE P S S 3 S 3 S 3 S 3 S S S S DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DOBLE BAÑO V A C I O BAÑO DORMITORIO DOBLE DORMITORIO DOBLE BAÑO BAÑO Sube d1" PVC - SEL a tableros de hostal DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO DORMITORIO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DOBLE BAÑO V A C I O BAÑO DORMITORIO DOBLE DORMITORIO DOBLE BAÑO BAÑO Sube d1" PVC - SEL a tableros de hostal AZOTEA V A C I O BAÑO V A C I O V A C I O CTO DE PLANCHADO LAVANDERIA THERMAS DEPOSITO Sube d1" PVC - SEL a tableros de hostal V A C I O BAÑO V A C I O V A C I O CTO DE PLANCHADO LAVANDERIA THERMAS DEPOSITO Sube d1" PVC - SEL a tableros de hostal P P P P P P TV TV P P P P TV TV P P P P Llega y Sube d1 1/4" PVC - SEL Salida T.V.C a hostal H= 0.50 s.p.t. Caja de 6" x 6" f°g° Llega y Sube d1 1/4" PVC - SEL - Telefono Interno a 2do Piso H= 0.50 s.p.t. Caja de 6" x 6" f°g° TV TV Llega y Sube d1 1/4" PVC - SEL Salida T.V.C a hostal H= 0.50 s.p.t. Caja de 6" x 6" f°g° Llega y Sube d1 1/4" PVC - SEL - Telefono Interno a 2do Piso H= 0.50 s.p.t. Caja de 6" x 6" f°g° P P H= 0.50 s.p.t. Caja de 8" x 8" f°g° PLANTA 1er. PISO BAÑO VARONES PATIO DE SERVICIO BAÑO DAMAS C O C I N A DESPENSA C A J A RESTAURANTE PILETA (catarata) Wh Medidor Monofasico Caja 8"x8" fºGº H= 0.50 s.p.t Caja 8"x8" fºGº H= 0.50 s.p.t TAblero General Sube d1" PVC - SEL a tableros de hostal Sube al tablero mezzanine Sube d1" PVC - SEL BAÑO VARONES PATIO DE SERVICIO BAÑO DAMAS C O C I N A DESPENSA PILETA (catarata) Wh Medidor Monofasico Caja 8"x8" fºGº H= 0.50 s.p.t Caja 8"x8" fºGº H= 0.50 s.p.t TAblero General Sube d1" PVC - SEL a tableros de hostal Sube al tablero mezzanine Sube d1" PVC - SEL PLANTA MEZANINE V A C I O BAÑO BAÑO V A C I O ESPERA Sube d1" PVC - SEL a tableros de hostal Llega al tablero mezzanine Llega d1" PVC - SEL Baja d3/4" PVC - SEL M E Z Z A N I N E V A C I O BAÑO BAÑO V A C I O RECEPCION ESPERA Sube d1" PVC - SEL a tableros de hostal Llega al tablero mezzanine Llega d1" PVC - SEL Baja d3/4" PVC - SEL PLANTA TIPICA 2do, 3er \fArial|b0|i0|c204|p34; PISO DORMITORIO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO BAÑO DOBLE DOBLE DOBLE SIMPLE V A C I O DORMITORIO DORMITORIO BAÑO DOBLE BAÑO V A C I O SIMPLE jacussi MATRIMONIAL Sube d1" PVC - SEL a tableros de hostal DORMITORIO DORMITORIO V A C I O BAÑO DORMITORIO BAÑO BAÑO DORMITORIO BAÑO DOBLE DOBLE DORMITORIO BAÑO BAÑO SIMPLE jacussi MATRIMONIAL Sube d1" PVC - SEL a tableros de hostal TV TV H= 0.50 s.p.t. Caja de 8" x 8" f°g° Viene Salida Subterranea de Telefonica d1" Viene de T.V.C d1" Sube d 1" PVC - SEL Salida T.V.C a hostal H= 0.50 s.p.t. Caja de 6" x 6" f°g° Sube d 1" PVC - SEL Salida T.V.C a hostal H= 0.50 s.p.t. Caja de 6" x 6" f°g° Llega d1 1/4" PVC - SEL - Telefono Llega d1 1/4" PVC - SEL Salida T.V.C a hostal Sube d1 1/4" PVC - SEL - Telefono Interno a 2do Piso H= 0.50 s.p.t. Caja de 6" x 6" f°g° Sube d1 1/4" PVC - SEL Salida T.V.C a hostal H= 0.50 s.p.t. Caja de 6" x 6" f°g° P P P P TV Sube d1 1/4" PVC - SEL Salida T.V.C a hostal H= 0.50 s.p.t. Caja de 6" x 6" f°g° Sube d1 1/4" PVC - SEL - Telefono Interno a 2do Piso H= 0.50 s.p.t. Caja de 6" x 6" f°g° TV TV P P P P P P Llega y Sube d1 1/4" PVC - SEL - Telefono Interno a 2do Piso H= 0.50 s.p.t. Caja de 6" x 6" f°g° P P P P P P Medidor TG-1 C-2 C-1 C-3 a b a a a a b a a b b a b a a a b b TG-2 C-1 C-2 C-4 C-3 C-1 ST-1 TG-3,4 C-1 TG-5 C-1 PLANTA 4to\fArial|b0|i0|c204|p34;. PISO TG-6 C-1 TG TG-1 TG Sube d1" PVC - SEL a tableros de hostal Sube d1" PVC - SEL a tableros de hostal C-4 TG-2 ST-1 TG-3,4 C-4 C-3 TG-5 TG-6 C-2 100 x 100 X 37.5 h=.30 SNPT TUBERIA EMPOTRADA EN PISO d INDICADO EN DIAGRAMA UNIFILAR TUB. EMPOTRADA EN PISO d 15mm TELEFONO EXTERNO TUB. EMPOTRADA EN PISO d 15 mm TELEFONO INTERNO TUB. EMPOTRADA EN PISO d 15mm PARA TIMBRE SALIDA DE CALENTADOR CAJA FºGº 100 x 37.5 h=.30 SNPT SALIDA PARA ANTENA TV y/ó CABLE CAJA FºGº 100 x 55 x 28 h=.30 SNPT CAJA DE PASE CUADRADA PARA TELEFONO DE 100 x 100 DE FºGº TOMACORRIENTE TRIFASICO CON P/T 3x30A 220v CAJA FºGº h= .40 SNPT X TV SALIDA PARA ALUMBRADO EN LA PARED MEDIDOR DE KHW PARA SU INSTALACION FºGº 100 x 30 h=2.20 SNPT L E Y E N D A SALIDA PARA ALUMBRADO EN TECHO EN CAJA OCTOGONAL DE 100 x 30 CAJA DE PASE CUADRADA DE 100 x 30 DE FºGº h= .40 SNPT TABLERO DE DISTRIBUCION ELECTRICA h=1.80 SNPT BORDE SUPERIOR TOMACORRIENTE MONOFASICO CON BARRA DE TIERRA DEL TIPO UNIVERSAL SALIDA PARA CAJA DE PASE EN PARED EN CAJA OCTOGONAL DE SALIDA PARA SPOT LIGTH EN CAJA OCTOGONAL DE 100 x 30 DE 15A h= 1.40SNPT 100 x 53 x 28 h=1.20 SNPT POZO DE TIERRA (ver detalle) DIAGRAMA UNIFILAR INTERRUPTOR DE CONMUTACION EN CAJA DE 100 x 43 x 28 h=1.20 SNPT PULSADOR PARA TIMBRE EN CAJA 100 x 53 x 28 h=1.20 SNPT SALIDA PARA MANDO ELÉCTRICO EN PUERTA h=1.20 SNPT TRANSFORMADOR 220v 60 Hz d 20mm PVC-SEL TIMBRE EN CAJA OCTOGONAL FºGº 100 x 55 x 28 h=2.20 SNPT CON INTERRUPTOR DE CUCHILLA DE 2x20A CON FUSIBLE DE ALAMBRE INTERRUPTOR UNIPOLAR SIMPLE, DOBLE, TRIPLE EN CAJA FºGº SALIDA PARA TELEFONO EXTERNO EN PARED CAJA 100 x 53 x 28 SALIDA PARA TELEFONO INTERNO EN PARED CAJA 100 x 53 x 28 SALIDA PARA TELEFONO PORTERO CAJA DE MADERA 200 x 120 x 120 (mm) TUB. EMPOTRADA EN TECHO Y/O PARED d INDICADO EN T Wh h=1.20 SNPT h=1.20 SNPT h=1.20 SNPT 3 S .S .S(a,b) P SIMBOLOGIA P DESCRIPCION .S(a,b,c) PA TOMACORRIENTE MONOFASICO CON BARRA DE TIERRA DEL TIPO UNIVERSAL Y CUBIERTA PROTECTORA CONTRA LA HUMEDAD TP.E TP.I INTERRUPTOR TERMOMAGNETICO INTERRUPTOR DIFERENCIAL ESPECIFICACIONES TECNICAS LOS CONDUCTORES SERAN DE COBRE DE 99.9% DE CONDUCTIBILIDAD CON AISLAMIENTO PARA 600 VOLTIOS DEL TIPO TW, LOS CALIBRES SE INDICAN EN EL RESPECTIVO. 20mm COMO MINIMO; LAS TUBERIAS SE INSTALARAN SIGUIENDO LA LINEA MAS RECTA POSIBLE LOS CONDUCTORES SERAN TUBOS DE PVC Y CON DIAMETROS SEGUN SE INDICA EN EL PLANO, DE CAJA A CAJA. GALVANIZADO, FABRICADAS POR ESTAMPADO DE PLANCHA DE ESPESOR MINIMO DEL TIPO LAS CAJAS PARA INTERRUPTORES TOMACORRIENTES CENTROS etc. SEARN DEL TIPO DE FIERRO APROPIADO PARA CADA SALIDA. LA CAJA EL MARCO Y LA TAPA CON CHAPA Y LAS BARRAS E INTERRUPTORES, QUE DEBERAN IR EL TABLERO DE DISTRIBUCION ESTARA CONSTITUIDO POR UN GABINETE METALICO FORMADO POR AISLADOS DE TODO EL GABINETE. AZOTEA MEZANINE Caja de 8" x 8" f°g° H= 0.40 s.p.t. Pozo de Tierra Viene de Electronorte Caja de 8" x 8" f°g° H= 0.50 s.p.t. DIAGRAMA GENERAL DE ALIMENTADORES TG-2 TG-3 TG-4 PRIMER PISO - HOSTAL TABLERO GENERAL 2( 2-1x6 mm2+1x2.5 mm2 tw ) .20 mm. d pvc - sel 2( 3-1x10 mm2+1x6 mm2 +1x4 mm2 tw ) .20 mm. d pvc - sel 2( 2-1x6 mm2+1x2.5 mm2 tw ) .20 mm. d pvc - sel 2( 2-1x6 mm2+1x2.5 mm2 tw ) .20 mm. d pvc - sel 2( 2-1x6 mm2+1x2.5 mm2 tw ) .20 mm. d pvc - sel SEGUNDO PISO - HOSTAL TERCER PISO - HOSTAL Wh Medidor TG-1 Caja de 8" x 8" f°g° H= 0.50 s.p.t. Caja de 8" x 8" f°g° H= 0.50 s.p.t. Caja de 8" x 8" f°g° H= 0.50 s.p.t. TG-5 2( 2-1x6 mm2+1x2.5 mm2 tw ) .20 mm. d pvc - sel CUARTO PISO - HOSTAL Caja de 8" x 8" f°g° H= 0.50 s.p.t. ST-1 2( 2-1x6 mm2+1x2.5 mm2 tw ) .20 mm. d pvc - sel DIAGRAMA DE SALIDAS DE TELEFONOS Caja de 10" x 10" f°g° H= 0.50 s.p.t. SEGUNDO PISO - HOSTAL PRIMER PISO - RESTAURANTE d 1" pvc - sel pvc - sel d 3/4" Caja General de Telefono en Recepcion d 1" pvc - sel d 1" pvc - sel TERCER PISO - HOSTAL CUARTO PISO - HOSTAL Caja de 8" x 8" f°g° H= 0.50 s.p.t. Caja de 8" x 8" f°g° H= 0.50 s.p.t. Caja de 8" x 8" f°g° H= 0.50 s.p.t. 1 AZOTEA pvc - sel d 3/4" 1 VIENE DE TELEFONICA pvc - sel d 3/4" RECEPCION pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" Caja de 8" x 8" f°g° H= 0.50 s.p.t. 1 2 3 4 5 6 pvc - sel d 3/4" 7 pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" Caja de 8" x 8" f°g° H= 0.50 s.p.t. 1 2 3 4 5 6 pvc - sel d 3/4" 7 1.80 1.80 1.80 1.80 1.80 TG-6 2( 2-1x6 mm2+1x2.5 mm2 tw ) .20 mm. d pvc - sel Caja de 8" x 8" f°g° H= 0.50 s.p.t. 1.80 pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" Caja de 8" x 8" f°g° H= 0.50 s.p.t. 1 2 3 4 5 6 pvc - sel d 3/4" 7 MEZANINE PLANTA 4to\fArial|b0|i0|c204|p34;. PISO SEGUNDO PISO - HOSTAL PRIMER PISO - HOSTAL d 1" pvc - sel DIAGRAMA DE SALIDAS T.V - CABLE d 1" pvc - sel d 1" pvc - sel TERCER PISO - HOSTAL CUARTO PISO - HOSTAL pvc - sel d 3/4" Caja de 8" x 8" f°g° H= 0.50 s.p.t. Caja de 8" x 8" f°g° H= 0.50 s.p.t. Caja de 8" x 8" f°g° H= 0.50 s.p.t. VIENE DE TEVE - CABLE d 3/4" T.V.C. - RECEPCION pvc - sel d 3/4" pvc - sel d 3/4" pvc - sel pvc - sel d 3/4" T.V.C. - 201 H= 0.50 s.p.t. Caja de 8" x 8" f°g° T.V.C. - 204 T.V.C. - 203 T.V.C. - 202 d 3/4" d 3/4" d 3/4" pvc - sel pvc - sel pvc - sel T.V.C. - 206 T.V.C. - 205 d 3/4" d 3/4" d 3/4" pvc - sel pvc - sel pvc - sel pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" T.V.C. - 305 T.V.C. - 306 T.V.C. - 307 pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" T.V.C. - 302 T.V.C. - 303 T.V.C. - 304 Caja de 8" x 8" f°g° H= 0.50 s.p.t. T.V.C. - 301 d 3/4" pvc - sel pvc - sel d 3/4" T.V.C. - 207 TELEFONO RECEPCION pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" T.V.C. - 405 T.V.C. - 406 T.V.C. - 407 pvc - sel pvc - sel pvc - sel d 3/4" d 3/4" d 3/4" T.V.C. - 402 T.V.C. - 403 T.V.C. - 404 Caja de 8" x 8" f°g° H= 0.50 s.p.t. T.V.C. - 401 d 3/4" pvc - sel T.V.C. Restaurant T.V.C. Restaurant T.V.C. Restaurant T.V.C. Restaurant MEZANINE - HOSTAL Caja de interconexion H= N.P.T + 0.50 PRIMER PISO CUARTO PISO AZOTEA Salida de electronivel para tanque elevado DIAGRAMA DEL SISTEMA ELECTRICO ELECTROBOMBA Viene del tablero de servicios circuito - 2, d 20 mm. pvc - sel 2-1x2.5+1x2.5 mm2 t.w Nivel de electronivel para cisterna CISTERNA Electrobomba 1.00 H.P N.P.T + 0.15 PVC - 20 mm. d 2-1x2.5+1x2.5 mm2 t.w de 4" x 4" - metalica Caja de 4" x 4" f°g° H= N.P.T + 0.50 H= N.P.T + 0.50 Caja de 4" x 4" f°g° H= N.P.T + 0.50 Caja de 4" x 4" f°g° ELEVADO TANQUE Nivel de parada Nivel de arranque Linea de tierra SEGUNDO PISO TERCER PISO H= N.P.T + 0.50 Caja de 4" x 4" f°g° MEZANINE Toma de tierra 3-1x10 mm2 + 1x6 mm2 + 1x4 mm2 t.w 2x32 A ID 40 Llaves termomagneticas ST-1 TG-2 TG-1 TABLERO GENERAL TG-3 30 mm A FASES 3x40 A VIENE DE MEDIDOR TRIFASICO 2-1X6 + 1x2.5 mm2 t.w 25 mm d pvc - sel 2-1X6 + 1x2.5 mm2 t.w 25 mm d pvc - sel 2-1X6 + 1x2.5 mm2 t.w 25 mm d pvc - sel 2-1X6 + 1x2.5 mm2 t.w 25 mm d pvc - sel 2x32 A 2x32 A 2x32 A ID 40 30 mm A ID 40 30 mm A ID 40 30 mm A ID 40 30 mm A TG-4 2-1X6 + 1x2.5 mm2 t.w 25 mm d pvc - sel 2x32 A ID 40 30 mm A NEUTRO PROTECCION Toma de tierra 2-1x6 mm2 + 1x2.5 mm2 t.w Va a Tablero General 2-1X4 mm2+1x2.5 mm2 t.w - 20 mm d pvc - sel - Braquetes 2-1X2.5 mm2 t.w - 20 mm d pvc - sel - Alumbrado 2x20 A 2x20 A 2x15 A ID 40 Llaves termomagneticas C-3 C-2 C-1 DIAGRAMA UNIFILAR TG-1 - PRIMER PISO - RESTAURANTE C-4 C-5 30 mm A 25 mm d PVC - SEL 2x15 A 2x20 A 2x40 A Toma de tierra 2-1x6 mm2 + 1x2.5 mm2 t.w Va a Tablero General 2-1X4 mm2+1x2.5 mm2 t.w - 20 mm d pvc - sel - Thermas 2-1X2.5 mm2 t.w - 20 mm d pvc - sel - Alumbrado 2x30 A 2x20 A 2x15 A ID 40 Llaves termomagneticas C-3 C-2 C-1 DIAGRAMA UNIFILAR TG-6 - AZOTEA C-4 30 mm A 25 mm d PVC - SEL 2x40 A Toma de tierra 2-1x6 mm2 + 1x2.5 mm2 t.w Va a Tablero General 2-1X4 mm2+1x2.5 mm2 t.w - 20 mm d pvc - sel - Tomacorrientes 2-1X2.5 mm2 t.w - 20 mm d pvc - sel - Alumbrado 2x15 A 2x20 A 2x15 A ID 40 Llaves termomagneticas C-3 C-2 C-1 DIAGRAMA UNIFILAR TG-3 = TG-4= TG-5 - SEGUNDO, TERCER, CUARTO PISO - HOSTAL 30 mm A 25 mm d PVC - SEL 2x40 A 2-1X4 mm2+1x2.5 mm2 t.w - 20 mm d pvc - sel - Tomacorrientes 2-1X4 mm2+1x2.5 mm2 t.w - 20 mm d pvc - sel - Tomacorrientes 2x15 A C-4 2x15 A C-5 A / T RESERVA 2-1X2.5 mm2 t.w - 20 mm d pvc - sel - Alumbrado 2-1X4 mm2+1x2.5 mm2 t.w - 20 mm d pvc - sel - Tomacorrientes 2x15 A A / T RESERVA 2.40 0.80 A TIERRA DETALLE DE PUESTA ELECTROLITICO Ø 5/8" x 2.40 m. VARILLA DE COBRE DETALLE - 1 Ø 5/8" x 2.40 m. VARILLA DE COBRE ELECTROLITICO .10 .10 0.15 0.50 TIERRA CERNIDA MEZCLADA CON THORGEL GRAMPA O CONECTOR CABLE DESNUDO Cu.1x10 mm. TUBERÍA PVC Ø 3/4" SAP 0.20 0.10 DETALLE - 1 TAPA DE CONCRETO GRAMPA O CONECTOR Cu. 1x10 mm CABLE DESNUDO ESPECIFICACIONES TECNICAS LOS CONDUCTORES SERAN DE COBRE DE 99.9% DE CONDUCTIBILIDAD CON AISLAMIENTO PARA 600 VOLTIOS DEL TIPO TW, LOS CALIBRES SE INDICAN EN EL RESPECTIVO. 20mm COMO MINIMO; LAS TUBERIAS SE INSTALARAN SIGUIENDO LA LINEA MAS RECTA POSIBLE LOS CONDUCTORES SERAN TUBOS DE PVC Y CON DIAMETROS SEGUN SE INDICA EN EL PLANO, DE CAJA A CAJA. GALVANIZADO, FABRICADAS POR ESTAMPADO DE PLANCHA DE ESPESOR MINIMO DEL TIPO LAS CAJAS PARA INTERRUPTORES TOMACORRIENTES CENTROS etc. SEARN DEL TIPO DE FIERRO APROPIADO PARA CADA SALIDA. LA CAJA EL MARCO Y LA TAPA CON CHAPA Y LAS BARRAS E INTERRUPTORES, QUE DEBERAN IR EL TABLERO DE DISTRIBUCION ESTARA CONSTITUIDO POR UN GABINETE METALICO FORMADO POR AISLADOS DE TODO EL GABINETE. TG-5 2-1X6 + 1x2.5 mm2 t.w 25 mm d pvc - sel 2x32 A ID 40 30 mm A TG-6 2-1X6 + 1x2.5 mm2 t.w 25 mm d pvc - sel 2x32 A ID 40 30 mm A Toma de tierra 2-1x6 mm2 + 1x2.5 mm2 t.w Va a Tablero General 2-1X4 mm2+1x2.5 mm2 t.w - 20 mm d pvc - sel - Tomacorrientes 2x15 A 2x15 A 2x15 A ID 40 Llaves termomagneticas C-3 C-2 C-1 DIAGRAMA UNIFILAR TG-2 - MEZANIME- RECEPCION C-4 C-5 C-6 30 mm A 25 mm d PVC - SEL 2x15 A 2x20 A 2x20 A 2-1X2.5 mm2 t.w - 20 mm d pvc - sel - Aviso Luminoso 2x40 A A / T RESERVA 2-1X2.5 mm2 t.w - 20 mm d pvc - sel - Alumbrado Escalera 2-1X2.5 mm2 t.w - 20 mm d pvc - sel - Alumbrado 2-1X2.5 mm2 t.w - 20 mm d pvc - sel - Timbre 2-1X2.5 mm2+1x2.5 mm2 t.w - 20 mm d pvc - sel - Electrobomba 1 A / T RESERVA C-2 P S a,b C-2 C-3 C-4 RESPONSABLE : PLANO: PROYECTO PROPIETARIO : IE-1 1 / 50 ESCALA: FECHA: LAMINA: INSTALACIONES ELÉCTRICAS RESPONSABLE : PLANO: PROYECTO PROPIETARIO : IE-2 1 / 50 ESCALA: FECHA: LAMINA: INSTALACIONES ELÉCTRICAS RESPONSABLE : PLANO: PROYECTO PROPIETARIO : IE-3 1 / 50 ESCALA: FECHA: LAMINA: INSTALACIONES ELÉCTRICAS RESPONSABLE : PLANO: PROYECTO PROPIETARIO : IE-4 1 / 50 ESCALA: FECHA: LAMINA: INSTALACIONES ELÉTRICAS TP.I 100 x 100 X 37.5 h=.30 SNPT TUBERIA EMPOTRADA EN PISO d INDICADO EN DIAGRAMA UNIFILAR TUB. EMPOTRADA EN PISO d 15mm TELEFONO EXTERNO TUB. EMPOTRADA EN PISO d 15 mm TELEFONO INTERNO TUB. EMPOTRADA EN PISO d 15mm PARA TIMBRE SALIDA DE CALENTADOR CAJA FºGº 100 x 37.5 h=.30 SNPT SALIDA PARA ANTENA TV y/ó CABLE CAJA FºGº 100 x 55 x 28 h=.30 SNPT CAJA DE PASE CUADRADA PARA TELEFONO DE 100 x 100 DE FºGº TOMACORRIENTE TRIFASICO CON P/T 3x30A 220v CAJA FºGº h= .40 SNPT X TV SALIDA PARA ALUMBRADO EN LA PARED MEDIDOR DE KHW PARA SU INSTALACION FºGº 100 x 30 h=2.20 SNPT L E Y E N D A SALIDA PARA ALUMBRADO EN TECHO EN CAJA OCTOGONAL DE 100 x 30 CAJA DE PASE CUADRADA DE 100 x 30 DE FºGº h= .40 SNPT TABLERO DE DISTRIBUCION ELECTRICA h=1.80 SNPT BORDE SUPERIOR TOMACORRIENTE MONOFASICO CON BARRA DE TIERRA DEL TIPO UNIVERSAL SALIDA PARA CAJA DE PASE EN PARED EN CAJA OCTOGONAL DE SALIDA PARA SPOT LIGTH EN CAJA OCTOGONAL DE 100 x 30 DE 15A h= 1.40SNPT 100 x 53 x 28 h=1.20 SNPT POZO DE TIERRA (ver detalle) DIAGRAMA UNIFILAR INTERRUPTOR DE CONMUTACION EN CAJA DE 100 x 43 x 28 h=1.20 SNPT PULSADOR PARA TIMBRE EN CAJA 100 x 53 x 28 h=1.20 SNPT SALIDA PARA MANDO ELÉCTRICO EN PUERTA h=1.20 SNPT TRANSFORMADOR 220v 60 Hz d 20mm PVC-SEL TIMBRE EN CAJA OCTOGONAL FºGº 100 x 55 x 28 h=2.20 SNPT CON INTERRUPTOR DE CUCHILLA DE 2x20A CON FUSIBLE DE ALAMBRE INTERRUPTOR UNIPOLAR SIMPLE, DOBLE, TRIPLE EN CAJA FºGº SALIDA PARA TELEFONO EXTERNO EN PARED CAJA 100 x 53 x 28 SALIDA PARA TELEFONO INTERNO EN PARED CAJA 100 x 53 x 28 SALIDA PARA TELEFONO PORTERO CAJA DE MADERA 200 x 120 x 120 (mm) TUB. EMPOTRADA EN TECHO Y/O PARED d INDICADO EN T Wh h=1.20 SNPT h=1.20 SNPT h=1.20 SNPT 3 S .S .S(a,b) P SIMBOLOGIA P DESCRIPCION .S(a,b,c) PA TOMACORRIENTE MONOFASICO CON BARRA DE TIERRA DEL TIPO UNIVERSAL Y CUBIERTA PROTECTORA CONTRA LA HUMEDAD TP.E TP.I INTERRUPTOR TERMOMAGNETICO INTERRUPTOR DIFERENCIAL 100 x 100 X 37.5 h=.30 SNPT TUBERIA EMPOTRADA EN PISO d INDICADO EN DIAGRAMA UNIFILAR TUB. EMPOTRADA EN PISO d 15mm TELEFONO EXTERNO TUB. EMPOTRADA EN PISO d 15 mm TELEFONO INTERNO TUB. EMPOTRADA EN PISO d 15mm PARA TIMBRE SALIDA DE CALENTADOR CAJA FºGº 100 x 37.5 h=.30 SNPT SALIDA PARA ANTENA TV y/ó CABLE CAJA FºGº 100 x 55 x 28 h=.30 SNPT CAJA DE PASE CUADRADA PARA TELEFONO DE 100 x 100 DE FºGº TOMACORRIENTE TRIFASICO CON P/T 3x30A 220v CAJA FºGº h= .40 SNPT X TV SALIDA PARA ALUMBRADO EN LA PARED MEDIDOR DE KHW PARA SU INSTALACION FºGº 100 x 30 h=2.20 SNPT L E Y E N D A SALIDA PARA ALUMBRADO EN TECHO EN CAJA OCTOGONAL DE 100 x 30 CAJA DE PASE CUADRADA DE 100 x 30 DE FºGº h= .40 SNPT TABLERO DE DISTRIBUCION ELECTRICA h=1.80 SNPT BORDE SUPERIOR TOMACORRIENTE MONOFASICO CON BARRA DE TIERRA DEL TIPO UNIVERSAL SALIDA PARA CAJA DE PASE EN PARED EN CAJA OCTOGONAL DE SALIDA PARA SPOT LIGTH EN CAJA OCTOGONAL DE 100 x 30 DE 15A h= 1.40SNPT 100 x 53 x 28 h=1.20 SNPT POZO DE TIERRA (ver detalle) DIAGRAMA UNIFILAR INTERRUPTOR DE CONMUTACION EN CAJA DE 100 x 43 x 28 h=1.20 SNPT PULSADOR PARA TIMBRE EN CAJA 100 x 53 x 28 h=1.20 SNPT SALIDA PARA MANDO ELÉCTRICO EN PUERTA h=1.20 SNPT TRANSFORMADOR 220v 60 Hz d 20mm PVC-SEL TIMBRE EN CAJA OCTOGONAL FºGº 100 x 55 x 28 h=2.20 SNPT CON INTERRUPTOR DE CUCHILLA DE 2x20A CON FUSIBLE DE ALAMBRE INTERRUPTOR UNIPOLAR SIMPLE, DOBLE, TRIPLE EN CAJA FºGº SALIDA PARA TELEFONO EXTERNO EN PARED CAJA 100 x 53 x 28 SALIDA PARA TELEFONO INTERNO EN PARED CAJA 100 x 53 x 28 SALIDA PARA TELEFONO PORTERO CAJA DE MADERA 200 x 120 x 120 (mm) TUB. EMPOTRADA EN TECHO Y/O PARED d INDICADO EN T Wh h=1.20 SNPT h=1.20 SNPT h=1.20 SNPT 3 S .S .S(a,b) P SIMBOLOGIA P DESCRIPCION .S(a,b,c) PA TOMACORRIENTE MONOFASICO CON BARRA DE TIERRA DEL TIPO UNIVERSAL Y CUBIERTA PROTECTORA CONTRA LA HUMEDAD TP.E TP.I INTERRUPTOR TERMOMAGNETICO INTERRUPTOR DIFERENCIAL 100 x 100 X 37.5 h=.30 SNPT TUBERIA EMPOTRADA EN PISO d INDICADO EN DIAGRAMA UNIFILAR TUB. EMPOTRADA EN PISO d 15mm TELEFONO EXTERNO TUB. EMPOTRADA EN PISO d 15 mm TELEFONO INTERNO TUB. EMPOTRADA EN PISO d 15mm PARA TIMBRE SALIDA DE CALENTADOR CAJA FºGº 100 x 37.5 h=.30 SNPT SALIDA PARA ANTENA TV y/ó CABLE CAJA FºGº 100 x 55 x 28 h=.30 SNPT CAJA DE PASE CUADRADA PARA TELEFONO DE 100 x 100 DE FºGº TOMACORRIENTE TRIFASICO CON P/T 3x30A 220v CAJA FºGº h= .40 SNPT X TV SALIDA PARA ALUMBRADO EN LA PARED MEDIDOR DE KHW PARA SU INSTALACION FºGº 100 x 30 h=2.20 SNPT L E Y E N D A SALIDA PARA ALUMBRADO EN TECHO EN CAJA OCTOGONAL DE 100 x 30 CAJA DE PASE CUADRADA DE 100 x 30 DE FºGº h= .40 SNPT TABLERO DE DISTRIBUCION ELECTRICA h=1.80 SNPT BORDE SUPERIOR TOMACORRIENTE MONOFASICO CON BARRA DE TIERRA DEL TIPO UNIVERSAL SALIDA PARA CAJA DE PASE EN PARED EN CAJA OCTOGONAL DE SALIDA PARA SPOT LIGTH EN CAJA OCTOGONAL DE 100 x 30 DE 15A h= 1.40SNPT 100 x 53 x 28 h=1.20 SNPT POZO DE TIERRA (ver detalle) DIAGRAMA UNIFILAR INTERRUPTOR DE CONMUTACION EN CAJA DE 100 x 43 x 28 h=1.20 SNPT PULSADOR PARA TIMBRE EN CAJA 100 x 53 x 28 h=1.20 SNPT SALIDA PARA MANDO ELÉCTRICO EN PUERTA h=1.20 SNPT TRANSFORMADOR 220v 60 Hz d 20mm PVC-SEL TIMBRE EN CAJA OCTOGONAL FºGº 100 x 55 x 28 h=2.20 SNPT CON INTERRUPTOR DE CUCHILLA DE 2x20A CON FUSIBLE DE ALAMBRE INTERRUPTOR UNIPOLAR SIMPLE, DOBLE, TRIPLE EN CAJA FºGº SALIDA PARA TELEFONO EXTERNO EN PARED CAJA 100 x 53 x 28 SALIDA PARA TELEFONO INTERNO EN PARED CAJA 100 x 53 x 28 SALIDA PARA TELEFONO PORTERO CAJA DE MADERA 200 x 120 x 120 (mm) TUB. EMPOTRADA EN TECHO Y/O PARED d INDICADO EN T Wh h=1.20 SNPT h=1.20 SNPT h=1.20 SNPT 3 S .S .S(a,b) P SIMBOLOGIA P DESCRIPCION .S(a,b,c) PA TOMACORRIENTE MONOFASICO CON BARRA DE TIERRA DEL TIPO UNIVERSAL Y CUBIERTA PROTECTORA CONTRA LA HUMEDAD TP.E TP.I INTERRUPTOR TERMOMAGNETICO INTERRUPTOR DIFERENCIAL TP.I TP.I TP.I TP.I "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" "HOSTAL DOS ESTRELLAS" Sube d3/4" PVC - SEL Salida para Automaticos de T. Elevado H= N.P.T + 0.50 Caja de 4" x 4" f°g° Sube d3/4" PVC - SEL Salida para Automaticos de T. Elevado H= N.P.T + 0.50 Caja de 4" x 4" f°g° Sube d3/4" PVC - SEL Salida para Automaticos de T. Elevado H= N.P.T + 0.50 Caja de 4" x 4" f°g° Sube d3/4" PVC - SEL Salida para Automaticos de T. Elevado H= N.P.T + 0.50 Caja de 4" x 4" f°g° H= 0.50 s.p.t. Caja de 8" x 8" f°g° Sube alimentador d1" PVC - SEL a tablero TG2 de Recepción Hostal H= 0.50 s.p.t. Caja de 8" x 8" f°g° Llega a TG-3,4 y Sube alimentador d1" PVC - SEL a tableros TG-5 Hostal H= 0.50 s.p.t. Caja de 8" x 8" f°g° Llega TG-5 y Sube alimentador d1" PVC - SEL a tableros TG-6 Hostal H= 0.50 s.p.t. Caja de 8" x 8" f°g° Llega alimentador d1" PVC - SEL a tablero TG-6 H= 0.50 s.p.t. Caja de 8" x 8" f°g° H= 0.50 s.p.t. Caja de 8" x 8" f°g° Timbre de Hostal Sube d 3/4" PVC - SEL Timbre de Hostal Llega y Sube d1 1/4" PVC - SEL Salida T.V.C a hostal H= 0.50 s.p.t. Caja de 6" x 6" f°g° TV TV P P TV P P TV TV TV TV TV TP.I TP.I TP.I TP.I TP.I TP.I TP.I C-5 C-2 d1" d1" d1" d 1" d 1" d 1" Baja montante 1 a 4to Piso Llega montante 1 a 4to Piso d3/4" PVC - SAP y Baja d 3/4" a 3ro y 2do Piso d3/4" PVC - SAP Llega montante 1 a 2do y 3er Piso d3/4" PVC - SAP y Baja d 3/4" a mezanine Llega montante 1 a Mezanine d3/4" PVC - SAP y Baja d 3/4" a 1er piso Llega montante 1 a 1er piso d3/4" PVC - SAP Baja montante 1 a 4to Piso d3/4" PVC - SAP Baja montante 2 a Azotea d3/4" PVC - SAP Llega montante 2 a Azotea d3/4" PVC - SAP y Baja d 3/4" a 4to Piso Llega montante 2 a 4to piso d3/4" PVC - SAP y Baja d 3/4" a 3er y 2do Piso Llega montante 2 a 3ro y 2do piso d3/4" PVC - SAP Baja montante 3 a Azotea d3/4" PVC - SAP Llega montante 3 a Azotea d3/4" PVC - SAP y Baja d 3/4" a 4to Piso Llega montante 3 a 4to piso d3/4" PVC - SAP y Baja d 3/4" a 3er y 2do Piso Llega montante 3 a 3ro y 2do piso d3/4" PVC - SAP Baja montante 4 a 4to piso d3/4" PVC - SAP Baja montante 4 a 4to piso d3/4" PVC - SAP Llega montante 4 a 4to piso d3/4" PVC - SAP y Baja d 3/4" a 3er y 2do Piso Llega montante 4 a 3ro y 2do piso d3/4" PVC - SAP Baja montante 5 a 4to piso d3/4" PVC - SAP Baja montante 5 a 4to piso d3/4" PVC - SAP Llega montante 5 a 4to piso d3/4" PVC - SAP Baja montante 6 a 4to piso d3/4" PVC - SAP Baja montante 6 a 4to piso d3/4" PVC - SAP Llega montante 6 a 4to piso d3/4" PVC - SAP y Baja d 3/4" a 3er y 2do Piso Llega montante 6 a 3ro y 2do piso d3/4" PVC - SAP Llega montante 5 a 3ro y 2do piso d3/4" PVC - SAP S= 2 % d6" pvc - sap S= 2 % d6" pvc - sap S= 2 % d4" pvc - sap S= 2 % d4" pvc - sap S= 2 % d4" pvc - sap S= 2 % d4" pvc - sap S-2" S-2" d2" d2" d2" d2" d2" d2" S= 2 % d6" pvc - sap d 3" PVC - SAP BAJA DESAGUE PLUVIAL d 3" PVC - SAP BAJA DESAGUE PLUVIAL d 3" PVC - SAP BAJA DESAGUE PLUVIAL d 3" PVC - SAP BAJA DESAGUE PLUVIAL d2" d2" R-4" S-2" d2" d2" d2" d4" R-4" S-2" d4" d4" d4" d4" S-2" S-2" S-2" S-2" S-2" S-2" R-4" R-4" d4" d4" d2" d2" d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION d 2" PVC - SAP SUBE VENTILACION PA PA PA Pulsor de Timbre 80 X 70CMS PLOTEAR EN ESCALA 1/50 80 X 70CMS PLOTEAR EN ESCALA 1/50 80 X 70CMS PLOTEAR EN ESCALA 1/50 105 X 60CMS PLOTEAR EN ESCALA 1/50 100 X 65CMS PLOTEAR EN ESCALA 1/50 100 X 65CMS PLOTEAR EN ESCALA 1/50 100 X 65CMS PLOTEAR EN ESCALA 1/50 100 X 65CMS PLOTEAR EN ESCALA 1/50 100 X 65CMS PLOTEAR EN ESCALA 1/50 100 X 65CMS PLOTEAR EN ESCALA 1/50 100 X 65CMS PLOTEAR EN ESCALA 1/50 100 X 65CMS PLOTEAR EN ESCALA 1/50 Ver detalle Toma de tierra Toma de tierra Ver detalle TP.I TP.I TV Subterranea - alternativa A Viene de Electronorte Aerea - alternativa "B" Viene de Telefonica Aerea - alternativa "B" Subterranea - alternativa "A" Subterranea - alternativa "A" Viene de Telefonica Aerea - alternativa "B" TH TH TH N.T. + 0.15 .60 x .30 N.F. - 0.53 Caja de Registro R-4" R-4" R-4" R-4" AL COLECTOR PUBLICO N.F. - 0.15 PAVIMENTO EVACUA A VIA PUBLICA R-4" R-4" d3" N.T. + 0.15 .60 x .30 N.F. - 0.64 Caja de Registro N.T. + 0.15 .60 x .30 N.F. - 0.80 Caja de Registro POSO TUBULAR EXISTENTE A TANQUE ELEVADO SUBE IMPULSION d 1 " A TANQUE ELEVADO SUBE IMPULSION d 1 " ELECTROBOMBA Nº 2 pot. 1HP ELECTROBOMBA Nº 1 pot. 1HP P Sube d3/4" PVC - SEL Salida para Automaticos de T. Elevado P Sube d3/4" PVC - SEL Salida para Automaticos de T. Elevado C-6 Caja 8"x8" fºGº H= 0.50 s.p.t Caja 8"x8" fºGº H= 0.50 s.p.t S 2x20 A C-3 2-1X2.5 mm2+1x2.5 mm2 t.w - 20 mm d pvc - sel - Electrobomba 2 CIMENTACION C-3 C-3 C-1' C-1' C-1' C-4 C-4 C-4 C-4 C-1' C-1' C-1' C-1 C-1 C-6 C-6 C-2 C-5 C-5 C-4 C-4 VC - 1 VC - 2 VC - 2 VC - 3 VC - 3 VC - 4 VC - 4 VC - 3 VC - 3 Z-2 Z-4 Z-4 Z-2 Z-1 Z-4 Z-5 VC - 5 VC - 5 VC - 5 VC - 5 VC - 5 VC - 5 VC - 5 VC - 5 VC - 5 VC - 5 A A A A 4 A A A A A A A A C C 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 5 5 F D C B A E F 5 A 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 VC - 6 VC - 6 C-6 C-5 DE CIMENTACION ESPECIFICACIONES TECNICAS \W5.15464; 2 - UNIDAD DE ALBAÑILERIA HECHA A MAQUINA f 'm=35 Kg/cm - MORTERO DE CEMENTO: 1:5 \W5.15464; 2 \W5.15464; 2 \W5.15464; qa = 0.80 Kg/cm \W5.15464; fy = 4200 Kg/cm \W5.15464; 2 - ZAPATAS ARMADAS, VIGAS DE CIMENTACION COLUMNAS, ESCALERAS: f 'c=210 Kg/cm - CIMIENTO CORRIDO: 1/10+30% PIEDRA DE 6" max. - SOBRECIMIENTOS: 1/8+25% PIEDRA DE 4" max. CONCRETO : ALBAÑILERIA : RECUBRIMIENTOS : ACERO : TERRENO : - LOSAS Y ESCALERA 2.00 cm - CIMIENTOS Y ELEMENTOS DE CIMENTACION VACEADOS DIRECTAMENTE SOBRE EL TERRENO 7.00 cm - COLUMNAS, ZAPATAS SOBRE SOLADO Y ELEMENTOS DE CIMENTACION ENCOFRADOS 4.00 cm ESCALA 1/50 RESPONSABLE : PLANO: PROYECTO PROPIETARIO : E-1 1 / 50 ESCALA: FECHA: LAMINA: CIMENTACIÓN "HOSTAL DOS ESTRELLAS" 100 X 70CMS PLOTEAR EN ESCALA 1/50 Z-5 Z-4 Z-3 Z-3 Z-1 Z-1 Z-1 Z-1 Z-1 Z-1 Z-1 VC - 5 VC - 5 VC - 2 VC - 2 Z-1 2.50 x 1.50 H= 0.45 1er CUADRO DE ZAPATAS PISO Y MEZANINE Z-5 Z-1 Z-2 Z-3 Z-4 Z-2 2.50 x 1.30 H= 0.45 Z-3 1.50 x 1.50 H= 0.45 Z-4 1.50 x 1.20 H= 0.45 Z-5 1.20 x 1.20 H= 0.45 C-2 C-1 C-4 C-5 d .30 6 d 3/4" 1er CUADRO DE COLUMNAS PISO .30 X .30 .25 X .25 ESTRIBOS d 3/8" 1@ .05 - 6@ .10 - 2@.15 Resto @ .20 4 d 3/4" + 2d 5/8" C-3 4 d 5/8" .25 X .25 C-6 .25 X .25 5 5 .30 5 5 5 3ro y PISO Y MEZANINE 5 5 5 5 5 5 .30 X .30 6 d 3/4" .30 X .30 6d 5/8" 4 d 5/8" + 2d 1/2" .25 X .25 4 d 5/8" 4 d 5/8" VIGA DE CIMENTACION VC - 1 (.30X.80) 1 1 F A 2 d1/2" 3 d5/8" 3 d5/8" d 3/8" 1@ .05 - 8@ .10 - 3@0.15 Resto @ .20 CORTE 1 - 1 3 d5/8" 3 d5/8" 5 5 ESC. 1/25 ESC. 1/25 2 d1/2" VIGA DE CIMENTACION VC - 2 (.30X.80) 2 2 F A 2 d1/2" 3 d5/8" 3 d5/8" CORTE 2 - 2 3 d5/8" 3 d5/8" 5 5 ESC. 1/25 ESC. 1/25 2 d1/2" d 3/8" 1@ .05 - 8@ .10 - 3@0.15 Resto @ .20 2 d3/4" 2 d5/8" 2 d5/8" 2' 2' 2' 2' CORTE 2' - 2' 3 d5/8" 5 d5/8" 5 5 ESC. 1/25 2 d1/2" 2 d3/4" VIGA DE CIMENTACION VC - 3 (.25X.35) 3 3 3 3 A 3 d5/8" 3 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" d 3/8" 1@ .05 - 5@ .10 - 2@ .15 Resto @ .20 B E A 3 d5/8" CORTE 3 - 3 2 d5/8" 3 d5/8" 5 5 ESC. 1/25 ESC. 1/25 d 3/8" 1@ .05 - 5@ .10 - 2@ .15 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 - 2@ .15 Resto @ .20 VIGA DE CIMENTACION VC - 4 (.25X.35) 4 4 4 4 A 2 d5/8"+1d1/2 2 d5/8"+1d1/2 2 d5/8" 2 d5/8" 2 d5/8" d 3/8" 1@ .05 - 5@ .10 - 2@ .15 Resto @ .20 B E A CORTE 4 - 4 2 d5/8" 2 d5/8" 5 5 ESC. 1/25 ESC. 1/25 d 3/8" 1@ .05 - 5@ .10 - 2@ .15 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 - 2@ .15 Resto @ .20 2 d5/8"+1d1/2 1 d1/2" SOLADO fc=100 Kg/cm CEMENTO HORMIGON 1:12 d1/2"@.20 N. EXC -1.40 5 5 5 CONCRETO F'C 210 kg/cm2 4 d5/8" +2d1/2" d 3/8" 1@ .05 - 5@ .10 Resto @ .20 5 5 VIGA DE CIMENTACION VC - 5 (.25X.35) ESC. 1/25 CORTE A - A ESC. 1:20 5 5 N. EXC -0.65 5 N.PT. 0.15 5 5 5 .30 X .15 6 d1/2" 5 5 .25 X .25 5 5 d 3/8" 1@ .05 - 6@ .10 - 3@.15 Resto @ .20 d 1/4" 1@ .05 - 6@ .10 - 4@.15 Resto @ .20 2do PISO 4to ESC. 1:20 ZAPATA TIPICA N.T ± 0.00 SOLADO fc=100 Kg/cm CEMENTO HORMIGON 1:12 ARENILLA COMPACTADA d1/2"@.20 VC - 3 N.PT. 0.15 5 N. EXC -1.40 5 5 5 5 CONCRETO F'C 210 kg/cm2 5 V A C I O V A C I O SEGUNDO ALIGERADO VP- 303 VP- 303 VP- 303 VP- 302 VP- 302 VP- 302 VP- 301 VP- 301 VP- 301 VP- 301 VP- 301 VP- 301 VP- 300 VP- 300 VA- 2 VA- 2 VA- 2 VS- 307 VS- 307 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1d1/2" 1d1/2" 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 V A C I O ESCALERA VA- 2 VA- 1 V A C I O V A C I O VS- 305 VP- 302 VP- 302 VP- 302 VP- 301 VP- 301 VP- 301 VP- 301 VP- 301 VP- 301 VP- 304 VP- 300 VP- 300 VA- 2 VA- 2 VA- 2 VS- 307 VS- 307 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1d1/2" 1d1/2" 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 V A C I O ESCALERA VA- 2 VA- 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 5 5 F D C B A E F A 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F PATIO ALIGERADO MEZZANINE VP- 103 VP- 103 VP- 103 VP- 101 VP- 101 VP- 101 VP- 101 VP- 101 VP- 101 VA 5 5 5 5 5 5 5 5 5 5 5 5 VS- 105 1d1/2" 1d1/2" VS- 107 VS- 107 5 5 VA- 1 VA- 2 VS- 106 VACIO SOBRE VS- 105 VP- 103 VP- 103 VP- 103 VP- 102 VP- 101 VP- 101 VP- 101 VP- 101 VP- 101 VP- 101 VA- 2 VP- 104 5 5 5 5 5 5 1d3/8" 5 5 5 5 5 5 VS- 105 1d1/2" 1d1/2" VS- 107 VS- 107 5 5 VA- 1 VA- 2 VS- 106 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 5 5 F D C B A E F 5 A 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F V A C I O PRIMER ALIGERADO VP- 203 VP- 203 VP- 203 VP- 202 VP- 202 VP- 202 VP- 201 VP- 201 VP- 201 VP- 201 VP- 201 VP- 201 VP- 200 VA- 2 VS- 205 VP- 200 VS- 207 VS- 207 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 V A C I O ESCALERA VA- 1 V A C I O VS- 205 VP- 203 VP- 203 VP- 203 VP- 202 VP- 202 VP- 202 VP- 201 VP- 201 VP- 201 VP- 201 VP- 201 VP- 201 VP- 200 VA- 2 VS- 205 VP- 204 VP- 200 VS- 207 VS- 207 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 V A C I O ESCALERA VA- 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 5 5 F D C B A E F 5 A 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F 5 VACIO SOBRE ESCALERA VACIO SOBRE ESCALERA VACIO V A C I O V A C I O T T W W ver detalle D-2 Pórtico de concreto (lámina E-3) ver detalle D-1 Pórtico de concreto (lámina E-3) RESPONSABLE : PLANO: PROYECTO PROPIETARIO : E-2 1 / 50 ESCALA: FECHA: LAMINA: PLANO DE ALIGERADO ESC. 150 ESC. 150 ESC. 150 "HOSTAL DOS ESTRELLAS" 100 X 70CMS PLOTEAR EN ESCALA 1/50 ACERO DE TEMPERATURA = d1/4"@ 0.25 0.40 CORTE TIPICO DE LOSA ALIGERADA 0.30 0.20 0.40 0.40 0.10 0.10 0.30 0.10 0.30 .05 ESC. 1:10 0.15 0.10 ESPECIFICACIONES TECNICAS DE ALIGERADO - \fArial|b0|i0|c0|p34;VIGAS, LOSA ALIGERADA = 210Kg/cm CONCRETO : - fy = 4200 Kg/cm ACERO : - \fArial|b0|i0|c0|p34;\H1.25x;VIGAS = 4 cm RECUBRIMIENTOS : - \fArial|b0|i0|c0|p34;\H1.25x;DINTELES, LOSA ALIGERADA, VIGAS CHATAS Y LOSAS = 2.5 cm - ESCALERAS = 300 Kg/m - ALIGERADO = 300 Kg/m S / C : - AZOTEA = 200 Kg/m \W5.15464; 2 \W5.15464; 2 \W5.15464; 2 \W5.15464; 2 \W5.15464; 2 100 X 70CMS PLOTEAR EN ESCALA 1/50 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" VP- 102 VP- 102 VS- 105 VS- 105 VS- 105 VS- 105 VS- 105 VS- 105 VS- 105 VS- 105 VS- 105 VS- 105 VS- 105 VA- 2 VA- 2 V A C I O V A C I O TERCER y CUARTO ALIGERADO VS- 405 VS- 405 VP- 403 VP- 403 VP- 403 VP- 402 VP- 402 VP- 402 VP- 401 VP- 401 VP- 401 VP- 401 VP- 401 VP- 401 VP- 400 VP- 400 VS- 407 VS- 407 1d1/2" 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 V A C I O ESCALERA VA- 2 VA- 2 VA- 2 VA- 2 VS- 405 VA- 1 VA- 1 VA- 1 V A C I O V A C I O VP- 401 VP- 401 VP- 401 VP- 401 VP- 400 VS- 405 VP- 404 VP- 404 VP- 400 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 VA- 1 VA- 1 VA- 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 5 5 F D C B A E F 5 A 1 2 3 4 6 7 8 5 8 7 6 5 4 3 2 1 F D C A B A E F V A C I O V A C I O VP- 601 VP- 601 VP- 601 VP- 601 VP- 601 VP- 601 1d1/2" 5 5 5 5 5 5 5 5 5 1d1/2" 1d1/2" 5 5 5 5 5 5 5 5 5 5 5 5 V A C I O ESCALERA VA- 2 VA- 2 VA- 2 VA- 2 V A C I O V A C I O VS- 605 VP- 601 VP- 601 VP- 601 VP- 601 VP- 601 VP- 601 VS- 605 VP- 604 VP- 604 5 5 5 5 5 5 5 5 5 5 1d1/2" 1d1/2" 5 5 5 5 5 5 5 5 5 5 5 5 V A C I O ESCALERA VA- 2 VA- 2 VA- 2 VA- 2 DETALLES DE PLACA DE FACHADA a a a a a a a a a a a a a a a a b b b b CORTE a - a 5 5 d 3/8" @ .20 d 3/8" @ .20 VIGA VP 200 5 5 5 5 d 3/8" @ .20 d 3/8" @ .20 4 d 3/8" 4 d 3/8" d1/4" @ .15 d1/4" @ .15 CORTE b - b 5 5 5 5 5 5 VARIABLE 5 5 5 5 5 VIGA VP 200 VIGA VP 300 d 3/8" @ .20 d 3/8" @ .20 5 d 3/8" @ .20 d 3/8" @ .20 CORTE W - W CORTE T - T 5 5 5 5 5 VIGA VP 200 d 3/8" @ .25 DETALLE D - 1 5 5 5 5 5 VIGA VP 100 d 3/8" @ .20 d 3/8" d 1/2" @ .20 d 3/8" @ .20 d 3/8" @ .20 5 5 5 .40 5 4 d 3/8" d 3/8" VIGA VP 200 d 3/8"@.20 CORTE P - P 4 d 3/8" 5 P P d 3/8"@.20 6 d 1/2" d 3/8"@.15 d 3/8"@.20 DETALLE D - 2 CORTE Q - Q d 3/8"@.15 6d 1/2" d 3/8"@.15 5 5 5 5 5 5 Q Q 5 5 5 5 5 V A C I O V A C I O 5 5 5 5 5 5 5 5 5 6 4 3 6 4 3 5 5 5 5 5 5 5 5 5 5 5 5 5 3 4 6 5 3 4 6 5 ALIGERADO AZOTEA (Pórtico de Ingreso) (Pórtico de Ingreso Hotel) RESPONSABLE : PLANO: PROYECTO PROPIETARIO : E-3 1 / 50 ESCALA: FECHA: LAMINA: 4º y 5º ALIGERADO Y DETALLES ESTRUCTURALES ESC. 1/20 ESC. 1/20 ESC. 1/20 ESC. 1/20 ESC. 1/20 ESC. 1/20 ESC. 1/20 ESC. 1/20 ESC. 1/20 5 5 5 5 5 5 5 5 ESC. 150 ESC. 150 "HOSTAL DOS ESTRELLAS" 100 X 70CMS PLOTEAR EN ESCALA 1/50 VA- 2 VA- 2 VP- 204 VP- 304 VS- 205 VS- 205 VS- 205 VS- 205 VS- 205 VS- 205 VS- 205 VS- 205 VS- 205 VS- 205 VS- 205 VS- 305 VS- 305 VS- 305 VS- 305 VS- 305 VS- 305 VS- 305 VS- 305 VS- 305 VS- 305 VS- 305 VS- 605 VS- 605 VS- 605 VS- 605 VS- 405 VS- 405 VS- 405 VS- 405 VS- 405 VS- 405 VS- 405 VS- 405 VS- 405 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" 1d3/8" VIGA VP-101 = 201= 301=401=501 (.30 X .60) 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" d 3/8" 1@ .05 - 8@ .10 - 3@.15 Resto @ .20 A F 3 3 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 4 4 3 d3/4" 3 d3/4" 3 d5/8" 3 d5/8" A F ESC. 1:25 3 d3/4" 2 d5/8" CORTE 3 - 3 5 5 ESC. 1:25 3 d5/8" 3 d3/4" 4 4 4 d5/8" CORTE 4 - 4 5 5 ESC. 1:25 3 d5/8" 3 d3/4" VIGA VP-102 = 202= 302=402 (.25 X .30) 2 d5/8" 2 d5/8" A F 5 5 2 d5/8" 2 d5/8" 1 d1/2" 6 6 2 d5/8" 2 d5/8" A F ESC. 1:25 2 d5/8" 2 d5/8" CORTE 5 - 5 5 5 ESC. 1:25 2 d5/8" 2 d1/2" 6 6 2 d5/8" 2 d5/8" 2 d1/2" 1 d1/2" d 3/8" 1@ .05 - 5@ .10 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 Resto @ .20 2 d1/2" 2 d1/2" 2 d5/8" CORTE 6 - 6 5 5 ESC. 1:25 2 d5/8" 2 d1/2" B E VIGA VP-103 = 203= 303=403=503 (.25 X .30) 2 d5/8" 2 d5/8" A F 2 d5/8" 2 d5/8" 2 d5/8"+1d1/2" A F ESC. 1:25 2 d5/8" CORTE 7 - 7 5 5 ESC. 1:25 2 d5/8" 2 d1/2" 7 7 2 d5/8" 2 d5/8" d 3/8" 1@ .05 - 5@ .10 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 Resto @ .20 B E 2 d5/8"+1d1/2" 2 d5/8"+1d1/2" 7 7 7 7 2 d1/2" 2 d1/2" d 1/4" @ 0.15 CORTE A - A 5 5 ESC. 1:25 3 d1/2" 3 d1/2" VIGA VP-104 (.25 X .30) 2 d5/8" 2 d5/8" d 3/8" 1@ .05 - 5@ .10 Resto @ .20 2 d5/8" 2 d5/8" 8 2 d5/8" CORTE 15 - 15 2 d5/8" 2 d5/8" 6 5 4 3 2 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" d 3/8" 1@ .05 - 5@ .10 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 Resto @ .20 d 3/8" 1@ .05 - 5@ .10 Resto @ .20 7 VIGA VS-105 = 204= 304=404=504 =604 (.25 X .30) 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 8 2 d5/8" 8 6 5 4 3 2 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 7 5 5 ESC. 1:25 8 8 8 8 8 8 8 8 8 5 5 5 5 5 5 5 5 5 5 5 U U ESTRUCTURA DE TAPA CISTERNA ESC. 1:25 1d3/8"@.15 1d3/8"@.15 1d3/8"@.15 1d3/8"@.15 1d3/8"@.15 1d3/8"@.15 5 5 5 5 5 5 1d3/8"@.15 1d3/8"@.15 1d3/8"@.15 1d3/8"@.15 1d3/8"@.15 1d3/8"@.15 5 5 U U ESTRUCTURA DE FONDO CISTERNA ESC. 1:25 1d1/2"@.15 1d1/2"@.15 d3/8"@.15 d3/8"@.15 d1/2"@.15 5 5 5 5 5 5 5 5 5 5 5 5 5 CORTE U - U ESC. 1:25 d1/2"@.15 d1/2"@.15 d3/8"@.15 d1/2"@.15 d3/8"@.15 d3/8"@.15 d1/2"@.15 d3/8"@.15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 tapa 3 d1/2" d 1/4" 1@ .05 - 4@ .10 Resto @ .20 d 1/4" 1@ .05 - 4@ .10 Resto @ .20 d 1/4" 1@ .05 - 4@ .10 Resto @ .20 VIGA VA VIGA VA-1 VIGA VA-2 3 d1/2" 3 d1/2" 3 d1/2" 4 d1/2" 3 d1/2" d 1/4" 1@ .05 - 4@ .10 Resto @ .20 d 1/4" 1@ .05 - 4@ .10 Resto @ .20 d 1/4" 1@ .05 - 4@ .10 Resto @ .20 VIGA VA VIGA VA-1 VIGA VA-2 5 5 5 5 5 5 ESC. 1:25 ESC. 1:25 ESC. 1:25 8 CORTE 19 - 19 3 d1/2" 19 19 3 d1/2" 3 d1/2" d 3/8" 1@ .05 - 5@ .15 Resto @ .20 7 VIGA VS-107 = 207= 307=407 (.25 X .30) 8 CORTE 19 - 19 3 d1/2" 19 19 3 d1/2" 3 d1/2" d 3/8" 1@ .05 - 5@ .15 Resto @ .20 7 5 5 ESC. 1:25 ESC. 1:25 2 1 8 7 6 5 4 3 d3/8" @ 0.20 d1/2"@ 0.15 d3/8" @ 0.15 d3/8" @ 0.15 d3/8" @ 0.15 d3/8"@ 0.15 e = 0.15 PRIMER TRAMO PASOS 1-8 5 d1/2"@0.15 13 d3/8" @0.20 d3/8"@0.15 5 0.15 14 12 11 10 9 5 SEGUNDOTRAMO ESC. 1:20 15 16 TIPICO 8 MEZANINE d3/8"@0.15 d1/2"@0.15 d3/8" @0.20 d3/8"@0.15 ESC. 1:20 ESCALERA Nº 2 RESTAURANTE RESPONSABLE : PLANO: PROYECTO PROPIETARIO : E-4 INDICADA ESCALA: FECHA: LAMINA: DETALLES DE VIGAS, ESCALERAS 5 5 5 "HOSTAL DOS ESTRELLAS" 0.50 2 1 10 9 8 7 6 5 4 3 d3/8" @ 0.20 d1/2"@ 0.15 d1/2" @ 0.15 d3/8" @ 0.15 d3/8" @ 0.15 2d5/8" 2d5/8" d1/2"@ 0.15 e = 0.15 d 3/8" @ .0.15 PRIMER TRAMO PASOS 1-10 5 5 15 d3/8" @0.15 d3/8"@0.15 d1/2"@ 0.15 5 d1/2"@0.15 16 14 13 12 11 5 SEGUNDO TRAMO PASOS 10-16 ESC. 1:20 d3/8"@0.15 10 d1/2"@0.15 d1/2"@0.15 VIGA VA-2 d 3/8" @ .0.15 2d5/8" 2d5/8" e = 0.15 MEZANINE 5 0.50 21 d3/8" @0.15 d1/2"@0.15 22 20 19 18 17 5 TERCER TRAMO PASOS 16-22 ESC. 1:20 16 d1/2"@0.15 d1/2"@0.15 e = 0.15 MEZANINE DESCANSO 5 0.50 d1/2"@0.15 26 d3/8" @0.20 d1/2"@0.15 5 0.15 27 25 24 23 22 5 CUARTO TRAMO ESC. 1:20 28 29 TIPICO 21 SEGUNDO PISO d3/8"@0.15 d1/2"@0.15 d3/8" @0.20 d1/2"@0.15 5 0.50 5 5 5 CIMENTACION 2 d1/4" @ 3 HILADAS CON COLUMNA ESC. 1:20 DETALLE ENCUENTRO DE MURO 0.40 0.40 VIGA VP-100 = 200= 300=400=500 (.30 X .40) CORTE 1 - 1 1 1 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 2 2 2 d 3/8" 1@ .05 - 6@ .10 - 2@.15 Resto @ .20 d 3/8" 1@ .05 - 6@ .10 - 2@.15 Resto @ .20 2 d3/4" 2 d3/4" 2 d5/8" 2 d5/8" 2 d5/8" A C F CORTE 2 - 2 2 d5/8" 2 d3/4" 4 d5/8" CORTE 1 - 1 1 1 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 d5/8" 2 2 2 2 2 d3/4" 2 d3/4" 2 d5/8" 2 d5/8" 2 d5/8" A C F 2 d5/8" 2 d3/4" 2 d5/8" CORTE 2 - 2 5 5 5 5 ESC. 1:25 ESC. 1:25 ESC. 1:25 5 5 5 5 5 5 5 5 VIGA VP-204 = 304= 404=504 (.30 X .45) 6 6 3 d5/8" 2 d5/8" 3 d5/8" 2 d5/8" 5 5 5 5 d 3/8" 1@ .05 - 8@ .10 - 3@.15 Resto @ .20 d 3/8" 1@ .05 - 6@ .10 - 2@.15 Resto @ .20 3 d3/4" 3 d3/4" 2 d3/4" 2 d3/4" A D F 3 d5/8" CORTE 5 - 5 3 d5/8" CORTE 6 - 6 5 d3/4" 2 d3/4" 5 d3/4" 6 6 3 d5/8" 2 d5/8" 3 d5/8" 2 d5/8" 5 5 5 5 3 d3/4" 3 d3/4" 2 d3/4" 2 d3/4" A D F CORTE 5 - 5 CORTE 6 - 6 2 d3/4" 2 d3/4" 5 5 5 5 ESC. 1:25 ESC. 1:25 ESC. 1:25 N. EXC -1.20 N. EXC -1.20 N. EXC -0.65 chiminea proy. 5 5 5 5 5 5 1.00 5 1.30 5 1.30 5 5 .55 HORNO 2 (parrilladas) HORNO 1 (pollos) arco arco lavadero barra alta barra baja 5 5 5 5 5 5 5 5 5 5 5 5 5 2.15 2.15 1.30 1.30 escalea decorativa pasos en voladizo en viga central escalea decorativa pasos en voladizo en viga central hasta el 2º piso, luego cambia de direcciòn a muro lateral izquierdo d 4" PVC - SAP BAJA DESAGUE d 4" PVC - SAP BAJA DESAGUE a partir del 2º piso S-2" S-2" d4" d4" d4" d4" S-2" R-4" R-4" d2" d2" BAÑO BAÑO d 4" PVC - SAP BAJA DESAGUE S-2" S-2" R-4" R-4" d4" d2" d2" d2" S-2" S-2" d4" d4" d4" 5 5 5 5 5 5 5 5 5 5 C-2' 4 d 5/8" + 2d 1/2" C-1' 4d 3/4" + 4d5/8" .30 X .45 .45 5 4d 3/4" + 2d5/8" .30 X .45 .35 .25 C-2' d .35 8 d 5/8" 5 5 .30 X .30 6d 5/8" 17 18 22 23 24 1 4 2 17 .40 5 .75 5

Language	Spanish
Drawing Type	Full Project
Category	Hotel, Restaurants & Recreation
Additional Screenshots
File Type	dwg
Materials	Concrete, Glass, Steel, Wood, Other
Measurement Units	Imperial
Footprint Area
Building Features	Deck / Patio, Pool
Tags	accommodation, autocad, casino, complete, details, DWG, full, hostel, Hotel, installations, plants, Project, Restaurant, restaurante, sections, spa, trade
