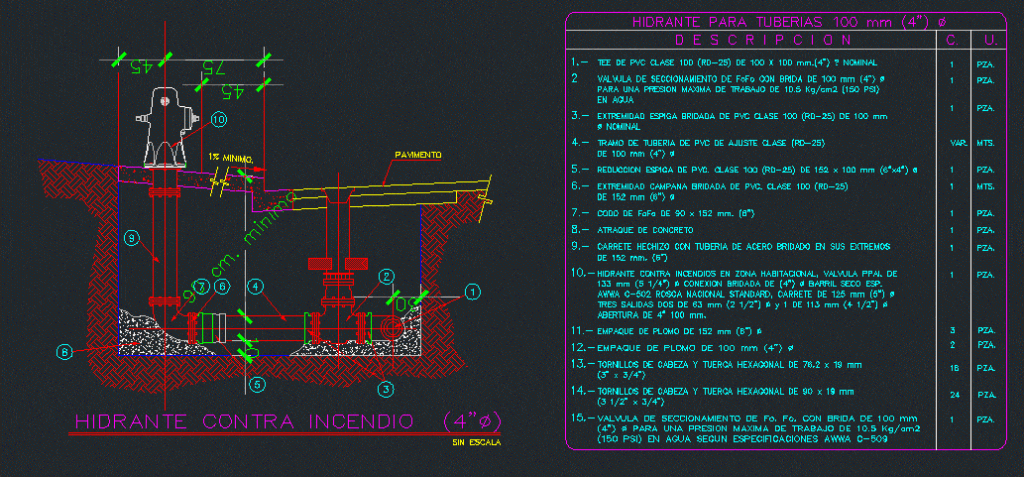

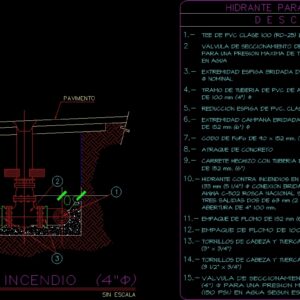

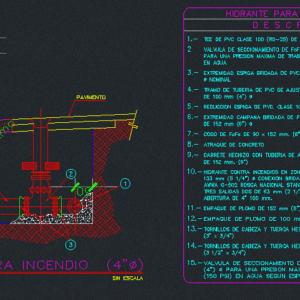

Detail of a hydrant for steel pipes of 100 mm. according to standard CNA

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Cm. minimum, Fire hydrant, Reel spell with flanged steel tubing at its ends, Reduction of pvc. Mm class, Pvc tee rated class, Awwa national thread of mm, Fluff Cutting Valve with mm Flange, For a maximum working pressure of, Tip flanged spindle pvc class mm, Fire hydrant in the ppal valve area. from, Mm dry barrel flange connection esp., Three outlets two of mm mm, Hex head bolts mm, In water according to specifications awwa, For a maximum working pressure of, Fo sectioning valve. Fo. With mm flange, minimum., pavement, unscaled, Hex head bolts mm, Flanged bell tip of pvc. class, Mm lead gasket, Hydrant for pipes, Concrete dock, Mm opening., Mm lead gasket, Section of pvc pipe of class adjustment, Soft elbow of mm., In water, nominal, Mm, Mm., Mm, P., Mts., P., Var. Mts., P., P.

Raw text data extracted from CAD file:

\A1;75 \A1;45 \A1;45 \A1;30 \A1;90 cm. minimo \A1;10 366.805035288502 HIDRANTE CONTRA INCENDIO 366.805035288502 366.805035288502 366.805035288502 8 9 100 mm (4") d CARRETE HECHIZO CON TUBERIA DE ACERO BRIDADO EN SUS EXTREMOS REDUCCION ESPIGA DE PVC. CLASE 100 (RD-25) DE 152 x 100 mm (6"x4") d TEE DE PVC CLASE 100 (RD-25) DE 100 X 100 mm.(4") ® NOMINAL AWWA C-502 ROSCA NACIONAL STANDARD, CARRETE DE 125 mm (5") d VALVULA DE SECCIONAMIENTO DE FoFo CON BRIDA DE 100 mm (4") d PARA UNA PRESION MAXIMA DE TRABAJO DE 10.5 Kg/cm2 (150 PSI) EXTREMIDAD ESPIGA BRIDADA DE PVC CLASE 100 (RD-25) DE 100 mm HIDRANTE CONTRA INCENDIOS EN ZONA HABITACIONAL, VALVULA PPAl. DE 133 mm (5 1/4") d CONEXION BRIDADA DE (4") d BARRIL SECO ESP. TRES SALIDAS DOS DE 63 mm (2 1/2") d y 1 DE 113 mm (4 1/2") d TORNILLOS DE CABEZA Y TUERCA HEXAGONAL DE 76.2 x 19 mm (150 PSI) EN AGUA SEGUN ESPECIFICACIONES AWWA C-509 (4") d PARA UNA PRESION MAXIMA DE TRABAJO DE 10.5 Kg/cm2 VALVULA DE SECCIONAMIENTO DE Fo. Fo. CON BRIDA DE 100 mm 366.805035288502 1% MINIMO. 10 6 7 366.805035288502 5 4 PAVIMENTO 2 3 1 (4"d) SIN ESCALA TORNILLOS DE CABEZA Y TUERCA HEXAGONAL DE 90 x 19 mm EXTREMIDAD CAMPANA BRIDADA DE PVC. CLASE 100 (RD-25) EMPAQUE DE PLOMO DE 100 mm (4") d HIDRANTE PARA TUBERIAS ATRAQUE DE CONCRETO ABERTURA DE 4" 100 mm. EMPAQUE DE PLOMO DE 152 mm (6") d TRAMO DE TUBERIA DE PVC DE AJUSTE CLASE (RD-25) CODO DE FoFo DE 90 x 152 mm. (6") D E S C R I P C I O N EN AGUA d NOMINAL DE 152 mm (6") d DE 152 mm. (6") DE 100 mm (4") d (3" x 3/4") (3 1/2" x 3/4") 3.- 2 1.- 13.- 12.- 11.- 10.- 9.- 8.- 6.- 5.- 7.- 4.- 15.- 14.- 1 PZA. 1 MTS. 1 PZA. 1 PZA. 1 PZA. 1 PZA. VAR. MTS. 1 PZA. 1 PZA. C. U. 24 PZA. 1 PZA. 16 PZA. 2 PZA. 3 PZA. 1 PZA.
