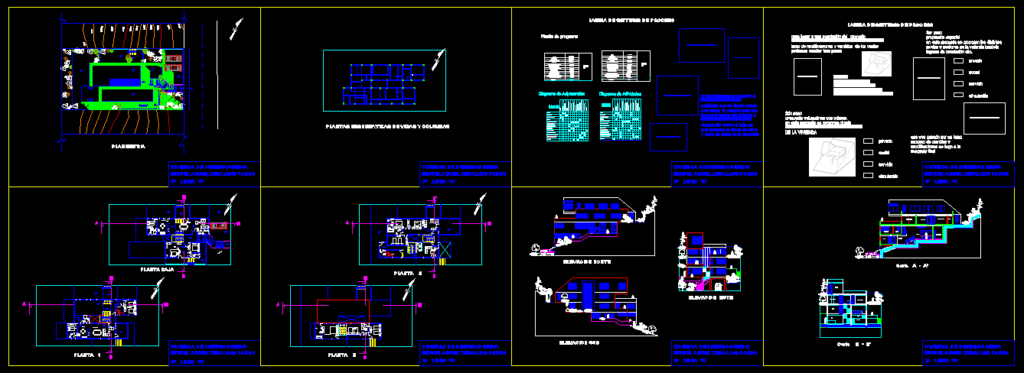

Medium density housing for two families one is a garzonier

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

secretarial chair, bedroom, womb, dining room, guest bathroom, children bedroom, parents bathroom, parents bedroom, kitchen, living room, common bathroom, family room, service patio, study, bedroom used, maid’s bathroom, bathroom used, living family, ground floor, study, bathroom, bedroom suite, kitchen, garzonier, living room, dining room, dor employee, north elevation, east elevation, south elevation, medium density housing, angel angel brown zeballos, planimetry, schematic plants of beams and columns , adjacency diagram, affinity diagram, process synthesis sheet, program template, to reach a conclusion of the medium density housing project, we went through a long process of modifications and changes of which we can highlight three steps, private, social, service, circulation, once you have gone through a long process of changes and modifications, you will arrive at the final model, in the images you will see the place that presents a slope that s where we are going to place the house this site has a good view to the north since it is the highest place in the sector on the south side we only have the visual of the hill and part of the Christ of Concord

Raw text data extracted from CAD file:

SECRETARIAL CHAIR dormitorio 12.15 Matriz COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO DORMITORIO EMPLEADA BAÑO DE EMPLEADA DORMITORIO EMPLEADA BAÑO EMPLEADA C/ LOS MOLLES 30.00 15.00 15.00 15.00 2600 2601 2602 2603 2604 2605 2606 2607 2608 2609 2610 2611 2612 15.00 estar familiar PLANTA BAJA PLANTA 2 PLANTA 3 SECRETARIAL CHAIR Estudio baño dormitorio dormitorio dormitorio suite B cocina baño baño dormitorio dormitorio baño garzonier cocina estar baño estar Comedor dor empleada s S dormitorio baño estar familiar 9.40 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9 B S ELEVACION NORTE ELEVACION ESTE ELEVACION SUD 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9 17 18 19 20 21 A A" B" B Corte A - A" Corte B - B" baño baño 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 9.40 9.40 9.40 12.15 dormitorio suite s 1 2 3 4 5 6 7 8 3.90 3.90 3.90 5.27 s 1 2 3 4 5 6 2.88 3.90 5.27 22 0.00 0.00 0.00 A A" B" B s 1 2 3 4 5 6 7 8 3.90 5.27 PLANTA 1 COMEDOR SECRETARIAL CHAIR ESTUDIO dormitorio dor empleada cocina S baño estar p/ servicio 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9 B 6.65 6.65 6.65 6.65 baño 5.27 3.90 6.65 A A" B" B s 1 2 3 4 5 6 7 8 A A" B" B s 1 2 3 4 5 6 7 8 VIVIENDA DE DENSIDAD MEDIA MIGUEL ANGEL ZEBALLOS PARDO 3º LINEA "A" VIVIENDA DE DENSIDAD MEDIA MIGUEL ANGEL ZEBALLOS PARDO 3º LINEA "A" VIVIENDA DE DENSIDAD MEDIA MIGUEL ANGEL ZEBALLOS PARDO 3º LINEA "A" dormitorio estar familiar dormitorio suite baño cocina estar Comedor dor empleada Estudio dormitorio baño estar familiar estar cocina Comedor cocina estar familiar VIVIENDA DE DENSIDAD MEDIA MIGUEL ANGEL ZEBALLOS PARDO 3º LINEA "A" VIVIENDA DE DENSIDAD MEDIA MIGUEL ANGEL ZEBALLOS PARDO 3º LINEA "A" s 1 2 3 4 5 6 7 8 2600 2601 2602 2603 2604 2605 2606 2607 2608 2609 2610 2611 2.88 15 1 2 3 4 5 7 6 8 16 14 13 12 11 17 10 9 18 19 21 20 3.90 22 0.00 0.00 9.40 12.15 15.20 3.90 5.27 9.40 9.40 s 1 2 3 4 5 6 7 0.00 PLANIMETRIA PLANTAS ESQUEMATICAS DE VIGAS Y COLUMNAS VIVIENDA DE DENSIDAD MEDIA MIGUEL ANGEL ZEBALLOS PARDO 3º LINEA "A" Matriz COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO DORMITORIO EMPLEADA BAÑO DE EMPLEADA DORMITORIO EMPLEADA BAÑO EMPLEADA Matriz COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO DORMITORIO EMPLEADA BAÑO DE EMPLEADA DORMITORIO EMPLEADA BAÑO EMPLEADA Matriz COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO DORMITORIO EMPLEADA BAÑO DE EMPLEADA DORMITORIO EMPLEADA BAÑO EMPLEADA COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA 16.74 m2 14.40 m2 LIVING 15.00 m2 3.00m2 12.00m2 3.50 m2 15.00 m2 121.26 m2 BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO DORMITORIO EMPLEADA BAÑO DE EMPLEADA 3.50 m2 15.00 m2 6.00 m2 6.00 m2 3.00 m2 ESTUDIO 8.46 m2 COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA 14.40 m2 LIVING 3.50 m2 136.60 m2 BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO DORMITORIO EMPLEADA BAÑO EMPLEADA 3.50 m2 3.00 m2 ESTUDIO Diagrama de Adyacencias Matriz COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO ESTUDIO Diagrama de Afinidades Matriz COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO DORMITORIO EMPLEADA BAÑO DE EMPLEADA ESTUDIO COMEDOR BAÑO DE VISITAS DORMITORIO HIJOS BAÑO DE PADRES DORMITORIO PADRES COCINA LIVING BAÑO COMUN ESTAR FAMILIAR PATIO DE SERVICIO DORMITORIO EMPLEADA BAÑO EMPLEADA ESTUDIO DORMITORIO EMPLEADA BAÑO DE EMPLEADA DORMITORIO EMPLEADA BAÑO EMPLEADA VIVIENDA DE DENSIDAD MEDIA MIGUEL ANGEL ZEBALLOS PARDO 3º LINEA "A" LAMINA DE SINTESIS DE PROCESO Planilla de programa 15.00 m2 8.46 m2 6.00 m2 6.00 m2 15.00 m2 DORMITORIO HIJOS 15.00 m2 15.00 m2 12.00m2 16.74 m2 3.00m2 VIVIENDA DE DENSIDAD MEDIA MIGUEL ANGEL ZEBALLOS PARDO 3º LINEA "A" LAMINA DE SINTESIS DE PROCESO 1er paso propuesta volumétrica . se ve en las imagenes una composicion de tres volumenes simples sobre una pendiente inclinada para llegar a una conclusión del proyecto vivienda de densidad media se paso por un proceso largo de modificaciones y cambios de los cuales podemos resaltar tres pasos 2do paso propuesta volumetrica con colores. en esta maqueta se proponen donde estaran las distintas AREAS O SECTORES DE LA VIVIENDA 3er paso propuesta espacial en esta maqueta se proponen los distintos niveles y sectores se la vivienda también lugares de circulación etc. privado social servicio circulación privado social servicio circulación una ves pasado por un largo proceso de cambios y modificaciones se llego a la maqueta final en las imágenes se muestra el lugar que presenta una pendiente que es donde vamos a emplazar la vivienda este sitio tiene una buena visual hacia el norte ya que es el lugar mas elevado del sector al lado sur solo tenemos la visual del cerro y parte del cristo de la concordia
