MetÁIlca Door DWG Plan for AutoCAD

MetÁIlca Door DWG Plan for AutoCAD

Detail; Carpentry plane

Drawing labels, details, and other text information extracted from the CAD file (Translated from French):

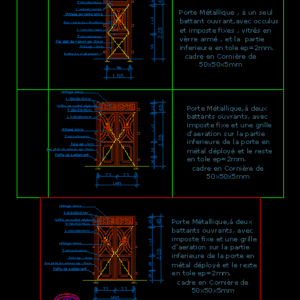

metal door, to a single, flap opening, with occulus, and fixed transom, glazed in verrier, and the part, angle frame of, metal door, two, opening wings, with fixed transom and grille, d ventilation on the lower part of the door made of expanded metal and the rest, anchor, weapon glazing, expanded metal grille, glazed reinforced glass, bep, sidi bel abbes

Raw text data extracted from CAD file:

160 73 73 160 73 73 Porte Métallique , à un seul battant ouvrant,avec occulus et imposte fixes , vitrés en vèrre armé , et la partie inferieure en tole ep=2mm. cadre en Cornière de 50x50x5mm Porte Métallique,à deux battants ouvrants, avec imposte fixe et une grille d'aeration sur la partie inferieure de la porte en métal déployé et le reste en tole ep=2mm. cadre en Cornière de 50x50x5mm 36 Patte de scellement Tole ep=2mm T:40x40x4mm Fer plat de 40mm ep=5mm vitrage arme L:40x40x4mm T:50x50x5mm Grille en métal déployé L:50x50x5mm 4 4 56 5 5 5 5 35 1.15 40 2.20 T:50x50x5mm 4 96 Patte de scellement Tole ep=2mm L:30x30x3mm T:40x40x4mm Fer plat de 40mm ep=5mm Vitrage en vèrre armé Fer carré de 16x16mm Vitrage en vèrre armé L:40x40x4mm L:50x50x5mm 90 1.00 5 5 5 5 35 1.15 40 2.20 5 5 5 vitrage arme 2.20 40 1.15 35 5 5 5 5 56 4 4 L:50x50x5mm Grille en métal déployé T:50x50x5mm L:40x40x4mm vitrage arme Fer plat de 40mm ep=5mm T:40x40x4mm Tole ep=2mm Patte de scellement 36 Porte Métallique,à deux battants ouvrants, avec imposte fixe et une grille d'aeration sur la partie inferieure de la porte en métal déployé et le reste en tole ep=2mm. cadre en Cornière de 50x50x5mm 5 5 5 vitrage arme BEP SIDI BEL ABBES R S * P L U R C I A N P I L I E D S I I R U * B E D T E A U E D U

Language	French
Drawing Type	Plan
Category	Doors & Windows
Additional Screenshots
File Type	dwg
Materials	Glass, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, carpentry, DETAIL, door, DWG, plan, plane
