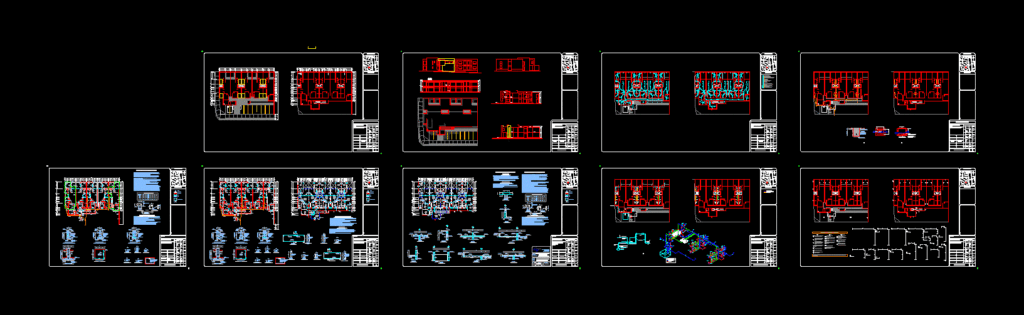

PROJECT 10 DEPARTMENT S IN CONDO IN A MODULE VERTICAL LEVEL SOCIO ECONOMIC HIGH; PLANT TYPE HAS ROOM / DINING ROOM, BEDROOM, STUDY, BATHROOM, KITCHEN, SERVICE YARD WITH A TOTAL OF 404 M2 DEPARTMENT PROJECT BOOTH HAS vijilancia; FOUR. MACHINE; INTENDENCIA; ADMINISTRATION AND 10 PARKING SPACES annexed ARCHITECTURAL PLANS; CORTES; FACHADAS; HYDRAULIC FACILITIES, SANITARY, ELECTRICAL, GAS PLANS FURTHER STRUCTURAL AND FOUNDATION; FINISHES AND CANCELERIA

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

v p, and i, clv, section, wall of partition, projection, cut a-a, cut c-c, location, stamps, symbology, location: carlos lopez zertuche, corner with luis de molina, col. university, responsible expert: eao. luis enrique aranda guerrero, signature :, project: arq. josé avila rivera, drawing: arq. josé avila rivera, description of the plan :, owner :, mr. enrique carrillo ortiz, description of the project, level, space, area, total area, p. low, green area, no. of plane :, p. artillery child, source, fray antonio, villaseñor, carlos lopez, illustrious master circuit, mario saldaña, sta. cross, culture, l. molina, j. meade, illustrious teachers, av. technique, humanities, letters, science, ramon alcorta, garden, children, zertuche, av. salvador nava, av. child artillery, common area, circulation, project:, location:, title of the plan:, foundation plant, calculation:, ing. Luis Gerardo Sanchez Perez, approved:, drew:, arq. alejandra espitia rangel, plane number:, area:, civil, date:, scale:, sin, acot:, cms, rev:, engineering and supervision, structural projects gs, san luis potosí, slp, with concrete, scrolling to the ground firm, level of firm ground, template of, poor concrete, mesh e., wall of, partition, block screed, or hollow filling, arm, slab, floor, elevation, architectural project, global, main facade, side facade, plant of roof, level of banqueta, ceiling, floors, walls, description of finished, finish of plaster to lead and rule with finish in enamel paint mark comex white color, termination in slab with waterproofing of thermofused membrane., dlp, plaster finish lead and ruler with vinyl finish vinyl mark comex vinimex white, exterior rustic finish flattened mortar, repellated and refined, vinyl vinyl finish vinimex mark white vinimex, low finishing plant, high finishing plant, wall covered with apparent red brick tile, exit of center exterior flying buttress interior spotlight in integral box in spot wall in integral box in spot spot directed shutter damper switch wall contact, interphone buzzer distribution board safety switch meter line piped by floor line tubed by slab rush cfe hydropneumatic pump, rodboard, rod, nominal d, minimum, wall, foundation notes, pads and fillings, note: structural specifications, trabe notes, solid slab notes, support, bb cut, dd cut, ee cut, cut ff , cut gg, cut jj, cut hh, steel lower bed, steel upper bed, trabe, dala, load wall., castle, detached wall, cold water line hot water line gas line, low hydraulic installation plant, plant of high hydraulic installation, cuts and facades, electrical installation, sanitary installation, structural project, hydraulic and gas installation, finishes and canceleria, ban: black water drop, banister valve of fogo., municipal or insertion valve, pipe hydraulic pvc, clamp, threaded coupling, sidewalk, short record, bench level, detail of household outlet, table, detail of sanitary registry, with hydraulic mortar, earring, concrete template, cover c oncrete, fine flattened inside, concrete block wall, sand bed, grooved, topsoil, variable, drain line detail, low architectural floor, parking, cistern, bedroom, bathroom, dining room, living room, kitchen, studio , pto., serv., garden, high architectural plant, admission, plant electrical installation low, plant electrical installation high, plant sanitary installation low, plant sanitary high, ups line, wc, sink, shower, sink, laundry, boiler, exit, stove, stopcock, bench valve, municipal drainage network, ban, up, bap, foundation plant, mezzanine structural floor, roof structural plant, water tanks, symbology, sist. hydr., stopcock, gas outlet, municipal outlet, tanks, gas, isometric hydraulic and gas, vehicular access, area, common, rush c.f.e.

Raw text data extracted from CAD file:

R L 1 Y T 1 Y T 2 C P 1 VM V P ES Y I M E 1 R C 1 P C 2 CLV P C 3 P C 1 HN \A1;60 \A1;15 39.92181407438068 39.92181407438068 TRABE T-1 ( ) 5 VAR.3/8" ( ) 2 VAR.1/2" E 1/4"@20 \A1;35 \A1;15 39.92181407438068 39.92181407438068 ( ) 5 VAR.3/8" E 1/4"@20 TRABE T-2 \A1;35 \A1;15 39.92181407438068 39.92181407438068 ( ) 4 VAR.3/8" E 1/4"@20 TRABE T-3 \A1;60 \A1;15 \A1;150 \A1;150 40.25860313617466 40.25860313617466 TRABE T-4 ( ) 4 VAR.3/8" ( ) 2 VAR.1/2" ( ) 2 VAR.5/8" E 3/8"@30 SECCION 40.25860313617466 K 2 VAR.1/2" 2 VAR.3/8" TRABE T-4 40.25860313617466 2 VAR.5/8" 60.0 15.0 TRABE T-5 ( ) 4 VAR.3/8" ( ) 4 VAR.1/2" E 1/4"@20 SECCION 5 H 2 VAR.1/2" 2 VAR.3/8" TRABE T-5 5 2 VAR.1/2" \A1;60 \A1;15 39.92181407438068 39.92181407438068 TRABE T-6 ( ) 6 VAR.3/8" E 1/4"@30 \A1;25 \A1;15 39.92181407438068 39.92181407438068 ( ) 4 VAR.3/8" E 1/4"@25 TRABE T-7 MALLA E. 6X6-6/6 T-1 59.99999999999999 10.0 49.99999999999999 MURO DE TABIQUE PROYECCION DE K-1 15.0 M CORTE A-A \A1;15 \A1;10 \A1;35 \A1;35 \A1;80 51.8381143524208 DL-3 MURO DE TABIQUE MURO DE TABIQUE PROYECCION DE K-1 51.8381143524208 CORTE C-C \W6.19358; MALLA E. \W6.23706; 6X6-6/6 51.8381143524208 51.8381143524208 51.8381143524208 T-3 R LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL CLAVE CATASTRAL: 2702401900 UBICACIÓN: CARLOS LOPEZ ZERTUCHE, ESQUINA CON LUIS DE MOLINA, COL. UNIVERSITARIA PERITO RESPONSABLE: EAO. LUIS ENRIQUE ARANDA GUERRERO FIRMA: No. DE CEDULA PROFESIONAL: 3202673 REGISTRO DE OBRAS PÚBLICAS: 771 SUPERFICIE DE TERRENO: 801.95 M2 SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 C.O.S. 65% 508.08 M2 63% ALTURA: 7.60 M. CAJONES: 10 CAJONES PROYECTO: ARQ. JOSÉ AVILA RIVERA DIBUJO: ARQ. JOSÉ AVILA RIVERA DESCRIPCIÓN DEL PLANO: PROPIETARIO: SR. ENRIQUE CARRILLO ORTIZ DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 PROYECTO : UBICACION : TITULO DEL PLANO : PLANTA DE CIMENTACION CALCULO : ING. LUIS GERARDO SANCHEZ PEREZ APROBÓ : ING. LUIS GERARDO SANCHEZ PEREZ DIBUJÓ : ARQ. ALEJANDRA ESPITIA RANGEL Nº DE PLANO : AREA : CIVIL FECHA : ESCALA : SIN ACOT : CMS REV : 0 Ingeniería y Supervisión Proyectos Estructurales GS Fuente de los Olivos 115-B Balcones del Valle Tel: (444) 138 65 10 San Luis Potosí, S.L.P. \T1.15;DEPARTAMENTOS ZERTUCHE SAN LUIS POTOSÍ , S.L.P. AGOSTO 2009 DEPZ-ES-01 SAN LUIS POTOSÍ , S.L.P. \A1;0.10 \A1;0.60 \A1;6.75 \A1;2.90 \A1;2.90 \A1;6.75 \A1;2.90 \A1;2.90 \A1;6.75 \A1;LG1 \A1;3 CMS \A1;LT1 \A1;L/5 \A1;e \A1;L/5 \A1;19 \A1;75 \A1;50 \A1;144 \A1;13 \A1;19 \A1;113 \A1;244 \A1;13 \A1;113 \A1;15 \A1;70 \A1;235 \A1;10 \A1;150 \A1;75 \A1;13 \A1;62 \A1;19 \A1;19 \A1;150 \A1;19 \A1;187 \A1;19 \A1;113 \A1;244 \A1;13 \A1;113 \A1;19 \A1;88 \A1;313 \A1;13 \A1;206 \A1;75 \A1;.60 \A1;.40 \A1;2.90 \A1;2.90 \A1;6.75 \A1;2.90 \A1;0.25 \A1;2.98 \A1;2.90 \A1;3.40 \A1;0.15 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.15 \A1;2.75 \A1;3.25 \A1;3.25 \A1;2.68 \A1;2.68 \A1;3.25 \A1;3.25 \A1;2.68 \A1;2.75 \A1;3.25 \A1;32.05 \A1;4.12 \A1;1.55 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.17 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;0.85 \A1;1.40 \A1;3.31 \A1;0.45 \A1;1.05 \A1;0.45 \A1;0.45 \A1;0.45 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.08 \A1;0.90 \A1;1.50 \A1;1.50 \A1;0.90 \A1;2.03 \A1;0.90 \A1;0.90 \A1;2.03 \A1;0.90 \A1;1.50 \A1;1.50 \A1;0.90 \A1;2.03 \A1;0.90 \A1;0.90 \A1;2.03 \A1;0.90 \A1;1.50 \A1;32.05 \A1;4.13 \A1;2.05 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;1.50 \A1;25.00 \A1;4.12 \A1;0.87 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;0.85 \A1;1.40 \A1;3.47 \A1;3.47 \A1;2.90 \A1;2.90 \A1;3.47 \A1;3.47 \A1;2.98 \A1;2.73 \A1;1.00 \A1;0.65 \A1;1.05 \A1;0.45 \A1;1.65 \A1;1.65 \A1;1.05 \A1;2.18 \A1;1.05 \A1;1.05 \A1;2.18 \A1;1.65 \A1;1.65 \A1;1.05 \A1;1.05 \A1;1.05 \A1;2.18 \A1;1.05 \A1;1.65 \A1;3.00 \A1;1.05 \A1;1.40 \A1;1.00 \A1;2.73 \A1;1.65 \A1;3.00 \A1;2.05 \A1;1.05 \A1;1.40 \A1;1.00 \A1;2.73 \A1;1.00 \A1;0.65 \A1;4.13 \A1;2.05 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;1.50 \A1;25.00 \A1;3.00 \A1;1.05 \A1;1.40 \A1;1.00 \A1;2.73 \A1;1.65 \A1;2.08 \A1;0.90 \A1;2.98 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;60 \A1;15 \A1;150 \A1;150 \A1;3.31 \A1;0.45 \A1;1.05 \A1;0.45 \A1;0.45 \A1;0.45 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.08 \A1;0.90 \A1;1.50 \A1;1.50 \A1;0.90 \A1;2.03 \A1;0.90 \A1;0.90 \A1;2.03 \A1;0.90 \A1;1.50 \A1;1.50 \A1;0.90 \A1;2.03 \A1;0.90 \A1;0.90 \A1;2.03 \A1;0.90 \A1;1.50 \A1;32.05 \A1;4.13 \A1;2.05 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;1.50 \A1;4.12 \A1;0.87 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;0.85 \A1;1.40 \A1;1.05 \A1;0.45 \A1;1.65 \A1;1.65 \A1;1.05 \A1;2.18 \A1;1.05 \A1;1.05 \A1;2.18 \A1;1.65 \A1;1.65 \A1;1.05 \A1;1.05 \A1;1.05 \A1;2.18 \A1;1.05 \A1;1.65 \A1;3.00 \A1;1.05 \A1;1.40 \A1;1.00 \A1;2.73 \A1;1.65 \A1;3.00 \A1;2.05 \A1;1.05 \A1;1.40 \A1;1.00 \A1;2.73 \A1;1.00 \A1;0.65 \A1;90 \A1;90 \A1;30 \A1;90 \A1;30 \A1;90 \A1;60 \A1;40 \A1;60 \A1;40 \A1;60 \A1;40 \A1;60 \A1;40 \A1;60 \A1;40 \A1;90 \A1;90 \A1;30 \A1;90 \A1;30 \A1;90 \A1;30 \A1;90 \A1;60 \A1;60 \A1;60 \A1;60 \A1;90 \A1;40 \A1;90 \A1;40 \A1;90 \A1;40 \A1;90 \A1;40 \A1;90 \A1;40 \A1;70 \A1;70 \A1;70 \A1;90 \A1;40 \A1;90 \A1;40 \A1;90 \A1;40 \A1;90 \A1;40 \A1;90 \A1;40 \A1;70 \A1;70 \A1;70 \A1;90 \A1;90 \A1;30 \A1;90 \A1;30 \A1;90 \A1;60 \A1;40 \A1;60 \A1;40 \A1;60 \A1;40 \A1;60 \A1;40 \A1;60 \A1;40 \A1;90 \A1;90 \A1;30 \A1;90 \A1;30 \A1;90 \A1;30 \A1;90 \A1;60 \A1;60 \A1;60 \A1;60 \A1;3.31 \A1;0.45 \A1;1.05 \A1;0.45 \A1;0.45 \A1;0.45 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.08 \A1;0.90 \A1;1.50 \A1;1.50 \A1;0.90 \A1;2.03 \A1;0.90 \A1;0.90 \A1;2.03 \A1;0.90 \A1;1.50 \A1;1.50 \A1;0.90 \A1;2.03 \A1;0.90 \A1;0.90 \A1;2.03 \A1;0.90 \A1;1.50 \A1;32.05 \A1;4.13 \A1;2.05 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;1.50 \A1;4.12 \A1;2.73 \A1;0.65 \A1;0.87 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;0.85 \A1;1.40 \A1;1.05 \A1;0.45 \A1;1.65 \A1;1.65 \A1;1.05 \A1;2.18 \A1;1.05 \A1;1.05 \A1;2.18 \A1;1.65 \A1;1.65 \A1;1.05 \A1;1.05 \A1;1.05 \A1;2.18 \A1;1.05 \A1;1.65 \A1;3.00 \A1;1.05 \A1;1.40 \A1;1.00 \A1;2.73 \A1;1.65 \A1;3.00 \A1;2.05 \A1;1.05 \A1;1.40 \A1;1.00 \A1;1.00 \A1;60 \A1;10 \A1;50 \A1;15 \A1;2.75 \A1;3.08 \A1;2.20 \A1;1.40 \A1;2.20 \A1;1.90 \A1;2.20 \A1;1.95 \A1;1.15 \A1;1.50 \A1;0.60 \A1;0.40 \A1;2.20 \A1;0.60 \A1;1.15 \A1;1.60 \A1;1.00 \A1;0.72 \A1;1.30 \A1;1.40 \A1;1.30 \A1;1.36 \A1;1.50 \A1;0.80 \A1;2.00 \A1;0.85 \A1;2.20 \A1;0.40 \A1;2.00 \A1;0.40 \A1;0.40 \A1;1.00 \A1;1.00 \A1;5 \A1;15 \A1;3 \A1;15 \A1;25 \A1;15 \A1;40 CON CONCRETO DESPLANTE HASTA TERRENO FIRME \A1;VARIABLE 23.7670954263279 23.7670954263279 23.7670954263279 NIVEL DE TERRENO FIRME PLANTILLA DE CONCRETO POBRE f'c=100 Kg/cm 2 f´c=75 Kg/cm 2 MALLA E. 6X6-4/4 MURO DE 23.7670954263279 TABIQUE DL-1 23.7670954263279 PROYECCION DE K-1 ENRASE DE BLOCK 15X20X40 SOLIDO Ó HUECO RELLENO FIRME S/ ARMAR 23.7670954263279 23.7670954263279 ZAPATA CORRIDA ZC-1 DL-1 \A1;15 \A1;5 \A1;12.5 \A1;15 \A1;40 \A1;12.5 \A1;3 \A1;15 f´c=75 Kg/cm PLANTILLA DE CONCRETO POBRE f'c=100 Kg/cm 23.7670954263279 23.7670954263279 2 PROYECCION ENRASE DE BLOCK 15X20X40 SOLIDO Ó HUECO RELLENO CON CONCRETO 23.7670954263279 23.7670954263279 DE K-1 MURO DE TABIQUE 23.7670954263279 FIRME S/ ARMAR 23.7670954263279 23.7670954263279 2 DESPLANTE HASTA TERRENO FIRME \A1;VARIABLE ZAPATA CORRIDA ZC-2 DL-1 MALLA E. 6X6-4/4 23.7670954263279 NIVEL DE TERRENO FIRME DL-1 \A1;3 \A1;15 \A1;5 \A1;40 \A1;30 \A1;5 \A1;5 \A1;15 f´c=75 Kg/cm PLANTILLA DE CONCRETO POBRE f'c=100 Kg/cm 23.7670954263279 23.7670954263279 23.7670954263279 PROYECCION ENRASE DE BLOCK 15X20X40 SOLIDO Ó HUECO RELLENO CON CONCRETO 2 DL-1 DE K-1 MURO DE TABIQUE 23.7670954263279 23.7670954263279 2 DESPLANTE HASTA TERRENO FIRME \A1;VARIABLE ZAPATA CORRIDA ZC-3 23.7670954263279 2 DL-1 23.7670954263279 23.7670954263279 2 MALLA E. 6X6-4/4 NIVEL DE TERRENO FIRME \A1;15 \A1;15 -7.623181788496197 -7.623181788496197 ARMEX 15x15-4 CASTILLO K-1 \A1;15 \A1;15 -0.9989097546881567 -0.9989097546881567 ARMEX 15x15-4 DALA DL-1 \A1;30 \A1;15 2.744960754228885 2.744960754228885 ARMEX 15x30-4 DALA DL-2 \A1;15 \A1;15 -4.103995238214566 -4.103995238214566 ( ) 4 VAR.1/2" E 1/4"@20 CASTILLO K-2 \A1;10 \A1;15 5.213254143688914 5.213254143688914 ARMEX 12x12-4 DALA DL-3 \A1;100 \A1;35 \A1;30 \A1;35 \A1;100 \A1;42.5 \A1;15 \A1;42.5 13.45277239571027 13.45277239571027 13.45277239571027 13.45277239571027 13.45277239571027 13.45277239571027 13.45277239571027 13.45277239571027 2K-1 3/8"@25 3/8"@25 LOSA H=20 ZAPATA AISLADA ZA-1 PLANTA \A1;20 \A1;VARIABLE \A1;5 \A1;100 \A1;35 \A1;30 \A1;35 \A1;DESPLANTAR HASTA TERRENO \A1;3 23.72361013131874 23.72361013131874 FIRME MINIMO 60 23.72361013131874 2K-1 23.72361013131874 23.72361013131874 23.72361013131874 23.72361013131874 ZAPATA AISLADA ZA-1 ELEVACION 23.72361013131874 3/8"@25 NIVEL DE TERRENO FIRME 23.72361013131874 PLANTILLA DE CONCRETO POBRE 2 f'c=100 Kg/cm FIRME S/ ARMAR \A1;2.98 \A1;2.90 \A1;3.47 \A1;2.90 \A1;3.40 \A1;0.15 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.15 \A1;2.75 \A1;3.25 \A1;3.25 \A1;2.68 \A1;2.68 \A1;3.25 \A1;3.25 \A1;2.68 \A1;2.75 \A1;3.25 \A1;32.05 \A1;4.12 \A1;2.73 \A1;1.00 \A1;0.65 \A1;1.55 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.17 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;0.85 \A1;1.40 \A1;4.13 \A1;3.00 \A1;2.05 \A1;1.05 \A1;1.40 \A1;1.00 \A1;2.73 \A1;1.65 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;1.50 \A1;25.00 \A1;2.98 \A1;3.47 \A1;3.47 \A1;2.90 \A1;3.47 \A1;2.98 \A1;2.08 \A1;0.90 1.- Cto. de maquinas 2.- Caseta de vigilancia 3.- Medio baño 4.- Intendencia 5.- Medio baño PROYECTO ARQUITECTONICO 1 LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL CLAVE CATASTRAL: 2702401900 UBICACIÓN: CARLOS LOPEZ ZERTUCHE, ESQUINA CON LUIS DE MOLINA, COL. UNIVERSITARIA PERITO RESPONSABLE: EAO. LUIS ENRIQUE ARANDA GUERRERO FIRMA: No. DE CEDULA PROFESIONAL: 3202673 REGISTRO DE OBRAS PÚBLICAS: 771 SUPERFICIE DE TERRENO: 801.95 M2 SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 C.O.S. 65% 508.08 M2 63% ALTURA: 7.60 M. CAJONES: 10 CAJONES PROYECTO: ARQ. JOSÉ AVILA RIVERA DIBUJO: ARQ. JOSÉ AVILA RIVERA DESCRIPCIÓN DEL PLANO: PROPIETARIO: SR. ENRIQUE CARRILLO ORTIZ DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;40 \A1;2.98 \A1;2.90 \A1;3.47 \A1;2.90 \A1;3.40 \A1;0.15 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.15 \A1;2.75 \A1;3.25 \A1;3.25 \A1;2.68 \A1;2.68 \A1;3.25 \A1;3.25 \A1;2.68 \A1;2.75 \A1;3.25 \A1;32.05 \A1;4.12 \A1;2.73 \A1;1.00 \A1;0.65 \A1;1.55 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.17 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;0.85 \A1;1.40 \A1;4.13 \A1;3.00 \A1;2.05 \A1;1.05 \A1;1.40 \A1;1.00 \A1;2.73 \A1;1.65 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.90 \A1;2.85 \A1;1.90 \A1;0.90 \A1;1.25 \A1;0.85 \A1;2.58 \A1;1.50 \A1;25.00 \A1;3.47 \A1;3.47 \A1;2.90 \A1;3.47 \A1;2.98 \A1;LG1 \A1;3 CMS \A1;LT1 GLOBAL -1.0000,-1.0000,-1.0000 1.0,1.0,1.0 ("nullsurf" "") (11 "Ka" "0.7")(11 "Kd" "1")(11 "Ks" "0.2")(11 "roughness" "0.5") -1.0 ("nulldisp" "") 0.0 0 ("" "") 0.0 0.0 1.0 0.0 0.0 1.0 1.0 1.0 1.- Cto. de maquinas 2.- Caseta de vigilancia 3.- Medio baño 4.- Intendencia 5.- Medio baño 1 4 6 9 12 15 17 19 22 25 26 5 5 5 5 5 5 5 5 FACHADA PRINCIPAL FACHADA LATERAL PLANTA DE AZOTEA M K J H F B A 5 5 5 N.P.T. + 0.00 Nivel de banqueta N.P.T. + 0.15 N.P.T. + 0.15 N.P.T. + 3.15 N.P.T. + 3.15 N.P.T. + 3.15 N.P.T. + 6.15 N.P.T. + 6.15 N.P.T. + 0.15 N.P.T. + 3.15 N.P.T. + 6.15 N.P.T. + 3.30 CORTE B - B ´ CORTE A - A ´ PLAFONES PISOS MUROS D E S C R I P C I Ó N D E A C A B A D O S ACABADO RUSTICA EXTERIOR DE CEMENTO-ARENA, REPELLADO Y AFINADO, TERMINACION PINTURA VINILICA VINIMEX COLOR BLANCO(UNA MANO DE SELLADOR). \A1;CONCRETO LAVADO DE F´C 100 KG/CM2, SECCIONADO CON MADERA DE \S1#2;" SEGUN PROYECTO DE PAVIMENTOS EXTERIORES. VITROPISO DE 30 x 30 CMS. EMBOQUILLADO O SELLADO A BASE DE CEMENTO BLANCO. ACABADO DE YESO A PLOMO Y REGLA CON TERMINACIÓN EN PINTURA DE ESMALTE MARCA COMEX COLOR BLANCO VITROMURO DE 40 x 30 CM. (AZULEJO) EMBOQUILLADO CON CEMENTO BLANCO. EV ES CLV VM Y I V P Y T 1 TERMINACION EN LOSA CON IMPERMEABILIZANTE DE MEMBRANA TERMOFUSIONADA. DLP ACABADO RUSTICO INTERIOR CON EMPASTADO DE CEMENTO-ARENA, REPELLADO Y AFINADO, TERMINACION PINTURA VINILICA VINIMEX COLOR BLANCO (UNA MANO DE SELLADOR) ACABADO RUSTICO INTERIOR CON EMPASTADO DE CEMENTO-ARENA, REPELLADO Y AFINADO, TERMINACION PINTURA ESMALTE COLOR BLANCO (UNA MANO DE SELLADOR) ACABADO DE YESO A PLOMO Y REGLA CON TERMINACIÓN EN PINTURA VINILICA MARCA COMEX VINIMEX BLANCO Y T 2 M E 1 P C 1 ACABADO RUSTICO EXTERIOR APLANADO DE MORTERO, REPELLADO Y AFINADO, TERMINACION PINTURA VINILICA MARCA COMEX VINIMEX BLANCO MURO REVESTIDO CON CANTERA TERRACOTA DE 30 X 30 CM. EMBOQUILLADO CON CEMENTO. R C 1 PISO DE CANTERA COLOR TERRACOTA DE 30 X 30 CM. EMBOQUILLADO CON CEMENTO. IMPORTANTE: SE APLICARA UNA MANO DE SELLADOR Y LAS NECESARIAS DE PINTURA VINILICA,SEGUN ESPECIFICACION TECNICA, PARA CUBRIR EL 100% DE LAS SUPERFICIES SEÑALADAS EN EL PROYECTO. INCLUYE EXTERIORES Y AREA DE PRETILES EN AZOTEA(SECCION INTERNA), AREA DE TANQUE DE GAS, ETC. PLANTA DE ACABADOS BAJA PLANTA DE ACABADOS ALTA J H G D C B A N.P.T. + 0.00 Nivel de banqueta N.P.T. + 3.15 N.P.T. + 3.15 N.P.T. + 3.30 N.P.T. + 6.15 N.P.T. + 6.15 N.P.T. + 0.15 N.P.T. + 0.15 N.P.T. + 0.15 5 5 5 CORTE C - C ´ P C 2 PISO DE CANTERA COLOR ARENA DE 30 X 30 CM. EMBOQUILLADO CON CEMENTO. P C 3 PISO DE CANTERA COLOR MARRON DE 30 X 30 CM. EMBOQUILLADO CON CEMENTO. MURO REVESTIDO CON LOSETA DE LADRILLO ROJO APARENTE R L 1 CELOSIA PREFABRICADA DE 10 X 10 CMS. COLOR BARRO C P 1 SALIDA DE CENTRO ARBOTANTE EXTERIOR ARBOTANTE INTERIOR SPOT EN CAJA INTEGRAL EN MURO SPOT EN CAJA INTEGRAL EN LOSA SPOT DIRIGIDO APAGADOR APAGADOR DE ESCALERA CONTACTO EN MURO INTERFON ZUMBADOR TABLERO DE DISTRIBUCIÓN INTERRUPTOR DE SEGURIDAD MEDIDOR LINEA ENTUBADA POR PISO LINEA ENTUBADA POR LOSA ACOMETIDA C.F.E. BOMBA HIDRONEUMÁTICA HN 1. LAS ACOTACIONES DE LOS PLANOS SON EN CENTIMETROS, Y SE TENDRAN QUE COTEJAR CON LOS PLANOS ARQUITECTONICOS ASI COMO NIVELES. 2. LOS BOCETOS EN LOS QUE SE MUESTRAN LOS ARMADOS DE LOS ELEMENTOS ESTRUCTURALES NO SE ENCUENTRAN A ESCALA. 3. CONCRETO ESTRUCTURAL DE f´c=200 kg/cm² PARA DALAS Y CASTILLOS 4. LA SEPARACION HORIZONTAL MINIMA LIBRE ENTRE VARILLAS DEBERA SER EL MAYOR DE LOS DOS VALORES QUE A CONTINUACION SE DESCRIBEN: EL DIAMETRO DE LA VARILLA MAS GRUESA O 1.5 VECES EL TAMAÑO MAXIMO DEL AGREGADO. 5. LA MINIMA SEPARACION VERTICAL LIBRE ENTRE VARILLAS SERA EL MAYOR DE DE LOS DOS VALORES SIG: EL DIAMETRO DE LA VARILLA MAS GRUESA O 2 cm. 6. LAS LONGITUDES DE ANCLAJE RECTO PARA VARILLA CORRUGADA SE MOSTRARAN EN LA TABLA DE VARILLAS (LA1). 7. TODAS LAS VARILLAS TERMINADAS EN ESCUADRA SE ANCLARAN EN LOS ELEMENTOS NORMALES A MENOS QUE SE HAGA OTRA INDICACION, TAL COMO LO MUESTRA EL DETALLE 1. 8. EL ANCLAJE DE ESTRIBOS SE HARA CON UN DOBLEZ A 135º Y EL DE LAS GRAPAS A 180º, RESPETANDO LOS RADIOS (r) INDICADOS EN LA TABLA DE VARILLAS, SEGUIDO DE UN TRAMO RECTO DE 10 DIAMETROS. VER DETALLE 2. 9. SE PERMITEN TRASLAPES PARA CUALQUIER DIAMETRO DE VARILLA CON LAS LONGITUDES (LT) QUE SE INDICAN EN LA TABLA DE VARILLAS ( DETALLE 3 ). 10.NO SE PERMITIRA TRASLAPAR MAS DEL 30% DEL REFUERZO EN UNA MISMA SECCION, EL REFUERZO RESTANTE PODRA TRASLAPARSE EN OTRA SECCION QUE TENGA COMO MINIMO 40 DIAMETROS DE SEPARACION DE LA PRIMERA. T A B L A D E V A R I L L A S VARILLA As LA1 LT1 LG1 r cm cm 2 cm cm cm cm 0.95 1.27 1.59 1.90 0.71 1.27 1.98 2.85 30 35 40 50 40 45 55 65 20 30 35 45 4 5 7 8 d w d NOMINAL 3/8" 1/2" 5/8" 3/4" kg/m 0.557 0.996 1.560 2.250 LG1 3 CMS MINIMO \A1;RECUBRIMIENTO LG2 MURO LOSA \A1;H DETALLE 1 d d 10 d d 10 d 10 d DETALLE 2 LT1 DETALLE 3 d d 1. TODA LA CIMENTACION SE DESPLANTARA SOBRE TERRENO FIRME QUE TENGA UNA CAPACIDAD DE CARGA MINIMA DE 25 Ton/m² DEBE EVITAR DESPLANTAR EN TERRENO NATURAL O SOBRE RELLENOS. 2. LAS ZAPATAS AISLADAS O CORRIDAS DE CONCRETO SE DESPLANTARAN SOBRE UNA PLANTILLA DE f´c=100 kg/cm² CON ESPESOR DE 5 CM. 3. LOS NIVELES DE PISO SERAN DETERMINADOS POR LOS PLANOS ARQUITECTONICOS DEL PROYECTO. 4. EL RELLENO PARA LAS ZAPATAS CORRIDAS O AISLADAS DEBERA SER EN CAPAS DE 20 cm COMO MAXIMO, UTILIZANDO PIZON DE MANO O BAILARINA. 5. EL CONCRETO PARA LAS ZAPATAS CORRIDAS SERA DE 200 kg/cm². 5. EL CONCRETO PARA LAS ZAPATAS AISLADAS SERA DE 200 kg/cm². NOTAS DE CIMENTACION, FIRMES Y RELLENOS 2.54 5.07 80 115 60 10 1" 3.975 \W6.80435; EL CASTILLO A TENSION K-2 \W6.80435; DEBE TENER UNA LONGITUD \W6.80435; DE GANCHO DE 30 CM EN \W6.80435; EL APOYO SUPERIOR E \W6.83333; INFERIOR. NOTA: ESPECIFICACIONES ESTRUCTURALES 1. SE UTILIZARA CONCRETO DE f´c=200 kg/cm² . 2. EN EL ACERO LONGITUDINAL SE ADMITEN COMO MAXIMO PAQUETES DE 2 VARILLAS Y DEBERAN COLOCARSE EN LAS ESQUINAS DE LOS ESTRIBOS. 3. NO SE PERMITE TRASLAPAR MAS DE LA MITAD DE LA VARILLA EN UNA MISMA SECCION Y LA SEPARACION DE ESTRIBOS SERA DE 10 cm EN LA ZONA DE TRASLAPE (LT). 4. EL PRIMER ESTRIBO SE COLOCARA A 5 cm A PARTIR DEL APOYO. NOTAS DE TRABES 1. EL PERALTE TOTAL DE LA LOSA SUPERIOR SERA DE H=10 cm. 2. SE UTILIZARA CONCRETO DE f´c=200 kg/cm² . 3. EL ACERO SE DEBERA ANCLARSE EN LOS APOYOS O EXTREMOS CON UNA LONGITUD DE GANCHO DE LG2. 4. SOLO DONDE SE INDIQUE SE COLOCARAN BASTONES O BAYONETA COMO LO MUESTRA EL DETALLE 1. NOTAS DE LOSA MACIZA APOYO \A1;H L/5 e L/5 LOSA DETALLE 1 ( BASTON ) MALLA E. 6X6-6/6 5 5 5 5 3/8" P/ARMAR 3/8" P/ARMAR DL-3 MURO DE TABIQUE MURO DE TABIQUE PROYECCION DE K-1 5 3/8"@20 CORTE B-B 3/8"@30 MALLA E. 6X6-6/6 5 5 5 3/8" P/ARMAR DL-3 MURO DE TABIQUE MURO DE TABIQUE PROYECCION DE K-1 5 CORTE D-D 5 6 1/2"@25 3/8"@20 MURO DE TABIQUE PROYECCION DE K-1 MALLA E. 6X6-6/6 15 70 235 3/8" P/ARMAR DL-3 MURO DE TABIQUE MURO DE TABIQUE PROYECCION DE K-1 10 CORTE E-E H 3/8"@30 150 3/8"@20 3/8" P/ARMAR MURO DE TABIQUE PROYECCION DE K-1 J MURO DE TABIQUE PROYECCION DE K-1 MALLA E. 6X6-6/6 MURO DE TABIQUE MURO DE TABIQUE PROYECCION DE K-1 5 5 5 T-4 5 12 CORTE F-F \W7.15424; PRETIL DE \W7.29296; TABIQUE PROYECCION DE K-1 5 5 5 PROYECCION DE K-1 5 T-6 PROYECCION DE T-6 CORTE G-G K J \W7.15424; PRETIL DE \W7.29296; TABIQUE MALLA E. 6X6-6/6 5 5 5 DL-3 MURO DE TABIQUE MURO DE TABIQUE PROYECCION DE K-1 5 CORTE J-J 5 6 1/2"@25 3/8"@20 3/8" P/ARMAR MALLA E. 6X6-6/6 5 5 5 DL-3 MURO DE TABIQUE MURO DE TABIQUE PROYECCION DE K-1 5 CORTE H-H H 5 3/8"@20 3/8" P/ARMAR MURO DE TABIQUE PROYECCION DE K-1 J 3/8" P/ARMAR 5 T-6 3/8"@30 3/8"@20 3/8" P/ARMAR 3/8" P/ARMAR ACERO LECHO INFERIOR ACERO LECHO SUPERIOR TRABE MALLA E. 6X6-6/6 DALA MURO DE CARGA. CASTILLO MURO DESLIGADO ACERO LECHO INFERIOR ACERO LECHO SUPERIOR TRABE MALLA E. 6X6-6/6 DALA MURO DE CARGA. CASTILLO MURO DESLIGADO 1. TODA LA CIMENTACION SE DESPLANTARA SOBRE TERRENO FIRME QUE TENGA UNA CAPACIDAD DE CARGA MINIMA DE 25 Ton/m² DEBE EVITAR DESPLANTAR EN TERRENO NATURAL O SOBRE RELLENOS. 2. LAS ZAPATAS AISLADAS O CORRIDAS DE CONCRETO SE DESPLANTARAN SOBRE UNA PLANTILLA DE f´c=100 kg/cm² CON ESPESOR DE 5 CM. 3. LOS NIVELES DE PISO SERAN DETERMINADOS POR LOS PLANOS ARQUITECTONICOS DEL PROYECTO. 4. EL RELLENO PARA LAS ZAPATAS CORRIDAS O AISLADAS DEBERA SER EN CAPAS DE 20 cm COMO MAXIMO, UTILIZANDO PIZON DE MANO O BAILARINA. 5. EL CONCRETO PARA LAS ZAPATAS CORRIDAS SERA DE 200 kg/cm². 5. EL CONCRETO PARA LAS ZAPATAS AISLADAS SERA DE 200 kg/cm². NOTAS DE CIMENTACION, FIRMES Y RELLENOS 1. SE UTILIZARA CONCRETO DE f´c=200 kg/cm² . 2. EN EL ACERO LONGITUDINAL SE ADMITEN COMO MAXIMO PAQUETES DE 2 VARILLAS Y DEBERAN COLOCARSE EN LAS ESQUINAS DE LOS ESTRIBOS. 3. NO SE PERMITE TRASLAPAR MAS DE LA MITAD DE LA VARILLA EN UNA MISMA SECCION Y LA SEPARACION DE ESTRIBOS SERA DE 10 cm EN LA ZONA DE TRASLAPE (LT). 4. EL PRIMER ESTRIBO SE COLOCARA A 5 cm A PARTIR DEL APOYO. NOTAS DE TRABES ESPECIFICACIONES ESTRUCTURALES Linea de agua fria Linea de agua caliente Linea de gas Esc. 1:100 Esc. 1:100 Esc. 1:100 Esc. 1:100 Esc. 1:100 Esc. 1:100 Esc. 1:100 PLANTA DE INSTALACIÓN HIDRAULICA BAJA Esc. 1:100 PLANTA DE INSTALACIÓN HIDRAULICA ALTA Esc. 1:100 Esc. 1:100 PROYECTO ARQUITECTONICO 1 CORTES Y FACHADAS 2 INSTALACIÓN ELECTRICA 5 INSTALACIÓN SANITARIA 7 PROYECTO ESTRUCTURAL 3 PROYECTO ESTRUCTURAL 4 INSTALACIÓN HIDRAULICA Y DE GAS 6 ACABADOS Y CANCELERIA 8 BAN: Bajada de Aguas Negras S/E VALVULA DE BANQUETA DE FoGo. COPLE ROSCA INT 1/2" PARA TUBO DE 5/8" VALVULA MUNICIPAL O DE INSERCION TUBO COBRE FLEXIBLE DE 5/8" TUBERIA DE PVC HIDRAULICO ABRAZADERA COPLE ROSCA INT. 1/2" DE BANQUETA REGISTRO CORTO NIVEL DE BANQUETA DETALLE DE TOMA DOMICILIARIA COBRE 1/2" CUADRO TUBO GALV. 1/2" TUBO COBRE 1/2" DETALLE DE REGISTRO SANITARIO S/E CON MORTERO HIDR. PENDIENTE PLANTILLA DE CONCRETO F'C=100 KG/CM2, ESP. 5 cms. TAPA DE CONCRETO TUBO PVC 4 " .60 .40 APLANADO FINO EN INTERIOR MORTERO HIDR. 1:5 MURO DE BLOCK DE CONCRETO 0.12 X 0.20 X 0.40 ASENTADO 5 CAMA DE ARENA GRAVA 3/4 TUBO PVC 4" RANURADO TIERRA VEGETAL VARIABLE 15 DETALLE DE LINEA DE DREN S/E PLANTA ARQUITECTONICA BAJA Esc. 1:100 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 A B C D E F G H J A B C D E F G H I J K L Estacionamiento N.P.T. + 0.00 21.00 M3 Cisterna N.P.T. + 0.15 N.P.T. + 0.15 N.P.T. + 0.15 Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 0.15 Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 0.15 Jardín Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 0.15 Jardín Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 0.15 Jardín Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 0.15 2 1 3 A A´ B´ B C´ C S 5 3.47 5 2.90 2.90 5 3.47 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2.75 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H J A B C D E F G H I J K L N.P.T. + 3.15 Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 3.15 Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 3.15 Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 3.15 Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 3.15 Recamara Baño Comedor Sala Coc. Estudio Pto. Serv. N.P.T. + 3.15 A A´ B´ B C´ C B 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PLANTA ARQUITECTONICA ALTA Esc. 1:100 12 13 14 15 16 M 8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 Admón N.P.T. + 3.15 5 4 PLANTA INSTALACION ELECTRICA BAJA Esc. 1:100 PLANTA INSTALACION ELECTRICA ALTA Esc. 1:100 PLANTA INSTALACION SANITARIA BAJA Esc. 1:100 PLANTA INSTALACION SANITARIA ALTA Esc. 1:100 A B C D E F G H J A B C D E F G H I J K L 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H J A B C D E F G H I J K L M 8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A B C D E F G H J A B C D E F G H I J K L 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H J A B C D E F G H I J K L M 8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H J A B C D E F G H I J K L 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H J A B C D E F G H I J K L M 8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H J A B C D E F G H I J K L 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H J A B C D E F G H I J K L M 8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida Salida O 1/2 " O 1/2 " O 1/2 " O 1/2 " Estufa SUBE LINEA SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida Salida Estufa SUBE LINEA O 1/2 " O 1/2 " O 1/2 " O 1/2 " SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida Salida O 1/2 " O 1/2 " O 1/2 " O 1/2 " Estufa SUBE LINEA SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida Salida Estufa SUBE LINEA O 1/2 " O 1/2 " O 1/2 " O 1/2 " SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida Salida Estufa SUBE LINEA O 1/2 " O 1/2 " O 1/2 " O 1/2 " SUBE LINEA W.C. Lavabo O 1/2 " LLAVE DE PASO VALVULA DE BANQUETA O 1 " Salida O 1 " O 1/2 " 17.00 M3 Cisterna SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida O 1/2 " O 1/2 " Estufa SUBE LINEA SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida Estufa SUBE LINEA O 1/2 " O 1/2 " SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida O 1/2 " O 1/2 " Estufa SUBE LINEA SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida Estufa SUBE LINEA O 1/2 " O 1/2 " SUBE LINEA W.C. Lavabo Regadera Fregadero Lavadero Boiler Salida Estufa SUBE LINEA O 1/2 " O 1/2 " W.C. Lavabo O 1/2 " V5 V4 V6 V1 V2 V7 V3 V5 V4 V6 V1 V2 V7 V3 V5 V4 V6 V1 V2 V7 V3 V5 V4 V6 V1 V2 V3 V5 V4 V6 V1 V2 V7 V3 V5 V4 V6 V1 V2 V7 V3 V5 V4 V6 V1 V2 V7 V3 V5 V4 V6 V1 V2 V7 V3 V5 V4 V6 V1 V2 V11 V3 V5 V4 V6 V1 V2 V7 V3 V16 V10 V8 V9 V14 V14 V12 REGISTRO SANITARIO 40 X 60 CM. TUB. PVC 4" TUB. PVC 2" TUB. PVC 2" TUB. PVC 2" REGISTRO SANITARIO 40 X 60 CM. A RED DE DRENAJE MUNICIPAL TUB. PVC 4" TUB. PVC 4" TUB. PVC 2" TUB. PVC 2" TUB. PVC 2" REGISTRO SANITARIO 40 X 60 CM. REGISTRO SANITARIO 40 X 60 CM. TUB. PVC 4" TUB. PVC 2" TUB. PVC 2" TUB. PVC 2" TUB. PVC 4" TUB. PVC 4" BAN BAN REGISTRO SANITARIO 40 X 60 CM. TUB. PVC 2" TUB. PVC 2" TUB. PVC 2" REGISTRO SANITARIO 40 X 60 CM. TUB. PVC 4" TUB. PVC 2" TUB. PVC 2" TUB. PVC 2" TUB. PVC 4" TUB. PVC 4" BAN BAN TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" BAN BAN BAN TUB. PVC 4" TUB. PVC 4" TUB. PVC 2" TUB. PVC 2" TUB. PVC 4" TUB. PVC 4" TUB. PVC 2" TUB. PVC 2" TUB. PVC 4" TUB. PVC 2" TUB. PVC 2" BAN BAN TUB. PVC 4" BAN BAN BAN TUB. PVC 4" TUB. PVC 4" TUB. PVC 2" TUB. PVC 2" TUB. PVC 4" TUB. PVC 4" TUB. PVC 2" TUB. PVC 2" TUB. PVC 2" TUB. PVC 4" BAN BAN TUB. PVC 2" TUB. PVC 4" C-3 C-3 C-3 C-3 C-3 C-3 C-3 C-3 C-3 C-4 C-4 C-4 C-4 C-4 C-4 C-4 C-4 C-4 C-5 C-5 C-5 C-5 C-5 C-5 C-2 C-2 C-2 C-2 C-2 C-2 C-2 C-2 C-2 C-5 C-5 C-5 C-5 C-5 C-1 C-1 C-1 C-1 C-1 C-1 C-1 C-1 Sube C-11 C-11 C-11 C-11 C-1 C-11 C-11 C-11 C-11 C-11 C-11 C-11 C-8 C-8 C-8 C-8 C-8 C-8 C-8 C-8 C-8 C-9 C-9 C-9 C-9 C-9 C-9 C-9 C-9 C-9 C-10 C-10 C-10 C-10 C-10 C-10 C-7 C-7 C-7 C-7 C-7 C-7 C-7 C-7 C-7 C-10 C-10 C-10 C-10 C-10 C-6 C-6 C-6 C-6 C-6 C-6 C-6 C-6 C-11 C-11 C-11 C-6 C-11 C-11 C-11 C-11 C-11 BAP BAP BAP BAP BAP N.P.T. + 6.15 N.P.T. + 6.15 N.P.T. + 6.15 BAP BAP BAP 2K-1 2K-1 2K-1 ZC-3 5 DL-1 DL-1 DL-1 DL-1 DL-2 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-2 5 ZC-1 ZC-2 ZC-2 5 5 5 ZC-2 ZC-2 5 5 DL-1 DL-1 5 ZC-2 DL-1 DL-1 DL-1 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-2 DL-2 5 5 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-1 DL-1 DL-2 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-2 5 ZC-1 ZC-2 ZC-2 ZC-2 5 5 5 ZC-2 ZC-2 5 DL-1 DL-1 5 ZC-2 DL-1 DL-1 DL-1 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-2 DL-2 5 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-1 DL-1 DL-2 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-2 5 ZC-1 ZC-2 ZC-2 ZC-1 5 5 5 ZC-2 5 5 DL-1 5 ZC-2 DL-1 DL-1 DL-1 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-2 DL-2 5 5 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-1 DL-2 DL-1 DL-1 DL-1 DL-1 DL-1 DL-2 5 ZC-1 ZC-2 5 5 ZC-2 ZC-2 5 DL-1 DL-1 5 ZC-2 DL-1 DL-1 DL-1 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-2 DL-2 5 5 ZC-2 ZC-2 ZC-2 ZC-2 ZC-1 DL-1 DL-1 DL-1 DL-2 DL-1 DL-2 5 ZC-1 ZC-1 ZC-2 5 DL-1 DL-1 DL-1 DL-1 5 ZC-2 5 ZC-2 DL-1 DL-2 DL-2 5 5 ZC-2 5 ZC-1 DL-1 DL-1 5 ZC-2 5 5 ZC-1 5 DL-1 5 5 5 DL-1 DL-1 5 ZC-1 DL-1 DL-1 ZC-2 5 ZC-2 2DL-1 2K-1 2K-1 2K-1 ZC-3 DL-1 ZC-2 ZC-2 5 5 5 DL-1 5 5 5 ZC-2 ZC-2 ZC-2 DL-1 DL-1 DL-1 DL-1 ZC-2 D D 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H J A B C D E F G H I J K L 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 M 8 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-3 T-3 T-3 T-3 T-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 T-1 T-3 T-2 2DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 3/8"@20 3/8"@20 3/8"@20 3/8"@20 3/8"@20 5 1/2"@25 5 5 5 1/2"@25 5 5 1/2"@25 5 5 3/8"@30 5 5 3/8"@30 5 5 3/8"@30 5 5 3/8"@30 5 5 3/8"@30 5 1/2"@25 5 5 5 1/2"@25 5 5 1/2"@25 5 5 1/2"@25 5 5 3/8"@30 5 5 3/8"@30 5 5 1/2"@25 5 5 1/2"@25 5 5 1/2"@25 5 5 1/2"@25 5 5 1/2"@25 5 3/8"@15 5 3/8"@15 5 3/8"@15 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 E E A A K-2 (A TENSION) B B C C 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H J A B C D E F G H I J K L 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 M 8 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-7 T-3 T-3 T-3 T-3 T-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 T-1 T-2 T-4 2DL-3 DL-3 DL-3 DL-3 DL-3 DL-3 3/8"@20 3/8"@20 3/8"@20 3/8"@20 3/8"@20 5 1/2"@25 5 5 5 1/2"@25 5 5 1/2"@25 5 5 3/8"@30 5 5 3/8"@30 5 5 3/8"@30 5 5 3/8"@30 5 5 3/8"@30 5 1/2"@25 5 5 5 1/2"@25 5 5 1/2"@25 5 5 1/2"@25 5 5 3/8"@30 5 5 3/8"@30 5 5 1/2"@25 5 5 1/2"@25 5 5 1/2"@25 5 5 1/2"@25 5 5 1/2"@25 5 3/8"@15 5 3/8"@15 5 3/8"@15 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 LOSA H=10 K-2 (A TENSION) DL-3 F F G G H H T-4 T-5 T-6 T-6 T-6 T-6 T-6 T-6 T-6 T-6 T-6 T-6 T-6 T-6 T-6 T-6 T-5 DL-3 K K J J PLANTA DE CIMENTACIÓN Esc. 1:100 PLANTA ESTRUCTURAL DE ENTREPISO Esc. 1:100 PLANTA ESTRUCTURAL DE AZOTEA Esc. 1:100 Salida W.C. Tinacos O 1/2 " O 1 " O 1 " O 1 " Cisterna 17 M3 Linea de agua fria Linea de agua caliente Linea de gas S I M B O L O G I A Sist. hidr. Lavabo Llave de paso Toma de gas Toma municipal W.C. Regadera Lavabo O 1/2 " Lavadero Salida W.C. Regadera Lavabo O 1/2 " Lavadero Fregadero W.C. Regadera Lavabo O 1/2 " Lavadero Fregadero Salida W.C. Regadera Lavabo O 1/2 " Fregadero Regadera Lavabo W.C. W.C. Regadera Lavadero Lavadero Lavadero W.C. Regadera Lavabo O 1/2 " Lavadero Fregadero Salida W.C. Regadera Lavabo O 1/2 " Fregadero Regadera Lavabo W.C. W.C. Regadera Lavadero Lavadero Lavadero O 1 " Tanques de gas W.C. Lavabo ISOMETRICO HIDRAULICO Y DE GAS Esc. 1:100 Fregadero Fregadero O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1/2 " O 1 " Fregadero 5 Acceso vehicular Área común Área común Acceso vehicular F CRISTAL TINTEX DE 6 MM 3.08 2.20 S/E VENTANA V1 CRISTAL TINTEX DE 6 MM F CRISTAL TINTEX DE 6 MM F CRISTAL TINTEX DE 6 MM F CRISTAL TINTEX DE 6 MM F CRISTAL TINTEX DE 6 MM F CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM F F F F F F F F F F CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM 1.40 2.20 1.90 2.20 1.95 1.15 1.50 0.60 0.40 2.20 0.60 1.15 1.60 1.00 0.72 1.30 1.40 1.30 1.36 1.50 0.80 2.00 S/E VENTANA V2 S/E VENTANA V3 S/E VENTANA V4 S/E VENTANA V5 S/E VENTANA V6 S/E VENTANA V16 S/E VENTANA V12 S/E VENTANA V11 S/E VENTANA V10 S/E VENTANA V9 S/E VENTANA V8 S/E VENTANA V7 V10 F F 0.85 2.20 0.40 2.00 F S/E VENTANA V15 0.40 0.40 F S/E VENTANA V13 F CRISTAL TINTEX DE 6 MM 1.00 1.00 S/E VENTANA V14 F F CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM CRISTAL TINTEX DE 6 MM V13 V14 V11 V16 V13 V15 V14 DL-1 DL-1 T-4 DL-3 B G 3/8"@15 3/8"@15 30 % 70 % N.P.T. + 3.30 Acometida C.F.E. A RED DE DRENAJE MUNICIPAL TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" ZA-1 8' Jardín Jardín A B C D E F G H J A B C D E F G H I J K L 5 3.47 5 2.90 2.90 5 3.47 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2.75 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 30 % 70 % 8' \W6.80435; EL CASTILLO A TENSION K-2 \W6.80435; DEBE TENER UNA LONGITUD \W6.80435; DE GANCHO DE 30 CM EN \W6.80435; EL APOYO SUPERIOR E \W6.83333; INFERIOR. NOTA: 2K-1 2K-1 2K-1 ZC-3 5 DL-1 DL-1 DL-1 DL-1 DL-2 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-2 5 ZC-1 ZC-2 ZC-2 5 5 5 ZC-2 ZC-2 5 5 DL-1 DL-1 5 ZC-2 DL-1 DL-1 DL-1 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-2 DL-2 5 5 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-1 DL-1 DL-2 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-2 5 ZC-1 ZC-2 ZC-2 ZC-2 5 5 5 ZC-2 ZC-2 5 DL-1 DL-1 5 ZC-2 DL-1 DL-1 DL-1 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-2 DL-2 5 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-1 DL-1 DL-2 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-1 DL-2 5 ZC-1 ZC-2 ZC-2 ZC-1 5 5 5 ZC-2 5 5 DL-1 5 ZC-2 DL-1 DL-1 DL-1 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-2 DL-2 5 5 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-1 DL-2 DL-1 DL-1 DL-1 DL-1 DL-1 DL-2 5 ZC-1 ZC-2 5 5 ZC-2 ZC-2 5 DL-1 DL-1 5 ZC-2 DL-1 DL-1 DL-1 5 ZC-2 5 5 ZC-2 DL-1 DL-1 DL-2 DL-2 5 5 ZC-2 ZC-2 ZC-2 ZC-2 ZC-1 DL-1 DL-1 DL-1 DL-2 DL-1 DL-2 5 ZC-1 ZC-1 ZC-2 5 DL-1 DL-1 DL-1 DL-1 5 ZC-2 5 ZC-2 DL-1 DL-2 DL-2 5 5 ZC-2 5 ZC-1 DL-1 DL-1 5 ZC-2 5 5 ZC-1 5 DL-1 5 5 5 DL-1 DL-1 5 ZC-1 DL-1 DL-1 ZC-2 5 ZC-2 2DL-1 2K-1 2K-1 2K-1 ZC-3 DL-1 ZC-2 ZC-2 5 5 5 DL-1 5 5 5 ZC-2 ZC-2 ZC-2 DL-1 DL-1 DL-1 DL-1 ZC-2 PLANTA DE CIMENTACIÓN Esc. 1:100 DL-1 DL-1 A RED DE DRENAJE MUNICIPAL TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" TUB. PVC 4" ZA-1 A B C D E F G H J A B C D E F G H I J K L 5 3.47 5 2.90 2.90 5 3.47 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2.75 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 8' LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL FIRMA: SUPERFICIE DE TERRENO: 801.95 M2 SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 C.O.S. 65% 508.08 M2 63% ALTURA: 7.60 M. CAJONES: 10 CAJONES DESCRIPCIÓN DEL PLANO: PROPIETARIO: DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 ACERO LECHO INFERIOR ACERO LECHO SUPERIOR TRABE MALLA E. 6X6-6/6 DALA MURO DE CARGA. CASTILLO MURO DESLIGADO PROYECTO ESTRUCTURAL 3 1. LAS ACOTACIONES DE LOS PLANOS SON EN CENTIMETROS, Y SE TENDRAN QUE COTEJAR CON LOS PLANOS ARQUITECTONICOS ASI COMO NIVELES. 2. LOS BOCETOS EN LOS QUE SE MUESTRAN LOS ARMADOS DE LOS ELEMENTOS ESTRUCTURALES NO SE ENCUENTRAN A ESCALA. 3. CONCRETO ESTRUCTURAL DE f´c=200 kg/cm² PARA DALAS Y CASTILLOS 4. LA SEPARACION HORIZONTAL MINIMA LIBRE ENTRE VARILLAS DEBERA SER EL MAYOR DE LOS DOS VALORES QUE A CONTINUACION SE DESCRIBEN: EL DIAMETRO DE LA VARILLA MAS GRUESA O 1.5 VECES EL TAMAÑO MAXIMO DEL AGREGADO. 5. LA MINIMA SEPARACION VERTICAL LIBRE ENTRE VARILLAS SERA EL MAYOR DE DE LOS DOS VALORES SIG: EL DIAMETRO DE LA VARILLA MAS GRUESA O 2 cm. 6. LAS LONGITUDES DE ANCLAJE RECTO PARA VARILLA CORRUGADA SE MOSTRARAN EN LA TABLA DE VARILLAS (LA1). 7. TODAS LAS VARILLAS TERMINADAS EN ESCUADRA SE ANCLARAN EN LOS ELEMENTOS NORMALES A MENOS QUE SE HAGA OTRA INDICACION, TAL COMO LO MUESTRA EL DETALLE 1. 8. EL ANCLAJE DE ESTRIBOS SE HARA CON UN DOBLEZ A 135º Y EL DE LAS GRAPAS A 180º, RESPETANDO LOS RADIOS (r) INDICADOS EN LA TABLA DE VARILLAS, SEGUIDO DE UN TRAMO RECTO DE 10 DIAMETROS. VER DETALLE 2. 9. SE PERMITEN TRASLAPES PARA CUALQUIER DIAMETRO DE VARILLA CON LAS LONGITUDES (LT) QUE SE INDICAN EN LA TABLA DE VARILLAS ( DETALLE 3 ). 10.NO SE PERMITIRA TRASLAPAR MAS DEL 30% DEL REFUERZO EN UNA MISMA SECCION, EL REFUERZO RESTANTE PODRA TRASLAPARSE EN OTRA SECCION QUE TENGA COMO MINIMO 40 DIAMETROS DE SEPARACION DE LA PRIMERA. T A B L A D E V A R I L L A S VARILLA As LA1 LT1 LG1 r cm cm 2 cm cm cm cm 0.95 1.27 1.59 1.90 0.71 1.27 1.98 2.85 30 35 40 50 40 45 55 65 20 30 35 45 4 5 7 8 d w d NOMINAL 3/8" 1/2" 5/8" 3/4" kg/m 0.557 0.996 1.560 2.250 LG1 3 CMS MINIMO \A1;RECUBRIMIENTO LG2 MURO LOSA \A1;H DETALLE 1 d d 10 d d 10 d 10 d DETALLE 2 LT1 DETALLE 3 d d 1. TODA LA CIMENTACION SE DESPLANTARA SOBRE TERRENO FIRME QUE TENGA UNA CAPACIDAD DE CARGA MINIMA DE 25 Ton/m² DEBE EVITAR DESPLANTAR EN TERRENO NATURAL O SOBRE RELLENOS. 2. LAS ZAPATAS AISLADAS O CORRIDAS DE CONCRETO SE DESPLANTARAN SOBRE UNA PLANTILLA DE f´c=100 kg/cm² CON ESPESOR DE 5 CM. 3. LOS NIVELES DE PISO SERAN DETERMINADOS POR LOS PLANOS ARQUITECTONICOS DEL PROYECTO. 4. EL RELLENO PARA LAS ZAPATAS CORRIDAS O AISLADAS DEBERA SER EN CAPAS DE 20 cm COMO MAXIMO, UTILIZANDO PIZON DE MANO O BAILARINA. 5. EL CONCRETO PARA LAS ZAPATAS CORRIDAS SERA DE 200 kg/cm². 5. EL CONCRETO PARA LAS ZAPATAS AISLADAS SERA DE 200 kg/cm². NOTAS DE CIMENTACION, FIRMES Y RELLENOS 2.54 5.07 80 115 60 10 1" 3.975 ESPECIFICACIONES ESTRUCTURALES LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL FIRMA: SUPERFICIE DE TERRENO: 801.95 M2 SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 DESCRIPCIÓN DEL PLANO: PROPIETARIO: DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL CLAVE CATASTRAL: 2702401900 FIRMA: SUPERFICIE DE TERRENO: 801.95 M2 SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 DESCRIPCIÓN DEL PLANO: PROPIETARIO: DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL FIRMA: SUPERFICIE DE TERRENO: 801.95 M2 SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 DESCRIPCIÓN DEL PLANO: PROPIETARIO: DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL FIRMA: DESCRIPCIÓN DEL PLANO: PROPIETARIO: DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL FIRMA: SUPERFICIE DE TERRENO: 801.95 M2 SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 DESCRIPCIÓN DEL PLANO: PROPIETARIO: SR. ENRIQUE CARRILLO ORTIZ DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL FIRMA: SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 DESCRIPCIÓN DEL PLANO: PROPIETARIO: DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL FIRMA: SUPERFICIE DE TERRENO: 801.95 M2 SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 DESCRIPCIÓN DEL PLANO: PROPIETARIO: DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2 LOCALIZACIÓN USO DE SUELO / NO. OFICIAL / LICENCIA DE CONSTRUCCION SELLOS SIMBOLOGIA PROYECTO: EDIFICIO "ZERTUCHE" DESTINO: 10 DEPARTAMENTOS EN CONDOMINIO VERTICAL DE USO HABITACIONAL FIRMA: SUPERFICIE TOTAL CONSTRUIDA: 1,050.35 M2 DESCRIPCIÓN DEL PLANO: PROPIETARIO: DESCRIPCIÓN DEL PROYECTO DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINETA PTO. SERV. CIRCULACIÓN NIVEL ESPACIO AREA AREA TOTAL P. BAJA \A1;ADMÓN: CASETA DE VIGILANCIA \S1/2; BAÑO CTO. MAQUINAS DEPARTAMENTO TIPO: SALA/ COMEDOR RECAMARA ESTUDIO BAÑO COCINA PTO. SERVICIO CIRCULACIÓN P. 1er. NIVEL EST:10 CAJONES ÁREA VERDE 21.03M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 X 5 DPTOS. 23.28M2 13.36M2 11.49M2 7.10 M2 6.95 M2 4.95 M2 15.93M2 80.81 M2 404.05 M2 X 5 DPTOS. 80.81 M2 404.05 M2 P. BAJA 6.75 M2 3.47 M2 9.56 M2 12.05M2 18.12M2 4.24 M2 19.78 M2 \A1;ADMON: INTENDENCIA OFICINA \S1/2; BAÑO P. 1er. NIVEL 34.41 M2 136.13 M2 188.06 M2 406.57 M2 No. DE PLANO: SEPTIEMBRE DE 2009 N P. NIÑO ARTILLERO FUENTE FRAY ANTONIO VILLASEÑOR CARLOS LOPEZ CIRCUITO MAESTROS ILUSTRES CIRCUITO MAESTROS ILUSTRES MARIO SALDAÑA STA. CRUZ CULTURA L. MOLINA J. MEADE MAESTROS ILUSTRES AV. TECNICA HUMANIDADES LETRAS CIENCIAS RAMON ALCORTA JARDIN DE NIÑOS E ZERTUCHE AV. SALVADOR NAVA AV. NIÑO ARTILLERO ÁREA COMÚN CIRCULACIÓN 82.38M2

Language	Spanish
Drawing Type	Full Project
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Parking
