Project Bridge DWG Full Project for AutoCAD

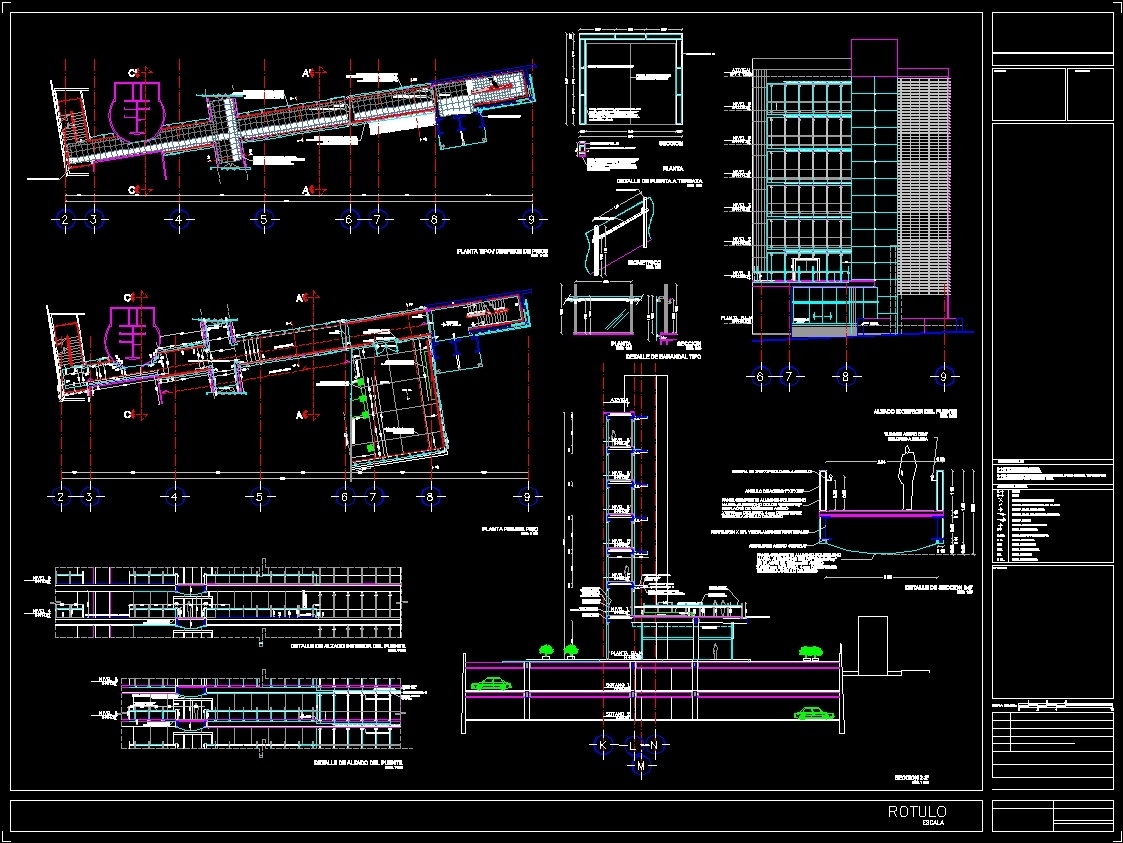

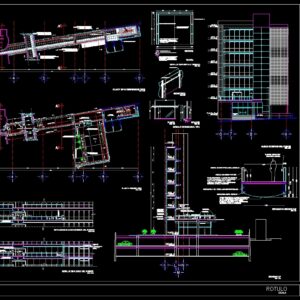

Pedestrian bridge project between office buildings, plants, cuts, elevations, construction details and finishes

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

reception, aluminum-polyethylene composite panel, subject to steel angle, up, down, exit to terrace, terrace, ground floor, false ceiling, roof, seat made in work, vestibule, square, bap, exterior elevation of the bridge, first floor floor, construction board, seat made on site see exterior masonry plans, concrete floor, auxiliary line, auxiliary line, concrete floor limit, metal structure covered with alucobond, detail of door to terrace, floor, section, detail of handrail type, interior elevation, detail of elevation, isometric, limit of canceleria, entrance to elevators, entrance to toilets for public, canceleria, projection of, horton automatic sliding door see planes of canceleria, detail of elevation inside the bridge, detail of elevation of the bridge, ground floor, graphic scale :, reference :, orientation :, indicates change of level in the floor, indicates level in court or facade, indicates level in floor, floor level ter mined., nb, nm, bench level, low wall level, general notes :, np, nt, npt, ground level, parapet level, general symbology :, slab level, nl, npl, plafond level, indicates cut, indicates radio center, location

Raw text data extracted from CAD file:

N+-0.00 RECEPCION N+0.15 A 26.47 4.10 3.23 0.40 0.40 3.23 0.40 0.40 0.75 2.84 0.79 +0.00 0.45 0.41 1.60 1.42 1.41 1.40 23.2936978207189 X 3207 mm DE LARGO, 4 mm DE ESPESOR EN PLACAS DE 1016mm DE ANCHO PANEL COMPOSITE ALUMINIO-POLIETILENO MARCA ALUCOBOND COLOR "Metalic Flay" PANEL COMPOSITE ALUMINIO-POLIETILENO SUJETOS A ANGULO DE ACERO X 3516 mm DE LARGO, 4 mm DE ESPESOR SUJETOS A ANGULO DE ACERO EN PLACAS DE 1016mm DE ANCHO MARCA ALUCOBOND COLOR "Metalic Flay" PERFIL IR 24 X 131, VER PLANOS ESTRUCTURALES ANGULO DE ACERO 4"X3"X1/4" SOLERA DE 3/16"X1" SOLDADA A ANGULO ANGULO DE ACERO 1"X1"X1/8" 23.2936978207189 23.2936978207189 23.2936978207189 TUBO DE ACERO DE 3" SOLDADO A SOLERA 23.2936978207189 23.2936978207189 23.2936978207189 23.2936978207189 23.2936978207189 23.2936978207189 23.2936978207189 23.2936978207189 23.2936978207189 23.2936978207189 0.60 1.20 0.60 1.20 0.60 3.00 0.60 0.92 8.71 4.51 4.20 0.55 1.50 1.63 5.21 0.07 0.66 1.22 0.72 1.35 2.63 1.48 0.16 0.26 0.14 0.11 0.77 0.54 2.25 0.29 0.29 0.12 0.62 0.11 1.12 1.96 0.20 2.94 3.00 0.16 0.78 0.91 1.50 7.43 7.25 2.97 0.92 0.40 0.90 0.90 0.58 1.01 0.90 0.82 1.42 1.00 1.20 2.42 2.28 2.69 2.34 1.04 0.68 1.50 1.50 1.47 4.62 5.54 2.32 2.67 2.58 2.61 2.12 2.09 2.53 2.49 2.99 3.02 1.15 3.00 2.69 2.34 2.79 1.06 1.50 1.50 1.50 0.75 2 3 C C 4 5 A A 6 7 8 9 3.05 9.15 9.15 9.15 3.05 6.10 50.10 10.45 3.05 9.15 9.15 9.15 3.05 6.10 50.10 10.45 0.26 0.45 0.15 0.43 0.68 0.15 0.22 0.25 1.50 0.31 0.31 0.31 0.31 0.31 0.43 0.60 0.31 0.31 0.31 0.31 0.31 0.05 0.14 0.17 0.17 0.13 2.14 2.14 1.83 0.61 2.14 1.22 10.07 1.84 2.44 0.61 2.44 2.67 0.11 0.33 0.80 0.39 0.11 0.11 0.61 0.11 0.30 2.44 0.14 0.17 0.22 0.28 0.27 0.28 0.28 0.79 1.50 1.81 2.47 1.60 0.35 .16 2.43 0.78 0.75 0.74 0.17 2.76 0.16 2.44 0.16 0.97 0.81 0.97 -38.63495617293216 -38.63495617293216 -38.63495617293216 -38.63495617293216 -38.63495617293216 -38.63495617293216 -38.63495617293216 -38.63495617293216 -38.63495617293216 -38.63495617293216 -38.63495617293216 -38.63495617293216 -28.20035770414131 -28.20035770414131 -28.20035770414131 -26.38026222734398 -26.38026222734398 -26.38026222734398 -26.38026222734398 -26.38026222734398 -26.38026222734398 -26.38026222734398 -26.38026222734398 -26.38026222734398 1.09 SUBE BAJA 68 69 70 71 72 73 74 75 76 77 78 67 66 65 64 63 62 61 81 80 79 82 0.21 2.94 0.99 0.91 0.20 1.07 2.27 0.78 0.20 2.84 0.99 0.87 0.13 1.30 0.87 0.07 0.09 1.50 2.84 1.40 1.30 0.13 1.50 1.50 0.64 0.75 0.21 2.94 0.99 0.91 0.20 1.33 1.07 2.27 0.78 1.50 0.96 0.20 1.00 0.90 1.50 1.30 1.50 0.64 2.94 2.27 1.18 0.20 1.33 1.07 1.96 2.84 0.90 0.54 1.30 0.90 1.30 1.00 1.20 0.14 1.50 0.90 1.00 1.50 1.30 1.00 0.90 2.25 1.12 1.00 0.90 1.54 0.87 0.13 0.87 1.43 1.06 SALIDA A TERRAZA 1 1' 2 3 3' 1' 2 2' 1 2 2' NPT +103.25 TERRAZA 5 M K N L NIVEL 1 N+103.31 5 SOLERA DE 3/16"X1" SOLDADA AL TUBO PLACA 5/8"x.573 m SOLDADA A VIGA I PLACA 1/2"x5"x3.23 m SOLDADA A TUBO Y A PLACAS TUBO DE ACERO 4" SOLDADO A SOLERA PLANTA BAJA N +98.525 MENSULA DE ACERO 1/4" CON UN PERALTE DE 15.2 cm A 27.8 cm DE@ 1.5 m TERRAZA FALSO PLAFON 5 NIVEL 2 N+106.94 5 CRISTAL TEMPLADO DE 9 mm. SOLERA 4" x 1/2" @ 10 cm. c.c.c. CANAL DE LAMINA CAL. 12 5 NIVEL 4 N+114.20 NIVEL 5 N+117.83 NIVEL 3 N+110.57 5 5 5 5 NIVEL 6 N+121.46 AZOTEA 5 5 SOTANO 1 N+95.225 SOTANO 2 N+92.09 5 5 CANAL DE LAMINA CAL.12 TUBO DE ACERO 4" SOLDADO A SOLERA ASIENTO HECHO EN OBRA PEND. 2 % 5 5 5 5 VESTIBULO +98.525 PLAZA +98.36 AZOTEA NPT + 125.09 NIVEL 6 NPT+121.46 NIVEL 5 NPT+117.83 NIVEL 4 NPT+114.20 NIVEL 3 NPT+110.57 NIVEL 2 NPT+106.94 NIVEL 1 NPT+103.31 8 9 6 7 BAP BAP DETALLE DE SECCION 3-3' ESC. 1:25 SECCION 2-2' ESC. 1:100 NPT +103.31 VESTIBULO ALZADO EXTERIOR DEL PUENTE ESC. 1:100 PLANTA PRIMER PISO ESC. 1:100 ESC. 1:100 PLANTA TIPO / DESPIECE DE PISOS PISO DE GRANITO COLOR AZUL ALA DE MOSCA [BLUE PEARL] MARCA MARMOLES MUNDIALES O SIMILAR EN PLACAS DE 30.5 X 30.5 CM ASENTADO CON MORTERO CEMENTO-ARENA PROP. 1:3 PISO DE GRANITO COLOR NEGRO ABSOLUTO SAN GABRIEL MARCA MARMOLES MUNDIALES O SIMILAR EN PLACAS DE 30.5 X 30.5 CM ASENTADO CON MORTERO CEMENTO-ARENA PROP. 1:3 PISO DE GRANITO COLOR NEGRO ABSOLUTO SAN GABRIEL MARCA MARMOLES MUNDIALES O SIMILAR EN PLACAS DE 61 X 61 CM ASENTADO CON MORTERO CEMENTO-ARENA PROP. 1:3 PISO DE GRANITO COLOR AZUL ALA DE MOSCA [BLUE PEARL] MARCA MARMOLES MUNDIALES O SIMILAR EN PLACAS DE 61 X 61 CM ASENTADO CON MORTERO CEMENTO-ARENA PROP. 1:3 JUNTA CONSTRUCTIVA JUNTA CONSTRUCTIVA JUNTA CONSTRUCTIVA JUNTA CONSTRUCTIVA JUNTA CONSTRUCTIVA ASIENTO HECHO EN OBRA VER PLANOS DE ALBAÑILERIA EXTERIOR PISO DE CONCRETO MARTELINADO PISO DE CONCRETO MARTELINADO PISO DE CONCRETO APARENTE COLADO EN LOSAS DE 3 X 3 m CON JUNTAS DE 5 mm 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 linea auxiliar LINEA AUXILIAR 5 5 5 PISO DE CONCRETO MARTELINADO PISO DE CONCRETO MARTELINADO ASIENTO HECHO EN OBRA VER PLANOS DE ALBAÑILERIA EXTERIOR REDONDO DE 1/2" @ 50 cm. 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1.50 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 LIMITE DE PISO DE CONCRETO MARTELINADO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 JUNTA CONSTRUCTIVA 5 5 5 5 5 5 5 5 5 5 JUNTA CONSTRUCTIVA 5 5 5 5 5 5 5 5 5 5 5 1.60 PEND. 2 % 2 3 C C' 4 5 6 7 8 9 ESTRUCTURA METALICA RECUBIERTA DE ALUCOBOND MARCO HECHO DE ANGULO DE 1"X1"X1/8" PANEL COMPOSITE DE ALUMINIO-POLIETILENO MARCA ALUCOBOND COLOR "METALIC FLAY" EN PLACA DE 1000 mm DE ANCHO X 2430 mm DE LARGO, DE 4 mm DE ESPESOR SUJETOS A ANGULOS DE ACERO 0.35 .16 MONTEN 6"X2 1/2" CAL. 12 MONTEN 6"X2 1/2" CAL. 12 MARCO HECHO DE ANGULO DE 1"X1"X1/8" PANEL COMPOSITE DE ALUMINIO-POLIETILENO MARCA ALUCOBOND COLOR "METALIC FLAY" EN PLACA DE 1000 mm DE ANCHO X 2430 mm DE LARGO, DE 4 mm DE ESPESOR SUJETOS A ANGULOS DE ACERO DETALLE DE PUERTA A TERRAZA ESC. 1:25 PLANTA SECCION PUERTA ABATIBLE HORTON DE 8' DE 2 HOJAS TIPO ELEGANT DETALLE DE BARANDAL TIPO TUBO DE ACERO DE 3" TUBO DE ACERO DE 3" 5 ALZADO INTERIOR DETALLE DE ALZADO ESC. 1:25 SECCION PLANTA ESC. 1:25 ISOMETRICO ESC. 1:25 LIMITE DE CANCELERIA TUBO DE ACERO 3" SOLDADO A SOLERA TUBO DE ACERO 3" SOLDADO A SOLERA VESTIBULO ENTRADA A ELEVADORES PLANTA BAJA NPT+98.525 A A' A' C' 5 5 5 5 5 5 5 5 5 5 ENTRADA A SANITARIOS PARA PUBLICO 5 ESTRUCTURA METALICA RECUBIERTA DE ALUCOBOND CANCELERIA PROYECCION DE JUNTA CONSTRUCTIVA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 NIVEL 4 N+114.20 NIVEL 5 N+117.83 5 5 JUNTA CONSTRUCTIVA 5 5 5 PUERTA AUTOMATICA CORREDIZA MARCA HORTON VER PLANOS DE CANCELERIA 5 5 5 ESTRUCTURA METALICA RECUBIERTA DE ALUCOBOND 5 5 TUBO DE ACERO DE 3" SOLDADO A SOLERA 5 5 5 MENSULA METALICA 1/4" @ 1.5 m CRISTAL TEMPLADO 9 mm. redondo de 1/2" @ 50 cm. SOLERA 4" x 1/2" @ 10 cm. c.c.c. CANAL DE LAMINA CAL. 12 5 5 5 DETALLE DE ALZADO INTERIOR DEL PUENTE ESC. 1:100 CRISTAL TEMPLADO 9 mm. DETALLE DE ALZADO DEL PUENTE ESC. 1:100 NIVEL 4 N+114.20 NIVEL 5 N+117.83 5 5 5 5 5 5 5 5 5 5 5 ESCALA 1:100 planta baja ESCALA GRAFICA: 1 2 3 0 5 4 10 REFERENCIA: ORIENTACION: INDICA CAMBIO DE NIVEL EN EL PISO INDICA NIVEL EN CORTE O FACHADA INDICA NIVEL EN PLANTA NIVEL DE PISO TERMINADO. 4.- LAS MEDIDAS SE VERIFICARAN EN OBRA. 2.- LAS COTAS ESTAN EN METROS. 3.- LOS NIVELES ESTAN EN METROS REFERIDOS AL BANCO DE NIVEL TOPOGRAFICO CORTE EN ESCALERAS/RAMPAS 1.- LAS COTAS RIGEN AL DIBUJO. N.B. N.M. NIVEL DE BANQUETA NIVEL DE MURETE NOTAS GENERALES: N.P. N.T. N.P.T. NIVEL DE TERRENO NIVEL DE PRETIL SIMBOLOGIA GENERAL: S B SUBE BAJA NIVEL DE LOSA N.L. N.P.L. NIVEL DE PLAFOND INDICA CORTE INDICA CENTRO DE RADIO UBICACION

Language	Spanish
Drawing Type	Full Project
Category	Roads, Bridges and Dams

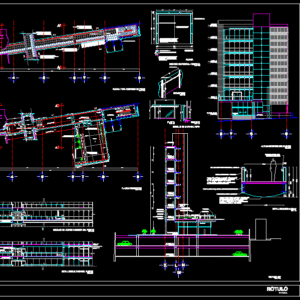

Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Masonry, Steel, Other
Measurement Units	Metric
Footprint Area
Building Features	Elevator
Tags	autocad, bridge, buildings, construction, cuts, details, DWG, elevations, finishing, full, office, pedestrian, plants, Project
