Pump Room DWG Block for AutoCAD

Pump Room DWG Block for AutoCAD

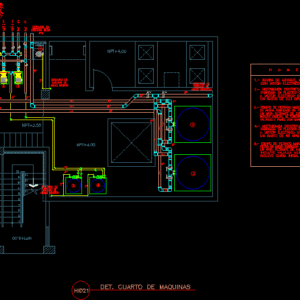

Pumping system with sand filters for water service to building and pumping system with sand filters to provide water for swimming pools.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

filling, connects to, general network hid., in trench., sewage, carcass of, discharge in, manufactured in plastic with integrated hair tranpa, coupled, n or m e n c l a t u r a, valves and panel with manometer. includes initial load of gravel and sand., includes initial load of gravel and sand., greasy waters, cistern irrigation, bilge, elevator, det. machine room

Raw text data extracted from CAD file:

HID21 LLENADO DE ALBERCAS 2 1/2"d SE CONECTA A RED GENERAL HID. EN TRINCHERA. 2 AGUAS NEGRAS CARCAMO DE DESCARGA EN 2" 6" 6" DESCARGA EN CARCAMO DE AGUAS NEGRAS 2" 2.- MOTOBOMBA CENTRIFUGA MCA. PUREX TRITON MODELO RMK-150 DE ARENA FABRICADO EN FIBRA DE VIDRIO EMBOBINADO DE 1.8m DE DIAMETRO 3.- EQUIPO DE FILTRADO MARCA ASTRAL MOD. 06706 COMPUESTO DE UN FILTRO 1.- BOMBA DE ACHIQUE, MCA. GRUNDFOS, MOD. SE-75-2A20 CON MOTOR ELECTRICO DE 3/4 H.P. 230 V./1 F./ 60 HZ. FABRICADA EN PLASTICO CON TRANPA DE PELOS INTEGRADA, ACOPLADA A MOTOR ELECTRICO DE 15 H.P. 3F/230V/60Hz PARA MANEJAR N O M E N C L A T U R A UN GASTO DE 523 GPM Y UNA CARGA D.T. DE 82 ft. UN AREA FILTRANTE DE 2.54m , PARA UNA PRESION DE TRABAJO DE 50 PSI INCLUYE CABEZAL DE TUBERIA FRONTAL DE TUBO DE PVC DE 6"d CON JUEGO DE 5 VALVULAS Y PANEL CON MANOMETRO. INCLUYE CARGA INICIAL DE GRAVA Y ARENA. 4.- MOTOBOMBA CENTRIFUGA MCA. PUREX TRITON MODELO RHK-50 FABRICADA EN PLASTICO CON TRANPA DE PELOS INTEGRADA, ACOPLADA UN GASTO DE 65 GPM Y UNA CARGA D.T. DE 66 ft. A MOTOR ELECTRICO DE 5 H.P'. 3F/230V/60Hz PARA MANEJAR INCLUYE VALVULA MULTIPLE DE 2" DE DIAMETRO MOD. 16341 UN AREA FILTRANTE DE 4.9 ft2, PARA UNA PRESION DE TRABAJO DE 50 PSI FILTRO DE ARENA FABRICADO EN FIBRA DE VIDRIO EMBOBINADO DE 0.762m DE DIAM. 5.- EQUIPO DE FILTRADO MARCA ASTRAL MOD. 09652-0100 COMPUESTO DE UN INCLUYE CARGA INICIAL DE GRAVA Y ARENA. 2 2 D 3"d 6"d C 4"d B A 6"d 6" 6" 6" 6" 6" 6" 6" 6" 6" 3" 3" 6" 6" AGUAS GRASOSAS CARCAMO DE DESCARGA EN 3"d 6"d CISTERNA RIEGO DESCARGA EN 5 5 2" 3" 3" 3 3 F G 2 1/2"d E 4" H 2 1/2"d 3"d 4 4 ACHIQUE CARCAMO DE NPT+4.00 ELEVADOR 14 13 12 11 10 9 8 7 6 5 4 3 2 1 NPT+5.96 NPT+6.00 NPT+2.50 NPT+4.00 NPT+6.00 DET. CUARTO DE MAQUINAS 6" 1

Language	Spanish
Drawing Type	Block
Category	Industrial
Additional Screenshots
File Type	dwg
Materials	Plastic, Other
Measurement Units	Imperial
Footprint Area
Building Features	Pool, Elevator
