Section Construction DWG Section for AutoCAD

Section Construction DWG Section for AutoCAD

SECTION OF CLASSROOM BUILDING nature interpretation

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

constructive section

Raw text data extracted from CAD file:

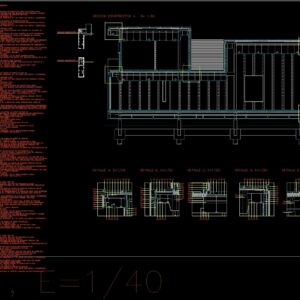

A1, E=1/40 SECCION CONSTRUCTIVA A ; E= 1/40 01 SECCION CONSTRUCTIVA A 02 03 04 05 08 09 10 D E C B A DETALLE A, E=1/20 DETALLE B, E=1/20 DETALLE C, E=1/20 DETALLE D, E=1/20 DETALLE E, E=1/20 14 15 16 17 18 19 20 13 12 11 07 24 23 22 21 25 27 28 29 26 02 03 04 05 06 08 07 01 06 14 15 16 17 18 19 13 12 11 21 22 23 20 24 25 26 27 09 10 31 30 29 28 02 03 04 05 06 08 07 01 09 10 21 20 19 18 12 13 14 15 16 17 11 07 08 09 10 11 12 06 05 04 03 16 15 14 13 02 01 18 19 20 17 21 22 23 24 25 02 01 03 13 12 11 10 09 08 07 06 05 04 15 16 17 14 18 19 20 SECCION CONSTRUCTIVA. DETALLE A: A.01 SUBESTRUCTURA DE PERFILES DE ACERO GALVANIZADO 20X10. A.02 PERFIL METALICO UPN-180, SOLDADO EN SUS EXTREMOS A PILARES. A.03 CARTELA METALICA DE APOYO DE UPN-180. A.04 PERFIL METALICO L.70.6. A.05 BASTIDOR PERIMETRAL EN T DE ACERO, QUE ABRAZA A ENLISTONADO DE MADERA. A.06 TABLÓN DE MADERA DE CEREZO DE 25x6 CM. A.07 SUBESTRUCTURA METALICA PORTANTE DE ENLISTONADO DE FACHADA. A.08 PERFIL TUBULAR 60.40.4. A.09 BASTIDOR PERIMETRAL EN T DE ACERO, QUE ABRAZA A ENLISTONADO DE MADERA. A.10 PERFIL METALICO L.70.6. A.11 GANCHO DE ACERO INXIDABLE PARA SUJECIÓN DE CABLEADO DE ARRIOSTRAMIENTO. A.12 CANALÓN FORMADO POR PANEL SANDWICH DE CHAPA CONFORMADA. A.13 PERFIL CONFORMADO ZF 160.3.0 PARA SUJECIÓN DE CANALÓN. A.14 ESTRUCTURA METÁLICA. A.15 PANEL MONODECK FLAGON PARA CUBIERTA TIPO DECK. A.16 LÁMINA EPDM GISCOLENE 120, E=1.20 MM CON PINTURA INTUMESCENTE. A.17 RESALTE DE LA GRECA DEL PANEL SANDWICH PARA APOYO DE RASTRELES. A.18 RASTRELES DE MADERA DE TEKA ARRIOSTRADOS POR CABLEADO DE ACERO PASANTE. A.19 SISTEMA DE ARRIOSTRAMIENTO DE CABLES DE ACERO PARA RASTRELES. A.20 PAVIMENTO IDECK DE MADERA DE BANGKIRAI, FORMADA POR EN TABLONADO ANTIDESLIZANTE, DE 145X28 MM. A.21 HORQUILLA Y VARILLA ROSCADA. A.22 PIEZA DE UNIÓN. A.23 PERFIL PORTANTE T/47 DE TECHO CONTINUO PLADUR. A.24 LUMINARIA iGUZZINI "THE REFLEX FIJO" 8361-57° LAMPARA QT-12 100 W. A.25 PLACA DE CARTON YESO PLADUR N. A.26 SUBESTRUCTURA DE PERFILES LAMINADOS IPN-120 CORTADOS EN L. A.27 CAMARA DE AIRE DE 7 CM. A.28 AISLANTE TERMICO NATURAL EN PANELES SELVA KORK. A.29 CITARA DE LADRILLO HUECO DOBLE. DETALLE B: B.01 TABLÓN DE MADERA DE CEREZO DE 25x6 CM. B.02 BASTIDOR PERIMETRAL EN T DE ACERO, QUE ABRAZA A ENLISTONADO DE MADERA. B.03 PERFIL METALICO L.70.6. B.04 PERFIL METALICO UPN-180, SOLDADO EN SUS EXTREMOS A PILARES, PARA CANALÓN. B.05 PERFIL METALICO L.70.6. B.06 ESTRUCTURA METÁLICA. B.07 AISLANTE TERMICO NATURAL EN PANELES SELVA KORK. B.08 SUBESTRUCTURA METALICA PORTANTE DE CARPINTERÍA. PERFILES TUBULAR 60.40.4. B.09 CARPINTERIA DE ALUMINIO ANODIZADO DE HOJAS CORREDERAS. B.10 VIDRIO LAMINADO, DE 1 HOJA EN LA CARA EXTERIOR DE 6 MM, CAMARA DE 6 MM DE AIRE DESHIDRATADO Y LUNA INTERIOR DE 4 MM. B.11 PERFIL METALICO L.40.6. B.12 PAVIMENTO IDECK DE MADERA DE BANGKIRAI, FORMADA POR EN TABLONADO ANTIDESLIZANTE, DE 145X28 MM. B.13 RASTRELES DE MADERA DE TEKA ARRIOSTRADOS POR CABLEADO DE ACERO PASANTE. B.14 RESALTE DE LA GRECA DEL PANEL SANDWICH PARA APOYO DE RASTRELES. B.15 LÁMINA EPDM GISCOLENE 120, E=1.20 MM CON PINTURA INTUMESCENTE. B.16 PANEL SANDWICH NERVADO MACHIEMBRADO PARA CUBIERTA TIPO DECK. B.17 BASTIDOR PERIMETRAL EN T DE ACERO, QUE ABRAZA A ENLISTONADO DE MADERA. B.18 TABLÓN DE MADERA DE CEREZO DE 25x6 CM. A.19 SUBESTRUCTURA DE PERFILES LAMINADOS IPN-120 CORTADOS EN L. B.20 AISLANTE TERMICO NATURAL EN PANELES SELVA KORK. B.21 TRASDOSADO DIRECTO CON PLADUR N. B.22 PASTA DE AGARRE. B.23 CITARA DE LADRILLO HUECO DOBLE. B.24 PERFIL METALICO L.70.6. B.25 FORJADO DE CHAPA COLABORANTE, DE 8 MM. B.26 VIGA DE ATADO, HEB-120 B.27 PILAR METÁLICO, DOS UPN-180 SOLDADOS EN CAJÓN. B.28 HORQUILLA Y VARILLA ROSCADA. A.29 PIEZA DE UNIÓN. A.30 PERFIL PORTANTE T/47 DE TECHO CONTINUO PLADUR. A.31 PLACA DE CARTON YESO PLADUR N. DETALLE C: C.01 TABLÓN DE MADERA DE CEREZO DE 25x6 CM. C.02 CAMARA DE AIRE DE 7 CM. C.03 AISLANTE TERMICO NATURAL EN PANELES SELVA KORK. C.04 SUBESTRUCTURA DE PERFILES LAMINADOS IPN-120 CORTADOS EN L. C.05 PAVIMENTO IDECK DE MADERA DE BANGKIRAI, FORMADA POR ENTABLONADO ANTIDESLIZANTE, DE 145X28 MM. C.06 LISTON DE MADERA DE BANGKIRAI DE 50X50 MM, COLOCADOS CADA 30 CM. C.07 MORTERO HM-20/B/15/IIa DE NIVELACION DE 5 CM. C.08 JUNTA LIMITE DE SOLERIA, FORMADO POR PERFIL DE ACERO EN L. C.09 FORJADO DE CHAPA COLABORANTE, DE 8 MM. C.10 VIGA DE ATADO, HEB-120. C.11 SUBESTRUCTURA DE PERFILES LAMINADOS IPN-120 CORTADOS EN L. C.12 SISTEMA DE ARRIOSTRAMIENTO DE CABLES DE ACERO PARA RASTRELES. C.13 RASTRELES DE MADERA DE TEKA ARRIOSTRADOS POR CABLEADO DE ACERO PASANTE. C.14 PAVIMENTO IDECK DE MADERA DE BANGKIRAI, FORMADA POR EN TABLONADO ANTIDESLIZANTE, DE 145X28 MM. C.15 LÁMINA EPDM GISCOLENE 120, E=1.20 MM CON PINTURA INTUMESCENTE. C.16 TAPAJUNTAS DE LA UNIÓN DE PANELES NERVADOS. C.17 PANEL SANDWICH NERVADO MACHIEMBRADO PARA CUBIERTA TIPO DECK. C.18 HORQUILLA Y VARILLA ROSCADA. C.19 PIEZA DE UNIÓN. C.20 PERFIL PORTANTE T/47 DE TECHO CONTINUO PLADUR. C.21 PLACA DE CARTON YESO PLADUR N. DETALLE D: D.01 VIGA DE ATADO, HEB-120. D.02 PILAR METÁLICO, DOS UPN-180 SOLDADOS EN CAJÓN. D.03 RASTRELES DE MADERA DE TEKA ARRIOSTRADOS POR CABLEADO DE ACERO PASANTE. D.04 PAVIMENTO IDECK DE MADERA DE BANGKIRAI, FORMADA POR EN TABLONADO ANTIDESLIZANTE, DE 145X28 MM. D.05 SISTEMA DE ARRIOSTRAMIENTO DE CABLES DE ACERO PARA RASTRELES. D.06 RESALTE DE LA GRECA DEL PANEL SANDWICH PARA APOYO DE RASTRELES. D.07 LÁMINA EPDM GISCOLENE 120, E=1.20 MM CON PINTURA INTUMESCENTE. D.08 PANEL MONODECK FLAGON PARA CUBIERTA TIPO DECK. D.09 ESTRUCTURA METÁLICA. D.10 PERFIL CONFORMADO ZF 160.3.0 PARA SUJECIÓN DE CANALÓN. D.11 CANALÓN FORMADO POR PANEL SANDWICH DE CHAPA CONFORMADA. D.12 GANCHO DE ACERO INXIDABLE PARA SUJECIÓN DE CABLEADO DE ARRIOSTRAMIENTO. D.13 HORQUILLA Y VARILLA ROSCADA. D.14 PIEZA DE UNIÓN. D.15 PERFIL PORTANTE T/47 DE TECHO CONTINUO PLADUR. D.16 PLACA DE CARTON YESO PLADUR N. D.17 PERFIL METALICO UPN-180, SOLDADO EN SUS EXTREMOS A PILARES. D.18 CARTELA METALICA DE APOYO DE UPN-180. D.19 PERFIL METALICO L.70.6. D.20 BASTIDOR PERIMETRAL EN T DE ACERO, QUE ABRAZA A ENLISTONADO DE MADERA. D.21 TABLÓN DE MADERA DE CEREZO DE 25x6 CM. D.22 CAMARA DE AIRE DE 7 CM. D.23 AISLANTE TERMICO NATURAL EN PANELES SELVA KORK. D.24 CITARA DE LADRILLO HUECO DOBLE. D.25 TRASDOSADO DIRECTO CON PLADUR N CON PASTA DE AGARRE. DETALLE E: E.01 VIGA DE ATADO, HEB-120. E.02 PILAR METÁLICO, DOS UPN-180 SOLDADOS EN CAJÓN. E.03 PILAR ENANO DE HORMIGÓN ARMADO. E.04 PAVIMENTO IDECK DE MADERA DE BANGKIRAI, FORMADA POR ENTABLONADO ANTIDESLIZANTE, DE 145X28 MM. E.05 LISTON DE MADERA DE BANGKIRAI DE 50X50 MM, COLOCADOS CADA 30 CM. E.06 MORTERO HM-20/B/15/IIa DE NIVELACION DE 5 CM. E.07 FORJADO DE CHAPA COLABORANTE, DE 8 MM. E.08 ESTRUCTURA METÁLICA. E.09 JUNTA LIMITE DE SOLERIA, FORMADO POR PERFIL DE ACERO EN L. E.10 PANEL SANDWICH LISO DE ACERO GALVANIZADO LACADO. E.11 SUBESTRUCTURA METALICA FORMADA POR IPE-120. E.12 REJILLA DE ACERO GALVANIZADO. E.13 BASTIDOR PERIMETRAL EN T DE ACERO, QUE ABRAZA A ENLISTONADO DE MADERA. E.14 TRASDOSADO DIRECTO CON PLADUR N CON PASTA DE AGARRE. E.15 CITARA DE LADRILLO HUECO DOBLE. E.16 AISLANTE TERMICO NATURAL EN PANELES SELVA KORK. E.17 CAMARA DE AIRE DE 7 CM. E.18 TABLÓN DE MADERA DE CEREZO DE 25x6 CM. E.19 BASTIDOR PERIMETRAL EN T DE ACERO, QUE ABRAZA A ENLISTONADO DE MADERA. E.20 SUBESTRUCTURA DE PERFILES LAMINADOS IPN-120 CORTADOS EN L. SECCION CONSTRUCTIVA A

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems

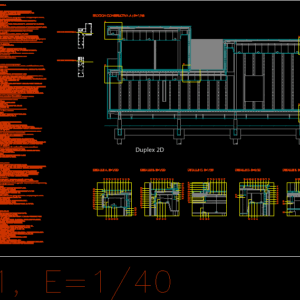

Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Deck / Patio
Tags	autocad, building, classroom, construction, dach, dalle, details, DWG, escadas, escaliers, interpretation, lajes, mezanino, mezzanine, nature, platte, reservoir, roof, section, slab, stair, telhado, toiture, treppe
