Shopping Center DWG Section for AutoCAD

Shopping Center DWG Section for AutoCAD

Shopping Center – Plants – Sections – Metallic Details-

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

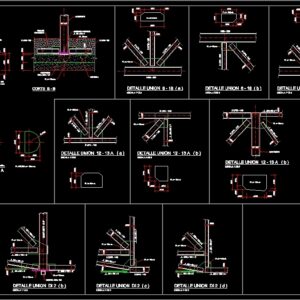

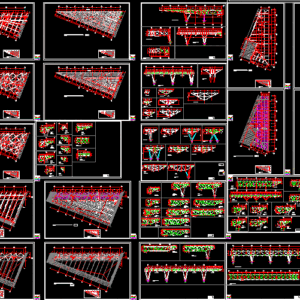

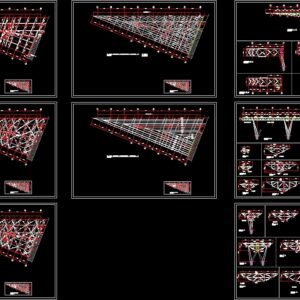

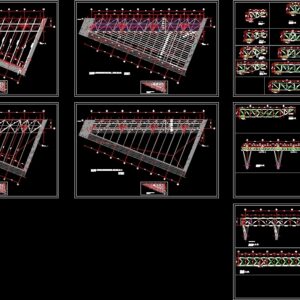

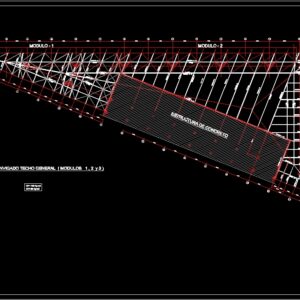

concrete beam, support detail in bracket, bracket, plant, cut a – a, varia, cut b – b, table of pens, for plotting, upright, concrete structure, beams floor general ceiling, ing. eduardo capiello, arq. Miguel Sureda, Ing. nicolas labropoulos, ing. francisco vidal, ing. raul aldrey, ing. andrés amelinckx, forced ventilation:, intern: juan luis alcala, olga lopez – rosa maria jerez – josue paez, jacobo koifman – gabriel heredia – immaculate de leon, architects collaborators :, fire prevention systems :, structural calculation :, air conditioning: , electrical installations :, sanitary facilities:, francisco pimentel m. – oscar capiello ll., millennium mall, lamina:, project :, content :, truss iii – v, iii, xii, viii, vii, xiii, xiv, truss v – xii, truss – j, truss m – e, truss – f, truss – g, truss – h, cs – xiii – xxb, truss – xiv, cs – xx – a ‘, cs – xx – b, cs – xx – a, cs – j – xv, truss j – e, truss h – f, edge concrete structure, legend, prefabricated uprights:, diagonal, vertical, conduven, edge concrete structure, schematic plant, truss v – xiii, conduven tubes, cs xx – a, truss xiv, cs j -xv, cs xiii – xxb, truss axis of the trusses see plant, truss axis in trusses see plant, cs xx – a ‘, cs xx – b

Raw text data extracted from CAD file:

\A1;.1750 \A1;.0900 \A1;.4000 \A1;.2000 \A1;.2000 \A1;.4750 \A1;d 7 5/8" \A1;.3000 \A1;.4000 \A1;.0260 \A1;.4260 \A1;.0250 \A1;.1000 \A1;.1400 \A1;.0900 \A1;.0750 \A1;.1400 \A1;.2714 \A1;.0957 \A1;.3671 \A1;.3493 \A1;.0452 \A1;.1022 \A1;.4406 \A1;.0599 \A1;d 7 5/8" \A1;.1400 \A1;.0900 \A1;.1400 \A1;.1400 \A1;.0900 \A1;.0900 \A1;.1200 \A1;.1200 \A1;.0900 \A1;.0350 \A1;.1200 \A1;.0350 \A1;.1200 \A1;.1200 \A1;.1200 \A1;.1200 \A1;d 7 5/8" \A1;.1200 \A1;.1200 \A1;.1200 \A1;.2127 \A1;.1319 \A1;.0808 \A1;.3713 \A1;.2826 \A1;.0887 \A1;.5876 \A1;.1330 \A1;.0793 \A1;.4075 \A1;.0901 \A1;.0901 \A1;.1319 \A1;.0808 \A1;.4274 \A1;.0887 \A1;.0887 \A1;.6049 \A1;.2137 \A1;.0900 \A1;.1400 \A1;.1400 \A1;.1400 \A1;.2830 \A1;.0766 \A1;.3596 \A1;.1400 \A1;.1400 \A1;.0900 \A1;.2759 \A1;.0957 \A1;.3716 \A1;.2217 \A1;.1022 \A1;.3239 \A1;.4000 \A1;.4750 \A1;.1000 \A1;.2700 \A1;.5400 \A1;.2700 \A1;.1000 \A1;.3700 \A1;.2700 \A1;.2700 \A1;R.2700 \A1;.1200 \A1;VARIA \A1;.2000 \A1;d 7 5/8" \A1;.0260 \A1;.2700 \A1;.2700 5 5 5 5 5 5 VIGA DE CONCRETO d 7 5/8" 5 CORDON INFERIOR 90 x 90 x 7 5 5 5 5 5 CORREAS 100 x 100 IPN - 100 segun caso NEOPRENE 200 x 200 x 1/2" PL 10m.m. 35x35x6 35x35x6 35x35x6 5 5 MONTANTE d 7 5/8" 2 90 x 90 x 7 2 UPN - 120 2 UPN - 120 5 5 5 5 PL e= 13m.m. 5 5 5 5 5 5 5 DETALLE APOYO EN MENSULA ESCALA 1:12.5 PL e= 13m.m. 2 UPN - 120 B B VIGA DE CONCRETO MENSULA MENSULA PLANTA CORTE A - A A A 5 VARIA 5 VIGA DE CONCRETO d 7 5/8" CORDON INFERIOR 90 x 90 x 7 NEOPRENE 200 x 200 x 1/2" PL 10m.m. PL e= 13m.m. 2 UPN - 120 MENSULA CORTE B - B 2 UPN - 120 5 B B PLANCHA e= 13m.m. 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED MONTANTE 120 x 120 x 8 120 x 120 x 8 90 x 90 x 7 35 x 35 x 6 120 x 120 x 8 MONTANTE d 6" PL e= 10m.m. PL e= 10m.m. CORREA 100 x 100 PL e= 13m.m. 120 x 120 x 8 120 x 120 x 8 90 x 90 x 7 35 x 35 x 6 MONTANTE d 6" PL e= 10m.m. PL e= 10m.m. CORREA 100 x 100 PL e= 13m.m. DETALLE UNION DI 2 ( a ) ESCALA 1:12.5 120 x 120 x 8 DETALLE UNION DI 2 ( b ) ESCALA 1:12.5 PL e= 10m.m. 2 UPN - 140 5 .0900 2 UPN - 140 5 90 x 90 x 7 35 x 35 x 6 2 UPN - 140 5 PL e= 10m.m. 90 x 90 x 7 DETALLE UNION DI 2 ( c ) ESCALA 1:12.5 5 5 5 5 5 5 90 x 90 x 7 PL e= 10m.m. 120 x 120 x 8 90 x 90 x 7 35 x 35 x 6 120 x 120 x 8 PL e= 10m.m. 120 x 120 x 8 5 5 5 DETALLE UNION DI 2 ( d ) ESCALA 1:12.5 HEB - 220 2 UPN - 120 5 2 UPN - 120 2 UPN - 120 5 5 PL e= 12m.m. HEB - 220 2 UPN - 120 2 UPN - 120 PL e= 12m.m. DETALLE UNION 8 - 18 ( a ) ESCALA 1:12.5 DETALLE UNION 8 - 18 ( b ) ESCALA 1:12.5 DETALLE UNION 8 - 18 ( c ) ESCALA 1:12.5 d 7 5/8" 2 UPN - 120 5 5 5 2 UPN - 120 HEB - 220 PL e= 12m.m. MONTANTE MONTANTE 5 5 5 5 5 5 PL e= 12m.m. 5 5 5 5 5 5 PL e= 12m.m. 5 5 5 5 5 5 5 PL e= 12m.m. 5 .1400 .1400 .1400 2 UPN - 140 2 UPN - 140 90 x 90 x 7 2 UPN - 140 5 5 5 DETALLE UNION 12 - 13 A ( a ) ESCALA 1:12.5 PL e= 10m.m. 5 5 5 PL e= 10m.m. PL e= 10m.m. 2 UPN - 140 2 UPN - 140 90 x 90 x 7 5 5 5 5 5 5 PL e= 10m.m. DETALLE UNION 12 - 13 A ( b ) ESCALA 1:12.5 5 5 5 5 5 5 5 5 5 5 5 5 DETALLE UNION 12 - 13 A ( b ) ESCALA 1:12.5 PL e= 10m.m. 2 UPN - 140 90 x 90 x 7 2 UPN - 140 90 x 90 x 7 PL e= 10m.m. d 7 5/8" MONTANTE \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5187 \A1;4.5186 \A1;4.5187 \A1;4.5184 \A1;4.5184 \A1;4.7494 \A1;4.2875 \A1;4.5184 \A1;4.5184 \A1;5.1217 \A1;8.4000 \A1;8.4000 \A1;8.4000 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;27.7137 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;11.9725 \A1;9.0363 \A1;9.0372 \A1;9.0381 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;1.7716 \A1;3.5998 \A1;10.0000 \A1;10.0000 \A1;5.3793 \A1;.5788 \A1;.4603 \A1;2.5260 \A1;2.5260 \A1;3.7798 \A1;3.7798 \A1;4.8877 \A1;1.1600 \A1;5.5767 \A1;5.0520 \A1;11.0218 \A1;8.4000 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;5.3945 \A1;1.7716 \A1;2.7282 \A1;3.3333 \A1;3.9385 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.0252 \A1;2.8731 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.4854 \A1;3.5998 \A1;10.0000 \A1;5.9503 \A1;10.0000 \A1;MODULO - 1 \A1;MODULO - 3 \A1;MODULO - 2 PLANTA ENVIGADO TECHO GENERAL ( MODULOS 1 , 2 y 3 ) ESCALA 1:100 -1140.401833739963 CP= 100 Kg/m2 CV= 50 Kg/m2 -1140.401833739963 -1140.401833739963 ESTRUCTURA DE CONCRETO ENVIGADO PLANTA TECHO GENERAL MODULOS - 1 , 2 y 3 E-01 ESCALA: 1:200 FECHA: MAYO 2006 Ing. Eduardo CAPIELLO Arq. Miguel SUREDA Ing. Nicolas Labropoulos Ing. Francisco VIDAL Ing. Raúl ALDREY Ing. Andrés AMELINCKX VENTILACION FORZADA: PASANTE: JUAN LUIS ALCALA OLGA LOPEZ - ROSA MARIA JEREZ - JOSUE PAEZ JACOBO KOIFMAN - GABRIEL HEREDIA - INMACULADA DE LEON ARQUITECTOS COLABORADORES: SISTEMAS PREVENCION DE INCENDIOS: CALCULO ESTRUCTURAL: AIRE ACONDCIONADO: INSTALACIONES ELECTRICAS: INSTALACIONES SANITARIAS: FRANCISCO PIMENTEL M. - OSCAR CAPIELLO Ll. CENTRO COMERCIAL MILLENNIUM N LAMINA: PROYECTO: CONTENIDO: \A1;MODULO - 1 \A1;MODULO - 3 \A1;MODULO - 2 CERCHA III - V h= 4.500 CERCHA 2 CERCHA 3 CERCHA 4 CERCHA 5 CERCHA 6 CERCHA 7 CERCHA 8 CS-1-2-A CERCHA 1 - V CS-2-3-A CS-3-4-A CS-4-5-A CS-5-6-A CS-6-7-A CS-7-8-A CERCHA 3 - V CERCHA 4' CERCHA 6' CERCHA 7' CERCHA 6' - 8 h= 4.500 CERCHA 3 - 8 h= 2.000 h= 2.000 1 5 2 3 4 5 6 7 8 5 5 5 5 5 5 V IV 5 III 5 II 5 I 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 9 10 11 12 13 15 18 5 5 5 5 5 5 5 IX X XI XII 5 5 5 VIII 5 VII 5 VI 5 5 5 E 20 5 XIII XIV XV 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 E 5 5 F G H J 5 5 5 5 M N 5 5 5 5 5 5 5 5 5 XII 5 5 CERCHA 9 CERCHA 10 CERCHA 11 CERCHA 12 CERCHA 13 CERCHA 15 CERCHA 18 CS-8-9-A CS-9-10-A CS-10-11-A CS-11-12-A CS-12-13-A CS-13-15-A CS-15-18-A CERCHA 8 - 18 CERCHA V - XII h= 2.000 h= 4.500 CERCHA 8 - 18 h= 4.500 h= 4.50 CERCHA - J CERCHA 18 CS-18-20-E CERCHA M - E CERCHA - F CERCHA - G CERCHA - H CERCHA - J CS-J-Mo-1 CS-J-Mo-2 CS-H-J-1 CS-H-J-2 CS-XIII - XXB CERCHA - XIV CS-XX-A' CS-XX-B CS-XX-A CS-J-XV CS-E-F-1 CS-F-G-1 CS-F-G-2 CS-G-H-1 CS-G-H-2 CERCHA J - E CERCHA H - F CERCHA 8 - 18 h= 4.50 h= 2.000 CERCHA 8 - 18 h= 4.500 CERCHA 8 - XII CERCHA 8 - XII PLANTA ENVIGADO TECHO GENERAL ( MODULOS 1 , 2 y 3 ) ESCALA 1:100 MODULO - 1 CP= 100 Kg/m2 CV= 50 Kg/m2 MODULO - 3 MODULO - 2 ESTRUCTURA DE CONCRETO \A1;2.0619 \A1;8.4000 \A1;8.4000 \A1;8.4000 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;27.7137 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5187 \A1;4.5186 \A1;4.5187 \A1;4.5184 \A1;4.5184 \A1;4.7494 \A1;4.2875 \A1;4.5184 \A1;4.5184 \A1;5.1217 \A1;h= 4.500 \A1;h= variable \A1;2.7281 \A1;MODULO - 1 \A1;4.0150 \A1;4.6004 \A1;4.6004 \A1;4.6004 \A1;4.6005 \A1;4.6004 \A1;4.6005 \A1;4.6002 \A1;4.6003 \A1;4.8354 \A1;4.3651 \A1;4.6002 \A1;4.6002 \A1;5.2144 \A1;1.9165 \A1;2.7802 \A1;2.9912 \A1;3.5998 \A1;3.8729 \A1;3.5998 \A1;1.8847 \A1;3.8729 \A1;3.5998 \A1;1.7717 \A1;1.9060 \A1;3.8729 \A1;3.5998 \A1;2.6354 \A1;2.8354 \A1;3.8729 \A1;3.8729 \A1;3.7647 \A1;3.4992 \A1;3.5998 \A1;3.5998 \A1;4.3630 \A1;4.6940 \A1;3.8729 \A1;3.5998 \A1;4.4998 \A1;1.5091 \A1;4.8412 \A1;3.8729 \A1;3.5998 \A1;4.4998 \A1;1.5908 \A1;1.7115 \A1;4.8412 \A1;3.8729 \A1;3.5998 \A1;4.4998 \A1;2.4546 \A1;2.6408 \A1;4.8412 \A1;3.8729 \A1;3.8729 \A1;4.8109 \A1;3.6003 \A1;3.3184 \A1;4.4998 \A1;3.5998 \A1;3.8729 \A1;4.8412 \A1;4.3818 \A1;4.0722 \A1;21.6882 \A1;4.5000 \A1;4.0150 \A1;4.6004 \A1;4.6004 \A1;2.7204 \A1;2.5289 \A1;4.6004 \A1;4.6005 \A1;4.6002 \A1;4.6003 \A1;4.8354 \A1;4.3651 \A1;4.6002 \A1;4.6002 \A1;5.2144 \A1;2.7203 \A1;1.8800 \A1;2.4177 \A1;2.4177 \A1;2.1825 \A1;2.1825 \A1;2.3010 \A1;2.2992 \A1;2.3001 \A1;2.3001 \A1;3.6590 \A1;3.1842 \A1;2.7043 \A1;2.5044 \A1;2.0000 \A1;1.2644 \A1;.7848 \A1;.5953 \A1;4.4240 \A1;3.7103 \A1;8.4000 \A1;8.4000 \A1;8.4000 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;1.3427 \A1;.7286 \A1;1.8803 \A1;8.4000 \A1;8.4000 \A1;8.4000 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;27.7137 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5187 \A1;4.5186 \A1;4.5187 \A1;4.5184 \A1;4.5184 \A1;4.7494 \A1;4.2875 \A1;4.5184 \A1;4.5184 \A1;5.1217 \A1;h= 5.40 \A1;h= variable \A1;4.6001 \A1;4.6004 \A1;4.6004 \A1;4.6004 \A1;4.6005 \A1;4.6004 \A1;4.6005 \A1;4.6002 \A1;4.6003 \A1;4.8354 \A1;4.3651 \A1;4.6002 \A1;4.6002 \A1;5.2144 \A1;1.9165 \A1;2.7802 \A1;2.9912 \A1;3.5998 \A1;3.8729 \A1;3.5998 \A1;1.8847 \A1;3.8729 \A1;3.5998 \A1;1.7717 \A1;1.9060 \A1;3.8729 \A1;3.5998 \A1;2.6354 \A1;2.8354 \A1;3.8729 \A1;3.8729 \A1;3.7647 \A1;3.4992 \A1;3.5998 \A1;3.5998 \A1;4.3630 \A1;4.6940 \A1;3.8729 \A1;3.5998 \A1;4.4998 \A1;1.5091 \A1;4.8412 \A1;3.8729 \A1;3.5998 \A1;4.4998 \A1;1.5908 \A1;1.7115 \A1;4.8412 \A1;3.8729 \A1;3.5998 \A1;4.4998 \A1;2.4546 \A1;2.6408 \A1;4.8412 \A1;3.8729 \A1;3.8729 \A1;4.8109 \A1;3.6003 \A1;3.3184 \A1;4.4998 \A1;3.5998 \A1;3.8729 \A1;4.8412 \A1;.4423 \A1;4.0581 \A1;4.1811 \A1;22.2733 \A1;2.0619 \A1;2.7281 \A1;MODULO - 1 \A1;9.2007 \A1;9.2006 \A1;9.2012 \A1;9.2005 \A1;9.0372 \A1;9.0372 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;9.0372 \A1;9.0372 \A1;4.5187 \A1;4.5186 \A1;4.5187 \A1;4.5184 \A1;9.2678 \A1;4.5184 \A1;4.7494 \A1;2.0000 \A1;2.3747 \A1;2.3747 \A1;2.0876 \A1;2.4308 \A1;2.2592 \A1;2.2592 \A1;2.2593 \A1;2.2593 \A1;2.2593 \A1;2.2593 \A1;2.4471 \A1;2.0716 \A1;2.0744 \A1;2.4442 \A1;2.2593 \A1;2.2593 \A1;2.2593 \A1;2.2593 \A1;18.4336 \A1;4.1433 \A1;15.9998 \A1;13.8011 \A1;18.4017 \A1;4.5000 \A1;9.7228 \A1;9.7228 \A1;2.9246 \A1;4.8614 \A1;4.8614 \A1;9.0372 \A1;9.0372 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;2.6276 \A1;4.5000 \A1;8.4000 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;5.1097 \A1;1.7273 \A1;3.1338 \A1;4.8614 \A1;4.8613 \A1;4.8615 \A1;1.7276 \A1;3.1338 \A1;1.7276 \A1;3.1337 \A1;4.8614 \A1;4.8614 \A1;1.7276 \A1;3.1338 \A1;2.0000 \A1;1.7022 \A1;1.7022 \A1;1.7052 \A1;1.8204 \A1;1.3134 \A1;1.6205 \A1;1.6205 \A1;1.6204 \A1;1.6204 \A1;1.6205 \A1;1.6204 \A1;1.6206 \A1;1.6205 \A1;1.6205 \A1;1.5669 \A1;1.5669 \A1;1.4965 \A1;1.6373 \A1;1.6205 \A1;1.6205 \A1;1.6204 \A1;1.6204 \A1;1.6205 \A1;1.6205 \A1;1.5106 \A1;1.6231 \A1;2.4621 \A1;1.8910 \A1;2.6968 \A1;1.9368 \A1;4.2428 \A1;1.0527 \A1;1.1167 \A1;2.7802 \A1;2.9912 \A1;1.5444 \A1;.5953 \A1;1.0527 \A1;1.1167 \A1;1.9165 \A1;2.0619 \A1;1.0648 \A1;1.0936 \A1;1.0130 \A1;1.4448 \A1;1.5583 \A1;3.5998 \A1;3.8729 \A1;2.0000 \A1;1.8546 \A1;1.9991 \A1;1.7452 \A1;1.8897 \A1;3.5998 \A1;1.8847 \A1;3.8729 \A1;2.5044 \A1;2.0000 \A1;2.0000 \A1;2.0000 \A1;3.7656 \A1;1.2837 \A1;3.7924 \A1;2.7110 \A1;3.7656 \A1;1.2837 \A1;1.2837 \A1;3.7924 \A1;3.5998 \A1;1.7717 \A1;3.8729 \A1;2.9843 \A1;2.0000 \A1;1.9060 \A1;1.2837 \A1;2.4310 \A1;3.5998 \A1;3.4992 \A1;3.7647 \A1;3.8729 \A1;3.9390 \A1;2.0000 \A1;3.5998 \A1;2.6354 \A1;3.8729 \A1;3.4642 \A1;2.0000 \A1;2.8354 \A1;3.5998 \A1;4.3630 \A1;4.6940 \A1;3.8729 \A1;4.4240 \A1;2.0000 \A1;3.6647 \A1;4.5166 \A1;4.6976 \A1;3.7191 \A1;4.5000 \A1;2.0000 \A1;3.6647 \A1;4.5166 \A1;.2531 \A1;.2632 \A1;4.6976 \A1;3.7191 \A1;.2531 \A1;.2632 \A1;3.5998 \A1;4.4998 \A1;.7270 \A1;.7821 \A1;4.8412 \A1;3.8729 \A1;4.5000 \A1;2.0000 \A1;3.5998 \A1;4.4998 \A1;1.0810 \A1;1.1444 \A1;4.7680 \A1;3.7688 \A1;4.5000 \A1;2.0000 \A1;1.0810 \A1;1.1444 \A1;4.7680 \A1;2.4546 \A1;2.6408 \A1;4.8412 \A1;3.8729 \A1;4.5000 \A1;2.0000 \A1;3.5998 \A1;4.4998 \A1;3.3184 \A1;3.6003 \A1;4.8109 \A1;3.8729 \A1;4.5000 \A1;2.0000 \A1;3.5998 \A1;4.4998 \A1;4.1811 \A1;4.5004 \A1;4.8412 \A1;3.8729 \A1;4.5000 \A1;2.0000 \A1;3.5998 \A1;4.4998 \A1;1.5908 \A1;1.7115 \A1;4.8412 \A1;3.8729 \A1;4.5000 \A1;2.0000 \A1;3.5998 \A1;4.4998 \A1;.6306 \A1;.6042 \A1;.6042 \A1;.6042 \A1;.6042 \A1;.6042 \A1;4.0740 \A1;.4260 \A1;.6079 \A1;.6079 \A1;.6079 \A1;.6079 \A1;1.1487 \A1;1.2016 \A1;1.2016 \A1;1.2067 \A1;1.2583 \A1;1.2584 \A1;1.3525 \A1;1.3525 \A1;1.3419 \A1;1.0418 \A1;1.1983 \A1;1.1983 \A1;1.2397 \A1;1.2397 \A1;8.4000 \A1;8.4000 \A1;8.4000 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;27.7137 \A1;1.2016 \A1;1.2016 \A1;1.2067 \A1;1.2583 \A1;1.2584 \A1;1.3525 \A1;1.3525 \A1;1.3419 \A1;1.0418 \A1;1.0418 \A1;1.0418 \A1;.8966 \A1;.8965 \A1;1.2518 \A1;1.0319 \A1;1.0319 \A1;1.0319 \A1;1.0319 \A1;1.2397 \A1;1.2397 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5187 \A1;4.5186 \A1;4.5187 \A1;4.5184 \A1;4.5184 \A1;4.7494 \A1;4.2875 \A1;4.5184 \A1;4.5184 \A1;5.1217 \A1;MODULO - 1 \A1;1.1385 \A1;1.2633 \A1;1.2584 \A1;1.3525 \A1;1.3525 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5187 \A1;4.5186 \A1;4.5187 \A1;4.5184 \A1;4.5184 \A1;4.7494 \A1;4.2875 \A1;4.5184 \A1;4.5184 \A1;5.1217 \A1;MODULO - 1 \A1;8.4000 \A1;8.4000 \A1;8.4000 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;27.7137 \A1;3.4405 \A1;3.7592 \A1;1.8158 \A1;1.9536 \A1;3.5612 \A1;4.1847 \A1;.9000 \A1;.6840 \A1;.9000 \A1;.9000 \A1;1.7276 \A1;.4423 \A1;.4750 Borde Estructura de Concreto \A1;.4750 \A1;.1750 \A1;3.9436 \A1;.1750 \A1;3.9436 \A1;1.9718 \A1;1.9718 \A1;.8040 \A1;.4020 \A1;.4020 \A1;3.9436 \A1;4.5186 \A1;8.4000 \A1;8.4000 \A1;8.4000 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.7228 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;27.7137 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5186 \A1;4.5187 \A1;4.5186 \A1;4.5187 \A1;4.5184 \A1;4.5184 \A1;4.7494 \A1;4.2875 \A1;4.5184 \A1;4.5184 \A1;5.1217 \A1;h= 5.40 \A1;h= variable \A1;4.6004 \A1;4.6004 \A1;4.6005 \A1;4.6005 \A1;4.6001 \A1;4.6004 \A1;4.6002 \A1;4.8354 \A1;4.6004 \A1;4.6002 \A1;4.6002 \A1;4.6003 \A1;1.9165 \A1;4.3651 \A1;3.5998 \A1;2.7802 \A1;2.9912 \A1;5.2144 \A1;3.5998 \A1;1.9060 \A1;1.8847 \A1;3.8729 \A1;3.8729 \A1;3.5998 \A1;1.7717 \A1;3.8729 \A1;3.5998 \A1;3.5998 \A1;3.8729 \A1;2.6354 \A1;2.8354 \A1;3.8729 \A1;3.4992 \A1;3.5998 \A1;3.5998 \A1;3.7647 \A1;3.8729 \A1;4.4998 \A1;4.3630 \A1;4.6940 \A1;1.5091 \A1;4.4998 \A1;3.8729 \A1;4.8412 \A1;1.7115 \A1;3.8729 \A1;3.5998 \A1;1.5908 \A1;4.4998 \A1;3.5998 \A1;4.8412 \A1;4.8412 \A1;2.4546 \A1;2.6408 \A1;3.8729 \A1;3.8729 \A1;3.6003 \A1;4.8109 \A1;3.3184 \A1;4.4998 \A1;3.5998 \A1;3.8729 \A1;4.8412 \A1;.4423 \A1;4.0581 \A1;4.1811 \A1;22.2733 \A1;2.0619 \A1;2.7281 \A1;MODULO - 1 \A1;.4423 \A1;2.6276 \A1;1.8910 \A1;2.4621 \A1;1.7277 \A1;.6186 \A1;11.4240 \A1;11.4450 \A1;11.4450 1 5 2 3 4 5 6 7 8 5 5 5 5 5 5 V IV 5 III 5 II 5 I 5 5 PLANTA CERCHAS ( MODULO - 1 ) ESCALA 1:100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 h= 4.500 h= variable 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 MODULO - 1 5 5 5 5 5 5 5 5 5 V IV III II 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CERCHA 1 - V ESCALA 1:100 5 5 5 5 5 5 5 5 5 I 5 1 5 2 3 4 5 6 7 8 5 5 5 5 5 5 M-2 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-1 5 5 5 1 5 2 3 4 5 6 7 8 5 5 5 5 5 5 V IV 5 III 5 II 5 I 5 5 PLANTA CRUCES HORIZONTAL ( MODULO - 1 ) ESCALA 1:100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 h= 5.40 h= variable 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 MODULO - 1 D2 D2 D2 D2 D2 D2 D2 D2 D1 D2 D1 D1 D1 D1 D1 D1 D1 D1 D1 D2 D1 D1 D1 D3 D1 D1 D1 D3 D2 D2 D2 D2 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D3 D3 D3 D3 D3 D3 D3 D3 D3 D3 D3 D1 D1 D1 D1 D1 D2 D2 D2 D2 D2 D2 D2 D2 D2 D2 D2 D1 = HEB - 140 L E Y E N D A D2 = 2 UPN - 140 D3 = 2 UPN - 120 D3 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-2 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 CORDON INFERIOR HEB - 280 CORDON SUPERIOR HEB - 280 CORDON SUPERIOR HEB - 280 CORDON INFERIOR HEB - 280 5 5 5 5 V IV 5 III 5 5 5 5 5 II I 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CERCHA 3 - V ESCALA 1:100 3 CP= 100 Kg/m2 CV= 50 Kg/m2 CP= 100 Kg/m2 CV= 50 Kg/m2 M-1 M-1 M-2 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-2 M-2 CORDON SUPERIOR 90 x 90 x 8 CORDON INFERIOR 90 x 90 x 8 MONTANTES 50 x 50 x 7 DIAGONALES 50 x 50 x 7 5 5 5 CORDON SUPERIOR 90 x 90 x 7 CORDON INFERIOR 90 x 90 x 7 MONTANTES 50 x 50 x 7 DIAGONALES 50 x 50 x 7 CORDON SUPERIOR 90 x 90 x 8 CORDON INFERIOR 90 x 90 x 8 MONTANTES 50 x 50 x 7 DIAGONALES 50 x 50 x 7 5 5 5 6 7 8 5 5 5 5 5 M-1 M-1 M-1 M-1 CORDON SUPERIOR 90 x 90 x 8 CORDON INFERIOR 90 x 90 x 8 75 x 75 x 8 50 x 50 x 7 50 x 50 x 7 75 x 75 x 8 CERCHA 6' - 8 ESCALA 1:100 V IV 5 III 5 5 5 5 5 5 CERCHA III - V ESCALA 1:100 M-1 M-1 M-1 M-1 M-1 CORDON SUPERIOR 90 x 90 x 8 CORDON SUPERIOR 90 x 90 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 50 x 50 x 7 M-1 M-1 50 x 50 x 7 50 x 50 x 7 M-1 M-1 50 x 50 x 7 75 x 75 x 8 50 x 50 x 7 50 x 50 x 7 75 x 75 x 8 50 x 50 x 7 50 x 50 x 7 3 4 5 6 7 8 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CERCHA 3 - 8 ESCALA 1:100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 M-1 5 5 5 5 5 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-2 M-2 M-2 M-2 M-2 HEB - 220 VERTICALES 2 UPN - 120 DIAGONALES 2 UPN - 120 5 5 CS 1 - 2 - A ESCALA 1:50 5 5 5 HEB - 280 Inferior HEB - 280 Superior CS 2 - 3 - A ESCALA 1:50 5 5 5 HEB - 280 Inferior HEB - 280 Superior 35 x 35 x 6 35 x 35 x 6 35 x 35 x 6 M - 1 35 x 35 x 6 65 x 65 x 6 65 x 65 x 6 65 x 65 x 6 M - 1 CERCHA - 2 ESCALA 1:50 5 5 5 HEB - 280 Inferior HEB - 280 Superior 50 x 50 x 7 50 x 50 x 7 50 x 50 x 7 50 x 50 x 7 M - 1 D = 35 x 35 x 6 D D V V V = 35 x 35 x 6 5 5 65 x 65 x 6 V V D D D = 35 x 35 x 6 V = 35 x 35 x 6 5 5 CERCHA - 3 ESCALA 1:50 5 5 5 HEB - 280 Inferior HEB - 280 Superior 75 x 75 x 8 75 x 75 x 8 M - 1 V V D D D = 40 x 40 x 6 V = 40 x 40 x 6 5 5 75 x 75 x 8 5 5 CS 3 - 4 - A ESCALA 1:50 5 5 5 5 HEB - 280 Inferior HEB - 280 Superior M - 1 M - 1 M - 1 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 D = 40 x 40 x 6 V = 40 x 40 x 6 V V D D D D 5 5 CERCHA - 4' ESCALA 1:50 5 5 5 5 5 HEB - 280 Inferior HEB - 280 Superior M - 2 M - 2 HEB - 280 2 UPN - 120 2 UPN - 120 2 UPN - 120 5 5 5 5 CERCHA - 4 5 5 5 5 5 HEB - 280 Inferior HEB - 280 Superior M - 1 M - 1 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 5 5 5 M - 1 HEB - 280 HEB - 280 HEB - 280 HEB - 280 2 UPN - 120 2 UPN - 120 2 UPN - 120 M - 1 ESCALA 1:50 5 5 5 5 5 5 ESCALA 1:50 CERCHA - 5 M - 1 M - 3 M - 3 90 x 90 x 7 50 x 50 x 7 90 x 90 x 7 90 x 90 x 7 50 x 50 x 7 50 x 50 x 7 50 x 50 x 7 75 x 75 x 8 90 x 90 x 7 90 x 90 x 7 75 x 75 x 8 M1 : d 7 5/8" M2 : d 12 3/4" M3 : d 6" Montantes Prefabricados: 5 5 5 5 5 5 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 75 x 75 x 8 D = 75 x 75 x 8 V = 75 x 75 x 8 V D D D V D CS 4 - 5 - A ESCALA 1:100 CS 5 - 6 - A ESCALA 1:100 5 5 5 5 5 5 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 M - 3 M - 3 M - 2 M - 3 M - 3 M - 1 V V D D 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 5 5 5 5 4.5000 5 M - 2 M - 2 M - 3 2 UPN - 120 C 6' C 7' C 4' 5 5 5 5 5 5 5 5 HEB - 280 HEB - 280 HEB - 280 HEB - 280 HEB - 280 HEB - 280 HEB - 280 2 UPN - 120 HEB - 280 HEB - 280 HEB - 280 CERCHA - 6' ESCALA 1:50 CERCHA - 6 ESCALA 1:100 5 5 5 5 5 5 5 5 M - 3 M - 3 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 HEB - 280 Inferior HEB - 280 Superior HEB - 280 Superior HEB - 280 Inferior HEB - 280 Inferior HEB - 280 Superior HEB - 280 Superior HEB - 280 Inferior M - 1 M - 1 M - 2 M - 3 M - 3 D = 50 x 50 x 7 V = 50 x 50 x 7 CERCHA - 7' ESCALA 1:100 5 5 5 5 5 5 5 5 M - 2 M - 2 2 UPN - 120 HEB - 280 Superior HEB - 280 Inferior M - 1 M - 1 M - 1 5 5 5 HEB - 280 HEB - 280 HEB - 280 HEB - 280 HEB - 280 HEB - 280 HEB - 280 HEB - 280 HEB - 280 2 UPN - 120 2 UPN - 120 HEB - 280 HEB - 280 HEB - 280 DIAGONALES 2 UPN-120 DIAGONALES 2 UPN-120 CS 6 - 7 - A ESCALA 1:100 CERCHA - 7 ESCALA 1:100 CS 7 - 8 - A ESCALA 1:100 CERCHA - 8 ESCALA 1:100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 M - 1 M - 1 M - 1 M - 1 M - 1 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 HEB - 280 Superior HEB - 280 Inferior 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 D D 90 x 90 x 7 D D V V D = 50 x 50 x 7 V = 50 x 50 x 7 M - 1 M - 1 M - 1 M - 1 100 x 100 x 10 100 x 100 x 10 HEB - 280 Superior HEB - 280 Inferior 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 D V D V 100 x 100 x 8 100 x 100 x 8 100 x 100 x 8 100 x 100 x 8 V D D D D D D D D D D = 50 x 50 x 7 V = 50 x 50 x 7 D V 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 90 x 90 x 8 M - 1 M - 1 100 x 100 x 10 100 x 100 x 10 HEB - 280 Superior HEB - 280 Inferior M - 1 M - 1 D V D V 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 D = 50 x 50 x 7 V = 50 x 50 x 7 M - 1 M - 1 D V 100 x 100 x 10 100 x 100 x 10 M - 1 100 x 100 x 10 100 x 100 x 10 HEB - 280 Superior HEB - 280 Inferior M - 1 M - 1 M - 1 D V 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 D = 50 x 50 x 7 V = 50 x 50 x 7 M - 2 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 M-1 M-1 2 UPN - 120 2 UPN - 120 VERTICALES 2 UPN - 120 DIAGONALES 2 UPN - 120 VERTICALES 2 UPN - 120 DIAGONALES 2 UPN - 120 V D V D D D D D D D D V V V V V V V V V V V D D D D D D D D D D D D D D D D V 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 90x90x7 5 5 5 5 5 5 5 5 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 90x90x7 5 5 5 5 5 1 5 2 3 4 5 6 7 8 5 5 5 5 5 5 V IV 5 III 5 II 5 I 5 5 PLANTA CORREAS SUPERIORES ( MODULO - 1 ) ESCALA 1:100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 MODULO - 1 IPN - 100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 1 5 2 3 4 5 6 7 8 5 5 5 5 5 5 V IV 5 III 5 II 5 I 5 5 PLANTA CORREAS INFERIORES ( MODULO - 1 ) ESCALA 1:100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 MODULO - 1 100 x 100 5 5 5 5 5 5 5 5 5 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 5 5 CP= 100 Kg/m2 CV= 50 Kg/m2 5 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 5 5 5 5 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED D D 5 5 5 5 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 5 5 Planchas e= 13 mm D = 50 x 50 x 7 V = 50 x 50 x 7 D = 50 x 50 x 7 V = 50 x 50 x 7 D = 50 x 50 x 7 V = 50 x 50 x 7 D = 50 x 50 x 7 V = 50 x 50 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 50 x 50 x 7 50 x 50 x 7 50 x 50 x 7 50 x 50 x 7 75 x 75 x 8 75 x 75 x 8 2 UPN - 120 D D D D D D D M-1 5 CERCHA 8 5 CERCHA 8 5 Borde Estructura de Concreto 5 5 5 5 5 5 5 5 5 5 90x90x7 90x90x7 5 5 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N MODULO - 1 PLANTA ESQUEMATICA 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N MODULO - 1 PLANTA ESQUEMATICA 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N MODULO - 1 PLANTA ESQUEMATICA 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N MODULO - 1 PLANTA ESQUEMATICA 1 5 2 3 4 5 6 7 8 5 5 5 5 5 5 V IV 5 III 5 II 5 I 5 5 PLANTA CRUCES EN DIAGONAL ( MODULO - 1 ) ESCALA 1:100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 h= 5.40 h= variable 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 MODULO - 1 D2 D2 D2 D2 D2 D2 D2 D2 D1 D2 D1 D1 D1 D1 D1 D1 D1 D1 D1 D2 D1 D1 D1 D3 D1 D1 D1 D3 D2 D2 D2 D2 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D3 D3 D3 D3 D3 D3 D3 D3 D3 D3 D3 D1 D1 D1 D1 D1 D2 D2 D2 D2 D2 D2 D2 D2 D2 D1 = HEB - 140 L E Y E N D A D2 = 2 UPN - 140 D3 = 2 UPN - 120 D3 CP= 100 Kg/m2 CV= 50 Kg/m2 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED CERCHA 8 5 CERCHA 8 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N MODULO - 1 PLANTA ESQUEMATICA 100 x 100 conduven 100 x 100 conduven HEB - 220 M - 1 M1 : d 7 5/8" e= 4,50m.m. M2 : d 12 3/4" e= 9,00m.m. M3 : d 6" e= 4,00m.m. Montantes Prefabricados: M1 : d 7 5/8" e= 4,50m.m. M2 : d 12 3/4" e= 9,00m.m. M3 : d 6" e= 4,00m.m. Montantes Prefabricados: M1 : d 7 5/8" e= 4,50m.m. M2 : d 12 3/4" e= 9,00m.m. M3 : d 6" e= 4,00m.m. Montantes Prefabricados: 5 5 5 M-2 M-1 5 5 UPN - 120 5 5 5 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;11.972 \A1;9.036 \A1;9.037 \A1;9.038 \A1;9.037 \A1;9.037 \A1;9.037 \A1;9.037 \A1;1.772 \A1;3.600 \A1;4.841 \A1;2.006 \A1;4.841 \A1;3.873 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;9.178 \A1;10.971 \A1;12.765 \A1;14.558 \A1;16.351 \A1;18.144 \A1;19.939 \A1;21.787 \A1;2.110 \A1;3.873 \A1;4.841 \A1;3.799 \A1;4.841 \A1;3.873 \A1;5.592 \A1;4.841 \A1;3.873 \A1;7.385 \A1;4.841 \A1;3.873 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;11.972 \A1;9.036 \A1;9.037 \A1;9.038 \A1;9.037 \A1;9.037 \A1;9.037 \A1;9.037 \A1;1.772 \A1;3.600 \A1;4.841 \A1;2.235 \A1;4.841 \A1;3.873 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;7.615 \A1;9.408 \A1;11.201 \A1;12.994 \A1;14.787 \A1;16.580 \A1;18.373 \A1;20.168 \A1;21.959 \A1;2.110 \A1;2.080 \A1;1.489 \A1;3.873 \A1;4.841 \A1;.442 \A1;4.031 \A1;4.841 \A1;3.873 \A1;5.822 \A1;4.841 \A1;3.873 \A1;7.615 \A1;4.841 \A1;3.873 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;11.972 \A1;9.036 \A1;9.037 \A1;9.038 \A1;9.037 \A1;9.037 \A1;9.037 \A1;9.037 \A1;1.772 \A1;3.600 \A1;7.615 \A1;3.600 \A1;4.237 \A1;1.689 \A1;1.689 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.195 \A1;1.059 \A1;1.059 \A1;1.059 \A1;1.059 \A1;1.195 \A1;1.195 \A1;1.125 \A1;1.125 \A1;1.125 \A1;1.125 \A1;1.200 \A1;1.200 \A1;1.200 \A1;1.125 \A1;1.125 \A1;1.125 \A1;1.200 \A1;1.200 \A1;1.200 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;11.972 \A1;9.036 \A1;9.037 \A1;9.038 \A1;9.037 \A1;9.037 \A1;9.037 \A1;9.037 \A1;1.772 \A1;3.600 \A1;3.600 \A1;4.237 \A1;1.125 \A1;.025 \A1;3.799 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;5.592 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;7.385 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;2.796 \A1;2.796 \A1;3.693 \A1;3.693 \A1;9.178 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;4.589 \A1;4.589 \A1;10.972 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;3.6571 \A1;3.6571 \A1;3.6571 \A1;12.765 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;4.255 \A1;4.255 \A1;4.255 \A1;14.558 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;3.640 \A1;3.639 \A1;3.639 \A1;3.639 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;4.500 \A1;2.006 \A1;4.841 \A1;3.873 \A1;2.000 \A1;16.680 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;4.170 \A1;4.170 \A1;4.170 \A1;4.170 \A1;4.500 \A1;18.373 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;4.593 \A1;4.593 \A1;4.593 \A1;4.593 \A1;19.939 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;3.988 \A1;3.988 \A1;3.988 \A1;4.500 \A1;23.523 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;4.705 \A1;4.705 \A1;4.705 \A1;4.705 \A1;4.705 \A1;3.988 \A1;3.988 \A1;21.787 \A1;4.841 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;2.421 \A1;.025 \A1;4.357 \A1;4.357 \A1;4.357 \A1;4.357 \A1;4.357 \A1;4.500 \A1;3.148 \A1;3.586 \A1;3.586 \A1;3.647 \A1;3.526 \A1;3.586 \A1;4.267 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;11.972 \A1;7.497 \A1;3.021 \A1;1.615 \A1;3.134 \A1;4.861 \A1;4.864 \A1;1.725 \A1;3.134 \A1;1.728 \A1;3.134 \A1;4.861 \A1;4.861 \A1;1.728 \A1;3.134 \A1;1.728 \A1;3.134 \A1;4.861 \A1;4.861 \A1;1.728 \A1;3.134 \A1;1.728 \A1;3.134 \A1;4.861 \A1;4.750 \A1;4.294 \A1;1.511 \A1;1.511 \A1;1.434 \A1;1.699 \A1;1.622 \A1;1.620 \A1;1.619 \A1;1.622 \A1;1.620 \A1;1.622 \A1;1.567 \A1;1.567 \A1;1.434 \A1;1.699 \A1;1.619 \A1;1.620 \A1;1.622 \A1;1.622 \A1;1.620 \A1;1.619 \A1;1.567 \A1;1.567 \A1;1.434 \A1;1.699 \A1;1.619 \A1;1.620 \A1;1.622 \A1;1.622 \A1;1.620 \A1;1.619 \A1;1.567 \A1;1.567 \A1;1.434 \A1;1.699 \A1;1.619 \A1;1.620 \A1;1.622 \A1;1.583 \A1;1.583 \A1;1.583 \A1;1.900 \A1;1.163 \A1;.577 \A1;.577 \A1;.569 \A1;.577 \A1;.335 \A1;1.1206 \A1;.5603 \A1;.426 \A1;.426 \A1;.522 \A1;.637 \A1;.637 \A1;.637 \A1;1.125 \A1;1.240 \A1;.620 \A1;.620 \A1;.620 \A1;.364 \A1;.634 \A1;.634 \A1;.634 \A1;.634 \A1;.364 \A1;.567 \A1;.567 \A1;.567 \A1;.567 \A1;.364 \A1;1.2907 \A1;.6453 \A1;.6453 \A1;.6453 \A1;.604 \A1;.604 \A1;.604 \A1;.604 \A1;.364 \A1;.574 \A1;.574 \A1;.574 \A1;.573 \A1;1.276 \A1;.666 \A1;.666 \A1;.667 \A1;.364 \A1;.364 \A1;1.240 \A1;.620 \A1;.620 \A1;.620 \A1;.364 \A1;1.240 \A1;.612 \A1;.612 \A1;.612 \A1;.612 \A1;1.177 \A1;1.269 \A1;.604 \A1;1.208 \A1;.567 \A1;1.057 \A1;1.033 \A1;3.873 \A1;2.000 \A1;1.936 \A1;1.911 \A1;2.421 \A1;.025 \A1;.994 \A1;.597 \A1;.597 \A1;.597 \A1;.364 \A1;.567 \A1;.567 \A1;.567 \A1;.567 \A1;.364 \A1;.567 \A1;1.099 \A1;4.954 \A1;4.954 \A1;4.954 \A1;4.500 \A1;4.500 \A1;4.954 \A1;4.500 \A1;4.954 \A1;4.500 \A1;4.954 \A1;4.500 \A1;4.954 \A1;4.500 \A1;4.954 \A1;4.941 \A1;4.500 \A1;4.954 \A1;4.500 \A1;4.500 \A1;4.954 \A1;4.059 \A1;.426 \A1;.426 \A1;4.500 \A1;2.000 \A1;17.039 \A1;.475 \A1;.175 \A1;3.148 \A1;.475 ( Mensula ) \A1;.388 \A1;.325 \A1;23.523 \A1;.175 \A1;.268 \A1;.268 \A1;.268 \A1;.268 \A1;9.037 \A1;9.037 \A1;9.037 \A1;9.037 \A1;9.037 \A1;9.037 \A1;9.037 \A1;9.563 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;9.563 \A1;4.954 \A1;3.188 \A1;3.188 \A1;3.188 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;9.723 \A1;11.972 \A1;4.862 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.862 \A1;4.861 \A1;4.861 \A1;4.861 \A1;1.169 \A1;4.500 \A1;.0773 \A1;8.400 \A1;5.367 \A1;4.294 \A1;2.000 \A1;2.147 \A1;2.147 \A1;MODULO - 3 \A1;.0510 \A1;.0794 \A1;.0272 \A1;.0505 \A1;.0525 \A1;.0115 \A1;.0138 \A1;.0209 \A1;.0342 \A1;.0199 \A1;.0323 \A1;.0893 \A1;.0281 \A1;.0606 \A1;.0510 \A1;.0266 \A1;.0691 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;9.723 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.861 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;9.037 \A1;9.037 \A1;4.519 \A1;4.519 \A1;4.519 \A1;4.519 \A1;1.485 \A1;1.772 \A1;3.278 \A1;1.772 \A1;3.278 \A1;1.772 \A1;3.278 \A1;1.772 \A1;3.278 \A1;1.772 \A1;3.278 \A1;1.772 \A1;3.621 \A1;.941 8 9 10 11 12 13 15 18 5 5 5 5 5 5 5 IX X XI XII 5 5 5 VIII 5 VII 5 VI 5 5 5 5 E CERCHA 9 CERCHA 10 CERCHA 11 CERCHA 12 CERCHA 13 CERCHA 15 CERCHA 18 CS-8-9-A CS-9-10-A CS-10-11-A CS-11-12-A CS-12-13-A CS-13-15-A CS-15-18-A CERCHA 8 - 18 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CERCHA V - XII 5 5 CS-7-8-A CERCHA 8 CERCHA 8' 5 5 5 5 5 5 5 5 5 D1 VER MODULO - 1 VER MODULO - 3 h= 2.000 h= 4.500 8 9 10 11 12 13 15 18 5 5 5 5 5 5 5 IX X XI XII 5 5 5 VIII 5 VII 5 VI 5 5 5 5 E 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CS-7-8-A CERCHA 8 CERCHA 8' 5 5 5 5 5 5 5 5 5 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D2 D2 D2 D2 D2 D2 D2 D2 D2 D2 D2 D2 D2 D2 VER MODULO - 1 VER MODULO - 3 PLANTA CERCHAS ( MODULO - 2 ) ESCALA 1:100 CP= 100 Kg/m2 CV= 50 Kg/m2 PLANTA CRUCES ( MODULO - 2 ) ESCALA 1:100 CP= 100 Kg/m2 CV= 50 Kg/m2 D1 = HEB - 140 L E Y E N D A D2 = 2 UPN - 140 D3 = 2 UPN - 120 8 9 10 11 12 13 15 18 5 5 5 5 5 5 5 IX X XI XII 5 5 5 VIII 5 VII 5 VI 5 5 5 5 E VER MODULO - 1 VER MODULO - 3 PLANTA CORREAS SUPERIORES ( MODULO - 2 ) ESCALA 1:100 CP= 100 Kg/m2 CV= 50 Kg/m2 IPN - 100 IPN - 100 IPN - 100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 110 x 110 5 5 5 5 5 5 5 5 5 5 5 5 5 conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven conduven IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 8 9 10 11 12 13 15 18 5 5 5 5 5 5 5 IX X XI XII 5 5 5 VIII 5 VII 5 VI 5 5 5 5 E VER MODULO - 1 VER MODULO - 3 IPN - 100 IPN - 100 IPN - 100 5 5 5 5 5 5 5 5 5 PLANTA CORREAS INFERIORES ( MODULO - 2 ) ESCALA 1:100 CP= 100 Kg/m2 CV= 50 Kg/m2 M1 : d 7 5/8" e= 4,50m.m. M2 : d 12 3/4" e= 9,00m.m. M3 : d 6" e= 4,00m.m. Montantes Prefabricados: 5 5 5 5 90 x 90 x 7 90 x 90 x 7 M - 3 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 120 x 120 x 8 ESCALA 1:100 CERCHA - 9 5 5 5 5 90 x 90 x 7 90 x 90 x 7 120 x 120 x 8 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 120 x 120 x 8 CS 9 - 10 - A ESCALA 1:100 90 x 90 x 7 120 x 120 x 8 5 5 5 5 120 x 120 x 8 90 x 90 x 7 120 x 120 x 8 75 x 75 x 8 75 x 75 x 8 V D 75 x 75 x 8 5 5 5 5 5 120 x 120 x 8 90 x 90 x 7 120 x 120 x 8 <> 5 5 5 CERCHA - 10 ESCALA 1:100 5 5 5 5 90 x 90 x 7 2 UPN 140 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 2 UPN 140 CS 10 - 11 - A ESCALA 1:100 90 x 90 x 7 2 UPN 140 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 120 x 120 x 8 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 5 5 120 x 120 x 8 90 x 90 x 7 120 x 120 x 8 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 120 x 120 x 8 90 x 90 x 7 120 x 120 x 8 3.6571 3.6571 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 CERCHA - 11 ESCALA 1:100 90 x 90 x 7 3.6571 5 5 5 5 2 UPN 140 90 x 90 x 7 2 UPN 140 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 2 UPN 140 90 x 90 x 7 2 UPN 140 90 x 90 x 7 90 x 90 x 7 CS 11 - 12 - A ESCALA 1:100 5 5 5 90 x 90 x 7 90 x 90 x 7 5 5 5 5 120 x 120 x 8 90 x 90 x 7 120 x 120 x 8 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 90 x 90 x 7 120 x 120 x 8 5 5 CERCHA - 12 ESCALA 1:100 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 120 x 120 x 8 120 x 120 x 8 5 5 5 5 5 90 x 90 x 7 90x90x7 90 x 90 x 7 90 x 90 x 7 D = 50 x 50 x 7 V = 50 x 50 x 7 CS 8 - 9 - A ESCALA 1:100 90 x 90 x 7 5 5 90 x 90 x 7 90 x 90 x 7 V D 5 5 5 5 5 5 2 UPN 140 90 x 90 x 7 2 UPN 140 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 90 x 90 x 7 2 UPN 140 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 2 UPN 140 2 UPN 140 CS 12 - 13 - A ESCALA 1:100 5 5 5 5 5 90 x 90 x 7 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 90 x 90 x 7 2 UPN 140 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 2 UPN 140 2 UPN 140 2 UPN 140 CERCHA - 13 ESCALA 1:100 CS 13 - 15 - A ESCALA 1:100 5 5 5 5 120 x 120 x 10 90 x 90 x 7 120 x 120 x 10 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 90 x 90 x 7 120 x 120 x 10 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 120 x 120 x 10 120 x 120 x 10 120 x 120 x 10 90 x 90 x 7 2 UPN 140 2 UPN 140 90 x 90 x 7 90 x 90 x 7 5 5 5 5 5 2 UPN 140 90 x 90 x 7 2 UPN 140 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 5 5 5 5 5 2 UPN 140 5 5 90 x 90 x 7 90 x 90 x 7 100 x 100 x 10 5 2 UPN 140 2 UPN 140 5 5 CS 15 - 18 - A ESCALA 1:100 100 x 100 x 10 100 x 100 x 10 90 x 90 x 7 100 x 100 x 10 2 UPN 140 75 x 75 x 8 90 x 90 x 7 90 x 90 x 7 120 x 120 x 8 Planchas = 8 m.m Planchas = 8 m.m Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Planchas = 8 m.m Planchas = 10 m.m Planchas = 10 m.m 2 UPN 140 Planchas = 10 m.m Planchas = 10 m.m Planchas = 10 m.m Planchas = 10 m.m Planchas = 10 m.m Planchas = 10 m.m Planchas = 10 m.m 5 5 2 UPN - 140 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 110 x 110 conduven 100 x 100 conduven conduven 100 x 100 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 conduven 100 x 100 CERCHA - 15 ESCALA 1:100 5 5 5 5 90 x 90 x 7 M - 3 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 75 x 75 x 8 5 5 5 5 5 90 x 90 x 7 2 UPN 140 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 2 UPN 140 2 UPN 140 2 UPN 140 90 x 90 x 7 90 x 90 x 7 5 5 2 UPN 140 2 UPN 140 G F 5 5 5 5 5 5 5 5 CERCHA - 18 ESCALA 1:100 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 90 x 90 x 7 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 8 9 10 11 12 13 15 18 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 M-1 M-2 M-2 M-2 M-2 M-2 M-2 M-2 M-2 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-1 M-1 V D HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 HEB - 220 D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D V V V V V V V V V V V V V V V V V V V V V V V V V V VERTICALES 2 UPN - 120 DIAGONALES 2 UPN - 120 VERTICALES 2 UPN - 120 DIAGONALES 2 UPN - 120 VERTICALES 2 UPN - 120 DIAGONALES 2 UPN - 120 VERTICALES 2 UPN - 120 DIAGONALES 2 UPN - 120 CERCHA 8 - 18 ESCALA 1:100 Planchas = 10 m.m CERCHA 8 - 18 h= 4.500 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED M 1 M 3 M 3 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 120x120x8 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 5 5 5 5 5 5 M 3 1.1206 .5603 M 1 M 1 M 1 6 1 6 1 120x120x8 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 5 6 1 2 UPN 140 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 5 6 1 5 5 5 5 5 5 5 5 5 5 M 1 M 1 M 1 M 1 M2 M3 M 1 M 3 M 1 M 3 M 3 M 3 M 3 M 3 M2 M 1 M 1 M 1 M 1 M 1 M 3 M 3 2 UPN 140 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 5 2 UPN 140 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 5 120x120x8 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 1.2907 .6453 .6453 .6453 2 UPN 140 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 5 120x120x8 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 120x120x8 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 5 120x120x10 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 2 UPN 140 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 5 5 5 5 5 5 5 5 M 1 M 1 M 1 5 5 5 5 5 M 3 M 1 M 1 M 1 M 1 M 1 M 3 M 1 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 5 5 90 x 90 x 7 75 x 75 x 8 75 x 75 x 8 V D D = 50 x 50 x 7 V = 50 x 50 x 7 5 5 5 5 90 x 90 x 7 90 x 90 x 7 75 x 75 x 8 Planchas = 10 m.m M 3 M 1 120x120x8 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 5 M 1 M 2 2 UPN 140 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 5 5 5 5 5 M 1 M 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 E 5 5 5 5 2 UPN 140 D = 50 x 50 x 7 V = 50 x 50 x 7 90 x 90 x 7 90 x 90 x 7 120 x 120 x 8 90 x 90 x 7 90 x 90 x 7 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 120 x 120 x 8 90 x 90 x 7 90 x 90 x 7 D D D 5 5 D D CERCHA 8 5 5 5 <> ( Mensula ) Borde Estructura de Concreto 5 .325 5 .175 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N 5 MODULO - 1 PLANTA ESQUEMATICA 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N 5 MODULO - 1 PLANTA ESQUEMATICA 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N 5 MODULO - 1 PLANTA ESQUEMATICA 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N 5 MODULO - 1 PLANTA ESQUEMATICA M1 : d 7 5/8" e= 4,50m.m. M2 : d 12 3/4" e= 9,00m.m. M3 : d 6" e= 4,00m.m. Montantes Prefabricados: V 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CERCHA V - XIII ESCALA 1:100 V VI VII VIII IX X XI XII XIII 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 5 5 5 5 5 5 5 5 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED M 1 M 1 5 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 M 1 M 1 5 5 5 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 2 UPN - 120 Planchas = 10 m.m M1 : d 7 5/8" e= 4,50m.m. M2 : d 12 3/4" e= 9,00m.m. M3 : d 6" e= 4,00m.m. Montantes Prefabricados: 8 9 10 11 12 13 15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CERCHA 8 - 18 ESCALA 1:100 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 5 M-2 M-1 5 18 5 5 5 20 5 M3 V 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 M 3 Planchas = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 M 3 M 3 M 3 M 3 M 3 M 3 M 3 M 3 M 3 M 3 M 3 M-2 M-2 M-2 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 UPN 140 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 2 "UPL" 120 MODULO - 3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;MODULO - 3 \A1;2.5260 \A1;2.5260 \A1;3.7798 \A1;3.7798 \A1;4.8877 \A1;1.1600 \A1;5.5767 \A1;8.4000 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;5.3945 \A1;1.7716 \A1;2.7282 \A1;3.3333 \A1;3.9385 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.0252 \A1;2.8731 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.4854 \A1;3.5998 \A1;10.0000 \A1;5.9503 \A1;10.0000 \A1;10.0000 \A1;10.0000 \A1;5.3793 \A1;.5788 \A1;.4603 \A1;3.9683 \A1;5.2910 \A1;6.6138 \A1;1.5932 \A1;2.9724 \A1;4.2951 \A1;3.5998 \A1;4.4998 \A1;2.2499 \A1;2.6835 \A1;15.7369 \A1;2.7317 \A1;4.2935 \A1;5.3669 \A1;1.1688 \A1;1.3228 \A1;2.6455 \A1;3.2494 \A1;2.1159 \A1;3.2494 \A1;2.1159 \A1;3.2494 \A1;2.1159 \A1;8.4000 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;1.7716 \A1;2.7282 \A1;3.3333 \A1;3.9385 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.0252 \A1;2.8731 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.4854 \A1;3.5998 \A1;10.0000 \A1;5.9503 \A1;10.0000 \A1;10.0000 \A1;10.0000 \A1;5.3793 \A1;.5788 \A1;.4603 \A1;2.5505 \A1;2.5505 \A1;3.7798 \A1;3.7798 \A1;4.8877 \A1;1.1600 \A1;5.5767 \A1;8.4000 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;1.7716 \A1;2.7282 \A1;3.3333 \A1;3.9385 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.0252 \A1;2.8731 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.4854 \A1;3.5998 \A1;10.0000 \A1;5.9503 \A1;10.0000 \A1;10.0000 \A1;10.0000 \A1;5.3793 \A1;.5788 \A1;.4603 \A1;2.5505 \A1;2.5505 \A1;3.7798 \A1;3.7798 \A1;4.8877 \A1;1.1600 \A1;5.5767 \A1;1.0875 \A1;1.0580 \A1;1.0580 \A1;1.0734 \A1;1.0734 \A1;1.0734 \A1;1.0734 \A1;1.0875 \A1;1.0798 \A1;1.0837 \A1;1.1688 \A1;.7815 \A1;.7815 \A1;1.3228 \A1;1.3228 \A1;1.3510 \A1;1.2945 \A1;1.3259 \A1;1.1688 \A1;.7815 \A1;.7815 \A1;1.3228 \A1;1.3228 \A1;1.3510 \A1;1.0875 \A1;1.0798 \A1;1.0837 \A1;1.1688 \A1;.7815 \A1;.7815 \A1;1.3228 \A1;1.3228 \A1;1.3510 \A1;1.2945 \A1;1.3259 \A1;1.0875 \A1;1.0580 \A1;1.0580 \A1;1.0734 \A1;1.0734 \A1;1.0734 \A1;1.0734 \A1;8.4000 \A1;9.0372 \A1;9.0372 \A1;9.0372 \A1;1.7716 \A1;2.7282 \A1;3.3333 \A1;3.9385 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.0252 \A1;2.8731 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.4854 \A1;3.5998 \A1;10.0000 \A1;5.9503 \A1;10.0000 \A1;10.0000 \A1;10.0000 \A1;5.3793 \A1;.5788 \A1;.4603 \A1;2.5505 \A1;2.5505 \A1;3.7798 \A1;3.7798 \A1;4.8877 \A1;1.1600 \A1;5.5767 \A1;.9086 \A1;.9086 \A1;.8870 \A1;.8703 \A1;.9167 \A1;.9000 \A1;.9000 \A1;.8497 \A1;3.3333 \A1;3.9385 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;2.8731 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;10.0000 \A1;10.0000 \A1;10.0000 \A1;.4603 \A1;4.5000 \A1;4.8412 \A1;3.8729 \A1;2.0000 \A1;10.0000 \A1;10.0000 \A1;10.0000 \A1;10.0000 \A1;2.0000 \A1;6.5106 \A1;4.4998 \A1;3.8729 \A1;2.0000 \A1;1.9365 \A1;1.9250 \A1;5.6446 \A1;3.9385 \A1;3.3333 \A1;3.3334 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3333 \A1;3.3359 \A1;3.3307 \A1;2.8731 \A1;3.4854 \A1;3.4854 \A1;2.2499 \A1;2.2499 \A1;1.9693 \A1;1.9693 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6667 \A1;1.6680 \A1;1.6680 \A1;1.6654 \A1;1.6654 \A1;1.4365 \A1;1.4365 \A1;1.7427 \A1;1.7427 \A1;1.7427 \A1;1.7427 \A1;8.4000 \A1;2.7317 \A1;5.3669 \A1;4.2935 \A1;4.5000 \A1;2.0000 \A1;8.4000 \A1;2.7317 \A1;5.3669 \A1;4.2935 \A1;4.5000 \A1;2.0000 \A1;1.3228 \A1;5.3669 \A1;6.7485 \A1;1.5932 \A1;4.5000 \A1;8.4000 \A1;2.6835 \A1;4.2935 \A1;3.2202 \A1;2.0000 \A1;8.4000 \A1;4.2935 \A1;2.0000 \A1;4.9998 \A1;4.5000 \A1;3.5998 \A1;2.000 \A1;2.2499 \A1;3.2209 \A1;3.5998 \A1;2.000 \A1;9.0372 \A1;4.5000 \A1;15.7369 \A1;4.5000 \A1;3.2725 \A1;2.0268 \A1;4.2464 \A1;4.3988 \A1;7.0690 \A1;2.1232 \A1;2.1232 \A1;1.7672 \A1;1.7673 \A1;1.7673 \A1;1.7673 \A1;1.9006 \A1;2.5260 \A1;2.5260 \A1;3.7798 \A1;3.7798 \A1;1.8899 \A1;1.8899 \A1;1.8899 \A1;1.8899 \A1;2.0214 \A1;1.9006 \A1;4.4998 \A1;1.0668 \A1;3.5862 \A1;3.5862 \A1;4.5000 \A1;10.0000 \A1;2.1468 \A1;2.1468 \A1;2.4206 \A1;2.3913 \A1;1.9657 \A1;1.9365 \A1;2.1468 \A1;2.1468 \A1;2.6835 \A1;2.6835 \A1;2.1468 \A1;2.1468 \A1;8.4000 \A1;2.7317 \A1;5.3669 \A1;4.2935 \A1;2.0000 \A1;2.7317 \A1;4.5000 \A1;2.6455 \A1;2.7317 \A1;8.4000 \A1;2.7317 \A1;5.3669 \A1;4.2935 \A1;2.0000 \A1;2.1468 \A1;2.1468 \A1;2.7317 \A1;4.5000 \A1;3.9683 \A1;2.1468 \A1;2.1468 \A1;2.6835 \A1;2.6835 \A1;8.4000 \A1;2.7317 \A1;5.3669 \A1;4.2935 \A1;2.0000 \A1;2.7317 \A1;4.5000 \A1;5.2910 \A1;2.6455 \A1;2.6455 \A1;8.4000 \A1;2.7317 \A1;5.3669 \A1;4.2935 \A1;2.0000 \A1;2.1468 \A1;2.1468 \A1;2.7317 \A1;4.5000 \A1;6.6138 \A1;3.3069 \A1;3.3069 \A1;2.1468 \A1;2.1468 \A1;8.4000 \A1;5.3669 \A1;4.2935 \A1;2.0000 \A1;2.7317 \A1;4.0591 \A1;6.7485 \A1;3.50695 \A1;3.50695 \A1;8.4000 \A1;5.3669 \A1;4.2935 \A1;2.0000 \A1;2.1468 \A1;2.1468 \A1;2.6835 \A1;2.6835 \A1;8.4000 \A1;5.3669 \A1;4.2935 \A1;2.0000 \A1;2.1468 \A1;2.1468 \A1;2.9724 \A1;4.5000 \A1;8.4000 \A1;5.3669 \A1;4.2935 \A1;2.0000 \A1;2.1468 \A1;2.1468 \A1;4.2951 \A1;4.5000 \A1;8.4000 \A1;5.3669 \A1;4.2935 \A1;2.0000 \A1;2.1468 \A1;2.1468 \A1;5.0520 \A1;4.5000 \A1;2.1468 \A1;2.1468 \A1;2.1468 \A1;2.1468 \A1;4.9998 \A1;4.5000 \A1;3.5998 \A1;2.000 \A1;1.7999 \A1;1.7999 \A1;2.4999 \A1;2.4999 \A1;1.7999 \A1;1.7999 \A1;2.4999 \A1;2.4999 \A1;1.7999 \A1;1.7999 \A1;1.7999 \A1;1.7999 \A1;3.5998 \A1;2.000 \A1;2.1994 \A1;2.1994 \A1;.3643 \A1;.6302 \A1;.4975 \A1;.6302 \A1;1.2605 \A1;.65915 \A1;.65915 \A1;1.3383 \A1;.3358 \A1;.5494 \A1;.5494 \A1;1.09885 \A1;.3281 \A1;.3118 \A1;.6634 \A1;.6640 \A1;.6640 \A1;.6640 \A1;1.3280 \A1;2.5260 \A1;2.5260 \A1;2.6835 \A1;2.6835 \A1;2.6835 \A1;2.6835 \A1;2.6835 \A1;2.6835 \A1;.1750 \A1;5.0520 \A1;3.1480 \A1;.4750 ( Mensula ) \A1;.1750 \A1;.4750 ( Mensula ) \A1;.1750 \A1;±.2098 \A1;.1750 \A1;.1750 \A1;.1750 \A1;11.0257 \A1;11.0218 \A1;.2683 \A1;.2683 \A1;.2683 \A1;.2683 D2 \A1;5.9859 18 20 5 XIII XIV XV 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 E 5 5 F G H J 5 5 5 5 M N 5 5 5 5 5 5 5 5 5 h= 4.50 CERCHA - J CERCHA 18 CS-18-20-E CERCHA M - E CERCHA - F CERCHA - G CERCHA - H CERCHA - J CS-J-Mo-1 CS-J-Mo-2 CS-H-J-1 CS-H-J-2 CS-XIII - XXB CERCHA - XIV CS-XX-A' CS-XX-B CS-XX-A CS-J-XV CS-E-F-1 CS-F-G-1 CS-F-G-2 CS-G-H-1 CS-G-H-2 MODULO - 3 5 5 5 5 5 5 5 5 5 5 5 5 5 XII PLANTA CERCHAS ( MODULO - 3 ) ESCALA 1:100 CP= 100 Kg/m2 CV= 50 Kg/m2 CERCHA J - E 5 5 5 5 5 5 5 5 5 5 CERCHA H - F CERCHA 8 - 18 18 20 5 XIII XIV XV 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 E 5 5 F G H J 5 5 5 5 M N 5 5 5 5 5 5 5 5 5 2UPN - 120 XII PLANTA CRUCES ( MODULO - 3 ) ESCALA 1:100 CP= 100 Kg/m2 CV= 50 Kg/m2 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 2UPN - 120 18 20 5 XIII XIV XV 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 E 5 5 F G H J 5 5 5 5 M N 5 5 5 5 5 5 5 5 5 XII 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 IPN - 100 PLANTA CORREAS SUPERIORES ( MODULO - 3 ) ESCALA 1:100 CP= 100 Kg/m2 CV= 50 Kg/m2 18 20 5 XIII XIV XV 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 E 5 5 F G H J 5 5 5 5 M N 5 5 5 5 5 5 5 5 5 XII 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 PLANTA CORREAS INFERIORES ( MODULO - 3 ) ESCALA 1:100 CP= 100 Kg/m2 CV= 50 Kg/m2 TUBOS CONDUVEN 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 100 x 100 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 F G H J 5 5 5 5 5 5 M 1 5 5 M - 3 90 x 90 x 7 90 x 90 x 7 V D 90 x 90 x 7 Plancha 2 ( TIPO ) E 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 M 1 M 1 M 1 M 1 M 1 M 1 M 1 M 2 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 CERCHA J - E ESCALA 1:100 D = 50 x 50 x 7 V = 50 x 50 x 7 Plancha 2 = 8 m.m Plancha 1 = 10 m.m h= 4.50 Plancha 1 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) E 5 F G H J 5 5 5 5 5 5 M3 5 5 V D 5 5 5 M3 5 5 5 5 5 5 5 5 5 5 5 5 5 M3 M3 M3 M3 M3 M3 M2 5 5 CERCHA M - E ESCALA 1:100 D = 90 x 90 x 7 V = 90 x 90 x 7 Plancha 2 = 8 m.m Plancha 1 = 10 m.m 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 V V D V V V V V V V V V V V V D D D D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D D D D D D D D D D Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) h= 2.000 CERCHA 8 - 18 h= 4.500 18 5 5 5 5 20 5 5 M 3 M 3 CS E - F - 1 ESCALA 1:100 Plancha 2 = 8 m.m Plancha 1 = 10 m.m Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) 18 5 5 5 5 20 5 5 M 3 M 2 CERCHA - F ESCALA 1:100 Plancha 2 = 8 m.m Plancha 1 = 10 m.m Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) M 3 Plancha 2 = 8 m.m Plancha 1 = 10 m.m CS F - G - 1 ESCALA 1:100 5 5 CS F - G - 2 ESCALA 1:100 CERCHA - G ESCALA 1:100 Plancha 2 = 8 m.m Plancha 1 = 10 m.m 5 CS G - H - 1 ESCALA 1:100 CS G - H - 2 ESCALA 1:100 5 M2 CERCHA - H ESCALA 1:100 M 1 5 Plancha 2 = 8 m.m Plancha 1 = 10 m.m CERCHA - J ESCALA 1:100 18 5 5 5 20 M3 5 5 Plancha 2 = 8 m.m Plancha 1 = 10 m.m Plancha 1 ( TIPO ) Plancha 1 ( TIPO ) M3 Plancha 2 ( TIPO ) CS J - Mo - 1 ESCALA 1:100 18 5 5 20 M3 5 CS J - Mo - 2 ESCALA 1:100 5 5 5 2.000 CS XX - A ESCALA 1:100 M 2 M 3 90 X 90 X 7 90 X 90 X 7 90 X 90 X 7 Plancha 1 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) 5 5 5 2.000 90 X 90 X 7 90 X 90 X 7 Plancha 1 ( TIPO ) CERCHA XIV ESCALA 1:100 5 5 5 5 5 5 5 CS J -XV ESCALA 1:100 XIII XIV 5 5 CS XIII - XXB ESCALA 1:100 M 2 M3 M2 CERCHA 8 - XII CERCHA 8 - XII 5 5 5 5 D D D V V Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) D = 90 x 90 x 7 V = 90 x 90 x 7 Plancha 2 = 8 m.m Plancha 1 = 10 m.m 5 5 D V V D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 M 1 M 1 M 1 M 2 M 1 D = 90 x 90 x 7 V = 90 x 90 x 7 Planchas = 10 m.m 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 D V V D 5 5 5 5 5 5 5 5 5 5 M 1 M 1 M 1 M 1 M 1 2 UPN - 120 2 UPN - 120 2 UPN - 120 90x90x7 90x90x7 90x90x7 90x90x7 90x90x7 90x90x7 90x90x7 5 5 5 5 5 CERCHA 8 - XII ESCALA 1:100 Plancha 2 = 8 m.m Plancha 1 = 10 m.m Plancha 1 ( TIPO ) Plancha 1 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) D 90 X 90 X 7 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 M 2 M 2 M 2 Plancha 2 ( TIPO ) M2 M2 M2 M2 M2 M2 5 EJE DE QUIEBRE DE CERCHAS VER PLANTA M2 V 5 5 5 5 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D D = 50 x 50 x 7 V = 50 x 50 x 7 D = 50 x 50 x 7 V = 50 x 50 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 M 3 V 5 5 D 5 5 D = 50 x 50 x 7 V = 50 x 50 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 18 5 5 5 5 20 5 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) M2 V 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 M3 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 Plancha 2 = 8 m.m Plancha 1 = 10 m.m 18 5 5 5 5 20 5 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) M2 V 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 M3 M3 5 M 3 M 3 5 M 3 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 Plancha 2 ( TIPO ) Plancha 2 ( TIPO ) D = 50 x 50 x 7 V = 50 x 50 x 7 D = 50 x 50 x 7 V = 50 x 50 x 7 18 5 5 5 5 20 5 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 M 3 V 5 5 D 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 M 3 M 2 M 3 5 90 x 900 x7 90 x 90 x7 90 x 90 x7 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 18 5 5 5 5 20 5 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) M2 V 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 M 3 5 90 x 90 x 7 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 Plancha 2 ( TIPO ) 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 M 3 M 3 18 5 5 5 20 5 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) M2 V 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 M 3 M 3 5 M1 5 90 x 90 x 7 3.50695 3.50695 90 x 90 x 7 90 x 90 x 7 Plancha 2 ( TIPO ) 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 Plancha 2 = 8 m.m Plancha 1 = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 18 5 5 5 20 5 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 M 3 V 5 5 D 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 \A1; EJE DE QUIEBRE EN CERCHAS VER PLANTA 18 5 5 5 20 5 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 2 ( TIPO ) M2 V 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 M 1 M 3 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 CS H - J - 1 ESCALA 1:100 Plancha 2 = 8 m.m Plancha 1 = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 Plancha 2 = 8 m.m Plancha 1 = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 Plancha 2 = 8 m.m Plancha 1 = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 CS H - J - 2 ESCALA 1:100 Plancha 2 = 8 m.m Plancha 1 = 10 m.m 18 5 5 5 20 5 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 2 ( TIPO ) V 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 5 5 M 1 M 3 M 3 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 18 5 5 5 20 5 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) Plancha 2 ( TIPO ) V 5 5 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 M 3 D = 50 x 50 x 7 V = 50 x 50 x 7 D = 50 x 50 x 7 V = 50 x 50 x 7 5 5 M 1 M 2 M 3 90 X 90 X 7 90 X 900 X 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 EJE DE QUIEBRE DE CERCHAS VER PLANTA V 5 5 D D = 50 x 50 x 7 V = 50 x 50 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 V 5 5 Plancha 2 ( TIPO ) 90 x 90 x 7 90 x 90 x 7 D Plancha 2 ( TIPO ) Plancha 2 = 8 m.m Plancha 1 = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 90 X 90 X 7 90 X 90 X 7 90 x 90 x 7 90 x 90 x 7 V D Plancha 2 = 8 m.m Plancha 1 = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 5 5 5 2.000 CS XX - A' ESCALA 1:100 M3 M 3 90 X 90 X 7 90 X 90 X 7 90 X 90 X 7 Plancha 1 ( TIPO ) Plancha 2 ( TIPO ) 90 X 90 X 7 90 X 90 X 7 90 x 90 x 7 90 x 90 x 7 V D Plancha 2 = 8 m.m Plancha 1 = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 90 x 90 x 7 90 x 90 x 7 5 5 5 5 5 5 5 5 M3 M3 V 5 5 D 5 2.000 90 X 90 X 7 Plancha 1 ( TIPO ) 90 x 90 x 7 M2 V 5 5 D Plancha 2 = 8 m.m Plancha 1 = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 CS XX - B ESCALA 1:100 Plancha 2 = 8 m.m Plancha 1 = 10 m.m D = 50 x 50 x 7 V = 50 x 50 x 7 90x90x7 90x90x7 90x90x7 D D D D 5 5 V D 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90 x 90 x 7 90x90x7 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 5 Verticales 35x35x6 90x90x7 35x35x6 90x90x7 Plancha 2 ( TIPO ) 90x90x7 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 .65915 .65915 1.3383 90x90x7 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 .5494 .5494 1.09885 Plancha 2 ( TIPO ) 90x90x7 90x90x7 35x35x6 Diagonales Verticales 35x35x6 35x35x6 6 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 0.18 0.20 0.90 0.70 0.40 0.55 0.13 2- YELLOW 5- BLUE 4- CYAN 3- GREEN 8- GREY 7- WHITE 6- MAGENTA TABLA DE PLUMILLAS ESCALA PLOTEO 1:100 0.15 PARA PLOTEO 1- RED 5 5 5 <> ( Mensula ) 5 Borde Estructura de Concreto <> ( Mensula ) Borde Estructura de Concreto 5 ±<> 5 5 5 5 5 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N 5 MODULO - 1 PLANTA ESQUEMATICA 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N 5 MODULO - 1 PLANTA ESQUEMATICA 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N 5 MODULO - 1 PLANTA ESQUEMATICA 1 2 3 4 5 6 7 8 9 10 11 12 13 15 18 20 IX X XI XII XIII XIV XV VIII VII VI V IV III II I E F G H J M N 5 MODULO - 1 PLANTA ESQUEMATICA M1 : d 7 5/8" e= 4,50m.m. M2 : d 12 3/4" e= 9,00m.m. M3 : d 6" e= 4,00m.m. Montantes Prefabricados: M1 : d 7 5/8" e= 4,50m.m. M2 : d 12 3/4" e= 9,00m.m. M3 : d 6" e= 4,00m.m. Montantes Prefabricados: 2 UPN - 120 2 UPN - 120 2 UPN - 120 5

Language	Spanish
Drawing Type	Section
Category	Retail
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units	Metric
