Swimming Pool Project DWG Full Project for AutoCAD

Swimming Pool Project DWG Full Project for AutoCAD

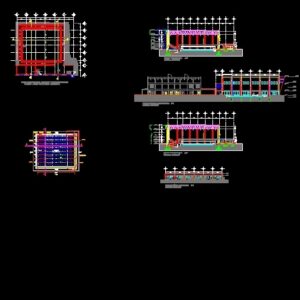

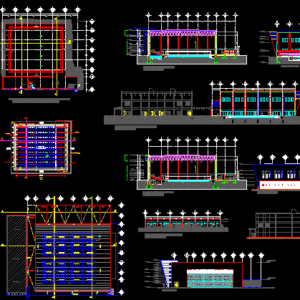

Swimming Pool Project – Plants – Sections – Elevations – Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

n.p.t., scale:, date, plan key, do not. plan, drawing:, draft:, flat:, owner:, Location:, I authorize, modified, concept of the modification, date, date:, i authorize, No of competition:, approved, revised:, plane references, modifications, plot in, scale:, date, plan key, do not. plan, drawing:, draft:, flat:, owner:, Location:, I authorize, modified, concept of the modification, date, date:, i authorize, No of competition:, approved, revised:, plane references, modifications, symbology, Notes:, plot in, n.p.t., trench corridor, n.p.t., aisle, n.p.t., trench, aisle, n.p.t., trench, trench corridor, n.p.t., quarter, machines, n.p.t., trench, aisle, disabled, npt, Main access, npt, n.p.t., n.p.t., npt, Office of, mnto., elevated stands, main facade, east facade, south facade, architectural plant trench machine room, pool hall, pool hall, architectural level plant, swimming pool, pool hall, pool hall, pool hall, pool hall, trench projection, stainless steel staircase with three steps., fixed post on fixed base signaling false exit., fixed post on fixed base, high density polypropylene grate brand grate technologies white color, trench projection, chromed bronze anchor, fixed post on fixed base, bottom line, tank, tax area, pend., tax area, pend., tax area, pend., tax area, pend., tax area, pend., pend., b.a., pend., b.a., tax area, tax area, pend., rooftop plant, pend., tax area, tax area, tax area, tax area, tax area, b.a., tax area, pending, n.p., solar celectors, n.p., pending, solar celectors, n.p., general architectural plan, marine staircase, installation pipeline, marine staircase, installation pipeline, marine staircase, existing area, dressing rooms, trench, trench, npt, npt, cross-section aquatic center, npt, tank, npt, trench, swimming pool, trench, aisle, longitudinal general court aquatic center, npt, npt, n.p.t., n.p.t., npt, door sill, npt, cross-section aquatic center, women, timing, quarter, machine tool, area of, npt, women’s health, men’s health, women’s showers, men’s showers, vanity, dressing rooms, dressing rooms, npt, water center court, goes up, steps, seating area, capacity of stands: people, npt, n.p.t., npt, n.p.t., npt, b.a., b.a., b.a., b.a., b.a., b.a., dressing rooms, trench, trench, npt, npt, npt, npt, Office of, mnto., dressing rooms, quarter, timing, dressing rooms, coach, cubicle of, wine cellar, material of, swimming pool, control, lobby, pool hall, pool hall, pool hall, pool hall, seating area, capacity of stands: people, goes up, steps, lobby, reception, gymnastics dance hall, weight room, cellar, machines, shippers, mens, women, aisle, general architectural plan, coach, cubicle of, existing area, exit, emergency, exit, emergency, swimming pool, bottom line, bap, access, cto. of machines, marine staircase

Raw text data extracted from CAD file:

\A1;6.50 \A1;6.30 \A1;6.30 \A1;6.30 \A1;6.30 \A1;37.80 \A1;6.30 \A1;6.30 \A1;4.40 \A1;5.00 \A1;5.00 \A1;5.00 \A1;5.00 \A1;3.50 \A1;4.26 E F G I H K 2 3 4 5 1 6 B D 7 A 8 J \A1;4.20 \A1;37.80 \A1;6.30 \A1;6.30 \A1;6.30 \A1;6.30 \A1;10.28 \A1;6.30 \A1;6.30 \A1;41.99 25.03 \A1;4.20 \A1;6.30 \A1;6.30 \A1;4.20 N.P.T. ± 0.00 3.55 \A1;4.40 \A1;4.35 \A1;5.00 \A1;5.00 \A1;5.00 \A1;5.00 \A1;3.50 \A1;5.30 \A1;6.50 \A1;1.00 \A1;2.38 \A1;3.10 \A1;3.00 \A1;1.95 \A1;1.07 \A1;0.85 \A1;1.55 \A1;12.60 \A1;1.80 \A1;6.90 \A1;0.70 \A1;4.40 \A1;4.35 \A1;5.00 \A1;5.00 \A1;5.00 \A1;5.00 \A1;3.50 \A1;5.30 \A1;6.50 \A1;1.00 \A1;2.38 \A1;3.10 \A1;3.00 \A1;1.95 \A1;1.07 \A1;0.85 \A1;1.55 \A1;12.60 \A1;1.80 \A1;6.90 \A1;0.70 \A1;4.40 \A1;4.35 \A1;5.00 \A1;5.00 \A1;5.00 \A1;5.00 \A1;3.50 \A1;5.30 \A1;6.50 \A1;6.30 \A1;6.30 \A1;6.30 \A1;6.30 \A1;6.30 \A1;6.30 \A1;37.80 \A1;4.20 \A1;6.30 \A1;6.30 \A1;6.30 \A1;6.30 \A1;6.30 \A1;6.30 \A1;42.00 \A1;4.30 \A1;4.45 \A1;5.00 \A1;5.00 \A1;5.00 \A1;5.00 \A1;3.50 \A1;5.30 \A1;37.80 \A1;6.30 \A1;6.30 \A1;6.30 \A1;6.30 \A1;42.02 \A1;6.30 \A1;6.30 \A1;4.22 \A1;6.40 \A1;4.26 \A1;4.26 ESCALA: FECHA CLAVE DE PLANO No. DE PLANO DIBUJO: PROYECTO: PLANO: PROPIETARIO: UBICACION: AUTORIZO MODIFICO CONCEPTO DE LA MODIFICACION FECHA FECHA: AUTORIZO: No DE CONCURSO: APROBO: REVISO: REFERENCIAS DEL PLANO MODIFICACIONES 1:150 ENERO-2008 1/2 PLOTEAR EN 90X60 (MONOCHROME) ESCALA: FECHA CLAVE DE PLANO No. DE PLANO DIBUJO: PROYECTO: PLANO: PROPIETARIO: UBICACION: AUTORIZO MODIFICO CONCEPTO DE LA MODIFICACION FECHA FECHA: AUTORIZO: No DE CONCURSO: APROBO: REVISO: REFERENCIAS DEL PLANO MODIFICACIONES 1:150 ENERO-2008 1/2 SIMBOLOGIA NOTAS: PLOTEAR EN 90X60 (MONOCHROME) \A1;9.62 \A1;37.75 J 2 2 3 4 5 6 5 5 5 5 5 5 7 5 5 5 5 5 5 5 A' 8 B' B 5 A C' C N.P.T. - 1.35 PASILLO TRINCHERA N.P.T. - 1.80 PASILLO N.P.T. - 1.80 TRINCHERA PASILLO N.P.T. - 1.80 TRINCHERA PASILLO TRINCHERA N.P.T. - 1.80 CUARTO DE MAQUINAS N.P.T. - 2.00 S TRINCHERA PASILLO MINUSVALIDOS NPT - 1.80 NPT - 1.80 NPT - 1.80 NPT +/- 0.00 ACCESO PRINCIPAL ACCESO PRINCIPAL NPT +/- 0.00 NPT + 0.54 2 3 4 5 1 6 7 8 5 N.P.T. +/-0.00 N.P.T. +3.80 N.P.T. +5.70 N.P.T. +7.45 N.P.T. +9.20 N.P.T. +12.50 N.P.T. +2.60 N.P.T. +1.80 D E G F H I B C A J N.P.T. +/-0.000 N.P.T. +2.10 N.P.T. +2.55 N.P.T. +5.40 N.P.T. +8.70 N.P.T. +12.50 N.P.T. +3.80 N.P.T. +12.50 N.P.T. +11.10 N.P.T. +12.10 N.P.T. +9.10 N.P.T. +10.10 N.P.T. +7.10 N.P.T. +8.10 N.P.T. +5.10 N.P.T. +6.10 N.P.T. +3.10 N.P.T. +4.10 NPT + 0.94 NPT + 1.34 NPT + 1.74 NPT + 2.14 NPT + 2.54 NPT + 2.94 NPT +/- 0.00 NPT + 3.00 NPT + 6.95 NPT +8.70 NPT + 12.50 1 2 3 4 5 6 7 8 OFICINA DE MNTO. ALZADO GRADAS FACHADA PRINCIPAL FACHADA ORIENTE FACHADA SUR PLANTA ARQUITECTONICA TRINCHERA Y CUARTO DE MAQUINAS 2 3 4 5 1 6 7 A' 8 B' B C' C D' D N.P.T.± 0.00 PASILLO ALBERCA N.P.T.± 0.00 PASILLO ALBERCA N.P.T.± 0.00 PLANTA ARQUITECTONICA nivel + 8.50 5 5 5 5 5 5 5 5 5 5 ALBERCA 2 1 3 4 5 6 7 8 25.00 X 21.00 NPT= -1.35 NPT= ±0.00 PASILLO ALBERCA NPT= ±0.00 PASILLO ALBERCA NPT= ±0.00 PASILLO ALBERCA NPT= ±0.00 PASILLO ALBERCA A' A B' B PROYECCION DE TRINCHERA ESCALERA DE ACERO INOXIDABLE DE TRES PELDAÑOS. POSTE FIJO SOBRE BASE FIJA SEÑALIZACION SALIDA EN FALSO. POSTE FIJO SOBRE BASE FIJA SEÑALIZACION VUELTA DE DORSO REJILLA DE POLIPROPILENO DE ALTA DENSIDAD MARCA GRATE TECHNOLOGIES COLOR BLANCO DE 16" PROYECCION DE TRINCHERA ANCLA DE COPA DE BRONCE CROMADO ANCLA DE COPA DE BRONCE CROMADO POSTE FIJO SOBRE BASE FIJA SEÑALIZACION VUELTA DE DORSO D-08 PA-04 LINEA DE FONDO LINEA DE FONDO LINEA DE FONDO LINEA DE FONDO 5 5 5 5 5 CISTERNA CISTERNA A C N.P.T.+ 3.00 AREA TRIBUTARIA 51.41 M2 Pend. 2% Pend. 2% AREA TRIBUTARIA 89.65 M2 Pend. 2% Pend. 2% AREA TRIBUTARIA 77,43 M2 Pend. 2% Pend. 2% AREA TRIBUTARIA 51 M2 Pend. 2% AREA TRIBUTARIA 86,71 M2 Pend. 2% N.P.T.+3.00 Pend. 2% Pend. 2% B.A.P. Pend. 2% Pend. 2% B.A.P. AREA TRIBUTARIA 54.66 M2 AREA TRIBUTARIA 100.80 M2 Pend. 2% Ø100 Ø100 D E F H G J 2 3 4 5 1 6 B C 7 A A' A 8 B' B I C' C D' D PLANTA DE AZOTEA PEND. 2% A C N.P.T.+ 3.00 AREA TRIBUTARIA 51.41 M2 AREA TRIBUTARIA 89.65 M2 AREA TRIBUTARIA 77,43 M2 AREA TRIBUTARIA 51 M2 AREA TRIBUTARIA 86,71 M2 N.P.T.+3.00 B.A.P. B.A.P. AREA TRIBUTARIA 54.66 M2 Ø100 Ø100 PENDIENTE PENDIENTE N.P. + 12.50 CELECTORES SOLARES N.P. + 12.50 PENDIENTE PENDIENTE CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES CELECTORES SOLARES N.P. + 12.50 5 PLANTA ARQUITECTONICA GENERAL D E F H G J B C A I 5 5 5 5 5 5 5 5 5 ESCALERA MARINA DUCTO DE INSTALACIONES ESCALERA MARINA DUCTO DE INSTALACIONES ESCALERA MARINA AREA EXISTENTE AREA EXISTENTE AREA EXISTENTE AREA EXISTENTE AREA EXISTENTE AREA EXISTENTE 5 5 5 5 BAÑOS VESTIDORES 5 5 5 5 5 TRINCHERA E S P E J O D E A G U A TRINCHERA 5 5 NPT + 3.00 J I H G F E D C B A NPT +/- 0.00 NPT - 1.80 NPT - 1.80 NPT - 1.35 NPT - 1.35 NPT - 1.35 NPT - 1.35 NPT +/- 0.00 NPT +/- 0.00 NPT +/- 0.00 NPT + 0.54 NPT + 0.94 NPT + 1.34 NPT + 1.74 NPT + 2.14 NPT + 2.54 NPT + 2.94 CORTE TRANSVERSAL A-A' CENTRO ACUATICO NPT - 1.35 NPT - 1.35 NPT - 1.55 NPT - 1.75 5 CISTERNA NPT - 2.00 5 5 5 5 5 5 5 5 5 TRINCHERA ALBERCA TRINCHERA PASILLO CORTE GENERAL LONGITUDINAL B-B' CENTRO ACUATICO NPT - 1.35 NPT - 0.100 NPT + 3.00 NPT + 5.40 NPT + 8.70 NPT + 12.50 NPT +/- 0.00 NPT - 1.80 NPT - 1.35 NPT - 1.80 NPT +/- 0.00 NPT +/- 0.00 1 2 3 4 5 6 7 8 NPT + 3.00 NPT + 7.45 NPT + 12.50 N.P.T. -0.10 E S P E J O D E A G U A N.P.T. -1.35 NPT - 1.35 NPT - 1.35 VANO DE PUERTA VANO DE PUERTA VANO DE PUERTA NPT +/- 0.00 NPT +/- 0.00 CORTE TRANSVERSAL C-C' CENTRO ACUATICO MUJERES CRONOMETRAJE CUARTO DE CTO DE MAQUINAS AREA DE NPT - 1.75 SANITARIOS MUJERES SANITARIOS HOMBRES REGADERAS MUJERES REGADERAS HOMBRES Vanity Vanity VESTIDORES GENERALES MUJERES VESTIDORES GENERALES HOMBRES 2 3 4 5 6 7 8 NPT + 3.00 NPT - 0.10 CORTE BAÑOS-VESTIDORES D-D' CENTRO ACUATICO N.P.T.+ 0.54 N.P.T.+ 0.94 N.P.T.+ 1.34 N.P.T.+ 1.74 N.P.T.+ 2.14 N.P.T.+ 2.54 N.P.T.+ 2.94 M I N U S V A L I D O S 6 7 8 9 10 11 N.P.T.+ 0.54 SUBE A GRADAS N.P.T.+ 0.74 N.P.T.+ 1.14 N.P.T.+ 1.54 N.P.T.+ 1.94 N.P.T.+ 2.34 N.P.T.+ 0.54 N.P.T.+ 0.94 N.P.T.+ 1.34 N.P.T.+ 1.74 N.P.T.+ 2.14 N.P.T.+ 2.54 N.P.T.+ 2.94 2 1 3 2 1 3 4 5 6 7 8 9 10 1 2 3 4 5 12 13 N.P.T.+3.00 AREA DE GRADAS CAPACIDAD DE GRADAS: 350 PERSONAS 2 1 3 4 5 6 7 8 9 10 2 1 3 4 5 6 7 8 9 10 NPT + 1.25 NPT +/- 0.00 NPT + 3.00 NPT + 5.70 NPT +9.20 NPT + 12.50 NPT + 9.90 NPT +7.45 NPT + 3.80 NPT +0.45 NPT - 0.10 N.P.T. +7.05 1 2 3 4 5 6 7 8 NPT + 3.00 NPT +9.90 NPT + 1.25 NPT +/- 0.00 NPT + 3.00 NPT + 5.70 NPT +9.20 NPT + 12.50 NPT + 9.90 NPT +7.45 NPT + 3.80 NPT +0.45 NPT - 0.10 NPT - 3.00 NPT + 2.50 N.P.T. +13.50 NPT + 13.50 NPT + 3.00 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 J 5 5 5 5 BAÑOS VESTIDORES 5 5 5 5 5 TRINCHERA E S P E J O D E A G U A TRINCHERA 5 5 NPT + 3.00 J I H G F E D C B A NPT +/- 0.00 NPT - 1.80 NPT - 1.80 NPT - 1.35 NPT - 1.35 NPT - 1.35 NPT - 1.35 NPT +/- 0.00 NPT +/- 0.00 NPT +/- 0.00 NPT + 0.54 NPT + 0.94 NPT + 1.34 NPT + 1.74 NPT + 2.14 NPT + 2.54 NPT + 2.94 NPT - 1.35 NPT - 1.35 NPT - 1.55 NPT - 1.75 5 NPT - 2.00 5 5 5 5 5 5 5 5 <> NPT + 1.25 NPT +/- 0.00 NPT + 3.00 NPT + 5.70 NPT +9.20 NPT + 12.50 NPT + 9.90 NPT +7.45 NPT + 3.80 NPT +0.45 NPT - 0.10 OFICINA DE MNTO. 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 D E F H G J 2 3 4 5 1 6 B C 7 A A' A 8 B' B VESTIDORES GENERALES HOMBRES CUARTO DE CRONOMETRAJE VESTIDORES GENERALES MUJERES Entrenador Cubiculo de Bodega de Material de Alberca Control I C' C D' D N.P.T.± 0.00 N.P.T.± 0.00 N.P.T.± 0.00 VESTIBULO PASILLO ALBERCA N.P.T.± 0.00 PASILLO ALBERCA N.P.T.± 0.00 PASILLO ALBERCA N.P.T.± 0.00 PASILLO ALBERCA N.P.T.± 0.00 AREA DE GRADAS CAPACIDAD DE GRADAS: 350 PERSONAS N.P.T.+ 0.54 N.P.T.+ 0.94 N.P.T.+ 1.34 N.P.T.+ 1.74 N.P.T.+ 2.14 N.P.T.+ 2.54 N.P.T.+ 2.94 M I N U S V A L I D O S 6 7 8 9 10 11 N.P.T.+ 0.54 SUBE A GRADAS VESTIBULO N.P.T.± 0.00 N.P.T.± 0.00 RECEPCION A C C E S O A C C E S O SALON DE DANZA Y GIMNASIA CUARTO DE PESAS BODEGA BODEGA MAQUINAS EXPEDIDORAS HOMBRES MUJERES A C C E S O N.P.T.± 0.00 N.P.T.± 0.00 P R I N C I P A L P R I N C I P A L N.P.T.± 0.00 PASILLO PLANTA ARQUITECTONICA GENERAL Entrenador Cubiculo de AREA EXISTENTE AREA EXISTENTE AREA EXISTENTE AREA EXISTENTE SALIDA DE EMERGENCIA SALIDA DE EMERGENCIA 5 5 5 5 5 5 5 5 5 <> 5 5 5 5 5 N.P.T.+ 0.74 N.P.T.+ 1.14 N.P.T.+ 1.54 N.P.T.+ 1.94 N.P.T.+ 2.34 ALBERCA 2 1 3 4 5 6 7 8 25.00 X 21.00 LINEA DE FONDO LINEA DE FONDO LINEA DE FONDO LINEA DE FONDO N.P.T.- 1.35 N.P.T.+ 0.54 N.P.T.+ 0.94 N.P.T.+ 1.34 N.P.T.+ 1.74 N.P.T.+ 2.14 N.P.T.+ 2.54 N.P.T.+ 2.94 BAP ACCESO CTO. DE MAQUINAS ESCALERA MARINA DUCTO DE INSTALACIONES 2 1 3 2 1 3 4 5 6 7 8 9 10 2 1 3 4 5 6 7 8 9 10 2 1 3 4 5 6 7 8 9 10 1 2 3 4 5 12 13 BAP BAP BAP BAP BAP B.A.P. Ø100 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 5 5 5 D E F H G J C I PASO DE GATO 5 5 NPT + 4.26 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 B.A.P. Ø150 N.P.T.+ 3.00 Pend. 2% Pend. 2% Pend. 2% Pend. 2% Pend. 2% Pend. 2% Pend. 2% Pend. 2% Pend. 2% Pend. 2% Pend. 2% Pend. 2% AREA TRIBUTARIA 54.66 M2 AREA TRIBUTARIA 100.80 M2 Pend. 2% ESCALA 1:100 TGLP-01 ESCALA: FECHA CLAVE DE PLANO No. DE PLANO DIBUJO: PROYECTO: PLANO: PROPIETARIO: UBICACION: AUTORIZO MODIFICO CONCEPTO DE LA MODIFICACION FECHA FECHA: AUTORIZO: No DE CONCURSO: APROBO: REVISO: REFERENCIAS DEL PLANO MODIFICACIONES 1:200 ENERO-2008 1/2 SIMBOLOGIA NOTAS: PLOTEAR EN 130X60 (MONOCHROME) 5 5

Language	Spanish
Drawing Type	Full Project
Category	Pools & Swimming Pools
Additional Screenshots
File Type	dwg
Materials	Steel
Measurement Units
Footprint Area
Building Features	Pool, Car Parking Lot
Tags	autocad, details, DWG, elevations, full, piscina, piscine, plants, POOL, Project, schwimmbad, sections, swimming, swimming pool
