Terminal – Ancash DWG Full Project for AutoCAD

Terminal – Ancash DWG Full Project for AutoCAD

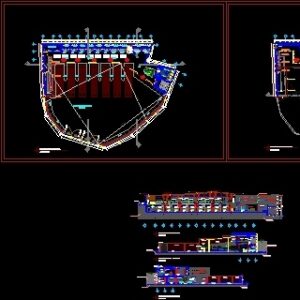

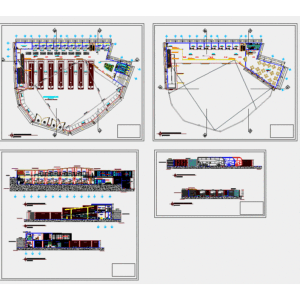

The project consists DETAILED PLANS DISTRIBUTION; DETAILED PLAN CUTS AND LIFTS; WITH AXES AND COORDINATE AND COMPLETE FURNITURE

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

both sides, see detail of mobile support, maneuvering yard, brick wall, exposed red, snack shop, wood screw rack, tarred and painted wall, floor: polished cement, sidewalk, bar, counterplate door, wood screw, color soneet vone, adjoining land, third person land, natural terrain cut, colorless safety glass with aluminum profiles, tempered glass door, storage, warehouse, waiting room, floor: polished cement, boarding, ramp, floor: of rough finish of cement, projection of rest, projection of ramp, anticorrosive and color enamel, ss.hh ladies, floor: ceramic, ss.hh males, empty projection, waiting room, shop, corridor, ramp with coverage, tile roof, shelving, wood screw, safety glass, gazebo, entrance, railing, column, kitchen, shelving projection, vacuum projection, with aluminum profiles, colorless glass, window glass colorless, control, ss.hh. , sliding window, tile Andean fibro-cement clay, parking, shop-snack, window with direct system, colorless glass with aluminum profiles, floor: rugged cement, electric generator

Raw text data extracted from CAD file:

NPT=+10.50 4.35 4.35 4.35 4.35 \A1;3.02 \A1;3.25 \A1;3.25 \A1;3.44 \A1;24.65 \A1;2.20 \A1;4.25 \A1;4.25 \A1;4.25 \A1;4.45 \A1;19.40 \A1;23.44 \A1;.25 \A1;.08 \A1;8.13 \A1;4.97 \A1;.98 \A1;.30 \A1;3.25 \A1;3.25 \A1;9.64 \A1;19.35 \A1;22.58 \A1;.07 \A1;.25 \A1;4.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;.07 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;2.77 \A1;.25 \A1;.25 \A1;2.95 \A1;.25 \A1;3.20 \A1;.25 \A1;3.00 \A1;.25 \A1;.05 \A1;.25 \A1;3.00 \A1;.25 \A1;9.43 \A1;8.01 \A1;.25 \A1;.54 \A1;4.00 \A1;1.27 \A1;.25 \A1;.25 \A1;3.00 \A1;3.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;2.82 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.07 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;.73 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.00 \A1;.25 \A1;2.83 \A1;3.08 \A1;3.00 \A1;2.85 \A1;.15 \A1;2.85 \A1;2.85 \A1;.10 \A1;.40 \A1;.50 \A1;2.85 \A1;3.35 \A1;2.70 \A1;.25 \A1;.25 \A1;4.13 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;2.55 \A1;3.41 \A1;3.61 \A1;42.04 \A1;.25 \A1;2.49 \A1;3.00 \A1;.25 \A1;5.39 \A1;8.77 \A1;7.47 \A1;7.25 \A1;2.67 \A1;9.10 \A1;11.03 \A1;11.03 \A1;.25 \A1;4.82 \A1;.25 \A1;2.44 \A1;1.50 \A1;8.21 \A1;5.00 \A1;14.63 \A1;5.00 \A1;5.05 \A1;4.58 \A1;2.67 \A1;.25 \A1;.15 \A1;4.86 \A1;6.39 \A1;11.25 \A1;4.25 \A1;.25 \A1;2.62 \A1;.25 \A1;2.48 \A1;4.07 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.25 \A1;2.87 \A1;.25 \A1;.07 \A1;3.75 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;2.90 \A1;.25 \A1;2.30 \A1;.25 \A1;3.16 \A1;.25 \A1;3.16 \A1;4.92 \A1;.40 \A1;8.28 \A1;.40 \A1;.44 \A1;6.00 \A1;.40 \A1;.40 \A1;.40 \A1;6.00 \A1;.44 \A1;.40 \A1;2.09 \A1;.40 \A1;16.58 \A1;7.39 \A1;19.94 \A1;10.63 \A1;.40 \A1;7.58 \A1;.40 \A1;7.64 \A1;.40 \A1;4.57 \A1;.53 \A1;7.98 \A1;15.62 \A1;.40 \A1;1.51 \A1;1.50 \A1;5.87 \A1;.25 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.70 \A1;.25 \A1;.40 \A1;2.08 CORREA 3"X2" VIGA DE MADERA TORNILLO 2"X6" CORREA 3"X2" CORREA 3"X2" CORREA 3"X2" VIGA DE MADERA TORNILLO 2"X6" CARTELA-PLANCHA e=1/8" ambos lados VER DETALLE DE APOYO MOVIL CORREA 3"X2" \A1;3.00 \A1;4.37 \A1;7.37 \A1;.25 \A1;3.70 \A1;.25 \A1;4.07 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.25 \A1;2.87 \A1;.25 \A1;3.75 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.30 \A1;.25 \A1;3.16 \A1;.25 \A1;3.16 \A1;4.13 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;2.55 \A1;3.41 \A1;3.61 \A1;42.04 \A1;.25 \A1;.07 \A1;.25 \A1;2.49 \A1;3.00 \A1;.25 \A1;19.94 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;10.10 \A1;4.66 \A1;5.44 \A1;.25 \A1;12.10 \A1;.52 \A1;6.62 \A1;7.15 \A1;.15 \A1;3.80 \A1;.51 \A1;1.24 \A1;.15 \A1;.25 \A1;2.93 \A1;4.48 \A1;.25 \A1;.85 \A1;.15 \A1;1.06 \A1;4.62 CARTELA-PLANCHA e=1/8" ambos lados CARTELA-PLANCHA e=1/8" ambos lados CORREA 3"X2" CORREA 3"X2" CORREA 3"X2" CARTELA-PLANCHA e=1/8" ambos lados VIGA DE MADERA TORNILLO 2"X6" CANALETA PLANCHA ZINC 1/24" +PLATINA 2"X1/8"@ 1.0m \A1;.15 \A1;.85 \A1;.80 \A1;.60 \A1;.70 \A1;.20 \A1;.90 \A1;2.15 \A1;.15 \A1;.58 \A1;.35 \A1;3.10 \A1;4.14 \A1;.20 \A1;7.44 \A1;3.15 \A1;3.15 \W7.53546; \A1;\T1.05000; \A1;\T1.05000;CORTE TRANSVERSAL SECCION C-C \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 1 2 3 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Piso: De Ceramico 0.50x0.50 TIENDA SNACK NPT.=+0.15 Estanteria de madera tornillo Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) Piso: De Cemento Pulido VEREDA NPT.=+0.15 BAR NPT.=+3.15 COMEDOR/CAFETIN NPT.=+3.15 Piso: De Cemento Pulido VEREDA NPT.=+0.15 SARDINEL h=+0.40 cm. SARDINEL h=+0.40 cm. PUERTA CONTRAPLACADA DE MADERA TORNILLO BRUÑA e=1" ENCHAPE DE CERAMICO 30x30 cm. COLOR SONEET VONE Piso: De Ceramico 0.50x0.50 Estanteria de madera tornillo Piso: De Ceramico 0.50x0.50 MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) TERRENO COLINDANTE TERRENO DE TERCERA PERSONA CORTE DE TERRENO NATURAL CORTE DE TERRENO NATURAL VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO 5 0.849999999999909 0.8000000000001818 0.599999999999909 0.6999999999993634 0.2000000000007276 0.900000000000091 2.149575733073561 0.153255390061986 0.583388407008897 0.3499999999999091 5 5 5 5 5 5 TERMINAL 7 \A1;\T1.05;DISTRIBUCION PRIMER NIVEL \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 Piso: De Cemento Pulido AGENCIA 1 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 2 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 3 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 4 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 5 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 6 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 7 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido ALMACEN NPT=+0.15 Piso: De Cemento Pulido 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 SALA DE ESPERA Piso: De Cemento Pulido NPT=+0.15 SALA DE ESPERA Piso: De Cemento Pulido NPT=+0.15 SALA DE ESPERA Piso: De Cemento Pulido NPT=+0.15 1.50 x 2.10 P-2 3.15 x 3.00 P-1 3.15 x 3.00 P-1 3.15 x 3.00 P-1 3.15 x 3.00 P-1 0.90 x 2.10 P-3 0.90 x 2.10 P-3 PROYECCION DE TECHO (TEJA ANDINA) 2.00 V-4 0.50 2.00 PATIO DE MANIOBRAS NPT=+0.00 Piso: De Enripiado y/o Cascajo SARDINEL h= +0.40 cm. SARDINEL h= +0.40 cm. Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m NPT=+0.15 VEREDA Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m A B C D E G H I K M F L 5 3.750016355545994 0.2499999973852027 2.899999924310577 0.2499999934689185 2.899999702315653 0.2499999934743755 2.899999924303301 0.249999993475285 2.899999924304211 0.2499999934689185 2.89999992430512 0.2499999934743755 2.899999924302392 0.249999993475285 2.899999924304211 0.2499999934743755 2.899967445040601 0.2499998688326741 2.900032251530319 0.2499999934743755 2.299999939969893 0.2499999934689185 3.161444253858462 0.249999993469828 3.161446235978473 5 3.149885307008844 3.149999917774949 3.149999917778586 3.149999917781315 3.150115350763371 3.150000082221595 3.150115679653026 3.149851745480191 3.150148418963908 2.549883842682902 3.411444247326471 3.607298825775615 5 B B C C 5 2.493111271673569 2.99999999999909 0.25 4.920543811956576 5 5 0.4003574587245567 5 6.000000000005456 0.4000000004198228 0.3999999999505235 0.3999999995794496 6.004975298625141 0.4400000000005094 0.3986969006382424 5 5 5.393057858695557 5 5 7.248992733771046 5 5 5 5 5 A A 5 5 5 0.4000045432676416 5 0.4000000011128578 7.640304359978473 5 5 5 4.818652872245365 0.25 2.436815140114049 1.498565253234119 0.5268339034191741 -0.0000000002155502 5 5 5 14.63396078626192 5 5.049986573576461 4.584090483655019 5 1.50887489894194 1.495713288744809 2.673870474381146 0.249997778965735 5.867875784610077 0.2483655711148458 0.1516326451128407 5 6.392706082185212 5 5 5 2.618240239375154 5 1 3 1 Ñ O 3 4 NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido 5 5 0.2499998592129486 2.999998310549926 0.2499998592120391 2.999998310550382 0.2499998592124939 3.696621590098857 0.2499998592484189 5 2.077225642362918 5 5 3.24999816976242 3.249998169762875 3.249558731528395 3.250078332303928 2.868028050857446 RAMPA Piso: De Acabado Rugoso de Cemento NPT=+1.42 Con Bruñas Cada 0.15 m PROYECCION DE DESCANSO PROYECCION DE RAMPA PROYECCION DE TECHO (TEJA ANDINA) PROYECCION DE TECHO (TEJA ANDINA) 01 +0.175 02 +0.35 03 +0.525 04 +0.70 05 +0.175 06 +0.875 07 +1.05 08 +1.225 09 +1.40 10 +1.575 11 +1.75 12 +1.925 13 +2.10 14 +2.275 15 +2.45 16 +2.625 17 +2.80 18 +2.975 19 +3.15 ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE baranda metalica 2" Piso: De Cemento Pulido AGENCIA 8 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido 0.90 x 2.10 P-3 Piso: De Cemento Pulido AGENCIA 9 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido 0.90 x 2.10 P-3 NPT=+0.15 SS.HH DAMAS Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 2 5 5 PROYECCION DE TECHO (TEJA ANDINA) PROYECCION DE TECHO (TEJA ANDINA) R A M P A S = 10% R A M P A S = 10% 0.80 x 2.10 P-4 0.80 x 2.10 P-4 NPT=+0.15 SS.HH VARONES Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.60 x 2.00 P-5 0.60 x 2.00 P-5 0.60 x 2.00 P-5 0.60 x 2.00 P-5 J N Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m 0.50 V-3 1.60 4.28 2.10 V-2 0.60 1.50 2.10 V-2 0.60 1.50 01 02 03 04 05 06 07 08 09 10 11 TIENDA SNACK NPT=+0.15 Piso: De Ceramico 0.50x0.50 Cm. Antideslizante PROYECCION DE TECHO (RAMPA) PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO 0.50 V-3 1.60 4.28 5 4.373549857125908 5 2 \A1;3.15 \A1;3.10 \A1;.20 \A1;.16 \A1;.84 \A1;.80 \A1;.60 \A1;.70 \A1;.20 \A1;.90 \A1;3.15 \W7.53546; \A1;\T1.05000; \A1;\T1.05000;CORTE TRANSVERSAL SECCION C-C \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 1 2 3 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Piso: De Ceramico 0.50x0.50 TIENDA SNACK NPT.=+0.15 Estanteria de madera tornillo Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) Piso: De Cemento Pulido VEREDA NPT.=+0.15 BAR NPT.=+3.15 COMEDOR/CAFETIN NPT.=+3.15 Piso: De Cemento Pulido VEREDA NPT.=+0.15 SARDINEL h=+0.40 cm. SARDINEL h=+0.40 cm. PUERTA CONTRAPLACADA DE MADERA TORNILLO BRUÑA e=1" ENCHAPE DE CERAMICO 30x30 cm. COLOR SONEET VONE Piso: De Ceramico 0.50x0.50 Estanteria de madera tornillo Piso: De Ceramico 0.50x0.50 MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) TERRENO COLINDANTE TERRENO DE TERCERA PERSONA CORTE DE TERRENO NATURAL CORTE DE TERRENO NATURAL VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO 5 0.8440649882868456 0.8000000000001819 0.599999999999909 0.6999999999993634 0.2000000000007276 0.900000000000091 5 5 5 \W7.63455; \A1;\T1.05000; \A1;\T1.05000;CORTE TRANSVERSAL SECCION B-B \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 1 2 3 Piso: De Cemento Pulido DEPOSITO NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 5 NPT.=+0.15 Piso: De Cemento Pulido SALA ESPERA NPT.=+0.15 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 VEREDA NPT.=+0.15 VEREDA NPT.=+0.15 Pared De Ladrillo Rojo Expuesto Piso: De Cemento Pulido TIENDA NPT.=+3.00 Piso: De Cemento Pulido CORREDOR NPT.=+3.00 Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto RAMPA CON COBERTURA DE TEJA ANDINA ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE Estanteria de madera tornillo TERRENO COLINDANTE TERRENO DE TERCERA PERSONA CORTE DE TERRENO NATURAL CORTE DE TERRENO NATURAL 5 ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) Estanteria de madera tornillo \A1;3.10 \A1;.20 \A1;.15 \A1;.85 \A1;.80 \A1;.60 \A1;.70 \A1;.20 \A1;.90 \A1;3.15 \A1;3.15 \A1;.15 \A1;2.50 \A1;.45 \A1;.20 \A1;1.90 \A1;1.46 \A1;.20 \A1;.25 \A1;1.81 \A1;2.67 \A1;.25 \A1;2.93 \A1;.15 \A1;4.86 \A1;6.39 \A1;11.25 \A1;.25 \A1;4.62 \A1;.25 \A1;2.76 \A1;.42 \A1;6.53 \A1;.42 \A1;2.76 \A1;.25 \A1;2.93 \A1;1.10 \A1;1.10 \A1;1.10 \A1;1.10 5 1.810489394326396 2.673870474381147 0.2499977789666445 2.933121788387325 0.1516326451146597 5 6.392706082185214 5 Ñ O C1 C1 C1 C1 C1 C1 C1 C1 C2 C3 5 5 5 5 5 C2 C3 5 5 V-103 (30x45) C1 5 5 5 V-102 (15x25) V-102 (15x25) V-102 (15x25) V-102 (15x25) V-102 (15x25) V-102 (15x25) V-105 (25x55) V-105 (25x55) V-102 (15x25) V-106 (25x40) V-106 (25x40) V-104 (20x25) V-104 (20x25) V-101 (25x25) V-106 (25x40) 5 1 Ø3/8" 5 1 Ø3/8" 5 1 Ø3/8" 1 Ø1/2" 1 Ø1/2" 5 1 Ø3/8" 1 Ø1/2" 1 Ø3/8" 1 Ø1/2" 1 Ø3/8" 1 Ø1/2" 1 Ø3/8" 1 Ø1/2" 1 Ø3/8" 1 Ø1/2" 1 Ø3/8" 1 Ø1/2" 1 Ø3/8" 1 Ø1/2" \A1;.25 \A1;2.93 \A1;1.13 \A1;4.73 \A1;3.18 \A1;3.31 \A1;.25 \A1;.05 \A1;.30 \A1;.25 \A1;.10 \A1;.25 \A1;.36 \A1;.06 \A1;.25 \A1;.05 \A1;.25 \A1;.05 \A1;.30 \A1;.05 \A1;.25 \A1;.30 \W7.53546; \A1;\T1.05000; \A1;\T1.05000;CORTE TRANSVERSAL SECCION C-C \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 1 2 3 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Piso: De Ceramico 0.50x0.50 TIENDA SNACK NPT.=+0.15 Estanteria de madera tornillo Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) Piso: De Cemento Pulido VEREDA NPT.=+0.15 BAR NPT.=+3.15 COMEDOR/CAFETIN NPT.=+3.15 Piso: De Cemento Pulido VEREDA NPT.=+0.15 SARDINEL h=+0.40 cm. SARDINEL h=+0.40 cm. PUERTA CONTRAPLACADA DE MADERA TORNILLO BRUÑA e=1" ENCHAPE DE CERAMICO 30x30 cm. COLOR SONEET VONE Piso: De Ceramico 0.50x0.50 Estanteria de madera tornillo Piso: De Ceramico 0.50x0.50 MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) TERRENO COLINDANTE TERRENO DE TERCERA PERSONA CORTE DE TERRENO NATURAL CORTE DE TERRENO NATURAL VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO 5 0.8476276147525823 0.8000000000001819 0.599999999999909 0.6999999999993634 0.2000000000007276 0.900000000000091 5 5 5 \A1;.25 \A1;2.93 \A1;1.13 \A1;4.73 \A1;3.18 \A1;3.31 \A1;10.10 \A1;4.63 \A1;5.21 \A1;.25 \A1;2.93 \A1;.25 \A1;4.48 \A1;.25 \A1;.85 \A1;.15 \A1;12.10 \A1;16.15 \A1;.52 \A1;6.62 \A1;7.15 \A1;.25 \A1;3.75 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.30 \A1;.25 \A1;3.16 \A1;.25 \A1;3.16 \A1;4.13 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;2.55 \A1;3.41 \A1;3.61 \A1;42.04 \A1;.25 \A1;.07 \A1;.25 \A1;2.49 \A1;3.00 \A1;.25 \A1;19.94 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.70 \A1;.25 \A1;4.07 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.25 \A1;2.87 \A1;.15 \A1;4.38 \A1;.25 \A1;5.17 \A1;.15 \A1;1.15 \A1;15.00 TIENDA B B C C A A 3 4 4 5 4.384636570193834 0.2499999999990905 5.174059587151532 0.145097320950299 5 5 5.205980996228391 5 2.933145171379692 0.2499996163815013 4.484392827443116 0.2492400153232666 0.852237805632285 0.1504109067982426 5 R S 5 14.99626733991499 5 5 6.624524503564317 5 NPT=+3.15 MIRADOR \A1;\T1.05;DISTRIBUCION SEGUNDO NIVEL \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 RAMPA Piso: De Acabado Rugoso de Cemento Con Bruñas Cada 0.15 m NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante Piso: De Cemento Pulido CORREDOR 01 +0.175 02 +0.35 03 +0.525 04 +0.70 05 +0.175 06 +0.875 07 +1.05 08 +1.225 09 +1.40 10 +1.575 11 +1.75 12 +1.925 13 +2.10 14 +2.275 15 +2.45 16 +2.625 17 +2.80 18 +2.975 19 +3.15 baranda metalica 2" NPT=+3.15 MIRADOR Piso: De Cemento Pulido CORREDOR NPT=+3.15 MIRADOR Piso: De Cemento Pulido CORREDOR ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA = +0.90 cm. ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA = +0.90 cm. ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA = +0.90 cm. R A M P A S = 10% NPT=+3.15 INGRESO Piso: De Cemento Pulido ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA A B C D E G H I K M F J L 5 3.750016324195713 0.2500000287373041 2.899999924308759 0.249999993469828 2.899999702316563 0.2499999934743755 2.899999924303302 0.249999993475285 2.899999924304211 0.249999993469828 2.899999924303302 0.249999993475285 2.899999924304211 0.2499999934743755 2.899999924304211 0.2499999934743755 2.899967445040602 0.2499998688326741 2.900032251531229 0.249999993473466 2.299999939969894 0.249999993469828 3.161444253858463 0.249999993469828 3.161446235977564 5 3.149885307007025 3.149999917776768 3.149999917778587 3.149999917781315 3.150115350764281 3.150000082222505 3.150115679653027 3.149851745479282 3.150148418962999 2.549883842682902 3.411444247327381 3.607298825775615 5 5 5 ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA = +0.90 cm. 5 2.493111271673115 2.999999999999091 0.25 5 5 5 0.2499998592129486 2.999998310551291 0.2499998592115844 2.999998310550382 0.2499998592124939 3.696621590098403 0.2499998592475094 5 3.249998169761966 3.249998169762421 3.24955873152885 3.250078332303474 2.868028050856992 COLUMNA 2.00 x 2.10 P-6 COMEDOR/CAFETIN NPT=+3.15 Piso: De Ceramico 0.50x0.50 Cm. Antideslizante COCINA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante BAR NPT=+3.15 Piso: De Ceramico 0.50x0.50 Cm. Antideslizante 0.60 x 2.10 P-5 0.60 x 2.10 P-5 Proyeccion de estanteria Proyeccion de estanteria h=0.90 PROYECCION DE TECHO (RAMPA) PROYECCION DE TECHO (RAMPA) PROYECCION DE TECHO (RAMPA) PROYECCION TECHO DE CALAMINO (TIENDAS) PROYECCION TECHO DE CALAMINO (TIENDAS) PROYECCION TECHO DE CALAMINO (TIENDAS) 0.80 x 2.10 P-4 0.80 x 2.10 P-4 0.2499996163805918 2.933141520557001 5 4.7340126432955 3.183141137298662 3.306512229964028 0.50 V-5 2.22 2.15 0.50 V-6 2.22 2.81 0.50 V-7 2.22 2.76 0.50 V-8 2.22 4.62 Proyeccion de vacio \A1;3.10 \A1;.20 \A1;.15 \A1;.85 \A1;.80 \A1;.60 \A1;.70 \A1;.20 \A1;.90 \A1;3.15 \A1;.25 \A1;.25 \A1;2.76 \A1;.25 \A1;2.76 \A1;.42 \A1;2.20 \A1;1.58 \A1;4.87 \A1;3.01 \A1;3.09 \A1;3.99 \A1;1.19 \A1;16.15 \A1;3.80 \A1;.45 \A1;.15 \A1;.18 \A1;.18 \A1;4.73 \A1;3.22 \A1;7.94 \A1;.17 \A1;.17 \A1;.17 \A1;.18 \A1;.18 \A1;.15 \A1;1.65 \A1;.60 \A1;1.98 \A1;.20 \A1;.59 \A1;2.02 \A1;.40 \A1;2.67 \A1;.25 \A1;.15 \A1;4.86 \A1;6.39 \A1;11.25 \A1;3.47 \A1;.16 \A1;2.99 \A1;.52 \A1;7.15 \A1;2.48 \A1;4.07 \A1;3.25 \A1;3.25 \A1;3.25 \A1;3.25 \A1;2.87 \A1;.25 \A1;.25 \A1;4.13 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;3.15 \A1;2.55 \A1;3.41 \A1;3.61 \A1;42.04 \A1;.25 \A1;2.49 \A1;3.00 \A1;.25 \A1;5.39 \A1;8.77 \A1;7.47 \A1;7.25 \A1;2.67 \A1;9.10 \A1;11.03 \A1;11.03 \A1;.25 \A1;4.82 \A1;.25 \A1;2.44 \A1;1.50 \A1;8.21 \A1;5.00 \A1;14.63 \A1;5.00 \A1;5.05 \A1;4.58 \A1;.25 \A1;.07 \A1;5.87 \A1;.25 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.00 \A1;.25 \A1;3.70 \A1;.25 \A1;.40 \A1;2.08 \A1;3.75 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;.25 \A1;2.90 \A1;2.90 \A1;.25 \A1;2.30 \A1;.25 \A1;3.16 \A1;.25 \A1;3.16 \A1;4.92 \A1;.40 \A1;8.28 \A1;.40 \A1;.44 \A1;6.00 \A1;.40 \A1;.40 \A1;.40 \A1;6.00 \A1;.44 \A1;.40 \A1;2.09 \A1;.40 \A1;16.58 \A1;7.39 \A1;19.94 \A1;10.63 \A1;.40 \A1;7.58 \A1;.40 \A1;7.64 \A1;.40 \A1;4.57 \A1;.53 \A1;7.98 \A1;15.62 \A1;.40 \A1;1.51 \A1;1.50 \W7.53546; \A1;\T1.05000; \A1;\T1.05000;CORTE TRANSVERSAL SECCION C-C \W0.65873; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/75 1 2 3 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Piso: De Ceramico 0.50x0.50 TIENDA SNACK NPT.=+0.15 Estanteria de madera tornillo Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) Piso: De Cemento Pulido VEREDA NPT.=+0.15 BAR NPT.=+3.15 COMEDOR/CAFETIN NPT.=+3.15 Piso: De Cemento Pulido VEREDA NPT.=+0.15 SARDINEL h=+0.40 cm. SARDINEL h=+0.40 cm. PUERTA CONTRAPLACADA DE MADERA TORNILLO BRUÑA e=1" ENCHAPE DE CERAMICO 30x30 cm. COLOR SONEET VONE Piso: De Ceramico 0.50x0.50 Estanteria de madera tornillo Piso: De Ceramico 0.50x0.50 MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) TERRENO COLINDANTE TERRENO DE TERCERA PERSONA CORTE DE TERRENO NATURAL CORTE DE TERRENO NATURAL VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO 5 0.8476276147525823 0.8000000000001819 0.599999999999909 0.6999999999993634 0.2000000000007276 0.900000000000091 5 5 5 MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) CON PERFILES DE ALUMINIO VIDRIO INCOLORO CON PERFILES DE ALUMINIO VENTANA VIDRIO INCOLORO \A1;3.10 \A1;.20 \A1;.17 \A1;.83 \A1;.80 \A1;.60 \A1;.70 \A1;.20 \A1;.90 \A1;3.15 6.57 1.70 .90 .30 7.57 15.89 .30 1.20 .55 1.20 .30 3.55 .30 1.45 16.89 1.45 .30 .55 .30 1.45 .05 1.45 .30 3.55 7.57 7.57 A A 0.2999999999992724 7.567942404464702 15.89069038285743 0.2999999999992724 5 0.548453694195814 1.200192261194388 0.2999999999992724 3.55000000002201 0.3000000000029104 1.44999999999709 16.8858848089294 1.44999999999709 5 5 B B B B 0.2999359110317528 1.450064088967338 0.0500000000029104 5 5 3.55000000000382 5 5 5 5 5 ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2.00 x 2.10 P-1 2.00 x 2.10 P-1 2.00 x 2.10 P-1 2.00 x 2.10 P-1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 .30 5 5 5 5 5 5 5 5 B B A A \W7.67634; \A1;\T1.05000; \A1;\T1.05000;CORTE TRANSVERSAL SECCION A-A \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 0.70 x 2.10 P-2 0.90 V-1 1.20 1.30 0.70 x 2.10 P-2 NPT=+0.15 CONTROL Piso: De Ceramico 0.30x0.30 Cm. Antideslizante PROYECCION DE TECHO (TEJA ANDINA) PROYECCION DE TECHO (TEJA ANDINA) 5 5 5 5 5 NPT=+0.15 SS.HH. 0.30x0.30 Cm. Antideslizante Piso: De Ceramico 2.10 V-2 0.60 1.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 Pared De Ladrillo Rojo Expuesto Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 TERRENO COLINDANTE TERRENO DE TERCERA PERSONA 5 CORTE DE TERRENO NATURAL CORTE DE TERRENO NATURAL 5 \W7.63455; \A1;\T1.05000; \A1;\T1.05000;CORTE TRANSVERSAL SECCION B-B \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 CON PERFILES DE ALUMINIO VIDRIO INCOLORO CON PERFILES DE ALUMINIO VENTANA CORREDIZA PUERTA CONTRAPLACADA DE MADERA TORNILLO Pared De Ladrillo Rojo Expuesto Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 5 5 5 5 5 5 5 5 5 CORTE DE TERRENO NATURAL CORTE DE TERRENO NATURAL TERRENO COLINDANTE TERRENO DE TERCERA PERSONA TEJA ANDINA DE FIBRO-CEMENTO ARCILLA TIENDA B B C C A A 3 4 4 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 R S 5 5 5 5 5 NPT=+3.15 MIRADOR \A1;\T1.05;DISTRIBUCION SEGUNDO NIVEL \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 RAMPA Piso: De Acabado Rugoso de Cemento Con Bruñas Cada 0.15 m NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.80 x 2.10 P-4 0.80 x 2.10 P-4 TIENDA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante Piso: De Cemento Pulido CORREDOR 01 +0.175 02 +0.35 03 +0.525 04 +0.70 05 +0.175 06 +0.875 07 +1.05 08 +1.225 09 +1.40 10 +1.575 11 +1.75 12 +1.925 13 +2.10 14 +2.275 15 +2.45 16 +2.625 17 +2.80 18 +2.975 19 +3.15 baranda metalica 2" NPT=+3.15 MIRADOR Piso: De Cemento Pulido CORREDOR NPT=+3.15 MIRADOR Piso: De Cemento Pulido CORREDOR ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA = +0.90 cm. ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA = +0.90 cm. ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA = +0.90 cm. R A M P A S = 10% NPT=+3.15 INGRESO Piso: De Cemento Pulido ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA A B C D E G H I K M F J L 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE BARANDA = +0.90 cm. 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 COLUMNA 2.00 x 2.10 P-6 COMEDOR/CAFETIN NPT=+3.15 Piso: De Ceramico 0.50x0.50 Cm. Antideslizante COCINA NPT=+3.15 Piso: De Ceramico 0.30x0.30 Cm. Antideslizante BAR NPT=+3.15 Piso: De Ceramico 0.50x0.50 Cm. Antideslizante 0.60 x 2.10 P-5 0.60 x 2.10 P-5 Proyeccion de estanteria Proyeccion de estanteria h=0.90 PROYECCION DE TECHO (RAMPA) PROYECCION DE TECHO (RAMPA) PROYECCION DE TECHO (RAMPA) PROYECCION TECHO DE CALAMINO (TIENDAS) PROYECCION TECHO DE CALAMINO (TIENDAS) PROYECCION TECHO DE CALAMINO (TIENDAS) \W7.63455; \A1;\T1.05000; \A1;\T1.05000;CORTE TRANSVERSAL SECCION B-B \W0.65873; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/75 1 2 3 Piso: De Cemento Pulido DEPOSITO NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 5 NPT.=+0.15 Piso: De Cemento Pulido SALA ESPERA NPT.=+0.15 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 VEREDA NPT.=+0.15 VEREDA NPT.=+0.15 Pared De Ladrillo Rojo Expuesto Piso: De Cemento Pulido TIENDA NPT.=+3.00 Piso: De Cemento Pulido CORREDOR NPT.=+3.00 Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto RAMPA CON COBERTURA DE TEJA ANDINA ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE Estanteria de madera tornillo TERRENO COLINDANTE TERRENO DE TERCERA PERSONA CORTE DE TERRENO NATURAL CORTE DE TERRENO NATURAL 5 ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) Estanteria de madera tornillo 5 5 5 5 5 5 5 0.80 x 2.10 P-4 0.80 x 2.10 P-4 MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) RAMPA CON COBERTURA DE TEJA ANDINA Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE PUERTA CONTRAPLACADA DE MADERA TORNILLO 5 5 5 5 5 5 0.50 V-5 2.22 2.15 0.50 V-6 2.22 2.81 0.50 V-7 2.22 2.76 0.50 V-8 2.22 4.62 5 5 5 5 5 .25 5 5 5 5 5 5 5 5 5 5 ESTACIONAMIENTO NPT=+0.00 Piso: De Enripiado y/o Cascajo ESTACIONAMIENTO NPT=+0.00 Piso: De Enripiado y/o Cascajo ESTACIONAMIENTO NPT=+0.00 Piso: De Enripiado y/o Cascajo Proyeccion de vacio 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0.50 V-9 2.22 3.80 0.50 V-9 2.22 3.80 5 5 5 MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) PUERTA CONTRAPLACADA DE MADERA TORNILLO PUERTA CONTRAPLACADA DE MADERA TORNILLO PUERTA CONTRAPLACADA DE MADERA TORNILLO PUERTA CONTRAPLACADA DE MADERA TORNILLO PUERTA CONTRAPLACADA DE MADERA TORNILLO PUERTA CONTRAPLACADA DE MADERA TORNILLO PUERTA CONTRAPLACADA DE MADERA TORNILLO PUERTA CONTRAPLACADA DE MADERA TORNILLO PUERTA CONTRAPLACADA DE MADERA TORNILLO ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD Piso: De Cemento Pulido AGENCIA 1 NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 2 NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 3 NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 4 NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 5 NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 6 NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 7 NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 8 NPT.=+0.15 Piso: De Cemento Pulido AGENCIA 9 NPT.=+0.15 Piso: De Cemento Pulido TIENDA-SNACK NPT.=+0.15 VENTANA CON SISTEMA DIRECTO VIDRIO INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD VENTANA CON SISTEMA DIRECTO VIDRIO INCOLORO CON PERFILES DE ALUMINIO VENTANA CON SISTEMA DIRECTO VIDRIO INCOLORO CON PERFILES DE ALUMINIO VENTANA CON SISTEMA DIRECTO VIDRIO INCOLORO CON PERFILES DE ALUMINIO VENTANA CON SISTEMA DIRECTO VIDRIO INCOLORO CON PERFILES DE ALUMINIO VIDRIO INCOLORO CON PERFILES DE ALUMINIO VENTANA CON SISTEMA DIRECTO VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO Piso: De Cemento Rugoso RAMPA NPT.=+1.42 TEJA ANDINA DE FIBRO-CEMENTO ARCILLA TEJA ANDINA DE FIBRO-CEMENTO ARCILLA TEJA ANDINA DE FIBRO-CEMENTO ARCILLA TEJA ANDINA DE FIBRO-CEMENTO ARCILLA TEJA ANDINA DE FIBRO-CEMENTO ARCILLA TEJA ANDINA DE FIBRO-CEMENTO ARCILLA A \W7.61198; \A1;\T1.05000; \A1;\T1.05000;CORTE LONGITUDINAL SECCION A-A \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 B C D E F G H I J K L M N VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO CON PERFILES DE ALUMINIO VIDRIO INCOLORO MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) 5 5 5 5 5 5 5 5 5 5 5 5 5 CORTE DE TERRENO NATURAL AVENIDA 28 DE JULIO NPT.=+2.95 CORTE DE TERRENO NATURAL TIENDA TIENDA TIENDA TIENDA TIENDA TIENDA TIENDA VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO 5 5 5 VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO \A1;\T1.05;DISTRIBUCION PRIMER NIVEL \W0.67067; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/50 Piso: De Cemento Pulido AGENCIA 1 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 2 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 3 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 4 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 5 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido Piso: De Cemento Pulido AGENCIA 6 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 0.90 x 2.10 P-3 SALA DE ESPERA Piso: De Cemento Pulido NPT=+0.15 SALA DE ESPERA Piso: De Cemento Pulido NPT=+0.15 SALA DE ESPERA Piso: De Cemento Pulido NPT=+0.15 1.50 x 2.10 P-2 3.00 x 3.00 P-1 3.00 x 3.00 P-1 3.00 x 3.00 P-1 3.00 x 3.00 P-1 0.90 x 2.10 P-3 0.90 x 2.10 P-3 PROYECCION DE TECHO (TEJA ANDINA) 2.10 V-4 0.60 2.00 PATIO DE MANIOBRAS NPT=+0.00 Piso: De Enripiado y/o Cascajo SARDINEL h= +0.40 cm. SARDINEL h= +0.40 cm. Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m NPT=+0.15 VEREDA Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m A B C D E G H I K M F L 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 B B C C 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A A 5 5 5 5 5 5 5 5 5 .25 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 3 1 Ñ O 3 4 NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido NPT=+0.15 EMBARQUE VEREDA Piso: Cemento Pulido 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 RAMPA Piso: De Acabado Rugoso de Cemento NPT=+1.42 Con Bruñas Cada 0.15 m PROYECCION DE DESCANSO PROYECCION DE RAMPA PROYECCION DE TECHO (TEJA ANDINA) PROYECCION DE TECHO (TEJA ANDINA) 01 +0.175 02 +0.35 03 +0.525 04 +0.70 05 +0.175 06 +0.875 07 +1.05 08 +1.225 09 +1.40 10 +1.575 11 +1.75 12 +1.925 13 +2.10 14 +2.275 15 +2.45 16 +2.625 17 +2.80 18 +2.975 19 +3.15 ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR TUBO DE FIERRO ø 1-1/2"CON BASE baranda metalica 2" Piso: De Cemento Pulido AGENCIA 7 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido 0.90 x 2.10 P-3 Piso: De Cemento Pulido AGENCIA 8 NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido 0.90 x 2.10 P-3 NPT=+0.15 SS.HH DAMAS Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 2 5 5 PROYECCION DE TECHO (TEJA ANDINA) PROYECCION DE TECHO (TEJA ANDINA) R A M P A S = 10% R A M P A S = 10% 0.80 x 2.10 P-4 0.80 x 2.10 P-4 NPT=+0.15 SS.HH VARONES Piso: De Ceramico 0.30x0.30 Cm. Antideslizante 0.60 x 2.00 P-5 0.60 x 2.00 P-5 0.60 x 2.00 P-5 0.60 x 2.00 P-5 J N Piso: Cemento Pulido NPT=+0.15 VEREDA Bruñado Cada 1.20 m 2.10 V-2 0.60 1.50 2.10 V-2 0.60 1.50 01 02 03 04 05 06 07 08 09 10 11 PROYECCION DE TECHO (RAMPA) PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO PROYECCION DE VACIO GRUPO ELECTROGENO NPT=+0.15 DEPOSITO NPT=+0.15 Piso: De Cemento Pulido 0.90 x 2.10 P-3 2.10 V-4 0.60 2.00 Piso: De Cemento Pulido DEPOSITO NPT=+0.15 Piso: De Cemento Pulido 0.90 x 2.10 P-3 Piso: De Cemento Pulido AGENCIA 9 NPT=+0.15 Piso: De Cemento Pulido AGENCIA 10 NPT=+0.15 \W7.53546; \A1;\T1.05000; \A1;\T1.05000;CORTE TRANSVERSAL SECCION C-C \W0.65873; \A1;\T1.05000; \A1;\T1.05000;ESCALA 1/75 1 2 3 Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Piso: De Ceramico 0.50x0.50 TIENDA SNACK NPT.=+0.15 Estanteria de madera tornillo Piso: De Arena y/o Confitillo PATIO DE MANIOBRAS NPT.=+0.00 Pared De Ladrillo Rojo Expuesto Pared De Ladrillo Rojo Expuesto MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) Piso: De Cemento Pulido VEREDA NPT.=+0.15 BAR NPT.=+3.15 COMEDOR/CAFETIN NPT.=+3.15 Piso: De Cemento Pulido VEREDA NPT.=+0.15 SARDINEL h=+0.40 cm. SARDINEL h=+0.40 cm. PUERTA CONTRAPLACADA DE MADERA TORNILLO BRUÑA e=1" ENCHAPE DE CERAMICO 30x30 cm. COLOR SONEET VONE Piso: De Ceramico 0.50x0.50 Estanteria de madera tornillo Piso: De Ceramico 0.50x0.50 MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) TERRENO COLINDANTE TERRENO DE TERCERA PERSONA CORTE DE TERRENO NATURAL CORTE DE TERRENO NATURAL VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO VIDRIO DE SEGURIDAD INCOLORO CON PERFILES DE ALUMINIO PUERTA DE VIDRIO TEMPLADO 5 5 5 5 5 5 5 5 5 5 MURO TARRAJEADO Y PINTADO (COLOR A DEFINIR) CON PERFILES DE ALUMINIO VIDRIO INCOLORO CON PERFILES DE ALUMINIO VENTANA VIDRIO INCOLORO ANTICORROSIVO Y ESMALTE DE COLOR PUERTA DE FIERRO ø 1-1/2"CON BASE ANTICORROSIVO Y ESMALTE DE COLOR PUERTA DE FIERRO ø 1-1/2"CON BASE

Language	Spanish
Drawing Type	Full Project
Category	Transportation & Parking
Additional Screenshots
File Type	dwg
Materials	Aluminum, Glass, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Deck / Patio, Parking
Tags	ancash, autocad, bus, consists, cuts, detailed, distribution, DWG, full, lifts, plan, plans, Project, terminal, Transportation
