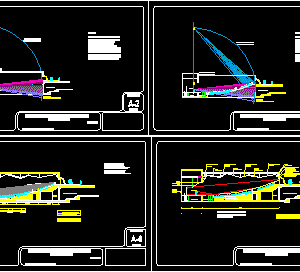

Theater – Hearing Aid Calculate – Plants – Sections

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

stage, dressing rooms, access, orchestra pit, acoustic absorption wall model: acuostiroc color, eurocoustic, absorbent panel model: classic tonga, eurocoustic, insulation coating alpaplak, alpa sa, alpaplak absorbent panel, reflective panel, acoustic insulation alpaplak, longitudinal section, location of acoustic panels, access under street level, corridor, route of sound, direct sound, indirect sound, the ranges of difference of the, speeds in which it travels, sound an indirect trajectory, with a direct direction, conciderando, the ends of each case apartir de, a division of three zones, are the area of ​​influence of the direct sound, area of ​​influence, which receives the orchestra, area of ​​lighting, voice-voice, areas of influence, is conciderav within the margin, acoustic, flat no., special facilities, determine the points where the panels should be located., perimeter radio at the back of the auditorium, location of the acoustic panels to be able direct the waves., camarinos, height of mouth, ea, po, obtaining of the shell, the noise as a set of elements that in particular constitute sounds is channeled as it is entered through the tunnel, the reverberation is greater in the door that divides the exterior of the theater with the interior and it is possible to identify at a distance certain sounds that at a closer impact becomes homogenous with other sounds

Raw text data extracted from CAD file:

ZONA 1 ZONA 2 ZONA 3 2,1 ZONA 1 ZONA 2 ZONA 3 2,1 8 30 \A1;4.98 \A1;1.70 ESCENARIO CAMARINES ACCESO FOSO ORQUESTA ZONA 1 ZONA 2 ZONA 3 5 ZONA 3 ZONA 2 ZONA 1 FOSO ORQUESTA ACCESO CAMARINES ESCENARIO 5 FOSO ORQUESTA ACCESO CAMARINES ESCENARIO MURO DE ABSORCION ACUSTICA MODELO:ACUOSTIROC COLOR,EUROCOUSTIC PANEL ABSORVENTE MODELO:TONGA CLASICO, EUROCOUSTIC REVESTIMIENTO AISLANTE ALPAPLAK,ALPA S.A. PANEL ABSORVENTE ALPAPLAK PANEL ABSORVENTE ALPAPLAK PANEL ABSORVENTE ALPAPLAK PANEL ABSORVENTE ALPAPLAK PANEL REFLECTANTE PANEL REFLECTANTE PANEL REFLECTANTE PANEL REFLECTANTE PANEL REFLECTANTE PANEL REFLECTANTE AISLANTE ACUSTICO ALPAPLAK CORTE LONGITUDINAL UBICACION DE PANELES ACUSTICOS 5 5 ACCESO BAJO NIVEL CALLE PASILLO 7.35 8.07 7.24 15.40 13.50 8.46 15.59 8.64 10.98 17.94 6.34 21.31 23.57 6.02 4.48 25.31 31.44 4.34 2.36 31.93 30.51 28.56 ACCESO BAJO NIVEL CALLE RECORRIDO DEL SONIDO CORTE LONGITUDINAL SONIDO DIRECTO SONIDO INDIRECTO ZONA 1 SONIDO INDIRECTO SONIDO DIRECTO (7.35+8.07)/334 7.24/334 = = (10.98+8.64)/334 15.40/334 = = = = 21.31/334 (17.94+6.34)/334 = = 15.59/334 (13.50+8.46)/334 SONIDO DIRECTO SONIDO INDIRECTO ZONA 2 ZONA 3 SONIDO INDIRECTO SONIDO DIRECTO (21.40+6.02)/334 23.57/334 = = (25.31+4.48)/334 28.56/334 = = VELOCIDAD SONIDO m/seg. 21.40 (31.44+4.34)/334 28.65/334 = = 30.51/334 (31.93+2.36)/334 = = LOS RANGOS DE DIFERENCIA DE LAS VELOCIDADES EN QUE RECORRE EL SONIDO UNA TRAYECTORIA INDIRECTA CON UNA DIRECCION DIRECTA ,CONCIDERANDO LOS EXTREMOS DE CADA CASO APARTIR DE UNA DIVICION DE TRES ZONAS, SON LOS SIGUIENTES: 0.025 m/seg y 0.004m/seg. AREA DE INFLUENCIA DEL SONIDO DIRECTO AREA DE INFLUENCIA QUE RECIBE LA ORQUESTA AREA DE ILUMINACION 3.30 7.49 4.04 5.33 3.24 7.75 = = 7.75/334 (4.04+7.49)/334 = = 5.10/334 (3.30+5.33)/334 SONIDO DIRECTO SONIDO INDIRECTO TORNA-VOZ CORTE LONGITUDINAL AREAS DE INFLUENCIA ACCESO BAJO NIVEL CALLE 0.046 0.021 0.025 0.058 0.046 0.012 0.065 0.046 0.019 0.072 0.063 0.009 0.082 0.070 0.012 0.089 0.085 0.004 0.107 0.085 0.022 0.102 0.091 0.011 VELOCIDAD SONIDO m/seg. VELOCIDAD SONIDO m/seg. SE CONCIDERAV DENTRO DEL MARGEN DE REVERVERANCIA PUES NO SUPERA A0.05m/seg. 0.025 0.015 0.010 0.074 0.023 0.011 VELOCIDAD SONIDO m/seg. FIGURA 1 Se traza en corte la representacion grafica de la curva isóptica, marcando cada uno de los lugares que ocuparán los interlocutores así como la altura y el lugar del escenario. En la figura, P.O., representa el punto observado y es el lugar en donde se sitúa el orador. Las escalas humanas representan el numero de filas existentes en el edificio a estudiar representando a los espectadores. En P.O. levantamos una perpendicular al escenario que atraviesa el punto A, éste representa la altura libre de la bocaescena. Apoyados en P.O., medimos 1.70 m. (esta medida es la altura promedio del orador); con esto obtenemos el punto E.A. que representará el emisor acústico, de este punto trazamos líneas (E.A.1, E.A.2, etc.) como número de filas existan. SEP- 2005 ACUSTICA A-1 PLANO No. INSTALACIONES ESPECIALES DETERMINAR LOS PUNTOS DONDE DEBEN SER UBICADOS LOS PANELES. P.O. = Punto Observado E.A. = Hemizor Acústico RADIO PERIMETRAL AL FONDO DEL AUDITORIO POR MOTIVOS ÓPTICOS Y ACÚSTICOS ES ES ACONSEJABLE CONSIDERAR NO UNA ALTURA MENOR ENTRE FILA FILA DE 12CM. UBICACIÓN DE LOS PANELES ACÚSTICA PARA PODER DIRI- GIR LAS ONDAS. ACCESO BAJO NIVEL CALLE FIGURA 1 CORTE LONGITUDINAL ESCENARIO CAMARINOS ACCESO FOSO ORQUESTA FOSO ORQUESTA CAMARINOS ESCENARIO CORTE LONGITUDINAL FIGURA 2 ACCESO BAJO NIVEL CALLE 5 ALTURA DE BOCA ESCENA 1.70 E.A A P.O A E.A P.O Z OBTENCION DE LA CONCHA ACUSTICA E.A. = Hemizor Acústico P.O. = Punto Observado P.O. = Punto Observado E.A. = Hemizor Acústico Z P.O E.A A ACCESO BAJO NIVEL CALLE FIGURA 3 CORTE LONGITUDINAL ESCENARIO CAMARINOS FOSO ORQUESTA RADIO PERIMETRAL AL FONDO DEL AUDITORIO RADIO PERIMETRAL AL FONDO DEL AUDITORIO FOSO ORQUESTA CAMARINOS ESCENARIO CORTE LONGITUDINAL FIGURA4 ACCESO BAJO NIVEL CALLE A E.A P.O Z E.A. = Hemizor Acústico P.O. = Punto Observado CORTE LONGITUDINAL ESC:1:125 FIGURA 5 Y 6 ACCESO BAJO NIVEL CALLE ESCENARIO CAMARINES ACCESO FOSO ORQUESTA A E.A P.O ACUSTICA OBTENCION DE LA CONCHA INSTALACIONES ESPECIALES PLANO No. A-2 ACUSTICA SEP- 2005 SEP- 2005 ACUSTICA A-3 PLANO No. INSTALACIONES ESPECIALES OBTENCION DE LA CONCHA ACUSTICA FIGURA 2 Haciendo centro en el punto E.A., y con un radio siempre mayor a la longitud que existe en la ultima fila, se traza un segmento de arco que corte a la perpendicular trazada anteriormente P.O.A., con esto obtenemos el punto Z, y prolongando los rayos directos del emisor acústico, que parten de E.A. y atraviesan los puntos de los observadores , al cortar estos rayos al arco trazado anteriormente se ontienen los puntos de intersección. ACUSTICA OBTENCION DE LA CONCHA INSTALACIONES ESPECIALES PLANO No. A-4 ACUSTICA SEP- 2005 FIGURA 3 En esta figura trazamos tres rectas, la primera del primer observador al punto del ultimo, la segunda del punto del ultimo observador al punto Z y la tercera la trazamos del punto dl primer observador al punto Z, pasamos paralelas a esta ultima recta trazada partiendo de los puntos en donde en donde la recta que se trazo primero, cortó a cada una de las prolongaciones de los rayos directos (puntoY) en esto obtenemos todos los demas puntos necesarios para el trazo. SEP- 2005 ACUSTICA A-5 PLANO No. OBTENCION DE LA CONCHA ACUSTICA FIGURA 4 Partiendo del emisor acústico E.A. y pasando por todos los demas, trazamos rectas que corten el arco ya trazado originando los puntos de interseccion en el arco. ACUSTICA OBTENCION DE LA CONCHA INSTALACIONES ESPECIALES PLANO No. A-6 ACUSTICA SEP- 2005 SEP- 2005 ACUSTICA A-7 PLANO No. INSTALACIONES ESPECIALES OBTENCION DE LA CONCHA ACUSTICA EL RUIDO COMO CONJUNTO DE ELEMENTOS QUE EN PARTICULAR CONSTITUYEN SONIDOS SE VA CANALIZANDO A MEDIDA QUE SE INGRESA POR EL TUNEL , LA REVERVERACION ES MAYOR EN LA PUERTA QUE DIVIDE EL EXTERIOR DEL TEATRO CON EL INTERIOR Y ES POSIBLEIDENTIFICAR A DISTANCIA CIERTOS SONIDOS QUE A UN IMPACTO MAS CERCANO SE HACE HOMOGENEO CON OTROS SONIDOS SONIDO INDIRECTO SONIDO DIRECTO \A1;FIGURA 5 Y 6 Partiendo del punto A, o sea la altura de la bocaescena, trazamos un rayo hacia el punto 1, que nos representa el rayo emisor reflejado que partió del emisor acústico, rebotó en la parte alta de la bocaescena y llego al primer espectador, este rayo reflejado produce el angulo (X) que lo encierra la recta ZAI, al sacarle su bisectriz, o sea dividirlo entre dos, cortamos con esta bisectriz a segundo rayo emitido, o sea la recta EAa, obteniendo el punto B y sdemás un nuevo ángulo, el ,angulo W. Este ángulo está formado por la recta aB y el segundo rayo reflejado, o sea la recta B2, con este nuevo ángulo (W) repetimos la operación anterior, le sacamos su bisectriz y la hacemos que corte al tercer rayo emitido (recta EAb) dando por resultado el punto C, de manera silmilar se saca la D y el punto E, este último punto quedara siempre detrás de la cabeza de los ultimos espectadores. Los segmentos de recta así obtenidos se transforman en una curva, ya que existen no solamente los rayos emitidos y reflejados, representados gráficamente en las cinco figuras anteriores, sino que existen y salen del emisor acústico un sinnúmero de rayos que al trazarlos por separado y de manera casi infinita, nos darán precisamente otro número ilimitado de puntos que, al unirlos, formarán la curva trazada en esta figura; además podemos apreciar que al espectadorle llegan dos clases de rayos: uno directo y el otro reflejado. El reflejado es el producto del rebote del rayo EAAen la parte alta de la bocaescena y que llega al espectador fracciones de segundo después de que le llegó el rayo directo. El rayo reflejado si no sobrepasa los limites establecidos (\S1/10;de seg.) reforzará y ayudará a recibir la nitidez necesaria para que el espectador escuche perfectamente.

Language	Spanish
Drawing Type	Section
Category	Entertainment, Leisure & Sports
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	Auditorium, autocad, cálculate, cinema, DWG, plants, section, sections, Theater, theatre
