Vertical Multi Condomonio DWG Full Project for AutoCAD

Vertical Multi Condomonio DWG Full Project for AutoCAD

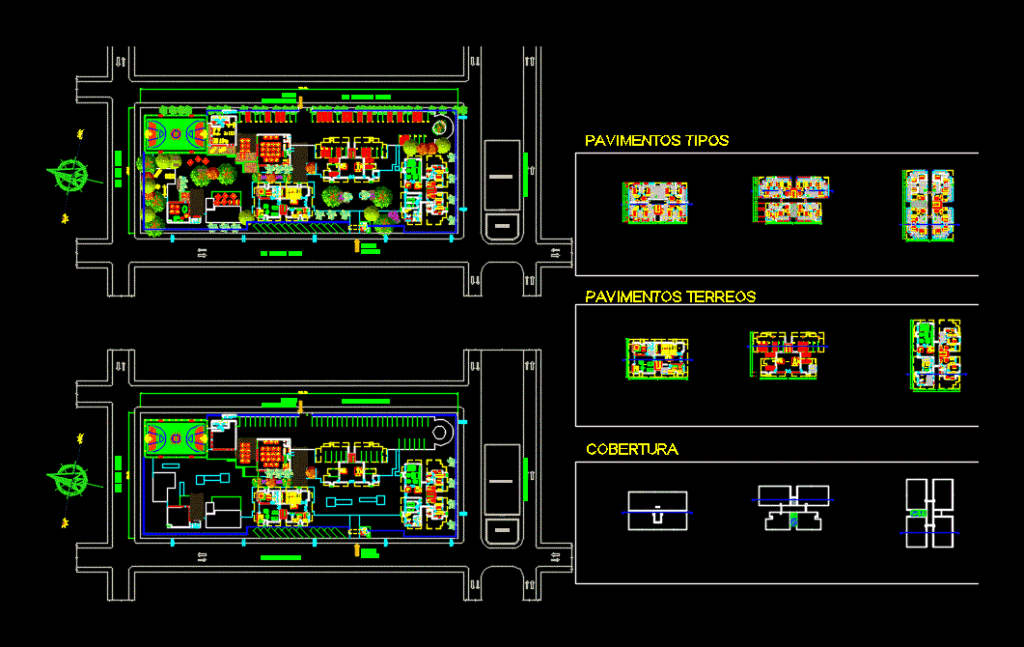

The project was developed in the discipline of Project III. It is based on three residential buildings and comprises a lazer ampla area; as pools; children space; gourmet space; ballroom; academia and film. It is located in the city of Passo Fundo; in Brazil.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Portuguese):

P. of arq. enrique guerrero hernández., p. of arq. adrian a. romero arguelles., p. of arq. francisco espitia ramos., p. of arq. hugo suarez ramirez, court, brise, big screen, block soccer, park, street princess isabel, street antoninho moraes, avenue rui barbosa, rua hugo lisboa, pedestrian access, access parking, pavements types, facades, balcony, circulation, games room, suite, a.service, kitchen, reservoir, bath, fach south, b – fach north, c – fach north, masonry, floor, plaster, waterproofing, counter – floor, beam, metal profile u, handrail, metal tile, ceramic insert

Raw text data extracted from CAD file:

P. de Arq. Enrique Guerrero Hernández. P. de Arq. Adrian A. Romero Arguelles. P. de Arq. Francisco Espitia Ramos. P. de Arq. Hugo Suárez Ramírez. 60.00 13,65 151.70 0,00 corte 0,15 2,10 0,75 0,15 2,10 0,75 0,15 2,10 0,85 1,60 0,90 2,10 3,00 2,85 2,85 2,85 13,65 0,90 1,20 0,90 0,15 2,10 0,75 0,15 2,10 0,75 0,15 2,10 0,75 3,00 2,85 2,85 2,85 3,05 0,15 2,10 0,75 0,15 2,10 0,75 0,15 2,10 0,75 1,50 2,85 2,85 2,85 3,20 m2 1,65 0,70 6,15 1,20 6,15 0,70 1,65 1,65 4,40 2,95 0,20 2,95 4,40 1,65 18,20 1,50 3,15 1,75 2,80 3,00 3,20 3,00 3,00 1,35 3,35 1,50 27,80 2,00 1,15 6,40 3,00 2,25 0,90 3,40 2,00 2,00 3,35 4,20 3,00 3,15 3,40 2,00 21,10 3,05 1,50 3,55 3,65 3,00 3,50 3,50 1,90 2,85 26,50 1,60 1,50 3,05 1,50 3,00 7,20 1,50 3,05 1,50 1,60 3,00 4,20 32,70 2,00 3,35 4,20 3,00 4,20 3,35 2,00 22,10 1,65 4,40 6,10 4,40 1,65 1,65 14,90 1,65 18,20 1,50 10,90 3,00 3,00 7,90 1,50 27,80 9,55 9,55 2,00 21,10 7,50 7,50 26,50 11,50 1,60 11,25 5,00 7,00 6,25 1,60 32,70 2,00 7,55 3,00 2,35 5,20 2,00 22,10 60.00 151.70 11,20 15,99 2,51 16,65 6,46 27,80 17,91 5,00 19,59 22,10 5,00 1,50 151,70 3,52 18,00 23,48 10,00 5,00 60,00 4,40 27,80 2,00 3,35 4,20 3,00 3,15 3,40 2,00 21,10 3,00 4,20 32,70 3,35 4,20 3,35 22,10 1,65 0,70 6,15 1,20 6,15 0,70 1,65 1,65 2,95 0,20 2,95 4,40 1,65 18,20 1,50 3,15 1,75 2,80 3,00 3,20 3,00 3,00 1,35 3,35 1,50 2,00 1,15 6,40 3,00 2,25 0,90 3,40 2,00 3,05 1,50 3,55 3,65 3,00 3,50 3,50 1,90 2,85 26,50 1,60 1,50 3,05 1,50 3,00 7,20 1,50 3,05 1,50 1,60 2,00 3,00 4,20 2,00 BRISE BRISE TELÃO 41 42 43 44 45 28 29 30 31 33 32 27 26 25 34 5 Quadra Futebol Parquinho Rua Princesa Isabel Rua Antoninho Moraes Avenida Rui Barbosa Rua Hugo Lisboa 5 Acesso Pedestre Acesso Estacionamento 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 46 47 48 49 50 51 52 53 38 54 55 39 70x210 060X40/180 060X40/180 70x210 060X40/180 70x210 37 35 36 56 TELÃO 40 Copa Funcionários. 12,81 m² 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 060X40/180 70x210 060X40/180 70x210 060X40/180 70x210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 41 42 43 44 45 28 29 30 31 33 32 27 26 25 34 PAVIMENTOS TIPOS PAVIMENTOS TERREOS BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE 120X210 90X210 400X210 100X210 100X210 90X210 90X210 100X210 100X210 100X210 100X210 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 SOBE 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 SOBE 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 100X210 100X210 90X210 90X210 90X210 120X210 100X210 100X210 100X210 100X210 90X210 90X210 120X210 90X210 90X210 120X210 90X210 90X210 90X210 90X210 120X210 90X210 90X210 90X210 90X210 200x120/90 200x120/90 200x120/90 400x140/70 400x140/70 240x120/90 70X210 70X210 100x60/150 100x60/150 100x60/150 200x120/90 200x120/90 400x170/40 100x100/110 100x60/150 200x120/90 200x120/90 400x170/40 100x100/110 200X210 90X210 170X210 385x180/30 135X180/30 200x210 200x210 80x60/150 80X210 80X210 80X210 400X210 120X210 90X210 80x210 90X210 200x210 200x210 80x60/150 80X210 80X210 80X210 400X210 120X210 90X210 80x210 90X210 80x100/110 80x100/110 200x210 200x210 80x60/150 80X210 80X210 80X210 400X210 120X210 90X210 90X210 200x210 200x210 200x210 80x60/150 80X210 80X210 80X210 400X210 120X210 90X210 90X210 200x210 80x60/150 80x60/150 200x210 200x210 400x210 200x100/110 100x100/110 400X210 80X210 80X210 80X210 80X210 80X210 80X210 90X210 120X210 80x60/150 80x60/150 200x210 200x210 400x210 200x100/110 100x100/110 400X210 80X210 80X210 80X210 80X210 80X210 80X210 90X210 120X210 80x60/150 200x210 200x210 400x210 200x100/110 100x100/110 80X210 80X210 80X210 80X210 90X210 120X210 200x210 80x60/150 200x210 400x210 200x100/110 100x100/110 80X210 80X210 80X210 80X210 90X210 120X210 120X210 90X210 80X210 80X210 80X210 80X210 80X210 80X210 400X210 200X210 200X210 400X210 80x60/150 80x60/150 200x100/110 100x100/110 120X210 90X210 80X210 80X210 80X210 80X210 80X210 80X210 400X210 200X210 200X210 80x60/150 80x60/150 200x100/110 100x100/110 120X210 90X210 80X210 80X210 80X210 80X210 80X210 80X210 400X210 200X210 200X210 400X210 80x60/150 80x60/150 100x100/110 120X210 90X210 80X210 80X210 80X210 80X210 80X210 400X210 200X210 200X210 80x60/150 80x60/150 200x100/110 100x100/110 400X210 400X210 80X210 CORTES COBERTURA 5 0.00 1.57 3.15 6.15 9.15 12.10 4.68 7.68 -0.15 0.00 1.57 3.15 6.15 9.15 12.10 4.68 7.68 0.00 3.15 6.15 9.15 12.10 AA AA BB BB CC CC AA AA AA AA BB BB BB BB CC CC CC CC 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 FACHADAS m2 400X210 ESTAR/JANTAR SACADA CIRCULAÇÃO ESTAR/JANTAR SACADA ESTAR/JANTAR SACADA CIRCULAÇÃO ESTAR/JANTAR SACADA ESTAR/JANTAR SACADA CIRCULAÇÃO ESTAR/JANTAR SACADA SALA DE JOGOS CIRCULAÇÃO SUITE SACADA ESTAR/JANTAR SUITE SACADA ESTAR/ JANTAR SUITE SACADA ESTAR/JANTAR SUITE SACADA ESTAR/ JANTAR SUITE SACADA A.SERVIÇO COZINHA ESTAR/JANTAR SUITE SACADA ESTAR/ JANTAR RESERVATÓRIO BANHO CIRC. COZINHA CIRC. COZINHA CIRC. COZINHA CIRC. COZINHA CIRC. COZINHA CIRC. COZINHA COPA FUNCIONÁRIOS BANHO DORMITÓRIO PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA DORMITÓRIO \W2.37192; A: 14.40m² DORMITÓRIO \W2.37192; A: 14.40m² ESTAR/JANTAR \W2.37192; A: 21.40m² COZINHA \W2.37192; A: 11.90m² \W4.93831; A.S. \W3.37192; A: 4.57m² \W0.76303; SACADA \W3.37192; A: 7.55m² \W3.44998; DORMITÓRIO \W5.89049; A: 14.40m² \W3.44998; DORMITÓRIO \W5.89049; A: 14.40m² \W0.29014; WC A: 3.85m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 21.40m² COZINHA \W2.19578; A: 11.90m² A.S. A: 4.57m² \W0.76303; SACADA \W3.37192; A: 4.10m² \W0.76303; SACADA \W2.37192; A: 11,34m² SACADA \W1.29090; A: 7.55m² SACADA \W1.29090; A: 4.10m² SACADA A: 11,34m² DORMITÓRIO \W2.37192; A: 12.00m² \W5.23559; WC \W3.37192; A: 3.85m² ESTAR/JANTAR \W2.37192; A: 19.50m² COZINHA \W2.37192; A: 10.90m² \W4.93831; A.S. \W3.37192; A: 4.05m² \W0.76303; SACADA \W3.37192; A: 8.41m² \W0.76303; SACADA \W3.37192; A: 3.25m² \W0.76303; SACADA \W2.37192; A: 11,34m² DORMITÓRIO \W2.37192; A: 12.00m² \W3.44998; DORMITÓRIO \W5.89049; A: 12.00m² \W0.29014; WC A: 3.85m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 19.50m² COZINHA \W2.19578; A: 10.90m² A.S. A: 4.05m² SACADA \W1.29090; A: 8.41m² SACADA \W1.29090; A: 3.25m² SACADA A: 11,34m² \W3.44998; DORMITÓRIO \W5.89049; A: 12.00m² 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W0.74243; DORMIT. \W3.37192; A: 9.10m² APTO FINAL 1 \W3.62265; A: 72.80m² APTO FINAL 2 \W4.26229; A: 75.80m² APTO FINAL 4 \W4.28659; A: 72.80m² APTO FINAL 3 \W4.30095; A: 75.80m² \W5.23559; WC \W3.37192; A: 3.90m² \W0.74243; DORMIT. \W3.37192; A: 9.10m² \W5.23559; WC \W3.37192; A: 4.05m² \W2.96149; SUITE \W2.37192; A: 13.20m² \W4.93831; A.S. \W3.37192; A: 4.27m² COZINHA \W2.37192; A: 11.12m² ESTAR/JANTAR A: 28.60m² \W0.76303; SACADA \W2.37192; A: 12.24m² \W0.76303; SACADA \W3.37192; A: 3.71m² \W0.76303; SACADA \W2.37192; A: 10.80m² DORMIT. \W1.34710; A: 8.10m² \W0.29014; WC A: 3.90m² DORMIT. \W1.34710; A: 8.10m² \W0.29014; WC A: 4.05m² SUITE A: 13.20m² A.S. A: 4.27m² COZINHA \W2.19578; A: 11.12m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 18.60m² SACADA A: 12.24m² SACADA \W1.29090; A: 3.71m² SACADA A: 10.80m² \W0.74243; DORMIT. \W3.37192; A: 8.00m² \W5.23559; WC \W3.37192; A: 3.90m² \W0.74243; DORMIT. \W2.37192; A: 10.10m² \W4.93831; A.S. \W3.37192; A: 2.27m² COZINHA \W3.37192; A: 7.10m² ESTAR/JANTAR \W2.37192; A: 22.57m² \W0.76303; SACADA \W3.37192; A: 3.70m² \W0.76303; SACADA \W2.37192; A: 12.20m² DORMIT. \W1.34710; A: 8.00m² \W0.29014; WC A: 3.90m² DORMIT. A: 10.10m² A.S. A: 2.27m² COZINHA \W3.19578; A: 7.10m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 22.57m² SACADA \W1.29090; A: 3.70m² SACADA A: 12.20m² APTO FINAL 1 \W5.12265; A: 100m² APTO FINAL 2 \W4.26229; A: 72.50m² APTO FINAL 4 \W5.78659; A: 100m² APTO FINAL 3 \W4.30095; A: 72.50m² 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 DORMITÓRIO \W3.37192; A: 8.10m² \W0.76303; SACADA \W3.37192; A: 3.70m² \W2.96149; SUITE \W2.37192; A: 13.20m² \W5.23559; WC \W3.37192; A: 3.90m² \W4.93831; A.S. \W3.37192; A: 4.30m² COZINHA \W2.37192; A: 11.10m² \W5.23559; WC \W3.37192; A: 3.90m² DORMITÓRIO \W3.37192; A: 8.10m² ESTAR/JANTAR \W2.37192; A: 28.60m² \W0.76303; SACADA \W3.37192; A: 8.40m² \W0.76303; SACADA \W2.37192; A: 12.25m² \W3.44998; DORMITÓRIO \W6.39049; A: 8.10m² SACADA \W1.29090; A: 3.70m² SUITE A: 13.20m² \W0.29014; WC A: 3.90m² A.S. A: 4.30m² COZINHA \W2.19578; A: 11.10m² \W0.29014; WC A: 3.90m² \W3.44998; DORMITÓRIO \W6.39049; A: 8.10m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 28.60m² SACADA \W1.29090; A: 8.40m² SACADA A: 12.25m² DORMITÓRIO \W3.37192; A: 8.10m² \W0.76303; SACADA \W3.37192; A: 3.70m² \W2.96149; SUITE \W2.37192; A: 13.20m² \W5.23559; WC \W3.37192; A: 3.90m² \W4.93831; A.S. \W3.37192; A: 4.30m² COZINHA \W2.37192; A: 11.10m² \W5.23559; WC \W3.37192; A: 3.90m² DORMITÓRIO \W3.37192; A: 8.10m² ESTAR/JANTAR \W2.37192; A: 28.60m² \W0.76303; SACADA \W3.37192; A: 8.40m² \W0.76303; SACADA \W2.37192; A: 12.25m² \W3.44998; DORMITÓRIO \W6.39049; A: 8.10m² SACADA \W1.29090; A: 3.70m² SUITE A: 13.20m² \W0.29014; WC A: 3.90m² A.S. A: 4.30m² COZINHA \W2.19578; A: 11.10m² \W0.29014; WC A: 3.90m² \W3.44998; DORMITÓRIO \W6.39049; A: 8.10m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 28.60m² SACADA \W1.29090; A: 8.40m² SACADA A: 12.25m² 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 SOBE 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 SOBE 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 -0.05 -0.15 \W5.23559; WC \W3.37192; A: 3.90m² HIDROMASSAGEM \W2.37192; A: 37.50m² APTO FINAL 2 \W3.26229; A: 101.30m² APTO FINAL 1 \W2.62265; A: 101.30m² APTO FINAL 3 \W3.30095; A: 101.30m² APTO FINAL 4 \W3.28659; A: 101.30m² \W1.91467; SALA DE JOGOS \W6.67740; A: 85.85m² \W2.11995; HALL - TORRE A \W6.67740; A: 54.05m² \W4.10024; SALA DE LIXO \W7.17740; A: 6.23m² \W5.91763; LAN HOUSE \W6.67740; A: 27.15m² \W9.21789; CINEMA \W6.67740; A: 72.70m² \W2.21789; HALL - TORRE B \W6.67740; A: 107.7m² \W4.10024; SALA DE LIXO \W7.17740; A: 7.95m² \W2.09379; HALL - TORRE C \W6.67740; A: 70.74m² \W4.10024; SALA DE LIXO \W7.17740; A: 5.61m² \W0.52201; BRINQUEDOTECA \W6.67740; A: 79.00m² \W1.00488; ADMINISTRATIVO \W6.67740; A: 16.50m² \W1.55795; COPA FUNCIONÁRIOS \W9.83977; A: 30.10m² \W6.64484; WC \W7.17740; A: 6.00m² \W4.60410; DORMITÓRIO \W6.67740; A: 15.83m² \W4.60410; DORMITÓRIO \W6.67740; A: 19.10m² \W6.49619; A.S. \W7.17740; A: 3.20m² \W5.55804; COPA \W7.42740; A:5.75m² \W5.12183; ESTAR \W6.92740; A:15.74m² \W6.64484; WC \W7.17740; A: 6.00m² \W4.60410; DORMITÓRIO \W6.67740; A: 15.83m² \W4.60410; DORMITÓRIO \W6.67740; A: 19.10m² \W6.49619; A.S. \W7.17740; A: 3.20m² \W5.55804; COPA \W7.42740; A:5.75m² \W5.12183; ESTAR \W6.92740; A:15.74m² A.SERVIÇO COZINHA A.SERVIÇO COZINHA A.SERVIÇO COZINHA A.SERVIÇO COZINHA A.SERVIÇO COZINHA BANHO BANHO BANHO BANHO BANHO A - FACH OESTE B - FACH LESTE C - FACH OESTE A - FACH SUL B - FACH NORTE C - FACH NORTE 5 Quadra Futebol Parquinho Rua Princesa Isabel Rua Antoninho Moraes Avenida Rui Barbosa Rua Hugo Lisboa 5 Acesso Pedestre Acesso Estacionamento 70x210 060X40/180 060X40/180 70x210 TELÃO Copa Funcionários. 12,81 m² 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 DETALHE 1 ALVENARIA PISO GESSO VIDRO LAMINADO 10mm CINZA IMPERMEABILIZAÇÃO CONTRA-PISO VIGA PERFIL METÁLICO U CORRIMÃO Quadra Futebol Parquinho 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 46 47 48 49 50 51 52 53 38 54 55 39 37 35 36 56 40 AA AA AA AA BB BB CC CC 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% 13% TELHA METÁLICA TELHA METÁLICA TELHA METÁLICA TELHA METÁLICA TELHA METÁLICA TELHA METÁLICA \W9.45228; LAJE \W5.51152; IMPERMEABILIZADA \W5.39599; COBERTURA DE VIDRO \W8.35044; LAMINADO 10MM \W5.39599; COBERTURA DE VIDRO \W8.35044; LAMINADO 10MM \W7.86138; PERGOLADO \W7.93981; DE MADEIRA \W7.86138; PERGOLADO \W7.93981; DE MADEIRA \W7.86138; PERGOLADO \W7.93981; DE MADEIRA \W9.45228; LAJE \W5.51152; IMPERMEABILIZADA \W1.29851; MURO COM VEGETAÇÃO \W2.69799; GRADIL DE CONCRETO \W9.99521; ACESSO DE \W9.99521; VEÍCULOS \W9.99521; ACESSO DE \W9.99521; PEDESTRES \W5.95646; RUA PRINCESA ISABEL \W2.38124; RUA ANTONINO DE MORAES \W9.48868; RUA HUGO LISBOA \W5.48997; AVENIDA RUI BARBOSA \W1.31307; PISO INTERTRAVADO DE \W1.31307; CONCRETO \W1.31307; PISO INTERTRAVADO DE \W1.31307; CONCRETO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 060X40/180 70x210 060X40/180 70x210 060X40/180 70x210 060X40/180 70x210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 60 x 210 \W2.98504; ESPAÇO GOURMET \W8.85312; A: 101.03m² \W5.37139; ACADEMIA \W8.85312; A: 150.65m² \W3.73981; SALÃO DE FESTAS \W8.85312; A: 227.30m² PASTILHA CERÂMICA \W2.91184; BRISE EM \W2.91184; ALUMÍNIO \W7.29660; ESQUADRIAS EM PVC COM \W7.29660; VIDRO LAMINADO CINZA 6MM \W7.45429; SACADA \W2.37748; VER DETALHE 1 \W5.54980; PAREDE CORTINA COM VIDRO \W5.54980; LAMINADO CINZA REFLEXIVO 10MM 41 42 43 44 45 28 29 30 31 33 32 27 26 25 34 120X210 90X210 400X210 100X210 100X210 90X210 90X210 100X210 100X210 100X210 100X210 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 SOBE 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 SOBE 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 100X210 100X210 90X210 90X210 90X210 120X210 100X210 100X210 100X210 100X210 90X210 90X210 120X210 90X210 90X210 120X210 90X210 90X210 90X210 90X210 120X210 90X210 90X210 90X210 90X210 200x120/90 200x120/90 200x120/90 400x140/70 400x140/70 240x120/90 70X210 70X210 100x60/150 100x60/150 100x60/150 200x120/90 200x120/90 400x170/40 100x100/110 100x60/150 200x120/90 200x120/90 400x170/40 100x100/110 200X210 90X210 170X210 385x180/30 135X180/30 AA AA BB BB CC CC PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA HIDROMASSAGEM \W2.37192; A: 37.50m² \W1.91467; SALA DE JOGOS \W6.67740; A: 85.85m² \W2.21789; HALL - TORRE B \W6.67740; A: 107.7m² \W2.09379; HALL - TORRE C \W6.67740; A: 70.74m² \W1.00488; ADMINISTRATIVO \W6.67740; A: 16.50m² \W1.55795; COPA FUNCIONÁRIOS \W9.83977; A: 30.10m² \W4.60410; DORMITÓRIO \W6.67740; A: 19.10m² \W6.49619; A.S. \W7.17740; A: 3.20m² \W5.12183; ESTAR \W6.92740; A:15.74m² \W6.64484; WC \W7.17740; A: 6.00m² \W4.60410; DORMITÓRIO \W6.67740; A: 15.83m² \W4.60410; DORMITÓRIO \W6.67740; A: 19.10m² \W6.49619; A.S. \W7.17740; A: 3.20m² \W5.55804; COPA \W7.42740; A:5.75m² \W5.12183; ESTAR \W6.92740; A:15.74m² BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE BRISE 200x210 200x210 80x60/150 80X210 80X210 80X210 400X210 120X210 90X210 80x210 90X210 200x210 200x210 80x60/150 80X210 80X210 80X210 400X210 120X210 90X210 80x210 90X210 80x100/110 80x100/110 200x210 200x210 80x60/150 80X210 80X210 80X210 400X210 120X210 90X210 90X210 200x210 200x210 200x210 80x60/150 80X210 80X210 80X210 400X210 120X210 90X210 90X210 200x210 80x60/150 80x60/150 200x210 200x210 400x210 200x100/110 100x100/110 400X210 80X210 80X210 80X210 80X210 80X210 80X210 90X210 120X210 80x60/150 80x60/150 200x210 200x210 400x210 200x100/110 100x100/110 400X210 80X210 80X210 80X210 80X210 80X210 80X210 90X210 120X210 80x60/150 200x210 200x210 400x210 200x100/110 100x100/110 80X210 80X210 80X210 80X210 90X210 120X210 200x210 80x60/150 200x210 400x210 200x100/110 100x100/110 80X210 80X210 80X210 80X210 90X210 120X210 120X210 90X210 80X210 80X210 80X210 80X210 80X210 80X210 400X210 200X210 200X210 400X210 80x60/150 80x60/150 200x100/110 100x100/110 120X210 90X210 80X210 80X210 80X210 80X210 80X210 80X210 400X210 200X210 200X210 80x60/150 80x60/150 200x100/110 100x100/110 120X210 90X210 80X210 80X210 80X210 80X210 80X210 80X210 400X210 200X210 200X210 400X210 80x60/150 80x60/150 100x100/110 120X210 90X210 80X210 80X210 80X210 80X210 80X210 400X210 200X210 200X210 80x60/150 80x60/150 200x100/110 100x100/110 400X210 400X210 80X210 AA AA BB BB CC CC m2 400X210 PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA PROJEÇÃO COBERTURA DORMITÓRIO \W2.37192; A: 14.40m² DORMITÓRIO \W2.37192; A: 14.40m² ESTAR/JANTAR \W2.37192; A: 21.40m² COZINHA \W2.37192; A: 11.90m² \W4.93831; A.S. \W3.37192; A: 4.57m² \W0.76303; SACADA \W3.37192; A: 7.55m² \W3.44998; DORMITÓRIO \W5.89049; A: 14.40m² \W3.44998; DORMITÓRIO \W5.89049; A: 14.40m² \W0.29014; WC A: 3.85m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 21.40m² COZINHA \W2.19578; A: 11.90m² A.S. A: 4.57m² \W0.76303; SACADA \W3.37192; A: 4.10m² \W0.76303; SACADA \W2.37192; A: 11,34m² SACADA \W1.29090; A: 7.55m² SACADA \W1.29090; A: 4.10m² SACADA A: 11,34m² DORMITÓRIO \W2.37192; A: 12.00m² \W5.23559; WC \W3.37192; A: 3.85m² ESTAR/JANTAR \W2.37192; A: 19.50m² COZINHA \W2.37192; A: 10.90m² \W4.93831; A.S. \W3.37192; A: 4.05m² \W0.76303; SACADA \W3.37192; A: 8.41m² \W0.76303; SACADA \W3.37192; A: 3.25m² \W0.76303; SACADA \W2.37192; A: 11,34m² DORMITÓRIO \W2.37192; A: 12.00m² \W3.44998; DORMITÓRIO \W5.89049; A: 12.00m² \W0.29014; WC A: 3.85m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 19.50m² COZINHA \W2.19578; A: 10.90m² A.S. A: 4.05m² SACADA \W1.29090; A: 8.41m² SACADA \W1.29090; A: 3.25m² SACADA A: 11,34m² \W3.44998; DORMITÓRIO \W5.89049; A: 12.00m² 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W0.74243; DORMIT. \W3.37192; A: 9.10m² APTO FINAL 1 \W3.62265; A: 72.80m² APTO FINAL 2 \W4.26229; A: 75.80m² APTO FINAL 4 \W4.28659; A: 72.80m² APTO FINAL 3 \W4.30095; A: 75.80m² \W5.23559; WC \W3.37192; A: 3.90m² \W0.74243; DORMIT. \W3.37192; A: 9.10m² \W5.23559; WC \W3.37192; A: 4.05m² \W2.96149; SUITE \W2.37192; A: 13.20m² \W4.93831; A.S. \W3.37192; A: 4.27m² COZINHA \W2.37192; A: 11.12m² ESTAR/JANTAR A: 28.60m² \W0.76303; SACADA \W2.37192; A: 12.24m² \W0.76303; SACADA \W3.37192; A: 3.71m² \W0.76303; SACADA \W2.37192; A: 10.80m² DORMIT. \W1.34710; A: 8.10m² \W0.29014; WC A: 3.90m² DORMIT. \W1.34710; A: 8.10m² \W0.29014; WC A: 4.05m² SUITE A: 13.20m² A.S. A: 4.27m² COZINHA \W2.19578; A: 11.12m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 18.60m² SACADA A: 12.24m² SACADA \W1.29090; A: 3.71m² SACADA A: 10.80m² \W0.74243; DORMIT. \W3.37192; A: 8.00m² \W5.23559; WC \W3.37192; A: 3.90m² \W0.74243; DORMIT. \W2.37192; A: 10.10m² \W4.93831; A.S. \W3.37192; A: 2.27m² COZINHA \W3.37192; A: 7.10m² ESTAR/JANTAR \W2.37192; A: 22.57m² \W0.76303; SACADA \W3.37192; A: 3.70m² \W0.76303; SACADA \W2.37192; A: 12.20m² DORMIT. \W1.34710; A: 8.00m² \W0.29014; WC A: 3.90m² DORMIT. A: 10.10m² A.S. A: 2.27m² COZINHA \W3.19578; A: 7.10m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 22.57m² SACADA \W1.29090; A: 3.70m² SACADA A: 12.20m² APTO FINAL 1 \W5.12265; A: 100m² APTO FINAL 2 \W4.26229; A: 72.50m² APTO FINAL 4 \W5.78659; A: 100m² APTO FINAL 3 \W4.30095; A: 72.50m² 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 DORMITÓRIO \W3.37192; A: 8.10m² \W0.76303; SACADA \W3.37192; A: 3.70m² \W2.96149; SUITE \W2.37192; A: 13.20m² \W5.23559; WC \W3.37192; A: 3.90m² \W4.93831; A.S. \W3.37192; A: 4.30m² COZINHA \W2.37192; A: 11.10m² \W5.23559; WC \W3.37192; A: 3.90m² DORMITÓRIO \W3.37192; A: 8.10m² ESTAR/JANTAR \W2.37192; A: 28.60m² \W0.76303; SACADA \W3.37192; A: 8.40m² \W0.76303; SACADA \W2.37192; A: 12.25m² \W3.44998; DORMITÓRIO \W6.39049; A: 8.10m² SACADA \W1.29090; A: 3.70m² SUITE A: 13.20m² \W0.29014; WC A: 3.90m² A.S. A: 4.30m² COZINHA \W2.19578; A: 11.10m² \W0.29014; WC A: 3.90m² \W3.44998; DORMITÓRIO \W6.39049; A: 8.10m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 28.60m² SACADA \W1.29090; A: 8.40m² SACADA A: 12.25m² DORMITÓRIO \W3.37192; A: 8.10m² \W0.76303; SACADA \W3.37192; A: 3.70m² \W2.96149; SUITE \W2.37192; A: 13.20m² \W5.23559; WC \W3.37192; A: 3.90m² \W4.93831; A.S. \W3.37192; A: 4.30m² COZINHA \W2.37192; A: 11.10m² \W5.23559; WC \W3.37192; A: 3.90m² DORMITÓRIO \W3.37192; A: 8.10m² ESTAR/JANTAR \W2.37192; A: 28.60m² \W0.76303; SACADA \W3.37192; A: 8.40m² \W0.76303; SACADA \W2.37192; A: 12.25m² \W3.44998; DORMITÓRIO \W6.39049; A: 8.10m² SACADA \W1.29090; A: 3.70m² SUITE A: 13.20m² \W0.29014; WC A: 3.90m² A.S. A: 4.30m² COZINHA \W2.19578; A: 11.10m² \W0.29014; WC A: 3.90m² \W3.44998; DORMITÓRIO \W6.39049; A: 8.10m² \W5.30655; ESTAR/JANTAR \W8.42220; A: 28.60m² SACADA \W1.29090; A: 8.40m² SACADA A: 12.25m² 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 SOBE 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 SOBE 01 02 03 04 05 06 07 08 09 17 16 15 14 13 12 11 10 \W5.23559; WC \W3.37192; A: 3.90m² APTO FINAL 2 \W3.26229; A: 101.30m² APTO FINAL 1 \W2.62265; A: 101.30m² APTO FINAL 3 \W3.30095; A: 101.30m² APTO FINAL 4 \W3.28659; A: 101.30m²

Language	Portuguese
Drawing Type	Full Project
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Masonry, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Pool, Parking
Tags	apartment, autocad, based, building, buildings, comprises, condo, Condos, developed, DWG, eigenverantwortung, Family, full, group home, grup, iii, mehrfamilien, multi, multifamily housing, ownership, partnerschaft, partnership, Project, residential, vertical
