Water System Improvement DWG Block for AutoCAD

Water System Improvement DWG Block for AutoCAD

Linea De Distribucion; valves; boxes

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

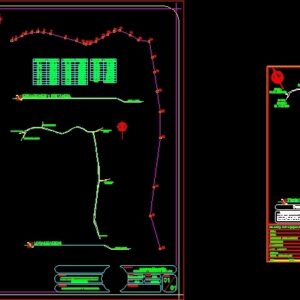

Zacapa, Teculutan, content:, draft:, drawing:, Sheet no., D.m.p., Zacapa municipality, Municipal planning office, Location:, Improvement water system farmhouse dry canyon, Water introduction plan, date:, March, design:, D.m.p., scale:, Indicated, Farmhouse barranca zacapa, observations:, Pvc tube, Coso pvc profile, Symbology, Pvc tee, station, distance, total, Pipe fittings, scale, location, scale, Distance stations, scale, gate valve, Reduction, Pvc pipe, gate valve, Reduction of, gate valve, Reduction of, Valve housing detail, scale, plant, Section A’, front, do not. do not., content:, draft:, drawing:, Sheet no., D.m.p., Zacapa municipality, Municipal planning office, Location:, Expansion water system colonia marcial castañeda, Station details plant, date:, June, design:, D.m.p., scale:, Indicated, Caserio puerta de zacapa, observations:, from:, folio:, estate:, book:, Acquirer:, flat, us, archive, Professional signature, Location: urban, area:, owner:, scale:, Date: may of, Location plan, from:, folio:, estate:, book:, Acquirer:, archive, flat, us, Professional signature, owner:, scale:, Date: may of, location map, North lat:, Lng west:, Coordinates, Elevation: mts. Msnm, Texaco gas station, I teach, Mall, magistrate’s court, bus station, Polydepopressive, Municipal stadium, Multipurpose room, Hairdresser nixxon, Volunteer firemen, Maxi pantry, Church of the saints of the last days, camper chicken, runway, Traveler hotel hotel, Hardware store vargas, bridge, Towards zacapa, Towards guatemala, Location of the project, Is driven by the highway that goes from guatemala towards zacapa when arriving to the kilometer it crosses the right it continues by space of mts. Again right until you reach the project called calle fase ii la, description, Location: urban, area:, Church of the saints of the last days, station, angle, Closeness, distance, Church of the saints of the last days, Municipal street, private property, Municipal street, private property, Municipal street, North lat:, Lng west:, Coordinates, Elevation: mts. Msnm, area, Slope of the ground, Indicates cleaning box, Pvc tube, Indicates airbox, Indicates direction of the circuit, Pvc elbow, Bushing reducer, Pvc tee, nomenclature, plant, Section A’, front, do not. do not., total, station, distance, station, distance, station, distance, Distance stations, scale, Pvc pipe, Pipe fittings, scale, Valve housing detail, scale, location, scale, Towards san antonio, Towards neighborhood paradise, Towards the oreganal, Towards cologne the miracle, toward, from:, folio:, estate:, book:, Acquirer:, flat, us, archive, Professional signature, Location: urban, Area: ml, owner:, scale:, Date: july, Location plan, general plant, scale, Towards san antonio, Towards neighborhood paradise, Towards the oreganal, Towards colonies the miracle ii, toward, from:, folio:, estate:, book:, Acquirer:, flat, us, archive, Professional signature, Location: urban, owner:, scale:, location map, North lat:, Lng west:, Coordinates, Elevation: mts. Msnm, Is driven by the road that goes from guatemala towards zacapa when arriving to the kilometer it crosses the left it continues by space of there ends the project denominated water system colony marcial caserio door of, description, Crop area, Peace village, start, End up, North lat:, Lng west:, Coordinates, Elevation: mts. Msnm, Is driven by the road that goes from guatemala towards zacapa when arriving to the kilometer it crosses the left it continues by space of there ends the project denominated water system colony marcial caserio door of, description, Area: ml, Date: july, general plant, scale, content:, draft:, drawing:, Sheet no., R.l.m., Location:, Expansion water system colonia marcial caserio puerta de zacapa., Station details plant, date:, September, design:, R.l.m., scale:, Indicated, Caserio puerta de zacapa, observations:, plant, Section A’, do not. do not., Asphalt folder survey, Air valve box, Cleaning valve box

Raw text data extracted from CAD file:

ZACAPA TECULUTAN CONTENIDO: PROYECTO: DIBUJO: HOJA No. D.M.P. Municipalidad de Teculután, Zacapa Dirección Municipal de Planificación UBICACIÓN: MEJORAMIENTO SISTEMA DE AGUA POTABLE CASERÍO BARRANCA SECA PLANO INTRODUCCION DE AGUA FECHA: Marzo / 2,012 DISEÑO: D.M.P. ESCALA: INDICADA CASERÍO BARRANCA SECA, TECULUTÁN, ZACAPA 01 OBSERVACIONES: \A1;0.80 \A1;0.70 \A1;0.60 \A1;0.80 \A1;0.70 \A1;0.60 \A1;120.00 \A1;0.80 \A1;0.05 \A1;0.65 \A1;0.70 \A1;0.05 \A1;0.70 \A1;0.05 TUBO PVC COSO PVC 90° PERFIL SIMBOLOGIA TEE DE PVC 0 1 2 3 4 5 6 7 8 9 10 11 12 13 ESTACION DISTANCIA 0 - 1 285.55 M 1 - 2 91.69 M 2 - 3 371.31 M 3 - 4 55. 46 M 4 - 5 180.12 M 5 - 6 8.80 M 6 - 7 119.38 M 7 - 8 36.23 M 8 - 9 102.55 M 9 - 10 86.05 M 10 - 11 73.92 M 11 - 12 37.52 M 12 -13 51.42 M TOTAL 1,500.00 M TUBERIA Y ACCESORIOS Escala 1 /3000 LOCALIZACION Escala 1 / 3000 ESTACIONES Y DISTANCIA Escala 1 / 3000 CA 9 CA 9 CA 9 CA 9 CA 9 CA 9 CA 9 CA 9 01 VALVULA DE compuerta REDUCIDOR TUBERIA PVC 6" TUBERIA PVC 6" TUBERIA PVC 6" TUBERIA PVC 6" TUBERIA PVC 6" TUBERIA PVC 6" \W4.25857; VALVULA DE \W4.25857; COMPUERTA 3" \W0.65775; REDUCIDOR DE \W0.65775; 6" A 4" \W4.25857; VALVULA DE \W4.25857; COMPUERTA 3" \W4.25857; VALVULA DE \W4.25857; COMPUERTA 4" \W0.65775; REDUCIDOR DE \W0.65775; 6" A 4" DETALLE DE CAJA PARA VALVULAS Escala 1 / 20 0.80 0.70 0.60 0.80 0.70 0.60 5 0.80 0.05 5 0.70 0.05 0.70 0.05 PLANTA SECCION A - A' A A' TAPADERA 7 No. 3 + 7 No. 3 @ 0.10MTS. 7 No. 3 + 7 No. 3 @ 0.10MTS. 7 No. 3 + 7 No. 3 @ 0.10MTS. CONTENIDO: PROYECTO: DIBUJO: HOJA No. D.M.P. Municipalidad de Teculután, Zacapa Dirección Municipal de Planificación UBICACIÓN: AMPLIACION SISTEMA DE AGUA POTABLE, COLONIA MARCIAL CASTAÑEDA PLANTA DE LOCALIZACION, ESTACIONES Y DISTANCIAS, DETALLES FECHA: JUNIO / 2,012 DISEÑO: D.M.P. ESCALA: INDICADA CASERIO PUERTA DE GOLPE, TECULUTAN, ZACAPA 01 OBSERVACIONES: 01 \A1;0.80 \A1;0.60 \A1;0.80 \A1;0.60 \A1;0.80 \A1;0.80 \A1;0.05 \A1;0.65 \A1;0.70 \A1;0.05 \A1;0.70 \A1;0.05 DE: FOLIO: FINCA: LIBRO: ADQUIRIENTE: Plano Nos Archivo FIRMA DE PROFESIONAL UBICACION: CASCO URBANO AREA: 541.80 M2 PROPIETARIO: ESCALA: FECHA: MAYO DE 2,012 PLANO DE LOCALIZACIÓN DE: FOLIO: FINCA: LIBRO: ADQUIRIENTE: Archivo Plano Nos FIRMA DE PROFESIONAL PROPIETARIO: ESCALA: FECHA: MAYO DE 2,012 PLANO DE UBICACIÓN LAT Norte: 14°59'26.50" LNG Oeste: 89°43'08.10" Coordenadas Elevación: 252.00 Mts. MSNM \W3.27668; Gasolinera \W4.63493; TEXACO \W4.75091; TELGUA \W6.57179; Centro \W3.93390; Comercial \W5.21354; Juzgado \W6.37204; de Paz \W5.08081; Terminal \W4.70323; de buses \W0.52411; Polidepoprtivo \W5.91973; Estadio \W5.91973; Municipal \W4.88622; Salon de \W7.82308; Usos \W4.83210; Multiples \W3.33210; Peluqueria \W5.10787; NIXXON \W3.73416; Bomberos \W3.73416; Voluntarios \W8.18261; Maxi \W8.18261; Despensa \W1.39782; Iglesia de los \W1.39782; Santos de los \W1.39782; Ultimos Dias \W7.92230; Pollo \W4.57308; Campero \W4.83210; Pasarela \W7.77668; Hotel \W2.98158; Posada del \W2.98158; viajero \W4.12462; Ferreteria \W4.12462; VARGAS \W6.22900; Puente \W6.22900; Puente \W6.22900; Puente \W6.22900; Puente \W6.22900; Puente \W6.88364; CA-09 \W6.88364; CA-09 \W6.88364; CA-09 \W7.72153; Hacia \W6.42901; Zacapa \W7.72153; Hacia \W3.57076; Guatemala \W1.70485; Ubicacion del \W1.70485; proyecto Se conduce por la carretera que va desde Guatemala hacia Zacapa y al llegar al kilometro 121 +10 metros, se cruza a la derecha se continua por espacio de 240 mts. y nuevamente a la derecha hasta llegar al proyecto denominado "Mejoramiento de calle Fase II La Tamara" \W9.03476; Descripción UBICACION: CASCO URBANO AREA: 541.80 M2 \W7.94028; Km.121.10 \A1;58.00 \W8.73692; Iglesia de los \W8.30234; Santos de los Ultimos Dias \A1;7.10 \W8.33247; 90° ESTACIÓN 0 1 1 2 2 3 3 0 ÁNGULO \W8.29647; COLINDANCIA \W1.60913; DISTANCIA \W4.42872; 58.00 m. \W8.33247; 90° \W8.33247; 90° \W8.33247; 90° \W5.58387; Iglesia de los Santos de los \W5.58387; Ultimos Dias \W5.41841; 7.10 m. \W4.42872; 58.00 m. \W5.41841; 7.10 m. \W8.52457; Calle Municipal \W6.02328; Propiedad privada \W8.52457; Calle Municipal E-0 E-3 E-2 E-1 \W9.63146; Propiedad Privada \W2.41854; Calle Municipal \W3.30078; Calle Municipal \A1;90° \A1;90° \A1;90° \A1;90° LAT Norte: 14°59'26.50" LNG Oeste: 89°43'08.10" Coordenadas Elevación: 252.00 Mts. MSNM Area =541.80 m² Inclinación del terreno = 5% \A1;108° \A1;150° \A1;128° \A1;172° \A1;157° \A1;154° \A1;131° Indica caja de limpieza Tubo PVC Ø 4" Indica caja de aire Indica sentido del circuito Codo de PVC a 90° Reducidor Bushing Tee de PVC Nomenclatura 0.80 0.60 0.80 0.60 0.80 0.80 0.05 5 0.70 0.05 0.70 0.05 PLANTA SECCION A - A' A A' TAPADERA 7 No. 3 + 7 No. 3 @ 0.10MTS. 7 No. 3 + 7 No. 3 @ 0.10MTS. 7 No. 3 + 7 No. 3 @ 0.10MTS. 1 - 2 25.44 M 2 - 3 13.89 M 3 - 4 22.07 M 4 - 5 20.92 M 5 - 6 20.00 M 6 - 7 25.49 M 7 - 8 54.11 M 8 - 9 40.67 M 9 - 10 27.72 M 10 - 11 8.84 M 11 -12 14.19 M 12 -13 20.94 M 13 -14 29.08 M 14 -15 19.48 M 15 -16 25.26 M 16 -17 20.41 M 17 -18 38.96 M 18 -19 35.13 M 19 -20 37.43 M 20 -21 57.19 M 21 -22 51.70 M 22 -23 68.78 M 23 -24 73.86 M 24 -25 90.10 M 25 -26 174.92 M 26 -27 101.47 M 27 -28 117.64 M Total 1,250.00 M 0 - 1 14.31 M ESTACION DISTANCIA ESTACION DISTANCIA ESTACION DISTANCIA \A1;0.75 \A1;1.00 \A1;0.90 \A1;0.80 \A1;0.83 \A1;0.08 \A1;1.00 \A1;0.90 \A1;0.80 \A1;0.80 \A1;0.90 \A1;0.08 \A1;0.08 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 ESTACIONES Y DISTANCIA Escala 1 / 2,500 TUBERIA PVC 4" TUBERIA PVC 4" TUBERIA PVC 4" TUBERIA PVC 4" TUBERIA PVC 4" TUBERIA PVC 4" TUBERIA Y ACCESORIOS Escala 1 / 2,500 DETALLE DE CAJA PARA VALVULAS Escala 1 / 20 LOCALIZACION Escala 1 / 5,000 HACIA SAN ANTONIO HACIA BARRIO EL PARAISO HACIA EL OREGANAL \W0.59124; HACIA COLONIA EL \W0.59124; MILAGRO \W3.22397; HACIA COLONIA \W6.40825; EL MILAGRO \W7.30387; HACIA CA-9 DE: FOLIO: FINCA: LIBRO: ADQUIRIENTE: Plano Nos Archivo FIRMA DE PROFESIONAL UBICACION: CASCO URBANO AREA: 1,250.00 Ml PROPIETARIO: ESCALA: FECHA: JULIO DE 2,012 PLANO DE LOCALIZACIÓN Planta General Escala 1 / 5000 HACIA SAN ANTONIO HACIA BARRIO EL PARAISO HACIA EL OREGANAL HACIA COLONIAS EL MILAGRO I y II HACIA COLONIAS EL MILAGRO I y II HACIA CA9 DE: FOLIO: FINCA: LIBRO: ADQUIRIENTE: Plano Nos Archivo FIRMA DE PROFESIONAL UBICACION: CASCO URBANO PROPIETARIO: ESCALA: PLANO DE UBICACIÓN LAT Norte: 14°59'54.77" LNG Oeste: 89°43'09.51" Coordenadas Elevación: 261.00 Mts. MSNM Se conduce por la carretera que va desde Guatemala hacia Zacapa y al llegar al kilometro 120 +990 metros, se cruza a la izquierda se continua por espacio de 390 mts., ahi finaliza el proyecto denominado "Ampliación Sistema de Agua Potable, Colonia Marcial Castañeda, Caserio Puerta de Golpe, Teculután, Zacapa" \W8.61236; Descripción AREA DE CULTIVOS AREA DE CULTIVOS AREA DE CULTIVOS AREA DE CULTIVOS ALDEA LA PAZ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 5 5 5 5 5 Inicia Finaliza 5 5 LAT Norte: 14°59'54.77" LNG Oeste: 89°43'09.51" Coordenadas Elevación: 261.00 Mts. MSNM Se conduce por la carretera que va desde Guatemala hacia Zacapa y al llegar al kilometro 120 +990 metros, se cruza a la izquierda se continua por espacio de 390 mts., ahi finaliza el proyecto denominado "Ampliación Sistema de Agua Potable, Colonia Marcial Castañeda, Caserio Puerta de Golpe, Teculután, Zacapa" \W8.61236; Descripción AREA: 1,250.00 Ml FECHA: JULIO DE 2,012 Planta General Escala 1 / 5000 CONTENIDO: PROYECTO: DIBUJO: HOJA No. R.L.M. UBICACIÓN: AMPLIACION SISTEMA DE AGUA POTABLE, COLONIA MARCIAL CASTAÑEDA, CASERIO PUERTA DE GOLPE, TECULUTAN, ZACAPA. PLANTA DE LOCALIZACION, ESTACIONES Y DISTANCIAS, DETALLES FECHA: Septiembre / 2,012 DISEÑO: R.L.M. ESCALA: INDICADA CASERIO PUERTA DE GOLPE, TECULUTAN, ZACAPA 01 OBSERVACIONES: 01 \A1; PLANTA SECCION A - A' A A' 7 No. 3 + 7 No. 3 @ 0.10MTS. 7 No. 3 + 7 No. 3 @ 0.13MTS. 8 No. 3 + 8 No. 3 @ 0.12MTS. 5 5 5 5 5 5 5 5 5 5 5 5 5 LEVANTAMIENTO DE CARPETA ASFALTICA LEVANTAMIENTO DE CARPETA ASFALTICA LEVANTAMIENTO DE CARPETA ASFALTICA CAJA DE VALVULA DE AIRE DE 4" CAJA DE VALVULA DE AIRE DE 4" CAJA DE VALVULA DE LIMPIEZA DE 4" CAJA DE VALVULA DE LIMPIEZA DE 4"

Language	Spanish
Drawing Type	Block
Category	Water Sewage & Electricity Infrastructure
