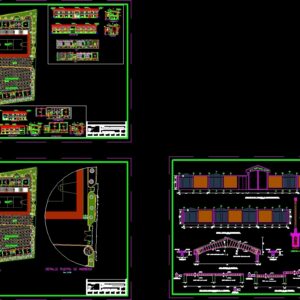

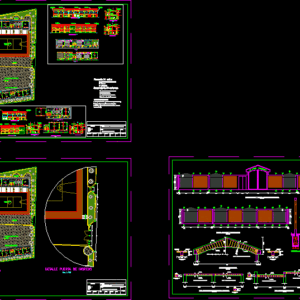

Infra educational structureAND perimetric center Plants – Sections – Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

place:, dis. and dib., lev. topog., district:, province:, location, department:, region:, expansion of educational infrastructure, location of modules, revision, approval, drawing :, project :, date, scale, sheet, ss.hh m, projection beam, circulation, ss.hh h, acrylic slate, polished cement floor, classroom, existing classroom, dining room, sports slab, multipurpose, training yard, secondary level, primary level, kitchen, games, children, typical beam wall entrance, typical beam rear wall and side, beam entrance door, variable, front wall and main entrance door, ie, central cist, side wall and rear, first floor, gutter for pluvial vent, board, see det., floor polished cement colored, second floor, room, computer, laboratory, room, reading, address, stan books, circulation, area of ​​experiments, area of ​​preparation, attention area, library, collects rainwater gutter, classroom, tarr ajeado, polished concrete base, brick wall, cross section aa, covered with handmade tile, gutter, see detail, lateral elevation, rear elevation, main elevation, existing, second floor – primary classrooms, first floor – primary classrooms, door detail income, plant – perimeter fence, beams and columns in perim fence, horizontal splice, stirrups, technical specifications, joints and bends:, —, vertical splice, type i, _ cement., _ reinforced concrete., concrete specifications , _ maximum thickness of joint, _ concrete for lightweight slab, classrooms, passageway and stairway, corridors and passageways, live loads, overload:, hooks and stirrups detail, typical bending in stirrups, cc cut, aa cut, xx cut, cut mm, pvc tube coating

Raw text data extracted from CAD file:

\A1;7cm. \A1;b \A1;a \A1;b \A1;7cm. \A1;r \A1;135° \A1;L -250.371192474192 -250.371192474192 -250.371192474192 -250.371192474192 -250.371192474192 -250.371192474192 -250.371192474192 -250.371192474192 r =180° .250 1.500 .500 4.000 .500 1.500 .250 \A1;r \A1;r \A1;z \A1;x \A1;y 2 1.500 5.000 .354 .250 2.750 .250 3.197 .250 2.750 .250 .354 13.100 .354 .250 2.750 .250 LUGAR : DIS. Y DIB. LEV. TOPOG. DISTRITO : PROVINCIA : UBICACIÓN DEPARTAMENTO : REGIÓN : AMPLIACION DE LA INFRAESTRCUTURA EDUCATIVA UBICACION DE MODULOS REVDO APROB. PLANO: PROYECTO: FECHA ESCALA PG-01 LAMINA SS.HH M Piso: Cemento Frotachado y Bruñado c/mt Proyección de Viga CIRCULACION SS.HH H PISO CERAMICO 0.30X0.30 PISO CERAMICO 0.30X0.30 NPT + 0.15 NPT + 0.15 NPT + 0.15 0.90 - P-2 2.10 1.80 0.00 0.80 V-6 0.65 2.10 V-3 3.70 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 Proyección de Viga 1.65 1.10 3.70 V-1 PIZARRA ACRILICA 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 0.65 2.10 3.00 V-4 0.65 2.10 3.00 V-4 0.65 2.10 1.95 V-6 0.65 2.10 1.95 V-6 1.80 0.00 0.80 V-6 2.75 0.00 0.90 P-6 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 17 18 1.80 0.00 0.80 P-6 1.80 0.00 0.80 P-6 1.80 0.00 0.80 P-6 1.80 0.00 0.80 V-6 1.80 0.00 0.80 V-6 1.80 0.00 0.80 V-6 PIZARRA ACRILICA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 PIZARRA ACRILICA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 PISO CEMENTO PULIDO NPT + 0.15 PIZARRA ACRILICA AULA PISO CEMENTO PULIDO NPT + 0.15 AULA PISO CEMENTO PULIDO NPT + 0.15 AULA PISO CEMENTO PULIDO NPT + 0.15 AULA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 17 18 Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 PIZARRA ACRILICA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 PISO CEMENTO PULIDO NPT + 3.55 PIZARRA ACRILICA AULA EXISTENTE PISO CEMENTO PULIDO NPT + 3.55 AULA EXISTENTE PISO CEMENTO PULIDO NPT + 3.55 COMEDOR LOSA DEPORTIVA MULTIUSO LOSA DEPORTIVA MULTIUSO (existente) PISO CEMENTO PULIDO NPT + 3.55 0.90 - P-2 2.10 0.65 2.10 3.00 V-4 0.65 2.10 3.00 V-4 0.65 2.10 1.95 V-6 0.65 2.10 1.95 V-6 2.75 0.00 0.90 P-6 PATIO DE FORMACION NIVEL SECUNDARIO NIVEL PRIMARIO PISO CEMENTO PULIDO NPT + 0.00 PISO CEMENTO PULIDO NPT + 1.20 PISO CEMENTO PULIDO NPT + 2.40 PISO CEMENTO PULIDO NPT + 2.40 NPT + 2.40 PISO CEMENTO PULIDO NPT + 3.40 PISO CEMENTO PULIDO NPT + 3.40 COCINA 6 5 4 3 2 1 1 2 3 4 5 6 6 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 JUEGOS INFANTILES .250 .250 4.0 .250 .250 .250 2.750 .250 2.750 .250 .250 2.750 .250 2.750 .250 2 d 1/2" 2 d 1/2" 1 1 d1/4" 1 a 0.05, 2 a 0.10, resto a 0.20 d1/4" 1 a 0.05, 1 a 0.10, resto a 0.20 2 d 1/2" 2 d 1/2" 2 2 d1/4" 1 a 0.05, 1 a 0.10, resto a 0.20 2 d 1/2" 2 d 1/2" 2 2 d1/4" 1 a 0.05, 1 a 0.10, resto a 0.20 2 d 1/2" 2 d 1/2" 2 2 VIGA TIPICA MURO ENTRADA ESCALA 1/25 2 d 1/2" 2 d 1/2" CORTE 2 - 2 ESCALA 1/25 .250 .200 2 d 1/2" 2 d 1/2" CORTE 1 - 1 ESCALA 1/25 .250 .250 2 d 1/2" 2 d 1/2" CORTE 2 - 2 ESCALA 1/25 .250 .200 2 d 1/2" 2 d 1/2" CORTE 2 - 2 ESCALA 1/25 .250 .200 3 d 1/2" 3 d 1/2" CORTE 3 - 3 ESCALA 1/25 3 3 3 3 R6.144 0.92 .533 0.50 0.94 VIGA TIPICA MURO POSTERIOR Y LATERALES ESCALA 1/25 VIGA PUERTA DE ENTRADA ESCALA 1/25 .125 variable 3 d 1/2" 3 d 1/2" 3 d 1/2" 3 d 1/2" d 3/8" @ 0.25 d 1/4" @ 0.2 .400 .250 .400 3 d 1/2" 3 d 1/2" CORTE 3 - 3 ESCALA 1/25 .125 variable d 3/8" @ 0.25 d 1/4" @ 0.2 .400 .250 .400 4.000 MURO FRONTAL Y PUERTA DE INGRESO PRINCIPAL ESCALA 1/50 .250 .050 .250 2.750 .250 2.750 .250 .050 .250 2.750 .250 2.750 .250 3.000 .300 2.300 .400 .300 B B B B C C B B B B A A A A .250 .050 .250 2.750 .250 2.750 .250 .050 .250 2.750 .250 2.750 3.000 .300 2.300 .400 .300 A A .430 1.500 .500 B B C C B B A A B B C C B B I.E. N° 38968 QUISTO CENTRAL MURO LATERALES Y POSTERIORES ESCALA 1/50 .250 .050 .250 2.750 .250 2.750 .250 .050 .250 2.750 .250 2.750 .250 3.000 .300 2.300 .400 .300 B B B B C C B B B B A A .250 .050 .250 2.750 .250 2.750 .250 .050 .250 2.750 .250 3.000 .300 2.300 .400 .300 A A B B C C B B A A B B C C B B 88.149 94.694 100.000 92.967 C-2 C-2 C-3 C-3 C-2 C-2 C-2 C-2 C-2 C-2 P-1 P-2 P-1 d1/4" 1 a 0.05, 2 a 0.10, 3 a 0.15, resto a 0.20 d1/4" 1 a 0.05, 2 a 0.10, 3 a 0.15, resto a 0.20 PRIMERA PLANTA Esc. 1/250 Primaria 01 salon Secundaria 04 salones 01 Ambiente de Biblioteca 01 Sala cómputo 01 Ambiente Laboratorio 01 Ambiente de Dirección 01 Módulos de SS.HH. Muro perimetrico. (entrads independientes) Sistema de comunicación entre los módulos ( veredas, areas verdes, cercos vivos, otros) 01 Ambiente de Direcccion 01 Cocina 01 Comedor SS.HH M Piso: Cemento Frotachado y Bruñado c/mt Proyección de Viga CIRCULACION SS.HH H PRIMERA PLANTA Esc. 1/75 PISO CERAMICO 0.30X0.30 PISO CERAMICO 0.30X0.30 NPT + 0.15 NPT + 0.15 NPT + 0.15 0.90 - P-2 2.75 1.80 0.00 0.80 P-3 0.65 2.10 V-2 3.70 0.65 2.10 2.75 P-1 - 1.20 V-3 2.30 Proyección de Viga 1.65 1.10 3.70 V-1 CUNETA PARA DESFOGUE PLUVIAL CUNETA PARA DESFOGUE PLUVIAL PIZARRA ACRILICA PENDIENTE 2% 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.20 V-3 2.30 0.65 2.10 V-2 3.70 0.65 2.10 3.00 V-4 0.65 2.10 3.00 V-4 PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% PENDIENTE 3% PENDIENTE 2% PENDIENTE 2% .800 .250 .800 .250 .800 .100 .100 .800 .250 .800 .250 .800 PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% 0.65 2.10 1.90 V-6 0.65 2.10 1.90 V-6 1.80 0.00 0.80 P-3 DILATACION 1" JUNTA DE VER DET. CONSTRUCCION 2" JUNTA DE VER DET. 2.75 0.00 0.90 P-2 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 17 18 1.80 0.00 0.80 P-4 1.80 0.00 0.80 P-4 1.80 0.00 0.80 P-4 1.80 0.00 0.80 P-4 1.80 0.00 0.80 P-4 1.80 0.00 0.80 P-4 PIZARRA ACRILICA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.20 V-3 2.30 0.65 2.10 V-2 3.70 PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% PIZARRA ACRILICA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.20 V-3 2.30 0.65 2.10 V-2 3.70 PISO CEMENTO PULIDO COLOREADO NPT + 0.15 PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% PIZARRA ACRILICA Piso: Cemento Frotachado y Bruñado c/mt Proyección de Viga CIRCULACION SEGUNDA PLANTA Esc. 1/75 NPT + 3.35 0.65 2.10 V-2 3.70 0.65 2.10 2.75 P-1 - 1.20 V-3 2.50 Proyección de Viga PIZARRA ACRILICA 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-2 3.70 PISO CEMENTO PULIDO COLOREADO NPT + 3.30 PISO CEMENTO PULIDO NPT + 3.30 0.65 2.10 1.80 V-7 0.65 2.10 3.00 V-6 DILATACION 1" JUNTA DE VER DET. CONSTRUCCION 2" JUNTA DE VER DET. 2.75 0.00 1.00 P-6 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 17 18 PIZARRA ACRILICA PISO CEMENTO PULIDO COLOREADO NPT + 3.30 Piso: Cemento Frotachado y Bruñado c/mt CIRCULACION NPT + 3.35 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.20 V-3 2.30 0.65 2.10 V-2 3.70 PISO CEMENTO PULIDO COLOREADO NPT + 3.30 Piso: Cemento Frotachado y Bruñado c/mt CIRCULACION NPT + 3.35 Proyección de Viga 0.65 2.10 2.75 P-1 - 1.20 V-3 2.50 0.65 2.10 V-2 3.70 PISO CEMENTO PULIDO COLOREADO NPT + 3.30 Piso: Cemento Frotachado y Bruñado c/mt CIRCULACION NPT + 3.35 AULA PISO CEMENTO PULIDO COLOREADO NPT + 0.15 AULA PISO CEMENTO PULIDO COLOREADO NPT + 0.15 AULA PISO CEMENTO PULIDO COLOREADO NPT + 0.15 AULA SALA DE COMPUTO LABORATORIO SALA DE LECTURA DIRECCION AULA PIZARRA ACRILICA Proyección de Viga stan de libros stan de libros stan de libros stan de libros circulacion circulacion area de experimentos area de preparacion area de preparacion area de preparacion area de atenciones BIBLIOTECA CONSTRUCCION 2" JUNTA DE VER DET. DILATACION 1" JUNTA DE VER DET. 1.80 2.10 V-5 3.85 2.250 \A1;.60 \A1;.60 \A1;.80 \A1;1.20 \A1;.50 \A1;.50 \A1;.55 \A1;.50 \A1;.60 \A1;.60 \A1;.80 \A1;1.20 \A1;.50 \A1;.50 \A1;.55 \A1;.50 \A1;.60 \A1;.60 \A1;.80 \A1;1.20 \A1;.50 \A1;.50 \A1;.55 \A1;.50 \A1;.60 \A1;.60 \A1;.80 \A1;1.20 \A1;.50 \A1;.50 \A1;.55 \A1;.50 \A1;.60 \A1;.60 \A1;.80 \A1;1.20 \A1;.50 \A1;.50 \A1;.55 \A1;.50 Tubo de \U+2205=3" de PVC SAP. recoge agua pluvial de canaleta de Fe. Galv. de \U+2205 = 6" (01 tubo en c/esquina). A U L A A U L A N.P.T.+0.15 tarrajeado Zócalo cemento pulido Muro de Ladrillo Bruña .01cm Bruña .01cm Muro de Ladrillo tarrajeado Zócalo cemento pulido losa aligerada de 0.20m CORTE TRANSVERSAL A-A Esc. 1/75 con 0.05 de torta de barro cubierta con teja artesanal CANALETA VER DETALLE LAMINA DT-05 1 2 3 N.+7.40 N.+3.30 N.+5.85 N.+7.50 N.+6.15 N.P.T.+0.20 S=2% N.P.T.+0.00 .53 1.65 1.10 .20 .20 1.65 1.10 .53 1.65 1.50 1.65 1.10 2.75 .20 2.95 1.55 .53 .65 2.10 .20 .20 .65 2.10 2.55 .30 .30 .45 2.10 .65 2.10 .40 .65 2.10 .20 2.55 .20 .40 2.55 Tubo de \U+2205=3" de PVC SAP. recoge agua pluvial de canaleta de Fe. Galv. de \U+2205 = 6" (01 tubo en c/esquina). A U L A A U L A N.P.T.+0.15 tarrajeado Zócalo cemento pulido Muro de Ladrillo Bruña .01cm Bruña .01cm Muro de Ladrillo tarrajeado Zócalo cemento pulido losa aligerada de 0.20m ELEVACION LATERAL con 0.05 de torta de barro cubierta con teja artesanal CANALETA VER DETALLE LAMINA DT-05 1 2 3 N.+7.40 N.+3.30 N.+5.85 N.+7.50 N.+6.15 N.P.T.+0.15 S=2% N.P.T.+0.00 .53 1.65 1.10 .20 .20 1.65 1.10 .53 1.65 1.50 1.65 1.10 2.75 .20 2.95 1.55 .53 .65 2.10 .20 .20 .65 2.10 2.55 .30 .30 .45 2.10 .65 2.10 .40 .65 2.10 .20 2.55 .20 .40 2.55 .90 .30 .90 .30 Zócalo cemento pulido Zócalo cemento pulido ELEVACION POSTERIOR Esc. 1/75 Tubo de \U+2205=3" de Fe. Galv. recoge agua pluvial de canaleta de Fe. Galv. de \U+2205 = 6" (01 tubo en c/esquina). ELEVACION PRINCIPAL Esc. 1/75 cubierta con teja artesanal con 0.05 de torta de barro losa aligerada de 0.20m Zócalo cemento pulido Tubo de \U+2205=3" de Fe. Galv. recoge agua pluvial de canaleta de Fe. Galv. de \U+2205 = 6" (01 tubo en c/esquina). Zócalo cemento pulido Tubo de \U+2205=3" de Fe. Galv. recoge agua pluvial de canaleta de Fe. Galv. de \U+2205 = 6" (01 tubo en c/esquina). cubierta con teja artesanal con 0.05 de torta de barro losa aligerada de 0.20m cubierta con teja artesanal con 0.05 de torta de barro losa aligerada de 0.20m cubierta con teja artesanal con 0.05 de torta de barro losa aligerada de 0.20m cubierta con teja artesanal con 0.05 de torta de barro losa aligerada de 0.20m cubierta con teja artesanal con 0.05 de torta de barro losa aligerada de 0.20m Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.20 V-3 2.30 0.65 2.10 V-2 3.70 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 17 18 PIZARRA ACRILICA PISO CEMENTO PULIDO NPT + 3.55 AULA EXISTENTE PISO DE CERAMICO 30 x 30 NPT + 0.15 COMEDOR PISO CERAMICO 30 X 30 NPT + 0.15 0.90 - P-2 2.75 0.65 2.10 3.00 V-4 0.65 2.10 3.00 V-4 0.65 2.10 3.00 V-6 0.65 2.10 1.90 V-5 COCINA Piso: Cemento Frotachado y Bruñado c/mt Proyección de Viga CIRCULACION SEGUNDA PLANTA - AULAS PRIMARIA Esc. 1/75 NPT + 3.35 0.65 2.10 V-2 3.70 0.65 2.10 2.75 P-1 - 1.20 V-3 2.30 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 1.65 2.10 3.00 V-4 1.65 2.10 3.00 V-4 PISO CEMENTO PULIDO COLOREADO NPT + 3.30 0.65 2.10 1.80 V-6 0.65 2.10 3.00 V-5 DILATACION 1" JUNTA DE VER DET. CONSTRUCCION 2" JUNTA DE VER DET. 2.75 0.00 1.00 P-6 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 17 18 PIZARRA ACRILICA PISO CEMENTO PULIDO COLOREADO NPT + 3.30 AULA DIRECCION Proyección de Viga area de preparacion PRIMERA PLANTA - AULAS PRIMARIA Esc. 1/75 2.75 - 0.90 P-2 1.65 1.10 3.70 V-1 Piso: Cemento Frotachado y Bruñado c/mt CIRCULACION NPT + 0.15 PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% PENDIENTE 2% ELEVACION PRINCIPAL Esc. 1/75 cubierta con teja artesanal con 0.05 de torta de barro losa aligerada de 0.20m Zócalo cemento pulido Zócalo cemento pulido cubierta con teja artesanal con 0.05 de torta de barro losa aligerada de 0.20m Tubo de d=3" de PVC SAP. recoge agua pluvial de canaleta de Fe. Galv. de d = 6" (01 tubo en c/esquina). ELEVACION POSTERIOR Esc. 1/75 cubierta con teja artesanal con 0.05 de torta de barro losa aligerada de 0.20m losa aligerada de 0.20m con 0.05 de torta de barro cubierta con teja artesanal Tubo de d=3" de PVC SAP. recoge agua pluvial de canaleta de Fe. Galv. de d = 6" (01 tubo en c/esquina). Tubo de \U+2205=3" de PVC SAP. recoge agua pluvial de canaleta de Fe. Galv. de \U+2205 = 6" (01 tubo en c/esquina). A U L A A U L A N.P.T.+0.15 tarrajeado Zócalo cemento pulido Muro de Ladrillo Bruña .01cm Bruña .01cm Muro de Ladrillo tarrajeado Zócalo cemento pulido losa aligerada de 0.20m CORTE TRANSVERSAL A-A Esc. 1/75 con 0.05 de torta de barro cubierta con teja artesanal CANALETA VER DETALLE LAMINA DT-05 1 2 3 N.+7.40 N.+3.30 N.+5.85 N.+7.50 N.+6.15 N.P.T.+0.20 S=2% N.P.T.+0.00 .53 1.65 1.10 .20 .20 1.65 1.10 .53 1.65 1.50 1.65 1.10 2.75 .20 2.95 1.55 .53 .65 2.10 .20 .20 .65 2.10 2.55 .30 .30 .45 2.10 .65 2.10 .40 .65 2.10 .20 2.55 .20 .40 2.55 .90 .30 Tubo de \U+2205=3" de PVC SAP. recoge agua pluvial de canaleta de Fe. Galv. de \U+2205 = 6" (01 tubo en c/esquina). A U L A A U L A N.P.T.+0.15 tarrajeado Zócalo cemento pulido Muro de Ladrillo Bruña .01cm Bruña .01cm Muro de Ladrillo tarrajeado Zócalo cemento pulido losa aligerada de 0.20m ELEVACION LATERAL con 0.05 de torta de barro cubierta con teja artesanal CANALETA VER DETALLE LAMINA DT-05 1 2 3 N.+7.40 N.+3.30 N.+5.85 N.+7.50 N.+6.15 N.P.T.+0.15 S=2% N.P.T.+0.00 .53 1.65 1.10 .20 .20 1.65 1.10 .53 1.65 1.50 1.65 1.10 2.75 .20 2.95 1.55 .53 .65 2.10 .20 .20 .65 2.10 2.55 .30 .30 .45 2.10 .65 2.10 .40 .65 2.10 .20 2.55 .20 .40 2.55 .90 .30 LUGAR : DIS. Y DIB. LEV. TOPOG. DISTRITO : PROVINCIA : UBICACIÓN DEPARTAMENTO : REGIÓN : AMPLIACION DE LA INFRAESTRCUTURA EDUCATIVA DETALLE PUERTA DE INGRESO REVDO APROB. PLANO: PROYECTO: FECHA ESCALA P-01 LAMINA (CERCO PERIMETRICO) SS.HH M Piso: Cemento Frotachado y Bruñado c/mt Proyección de Viga CIRCULACION SS.HH H PISO CERAMICO 0.30X0.30 PISO CERAMICO 0.30X0.30 NPT + 0.15 NPT + 0.15 NPT + 0.15 0.90 - P-2 2.10 1.80 0.00 0.80 V-6 0.65 2.10 V-3 3.70 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 Proyección de Viga 1.65 1.10 3.70 V-1 PIZARRA ACRILICA 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 0.65 2.10 3.00 V-4 0.65 2.10 3.00 V-4 0.65 2.10 1.95 V-6 0.65 2.10 1.95 V-6 1.80 0.00 0.80 V-6 2.75 0.00 0.90 P-6 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 17 18 1.80 0.00 0.80 P-6 1.80 0.00 0.80 P-6 1.80 0.00 0.80 P-6 1.80 0.00 0.80 V-6 1.80 0.00 0.80 V-6 1.80 0.00 0.80 V-6 PIZARRA ACRILICA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 PIZARRA ACRILICA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 PISO CEMENTO PULIDO NPT + 0.15 PIZARRA ACRILICA AULA PISO CEMENTO PULIDO NPT + 0.15 AULA PISO CEMENTO PULIDO NPT + 0.15 AULA PISO CEMENTO PULIDO NPT + 0.15 AULA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 9 8 7 6 5 4 3 2 1 10 11 12 13 14 15 16 17 18 Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 PIZARRA ACRILICA Proyección de Viga 1.65 1.10 3.70 V-1 1.65 1.10 3.70 V-1 0.65 2.10 2.75 P-1 - 1.00 V-3 2.50 0.65 2.10 V-3 3.70 PISO CEMENTO PULIDO NPT + 3.55 PIZARRA ACRILICA AULA EXISTENTE PISO CEMENTO PULIDO NPT + 3.55 AULA EXISTENTE PISO CEMENTO PULIDO NPT + 3.55 COMEDOR LOSA DEPORTIVA MULTIUSO LOSA DEPORTIVA MULTIUSO (existente) PISO CEMENTO PULIDO NPT + 3.55 0.90 - P-2 2.10 0.65 2.10 3.00 V-4 0.65 2.10 3.00 V-4 0.65 2.10 1.95 V-6 0.65 2.10 1.95 V-6 2.75 0.00 0.90 P-6 PATIO DE FORMACION NIVEL SECUNDARIO NIVEL PRIMARIO PISO CEMENTO PULIDO NPT + 0.00 PISO CEMENTO PULIDO NPT + 1.20 PISO CEMENTO PULIDO NPT + 2.40 PISO CEMENTO PULIDO NPT + 2.40 NPT + 2.40 PISO CEMENTO PULIDO NPT + 3.40 PISO CEMENTO PULIDO NPT + 3.40 COCINA 6 5 4 3 2 1 1 2 3 4 5 6 6 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 JUEGOS INFANTILES 88.149 94.694 100.000 92.967 C-2 C-2 C-3 C-3 C-2 C-2 C-2 C-2 C-2 C-2 P-1 P-2 P-1 PLANTA - CERCO PERIMETRICO Esc. 1/250 1 2 3 4 5 6 C-2 C-2 C-3 C-3 C-2 C-2 C-2 C-2 C-2 C-2 P-1 P-2 P-1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 DETALLE PUERTA DE INGRESO Esc. 1/100 LUGAR : DIS. Y DIB. LEV. TOPOG. DISTRITO : PROVINCIA : UBICACIÓN DEPARTAMENTO : REGIÓN : AMPLIACION DE LA INFRAESTRCUTURA EDUCATIVA VIGAS Y COLUMNAS EN CERCO PERIM. REVDO APROB. PLANO: PROYECTO: FECHA ESCALA P-02 LAMINA (CERCO PERIMETRICO) .30 .10 .30 r r x z y .40 .15 .40 z d 1/4" 3/8'' (Vigas y Lozas) Empalme Horizontal En Sobrecimientos Corridos C:H-1:8 con 25% de Piedra Mediana (4" max) Estribos RECUBRIMIENTOS LIBRES (r): 2.5 cm. en Lozas y Vigas Chatas 3.0 cm. en Vigas Peraltadas 4.0 cm. en Columnas 3.0 cm. en Escalera \LACERO DE REFUERZO\l: fy=4200 Kg/cm2 \LCONCRETO ARMADO\l: En vigas,columnas y aligerados fc'=210 Kg/cm2 ESPECIFICACIONES TECNICAS CONCRETO SIMPLE: En Cimientos Corridos C:H-1:10 con 30% de Piedra Grande (6" maximo) EMPALMES Y DOBLECES : x .70 --- .60 --- y 5/8'' ALBA\LÑ\LILERIA DE LADRILLODE LADRILLO: f'm=135 Kg/cm2,los ladrillos seran de arcilla artesanal, asentada \W6.92308; con mortero cemento-arena 1:4 CARGA MAXIMA TRANSMITIDA AL TERRENO: Al Nivel Fondo de Cimentacion (N.F.C.) =1.00 Kg/cm2 (verificar en obra) (Columnas y Muros) Empalme Vertical 1/2'' .50 .50 fy = 4,200 Kg/cm2. f'c= 210 kg/cm2 f'c = 210 Kg/cm2. Tipo I 2.0 cm. 5.0 cm. 3.0 cm. 1.5 cm. 2.- ACERO : _ Cemento. _ Concreto armado. 1.- CONCRETO : 3.- ALBANILERIA : 4.- RECUBRIMIENTOS : 5.- SOBRECARGA : _ Columnas estructurales (C) y Vigas peraltadas _ Elementos de confinamiento y/o arriostre de la albanileria (CA) _ Muros y Escaleras (Salvo indicacion expresa) _ Mortero de asentado 1 : 4 de cemento y arena ESPECIFICACIONES DE CONCRETO _ Maximo espesor de junta _ Barras corrugadas Grado 60 ASTM A615 _ Concreto para losa aligerada : 300 Kg/m2 : 400 Kg/m2 AULAS PASADIZO Y ESCALERA ACABADOS 2DO PISO CORREDORES Y PASADIZOS : 150 Kg/m2 CARGAS VIVAS SOBRECARGA: : 100 Kg/m2 : 300 Kg/m2 : 200 Kg/m2 (Corredores y Escaleras) ACABADOS 1ER PISO AULAS DETALLE DE GANCHOS Y ESTRIBOS 2 10 1/4" 3 15 3/8" 6.5 6.5 6.5 a(cm) 5.8 7.7 9.6 b(cm) 3/8" DOBLADO TIPICO EN ESTRIBOS 5/8" 1/2" GANCHO STANDARD 180° d r(cm) L(cm) d CORTE C-C CORTE A-A CORTE B-B ( C-1 ) 0.4 est. d 1/4" 1@0.05,5@0.10 rest. @ 0.20 m. x CORTE x-x x 0.8 1 d 3/8" M M CORTE M-M 1ø3/8" 0.10 0.10 RECUBRIMIENTO DE TUBO PVC est. d 1/4" 1@0.05, Rto@ 0.20 m. 2ø1/2" 2 d 1/2" 2 d 1/2" .250 .250 0.4 0.8 0.6 3.6 5 0.8

Language	Spanish
Drawing Type	Section
Category	Schools
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units	Metric
